DICTATOR Z 1000 Universal-Türdämpfer

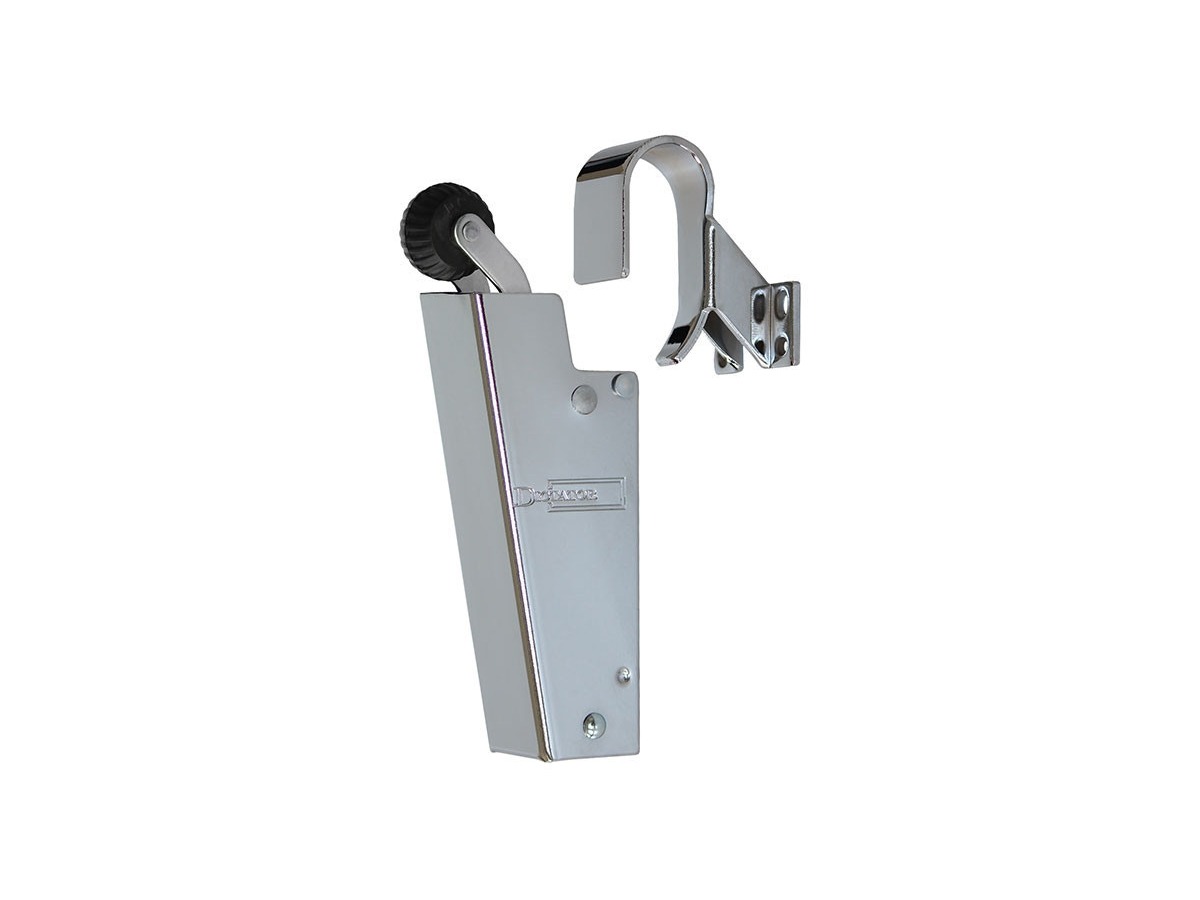

DICTATOR V 1600 F Universal-Türdämpfer (Feuer- und Rauchschutz) V 1600 F Universal-Türdämpfer für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren Der Dictator V 1600F ist eine Spezialausführung des Türdämpfers V 1600 mit fest eingestellter Schließgeschwindigkeit und starker Feder, der V 1600F besitzt für Deutschland ein bauaufsichtliches Prüfzeugnis zur Verwendung an Brandschutztüren (Nr. P-120001480). Bei der Montage an Brandschutztüren ist zwingend die Verwendung einer Montageplattesowohl für den Türdämpfer als auch den Haken vorgeschrieben, um den sicheren, dauerhaften Halt und damit die einwandfreie Funktion zu garantieren.Der Türdämpfer V 1600 F ist speziell für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren geeignet. Dabei bietet er durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und der unsichtbaren Befestigung ein sehr ansprechendes Design. Besonderes Merkmal des V 1600F ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 F ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 F eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er aus dem Material Nirosta hergestellt. Montage des DICTATOR V 1600 F: Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Oberfläche:ganzverchromtHinweise: Bevor der Türdämpfer V 1600F an einer Rauch- oder Brandschutztür montiert wird, ist zu klären, ob der Türdämpfer in der Zulassung der Tür aufgeführt ist oder ob eine Herstellererklärung des Türenproduzenten existiert, in der die Anbringung des Türdämpfers an der jeweiligen Tür erlaubt wird. Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Lieferumfang Dictator V 1600 F: - Türdämpfer Dictator V 1600 F inkl Haken- Montageplatte Türdämpfer (optional)- Montageplatte Haken (optional)   Beschreibung Haken Bestellnummer Dictator V 1600 F Universal-Türdämpfer 80 N, glanzverchromt 100910111013 300960300963300973 Montageplatte V 1600F für Brandschutztüren   205212 Montageplatte Haken V 1600F an Brandschutztüren   205231XL
