DICTATOR Türöffnungsbegrenzer TB 10-23 Hub 200 mm

DICTATOR Türöffnungsbegrenzer TB mit Feststellung

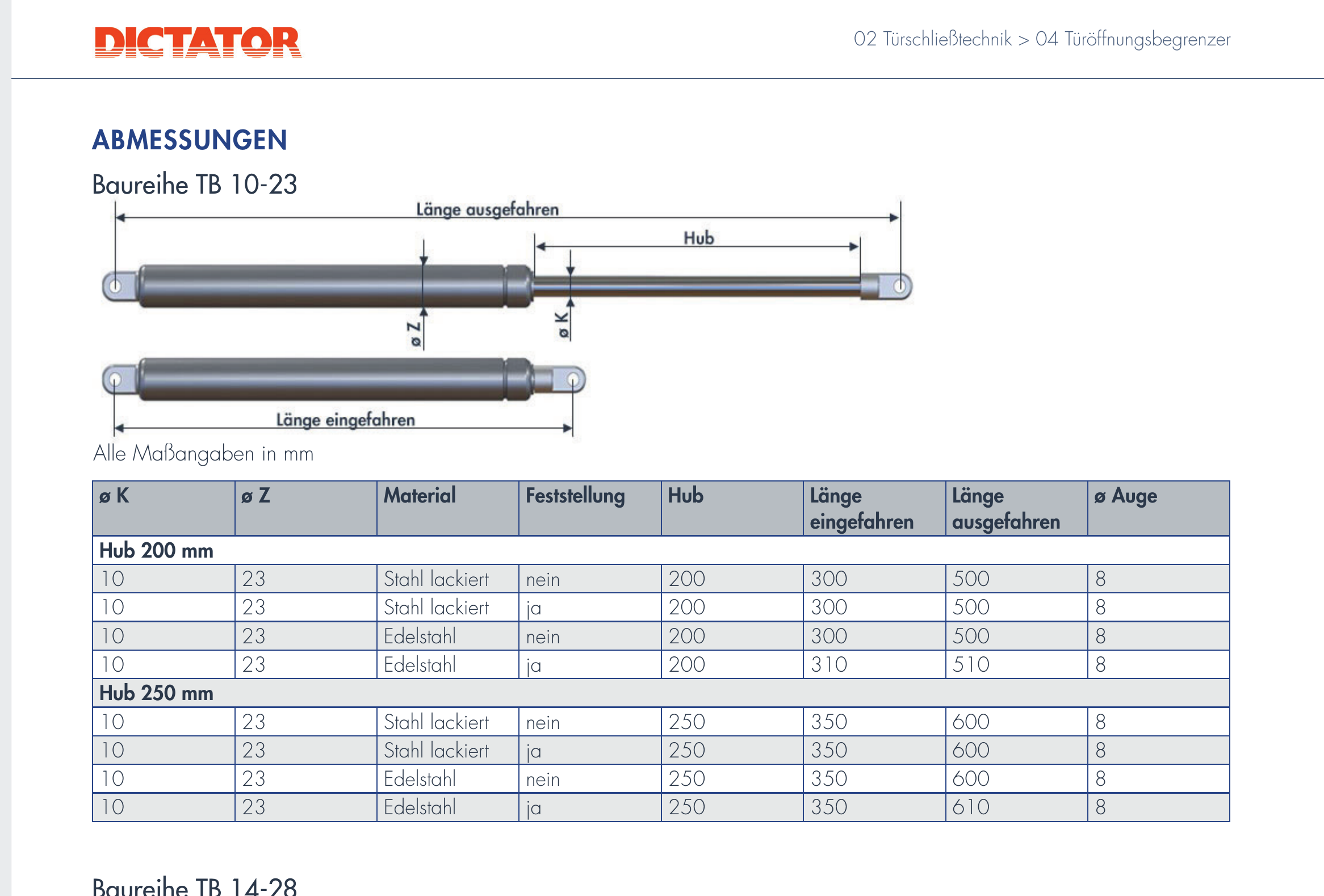

Maßzeichnung DICTATOR Türöffnungsbegrenzer TB ohne Feststellung

179,63 €*

inkl. MwSt

150,95 €

zzgl. MwSt

Feststellung

Artikelnummer: 302001-2

DICTATOR Türöffnungsbegrenzer TB 10-23 – Hub 200 mm für Innentüren und leichte Türen

Türöffnungsbegrenzer der Baureihe TB 10-23 mit 200 mm Hub: dämpft die Öffnungsgeschwindigkeit ab ca. 40° Öffnungswinkel und begrenzt den Winkel auf maximal 120°. Für Türen bis 200 kg, Zylinder Stahl lackiert RAL 9006 seidenmatt.

Kurz & Knapp

Einsatzbereich: Innentüren und leichte Türen
Hub 200 mm, Gesamtlänge eingefahren 300 mm / ausgefahren 500 mm
Standard-Endlagendämpfung ab ca. 40°
Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt
Max. Türgewicht 200 kg, max. Öffnungswinkel 120°

Der DICTATOR Türöffnungsbegrenzer TB 10-23 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig.

Die Baureihe TB 10-23 ist konzipiert für Innentüren und leichte Türen. Die Standard-Endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür.

Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt.

Vorteile

Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen
Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel
Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006
Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör

Einsatzbereich

Primärer Einsatz: Innentüren, leichte Türen
Max. Türgewicht: 200 kg
Max. Öffnungswinkel: 120°
OTS-Kombination: Nein — für OTS-Betrieb TB 14-28 oder TBP 10-29 verwenden

Technische Daten

Eigenschaft	Wert
Typenbezeichnung Hersteller	10-23-200-1/Öl-300-500-A-A
Baureihe	TB 10-23
Hub	200 mm
Gesamtlänge eingefahren	300 mm
Gesamtlänge ausgefahren	500 mm
Kolbenstange	Ø 10 mm, hartverchromt
Zylinder	Ø 23 mm, Stahl lackiert RAL 9006
Auge	Ø 8 mm
Endlagendämpfung	Standard-Endlagendämpfung ab ca. 40°
Max. Türgewicht	200 kg
Max. Öffnungswinkel	120° (je nach Montage)
Befestigung	Anschlussteile verzinkt

Material & Oberfläche

Kolbenstange: Ø 10 mm, Stahl hartverchromt
Zylinder: Ø 23 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)
Auge: Ø 8 mm
Anschlussteile: Stahl verzinkt
Dämpfungsmedium: Silikonöl
Auch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf Anfrage

Montagehinweise

Feststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem Abstand
Flügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)
Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montieren
Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit Befestigungszubehör
Türöffnungsbegrenzer einhängen und Funktion prüfen

Hinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 300 mm, (ausgefahren): 500 mm.

Nicht mit Obentürschließern kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwenden

Lieferumfang

Enthalten:

Türöffnungsbegrenzer TB 10-23 mit Auge Ø 8 mm (Hub 200 mm) — Variante mit/ohne Feststelleinheit wählbar

Nicht enthalten — separat bestellen:

Flügelböckchen (Art. 205197) — türseitige Befestigung
Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — Verbindung
Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige Befestigung
Dübel und Schrauben (bauseits)

Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen.

Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer

Baureihe	Einsatzbereich	Dämpfung	OTS-Kombination	Hübe
TB 10-23	Innentüren, leichte Türen	Standard ab 40°	Nein	200, 250 mm
TB 14-28	Außentüren, Industrietüren	Standard ab 40°	Ja (Hub 300/400)	200, 250, 300, 400 mm
TBP 10-29	Flucht- und Rettungswege	Progressiv ab 55°	Ja (Hub 300/400)	200, 250, 300, 400 mm
TBR 10-28	Mittlere Türen, regulierbar	Regulierbar ab 40°	Nein	200, 250, 300 mm
TBR 14-35	Übergroße Türen und Tore	Regulierbar ab 40°	Nein	250–550 mm

Normen & Qualität

DICTATOR Technik GmbH — deutscher Hersteller seit 1932
Fertigung in den Niederlanden
Hydraulische Öldämpfung mit Silikonöl
CE-konform

Wichtige Hinweise

Nicht mit Obentürschließern (OTS) kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwenden
Dämpfungsbeginn anpassbar: Durch Reduzierung der Ölfüllmenge lässt sich der Beginn der Endlagendämpfung verzögern
Auch in V2A und V4A erhältlich — auf Anfrage

Wartung & Pflege

Öldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlich
Sichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)
Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllen
Dämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)
Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven Reinigungsmittel
Lebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb

Häufige Fragen

Für welche Türen ist der DICTATOR TB 10-23 mit 200 mm Hub geeignet?
Der TB 10-23 ist ausgelegt für Innentüren und leichte Türen mit einem maximalen Türgewicht von 200 kg.

Ab welchem Öffnungswinkel dämpft der DICTATOR TB 10-23 mit 200 mm Hub?
Die Standard-Endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab.

Welches Montagezubehör braucht der DICTATOR TB 10-23 mit 200 mm Hub?
Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich.

Kaufberatung Türöffnungsbegrenzer

Benötigtes Zubehör

Türseitig: Flügelböckchen (Art. 205197)
Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)
Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)
Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)
Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
