DICTATOR Set TBR 10-28 Hub 250 mm regulierbar

Kurz & Knapp Einsatzbereich: Mittlere Türen mit regulierbarer Dämpfung Hub 200 mm, Gesamtlänge eingefahren 350 mm / ausgefahren 550 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 10-28 mit Hub 200 mm Der DICTATOR Türöffnungsbegrenzer TBR 10-28 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 10-28 ist konzipiert für mittlere türen mit regulierbarer dämpfung. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Mittlere Türen mit individueller DämpfungsanpassungMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 10-28 Hub200 mm Gesamtlänge eingefahren350 mm Gesamtlänge ausgefahren550 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 28 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 300 mm, (ausgefahren): 500 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 10-28 mit Auge Ø 8 mm (Hub 200 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 10-28 geeignet?Der TBR 10-28 ist ausgelegt für mittlere türen mit regulierbarer dämpfung mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

Kurz & Knapp Komplett-Set: Türöffnungsbegrenzer TB 10-23 Hub 250 mm + Montagezubehör Einsatzbereich: Innentüren und leichte Türen Drei Anbauset-Varianten: Set 1 (Flansch), Set 2 (Winkel 40x40), Set 3 (Winkel 50x40) Sofort montagebereit mit abgestimmtem Zubehör DICTATOR Set TB 10-23 Hub 250 mm Dieses Komplett-Set enthält einen DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 250 mm sowie das passende Montagezubehör. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Das Set ist in drei Varianten erhältlich, die sich in der wandseitigen Befestigung unterscheiden: Vorteile Komplett-SetAlles in einer Bestellung — Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör3 Anbauset-Varianten — passend für verschiedene MontagesituationenKein Zubehör vergessen — alle Komponenten aufeinander abgestimmtGünstiger als Einzelkauf — Set-Preis statt Einzelkomponenten Set-Varianten VarianteInhaltMontage Anbauset 1Flügelböckchen + BefestigungsflanschStandard-Direktmontage an Wand oder Zarge Anbauset 2Flügelböckchen + Befestigungswinkel 40x40 mmAbgesetzte Montage bei größerem Abstand Anbauset 3Flügelböckchen + Befestigungswinkel 50x40 mmFlache Montage bei geringem Platz Häufige FragenWas enthält das Set?Türöffnungsbegrenzer TB 10-23 Hub 250 mm + Flügelböckchen + Befestigungszubehör (je nach gewähltem Anbauset).Für welche Türen ist das Set geeignet?Für Innentüren und leichte Türen bis max. 200 kg. Nicht für häufig betätigte Türen oder Flucht-/Rettungswege — dafür TBP 10-29 verwenden.Welches Anbauset wähle ich?Anbauset 1 (Flansch): Standard-Direktmontage. Anbauset 2 (Winkel 40×40): abgesetzte Montage. Anbauset 3 (Winkel 50×40): flache Montage bei geringem Platz.

Kurz & KnappBefestigungsplatte für die wandseitige Montage von DICTATOR TBR 14-35 — mit optionaler Gegenplatte (Art. 205461) kombinierbarKompatibel mit: TBR 14-35Material: Stahl verzinktKompatibilitätDie Befestigungsplatte 45×220 mm ist für Türöffnungsbegrenzer mit Auge Ø 10 mm konzipiert — das betrifft die Baureihe TBR 14-35. Bei Hohlwänden oder wenn eine beidseitige Verschraubung erforderlich ist, kann die Gegenplatte mit Gewindehülsen (Art. 205461) ergänzt werden.Technische DatenEigenschaftWertMaße45×220 mmAugeØ 10 mmMaterialStahl verzinktPassend fürTBR 14-35 (alle Hublängen)GegenplatteArt. 205461 (optional)Häufige FragenFür welche Baureihe ist die Platte geeignet?Für alle DICTATOR TBR 14-35 Modelle mit Auge Ø 10 mm.Wann brauche ich die Gegenplatte (Art. 205461)?Bei Hohlwänden oder wenn eine beidseitige Verschraubung (Durchsteckmontage) erforderlich ist.Kann ich die Platte auch für TB 10-23 oder TB 14-28 verwenden?Nein, diese Modelle haben Auge Ø 8 mm. Verwenden Sie dafür den Befestigungsflansch Ø 42 mm (Art. 205261) oder einen passenden Befestigungswinkel.

Dorma FM-AP Funeo Funkmodul Funkempfänger für das Funeo Funkrauchmeldesystem — verbindet bis zu 20 Funkteilnehmer mit der Dorma Rauchmeldezentrale Kurz & Knapp Funkempfänger für RM-F Funkrauchmelder und HT-F Funkhandtaster — Anschluss an dormakaba RMZ Bis zu 20 Funkteilnehmer pro Funkmodul Betriebsspannung 18–28 V DC, Wandmontage Mehrfarbiger LED-Leuchtring zur Statusanzeige und Inbetriebnahme Erhältlich in Silber und Weiß, Sonderfarben auf Anfrage DIBt-zugelassen als Ergänzung einer Dorma Rauchmeldezentrale (RMZ) Produktbeschreibung Das dormakaba FM-AP ist das zentrale Funkmodul des Funeo Funkrauchmeldesystems. Es wird an der Rauchmeldezentrale (RMZ) angeschlossen und dient als Empfänger für die kabellosen Funkrauchmelder RM-F und Funkhandtaster HT-F. Pro FM-AP können bis zu 20 Funkteilnehmer angemeldet werden. Jeder Funkteilnehmer erweitert durch die integrierte Repeaterfunktion die Funkreichweite des Gesamtsystems. Die AES256-Verschlüsselung gewährleistet eine sichere Signalübertragung. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus, unterstützt bei der Inbetriebnahme und zeigt Störungen an Funkteilnehmern an (schwache Batterie, Verschmutzung, Betriebszeit). Das FM-AP wird zur Wandmontage geliefert, optional mit FM-Konsole. Vorteile & Besonderheiten Bis zu 20 Funkteilnehmer — RM-F und HT-F kombiniert in einem Netzwerk Repeaterfunktion — jeder Funkteilnehmer erweitert die Funkreichweite LED-Leuchtring — Betriebsstatus, Einlernen, Alarm, Service-Modus und Störungen auf einen Blick AES256-Verschlüsselung — sichere Funkübertragung Nahezu kabellose Systemerweiterung — nur das FM-AP wird an die RMZ angeschlossen, alle Melder und Taster funken kabellos Zwei Farben — Silber und Weiß als Standard, Sonderfarben auf Anfrage DIBt-zugelassen — bauaufsichtlich zugelassen in Kombination mit Dorma RMZ Funktionsprinzip Das FM-AP empfängt AES256-verschlüsselte Funksignale von den Funkteilnehmern (RM-F, HT-F). Bei Rauchalarm eines RM-F oder manuellem Auslösen eines HT-F leitet das FM-AP das Signal an die Rauchmeldezentrale (RMZ) weiter, die daraufhin die Feststellanlage auslöst und die Tür schließt. Im Service-Modus zeigt der LED-Leuchtring am FM-AP den Status aller angemeldeten Funkteilnehmer an — einschließlich schwacher Batterien, verschmutzter Messkammern und erreichter Betriebszeiten. Technische Daten MerkmalWert Betriebsspannung FM-AP18–28 V DC Max. Stromaufnahme13 mA Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC (dauerhaft) / max. 10 A DC (kurzzeitig) Relais SchaltleistungMax. 60 W Frequenzbereiche433,05–434,79 MHz / 865,0–868,6 MHz Sendeleistung10 dBm (433 MHz) / 14 dBm (865 MHz) VerschlüsselungAES256 Reichweite im Gebäude0,3–20 m Max. Funkteilnehmer20 (RM-F und HT-F kombiniert) SchutzartIP 40 Betriebstemperatur-30 °C bis +70 °C Luftfeuchte (≤ 34 °C)10–95 % rF FarbenSilber (P600) / Weiß (P100) / Sonderfarbe (P000) KonformitätRED (2014/53/EU), RoHS (2011/65/EU) LED-Diagnose am FM-AP LED-SignalBedeutung 1× grün alle 22 Sek.Normalbetrieb — Funksystem in Ordnung 2× orange alle 6 Sek.Stromversorgung OK, System noch nicht konfiguriert Orange/GrünFunkteilnehmer wird eingelernt, noch nicht bestätigt 2× grün alle 3 Sek.Funkreichweite ausreichend (Einlernen erfolgreich) 3× rot alle 6 Sek.Alarm — Feststellanlage wird ausgelöst Orange/Grün/Orange alle 6 Sek.Service: Batterie eines Funkteilnehmers schwach Orange/Grün/Rot alle 6 Sek.Service: Betriebszeit eines RM-F (8 Jahre) erreicht Orange/Rot/Rot alle 6 Sek.Service: Messkammer eines RM-F verschmutzt 2× rot alle 3 Sek.Funkreichweite überschritten — Position ändern Montage & Inbetriebnahme FM-AP an der Wand montieren (optional mit FM-Konsole) An die Rauchmeldezentrale (RMZ) anschließen — Betriebsspannung 18–28 V DC Funkteilnehmer (RM-F, HT-F) einlernen: nur im Sockel/in der Dose montierte Teilnehmer werden erkannt Reichweitentest durchführen — LED zeigt 2× grün bei ausreichender Reichweite Netzwerktest: Alarm am RM-F mittels Prüfgas (Hekatron 918/5) oder am HT-F durch 10 Sek. Tastendruck auslösen Alle Funkteilnehmer und Positionen dokumentieren Abnahme durch Dorma-autorisiertes Fachpersonal Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauaufsichtlich zugelassen als Ergänzung einer Dorma RMZ DIN EN 54-18Eingangs-/Ausgangsgeräte für Brandmeldeanlagen DIN EN 54-25Funkgesteuerte Komponenten DIN 14677Wartung von Feststellanlagen RED (2014/53/EU)Funkgeräterichtlinie RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme Monatlich oder vierteljährlichFunktionsprüfung durch den Betreiber JährlichWartung durch Fachpersonal nach DIN 14677 Bei LED-AnzeigeService-Modus am FM-AP prüfen — zeigt schwache Batterien, verschmutzte Melder und erreichte Betriebszeiten Der LED-Leuchtring am FM-AP ist die zentrale Diagnosestelle für alle Funkteilnehmer im Netzwerk. Häufige Fragen Wie viele Rauchmelder und Handtaster kann ich anschließen?Maximal 20 Funkteilnehmer (RM-F und HT-F kombiniert) pro FM-AP. Funktioniert das FM-AP ohne dormakaba RMZ?Nein. Das FM-AP wird an die Rauchmeldezentrale (RMZ) angeschlossen. Die DIBt-Zulassung gilt nur in dieser Kombination. Brauche ich pro Tür ein eigenes FM-AP?Nicht zwingend. Ein FM-AP kann bis zu 20 Funkteilnehmer verwalten. Bei großen Anlagen oder weiten Entfernungen können mehrere FM-AP an verschiedenen RMZ betrieben werden. Welche Stromversorgung braucht das FM-AP?18–28 V DC. Die Versorgung erfolgt in der Regel über die Rauchmeldezentrale (RMZ). Kann ich das FM-AP in Silber und Weiß bekommen?Ja. Silber (P600) und Weiß (P100) sind Standardfarben. Sonderfarben (P000) auf Anfrage. Häufige Fragen zum Funeo System Was brauche ich mindestens für ein Funeo Funksystem?Mindestens: 1× FM-AP Funkmodul + 1× RM-F Funkrauchmelder + 1× Dorma RMZ. Der Funkhandtaster HT-F ist optional. Kann ich das Funeo System mit Hekatron-Komponenten mischen?Ja. Die Hekatron-Funkkomponenten ORS 155 F (Rauchmelder) und HAT 155 F (Handtaster) sind kompatibel. Wie erweitere ich die Funkreichweite?Jeder Funkteilnehmer (RM-F, HT-F) fungiert als Repeater. Mehr Teilnehmer = größere Reichweite. Die Gebäudereichweite pro Teilnehmer beträgt 0,3–20 m. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-F Funkrauchmelder57280011Kabelloser Deckenrauchmelder — Zweit-/Drittmelder (VE 2 Stück) HT-F Funkhandtaster57300011Manuelle Auslösung der Feststellanlage (optional) RMZ Rauchmeldezentrale64800001Zentrale Systemvoraussetzung — das FM-AP wird an die RMZ angeschlossen Prüfbuch Feststellanlagen5372645532Pflichtdokumentation für die Abnahme und laufende Wartung Kompatibilität Kompatibel mitHinweis Dorma RMZSystemvoraussetzung — DIBt-Zulassung nur mit RMZ gültig Alle Dorma FeststellanlagenG-EMR, GSR-EMR, TS 99 FLR-K, ED-Serie, TS 97 FLR-K XEA Dorma RM-FFunkrauchmelder (bis 20 Teilnehmer) Dorma HT-FFunkhandtaster (bis 20 Teilnehmer) Hekatron ORS 155 FKompatibler Funkrauchmelder Hekatron HAT 155 FKompatibler Funkhandtaster

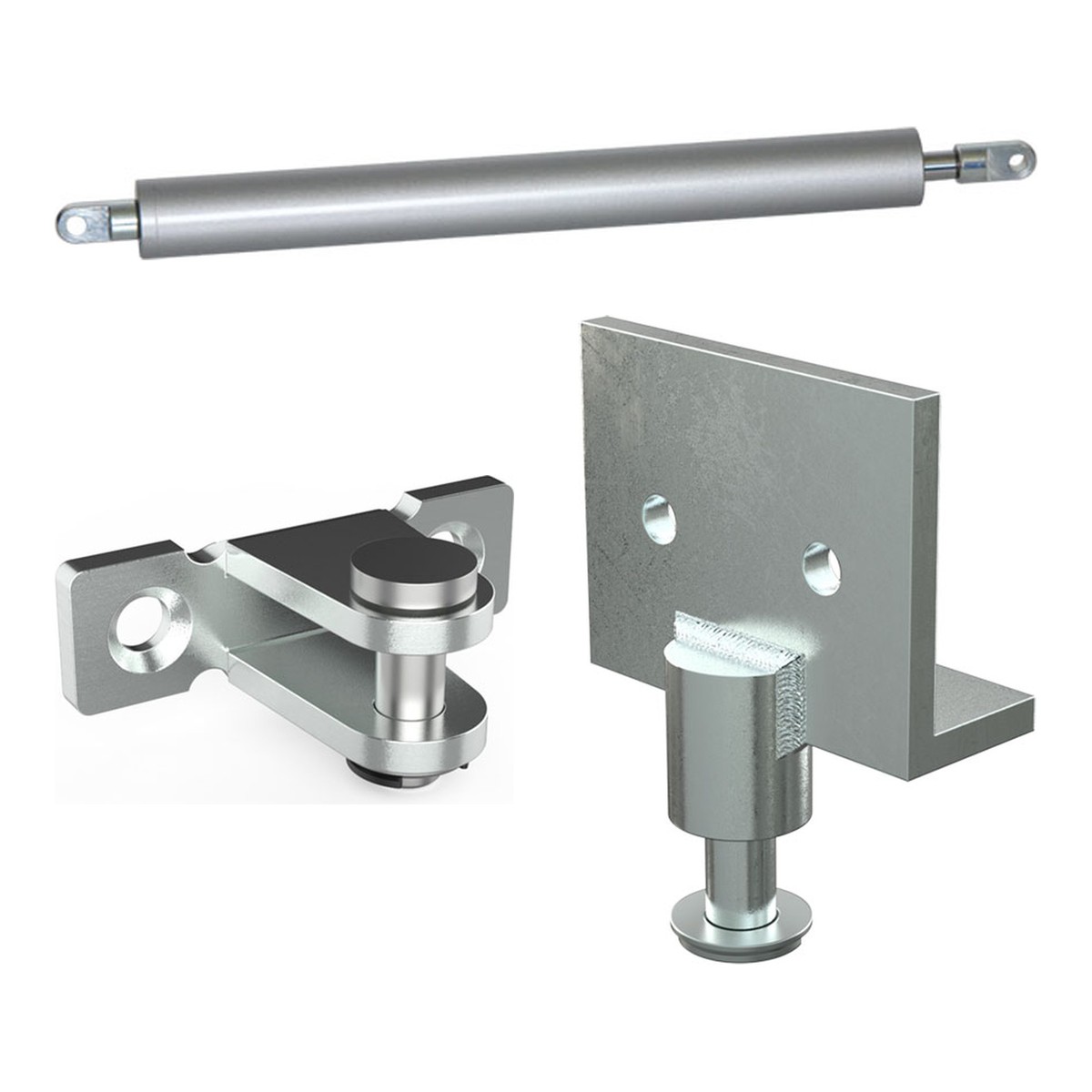

Kurz & Knapp Komplett-Set: Türöffnungsbegrenzer TBR 10-28 Hub 250 mm + Montagezubehör Einsatzbereich: Mittlere Türen mit regulierbarer Dämpfung Drei Anbauset-Varianten: Set 1 (Flansch), Set 2 (Winkel 40x40), Set 3 (Winkel 50x40) Sofort montagebereit mit abgestimmtem Zubehör DICTATOR Set TBR 10-28 Hub 250 mm regulierbar Dieses Komplett-Set enthält einen DICTATOR Türöffnungsbegrenzer TBR 10-28 mit Hub 250 mm sowie das passende Montagezubehör. Die Baureihe TBR 10-28 ist konzipiert für mittlere türen mit regulierbarer dämpfung. Das Set ist in drei Varianten erhältlich, die sich in der wandseitigen Befestigung unterscheiden: Vorteile Komplett-SetAlles in einer Bestellung — Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör3 Anbauset-Varianten — passend für verschiedene MontagesituationenKein Zubehör vergessen — alle Komponenten aufeinander abgestimmtGünstiger als Einzelkauf — Set-Preis statt Einzelkomponenten Set-Varianten VarianteInhaltMontage Anbauset 1Flügelböckchen + BefestigungsflanschStandard-Direktmontage an Wand oder Zarge Anbauset 2Flügelböckchen + Befestigungswinkel 40x40 mmAbgesetzte Montage bei größerem Abstand Anbauset 3Flügelböckchen + Befestigungswinkel 50x40 mmFlache Montage bei geringem Platz Häufige FragenWas enthält das Set?Türöffnungsbegrenzer TBR 10-28 Hub 250 mm regulierbar + Flügelböckchen + Befestigungszubehör (je nach gewähltem Anbauset).Was bedeutet „regulierbar"?Die Dämpfkraft lässt sich stufenlos einstellen — ideal wenn unterschiedlich schwere Türen gedämpft werden sollen.Welches Anbauset wähle ich?Anbauset 1 (Flansch): Standard-Direktmontage. Anbauset 2 (Winkel 40×40): abgesetzte Montage. Anbauset 3 (Winkel 50×40): flache Montage.

Kurz & Knapp Einsatzbereich: Mittlere Türen mit regulierbarer Dämpfung Hub 300 mm, Gesamtlänge eingefahren 350 mm / ausgefahren 650 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 10-28 mit Hub 300 mm Der DICTATOR Türöffnungsbegrenzer TBR 10-28 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 10-28 ist konzipiert für mittlere türen mit regulierbarer dämpfung. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Mittlere Türen mit individueller DämpfungsanpassungMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 10-28 Hub300 mm Gesamtlänge eingefahren350 mm Gesamtlänge ausgefahren650 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 28 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 450 mm, (ausgefahren): 750 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 10-28 mit Auge Ø 8 mm (Hub 300 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 10-28 geeignet?Der TBR 10-28 ist ausgelegt für mittlere türen mit regulierbarer dämpfung mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
