Feststellanlage GEZE TS 4000 R

Fehlersuche & Troubleshooting

Problem: Tür schließt nicht vollständig (TS 4000 R)
Ursache 1: Schließkraft zu niedrig eingestellt — die Schließkraft stufenlos von vorn auf eine höhere EN-Stufe einstellen.
Ursache 2: Endschlag zu stark gedrosselt — beim TS 4000 wird der Endschlag am Gestänge eingestellt, nicht über ein Ventil.
Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.

Problem: Tür lässt sich schwer öffnen (TS 4000 R)
Ursache: Schließkraft zu hoch eingestellt.
Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten.

Problem: Feststellung löst nicht bei Rauchalarm (TS 4000 R)
Löst der integrierte Rauchschalter aus, wird die Feststellung für mindestens 10 s abgeschaltet — die Tür wird freigegeben. Bleibt sie trotzdem offen:
Ursache 1: Der Rauchschalter hat nicht ausgelöst — mit Prüfaerosol prüfen (Abstand 15 cm, kurze Sprühstöße von 1 s): Die Zustandsanzeige muss von Grün auf Rot wechseln.
Ursache 2: Die Tür wird festgehalten — Keile, Ketten oder andere Gegenstände dürfen das selbsttätige Schließen nicht verhindern.
Ursache 3: Die Tür schließt aus eigener Kraft nicht — mit der Prüftaste auslösen (die Zustandsanzeige leuchtet gelb); schließt sie dann nicht vollständig, Schließkraft und Endschlag einstellen (Fehlersuche „Tür schließt nicht vollständig“).

Problem: Tür bleibt nicht in Feststellposition (TS 4000 R)
Ursache 1: Feststellbereich falsch eingestellt — der Feststellbereich des Gestänges liegt zwischen 80° und 175°.

Problem: Hydrauliköl tritt aus (TS 4000 R)
Ursache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.

Problem: LED am Rauchmelder dauerhaft rot (TS 4000 R)
Dauerhaft rot heißt Alarm: Der Rauchschalter oder ein angeschlossener Deckenmelder hat ausgelöst — der Rauchschalter stellt sich selbst zurück, sobald kein Rauch mehr in der Messkammer ist. Ist die Leitungsüberwachung aktiv, zeigt dauerhaftes Rot auch einen Leitungsbruch zum Deckenmelder oder einen entfernten Deckenmelder an.
Blinkt die LED rot, liegt ein Fehler vor — im Rauchschalter, ein Kurzschluss am Feststellausgang oder zu kleine Versorgungsspannung; die Feststellung gibt die Tür frei. Anschluss prüfen lassen, Arbeiten an 230 V AC nur durch eine Elektrofachkraft.
Wechselt die LED zwischen Rot und Grün, ist der Rauchschalter verschmutzt: bei „Verschmutzung (Warnung)“ sollte, bei erreichter Verschmutzungsgrenze muss das Raucherkennungsteil GC 151 (103555) getauscht werden.

Häufige Fragen

Braucht der GEZE TS 4000 R eine separate Rauchschalterzentrale?
Nein, Rauchschalterzentrale und Rauchmelder sind im Gerät integriert. Ein separates RSZ-Wandgehäuse ist nicht erforderlich.

Welchen Stromanschluss benötigt der TS 4000 R?
230 V AC Netzspannung — direkt anschließbar ohne separates Netzteil.

Kann der TS 4000 R mit zusätzlichen Rauchmeldern erweitert werden?
Ja, ein zusätzlicher Deckenrauchmelder GC 152 oder Funkrauchmelder GC 172 kann angeschlossen werden.

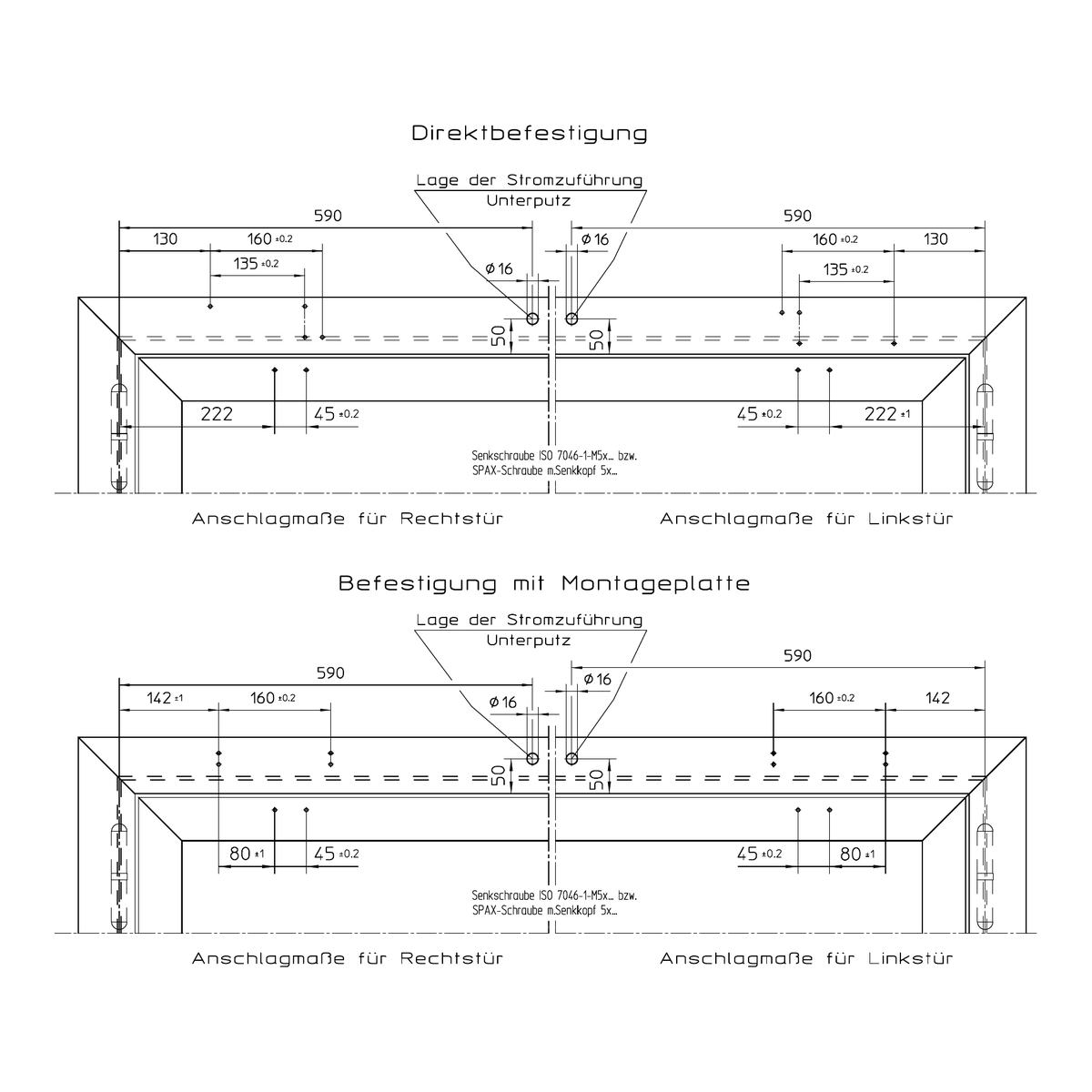

Auf welcher Türseite wird der TS 4000 R montiert?
Ausschließlich auf der Bandgegenseite in Kopfmontage. Der Schließerkörper sitzt auf dem Türrahmen.

Kaufberatung: TS 4000 R — Feststellanlage mit integriertem Rauchmelder

TS 4000 R oder TS 5000 R — welches System?
Beide Modelle haben den Rauchschalter integriert — der TS 5000 R in der Gleitschiene, der TS 4000 R als Gestängetürschließer im Schließkörper. Eine externe Rauchschalterzentrale ist nicht nötig. Der Unterschied ist die Bauart: Gleitschiene oder Gestänge.

Integrierter Rauchmelder oder externe Rauchschalterzentrale?
Der TS 4000 R hat Rauchschalter und Rauchschalterzentrale im Schließkörper — keine Verkabelung zu einer externen Zentrale nötig. Modelle mit externer Zentrale wie der TS 4000 E brauchen eine Rauchschalterzentrale wie die RSZ 7, die über der Türöffnung an der Wand montiert wird. Deckenmelder kommen in beiden Fällen dazu, sobald der Abstand zwischen Sturzunterkante und Decke auf einer Seite größer als 100 cm oder die Öffnungsweite größer als 300 cm ist.

Wann reicht der integrierte Rauchschalter des TS 4000 R allein?
Nur in bestimmten Einbausituationen. Der integrierte Rauchschalter genügt nach GEZE allein, wenn der Abstand zwischen Sturzunterkante und Decke auf beiden Seiten der Tür kleiner als 100 cm und die Öffnungsweite kleiner als 300 cm ist. Ist der Abstand auf mindestens einer Seite größer als 100 cm oder die Öffnungsweite größer als 300 cm, kommt auf jeder Seite der Tür ein Deckenmelder dazu — etwa der GC 152 oder der Funkrauchmelder GC 172.

TS 4000 R oder TS 4000 EFS — Feststellung oder Freilauf?
Der TS 4000 R hält die Tür über seine elektrohydraulische Feststellung offen und schließt bei Raucherkennung. Der TS 4000 EFS entkoppelt den Schließer komplett (Freilauf) — die Tür lässt sich mit geringem Kraftaufwand bewegen. Freilauf ist komfortabler für stark frequentierte Durchgänge, Feststellung genügt wenn die Tür meist offen stehen soll.

Welche Zulassung hat der TS 4000 R?
Der TS 4000 R ist als eigenständige Feststellanlage nach DIBt zugelassen. Er benötigt keine zusätzliche Rauchschalterzentrale. Für die Inbetriebnahme muss ein Prüfbuch geführt und die Anlage durch eine Fachkraft abgenommen werden.
