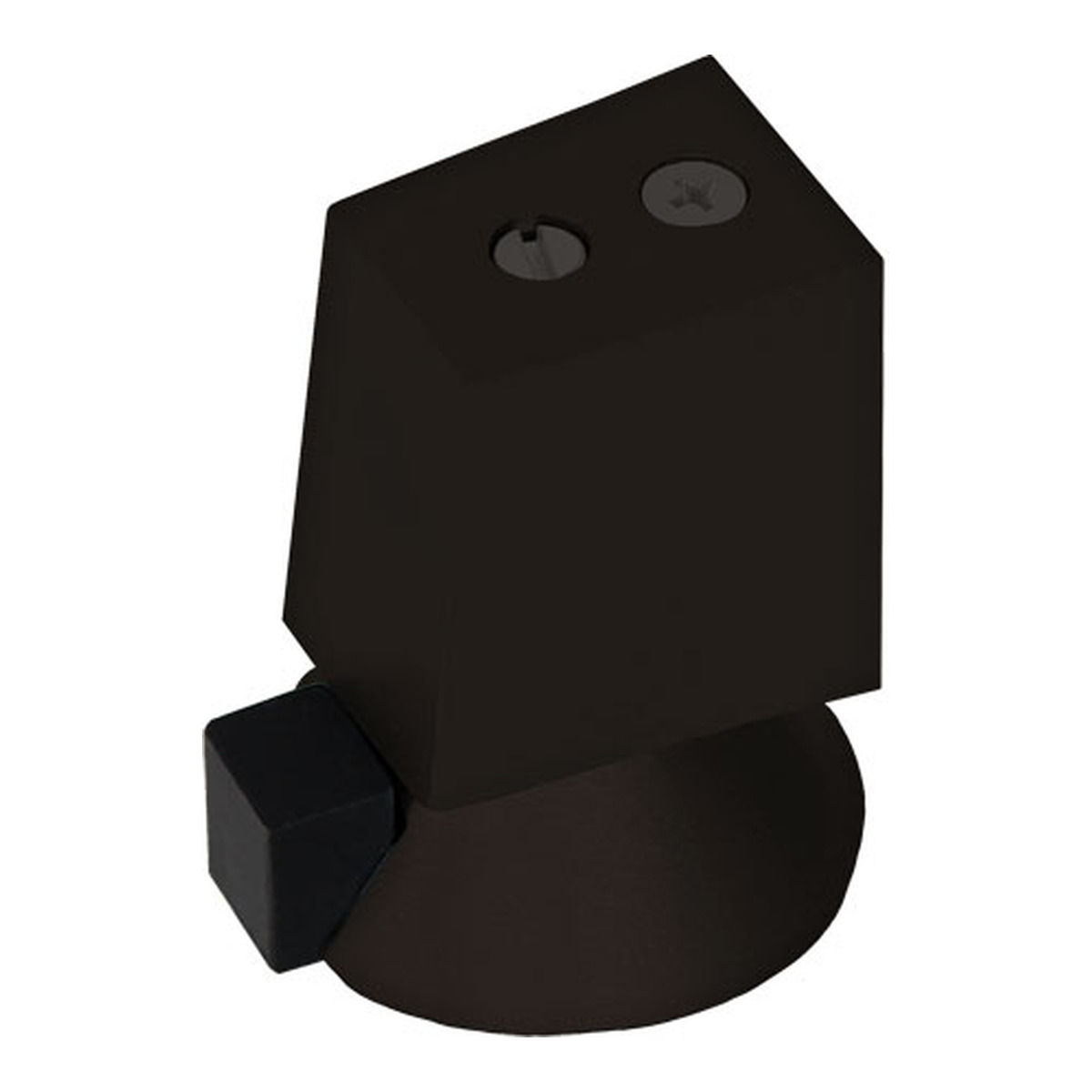

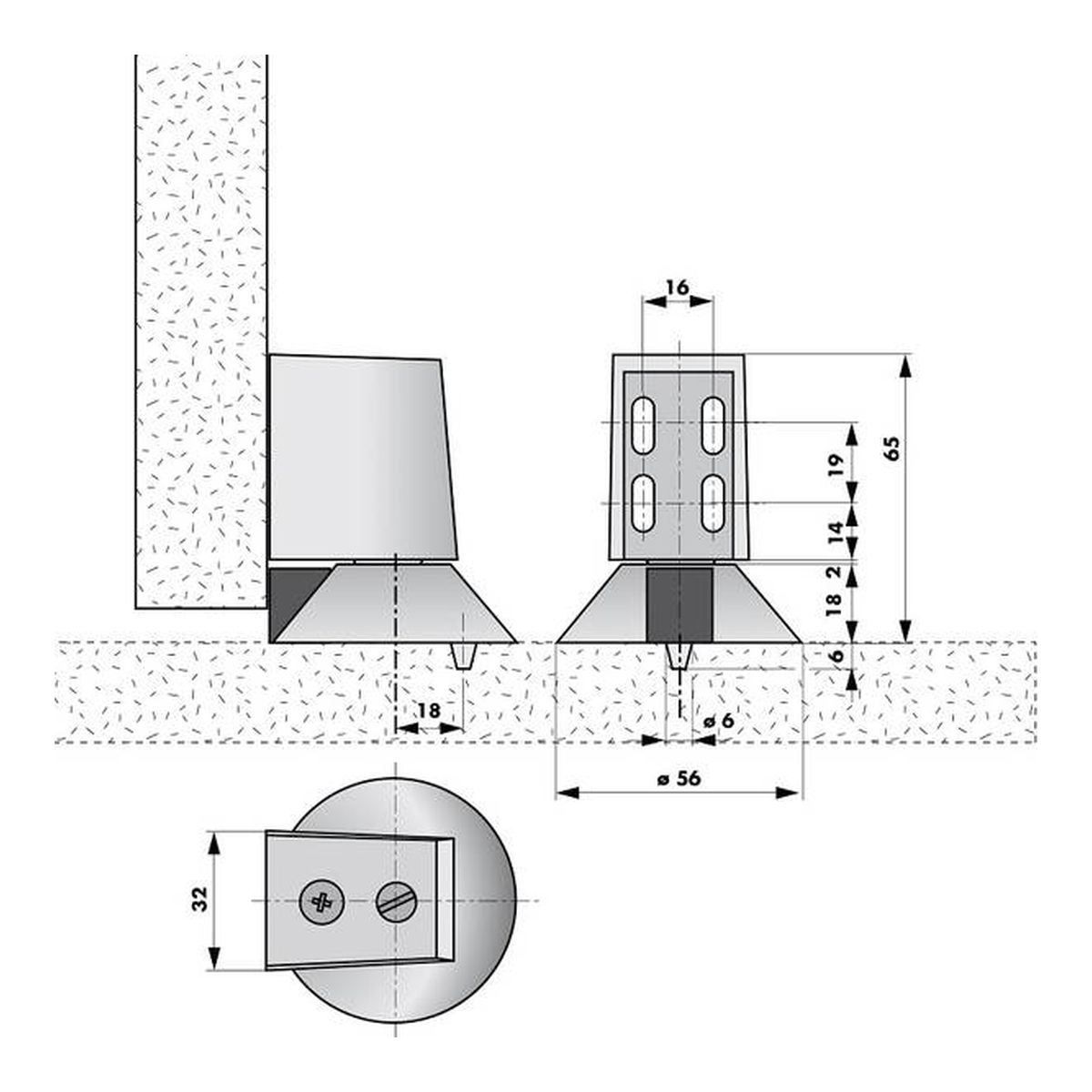

Kugelfeststeller und Türpuffer

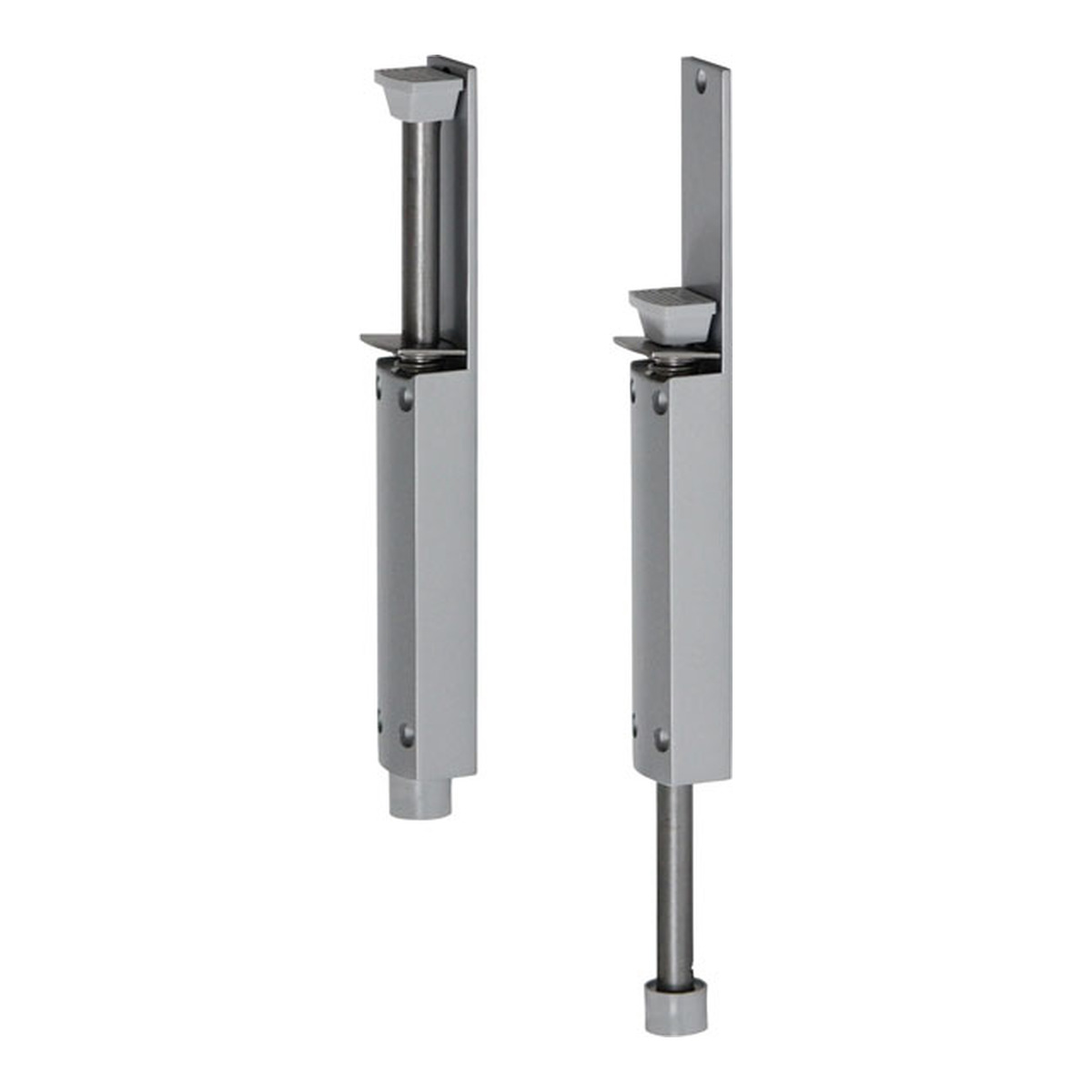

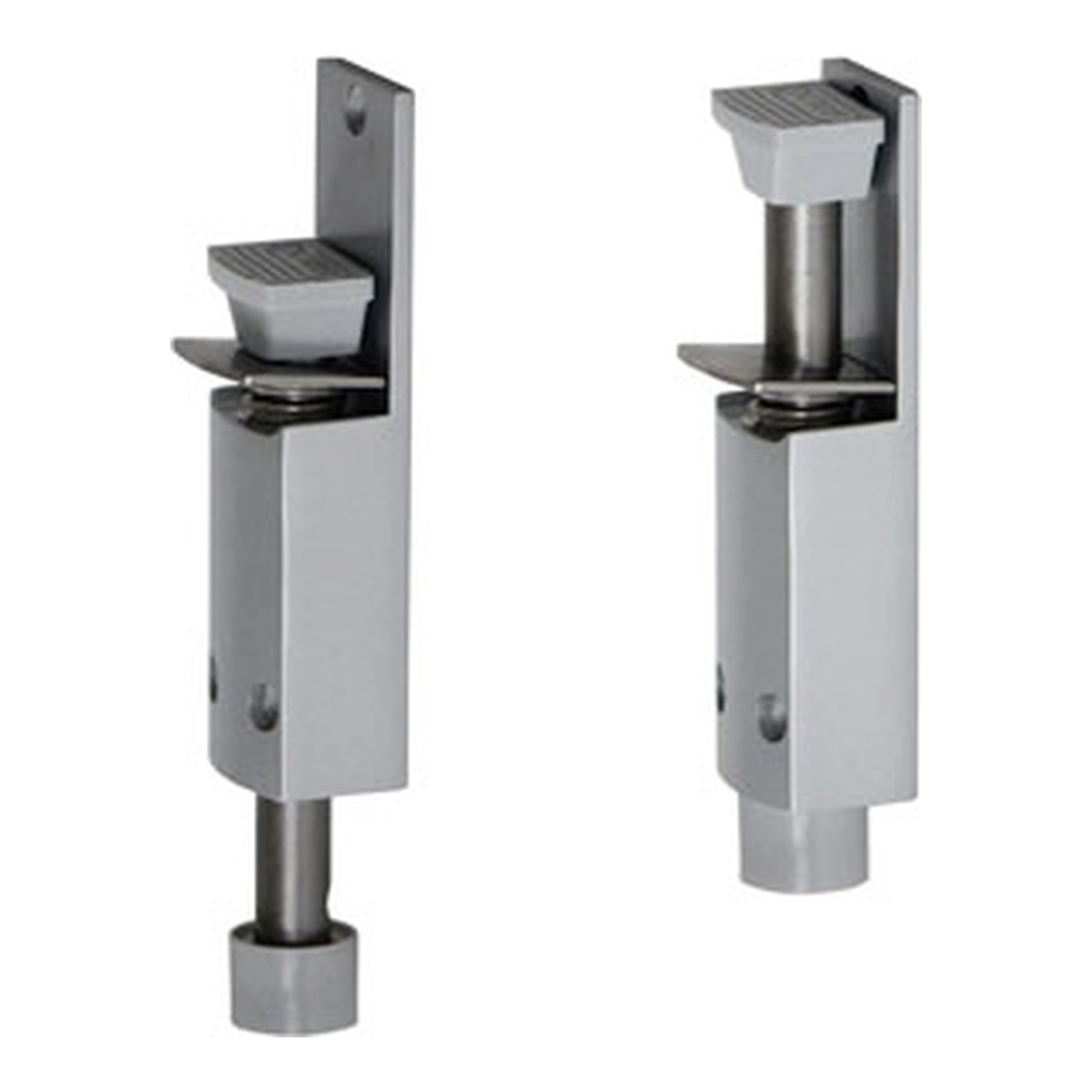

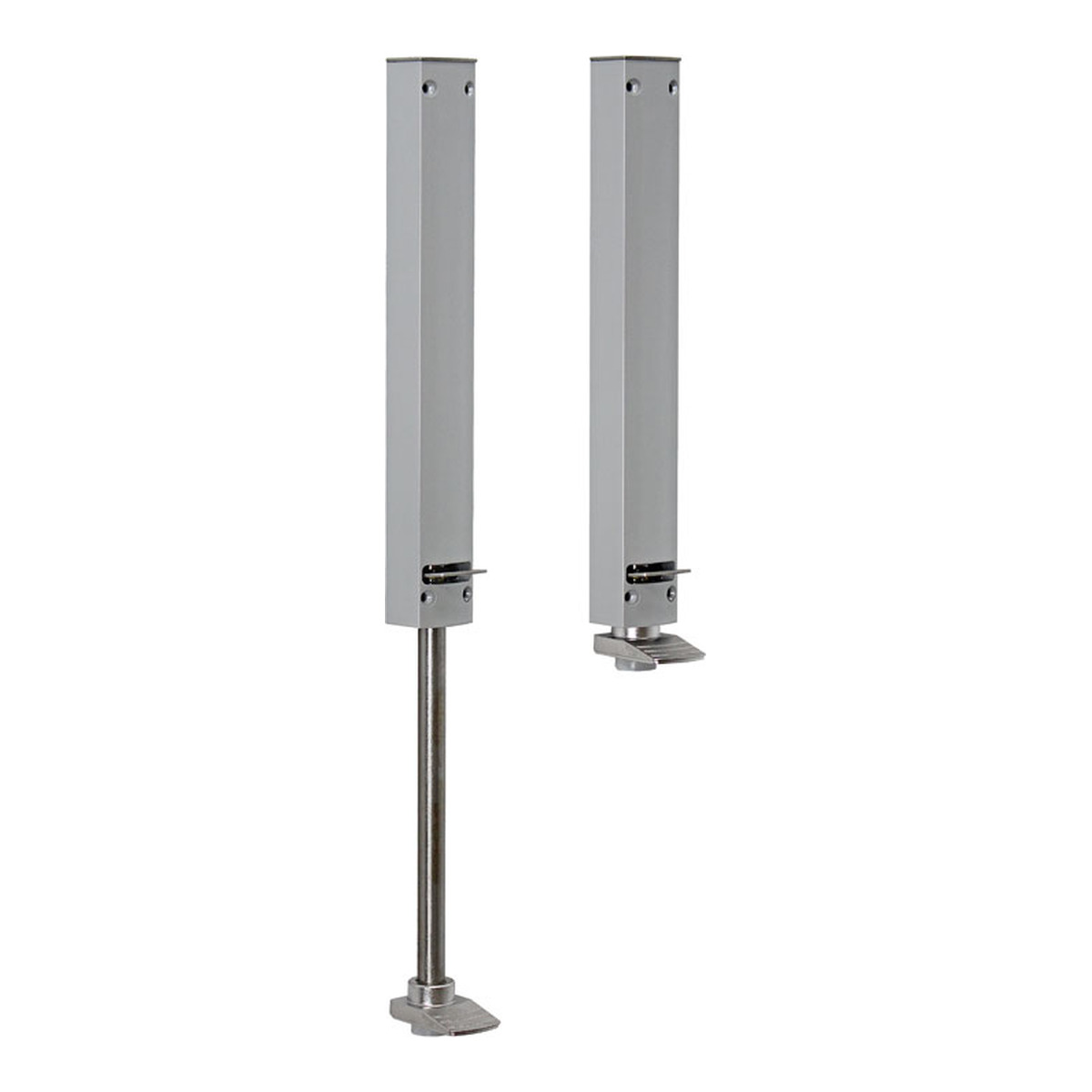

Türfeststeller DICTATOR ZE — Standard-SerieBewährter Türfeststeller von DICTATOR. Hält Türen per Fußtritt in jeder beliebigen Position fest. Vandalensicheres Aluminium-Gehäuse aus einem Guss. Verschiedene Hubhöhen von 25 bis 105 mm. Kurz & KnappHubhöhen: 25, 60, 75, 90 und 105 mmFeststellung in jeder Position per FußtrittVandalensicheres Aluminium-Gehäuse aus einem GussNichtrostende Materialien — geeignet für AußenbereicheOberfläche: matt silber (alle Größen) und tiefschwarz (60 und 90 mm) Technische DatenEigenschaftWertHubhöhen25 / 60 / 75 / 90 / 105 mmGehäuseAluminium aus einem GussOberflächeMatt silber; tiefschwarz (bei 60 und 90 mm)Material BauteileEdelstahl, KunststoffLieferumfangTürfeststeller mit Befestigungsschrauben Verfügbare HubhöhenHubhöheSilberSchwarz25 mm500200—60 mm50021050021375 mm500220—90 mm500230500229105 mm500225— FunktionsweiseDer Türfeststeller ZE wird am unteren Türblatt montiert. Ein Fußtritt fährt den Feststellfuß aus — eine Feder drückt ihn fest gegen den Boden. Die Tür wird in jeder beliebigen Position gehalten. Zum Lösen genügt ein erneuter Fußtritt.Das Aluminium-Gehäuse ist aus einem Guss gefertigt und dadurch besonders vandalensicher. Alle Materialien sind nichtrostend — auch für Außentüren geeignet. Passende Produkte Dictator Türfeststeller ZE 200 Design Line Dictator Türfeststeller ZE 160 Design Line → Alle DICTATOR Türfeststeller Häufige FragenWas ist der Unterschied zwischen Standard-Serie und Design Line?Die Standard-Serie bietet Hubhöhen von 25 bis 105 mm in matt silber und tiefschwarz. Die Design Line Serie bietet Hubhöhen von 80 bis 200 mm in drei Farben (silber, schwarz, weiß).Welche Hubhöhe brauche ich?Messen Sie den Abstand zwischen Türunterkante und Boden. Die Hubhöhe muss diesen Spalt überbrücken können.Kann ich den Feststeller an Außentüren verwenden?Ja. Alle Materialien sind nichtrostend — Aluminium-Gehäuse und Edelstahl-Bauteile eignen sich für den Außenbereich.

Dictator V 1600 Universal-Türdämpfer — glanzverchromt Kurz & Knapp Meistverkaufter Türdämpfer weltweit — progressiv dämpfend mit Silikonöl Für auf-, gleich- und zurückliegende Drehtüren (DIN links und rechts) Verkleideter Zylinder, patentierte Schnellmontage, einstellbare Schließgeschwindigkeit Der meistverkaufte Türdämpfer weltweit Der Dictator V 1600 ist das universelle Standardmodell unter den DICTATOR-Türdämpfern. Er bremst zufallende Türen progressiv ab, zieht sie zuverlässig ins Schloss und hält sie sicher geschlossen. Der verkleidete Dämpfzylinder und die patentierte Schnellmontage mit schwenkbarer Grundplatte machen den V 1600 zur ersten Wahl für Zimmertüren, Eingangstüren und Haustüren. Die Schließgeschwindigkeit ist stufenlos einstellbar. Das nahezu temperaturneutrale Silikonöl sorgt auch bei Außentüren für gleichmäßige Dämpfung über viele Jahre. Durch drei verschiedene Einlaufhaken passt der V 1600 an aufliegende, gleichliegende und zurückliegende Türen — kein anderer Dictator-Türdämpfer deckt so viele Einbausituationen ab. Vorteile des Dictator V 1600 Universell einsetzbar — für aufliegende, gleichliegende und zurückliegende Türen Verkleideter Zylinder — ansprechendes Design mit unsichtbarer Befestigung Patentierte Schnellmontage — schwenkbare Grundplatte, ohne Werkzeug einklicken Einstellbare Schließgeschwindigkeit — Regulierschraube am Zylinderkopf Auch in Edelstahl V2A — für Außenbereiche und Feuchträume Temperaturbeständig — Silikonöl-Dämpfung funktioniert bei Kälte und Hitze So funktioniert der Türdämpfer Beim Öffnen der Tür wird eine Feder gespannt. Beim Loslassen zieht diese Feder die Tür zurück ins Schloss. Ein Kolben im Silikonöl-Zylinder bremst die Bewegung progressiv ab — die Tür wird zum Schluss hin immer langsamer. Das Ergebnis: kein Zuknallen, kein Lärm, keine beschädigten Zargen. Die Schließgeschwindigkeit lässt sich über eine Regulierschraube am Zylinderkopf stufenlos einstellen. Welcher Dictator-Türdämpfer passt zu Ihrer Tür? KriteriumV 1600VS 2000R 1400Z 1000H 1300 MontageseiteBandseite ✓BandseiteBandgegenseiteBandseiteBandseite Türlageauf/gleich/zurück ✓auf/gleichauf/gleich/zurückauf/gleich/zurückauf/gleich/zurück Zylinderverkleidet ✓komplett verkleidetverkleidetsichtbarsichtbar Edelstahl V2Aja ✓neinjaneinnein Waagrechte Montagemit Spezialzylinderja (20–50 N)janeinnein Brandschutz (AbZ)V 1600F (80 N)neinneinneinnein Schließkräfte20 / 50 / 80 / 115 N20–115 N20–80 N20 / 50 / 80 N20–115 N Designverkleidet, elegantkomplett geschlossenverkleidetGrundmodellrobust, Gewerbe Welche Schließkraft brauche ich? SchließkraftEmpfohlener Einsatz 20 NLeichte Zimmertüren, Bürotüren, Innentüren bis ca. 40 kg 50 NStandard-Zimmertüren, Eingangstüren, Innentüren bis ca. 80 kg 80 NSchwere Haustüren, Außentüren, Eingangstüren bis ca. 120 kg 115 NBesonders schwere Türen und leichte Drehflügeltore Im Zweifelsfall eine Stufe stärker wählen — die Schließgeschwindigkeit lässt sich bei allen Stärken stufenlos reduzieren. Welcher Haken für welche Türlage? HakenTürlageFalzmaß XAnwendung Haken 1009Gleichliegend59 mm (−4 bis +14 mm)Standardtüren, Innentüren Haken 1011Zurückliegend39 mm (−5 bis −20 mm)Eingelassene Türen Haken 1013Aufliegend78 mm (+15 bis +30 mm)Aufgesetzte Türen, Altbau Prüfen Sie vor der Bestellung die Türlage: Steht das Türblatt bündig zur Zarge (gleichliegend), vor der Zarge (aufliegend) oder hinter der Zarge (zurückliegend)? Technische Daten EigenschaftWert TürartDrehtüren DIN links und rechts Türlageaufliegend, gleichliegend, zurückliegend Schließkräfte20 N, 50 N, 80 N, 115 N Dämpfungscharakteristikprogressiv Dämpfungsmediumtemperaturneutrales Silikonöl Schließgeschwindigkeitstufenlos einstellbar MontageseiteBandseite (Öffnungsseite) Montagepositionsenkrecht (waagrecht mit Spezialzylinder) Platzbedarf über Türmin. 82 mm MaterialStahl (auch in V2A erhältlich) Oberflächeglanzverchromt Montagehinweise Der V 1600 wird auf der Bandseite (Öffnungsseite) der Tür montiert — normalerweise senkrecht, ca. 40 cm von der Schlossseite entfernt. Die patentierte schwenkbare Grundplatte wird angeschraubt, das Gehäuse heruntergeklappt und mit leichtem Druck eingerastet. Oberkante der Grundplatte ca. 2 mm über die Türoberkante ragen lassen Befestigung mit 4 Schrauben ∅ 4,5 × 19 mm (im Lieferumfang) Einlaufhaken am Türrahmen/Sturz befestigen — Höhe nach Maßzeichnung Waagrechte Montage nur mit speziellem Zylinder (separat bestellen) Lieferumfang Türdämpfer V 1600 glanzverchromt mit verkleidetem Zylinder Einlaufhaken (Typ je nach bestellter Variante: 1009, 1011 oder 1013) Befestigungsschrauben für Holztüren Oberflächen und Farben Sie sehen die glanzverchromte Ausführung. Den V 1600 gibt es außerdem in: OberflächeEinsatzbereich MattverchromtDezenter Glanz, moderne Innenräume Weiß (RAL 9010)Weiße Türen und Zargen Braun (RAL 8017)Holztüren, braune Zargen Schwarz (RAL 9005)Dunkle Türen, Loft-Stil Grau (RAL 9006)Metalltüren, moderne Architektur Edelstahl V2AAußenbereiche, Feuchträume, Nassräume Passendes Zubehör ZubehörArtikelnummerEinsatzzweck Montageplatte waagrecht (V2A)205463Waagrechte Montage an gleichliegenden Türen Montageplatte Haken205231XLVergrößerte Montageplatte für Haken 1009/1011/1013 Montageplatte Brandschutz205212Montage an Brandschutztüren (mit V 1600 50/80 N) Montageplatte Brandschutz ohne Falz205237Brandschutztüren ohne Falz Montageset Glastür205375V2A mit Klebefolie für Glastüren Montageset Glasoberlicht205376V2A mit Klebefolie für Haken an Glasoberlichtern Ersatzzylinder Nach Jahren im Dauereinsatz lässt die Dämpfungswirkung nach? Der Zylinder ist das Verschleißteil des Türdämpfers und einzeln austauschbar. Für den V 1600 passend: Ersatzzylinder V 1600 (Art. 205309) — erhältlich in verschiedenen Schließkräften. Einsatz an Brandschutztüren Der V 1600 in 50 N und 80 N besitzt eine allgemeine bauaufsichtliche Zulassung (AbZ) für Feuer- und Rauchschutztüren. Für den Einsatz an Brandschutztüren gilt: Vor Montage prüfen, ob die Türzulassung den Türdämpfer aufführt Montageplatten können vorgeschrieben sein (je nach Türhersteller) Für fest eingestellte Schließgeschwindigkeit: V 1600F (80 N) wählen Häufige Fragen zum V 1600 Wie stelle ich die Schließgeschwindigkeit ein?Über die Regulierschraube am Zylinderkopf. Drehen Sie vorsichtig im Uhrzeigersinn für langsameres Schließen, gegen den Uhrzeigersinn für schnelleres Schließen. Passt der V 1600 an meine Tür?Der V 1600 passt an Drehtüren (DIN links und rechts) in aufliegender, gleichliegender und zurückliegender Einbausituation. Prüfen Sie, ob mindestens 82 mm Platz über der Tür vorhanden sind. Kann ich den V 1600 auch waagrecht montieren?Ja, allerdings nur mit einem speziellen Zylinder für waagrechte Montage, der separat bestellt werden muss. Was ist der Unterschied zum VS 2000?Der VS 2000 ist komplett verkleidet (auch der Haken) und bildet bei geschlossener Tür eine optische Einheit. Der V 1600 hat einen verkleideten Zylinder, aber einen offenen Haken. Dafür passt der V 1600 auch an zurückliegende Türen und ist in Edelstahl erhältlich. Wie oft muss der Zylinder getauscht werden?Bei normaler Nutzung hält ein Zylinder viele Jahre. Wenn die Tür nicht mehr sauber ins Schloss gezogen wird oder die Dämpfung nachlässt, ist ein Zylindertausch sinnvoll. Der Austausch dauert wenige Minuten. Eignet sich der V 1600 für Außentüren?In der Stahl-Ausführung bedingt (nicht dauerhaft der Witterung ausgesetzt). Für Außenbereiche und Feuchträume empfehlen wir die Edelstahl-Ausführung V 1600 V2A. Passende Produkte Dictator V 1600 schwarz Dictator V 1600 mattverchromt → Alle Dictator V 1600 Kaufberatung: V 1600 oder ein anderes Modell? Ich brauche den Türdämpfer für eine zurückliegende Tür — geht der V 1600?Ja, mit dem Haken 1011 für zurückliegende Türen. Der VS 2000 passt dagegen nur an aufliegende und gleichliegende Türen. Meine Tür ist sehr schwer (über 100 kg). Reicht der V 1600?Für besonders schwere Türen empfehlen wir den H 1300 mit verstärktem Gelenk und längerem Rollenhebel. Der V 1600 mit 115 N eignet sich für schwere Haustüren bis ca. 120 kg. Der Türdämpfer soll auf der Türrückseite montiert werden — geht das?Nein, der V 1600 ist für die Bandseite (Öffnungsseite) konzipiert. Für die Montage auf der Bandgegenseite/Schließseite wählen Sie den R 1400. Ich brauche den Türdämpfer für eine Brandschutztür. V 1600 oder V 1600F?Der V 1600 in 50/80 N hat eine AbZ für Brandschutztüren mit einstellbarer Schließgeschwindigkeit. Der V 1600F hat eine fest eingestellte Geschwindigkeit und stärkere Feder — er wird eingesetzt, wenn die Türzulassung einen fest eingestellten Türdämpfer vorschreibt.

Hekatron Prüfaerosol 918/5 — Prüfgas für optische Rauchschalter Kurz & Knapp Prüfaerosol für die Funktionsprüfung aller optischen Rauchschalter Ca. 200 Prüfungen pro 250-ml-Dose FCKW-frei — umweltverträglich Herstellerübergreifend einsetzbar (ORS 142, dormakaba RM-N, GEZE GC 152) Produktbeschreibung Das Hekatron Prüfaerosol 918/5 ist das Standard-Prüfgas für die Funktionsprüfung optischer Rauchschalter in Feststellanlagen gemäß DIN 14677. Es simuliert Rauch und löst den Melder aus — die Tür muss daraufhin vollständig schließen. Das Aerosol ist FCKW-frei und leicht entzündlich — Lagerung nicht in ausreichend belüfteten Orten. Es ist herstellerübergreifend für alle optischen Rauchschalter verwendbar und wird direkt in die Einströmöffnung des Melders gesprüht (oder über das Prüfgerät FDT 533). Technische Daten EigenschaftWert Inhalt250 ml Prüfungen pro DoseCa. 200 FCKW-freiJa Kompatibel mitAlle optischen Rauchschalter (ORS 142, RM-N, GC 152 etc.) Nicht fürThermoschalter (TDS 247) — dieser wird mit Fön geprüft LagerungTechnische Regeln Druckgase TRG 300 beachten Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ Basis Häufige Fragen Ist das Prüfaerosol vorgeschrieben?DIN 14677 schreibt vor, dass die Funktionsprüfung durch Simulation der Brandkenngröße (Rauch) erfolgen muss. Das Prüfaerosol 918/5 ist das von Hekatron empfohlene Prüfmittel. Kann ich auch ein anderes Prüfaerosol verwenden?Hekatron empfiehlt ausschließlich das 918/5. Es ist auf die Ansprechschwelle der Hekatron-Melder abgestimmt. Andere Aerosole können zu Fehlprüfungen führen. Wie oft brauche ich neues Prüfgas?Bei monatlicher Prüfung einer Tür: ca. 200 Monate ≈ 16 Jahre pro Dose. Bei vielen Türen entsprechend öfter. Lagerhinweise beachten (Druckgase).

DICTATOR H 1300 Türdämpfer — für besonders schwere Türen und Drehflügeltore Kurz & Knapp Verstärktes Gelenk und längerer Rollenhebel — für extreme Belastungen Für große, schwere Türen und Drehflügeltore (DIN links und rechts) Schließkräfte 20, 50, 80 und 115 N, progressive Silikonöl-Dämpfung Der Robuste für schwere Türen Der DICTATOR H 1300 ist für extreme Belastungen konstruiert. Sein verstärktes Gelenk und der längere Rollenhebel erreichen auch bei besonders großen und schweren Türen sowie Drehflügeltoren eine lange Lebensdauer. Die progressive Dämpfungscharakteristik ist bei großen Türen besonders wichtig: Je weiter der Türdämpfer vom Scharnier entfernt montiert ist, desto höher die Auftreffgeschwindigkeit. Der H 1300 fängt auch starke Kräfte sicher ab. Vorteile des H 1300 Verstärktes Gelenk — für extreme Belastungen ausgelegt Längerer Rollenhebel — lange Lebensdauer auch bei schweren Türen Bis 115 N Schließkraft — für Türen über 120 kg und Drehflügeltore Universell — für auf-, gleich- und zurückliegende Türen Welcher Dictator-Türdämpfer passt? KriteriumH 1300V 1600VS 2000R 1400Z 1000 Schwere Türenja, verstärktes Gelenk ✓bis ca. 120 kgStandardStandardZimmertüren Drehflügeltoreja ✓bedingtneinneinnein Türlageauf/gleich/zurück ✓auf/gleich/zurückauf/gleichauf/gleich/zurückauf/gleich/zurück Schließkräfte20 / 50 / 80 / 115 N20–115 N20–115 N20–80 N20–80 N Welcher Haken für welche Türlage? HakenTürlage Haken 1009Gleichliegend Haken 1013Aufliegend Technische Daten EigenschaftWert TürartDrehtüren, Drehflügeltore Türlageaufliegend, gleichliegend, zurückliegend Schließkräfte20, 50, 80, 115 N Dämpfungprogressiv, Silikonöl Schließgeschwindigkeitstufenlos einstellbar Montagepositionnur senkrecht MaterialStahl Oberflächevernickelt Zubehör ZubehörArt.-Nr.Einsatzzweck Montageplatte Haken205231XLVergrößerte Montagefläche für Haken Montageplatte Stahltüren205213Großflächige Platte für dünnwandige Stahltüren Ersatzzylinder Bei nachlassender Dämpfung: Ersatzzylinder H 1300 (Art. 205324) — einzeln austauschbar. Passende Produkte DICTATOR R 1400 Universal-Türdämpfer Türrückseite DICTATOR Z 1100 Türdämpfer für Zimmer-Schiebetüren → Alle Türdämpfer Häufige Fragen Ab welchem Türgewicht brauche ich den H 1300?Grundsätzlich ab ca. 120 kg Türgewicht oder bei Drehflügeltoren. Der V 1600 mit 115 N reicht für schwere Haustüren, der H 1300 ist für extreme Belastungen konstruiert. Kann der H 1300 waagrecht montiert werden?Nein, nur senkrechte Montage. Für waagrechte Montage an schweren Türen gibt es keine Dictator-Lösung — hier empfehlen wir einen Obentürschließer. Gibt es den H 1300 in Farbe oder Edelstahl?Nein, nur vernickelt. Für farbige oder Edelstahl-Ausführungen: V 1600 (bis 115 N).

Hekatron FDT 533 — Prüfgerät für Rauchschalter Kurz & Knapp Funktionsprüfung für ORS 142, ORS 132 und alle Hekatron-Rauchschalter Verwendet Prüfaerosol Hekatron 918/5 (ca. 200 Prüfungen pro Dose) Adaptierbar an Pflückerstangen UTP 6 / UTP 7 für Höhen bis 8,5 m Einfache Bedienung ohne Hebebühne Produktbeschreibung Das Hekatron FDT 533 ist ein Prüfgerät für die Funktionsprüfung optischer Rauchschalter in Feststellanlagen. Es wird auf den Melder aufgesetzt und gibt Prüfaerosol (Hekatron 918/5) gezielt in die Messkammer ab. So kann die monatliche Funktionsprüfung gemäß DIN 14677 schnell und zuverlässig durchgeführt werden. In Kombination mit den Pflückerstangen UTP 6 (1,7–3,0 m) oder UTP 7 (2,2–4,0 m) und der Verlängerung UTP 5 (+1,34 m) sind Arbeitshöhen bis 8,5 m ohne Hebebühne oder Leiter möglich. Technische Daten EigenschaftWert EinsatzFunktionsprüfung optischer Rauchschalter Kompatibel mitORS 142, ORS 132, ORS 155 F, TDS 247 (alle Hekatron-Melder) PrüfmittelHekatron Prüfaerosol 918/5 (separat) Adaptierbar anPflückerstangen UTP 6, UTP 7, Verlängerung UTP 5 ArbeitshöheBis 8,5 m (mit UTP 7 + UTP 5) Abmessungen356 × 123 × 73 mm Gewicht360 g Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Häufige Fragen Wie oft muss die Funktionsprüfung durchgeführt werden?Gemäß DIN 14677 monatlich durch eine eingewiesene Person. Nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar. Jährlich durch Fachkraft. Kann ich den TDS 247 auch mit dem FDT 533 prüfen?Nein. Der TDS 247 (Thermoschalter) wird mit einem Fön geprüft (Wärmezufuhr), nicht mit Prüfaerosol. Das FDT 533 ist für optische Rauchschalter. Welche Pflückerstange brauche ich?UTP 6 (1,7–3,0 m) für Standardhöhen. UTP 7 (2,2–4,0 m) für höhere Decken. UTP 5 als Verlängerung (+1,34 m). Maximale Kombination: UTP 7 + UTP 5 = bis 8,5 m.

Hekatron UDR 132/142 — Meldertauschgerät Kurz & Knapp Meldertauschgerät zum Wechseln von ORS 142 und TDS 247 in großen Höhen Melder aus dem Sockel pflücken und neuen einsetzen — ohne Leiter Adaptierbar an Pflückerstangen UTP 6 / UTP 7 Für den 8-Jahres-Tausch gemäß DIN 14677 Produktbeschreibung Das Hekatron UDR 132/142 ist ein Meldertauschgerät für den Wechsel von Rauchschaltern (ORS 142, ORS 132) und Thermoschaltern (TDS 247) in großen Deckenhöhen. Es wird auf die Pflückerstangen UTP 6 oder UTP 7 adaptiert und ermöglicht das Herausdrehen des alten Melders und Einsetzen des neuen Melders vom Boden aus. Besonders nützlich beim 8-Jahres-Meldertausch gemäß DIN 14677 in Hallen, Treppenhäusern und Gebäuden mit hohen Decken. Technische Daten EigenschaftWert EinsatzMeldertausch (Deckenmelder) in großen Höhen Kompatibel mitORS 142, ORS 132, TDS 247 (Deckenmelder mit Bajonettsockel 143) Nicht fürORS 142 W (Wandmelder, eigene Schraubmontage) Adaptierbar anUTP 6, UTP 7 (+ Verlängerung UTP 5) ArbeitshöheBis 8,5 m (mit UTP 7 + UTP 5) Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHäufige Fragen Kann ich damit auch den ORS 142 W tauschen?Nein. Der ORS 142 W (Wandmelder) wird direkt an der Wand geschraubt und hat keinen Bajonettsockel. Der UDR 132/142 ist für Deckenmelder mit Sockel 143.
