Dictator V 1600 braun

Dictator V 1600 Türdämpfer — weiß (RAL 9010) Kurz & Knapp Meistverkaufter Türdämpfer weltweit — in weiß (RAL 9010) Für auf-, gleich- und zurückliegende Drehtüren (DIN links und rechts) Verkleideter Zylinder, patentierte Schnellmontage, einstellbare Schließgeschwindigkeit V 1600 in weiß — passend zu Ihrer Tür Der Dictator V 1600 ist der meistverkaufte Türdämpfer weltweit. Diese weißeAusführung (RAL 9010) fügt sich optisch nahtlos in Weiße Türen und Zargen ein. Er bremst zufallende Türen progressiv mit Silikonöl ab, zieht sie zuverlässig ins Schloss und hält sie sicher geschlossen. Durch drei verschiedene Einlaufhaken passt der V 1600 an aufliegende, gleichliegende und zurückliegende Türen. Die Schließgeschwindigkeit ist stufenlos einstellbar. Vorteile Farblich passend (RAL 9010) — fügt sich nahtlos in Weiße Türen und Zargen ein Universell einsetzbar — für aufliegende, gleichliegende und zurückliegende Türen Verkleideter Zylinder — ansprechendes Design mit unsichtbarer Befestigung Einstellbare Schließgeschwindigkeit — Regulierschraube am Zylinderkopf Temperaturbeständig — Silikonöl-Dämpfung bei Kälte und Hitze Welcher Dictator-Türdämpfer passt? KriteriumV 1600VS 2000R 1400Z 1000H 1300 MontageseiteBandseite ✓BandseiteBandgegenseiteBandseiteBandseite Türlageauf/gleich/zurück ✓auf/gleichauf/gleich/zurückauf/gleich/zurückauf/gleich/zurück Zylinderverkleidet ✓komplett verkleidetverkleidetsichtbarsichtbar Edelstahlja ✓neinjaneinnein Technische Daten EigenschaftWert TürartDrehtüren DIN links und rechts Türlageaufliegend, gleichliegend, zurückliegend Schließkräfte50 N Dämpfungprogressiv, Silikonöl Schließgeschwindigkeitstufenlos einstellbar MontageseiteBandseite (Öffnungsseite) Platzbedarf über Türmin. 82 mm MaterialStahl Oberflächeweiß (RAL 9010) Welcher Haken für welche Türlage? HakenTürlageFalzmaß X Haken 1009Gleichliegend59 mm Haken 1011Zurückliegend39 mm Haken 1013Aufliegend78 mm Lieferumfang Türdämpfer V 1600 mit verkleidetem Zylinder Einlaufhaken (Typ je nach Variante: 1009, 1011 oder 1013) Befestigungsschrauben für Holztüren Ersatzzylinder Bei nachlassender Dämpfung: Ersatzzylinder V 1600 (Art. 205309) — einzeln austauschbar. Passende Produkte Dictator V 1600 schwarz Dictator V 1600 mattverchromt → Alle Dictator V 1600 Häufige Fragen Was ist der Unterschied zum VS 2000?Der VS 2000 ist komplett verkleidet, passt aber nur an auf- und gleichliegende Türen. Der V 1600 passt auch an zurückliegende Türen und ist in Edelstahl erhältlich. Wie stelle ich die Schließgeschwindigkeit ein?Regulierschraube am Zylinderkopf. Im Uhrzeigersinn = langsamer. Wie oft muss der Zylinder getauscht werden?Bei normaler Nutzung viele Jahre. Ersatzzylinder V 1600 (Art. 205309) ist einzeln erhältlich.

Dictator V 1600 Türdämpfer — weiß (RAL 9010) Kurz & Knapp Meistverkaufter Türdämpfer weltweit — in weiß (RAL 9010) Für auf-, gleich- und zurückliegende Drehtüren (DIN links und rechts) Verkleideter Zylinder, patentierte Schnellmontage, einstellbare Schließgeschwindigkeit V 1600 in weiß — passend zu Ihrer Tür Der Dictator V 1600 ist der meistverkaufte Türdämpfer weltweit. Diese weißeAusführung (RAL 9010) fügt sich optisch nahtlos in Weiße Türen und Zargen ein. Er bremst zufallende Türen progressiv mit Silikonöl ab, zieht sie zuverlässig ins Schloss und hält sie sicher geschlossen. Durch drei verschiedene Einlaufhaken passt der V 1600 an aufliegende, gleichliegende und zurückliegende Türen. Die Schließgeschwindigkeit ist stufenlos einstellbar. Vorteile Farblich passend (RAL 9010) — fügt sich nahtlos in Weiße Türen und Zargen ein Universell einsetzbar — für aufliegende, gleichliegende und zurückliegende Türen Verkleideter Zylinder — ansprechendes Design mit unsichtbarer Befestigung Einstellbare Schließgeschwindigkeit — Regulierschraube am Zylinderkopf Temperaturbeständig — Silikonöl-Dämpfung bei Kälte und Hitze Welcher Dictator-Türdämpfer passt? KriteriumV 1600VS 2000R 1400Z 1000H 1300 MontageseiteBandseite ✓BandseiteBandgegenseiteBandseiteBandseite Türlageauf/gleich/zurück ✓auf/gleichauf/gleich/zurückauf/gleich/zurückauf/gleich/zurück Zylinderverkleidet ✓komplett verkleidetverkleidetsichtbarsichtbar Edelstahlja ✓neinjaneinnein Technische Daten EigenschaftWert TürartDrehtüren DIN links und rechts Türlageaufliegend, gleichliegend, zurückliegend Schließkräfte50 N Dämpfungprogressiv, Silikonöl Schließgeschwindigkeitstufenlos einstellbar MontageseiteBandseite (Öffnungsseite) Platzbedarf über Türmin. 82 mm MaterialStahl Oberflächeweiß (RAL 9010) Welcher Haken für welche Türlage? HakenTürlageFalzmaß X Haken 1009Gleichliegend59 mm Haken 1011Zurückliegend39 mm Haken 1013Aufliegend78 mm Lieferumfang Türdämpfer V 1600 mit verkleidetem Zylinder Einlaufhaken (Typ je nach Variante: 1009, 1011 oder 1013) Befestigungsschrauben für Holztüren Ersatzzylinder Bei nachlassender Dämpfung: Ersatzzylinder V 1600 (Art. 205309) — einzeln austauschbar. Passende Produkte Dictator V 1600 schwarz Dictator V 1600 mattverchromt → Alle Dictator V 1600 Häufige Fragen Was ist der Unterschied zum VS 2000?Der VS 2000 ist komplett verkleidet, passt aber nur an auf- und gleichliegende Türen. Der V 1600 passt auch an zurückliegende Türen und ist in Edelstahl erhältlich. Wie stelle ich die Schließgeschwindigkeit ein?Regulierschraube am Zylinderkopf. Im Uhrzeigersinn = langsamer. Wie oft muss der Zylinder getauscht werden?Bei normaler Nutzung viele Jahre. Ersatzzylinder V 1600 (Art. 205309) ist einzeln erhältlich.

Dictator V 1600 Türdämpfer — braun (RAL 8017) Kurz & Knapp Meistverkaufter Türdämpfer weltweit — in braun (RAL 8017) Für auf-, gleich- und zurückliegende Drehtüren (DIN links und rechts) Verkleideter Zylinder, patentierte Schnellmontage, einstellbare Schließgeschwindigkeit V 1600 in braun — passend zu Ihrer Tür Der Dictator V 1600 ist der meistverkaufte Türdämpfer weltweit. Diese brauneAusführung (RAL 8017) fügt sich optisch nahtlos in Holztüren, braune Zargen ein. Er bremst zufallende Türen progressiv mit Silikonöl ab, zieht sie zuverlässig ins Schloss und hält sie sicher geschlossen. Durch drei verschiedene Einlaufhaken passt der V 1600 an aufliegende, gleichliegende und zurückliegende Türen. Die Schließgeschwindigkeit ist stufenlos einstellbar. Vorteile Farblich passend (RAL 8017) — fügt sich nahtlos in Holztüren, braune Zargen ein Universell einsetzbar — für aufliegende, gleichliegende und zurückliegende Türen Verkleideter Zylinder — ansprechendes Design mit unsichtbarer Befestigung Einstellbare Schließgeschwindigkeit — Regulierschraube am Zylinderkopf Temperaturbeständig — Silikonöl-Dämpfung bei Kälte und Hitze Welcher Dictator-Türdämpfer passt? KriteriumV 1600VS 2000R 1400Z 1000H 1300 MontageseiteBandseite ✓BandseiteBandgegenseiteBandseiteBandseite Türlageauf/gleich/zurück ✓auf/gleichauf/gleich/zurückauf/gleich/zurückauf/gleich/zurück Zylinderverkleidet ✓komplett verkleidetverkleidetsichtbarsichtbar Edelstahlja ✓neinjaneinnein Technische Daten EigenschaftWert TürartDrehtüren DIN links und rechts Türlageaufliegend, gleichliegend, zurückliegend Schließkräfte50 N Dämpfungprogressiv, Silikonöl Schließgeschwindigkeitstufenlos einstellbar MontageseiteBandseite (Öffnungsseite) Platzbedarf über Türmin. 82 mm MaterialStahl Oberflächebraun (RAL 8017) Welcher Haken für welche Türlage? HakenTürlageFalzmaß X Haken 1009Gleichliegend59 mm Haken 1011Zurückliegend39 mm Haken 1013Aufliegend78 mm Lieferumfang Türdämpfer V 1600 mit verkleidetem Zylinder Einlaufhaken (Typ je nach Variante: 1009, 1011 oder 1013) Befestigungsschrauben für Holztüren Ersatzzylinder Bei nachlassender Dämpfung: Ersatzzylinder V 1600 (Art. 205309) — einzeln austauschbar. Passende Produkte Dictator V 1600 schwarz Dictator V 1600 mattverchromt → Alle Dictator V 1600 Häufige Fragen Was ist der Unterschied zum VS 2000?Der VS 2000 ist komplett verkleidet, passt aber nur an auf- und gleichliegende Türen. Der V 1600 passt auch an zurückliegende Türen und ist in Edelstahl erhältlich. Wie stelle ich die Schließgeschwindigkeit ein?Regulierschraube am Zylinderkopf. Im Uhrzeigersinn = langsamer. Wie oft muss der Zylinder getauscht werden?Bei normaler Nutzung viele Jahre. Ersatzzylinder V 1600 (Art. 205309) ist einzeln erhältlich.

Dictator V 1600 Türdämpfer — Edelstahl V2A Kurz & Knapp Meistverkaufter Türdämpfer weltweit — in Edelstahl V2A Für auf-, gleich- und zurückliegende Drehtüren (DIN links und rechts) Verkleideter Zylinder, patentierte Schnellmontage, einstellbare Schließgeschwindigkeit V 1600 in Edelstahl V2A — passend zu Ihrer Tür Der Dictator V 1600 ist der meistverkaufte Türdämpfer weltweit. Diese Edelstahl-Ausführung fügt sich optisch nahtlos in Außenbereiche, Feuchträume ein. Er bremst zufallende Türen progressiv mit Silikonöl ab, zieht sie zuverlässig ins Schloss und hält sie sicher geschlossen. Durch drei verschiedene Einlaufhaken passt der V 1600 an aufliegende, gleichliegende und zurückliegende Türen. Die Schließgeschwindigkeit ist stufenlos einstellbar. Die Edelstahl-Ausführung eignet sich besonders für dauerhaft feuchte Umgebungen und witterungsexponierte Außentüren. Vorteile Edelstahl V2A — korrosionsbeständig für Außenbereiche und Feuchträume Universell einsetzbar — für aufliegende, gleichliegende und zurückliegende Türen Verkleideter Zylinder — ansprechendes Design mit unsichtbarer Befestigung Einstellbare Schließgeschwindigkeit — Regulierschraube am Zylinderkopf Temperaturbeständig — Silikonöl-Dämpfung bei Kälte und Hitze Welcher Dictator-Türdämpfer passt? KriteriumV 1600VS 2000R 1400Z 1000H 1300 MontageseiteBandseite ✓BandseiteBandgegenseiteBandseiteBandseite Türlageauf/gleich/zurück ✓auf/gleichauf/gleich/zurückauf/gleich/zurückauf/gleich/zurück Zylinderverkleidet ✓komplett verkleidetverkleidetsichtbarsichtbar Edelstahlja ✓neinjaneinnein Technische Daten EigenschaftWert TürartDrehtüren DIN links und rechts Türlageaufliegend, gleichliegend, zurückliegend Schließkräfte20 / 50 / 80 / 115 N Dämpfungprogressiv, Silikonöl Schließgeschwindigkeitstufenlos einstellbar MontageseiteBandseite (Öffnungsseite) Platzbedarf über Türmin. 82 mm MaterialEdelstahl V2A OberflächeEdelstahl V2A Welcher Haken für welche Türlage? HakenTürlageFalzmaß X Haken 1009Gleichliegend59 mm Haken 1011Zurückliegend39 mm Haken 1013Aufliegend78 mm Lieferumfang Türdämpfer V 1600 mit verkleidetem Zylinder Einlaufhaken (Typ je nach Variante: 1009, 1011 oder 1013) Befestigungsschrauben für Holztüren Ersatzzylinder Bei nachlassender Dämpfung: Ersatzzylinder V 1600 (Art. 205309) — einzeln austauschbar. Passende Produkte Dictator V 1600 schwarz Dictator V 1600 mattverchromt → Alle Dictator V 1600 Häufige Fragen Was ist der Unterschied zum VS 2000?Der VS 2000 ist komplett verkleidet, passt aber nur an auf- und gleichliegende Türen. Der V 1600 passt auch an zurückliegende Türen und ist in Edelstahl erhältlich. Wie stelle ich die Schließgeschwindigkeit ein?Regulierschraube am Zylinderkopf. Im Uhrzeigersinn = langsamer. Wie oft muss der Zylinder getauscht werden?Bei normaler Nutzung viele Jahre. Ersatzzylinder V 1600 (Art. 205309) ist einzeln erhältlich.

DICTATOR VS 2000 Türdämpfer — glanzverchromt Kurz & Knapp Design-Türdämpfer mit komplett verkleidetem Gehäuse und Haken — bildet eine optische Einheit Für aufliegende und gleichliegende Drehtüren, DIN links und rechts Patentierte Schnellmontage, einstellbare Schließgeschwindigkeit, 5 Schließkräfte (20–115 N) Das Design-Spitzenmodell von DICTATOR Der DICTATOR VS 2000 ist der formschönste Türdämpfer im Sortiment. Sein komplett verkleidetes Gehäuse aus Aluminium bildet zusammen mit dem ebenfalls verkleideten Haken bei geschlossener Tür eine elegante, geschlossene Einheit. Kein sichtbarer Zylinder, keine offenen Befestigungsschrauben. Technisch arbeitet der VS 2000 mit der bewährten progressiven Silikonöl-Dämpfung: Die Tür wird zum Ende hin immer sanfter abgebremst. Die Schließgeschwindigkeit ist stufenlos einstellbar. Drei mitgelieferte Unterlegplättchen (2/3/10 mm) gleichen Unebenheiten bis 15 mm aus. Vorteile des VS 2000 Komplett verkleidet — Gehäuse und Haken bilden eine geschlossene Einheit Unsichtbare Befestigung — patentierte schwenkbare Grundplatte 5 Schließkräfte — 20, 35, 50, 80 und 115 N Waagrechte Montage — möglich bei 20, 35 und 50 N Unterlegplättchen inklusive — 2/3/10 mm für Ausgleich bis 15 mm 6 Oberflächen — glanzverchromt, mattverchromt, weiß, braun, schwarz, grau So funktioniert der Türdämpfer Eine Feder zieht die Tür zurück ins Schloss. Ein Kolben im Silikonöl-Zylinder bremst die Bewegung progressiv ab — je näher am Schloss, desto sanfter. Das Ergebnis: kein Zuknallen, kein Lärm. Die Schließgeschwindigkeit lässt sich über eine Regulierschraube stufenlos einstellen. Welcher Dictator-Türdämpfer passt zu Ihrer Tür? KriteriumVS 2000V 1600R 1400Z 1000H 1300 MontageseiteBandseite ✓BandseiteBandgegenseiteBandseiteBandseite Türlageauf/gleich ✓auf/gleich/zurückauf/gleich/zurückauf/gleich/zurückauf/gleich/zurück Zylinderkomplett verkleidet ✓verkleidetverkleidetsichtbarsichtbar Waagrechte Montageja (20–50 N) ✓mit Spezialzylinderjaneinnein Edelstahl V2Aneinjajaneinnein Schließkräfte20–115 N (5 Stufen)20–115 N20–80 N20–80 N20–115 N Designkomplett geschlossen ✓verkleidetverkleidetGrundmodellrobust VS 2000 oder V 1600? EigenschaftVS 2000V 1600 DesignKomplett verkleidet — Haken und Gehäuse als EinheitVerkleideter Zylinder, offener Haken TürlagenAufliegend, gleichliegendAufliegend, gleichliegend, zurückliegend EdelstahlNicht verfügbarV2A erhältlich WaagrechtJa (20/35/50 N)Nur mit Spezialzylinder BrandschutzKeine ZulassungV 1600F mit AbZ Schließkräfte20, 35, 50, 80, 115 N20, 50, 80, 115 N Unterlegplättchen3 Stück inklusiveNicht im Lieferumfang Fazit: Der VS 2000 ist die richtige Wahl, wenn Design und eine geschlossene Optik im Vordergrund stehen. Der V 1600 bietet mehr Flexibilität bei Türlagen und Material. Welche Schließkraft brauche ich? SchließkraftEmpfohlener EinsatzWaagrecht möglich 20 NLeichte Zimmertüren, Bürotürenja 35 NMittelschwere Zimmertürenja 50 NStandard-Zimmertüren, Eingangstürenja 80 NSchwere Haustüren, Außentürennein 115 NBesonders schwere Türennein Technische Daten EigenschaftWert TürartDrehtüren DIN links und rechts Türlageaufliegend, gleichliegend Schließkräfte20, 35, 50, 80, 115 N Dämpfungscharakteristikprogressiv Dämpfungsmediumtemperaturneutrales Silikonöl Schließgeschwindigkeitstufenlos einstellbar MontageseiteBandseite (Öffnungsseite) Montagepositionsenkrecht; waagrecht (20/35/50 N) Platzbedarf über Türmin. 65 mm MaterialStahl, Aluminium (Haken) Oberflächeglanzverchromt LieferumfangTürdämpfer, Haken, 3 Unterlegplättchen (2/3/10 mm), Schrauben Montagehinweise Der VS 2000 wird auf der Bandseite (Öffnungsseite) montiert — senkrecht in Türmitte. Mindestens 65 mm Platz über der Tür erforderlich. Schwenkbare Grundplatte anschrauben (obere Kante ca. 2 mm über Türoberkante) Gehäuse herunterklappen und einrasten Haken am Türrahmen/Sturz befestigen Waagrechte Montage nur bei 20, 35 und 50 N mit spezieller Winkelplatte Passendes Zubehör ZubehörArt.-Nr.Einsatzzweck Montageplatte waagrecht (Alu-Türen)205279Waagrechte Montage an Aluminiumtüren Montagewinkel gleichliegend205221Waagrechte Montage an gleichliegenden Türen Montagewinkel aufliegend205220Waagrechte Montage an aufliegenden Türen Montageplatte Haken205232Vergrößerte Montagefläche für den Haken Unterlegplättchen-Satz205268Zusätzliche Unterlegplättchen (3 St: 2/3/10 mm) Oberflächen und Farben Sie sehen die glanzverchromte Ausführung. Den VS 2000 gibt es außerdem in: mattverchromt, weiß (RAL 9010), braun (RAL 8017), schwarz (RAL 9005) und grau (RAL 9006). Ersatzzylinder Bei nachlassender Dämpfung: Ersatzzylinder VS 2000 (Art. 205335) — einzeln austauschbar, in allen Schließkräften erhältlich. Häufige Fragen zum VS 2000 Passt der VS 2000 an zurückliegende Türen?Nein, der VS 2000 ist nur für aufliegende und gleichliegende Türen geeignet. Für zurückliegende Türen wählen Sie den V 1600 (mit Haken 1011). Kann der VS 2000 waagrecht montiert werden?Ja, bei den Schließkräften 20, 35 und 50 N mit spezieller Winkelplatte (Zubehör). Was sind die Unterlegplättchen im Lieferumfang?Drei Plättchen (2/3/10 mm) zum Ausgleich von Unebenheiten zwischen Tür und Zarge — bis zu 15 mm Ausgleich möglich. Gibt es den VS 2000 in Edelstahl?Nein, der VS 2000 ist nur in Stahl erhältlich. Für Außenbereiche und Feuchträume empfehlen wir den V 1600 in Edelstahl V2A. Was ist der Unterschied zum V 1600?Der VS 2000 ist komplett verkleidet und bildet mit dem Haken eine optische Einheit. Der V 1600 hat einen verkleideten Zylinder, aber einen offenen Haken — dafür passt er auch an zurückliegende Türen und ist in V2A erhältlich. Passende Produkte Dictator VS 2000 mattverchromt Dictator VS 2000 braun → Alle Dictator VS 2000 Kaufberatung Lohnt sich der Aufpreis gegenüber dem Z 1000?Wenn Design wichtig ist: ja. Der VS 2000 ist komplett verkleidet, der Z 1000 hat einen sichtbaren Zylinder. Außerdem hat der VS 2000 die patentierte Schnellmontage und 5 statt 3 Schließkräfte. Meine Tür ist sehr schwer — reicht der VS 2000?Der VS 2000 mit 115 N eignet sich für schwere Türen. Für extreme Belastungen (Drehflügeltore, Industrietüren) empfehlen wir den H 1300 mit verstärktem Gelenk.

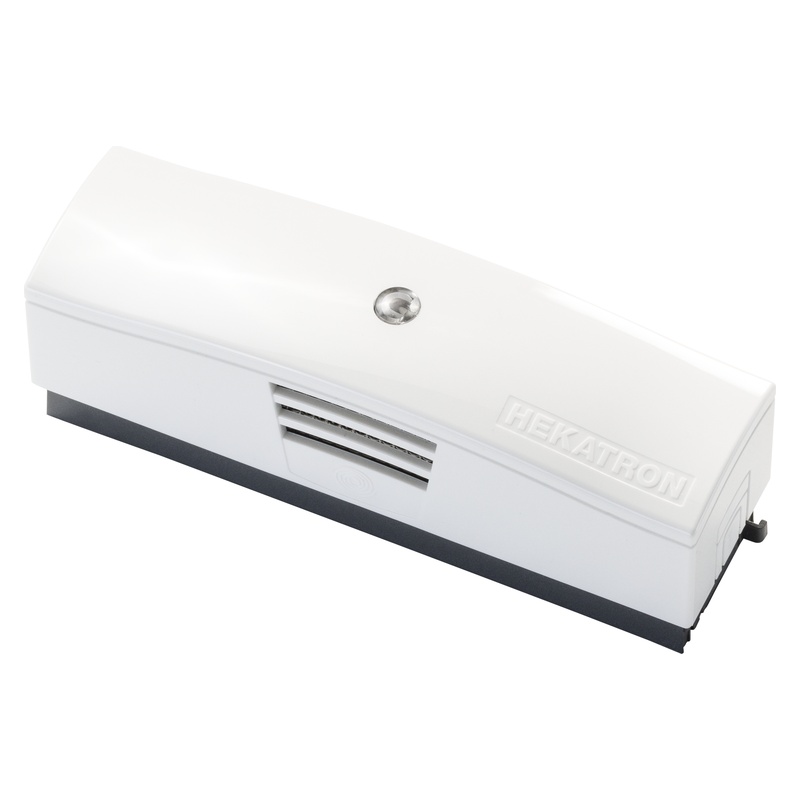

Hekatron FSZ Kompakt — Feststellanlagenzentrale kompaktKleinste Hekatron-Zentrale: Netzgerät mit Auslösevorrichtung für 1 Haftmagnet, ohne integrierten Rauchschalter, externe Brandmelder (ORS/TDS) erforderlich | Art.-Nr. 31-5400007-04-01M Kurz & KnappKleinste Hekatron-Zentrale: nur 128 × 36 × 46 mm, 102 gReine Steuerungszentrale — kein integrierter Rauchschalter, externe ORS 142 oder TDS 247 zwingend erforderlich1 Haftmagnet, max. 6 Melder, 1-Stich-Betrieb, 460 mA AusgangsstromMontage: Wand, Sturz, Türzarge, Zwischendecke — 180° drehbarFail-Safe: keine Notstromversorgung, bei Netzausfall schließt die Tür selbsttätigDesignorientiert: silber (RAL 9006) oder weiß (RAL 9016)VdS-geprüft, DIBt Z-6.500-2394 BeschreibungDie Hekatron FSZ Kompakt ist die kleinste Feststellanlagenzentrale im Hekatron-Sortiment. Mit nur 128 × 36 × 46 mm und 102 g eignet sie sich für designorientierte Einbausituationen, bei denen eine unauffällige Montage gefordert ist — auf dem Türsturz, an der Türzarge, an der Wand oder verdeckt in der Zwischendecke.Die FSZ Kompakt ist eine reine Steuerungszentrale ohne eigenen Rauchschalter. Externe Brandmelder (z.B. ORS 142, ORS 142 W oder TDS 247) sind zwingend erforderlich. Sie steuert einen Haftmagnet an und verfügt über einen potentialfreien Relaiswechsler.Die Zentrale arbeitet nach dem Fail-Safe-Prinzip: Ohne Netzspannung fällt der Haftmagnet ab und die Tür schließt selbsttätig über den Türschließer. Eine Notstromversorgung ist nicht vorgesehen.Der Handauslösetaster HAT 02 ist bei der FSZ Kompakt nicht im Lieferumfang enthalten und muss separat beschafft werden — er ist Pflichtbestandteil jeder Feststellanlage. Komplette Feststellanlage mit FSZ KompaktFür eine betriebsbereite Feststellanlage nach DIBt Z-6.500-2394 werden folgende Komponenten benötigt:KomponenteFunktionIm Lieferumfang?FSZ KompaktNetzgerät + Auslösevorrichtung (Zentrale)JaORS 142 / ORS 142 WOptischer Rauchschalter (Detektion)Nein — separatSockel 143Montagesockel für ORS 142Nein — separatTHM (z.B. THM 425)Türhaftmagnet (Feststellvorrichtung)Nein — separatASS (z.B. ASS 65)Ankerplatte zum HaftmagnetNein — separatHAT 02Handauslösetaster (Pflicht!)Nein — separatPrüfbuchDokumentation (Abnahme + Wartung)Nein — separatWichtig: Der Handauslösetaster HAT 02 ist bei jeder Feststellanlage Pflicht. Bei der FSZ Kompakt ist kein Taster integriert — im Unterschied zur FSZ Basis, die einen integrierten HAT (50 × 50 mm) besitzt. Systemkomponenten im ÜberblickFSZ Kompakt — Netzgerät mit Auslösevorrichtung, 230 V AC / 24 V DC, 460 mA, 1 HaftmagnetORS 142 — Optischer Rauchschalter (Deckenmontage), Streulicht nach EN 54-7, kabelgebundenORS 142 W — Optischer Rauchschalter (Wandmontage), Streulicht nach EN 54-7TDS 247 — Thermo-Differenzial-Schalter, für staubige Umgebungen (nicht in Flucht-/Rettungswegen!)THM-Serie — Türhaftmagnete in verschiedenen Haftkräften und BauformenHAT 02 — Externer Handauslösetaster (Pflicht bei FSZ Kompakt)AM 142 — Abschlussmodul für Leitungsüberwachung (separat, nicht im Lieferumfang)Hinweis: Alle Komponenten müssen in der DIBt-Bauartgenehmigung Z-6.500-2394 aufgeführt sein. FunktionsbeschreibungIm Normalbetrieb versorgt die FSZ Kompakt den angeschlossenen Haftmagnet mit 24 V DC. Der Haftmagnet hält die Brandschutztür in der offenen Position. Die grüne LED signalisiert den Normalbetrieb.Bei Raucherkennung durch einen externen Melder (ORS 142 oder TDS 247) schaltet die FSZ Kompakt den Magnetausgang ab. Der Haftmagnet lässt los und die Tür schließt selbsttätig über den Türschließer. Die rote LED signalisiert den Alarmzustand.Über den potentialfreien Relaiswechsler können externe Systeme (z.B. Signalgeber, Gebäudeleittechnik) angesteuert werden.Konfiguration über SteckbrückenSteckbrückeGeschlossenOffenJ1 — AlarmspeicherungOhne AlarmspeicherungMit Alarmspeicherung (Reset am Taster nötig)J2 — LeitungsüberwachungOhne LeitungsüberwachungMit Leitungsüberwachung nach DIN EN 14637 (AM 142 nötig)Alarmspeicherung (J1 offen): Nach Rauchalarmerkennung bleibt der Magnetausgang abgeschaltet, bis am Resettaster manuell quittiert wird. Ohne Alarmspeicherung (J1 geschlossen) schaltet die Zentrale automatisch in den Normalbetrieb zurück, sobald der Melder keinen Rauch mehr erkennt.Leitungsüberwachung (J2 offen): Überwacht die Melderleitung auf Unterbrechung und Kurzschluss. Erfordert ein AM 142 (Abschlussmodul) am Leitungsende. Störung wird durch gelbes LED-Blinken (10×) signalisiert. Technische DatenEigenschaftWertEingangsspannung230 V ACNennstromaufnahme120 mALeistungsaufnahme27,6 VAAusgangsspannung24 V DCAusgangsstrom460 mALeistungsabgabe11 WRestwelligkeit120 mVssRelais1 Wechsler potentialfrei, 30 V DC / 1 A / 30 WMax. Melder6 (1-Stich-Betrieb)Max. Haftmagnete1Max. Leitungslänge Melder + THM30 mMax. Leitungslänge Resettaster3 mSchutzartIP40SchutzklasseIIBetriebstemperatur-20 bis +45 °CAbmessungen (B × L × H)36 × 128 × 46 mmGewicht102 gGehäuseKunststoffNotstromversorgungNein (Fail-Safe) LED-DiagnoseDie FSZ Kompakt besitzt eine mehrfarbige LED. Die Bedeutung der Signale:LED-SignalBedeutungMaßnahmeGrün (dauerhaft)NormalbetriebKeine — Anlage betriebsbereitGelb (2× blinken)AM 142 falsch angeschlossenAnschluss des Abschlussmoduls prüfenGelb (10× blinken)Kurzschluss oder ÜberlastMelderleitung und Haftmagnet prüfenGelb (dauerhaft)Interne StörungFSZ Kompakt tauschenRotAlarm oder Störung RauchschalterRauchschalter prüfen, ggf. Reset Elektrischer AnschlussDer Netzanschluss muss durch eine Elektrofachkraft erfolgen.KlemmenplanKlemmenblockKlemmenFunktionQuerschnittBlock 1 — StromnetzL, PE, N230 V AC Netzanschluss0,5–1,5 mm²Block 2 — Relais + MagnetNC, Wechsler, NO, M-, M+Potentialfreier Relaiswechsler + Haftmagnet0,28–0,5 mm²Block 3 — Ausgang/Eingang+24V, Eingang, Reset, 0V, +24VMelderversorgung, Brandmeldereingang, Resettaster0,28–0,5 mm²Leitungslängen beachten: Max. 30 m für Melder + Haftmagnet, max. 3 m für den Resettaster. Hekatron Feststellanlagenzentralen im VergleichDie FSZ Kompakt ist die kleinste Zentrale — ideal für designorientierte Einzeltüren. Die Tabelle zeigt die Unterschiede zu den anderen Hekatron-Zentralen.EigenschaftFSZ KompaktRSZ kompaktFSZ BasisFSZ ProIntegrierter RauchschalterNeinJa (ORS 142 W-RSZ)NeinNeinIntegrierter HandtasterNeinJa (Prüf-/Resettaster)Ja (50 × 50 mm)JaMax. Melder6 (1-Stich)Externe über Stiche12 (1- oder 2-Stich)bis 20 (DIBt) / 12 (EN 14637)Max. Haftmagnete1111Ausgangsstrom460 mA435 mA400 mA900 mANotstrom (ESM Pro)NeinNeinNeinJaBMA-AnbindungNeinNeinNeinJaEinsatzbereichDesignorientiert, EinzeltürDesignorientiert, EinzeltürIndustrie, Türen + ToreIndustrie, Türen + ToreAbmessungen36 × 128 × 46 mm36 × 250 × 50 mm146 × 146 × 60,5 mm146 × 146 × 60,5 mmGewicht102 g212 g420 g477 g (522 g mit ESM Pro)DIBtZ-6.500-2394Z-6.500-2393Z-6.500-2427Z-6.500-2359 MontageDie FSZ Kompakt lässt sich flexibel montieren — dank kompakter Abmessungen (128 × 36 × 46 mm) und geringem Gewicht (102 g).MontageorteWand — Aufputzmontage neben oder über der TürTürsturz — Direkt auf dem Sturz, max. 2,3 m zum MelderTürzarge — Seitliche Montage auf der ZargeZwischendecke — Verdeckte Montage außerhalb des SichtbereichsMontagehinweise180° drehbare Montage möglich (Oberteil RNO 02 umsteckbar)2 Befestigungsbohrungen, Abstand 111 mmNetzanschluss durch ElektrofachkraftLED muss nach Montage sichtbar und prüfbar seinLieferumfangNetzgerät mit AuslösevorrichtungKabelleisteOberteil RNO 02 mit LichtleiterMontageanleitungNicht im Lieferumfang: Rauchschalter, Haftmagnet, Ankerplatte, Handauslösetaster HAT 02, AM 142. KompatibilitätDie FSZ Kompakt ist kompatibel mit folgenden Hekatron-Komponenten (gemäß DIBt Z-6.500-2394):BrandmelderORS 142 — Optischer Rauchschalter (Deckenmontage, Standard)ORS 142 W — Optischer Rauchschalter (Wandmontage)ORS 142 W AT — Rauchschalter Wandmontage (Austausch)ORS 142 AT RetroFit — Rauchschalter für Austausch älterer ModelleTDS 247 — Thermo-Differenzial-Schalter (nicht in Flucht-/Rettungswegen!)Haftmagnete und AnkerplattenAlle Hekatron THM-Haftmagnete (z.B. THM 425, THM 439)Zugehörige Ankerplatten (z.B. ASS 65, ASS 55)Alle Hekatron AFS-HaftmagneteZubehörHAT 02 — Externer Handauslösetaster (Pflicht!)AM 142 — Abschlussmodul für Leitungsüberwachung (separat, bei J2 offen nötig)ErsatzteileRNO 02 weiß — Best.-Nr. 4300735-000RNO 02 silber — Best.-Nr. 4300735-0002Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Normen & ZulassungenDIN EN 14637 — Elektrisch gesteuerte FeststellvorrichtungenVdS G 217098 — VdS-PrüfungDIBt Z-6.500-2394 — Bauartgenehmigung (autarke Feststellanlage)DIBt Z-6.510-2375 — Zusatzzulassung2014/30/EU — Elektromagnetische Verträglichkeit (EMC)2014/35/EU — Niederspannungsrichtlinie (LVD)2011/65/EU — Beschränkung gefährlicher Stoffe (RoHS)Wichtig: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Gerät ersetzt, ist eine Neuabnahme erforderlich. Abnahme & DokumentationNach Erstinbetriebnahme ist eine Abnahmeprüfung nach DIN 14677 vorgeschrieben.AbnahmevoraussetzungenAlle Komponenten sind montiert und betriebsbereitFunktionsprüfung: Rauchmelder auslösen (Prüfaerosol) — Tür muss schließenHandauslösetaster prüfen — Tür muss schließenLED-Anzeige dokumentierenLeitungsüberwachung testen (falls aktiviert)Wer darf abnehmen?Fachkräfte des Herstellers HekatronVon Hekatron autorisierte Fachkräfte (Seminar FstA 1 / FstA TK)Fachkräfte einer vom DIBt benannten PrüfstelleDokumentationPrüfbuch anlegen und dauerhaft am Betriebsort aufbewahrenAbnahmeschild anbringenDigital: Hekatron „Mein HPlus Service-App“ (Smartphone-basiert) Wartung & PrüfintervalleIntervallMaßnahmeDurchführungMonatlichFunktionsprüfung (Rauchmelder auslösen, Tür muss schließen)Eingewiesene PersonVierteljährlichFunktionsprüfung (nach 12 fehlerfreien Monatsprüfungen umstellbar)Eingewiesene PersonJährlichFachprüfung nach DIN 14677-1 (vollständige Inspektion)Fachkraft nach DIN 14677-2Nach 8 JahrenRauchschalter (ORS 142) austauschenFachkraftPrüfmethoden:Rauchschalter: Prüfaerosol (z.B. Hekatron 918/5)Thermoschalter (TDS 247): Fön (Überhitzung vermeiden)Gesamtanlage: Handtaster betätigen — Tür muss schließenHinweis: Rauchschalter können nicht gereinigt werden und dürfen nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Häufig gestellte FragenHat die FSZ Kompakt einen integrierten Rauchschalter?Nein. Die FSZ Kompakt ist eine reine Steuerungszentrale. Externe Brandmelder (z.B. ORS 142 oder TDS 247) sind zwingend erforderlich. Die RSZ kompakt ist die Alternative mit integriertem Rauchschalter.Was passiert bei Stromausfall?Die FSZ Kompakt hat keine Notstromversorgung. Bei Netzausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig über den Türschließer (Fail-Safe-Prinzip).Wie viele Melder können angeschlossen werden?Maximal 6 Melder im 1-Stich-Betrieb. Maximale Leitungslänge: 30 m (Melder + Haftmagnet).Ist ein Handauslösetaster im Lieferumfang?Nein. Der externe HAT 02 ist separat zu beschaffen — er ist Pflichtbestandteil jeder Feststellanlage.Was ist der Unterschied zwischen FSZ Kompakt und RSZ kompakt?Die FSZ Kompakt hat keinen integrierten Rauchschalter — externe Melder sind nötig. Die RSZ kompakt hat einen integrierten Sturzrauchschalter (ORS 142 W-RSZ). Beide sind für 1 Tür ausgelegt.Kann die FSZ Kompakt in der Zwischendecke montiert werden?Ja. Die FSZ Kompakt kann verdeckt in der Zwischendecke montiert werden. Die LED muss nach Montage sichtbar und prüfbar bleiben (ggf. Lichtleiter RNO 02).Was bedeuten die Steckbrücken J1 und J2?J1 steuert die Alarmspeicherung: offen = Alarm wird gespeichert, manueller Reset nötig. J2 steuert die Leitungsüberwachung nach DIN EN 14637: offen = aktiv, AM 142 am Leitungsende erforderlich.Welches Oberteil passt als Ersatz?RNO 02 in weiß (4300735-000) oder silber (4300735-0002). Kaufentscheidung: Welche Hekatron-Zentrale für welchen Einsatz?Wann ist die FSZ Kompakt die richtige Wahl?Die FSZ Kompakt eignet sich für designorientierte Einzeltüren, bei denen eine kompakte, unauffällige Zentrale gefordert ist — z.B. in Bürogebäuden, Hotels oder Wohnheimen. Voraussetzung: externe Rauchmelder (ORS 142 oder TDS 247) und ein externer Handauslösetaster HAT 02.Wann sollte ich stattdessen die RSZ kompakt nehmen?Wenn Sie eine All-in-One-Lösung für eine Einzeltür suchen. Die RSZ kompakt hat einen integrierten Sturzrauchschalter — Sie brauchen keine separaten Melder. Allerdings bietet die FSZ Kompakt mehr Flexibilität bei der Melder-Positionierung (bis zu 6 externe Melder).Wann brauche ich die FSZ Basis oder FSZ Pro?Für Tore, industrielle Anwendungen, mehr als 6 Melder oder 2-Stich-Betrieb. Die FSZ Pro zusätzlich bei Bedarf an Notstromversorgung (ESM Pro) oder BMA-Anbindung.Muss eine Feststellanlage abgenommen werden?Ja. Nach Erstinbetriebnahme ist eine Abnahme durch autorisierte Fachkräfte nach DIN 14677 vorgeschrieben. Die Abnahmeberechtigung ist personenbezogen.Wie oft muss die Anlage gewartet werden?Monatliche Funktionsprüfung durch eingewiesene Personen, jährliche Fachprüfung nach DIN 14677-1. Rauchschalter nach 8 Jahren austauschen.Kann die FSZ Kompakt nachgerüstet werden?Ja. Die FSZ Kompakt eignet sich auch zur Nachrüstung bestehender Brandschutztüren. Die kompakten Abmessungen (128 × 36 × 46 mm) ermöglichen die Montage auf Türsturz, Zarge oder in Zwischendecken.
