Dictator V 1600 Edelstahl V2A

GEZE Flächentaster Edelstahl - 1-poliger Wechselkontakt- Schaltspannung: max. 230 V AC- Schaltstrom: max. 1 A- Schutzart IP 65- Ausführung AP- Abmessungen 75 x 250 x 17 mmOhne Beschriftung!

DICTATOR EDH 28 Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen. Technische Daten: Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C) Bestellnummern: Bezeichnung   Artikelmummer   Brandschutz-Prüfung   Hub   Dämpfkraft max. [N]   DICTATOR EDH 28   200000    nein    50    5200       200400    nein    50    5200       200002    nein    50    5200       200100    nein    70    4400       200410    nein    70    4400       200102    nein    70    4400       200209*    ja    75    3100       200200    nein    100    3100       200420    nein    100    3100       200202    nein    100    3100       200206*    ja    100    3100       200300    nein    120    2600       200302    nein    120    2600   * Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3

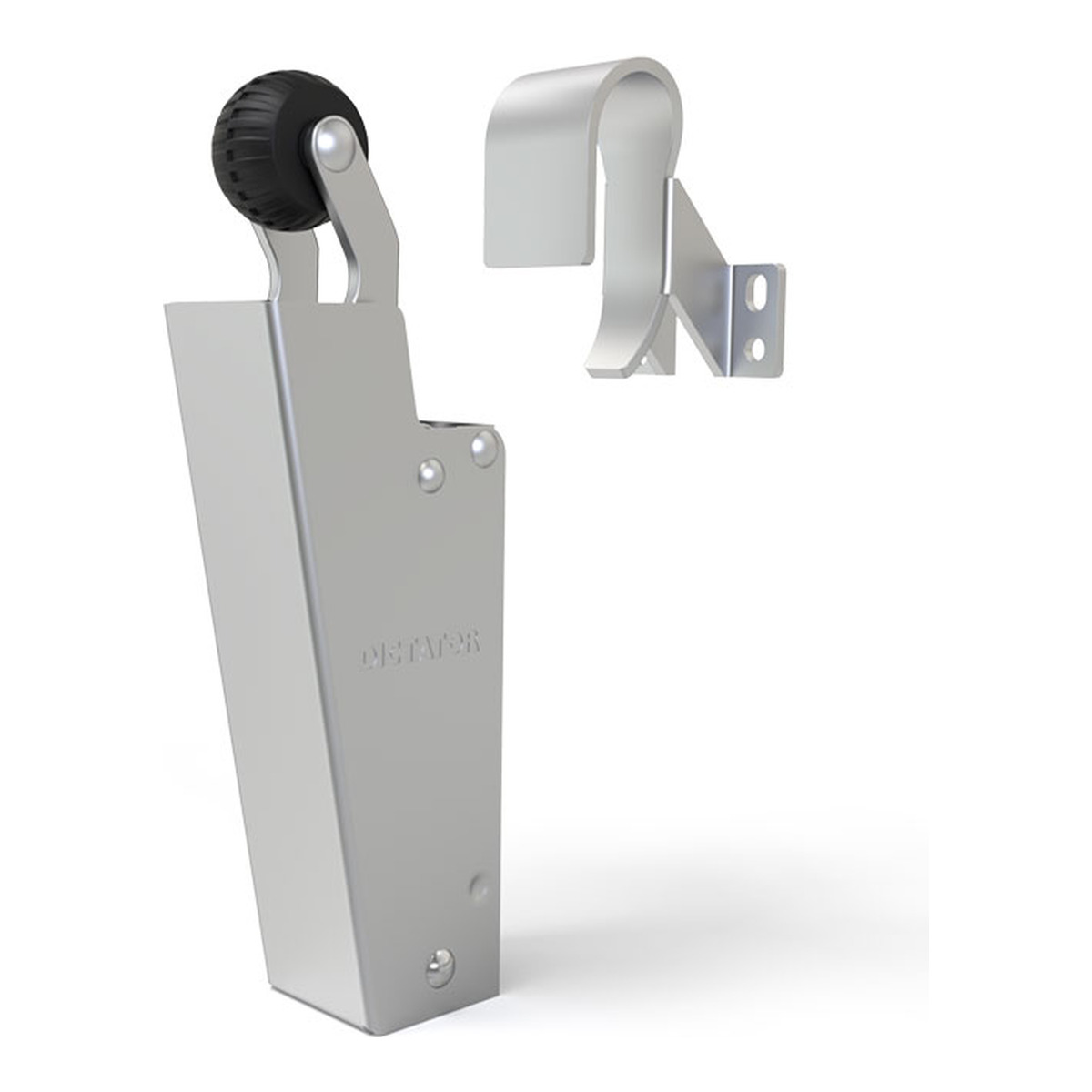

Dictator Türdämpfer V 1600 mattverchromt Der Türdämpfer V1600 ist für Zimmer- und Eingangstüren geeignet. Vielseitig einsetzbares Modell mit geschlossenem Design-Gehäuse Auswahl des richtigen Hakens- Haken 1009: Gleichliegende Türen- Haken 1013: Aufliegende Türen (15 - 30 mm)- Haken 1011: Zurückliegende Türen (10 - 20 mm) Nur geeignet für senkrechte Montage! Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator V1600 mattverchromt  mattverchromt  20 N  Haken 1009  300464X    mattverchromt  20 N  Haken 1013  300972X    mattverchromt  50 N  Haken 1009  300460X    mattverchromt  50 N  Haken 1011  300457    mattverchromt  50 N  Haken 1013  300461X    mattverchromt  80 N  Haken 1009  300480X

Dictator Türdämpfer V 1600 Edelstahl V2A Zylinder aus Edelstahl Der Türdämpfer V1600 ist für Zimmer- und Eingangstüren geeignet. Vielseitig einsetzbares Modell mit geschlossenem Design-Gehäuse Auswahl des richtigen Hakens- Haken 1009: Gleichliegende Türen- Haken 1013: Aufliegende Türen (15 - 30 mm)- Haken 1011: Zurückliegende Türen (10 - 20 mm) Nur geeignet für senkrechte Montage! Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator V 1600 Edelstahl V2A  Edelstahl  20 N  Haken 1009  300610    Edelstahl  50 N  Haken 1009  300612    Edelstahl  80 N  Haken 1009  300614

Dictator Türdämpfer V 1600 grau Der Türdämpfer V1600 ist für Zimmer- und Eingangstüren geeignet. Vielseitig einsetzbares Modell mit geschlossenem Design-Gehäuse Auswahl des richtigen Hakens- Haken 1009: Gleichliegende Türen- Haken 1013: Aufliegende Türen (15 - 30 mm)- Haken 1011: Zurückliegende Türen (10 - 20 mm) Nur geeignet für senkrechte Montage! Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator V 1600 grau  grau  50 N  Haken 1013  300964

Dictator V 1600 Universal-Türdämpfer glanzverchromt Türdämpfer Dictator V1600 für Haustüren und Zimmertüren Der Türdämpfer Dictator V1600 ist für Zimmertüren und Eingangstüren geeignet. Der V 1600 ist mit dem gleichen patentierten, nicht sichtbaren Befestigungssystem ausgestattet, wie der Türdämpfer VS 2000. Der Zylinder ist komplett verkleidet. Der Türdämpfer bietet durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und die unsichtbare Befestigung ein sehr ansprechendes Design.Besonderes Merkmal des V 1600 ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er in Nirosta hergestellt. Montage Dictator V 1600 Universal-Türdämpfer: Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, mit dem Haken Typ 1011 ist der V 1600 auch für die Montage an 10 - 20 mm zurückliegende Türen geeignet. Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator V1600 glanzverchromt  glanzverchromt  20 N  Haken 1009  300464    glanzverchromt  20 N  Haken 1013  300967    glanzverchromt  50 N  Haken 1009  300460    glanzverchromt  50 N  Haken 1011  300629    glanzverchromt  50 N  Haken 1013  300461    glanzverchromt  80 N  Haken 1009  300480    glanzverchromt  80 N  Haken 1013  300951
