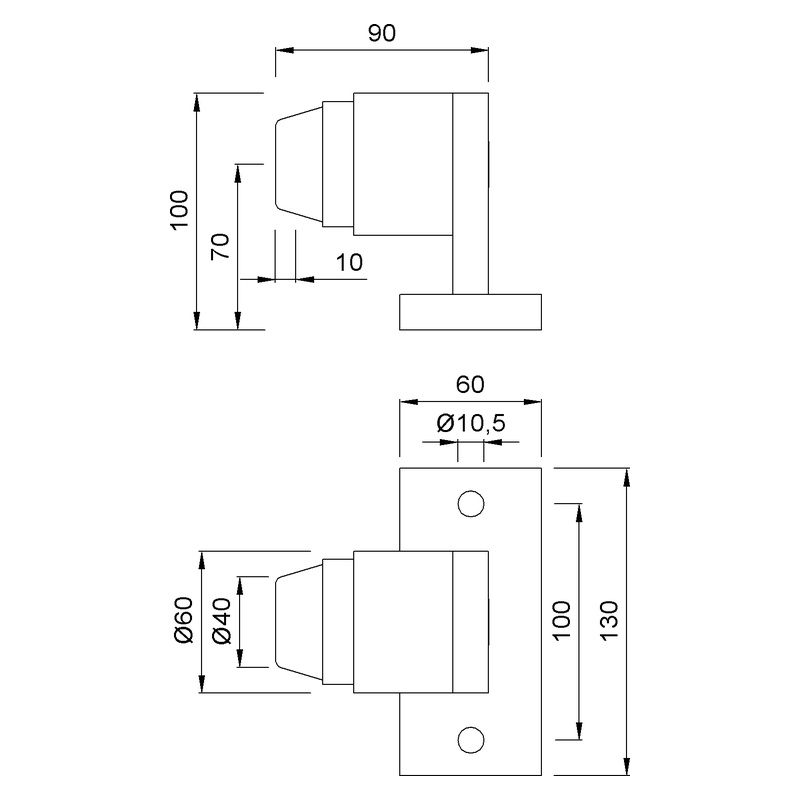

KWS 2021 Türpuffer gefedert Aufschrauben 200 kg

Wandpuffer KWS 2051Gefederter Wandpuffer, einstellbar ±10° — bis 100 kg Türgewicht, Aluminium Kurz & KnappGefederter Wandpuffer für Türen bis 100 kgWinkeleinstellung ±10° für nicht rechtwinklige EinbausituationenMaterial: AluminiumPuffer aus Gummi (schwarz), federnd gelagertVE: 1 Stück, inkl. Befestigungsmaterial und Stahl-Halterung KWS 2051 — BeschreibungDer KWS 2051 ist ein gefederter Wandpuffer aus Aluminium mit einstellbarer Winkelposition. Das Pufferelement lässt sich nach rechts und links um bis zu 10° schwenken, sodass die Tür auch bei nicht rechtwinkligen Einbausituationen optimal abgefangen wird.Die Montage erfolgt über ein Befestigungselement mit eingelegter Stahl-Halterung, das mit 2 Schrauben und Dübeln an der Wand befestigt wird. Das Türpufferelement wird aufgesteckt, in die gewünschte Schrägstellung gebracht und mit einer Schraube gesichert. Vorteile & BesonderheitenEinstellbar ±10° — Pufferelement schwenkbar für schräge WandsituationenGefederte Aufnahme — absorbiert die Aufprallenergie schwerer TürenBis 100 kg Türgewicht — geeignet für schwere InnentürenStahl-Halterung integriert — stabile Befestigung trotz SchwenkfunktionOptimaler Aufprallwinkel — Tür soll im 90°-Winkel am Puffer anschlagenMade in Germany — Woelm GmbH, Heiligenhaus EinsatzbereichDer KWS 2051 eignet sich besonders dort, wo die Tür nicht rechtwinklig auf die Wand trifft:Schrägwände und NischenTüren, die nicht genau im 90°-Winkel öffnenFlure mit versetzten WandabschnittenÜberall dort, wo ein fester Wandpuffer (KWS 2049) nicht optimal ausgerichtet werden kann Technische DatenEigenschaftWertProdukttypWandpuffer gefedert, einstellbarMax. Türgewicht100 kgEinstellbereich±10° (rechts/links)MaterialAluminiumPufferGummi, gefedert, schwarzMontageWandmontage (Befestigungselement mit Stahl-Halterung)Gewicht (Alu)0,570 kgVE1 Stück Material & OberflächeAluminium: .02 silberfarbig einbrennlackiert, .03 schwarz, .10 dunkelbraun, .31 eloxiert (E5/E6), .35 Edelstahl EffektAluminium pulverbeschichtet: .70 farbig nach RAL MontagehinweiseBefestigungselement mit eingelegter Stahl-Halterung bei größtmöglichem Abstand zum Türband mit 2 Schrauben und Dübeln an der Wand befestigen.Türpufferelement aufstecken und in die gewünschte Schrägstellung bringen.Ziel: Tür soll beim Öffnen im Winkel von 90° am Puffer anschlagen.Pufferelement mit einer Schraube sichern. Lieferumfang1× Wandpuffer KWS 2051 (gefedert, einstellbar)1× Befestigungselement mit Stahl-HalterungBefestigungsmaterial (Schrauben, Dübel) Normen & ZertifizierungenISO 9001 QualitätsmanagementISO 14001 UmweltmanagementISO 45001 ArbeitsschutzDIN EN 1090 Tragwerke aus Stahl/AluminiumMade in Germany (Woelm GmbH, Heiligenhaus) Häufig gestellte FragenWann brauche ich den einstellbaren KWS 2051 statt dem festen KWS 2049?Wenn die Tür nicht rechtwinklig auf die Wand trifft — z. B. bei Schrägwänden, Nischen oder versetzten Wandabschnitten. Der KWS 2051 lässt sich um ±10° schwenken.Für welches Türgewicht ist der KWS 2051 geeignet?Bis 100 kg. Gleiche Belastbarkeit wie der feste KWS 2049.Wie wird die Winkeleinstellung fixiert?Das Pufferelement wird in die gewünschte Position geschwenkt und mit einer Schraube gesichert. Die Stahl-Halterung im Befestigungselement sorgt für Stabilität.Kann die Einstellung nachträglich geändert werden?Ja. Schraube lösen, Pufferelement neu ausrichten und wieder festziehen.Gibt es den KWS 2051 auch in Messing?Nein. Der KWS 2051 ist ausschließlich in Aluminium erhältlich. Für Messing-Ausführungen den festen KWS 2049 wählen.Kann der KWS 2051 als Pfostenpuffer verwendet werden?Ja. Der KWS 2911 und KWS 2921 sind Pfostenpuffer mit integriertem KWS 2051. Häufige Fragen zur AuswahlKWS 2051 oder KWS 2049?KWS 2049 ist der Standard-Wandpuffer für rechtwinklige Einbausituationen. KWS 2051 wählen, wenn die Wand schräg steht oder die Tür nicht im 90°-Winkel auftrifft.Reicht der Einstellbereich von ±10°?Für die meisten Einbausituationen ja. Bei stärkeren Abweichungen sollte die Wandbefestigung angepasst oder ein Bodenpuffer in Betracht gezogen werden.Wandpuffer oder Bodenpuffer für schwere Türen?Wandpuffer bis 100 kg (KWS 2049/2051). Für Türen bis 200 kg einen Bodenpuffer wie KWS 2021 oder KWS 2120 verwenden.

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

KWS 2029 Wandpuffer Wandpuffer aus Aluminium zum Anschrauben im Winkel Boden/Wand für Türen bis 30 kg. Mit Befestigungsmaterial. Kurz & Knapp Wandpuffer — Montage im Winkel Boden/Wand Max. Türgewicht 30 kg Material: Aluminium Gummipuffer schwarz (auf Anfrage weiß) Befestigungsmaterial inklusive Verpackungseinheit: 10 Stück Produktbeschreibung Der KWS 2029 ist ein Wandpuffer aus Aluminium, der im Winkel zwischen Boden und Wand montiert wird. Das Puffergehäuse wird bei größtmöglichem Abstand zum Türband mit zwei Schrauben und Dübeln an die Wand geschraubt. Vor der Montage wird der Gummipuffer entfernt und nach dem Verschrauben wieder eingesetzt. Der Gummi ist standardmäßig schwarz und auf Anfrage in Weiß lieferbar. Der KWS 2029 ist die Wandmontage-Alternative zum Bodenpuffer KWS 2028 und eignet sich besonders, wenn eine Bodenmontage nicht möglich oder unerwünscht ist. Vorteile Wandmontage — Ideal, wenn Bodenmontage nicht möglich ist Position im Winkel Boden/Wand — Schützt Wand und Sockelleiste gleichzeitig Stabile Befestigung — Zwei Schrauben mit Dübeln Leichte Aluminiumkonstruktion — Korrosionsbeständig und wirtschaftlich Große Farbauswahl — Einbrennlackiert, eloxiert und pulverbeschichtet Einfacher Gummitausch — Puffergummi zum Ein- und Aussetzen Einsatzbereich Der KWS 2029 eignet sich für leichte Türen bis 30 kg: Innentüren in Wohnungen und Büros Bereiche, in denen eine Bodenmontage nicht möglich ist (z. B. Fußbodenheizung, empfindliche Bodenbeläge) Schutz von Sockelleisten und Wandbereichen im Fussbodenbereich Öffentliche Gebäude mit leichtem Türbestand Nachrüstung an bestehenden Türen Technische Daten EigenschaftWert TypWandpuffer MontageWandmontage (Anschrauben im Winkel Boden/Wand) Max. Türgewicht30 kg MaterialAluminium PufferGummi, schwarz (auf Anfrage weiß) Befestigung2 Schrauben mit Dübeln Gewicht0,160 kg Verpackungseinheit10 Stück Material & Oberflächen AusführungBeschreibung .02Silberfarbig einbrennlackiert .10Dunkelbraun einbrennlackiert .03Schwarz einbrennlackiert .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert .71RAL 9010 reinweiß pulverbeschichtet .72RAL 9016 verkehrsweiß pulverbeschichtet .76RAL 3003 rubinrot pulverbeschichtet .75RAL 5003 saphirblau pulverbeschichtet .74RAL 8077 dunkelbraun pulverbeschichtet .77DB 703 anthrazit pulverbeschichtet .73RAL 9005 schwarz matt pulverbeschichtet Montagehinweise Das Puffergehäuse bei größtmöglichem Abstand zum Türband im Winkel Boden/Wand mit zwei Schrauben in Verbindung mit Dübeln an die Wand schrauben. Das vorher entfernte Puffergummi wieder einsetzen. Montagereihenfolge Gummipuffer aus dem Gehäuse entnehmen Gehäuse im Winkel Boden/Wand mit zwei Schrauben und Dübeln befestigen Gummipuffer wieder einsetzen Lieferumfang 1× KWS 2029 Wandpuffer 1× Gummipuffer, schwarz Befestigungsmaterial (2 Schrauben, Dübel) Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2029 Wie wird der KWS 2029 montiert?Das Gehäuse wird im Winkel zwischen Boden und Wand mit zwei Schrauben und Dübeln an die Wand geschraubt. Der Gummipuffer wird vor der Montage entfernt und danach wieder eingesetzt. Für welches Türgewicht ist der KWS 2029 geeignet?Für Türen bis maximal 30 kg. Ist der Gummipuffer austauschbar?Ja. Als Ersatzgummi steht KWS 9916 zur Verfügung. Worin unterscheidet sich der KWS 2029 vom KWS 2028?Der KWS 2029 ist ein Wandpuffer (Wandmontage im Winkel Boden/Wand), der KWS 2028 ein Bodenpuffer (Bodenmontage). Beide tragen Türen bis 30 kg und sind aus Aluminium. Eignet sich der KWS 2029 für Leichtbauwände?Grundsätzlich ja, sofern geeignete Dübel verwendet werden. Bei Gipskartonwänden sind Hohlraumdübel zu verwenden. Die Wandstärke und der Untergrund müssen die Belastung aufnehmen können. Kaufberatung: Türpuffer wählen Wann ist ein Wandpuffer besser als ein Bodenpuffer?Ein Wandpuffer wie der KWS 2029 ist die richtige Wahl, wenn eine Bodenmontage nicht möglich ist — z. B. bei Fußbodenheizung, empfindlichen Bodenbelägen oder wenn der Boden nicht gebohrt werden darf. KWS 2029 oder KWS 2009 — welcher Wandpuffer?Der KWS 2029 wird im Winkel Boden/Wand montiert und besteht aus Aluminium. Der KWS 2009 ist ein zylindrischer Wandpuffer in 4 Längen (60–120 mm) aus Stahl, Messing oder Edelstahl-Rostfrei und wird frei an der Wand positioniert. Welcher Puffer schützt die Sockelleiste am besten?Der KWS 2029 schützt durch seine Position im Winkel Boden/Wand sowohl die Wand als auch die Sockelleiste. Bodenpuffer schützen dagegen primär den Wandbereich auf Höhe des Türblatts.

KWS 1043 Tretbolzen Stahl — bis 200 kg Schwerlast-Tretbolzen aus Stahl mit 120 mm Hub. Für schwere Türen und Tore bis 200 kg. Fussbetätigung mit serienmäßiger Konterfeder. Kurz & Knapp Schwerlast-Tretbolzen aus Stahl für Türen und Tore bis 200 kg 120 mm Hub, Gehäuse aus Stahl, Gummistopfen schwarz Fussbetätigung, Konterfeder serienmäßig Montage mit 3 Schrauben an Tür, Abstand Unterkante Tür bis Stopfen 20 mm Gesamtlänge 445 mm, Eigengewicht 1,900 kg Aufgrund Abmessungen und Gewicht ausschließlich für schwere Türen und Tore Produktbeschreibung Der KWS 1043 ist ein Schwerlast-Tretbolzen aus Stahl für besonders schwere Türen und Tore bis 200 kg. Mit einem Hub von 120 mm, einer Gesamtlänge von 445 mm und einem Eigengewicht von 1,900 kg ist er deutlich massiver als die Aluminium-Tretbolzen der Serie KWS 1040–1042. Der Tretbolzen wird per Fuß heruntergedrückt, bis sich der Gummistopfen auf dem Boden festpresst. Die serienmäßige Konterfeder erhöht den Anpressdruck und sorgt für zuverlässige Feststellung auch gegen hohe Schließkräfte. Durch leichten Druck auf die Sperrplatte wird die Tür freigegeben. Aufgrund seiner Abmessungen und seines Eigengewichts ist der KWS 1043 ausschließlich für schwere Türen und Tore vorgesehen, bei denen die Aluminium-Modelle an ihre Belastungsgrenze stoßen. Funktionsprinzip Der KWS 1043 arbeitet nach dem Tretbolzen-Prinzip: Feststellen: Tretbolzen per Fuß herunterdrücken, bis der Gummistopfen sich auf dem Boden festpresst. Die Tür wird in der gewünschten Position fixiert. Freigeben: Leichter Druck auf die Sperrplatte gibt den Tretbolzen frei. Der Bolzen fährt in das Gehäuse zurück. Konterfeder: Die serienmäßige Konterfeder erhöht den Anpressdruck des Tretbolzens und hält auch sehr schwere Türen und Tore bis 200 kg zuverlässig fest. Die Feststellung erfolgt stufenlos — die Tür oder das Tor kann in jedem beliebigen Öffnungswinkel fixiert werden. Vorteile 200 kg Tragfähigkeit — Für besonders schwere Türen und Tore ausgelegt Stahlgehäuse — Robuste Konstruktion für hohe mechanische Beanspruchung 120 mm Hub — Großer Hub für ausreichend Bodenabstand Konterfeder serienmäßig — Erhöhter Anpressdruck für zuverlässige Feststellung Stufenlose Feststellung — Tür in jedem Öffnungswinkel fixierbar Fussbetätigung — Bedienung ohne Bücken Einsatzbereich Der KWS 1043 ist ausschließlich für schwere Türen und Tore bis 200 kg vorgesehen: Schwere Stahltüren in Industrie- und Gewerbebauten Hallentore und Werkstatttore Schwere Außentüren und Eingangstüren Türen und Tore mit starken Türschließern Hinweis: Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg ist der KWS 1043 nicht für leichte oder mittelschwere Türen geeignet. Für Türen bis 100 kg empfehlen sich die Aluminium-Tretbolzen KWS 1040–1042. Technische Daten EigenschaftWert TypTretbolzen Schwerlast GehäuseStahl StopfenGummi, schwarz Hub120 mm Gesamtlänge445 mm Max. Türgewicht200 kg KonterfederSerienmäßig BetätigungFussbetätigung Montage3 Schrauben an Tür Abstand Unterkante Tür bis Stopfen20 mm Gewicht1,900 kg Türschließer-kompatibelJa Material & Oberflächen Stahl AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert Hinweis: Der KWS 1043 ist ausschließlich in Stahl erhältlich. Für Aluminium-Ausführungen mit zusätzlichen Oberflächenvarianten eignen sich die Modelle KWS 1040–1042. Montagehinweise Feststeller (Türmontage) Der KWS 1043 wird mit 3 Schrauben direkt am unteren Türblatt montiert. Der Abstand zwischen Unterkante Tür und Gummistopfen muss 20 mm betragen (abweichend von den Aluminium-Modellen mit 5–10 mm). Wichtige Hinweise Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg muss das Türblatt ausreichend stabil sein. Das Türblatt muss die zusätzliche Last des Tretbolzens tragen können, ohne sich zu verziehen. Montageanleitung und Bohrschablone liegen bei. Lieferumfang 1× KWS 1043 Tretbolzen Stahl mit Konterfeder 1× Gummistopfen schwarz Befestigungsmaterial (3 Schrauben) Montageanleitung und Bohrschablone Einsatz mit Türschließer Der KWS 1043 ist mit Türschließern kombinierbar. Die serienmäßige Konterfeder erhöht den Anpressdruck und hält auch Türen und Tore mit starken Türschließern zuverlässig fest. Das Stahlgehäuse und die 200 kg Tragfähigkeit sind für die hohen Schließkräfte schwerer Türen und Tore ausgelegt. Durch leichten Druck auf die Sperrplatte wird der Tretbolzen freigegeben und die Tür bzw. das Tor schließt selbsttätig. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Tragfähigkeit des Türblatts vor Montage prüfen (Eigengewicht Tretbolzen 1,900 kg) Häufige Fragen zum KWS 1043 Worin unterscheidet sich der KWS 1043 von den KWS 1040–1042?Der KWS 1043 besteht aus Stahl (statt Aluminium), trägt bis 200 kg (statt 100 kg), hat eine Gesamtlänge von 445 mm und wiegt 1,900 kg. Er ist ausschließlich für schwere Türen und Tore vorgesehen. Die KWS 1040–1042 sind kompakter und leichter. Warum beträgt der Abstand Unterkante Tür bis Stopfen 20 mm statt 5–10 mm?Der größere Abstand von 20 mm ist konstruktionsbedingt durch die massivere Bauform des Stahlgehäuses. Dieser Wert muss bei der Montage eingehalten werden. Ist der KWS 1043 für normale Innentüren geeignet?Nein. Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg ist der KWS 1043 nur für schwere Türen und Tore sinnvoll. Für normale Türen bis 100 kg empfehlen sich die Aluminium-Tretbolzen KWS 1040–1042. Benötigt der KWS 1043 eine Bodenbuchse?Nein. Der KWS 1043 arbeitet ohne Bodenbuchse. Der Gummistopfen presst sich direkt auf den Boden. Die Konterfeder sorgt für ausreichend Anpressdruck. Gibt es den KWS 1043 in Edelstahl?Nein. Der KWS 1043 ist ausschließlich in Stahl erhältlich (Ausführungen .02, .03, .10). Für Aluminium-Gehäuse mit Edelstahl-Tretbolzen eignen sich die KWS 1040–1042. Kann der KWS 1043 an Toren eingesetzt werden?Ja. Der KWS 1043 ist explizit für schwere Türen und Tore bis 200 kg ausgelegt. Die stabile Stahlkonstruktion und die Konterfeder bieten ausreichend Haltekraft. Funktioniert der KWS 1043 mit Türschließern?Ja. Die serienmäßige Konterfeder erhöht den Anpressdruck und hält die Tür zuverlässig gegen die Schließkraft des Türschließers fest. Kaufberatung: Tretbolzen wählen Wann brauche ich den KWS 1043 statt KWS 1040–1042?Den KWS 1043 wählen, wenn die Tür oder das Tor über 100 kg wiegt. Für Türen bis 100 kg sind die leichteren Aluminium-Modelle KWS 1040–1042 mit Bodenbuchse die bessere Wahl. Tretbolzen oder Fanghaken für schwere Türen?Tretbolzen (KWS 1043) ermöglichen stufenlose Feststellung in jedem Öffnungswinkel. Fanghaken-Feststeller (KWS 1009, 1010) fixieren in einer definierten Position. Der KWS 1043 ist mit 200 kg Tragfähigkeit für die schwersten Türen ausgelegt. Welche Alternative für Tore über 200 kg?Für Tore über 200 kg eignen sich die KWS Torfeststeller-Serien. Der KWS 1043 ist der stärkste Tretbolzen im KWS-Programm für Türen. Darf ein Tretbolzen an Brandschutztüren eingesetzt werden?Nein. Tretbolzen sind mechanische Türfeststeller ohne bauaufsichtliche Zulassung als Feststellanlage. Für Brandschutz- und Rauchschutztüren werden zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 Feststellanlage. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

KWS 2001 Bodenpuffer flach Flacher Bodenpuffer zum Aufschrauben für Türen bis 50 kg. Erhältlich in Aluminium, Messing und Edelstahl-Rostfrei. Mit Befestigungsmaterial und Verdrehsicherung durch Einlasszapfen. Kurz & Knapp Bodenpuffer flach — niedrige, unauffällige Bauform Max. Türgewicht 50 kg Material: Aluminium, Messing oder Edelstahl-Rostfrei Gummipuffer schwarz (auf Anfrage weiß) Befestigungsmaterial inklusive, Zapfen verhindert Verdrehen Verpackungseinheit: 20 Stück Produktbeschreibung Der KWS 2001 ist ein flacher Bodenpuffer zum Aufschrauben. Er wird bei größtmöglichem Abstand zum Türband auf dem Boden montiert und fängt den Schwung von Türen bis 50 kg zuverlässig ab. Ein in den Boden einzulassender Zapfen verhindert das Verdrehen des Türpuffers. Der Puffer besteht aus schwarzem Gummi und ist auf Anfrage auch in Weiß lieferbar. Zum Höhenausgleich stehen die Unterlagen KWS 1557 (5 mm), KWS 1558 (10 mm) und KWS 1559 (15 mm) zur Verfügung. Vorteile Flache Bauform — Geringe Aufbauhöhe, minimale Stolpergefahr Hohe Belastbarkeit — Für Türen bis 50 kg ausgelegt Drei Materialoptionen — Aluminium, Messing und Edelstahl-Rostfrei Verdrehsicherung — Einlasszapfen verhindert dauerhaft das Verdrehen Einfache Montage — Eine Schraube mit Dübel, Befestigungsmaterial inklusive Höhenausgleich möglich — Unterlagen in 5, 10 und 15 mm verfügbar Einsatzbereich Der KWS 2001 eignet sich für leichte bis mittelschwere Türen bis 50 kg: Innentüren in Wohn- und Gewerbebauten Büroräume, Praxen und Beratungsräume Öffentliche Gebäude: Krankenhäuser, Kindertagesstätten, Schulen Bereiche mit erhöhtem Schutzanspruch für Wände und Einrichtungsgegenstände Nachrüstung an bestehenden Türen Technische Daten EigenschaftWert TypBodenpuffer flach MontageBodenmontage (Aufschrauben) Max. Türgewicht50 kg MaterialAluminium, Messing oder Edelstahl-Rostfrei PufferGummi, schwarz (auf Anfrage weiß) VerdrehsicherungEinlasszapfen im Boden Gewicht (Aluminium)0,065 kg Gewicht (Messing)0,075 kg Gewicht (Edelstahl-Rostfrei)0,075 kg Verpackungseinheit20 Stück Material & Oberflächen Aluminium AusführungBeschreibung .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert .71RAL 9010 reinweiß pulverbeschichtet .72RAL 9016 verkehrsweiß pulverbeschichtet .76RAL 3003 rubinrot pulverbeschichtet .75RAL 5003 saphirblau pulverbeschichtet .74RAL 8077 dunkelbraun pulverbeschichtet .77DB 703 anthrazit pulverbeschichtet .73RAL 9005 schwarz matt pulverbeschichtet Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt .83Poliert Montagehinweise Den Türpuffer bei größtmöglichem Abstand zum Türband mit einer Schraube in Verbindung mit einem Dübel auf den Boden schrauben. Der in den Boden einzulassende Zapfen verhindert ein Verdrehen des Türpuffers. Höhenausgleich Zum Höhenausgleich wird die zusätzliche Verwendung einer Unterlage empfohlen: KWS 1557 — Unterlage 5 mm KWS 1558 — Unterlage 10 mm KWS 1559 — Unterlage 15 mm Lieferumfang 1× KWS 2001 Bodenpuffer 1× Gummipuffer, schwarz Befestigungsmaterial (Schraube, Dübel) Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2001 Für welches Türgewicht ist der KWS 2001 geeignet?Der KWS 2001 ist für Türen bis maximal 50 kg ausgelegt. Welche Materialien stehen zur Verfügung?Aluminium (eloxiert oder pulverbeschichtet), Messing (matt, vernickelt, poliert) und Edelstahl-Rostfrei (matt oder poliert). Wie wird der Türpuffer gegen Verdrehen gesichert?Ein in den Boden einzulassender Zapfen verhindert das Verdrehen. Zusätzliche Schrauben sind nicht erforderlich. Ist der Gummipuffer austauschbar?Ja. Als Ersatzgummi stehen KWS 9920 (schwarz) und KWS 9924 (weiß) zur Verfügung. Was tun bei unterschiedlichen Bodenhöhen?KWS bietet Unterlagen in drei Höhen: KWS 1557 (5 mm), KWS 1558 (10 mm) und KWS 1559 (15 mm) zum Höhenausgleich. Worin unterscheidet sich der KWS 2001 vom KWS 2003?Der KWS 2001 ist für Türen bis 50 kg ausgelegt, der KWS 2003 für Türen bis 40 kg. Beide haben die gleiche flache Bauform. Kaufberatung: Türpuffer wählen Bodenpuffer oder Wandpuffer — welcher Typ ist richtig?Bodenpuffer wie der KWS 2001 werden auf dem Boden montiert und fangen die Tür im unteren Bereich ab. Wandpuffer (z. B. KWS 2009, KWS 2029) werden an der Wand befestigt und eignen sich, wenn eine Bodenmontage nicht möglich ist. Aluminium, Messing oder Edelstahl — welches Material?Aluminium ist leicht und wirtschaftlich. Messing bietet eine hochwertige Optik für repräsentative Bereiche. Edelstahl-Rostfrei ist besonders korrosionsbeständig und eignet sich für Feuchträume und hygienisch sensible Bereiche. Wie viel Türgewicht muss der Puffer aufnehmen?Standard-Innentüren aus Holz wiegen 20–40 kg. Für leichte Türen genügen Modelle bis 25 kg (KWS 2015, 2016). Für mittelschwere Türen empfehlen sich Modelle bis 40–50 kg (KWS 2001, 2003, 2022). Kann der Türpuffer nachgerüstet werden?Ja. Alle KWS Bodenpuffer lassen sich nachträglich montieren. Voraussetzung ist ein tragfähiger Bodenbelag und ausreichend Platz für Dübel und Einlasszapfen.

KWS 2006 Wandpuffer Wandpuffer zum Anschrauben für Türen bis 80 kg. Erhältlich in Aluminium und Messing. Mit Befestigungsmaterial, Gummipuffer schwarz. Kurz & Knapp Wandpuffer zum Anschrauben — kompakte Bauform Max. Türgewicht 80 kg Material: Aluminium oder Messing Gummipuffer schwarz (auf Anfrage weiß oder grau) Wandabstand 30 mm Befestigungsmaterial inklusive Verpackungseinheit: 20 Stück Produktbeschreibung Der KWS 2006 ist ein Wandpuffer zum Anschrauben. Er wird mit einer Schraube in Verbindung mit einem Dübel direkt an die Wand montiert und fängt den Schwung von Türen bis 80 kg zuverlässig ab. Der Wandabstand beträgt 30 mm. Der Puffer besteht aus schwarzem Gummi und ist auf Anfrage auch in Weiß oder Grau lieferbar. Als Ersatzgummi steht KWS 9910 zur Verfügung. Vorteile Hohe Belastbarkeit — Für Türen bis 80 kg ausgelegt Einfache Montage — Eine Schraube mit Dübel, Befestigungsmaterial inklusive Zwei Materialoptionen — Aluminium (eloxiert oder pulverbeschichtet) und Messing (matt oder poliert) Austauschbarer Gummipuffer — Ersatzgummi KWS 9910 separat erhältlich Farbvielfalt — Zahlreiche Oberflächen von silberfarbig über RAL-Farben bis Messing Made in Germany — Fertigung durch KWS Baubeschläge (Woelm GmbH) Einsatzbereich Der KWS 2006 eignet sich für mittelschwere bis schwere Türen bis 80 kg: Innentüren in Wohn- und Gewerbebauten Büro- und Verwaltungsgebäude Öffentliche Gebäude: Schulen, Krankenhäuser, Kindertagesstätten Bereiche mit erhöhtem Wandschutz-Anspruch Nachrüstung an bestehenden Türen Ideal wenn keine Bodenmontage möglich ist oder die Tür im mittleren Bereich abgefangen werden soll. Technische Daten EigenschaftWert TypWandpuffer MontageWandmontage (Aufschrauben) Max. Türgewicht80 kg MaterialAluminium oder Messing PufferGummi, schwarz (auf Anfrage weiß oder grau) Wandabstand30 mm Gewicht (Aluminium)0,055 kg Gewicht (Messing)0,085 kg Verpackungseinheit20 Stück Material & Oberflächen Aluminium AusführungBeschreibung .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert .71RAL 9010 reinweiß pulverbeschichtet .72RAL 9016 verkehrsweiß pulverbeschichtet .76RAL 3003 rubinrot pulverbeschichtet .75RAL 5003 saphirblau pulverbeschichtet .74RAL 8077 dunkelbraun pulverbeschichtet .77DB 703 anthrazit pulverbeschichtet .73RAL 9005 schwarz matt pulverbeschichtet .70Farbig pulverbeschichtet (RAL-Farbton angeben) Messing AusführungBeschreibung .62Matt .66Poliert Montagehinweise Den Türpuffer mit einer Schraube in Verbindung mit einem Dübel an die Wand schrauben. Die Montageposition sollte so gewählt werden, dass die Tür im geöffneten Zustand zuverlässig abgefangen wird. Hinweise Tragfähigen Wanduntergrund sicherstellen (Mauerwerk, Beton) Bei Leichtbauwänden geeignete Spezialdübel verwenden Befestigungsmaterial ist im Lieferumfang enthalten Lieferumfang 1× KWS 2006 Wandpuffer 1× Gummipuffer, schwarz Befestigungsmaterial (Schraube, Dübel) Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2006 Für welches Türgewicht ist der KWS 2006 geeignet?Der KWS 2006 ist für Türen bis maximal 80 kg ausgelegt. Welche Materialien stehen zur Verfügung?Aluminium (eloxiert oder pulverbeschichtet) und Messing (matt oder poliert). Ist der Gummipuffer austauschbar?Ja. Als Ersatzgummi steht KWS 9910 zur Verfügung. Der Puffer ist auf Anfrage auch in Weiß oder Grau lieferbar. Wie groß ist der Wandabstand?Der Wandabstand beträgt 30 mm. Dies reicht aus, um den Türschwung zuverlässig abzufangen. Kann der KWS 2006 nachgerüstet werden?Ja. Der Wandpuffer lässt sich nachträglich an jeder tragfähigen Wand montieren. Es wird lediglich ein Bohrloch für Schraube und Dübel benötigt. Worin unterscheidet sich der KWS 2006 vom KWS 2008?Der KWS 2006 wird direkt an die Wand geschraubt. Beim KWS 2008 wird zuerst die Pufferkappe angeschraubt und der Gummipuffer anschließend eingedrückt. Der KWS 2008 ist zusätzlich in Edelstahl-Rostfrei erhältlich. Eignet sich der KWS 2006 für den Außenbereich?Der KWS 2006 ist primär für den Innenbereich konzipiert. Im Außenbereich sollte auf witterungsbeständige Oberflächen (eloxiert oder pulverbeschichtet) geachtet werden. Kaufberatung: Wandpuffer wählen Bodenpuffer oder Wandpuffer — welcher Typ ist richtig?Wandpuffer wie der KWS 2006 werden an der Wand montiert und eignen sich, wenn eine Bodenmontage nicht möglich oder nicht gewünscht ist. Bodenpuffer (z. B. KWS 2001, KWS 2003) werden auf dem Boden montiert und fangen die Tür im unteren Bereich ab. Aluminium oder Messing — welches Material?Aluminium ist leicht, wirtschaftlich und in vielen Oberflächen erhältlich (eloxiert, pulverbeschichtet in RAL-Farben). Messing bietet eine hochwertige Optik für repräsentative Bereiche. Für Feuchträume empfiehlt sich der KWS 2008 in Edelstahl-Rostfrei. Wie viel Türgewicht muss der Puffer aufnehmen?Standard-Innentüren aus Holz wiegen 20–40 kg. Schwere Funktionstüren erreichen 60–80 kg. Der KWS 2006 deckt mit 80 kg die meisten Anforderungen ab. Welcher Ersatzgummi passt zum KWS 2006?Der passende Ersatzgummi ist KWS 9910. Er ist in Schwarz standardmäßig verfügbar, auf Anfrage auch in Weiß oder Grau.
