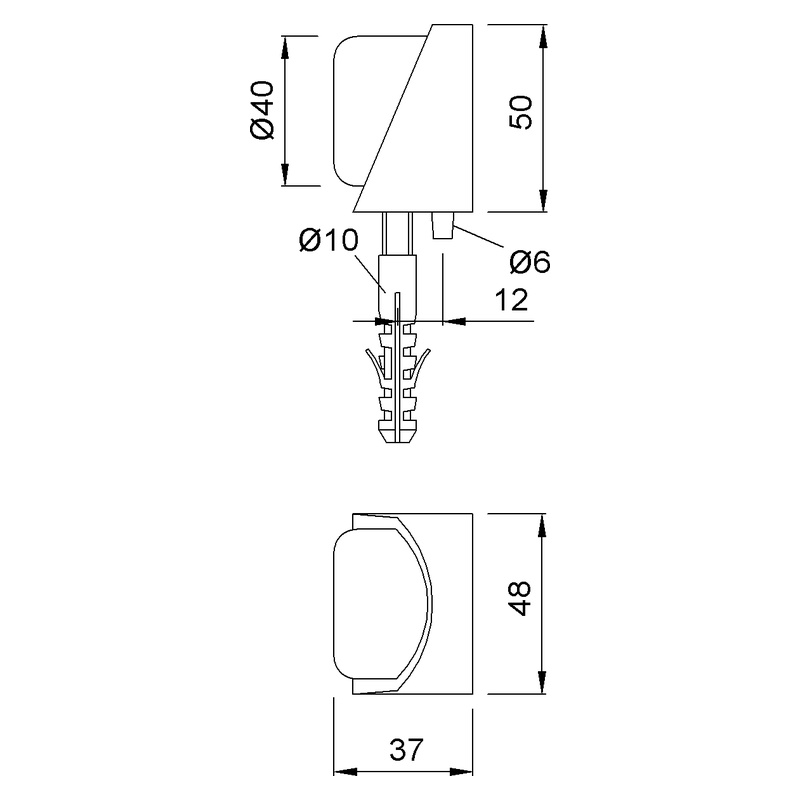

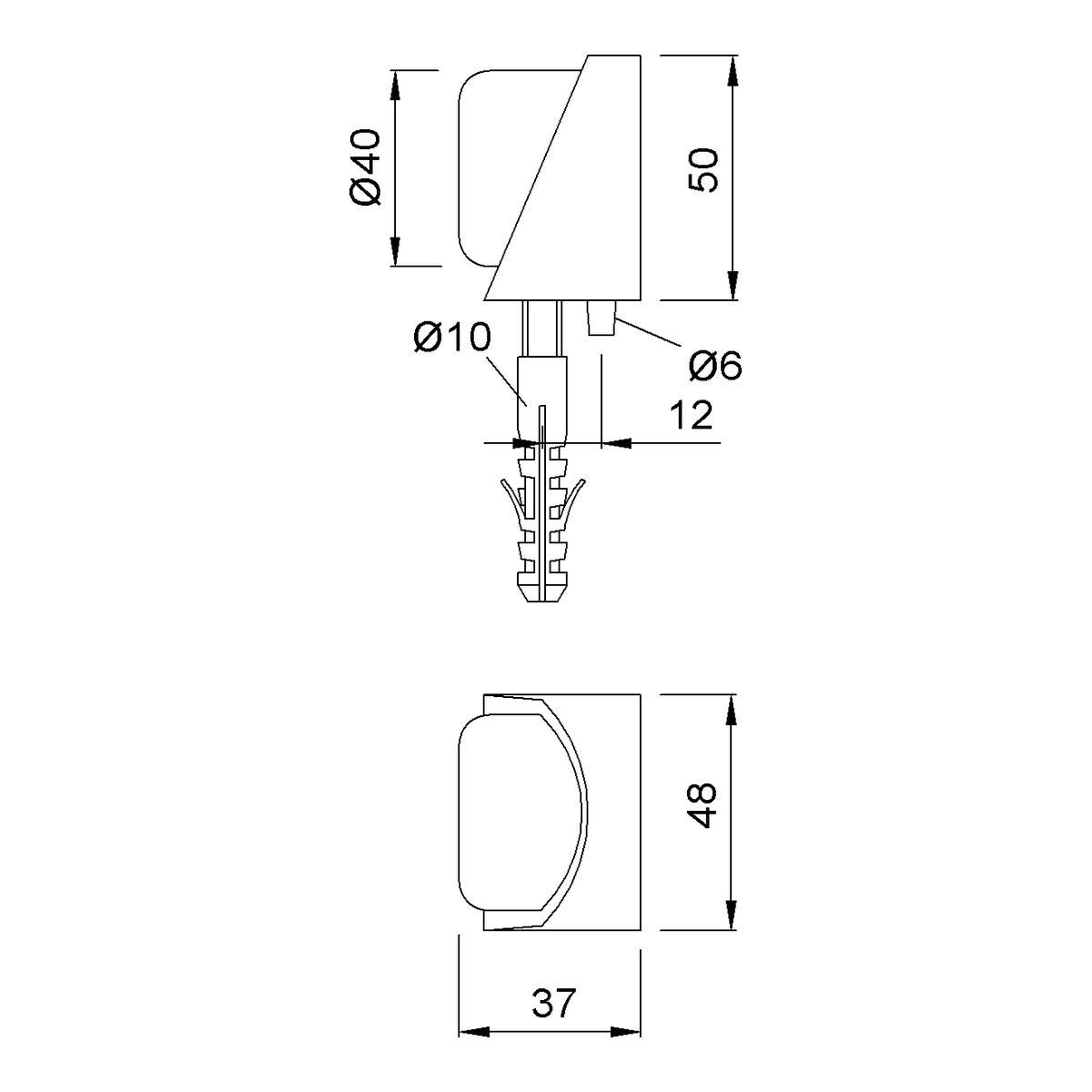

KWS 2028 Türpuffer

KWS 2008 Wandpuffer Wandpuffer zum Anschrauben für Türen bis 80 kg. Erhältlich in Aluminium, Messing und Edelstahl-Rostfrei. Pufferkappe an die Wand schrauben, Gummipuffer eindrücken. Kurz & Knapp Wandpuffer mit Steckmontage — Pufferkappe anschrauben, Gummi eindrücken Max. Türgewicht 80 kg Material: Aluminium, Messing oder Edelstahl-Rostfrei Gummipuffer schwarz (auf Anfrage weiß) Durchmesser Ø 30 mm, Wandabstand 25 mm Befestigungsmaterial inklusive Verpackungseinheit: 20 Stück Produktbeschreibung Der KWS 2008 ist ein Wandpuffer mit zweiteiliger Steckmontage. Die Pufferkappe wird mit einer Schraube in Verbindung mit einem Dübel an die Wand geschraubt. Anschließend wird der Gummipuffer aufgesteckt und eingedrückt. So lässt sich der Gummi bei Verschleiß werkzeuglos austauschen. Der Puffer besteht aus schwarzem Gummi und ist auf Anfrage auch in Weiß lieferbar. Als Ersatzgummi steht KWS 9914 zur Verfügung. Mit einem Durchmesser von Ø 30 mm und 25 mm Wandabstand bietet der KWS 2008 eine kompakte Bauform. Vorteile Hohe Belastbarkeit — Für Türen bis 80 kg ausgelegt Werkzeugloser Gummiwechsel — Gummipuffer einfach herausziehen und neuen eindrücken Drei Materialoptionen — Aluminium, Messing und Edelstahl-Rostfrei Kompakte Bauform — Ø 30 mm Durchmesser, nur 25 mm Wandabstand Einfache Montage — Eine Schraube mit Dübel, Befestigungsmaterial inklusive Made in Germany — Fertigung durch KWS Baubeschläge (Woelm GmbH) Einsatzbereich Der KWS 2008 eignet sich für mittelschwere bis schwere Türen bis 80 kg: Innentüren in Wohn- und Gewerbebauten Büro- und Verwaltungsgebäude Öffentliche Gebäude: Schulen, Krankenhäuser, Kindertagesstätten Feuchträume und hygienisch sensible Bereiche (in Edelstahl-Rostfrei) Bereiche mit erhöhtem Wandschutz-Anspruch Nachrüstung an bestehenden Türen Die Edelstahl-Variante empfiehlt sich besonders für korrosionsgefährdete Umgebungen. Technische Daten EigenschaftWert TypWandpuffer MontageWandmontage (Pufferkappe anschrauben, Gummi eindrücken) Max. Türgewicht80 kg MaterialAluminium, Messing oder Edelstahl-Rostfrei PufferGummi, schwarz (auf Anfrage weiß) DurchmesserØ 30 mm Wandabstand25 mm Gewicht (Aluminium)0,035 kg Gewicht (Messing)0,070 kg Gewicht (Edelstahl-Rostfrei)0,060 kg Verpackungseinheit20 Stück Material & Oberflächen Aluminium AusführungBeschreibung .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert .71RAL 9010 reinweiß pulverbeschichtet .72RAL 9016 verkehrsweiß pulverbeschichtet .76RAL 3003 rubinrot pulverbeschichtet .75RAL 5003 saphirblau pulverbeschichtet .74RAL 8077 dunkelbraun pulverbeschichtet .77DB 703 anthrazit pulverbeschichtet .73RAL 9005 schwarz matt pulverbeschichtet .70Farbig pulverbeschichtet (RAL-Farbton angeben) Messing AusführungBeschreibung .62Matt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt .83Poliert Montagehinweise Die Montage erfolgt in zwei Schritten: Die Pufferkappe mit einer Schraube in Verbindung mit einem Dübel an die Wand schrauben. Das Puffergummi auf die Kappe aufstecken und eindrücken. Hinweise Tragfähigen Wanduntergrund sicherstellen (Mauerwerk, Beton) Bei Leichtbauwänden geeignete Spezialdübel verwenden Befestigungsmaterial ist im Lieferumfang enthalten Gummipuffer lässt sich bei Verschleiß werkzeuglos austauschen Lieferumfang 1× KWS 2008 Pufferkappe 1× Gummipuffer, schwarz (zum Eindrücken) Befestigungsmaterial (Schraube, Dübel) Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2008 Für welches Türgewicht ist der KWS 2008 geeignet?Der KWS 2008 ist für Türen bis maximal 80 kg ausgelegt. Welche Materialien stehen zur Verfügung?Aluminium (eloxiert oder pulverbeschichtet), Messing (matt oder poliert) und Edelstahl-Rostfrei (matt oder poliert). Wie wird der Gummipuffer gewechselt?Der Gummipuffer wird einfach aus der Pufferkappe herausgezogen und ein neuer eingedrückt. Werkzeug ist nicht erforderlich. Ersatzgummi: KWS 9914. Wie groß ist der Wandabstand?Der Wandabstand beträgt 25 mm bei einem Durchmesser von Ø 30 mm. Worin unterscheidet sich der KWS 2008 vom KWS 2006?Beim KWS 2008 wird die Pufferkappe angeschraubt und der Gummi separat eingedrückt — das ermöglicht werkzeuglosen Gummiwechsel. Der KWS 2006 wird als Ganzes verschraubt. Der KWS 2008 ist zudem in Edelstahl-Rostfrei erhältlich. Eignet sich die Edelstahl-Variante für Feuchträume?Ja. Edelstahl-Rostfrei ist korrosionsbeständig und daher für Feuchträume, Sanitärbereiche und hygienisch sensible Umgebungen geeignet. Kann der KWS 2008 nachgerüstet werden?Ja. Der Wandpuffer lässt sich nachträglich an jeder tragfähigen Wand montieren. Es wird lediglich ein Bohrloch für Schraube und Dübel benötigt. Kaufberatung: Wandpuffer wählen KWS 2006 oder KWS 2008 — welcher Wandpuffer?Beide Modelle tragen 80 kg. Der KWS 2006 (Alu/Messing) wird komplett verschraubt. Der KWS 2008 bietet werkzeuglosen Gummiwechsel durch die Steckmontage und ist zusätzlich in Edelstahl-Rostfrei erhältlich. Aluminium, Messing oder Edelstahl — welches Material?Aluminium ist leicht und wirtschaftlich. Messing bietet eine hochwertige Optik für repräsentative Bereiche. Edelstahl-Rostfrei ist besonders korrosionsbeständig und eignet sich für Feuchträume und hygienisch sensible Bereiche. Wie oft muss der Gummipuffer gewechselt werden?Die Lebensdauer hängt von der Beanspruchung ab. In stark frequentierten Bereichen empfiehlt sich eine regelmäßige Sichtprüfung. Ersatzgummi KWS 9914 ist als Zubehör erhältlich. Welcher Wandpuffer für schwere Türen über 80 kg?Für Türen über 80 kg empfehlen sich zylindrische Wandpuffer wie der KWS 2029 oder robustere Bodenpuffer. Alternativ Kontakt mit der Fachberatung aufnehmen.

KWS 2016 Bodenpuffer Ø 30 mm Kompakter Bodenpuffer mit gepresster Pufferkappe zum Aufschrauben für Türen bis 25 kg. Erhältlich in Stahl, Aluminium, Messing und Edelstahl-Rostfrei. Kurz & Knapp Bodenpuffer Ø 30 mm mit gepresster Pufferkappe Max. Türgewicht 25 kg Material: Stahl, Aluminium, Messing oder Edelstahl-Rostfrei Gummipuffer schwarz (auf Anfrage weiß oder grau) Befestigungsmaterial inklusive Verpackungseinheit: 20 Stück Produktbeschreibung Der KWS 2016 ist ein kompakter Bodenpuffer mit gepresster Pufferkappe und einem Durchmesser von 30 mm. Er ist die kleinere Variante zum KWS 2015 (Ø 40 mm) und eignet sich besonders für schmalere Türen und Einbausituationen, in denen ein dezenter Puffer gewünscht ist. Die Montage erfolgt bei größtmöglichem Abstand zum Türband. Eine zusätzliche Schraube durch die Pufferkappe verhindert das Verdrehen. Der Gummipuffer ist standardmäßig schwarz und auf Anfrage auch in Weiß oder Grau lieferbar. Vorteile Kompakter Durchmesser — Ø 30 mm, besonders dezente Optik Gepresste Pufferkappe — Robuste, formstabile Konstruktion Vier Materialoptionen — Stahl, Aluminium, Messing und Edelstahl-Rostfrei Drei Pufferfarben — Gummi in Schwarz, Weiß oder Grau Verdrehsicherung — Zusätzliche Schraube durch Pufferkappe Einfache Montage — Aufschrauben mit Dübel, Befestigungsmaterial inklusive Einsatzbereich Der KWS 2016 eignet sich für leichte Türen bis 25 kg: Leichte Innentüren in Wohnungen und Büros Schmale Türen, bei denen ein kleiner Pufferdurchmesser vorteilhaft ist Nebenräume, Abstellräume und Sanitärbereiche Bereiche mit dezenten Gestaltungsanforderungen Nachrüstung an bestehenden Türen Technische Daten EigenschaftWert TypBodenpuffer mit gepresster Pufferkappe MontageBodenmontage (Aufschrauben) DurchmesserØ 30 mm Max. Türgewicht25 kg MaterialStahl, Aluminium, Messing oder Edelstahl-Rostfrei PufferkappeGepresst PufferGummi, schwarz (auf Anfrage weiß oder grau) VerdrehsicherungZusätzliche Schraube durch Pufferkappe Gewicht (Stahl)0,055 kg Gewicht (Aluminium)0,045 kg Gewicht (Messing)0,060 kg Gewicht (Edelstahl-Rostfrei)0,055 kg Verpackungseinheit20 Stück Material & Oberflächen Stahl AusführungBeschreibung .02Silberfarbig einbrennlackiert .10Dunkelbraun einbrennlackiert .03Schwarz einbrennlackiert .06Verzinkt .71-.77RAL-Farben pulverbeschichtet Aluminium AusführungBeschreibung .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert Messing AusführungBeschreibung .62Matt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt .83Poliert Montagehinweise Den Türpuffer bei größtmöglichem Abstand zum Türband mit einer Schraube in Verbindung mit einem Dübel auf den Boden schrauben. Ein Verdrehen des Türpuffers wird durch Anbringen einer zusätzlichen Schraube durch die Pufferkappe verhindert. Lieferumfang 1× KWS 2016 Bodenpuffer mit Pufferkappe 1× Gummipuffer, schwarz Befestigungsmaterial Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2016 Worin unterscheidet sich der KWS 2016 vom KWS 2015?Der KWS 2016 hat einen Durchmesser von 30 mm, der KWS 2015 einen Durchmesser von 40 mm. Beide tragen Türen bis 25 kg und verfügen über eine gepresste Pufferkappe. Ist der Gummipuffer auch in anderen Farben erhältlich?Ja. Neben dem Standard in Schwarz ist der Gummi auf Anfrage auch in Weiß oder Grau lieferbar. Ist die Pufferkappe austauschbar?Ja. Die Pufferkappe KWS 2509 ist als Ersatzteil einzeln erhältlich. Ist der Gummipuffer austauschbar?Ja. Als Ersatzgummi steht KWS 9910 zur Verfügung. Für welches Türgewicht ist der KWS 2016 ausgelegt?Für Türen bis maximal 25 kg. Für schwerere Türen empfehlen sich die Modelle KWS 2003 (40 kg) oder KWS 2001 (50 kg). Gibt es den KWS 2016 auch in verzinkter Ausführung?Ja. In Stahl ist eine verzinkte Ausführung (.06) verfügbar, neben einbrennlackierten und pulverbeschichteten Varianten. Kaufberatung: Türpuffer wählen Ø 30 mm oder Ø 40 mm — welchen Durchmesser wählen?Der KWS 2016 (Ø 30 mm) eignet sich für dezente Einbausituationen und schmale Türen. Der KWS 2015 (Ø 40 mm) bietet eine größere Auftrefffläche und ist optisch präsenter. Gepresste Kappe oder flacher Puffer — was ist besser?Bodenpuffer mit gepresster Pufferkappe (KWS 2015, 2016) sind kompakt und zylindrisch. Flache Bodenpuffer (KWS 2001, 2003) haben eine niedrigere Bauform und tragen höhere Türgewichte (40–50 kg). Welche Gummifarbe für welchen Einsatz?Schwarz ist der Standard und am unauffälligsten auf dunklen Böden. Weiß oder Grau passen zu hellen Bodenbelagen und Sanitärbereichen.

KWS 2029 Wandpuffer Wandpuffer aus Aluminium zum Anschrauben im Winkel Boden/Wand für Türen bis 30 kg. Mit Befestigungsmaterial. Kurz & Knapp Wandpuffer — Montage im Winkel Boden/Wand Max. Türgewicht 30 kg Material: Aluminium Gummipuffer schwarz (auf Anfrage weiß) Befestigungsmaterial inklusive Verpackungseinheit: 10 Stück Produktbeschreibung Der KWS 2029 ist ein Wandpuffer aus Aluminium, der im Winkel zwischen Boden und Wand montiert wird. Das Puffergehäuse wird bei größtmöglichem Abstand zum Türband mit zwei Schrauben und Dübeln an die Wand geschraubt. Vor der Montage wird der Gummipuffer entfernt und nach dem Verschrauben wieder eingesetzt. Der Gummi ist standardmäßig schwarz und auf Anfrage in Weiß lieferbar. Der KWS 2029 ist die Wandmontage-Alternative zum Bodenpuffer KWS 2028 und eignet sich besonders, wenn eine Bodenmontage nicht möglich oder unerwünscht ist. Vorteile Wandmontage — Ideal, wenn Bodenmontage nicht möglich ist Position im Winkel Boden/Wand — Schützt Wand und Sockelleiste gleichzeitig Stabile Befestigung — Zwei Schrauben mit Dübeln Leichte Aluminiumkonstruktion — Korrosionsbeständig und wirtschaftlich Große Farbauswahl — Einbrennlackiert, eloxiert und pulverbeschichtet Einfacher Gummitausch — Puffergummi zum Ein- und Aussetzen Einsatzbereich Der KWS 2029 eignet sich für leichte Türen bis 30 kg: Innentüren in Wohnungen und Büros Bereiche, in denen eine Bodenmontage nicht möglich ist (z. B. Fußbodenheizung, empfindliche Bodenbeläge) Schutz von Sockelleisten und Wandbereichen im Fussbodenbereich Öffentliche Gebäude mit leichtem Türbestand Nachrüstung an bestehenden Türen Technische Daten EigenschaftWert TypWandpuffer MontageWandmontage (Anschrauben im Winkel Boden/Wand) Max. Türgewicht30 kg MaterialAluminium PufferGummi, schwarz (auf Anfrage weiß) Befestigung2 Schrauben mit Dübeln Gewicht0,160 kg Verpackungseinheit10 Stück Material & Oberflächen AusführungBeschreibung .02Silberfarbig einbrennlackiert .10Dunkelbraun einbrennlackiert .03Schwarz einbrennlackiert .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert .71RAL 9010 reinweiß pulverbeschichtet .72RAL 9016 verkehrsweiß pulverbeschichtet .76RAL 3003 rubinrot pulverbeschichtet .75RAL 5003 saphirblau pulverbeschichtet .74RAL 8077 dunkelbraun pulverbeschichtet .77DB 703 anthrazit pulverbeschichtet .73RAL 9005 schwarz matt pulverbeschichtet Montagehinweise Das Puffergehäuse bei größtmöglichem Abstand zum Türband im Winkel Boden/Wand mit zwei Schrauben in Verbindung mit Dübeln an die Wand schrauben. Das vorher entfernte Puffergummi wieder einsetzen. Montagereihenfolge Gummipuffer aus dem Gehäuse entnehmen Gehäuse im Winkel Boden/Wand mit zwei Schrauben und Dübeln befestigen Gummipuffer wieder einsetzen Lieferumfang 1× KWS 2029 Wandpuffer 1× Gummipuffer, schwarz Befestigungsmaterial (2 Schrauben, Dübel) Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2029 Wie wird der KWS 2029 montiert?Das Gehäuse wird im Winkel zwischen Boden und Wand mit zwei Schrauben und Dübeln an die Wand geschraubt. Der Gummipuffer wird vor der Montage entfernt und danach wieder eingesetzt. Für welches Türgewicht ist der KWS 2029 geeignet?Für Türen bis maximal 30 kg. Ist der Gummipuffer austauschbar?Ja. Als Ersatzgummi steht KWS 9916 zur Verfügung. Worin unterscheidet sich der KWS 2029 vom KWS 2028?Der KWS 2029 ist ein Wandpuffer (Wandmontage im Winkel Boden/Wand), der KWS 2028 ein Bodenpuffer (Bodenmontage). Beide tragen Türen bis 30 kg und sind aus Aluminium. Eignet sich der KWS 2029 für Leichtbauwände?Grundsätzlich ja, sofern geeignete Dübel verwendet werden. Bei Gipskartonwänden sind Hohlraumdübel zu verwenden. Die Wandstärke und der Untergrund müssen die Belastung aufnehmen können. Kaufberatung: Türpuffer wählen Wann ist ein Wandpuffer besser als ein Bodenpuffer?Ein Wandpuffer wie der KWS 2029 ist die richtige Wahl, wenn eine Bodenmontage nicht möglich ist — z. B. bei Fußbodenheizung, empfindlichen Bodenbelägen oder wenn der Boden nicht gebohrt werden darf. KWS 2029 oder KWS 2009 — welcher Wandpuffer?Der KWS 2029 wird im Winkel Boden/Wand montiert und besteht aus Aluminium. Der KWS 2009 ist ein zylindrischer Wandpuffer in 4 Längen (60–120 mm) aus Stahl, Messing oder Edelstahl-Rostfrei und wird frei an der Wand positioniert. Welcher Puffer schützt die Sockelleiste am besten?Der KWS 2029 schützt durch seine Position im Winkel Boden/Wand sowohl die Wand als auch die Sockelleiste. Bodenpuffer schützen dagegen primär den Wandbereich auf Höhe des Türblatts.

KWS 1043 Tretbolzen Stahl — bis 200 kg Schwerlast-Tretbolzen aus Stahl mit 120 mm Hub. Für schwere Türen und Tore bis 200 kg. Fussbetätigung mit serienmäßiger Konterfeder. Kurz & Knapp Schwerlast-Tretbolzen aus Stahl für Türen und Tore bis 200 kg 120 mm Hub, Gehäuse aus Stahl, Gummistopfen schwarz Fussbetätigung, Konterfeder serienmäßig Montage mit 3 Schrauben an Tür, Abstand Unterkante Tür bis Stopfen 20 mm Gesamtlänge 445 mm, Eigengewicht 1,900 kg Aufgrund Abmessungen und Gewicht ausschließlich für schwere Türen und Tore Produktbeschreibung Der KWS 1043 ist ein Schwerlast-Tretbolzen aus Stahl für besonders schwere Türen und Tore bis 200 kg. Mit einem Hub von 120 mm, einer Gesamtlänge von 445 mm und einem Eigengewicht von 1,900 kg ist er deutlich massiver als die Aluminium-Tretbolzen der Serie KWS 1040–1042. Der Tretbolzen wird per Fuß heruntergedrückt, bis sich der Gummistopfen auf dem Boden festpresst. Die serienmäßige Konterfeder erhöht den Anpressdruck und sorgt für zuverlässige Feststellung auch gegen hohe Schließkräfte. Durch leichten Druck auf die Sperrplatte wird die Tür freigegeben. Aufgrund seiner Abmessungen und seines Eigengewichts ist der KWS 1043 ausschließlich für schwere Türen und Tore vorgesehen, bei denen die Aluminium-Modelle an ihre Belastungsgrenze stoßen. Funktionsprinzip Der KWS 1043 arbeitet nach dem Tretbolzen-Prinzip: Feststellen: Tretbolzen per Fuß herunterdrücken, bis der Gummistopfen sich auf dem Boden festpresst. Die Tür wird in der gewünschten Position fixiert. Freigeben: Leichter Druck auf die Sperrplatte gibt den Tretbolzen frei. Der Bolzen fährt in das Gehäuse zurück. Konterfeder: Die serienmäßige Konterfeder erhöht den Anpressdruck des Tretbolzens und hält auch sehr schwere Türen und Tore bis 200 kg zuverlässig fest. Die Feststellung erfolgt stufenlos — die Tür oder das Tor kann in jedem beliebigen Öffnungswinkel fixiert werden. Vorteile 200 kg Tragfähigkeit — Für besonders schwere Türen und Tore ausgelegt Stahlgehäuse — Robuste Konstruktion für hohe mechanische Beanspruchung 120 mm Hub — Großer Hub für ausreichend Bodenabstand Konterfeder serienmäßig — Erhöhter Anpressdruck für zuverlässige Feststellung Stufenlose Feststellung — Tür in jedem Öffnungswinkel fixierbar Fussbetätigung — Bedienung ohne Bücken Einsatzbereich Der KWS 1043 ist ausschließlich für schwere Türen und Tore bis 200 kg vorgesehen: Schwere Stahltüren in Industrie- und Gewerbebauten Hallentore und Werkstatttore Schwere Außentüren und Eingangstüren Türen und Tore mit starken Türschließern Hinweis: Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg ist der KWS 1043 nicht für leichte oder mittelschwere Türen geeignet. Für Türen bis 100 kg empfehlen sich die Aluminium-Tretbolzen KWS 1040–1042. Technische Daten EigenschaftWert TypTretbolzen Schwerlast GehäuseStahl StopfenGummi, schwarz Hub120 mm Gesamtlänge445 mm Max. Türgewicht200 kg KonterfederSerienmäßig BetätigungFussbetätigung Montage3 Schrauben an Tür Abstand Unterkante Tür bis Stopfen20 mm Gewicht1,900 kg Türschließer-kompatibelJa Material & Oberflächen Stahl AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert Hinweis: Der KWS 1043 ist ausschließlich in Stahl erhältlich. Für Aluminium-Ausführungen mit zusätzlichen Oberflächenvarianten eignen sich die Modelle KWS 1040–1042. Montagehinweise Feststeller (Türmontage) Der KWS 1043 wird mit 3 Schrauben direkt am unteren Türblatt montiert. Der Abstand zwischen Unterkante Tür und Gummistopfen muss 20 mm betragen (abweichend von den Aluminium-Modellen mit 5–10 mm). Wichtige Hinweise Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg muss das Türblatt ausreichend stabil sein. Das Türblatt muss die zusätzliche Last des Tretbolzens tragen können, ohne sich zu verziehen. Montageanleitung und Bohrschablone liegen bei. Lieferumfang 1× KWS 1043 Tretbolzen Stahl mit Konterfeder 1× Gummistopfen schwarz Befestigungsmaterial (3 Schrauben) Montageanleitung und Bohrschablone Einsatz mit Türschließer Der KWS 1043 ist mit Türschließern kombinierbar. Die serienmäßige Konterfeder erhöht den Anpressdruck und hält auch Türen und Tore mit starken Türschließern zuverlässig fest. Das Stahlgehäuse und die 200 kg Tragfähigkeit sind für die hohen Schließkräfte schwerer Türen und Tore ausgelegt. Durch leichten Druck auf die Sperrplatte wird der Tretbolzen freigegeben und die Tür bzw. das Tor schließt selbsttätig. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Tragfähigkeit des Türblatts vor Montage prüfen (Eigengewicht Tretbolzen 1,900 kg) Häufige Fragen zum KWS 1043 Worin unterscheidet sich der KWS 1043 von den KWS 1040–1042?Der KWS 1043 besteht aus Stahl (statt Aluminium), trägt bis 200 kg (statt 100 kg), hat eine Gesamtlänge von 445 mm und wiegt 1,900 kg. Er ist ausschließlich für schwere Türen und Tore vorgesehen. Die KWS 1040–1042 sind kompakter und leichter. Warum beträgt der Abstand Unterkante Tür bis Stopfen 20 mm statt 5–10 mm?Der größere Abstand von 20 mm ist konstruktionsbedingt durch die massivere Bauform des Stahlgehäuses. Dieser Wert muss bei der Montage eingehalten werden. Ist der KWS 1043 für normale Innentüren geeignet?Nein. Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg ist der KWS 1043 nur für schwere Türen und Tore sinnvoll. Für normale Türen bis 100 kg empfehlen sich die Aluminium-Tretbolzen KWS 1040–1042. Benötigt der KWS 1043 eine Bodenbuchse?Nein. Der KWS 1043 arbeitet ohne Bodenbuchse. Der Gummistopfen presst sich direkt auf den Boden. Die Konterfeder sorgt für ausreichend Anpressdruck. Gibt es den KWS 1043 in Edelstahl?Nein. Der KWS 1043 ist ausschließlich in Stahl erhältlich (Ausführungen .02, .03, .10). Für Aluminium-Gehäuse mit Edelstahl-Tretbolzen eignen sich die KWS 1040–1042. Kann der KWS 1043 an Toren eingesetzt werden?Ja. Der KWS 1043 ist explizit für schwere Türen und Tore bis 200 kg ausgelegt. Die stabile Stahlkonstruktion und die Konterfeder bieten ausreichend Haltekraft. Funktioniert der KWS 1043 mit Türschließern?Ja. Die serienmäßige Konterfeder erhöht den Anpressdruck und hält die Tür zuverlässig gegen die Schließkraft des Türschließers fest. Kaufberatung: Tretbolzen wählen Wann brauche ich den KWS 1043 statt KWS 1040–1042?Den KWS 1043 wählen, wenn die Tür oder das Tor über 100 kg wiegt. Für Türen bis 100 kg sind die leichteren Aluminium-Modelle KWS 1040–1042 mit Bodenbuchse die bessere Wahl. Tretbolzen oder Fanghaken für schwere Türen?Tretbolzen (KWS 1043) ermöglichen stufenlose Feststellung in jedem Öffnungswinkel. Fanghaken-Feststeller (KWS 1009, 1010) fixieren in einer definierten Position. Der KWS 1043 ist mit 200 kg Tragfähigkeit für die schwersten Türen ausgelegt. Welche Alternative für Tore über 200 kg?Für Tore über 200 kg eignen sich die KWS Torfeststeller-Serien. Der KWS 1043 ist der stärkste Tretbolzen im KWS-Programm für Türen. Darf ein Tretbolzen an Brandschutztüren eingesetzt werden?Nein. Tretbolzen sind mechanische Türfeststeller ohne bauaufsichtliche Zulassung als Feststellanlage. Für Brandschutz- und Rauchschutztüren werden zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 Feststellanlage. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

KWS 1009 Türfeststeller mit Steindolle Mechanischer Türfeststeller mit Fanghaken und abschaltbarem Arretierungshebel. Steindolle zum Einlassen in den Boden. Für Drehtüren bis 100 kg. Fussbetätigung. Kurz & Knapp Mechanischer Fanghaken-Türfeststeller mit Steindolle zum Einlassen in den Boden Arretierungshebel mit Ausschalthebel — Stellung A: Feststellung aktiv, Stellung B: nur Türpuffer Fussbetätigung, max. Türgewicht 100 kg Material: Aluminium, Messing oder Edelstahl-Rostfrei Steindolle Stahl feuerverzinkt, Rollenkloben Stahl oder Edelstahl-Rostfrei Companion-Modell zu KWS 1010 (Aufschraubmontage ohne Steindolle) Produktbeschreibung Der KWS 1009 ist ein mechanischer Türfeststeller mit Fanghaken und zuschaltbarem Arretierungshebel. Die Montage erfolgt über eine Steindolle, die in den Boden eingelassen und vergossen wird. Nach Aushärtung des Vergussmaterials wird der Feststeller auf die Steindolle aufgeschraubt. Der zugehörige Rollenkloben wird an der Tür befestigt. Der Ausschalthebel ermöglicht das Umschalten zwischen zwei Betriebsarten: In Stellung A arretiert der Fanghaken die Tür in geöffneter Position. In Stellung B ist die Arretierung deaktiviert — der KWS 1009 wirkt dann ausschließlich als Türpuffer mit gefedertem Gummipuffer. Erhältlich in Aluminium, Messing und Edelstahl-Rostfrei. Die Einlass-Montage mit Steindolle ergibt ein bündiges Erscheinungsbild im Bodenbereich. Der KWS 1009 ist mit Türschließern kombinierbar. Funktionsprinzip Der KWS 1009 arbeitet mit einem mechanischen Fanghaken, der den an der Tür montierten Rollenkloben greift und die Tür in geöffneter Position fixiert. Arretierung aktiv (Stellung A): Beim Öffnen der Tür rastet der Fanghaken am Rollenkloben ein. Die Tür wird sicher in geöffneter Position gehalten. Arretierung deaktiviert (Stellung B): Der Ausschalthebel hebt die Arretierung auf. Der Feststeller wirkt nur noch als Türpuffer und dämpft das Aufschlagen der Tür. Fussbetätigung: Lösen und Aktivieren des Fanghakens erfolgt per Fuß, ohne Bücken. Der gefederte Gummipuffer schützt Türblatt und Wand zuverlässig vor Beschädigungen. Vorteile Bündige Bodenmontage — Steindolle wird in den Boden eingelassen, ergibt ein sauberes Erscheinungsbild ohne aufgeschraubtes Bodenteil Zuschaltbare Arretierung — Ausschalthebel ermöglicht Umschaltung zwischen Feststeller und reinem Türpuffer Fussbetätigung — Komfortable Bedienung ohne Bücken 100 kg Tragfähigkeit — Geeignet für schwere Innentüren Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Drei Materialvarianten — Aluminium, Messing und Edelstahl-Rostfrei für unterschiedliche Anforderungen Einsatzbereich Der KWS 1009 eignet sich für Drehtüren bis 100 kg in folgenden Anwendungsbereichen: Gebäude-Innentüren im gewerblichen und öffentlichen Bereich Neubauten, bei denen die Steindolle während der Rohbauphase eingesetzt werden kann Repräsentative Bereiche, in denen ein bündiges Bodenbild gewünscht ist Büro- und Verwaltungsgebäude, Hotels, Krankenhäuser Türen mit Türschließer, bei denen eine temporäre Feststellung gewünscht ist Die Einlass-Montage mit Steindolle eignet sich besonders für Neubauten und Sanierungen, bei denen der Bodenaufbau noch bearbeitet werden kann. Technische Daten EigenschaftWert TypTürfeststeller mit Fanghaken und Arretierungshebel Montage FeststellerSteindolle in Boden einlassen und vergießen Montage GegenseiteRollenkloben an Tür BetätigungFussbetätigung Max. Türgewicht100 kg Türschließer-kompatibelJa PufferGummi gefedert, schwarz Gewicht (Aluminium)0,860 kg Gewicht (Messing)1,320 kg Gewicht (Edelstahl)1,270 kg Material & Oberflächen Aluminium AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert .70Farbig pulverbeschichtet .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt gebürstet .83Poliert Steindolle: Stahl feuerverzinkt. Rollenkloben: Stahl oder Edelstahl-Rostfrei. Montagehinweise Steindolle (Bodenmontage) Die Steindolle wird am vorgesehenen Feststellpunkt in den Boden eingelassen und mit Vergussmasse fixiert. Die Steindolle muss lotrecht ausgerichtet sein. Nach vollständigem Aushärten des Vergussmaterials wird der Türfeststeller auf die Steindolle aufgeschraubt. Rollenkloben (Türmontage) Der Rollenkloben wird am unteren Türblatt befestigt. Achten Sie auf die korrekte Höhenausrichtung zum Fanghaken des Bodenteils. Arretierungshebel Stellung A: Arretierung aktiv — Fanghaken greift den Rollenkloben Stellung B: Arretierung deaktiviert — Feststeller wirkt nur als Türpuffer Bei Bedarf kann die Unterlage KWS 1610 (20 mm) verwendet werden, um Höhendifferenzen auszugleichen. Lieferumfang 1× KWS 1009 Türfeststeller mit Arretierungshebel und Fanghaken 1× Steindolle, Stahl feuerverzinkt 1× Rollenkloben (Stahl oder Edelstahl-Rostfrei je nach Ausführung) 1× Gummipuffer gefedert, schwarz Einsatz mit Türschließer Der KWS 1009 ist mit Türschließern kombinierbar. Der Arretierungshebel hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch Umschalten auf Stellung B kann die Feststellfunktion jederzeit deaktiviert werden — die Tür schließt dann selbsttätig über den Türschließer. Hinweis: Der KWS 1009 bietet keine integrierte Freilauffunktion. Die Arretierung muss manuell per Fuß gelöst werden. Zubehör ArtikelBeschreibung KWS 1610Unterlage 20 mm — zum Höhenausgleich bei erhöhtem Bodenaufbau KWS 9932Gummi mit Druckfeder — Ersatzpuffer KWS 1507Rollenkloben — Ersatz- oder Zusatzteil KWS 1508Steindolle — Ersatz-Steindolle Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Häufige Fragen zum KWS 1009 Was ist der Unterschied zwischen KWS 1009 und KWS 1010?Der KWS 1009 wird mit einer Steindolle in den Boden eingelassen und vergossen. Der KWS 1010 wird mit 4 Schrauben und Dübeln direkt auf den Boden aufgeschraubt. Beide verwenden denselben Fanghaken-Mechanismus mit Arretierungshebel und sind für Türen bis 100 kg ausgelegt. Kann die Steindolle nachträglich eingebaut werden?Ja, sofern der Boden gefälzt oder gebohrt werden kann. Die Steindolle wird in die Ausnehmung eingesetzt und mit Vergussmasse fixiert. Der Einbau ist sowohl im Neubau als auch bei Sanierungen möglich. Kann der Arretierungshebel dauerhaft deaktiviert werden?Ja. In Stellung B ist die Arretierung aufgehoben. Der KWS 1009 wirkt dann ausschließlich als Türpuffer. Die Umschaltung zwischen Stellung A und B ist jederzeit möglich. Welches maximale Türgewicht trägt der KWS 1009?Der KWS 1009 ist für Türen bis 100 kg ausgelegt. Ist der KWS 1009 für den Außenbereich geeignet?Die Edelstahl-Rostfrei-Ausführungen (.82, .83) bieten erhöhte Korrosionsbeständigkeit. Die Steindolle ist aus Stahl feuerverzinkt. Für dauerhafte Außenanwendung sind Umgebungsbedingungen und Bodenbeschaffenheit zu prüfen. Funktioniert der KWS 1009 zusammen mit einem Türschließer?Ja. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers. Durch Lösen des Arretierungshebels (Stellung B) oder manuelles Lösen per Fuß schließt die Tür selbsttätig. Ist der Gummipuffer austauschbar?Ja. Der Ersatzpuffer KWS 9932 (Gummi mit Druckfeder) ist als Zubehör erhältlich. Welche Steindolle wird benötigt?Die passende Steindolle (Stahl feuerverzinkt) ist im Lieferumfang enthalten. Als Ersatzteil ist sie unter KWS 1508 verfügbar. Kaufberatung: Türfeststeller wählen Steindolle oder Aufschrauben — welche Montage ist die richtige?Einlassen mit Steindolle (KWS 1009) ergibt ein bündiges Erscheinungsbild im Bodenbereich, erfordert aber eine Bodenfräsung und Verguss. Aufschrauben (KWS 1010) eignet sich für Nachrüstungen und wenn der Boden nicht bearbeitet werden kann. Türfeststeller mit Fanghaken oder Magnet — was ist besser?Fanghaken-Feststeller wie der KWS 1009 halten die Tür rein mechanisch und benötigen keinen Strom. Magnet-Türfeststeller (z. B. KWS 1018) bieten stufenlose Feststellung. Fanghaken sind robust und wartungsarm, Magnetfeststeller bieten mehr Komfort. Welches Material empfiehlt sich für welchen Einsatz?Aluminium ist leicht und wirtschaftlich für den Innenbereich. Edelstahl-Rostfrei eignet sich für beanspruchte Bereiche und erhöhte Korrosionsbeständigkeit. Messing bietet eine hochwertige Optik für repräsentative Bereiche. Reicht ein Türfeststeller für schwere Türen mit Türschließer?Der KWS 1009 ist für Türen bis 100 kg ausgelegt und mit Türschließern kompatibel. Die Einlass-Montage mit Steindolle bietet eine besonders stabile Verankerung im Boden. Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller wie der KWS 1009 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Kann ich von KWS 1010 (Aufschrauben) auf KWS 1009 (Steindolle) umrüsten?Ja. Die Steindolle KWS 1508 ist als Zubehör erhältlich. Der Oberteil des Feststellers ist identisch — nur die Bodenbefestigung ändert sich. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, Türschließer TS 5000 mit mechanischer Feststellung. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

KWS 2022 Bodenpuffer mit Stockschraube Bodenpuffer mit M10 × 80 Stockschraube zum Aufschrauben für Türen bis 40 kg. Erhältlich in Aluminium und Messing. Kurz & Knapp Bodenpuffer mit M10 × 80 Stockschraube — besonders stabile Verankerung Max. Türgewicht 40 kg Material: Aluminium oder Messing Gummipuffer schwarz (auf Anfrage weiß) Verdrehsicherung durch zusätzliche Schraube Verpackungseinheit: 10 Stück Produktbeschreibung Der KWS 2022 ist ein Bodenpuffer mit integrierter M10 × 80 Stockschraube. Die Stockschraube wird direkt in den Boden geschraubt und bietet eine besonders stabile Verankerung. Eine zusätzliche Schraube verhindert das Verdrehen des Türpuffers. Der Gummipuffer ist standardmäßig schwarz und auf Anfrage in Weiß lieferbar. Der KWS 2022 ist in Aluminium und Messing erhältlich und eignet sich für Türen bis 40 kg. Vorteile Stockschrauben-Befestigung — Besonders stabile Verankerung im Boden Hohe Belastbarkeit — Für Türen bis 40 kg ausgelegt Verdrehsicherung — Zusätzliche Schraube verhindert Verdrehen Zwei Materialoptionen — Aluminium und Messing Große Farbauswahl — Einbrennlackiert, eloxiert oder pulverbeschichtet Robuste Bauform — Höheres Eigengewicht für standfesten Sitz Einsatzbereich Der KWS 2022 eignet sich für leichte bis mittelschwere Türen bis 40 kg: Innentüren in Wohn- und Gewerbebauten Bereiche mit hoher Frequentierung, in denen eine besonders stabile Verankerung erforderlich ist Öffentliche Gebäude: Schulen, Krankenhäuser, Verwaltung Mineralische Böden (Beton, Estrich, Fliesen) — ideal für Stockschraubenmontage Nachrüstung an bestehenden Türen Technische Daten EigenschaftWert TypBodenpuffer mit Stockschraube MontageBodenmontage (M10 × 80 Stockschraube) Max. Türgewicht40 kg MaterialAluminium oder Messing PufferGummi, schwarz (auf Anfrage weiß) VerdrehsicherungZusätzliche Schraube Gewicht (Aluminium)0,150 kg Gewicht (Messing)0,250 kg Verpackungseinheit10 Stück Material & Oberflächen Aluminium AusführungBeschreibung .02Silberfarbig einbrennlackiert .10Dunkelbraun einbrennlackiert .03Schwarz einbrennlackiert .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert .71RAL 9010 reinweiß pulverbeschichtet .72RAL 9016 verkehrsweiß pulverbeschichtet .76RAL 3003 rubinrot pulverbeschichtet .75RAL 5003 saphirblau pulverbeschichtet .74RAL 8077 dunkelbraun pulverbeschichtet .77DB 703 anthrazit pulverbeschichtet .73RAL 9005 schwarz matt pulverbeschichtet Messing AusführungBeschreibung .62Matt .66Poliert Montagehinweise Den Türpuffer bei größtmöglichem Abstand zum Türband mit einer M10 × 80 Stockschraube auf den Boden schrauben. Ein Verdrehen des Türpuffers wird durch Anbringen einer zusätzlichen Schraube verhindert. Hinweise Geeigneter Untergrund: Beton, Estrich, mineralische Böden Vorbohrung und Dübel für die Stockschraube beachten Größtmöglichen Abstand zum Türband einhalten Lieferumfang 1× KWS 2022 Bodenpuffer 1× M10 × 80 Stockschraube 1× Gummipuffer, schwarz Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2022 Worin unterscheidet sich die Stockschrauben-Montage von der Dübelmontage?Die Stockschraube (M10 × 80) wird direkt in den Boden geschraubt und bietet eine besonders stabile, dauerhafte Verankerung. Die Dübelmontage (z. B. KWS 2001) verwendet eine Schraube mit Dübel und ist flexibler bei verschiedenen Untergründen. Für welches Türgewicht ist der KWS 2022 geeignet?Für Türen bis maximal 40 kg. Ist der Gummipuffer austauschbar?Ja. Als Ersatzgummi steht KWS 9916 zur Verfügung. Warum ist der KWS 2022 schwerer als der KWS 2001?Der KWS 2022 hat eine robustere Bauform mit Stockschraube. Das Aluminiummodell wiegt 0,150 kg (KWS 2001: 0,065 kg), das Messingmodell 0,250 kg. Eignet sich der KWS 2022 für Holzböden?Die M10 × 80 Stockschraube ist primär für mineralische Untergründe (Beton, Estrich) konzipiert. Für Holzböden sind Bodenpuffer mit Dübelmontage (z. B. KWS 2001, 2003) besser geeignet. Kaufberatung: Türpuffer wählen Stockschraube oder Dübelmontage — was ist stabiler?Die Stockschraubenmontage (KWS 2022) bietet eine besonders feste Verankerung in mineralischen Böden. Die Dübelmontage (KWS 2001, 2003) ist vielseitiger und für verschiedene Untergründe geeignet. Aluminium oder Messing — welches Material?Aluminium ist leichter (0,150 kg) und wirtschaftlicher. Messing (0,250 kg) bietet eine hochwertige Optik für repräsentative Bereiche und ist in matter oder polierter Ausführung erhältlich. Welcher Bodenpuffer für stark frequentierte Bereiche?Für Bereiche mit hoher Frequentierung empfiehlt sich der KWS 2022 mit Stockschraube dank seiner besonders stabilen Verankerung. Alternativ bieten die flachen Bodenpuffer KWS 2001 (50 kg) und KWS 2003 (40 kg) eine solide Basis mit Dübelmontage.
