KWS 2028 Türpuffer

KWS 2016 Bodenpuffer Ø 30 mm Kompakter Bodenpuffer mit gepresster Pufferkappe zum Aufschrauben für Türen bis 25 kg. Erhältlich in Stahl, Aluminium, Messing und Edelstahl-Rostfrei. Kurz & Knapp Bodenpuffer Ø 30 mm mit gepresster Pufferkappe Max. Türgewicht 25 kg Material: Stahl, Aluminium, Messing oder Edelstahl-Rostfrei Gummipuffer schwarz (auf Anfrage weiß oder grau) Befestigungsmaterial inklusive Verpackungseinheit: 20 Stück Produktbeschreibung Der KWS 2016 ist ein kompakter Bodenpuffer mit gepresster Pufferkappe und einem Durchmesser von 30 mm. Er ist die kleinere Variante zum KWS 2015 (Ø 40 mm) und eignet sich besonders für schmalere Türen und Einbausituationen, in denen ein dezenter Puffer gewünscht ist. Die Montage erfolgt bei größtmöglichem Abstand zum Türband. Eine zusätzliche Schraube durch die Pufferkappe verhindert das Verdrehen. Der Gummipuffer ist standardmäßig schwarz und auf Anfrage auch in Weiß oder Grau lieferbar. Vorteile Kompakter Durchmesser — Ø 30 mm, besonders dezente Optik Gepresste Pufferkappe — Robuste, formstabile Konstruktion Vier Materialoptionen — Stahl, Aluminium, Messing und Edelstahl-Rostfrei Drei Pufferfarben — Gummi in Schwarz, Weiß oder Grau Verdrehsicherung — Zusätzliche Schraube durch Pufferkappe Einfache Montage — Aufschrauben mit Dübel, Befestigungsmaterial inklusive Einsatzbereich Der KWS 2016 eignet sich für leichte Türen bis 25 kg: Leichte Innentüren in Wohnungen und Büros Schmale Türen, bei denen ein kleiner Pufferdurchmesser vorteilhaft ist Nebenräume, Abstellräume und Sanitärbereiche Bereiche mit dezenten Gestaltungsanforderungen Nachrüstung an bestehenden Türen Technische Daten EigenschaftWert TypBodenpuffer mit gepresster Pufferkappe MontageBodenmontage (Aufschrauben) DurchmesserØ 30 mm Max. Türgewicht25 kg MaterialStahl, Aluminium, Messing oder Edelstahl-Rostfrei PufferkappeGepresst PufferGummi, schwarz (auf Anfrage weiß oder grau) VerdrehsicherungZusätzliche Schraube durch Pufferkappe Gewicht (Stahl)0,055 kg Gewicht (Aluminium)0,045 kg Gewicht (Messing)0,060 kg Gewicht (Edelstahl-Rostfrei)0,055 kg Verpackungseinheit20 Stück Material & Oberflächen Stahl AusführungBeschreibung .02Silberfarbig einbrennlackiert .10Dunkelbraun einbrennlackiert .03Schwarz einbrennlackiert .06Verzinkt .71-.77RAL-Farben pulverbeschichtet Aluminium AusführungBeschreibung .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert Messing AusführungBeschreibung .62Matt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt .83Poliert Montagehinweise Den Türpuffer bei größtmöglichem Abstand zum Türband mit einer Schraube in Verbindung mit einem Dübel auf den Boden schrauben. Ein Verdrehen des Türpuffers wird durch Anbringen einer zusätzlichen Schraube durch die Pufferkappe verhindert. Lieferumfang 1× KWS 2016 Bodenpuffer mit Pufferkappe 1× Gummipuffer, schwarz Befestigungsmaterial Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2016 Worin unterscheidet sich der KWS 2016 vom KWS 2015?Der KWS 2016 hat einen Durchmesser von 30 mm, der KWS 2015 einen Durchmesser von 40 mm. Beide tragen Türen bis 25 kg und verfügen über eine gepresste Pufferkappe. Ist der Gummipuffer auch in anderen Farben erhältlich?Ja. Neben dem Standard in Schwarz ist der Gummi auf Anfrage auch in Weiß oder Grau lieferbar. Ist die Pufferkappe austauschbar?Ja. Die Pufferkappe KWS 2509 ist als Ersatzteil einzeln erhältlich. Ist der Gummipuffer austauschbar?Ja. Als Ersatzgummi steht KWS 9910 zur Verfügung. Für welches Türgewicht ist der KWS 2016 ausgelegt?Für Türen bis maximal 25 kg. Für schwerere Türen empfehlen sich die Modelle KWS 2003 (40 kg) oder KWS 2001 (50 kg). Gibt es den KWS 2016 auch in verzinkter Ausführung?Ja. In Stahl ist eine verzinkte Ausführung (.06) verfügbar, neben einbrennlackierten und pulverbeschichteten Varianten. Kaufberatung: Türpuffer wählen Ø 30 mm oder Ø 40 mm — welchen Durchmesser wählen?Der KWS 2016 (Ø 30 mm) eignet sich für dezente Einbausituationen und schmale Türen. Der KWS 2015 (Ø 40 mm) bietet eine größere Auftrefffläche und ist optisch präsenter. Gepresste Kappe oder flacher Puffer — was ist besser?Bodenpuffer mit gepresster Pufferkappe (KWS 2015, 2016) sind kompakt und zylindrisch. Flache Bodenpuffer (KWS 2001, 2003) haben eine niedrigere Bauform und tragen höhere Türgewichte (40–50 kg). Welche Gummifarbe für welchen Einsatz?Schwarz ist der Standard und am unauffälligsten auf dunklen Böden. Weiß oder Grau passen zu hellen Bodenbelagen und Sanitärbereichen.

KWS 2029 Wandpuffer Wandpuffer aus Aluminium zum Anschrauben im Winkel Boden/Wand für Türen bis 30 kg. Mit Befestigungsmaterial. Kurz & Knapp Wandpuffer — Montage im Winkel Boden/Wand Max. Türgewicht 30 kg Material: Aluminium Gummipuffer schwarz (auf Anfrage weiß) Befestigungsmaterial inklusive Verpackungseinheit: 10 Stück Produktbeschreibung Der KWS 2029 ist ein Wandpuffer aus Aluminium, der im Winkel zwischen Boden und Wand montiert wird. Das Puffergehäuse wird bei größtmöglichem Abstand zum Türband mit zwei Schrauben und Dübeln an die Wand geschraubt. Vor der Montage wird der Gummipuffer entfernt und nach dem Verschrauben wieder eingesetzt. Der Gummi ist standardmäßig schwarz und auf Anfrage in Weiß lieferbar. Der KWS 2029 ist die Wandmontage-Alternative zum Bodenpuffer KWS 2028 und eignet sich besonders, wenn eine Bodenmontage nicht möglich oder unerwünscht ist. Vorteile Wandmontage — Ideal, wenn Bodenmontage nicht möglich ist Position im Winkel Boden/Wand — Schützt Wand und Sockelleiste gleichzeitig Stabile Befestigung — Zwei Schrauben mit Dübeln Leichte Aluminiumkonstruktion — Korrosionsbeständig und wirtschaftlich Große Farbauswahl — Einbrennlackiert, eloxiert und pulverbeschichtet Einfacher Gummitausch — Puffergummi zum Ein- und Aussetzen Einsatzbereich Der KWS 2029 eignet sich für leichte Türen bis 30 kg: Innentüren in Wohnungen und Büros Bereiche, in denen eine Bodenmontage nicht möglich ist (z. B. Fußbodenheizung, empfindliche Bodenbeläge) Schutz von Sockelleisten und Wandbereichen im Fussbodenbereich Öffentliche Gebäude mit leichtem Türbestand Nachrüstung an bestehenden Türen Technische Daten EigenschaftWert TypWandpuffer MontageWandmontage (Anschrauben im Winkel Boden/Wand) Max. Türgewicht30 kg MaterialAluminium PufferGummi, schwarz (auf Anfrage weiß) Befestigung2 Schrauben mit Dübeln Gewicht0,160 kg Verpackungseinheit10 Stück Material & Oberflächen AusführungBeschreibung .02Silberfarbig einbrennlackiert .10Dunkelbraun einbrennlackiert .03Schwarz einbrennlackiert .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert .71RAL 9010 reinweiß pulverbeschichtet .72RAL 9016 verkehrsweiß pulverbeschichtet .76RAL 3003 rubinrot pulverbeschichtet .75RAL 5003 saphirblau pulverbeschichtet .74RAL 8077 dunkelbraun pulverbeschichtet .77DB 703 anthrazit pulverbeschichtet .73RAL 9005 schwarz matt pulverbeschichtet Montagehinweise Das Puffergehäuse bei größtmöglichem Abstand zum Türband im Winkel Boden/Wand mit zwei Schrauben in Verbindung mit Dübeln an die Wand schrauben. Das vorher entfernte Puffergummi wieder einsetzen. Montagereihenfolge Gummipuffer aus dem Gehäuse entnehmen Gehäuse im Winkel Boden/Wand mit zwei Schrauben und Dübeln befestigen Gummipuffer wieder einsetzen Lieferumfang 1× KWS 2029 Wandpuffer 1× Gummipuffer, schwarz Befestigungsmaterial (2 Schrauben, Dübel) Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2029 Wie wird der KWS 2029 montiert?Das Gehäuse wird im Winkel zwischen Boden und Wand mit zwei Schrauben und Dübeln an die Wand geschraubt. Der Gummipuffer wird vor der Montage entfernt und danach wieder eingesetzt. Für welches Türgewicht ist der KWS 2029 geeignet?Für Türen bis maximal 30 kg. Ist der Gummipuffer austauschbar?Ja. Als Ersatzgummi steht KWS 9916 zur Verfügung. Worin unterscheidet sich der KWS 2029 vom KWS 2028?Der KWS 2029 ist ein Wandpuffer (Wandmontage im Winkel Boden/Wand), der KWS 2028 ein Bodenpuffer (Bodenmontage). Beide tragen Türen bis 30 kg und sind aus Aluminium. Eignet sich der KWS 2029 für Leichtbauwände?Grundsätzlich ja, sofern geeignete Dübel verwendet werden. Bei Gipskartonwänden sind Hohlraumdübel zu verwenden. Die Wandstärke und der Untergrund müssen die Belastung aufnehmen können. Kaufberatung: Türpuffer wählen Wann ist ein Wandpuffer besser als ein Bodenpuffer?Ein Wandpuffer wie der KWS 2029 ist die richtige Wahl, wenn eine Bodenmontage nicht möglich ist — z. B. bei Fußbodenheizung, empfindlichen Bodenbelägen oder wenn der Boden nicht gebohrt werden darf. KWS 2029 oder KWS 2009 — welcher Wandpuffer?Der KWS 2029 wird im Winkel Boden/Wand montiert und besteht aus Aluminium. Der KWS 2009 ist ein zylindrischer Wandpuffer in 4 Längen (60–120 mm) aus Stahl, Messing oder Edelstahl-Rostfrei und wird frei an der Wand positioniert. Welcher Puffer schützt die Sockelleiste am besten?Der KWS 2029 schützt durch seine Position im Winkel Boden/Wand sowohl die Wand als auch die Sockelleiste. Bodenpuffer schützen dagegen primär den Wandbereich auf Höhe des Türblatts.

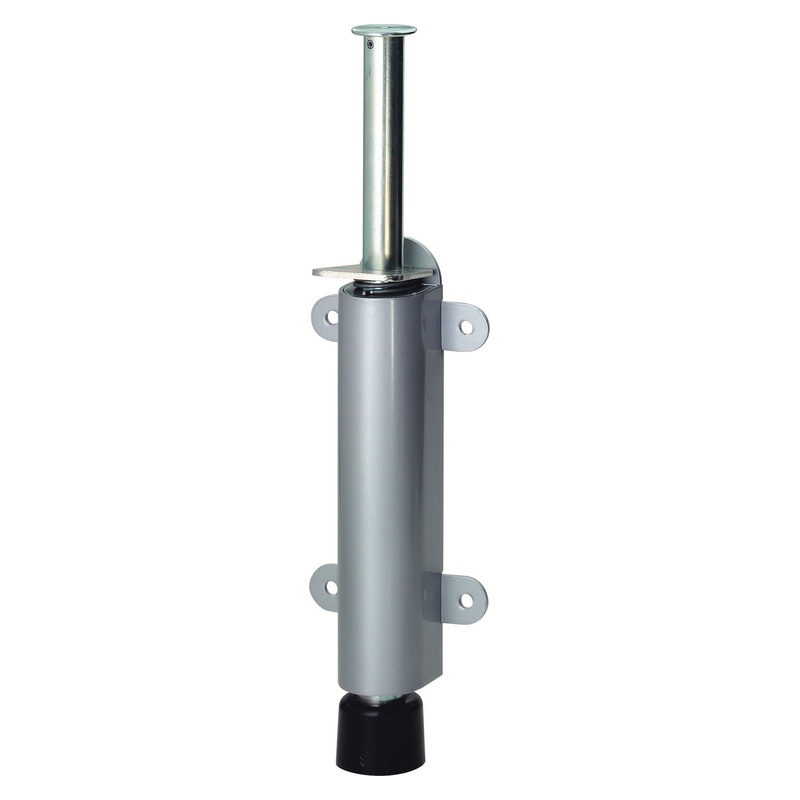

KWS 1043 Tretbolzen Stahl — bis 200 kg Schwerlast-Tretbolzen aus Stahl mit 120 mm Hub. Für schwere Türen und Tore bis 200 kg. Fussbetätigung mit serienmäßiger Konterfeder. Kurz & Knapp Schwerlast-Tretbolzen aus Stahl für Türen und Tore bis 200 kg 120 mm Hub, Gehäuse aus Stahl, Gummistopfen schwarz Fussbetätigung, Konterfeder serienmäßig Montage mit 3 Schrauben an Tür, Abstand Unterkante Tür bis Stopfen 20 mm Gesamtlänge 445 mm, Eigengewicht 1,900 kg Aufgrund Abmessungen und Gewicht ausschließlich für schwere Türen und Tore Produktbeschreibung Der KWS 1043 ist ein Schwerlast-Tretbolzen aus Stahl für besonders schwere Türen und Tore bis 200 kg. Mit einem Hub von 120 mm, einer Gesamtlänge von 445 mm und einem Eigengewicht von 1,900 kg ist er deutlich massiver als die Aluminium-Tretbolzen der Serie KWS 1040–1042. Der Tretbolzen wird per Fuß heruntergedrückt, bis sich der Gummistopfen auf dem Boden festpresst. Die serienmäßige Konterfeder erhöht den Anpressdruck und sorgt für zuverlässige Feststellung auch gegen hohe Schließkräfte. Durch leichten Druck auf die Sperrplatte wird die Tür freigegeben. Aufgrund seiner Abmessungen und seines Eigengewichts ist der KWS 1043 ausschließlich für schwere Türen und Tore vorgesehen, bei denen die Aluminium-Modelle an ihre Belastungsgrenze stoßen. Funktionsprinzip Der KWS 1043 arbeitet nach dem Tretbolzen-Prinzip: Feststellen: Tretbolzen per Fuß herunterdrücken, bis der Gummistopfen sich auf dem Boden festpresst. Die Tür wird in der gewünschten Position fixiert. Freigeben: Leichter Druck auf die Sperrplatte gibt den Tretbolzen frei. Der Bolzen fährt in das Gehäuse zurück. Konterfeder: Die serienmäßige Konterfeder erhöht den Anpressdruck des Tretbolzens und hält auch sehr schwere Türen und Tore bis 200 kg zuverlässig fest. Die Feststellung erfolgt stufenlos — die Tür oder das Tor kann in jedem beliebigen Öffnungswinkel fixiert werden. Vorteile 200 kg Tragfähigkeit — Für besonders schwere Türen und Tore ausgelegt Stahlgehäuse — Robuste Konstruktion für hohe mechanische Beanspruchung 120 mm Hub — Großer Hub für ausreichend Bodenabstand Konterfeder serienmäßig — Erhöhter Anpressdruck für zuverlässige Feststellung Stufenlose Feststellung — Tür in jedem Öffnungswinkel fixierbar Fussbetätigung — Bedienung ohne Bücken Einsatzbereich Der KWS 1043 ist ausschließlich für schwere Türen und Tore bis 200 kg vorgesehen: Schwere Stahltüren in Industrie- und Gewerbebauten Hallentore und Werkstatttore Schwere Außentüren und Eingangstüren Türen und Tore mit starken Türschließern Hinweis: Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg ist der KWS 1043 nicht für leichte oder mittelschwere Türen geeignet. Für Türen bis 100 kg empfehlen sich die Aluminium-Tretbolzen KWS 1040–1042. Technische Daten EigenschaftWert TypTretbolzen Schwerlast GehäuseStahl StopfenGummi, schwarz Hub120 mm Gesamtlänge445 mm Max. Türgewicht200 kg KonterfederSerienmäßig BetätigungFussbetätigung Montage3 Schrauben an Tür Abstand Unterkante Tür bis Stopfen20 mm Gewicht1,900 kg Türschließer-kompatibelJa Material & Oberflächen Stahl AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert Hinweis: Der KWS 1043 ist ausschließlich in Stahl erhältlich. Für Aluminium-Ausführungen mit zusätzlichen Oberflächenvarianten eignen sich die Modelle KWS 1040–1042. Montagehinweise Feststeller (Türmontage) Der KWS 1043 wird mit 3 Schrauben direkt am unteren Türblatt montiert. Der Abstand zwischen Unterkante Tür und Gummistopfen muss 20 mm betragen (abweichend von den Aluminium-Modellen mit 5–10 mm). Wichtige Hinweise Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg muss das Türblatt ausreichend stabil sein. Das Türblatt muss die zusätzliche Last des Tretbolzens tragen können, ohne sich zu verziehen. Montageanleitung und Bohrschablone liegen bei. Lieferumfang 1× KWS 1043 Tretbolzen Stahl mit Konterfeder 1× Gummistopfen schwarz Befestigungsmaterial (3 Schrauben) Montageanleitung und Bohrschablone Einsatz mit Türschließer Der KWS 1043 ist mit Türschließern kombinierbar. Die serienmäßige Konterfeder erhöht den Anpressdruck und hält auch Türen und Tore mit starken Türschließern zuverlässig fest. Das Stahlgehäuse und die 200 kg Tragfähigkeit sind für die hohen Schließkräfte schwerer Türen und Tore ausgelegt. Durch leichten Druck auf die Sperrplatte wird der Tretbolzen freigegeben und die Tür bzw. das Tor schließt selbsttätig. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Tragfähigkeit des Türblatts vor Montage prüfen (Eigengewicht Tretbolzen 1,900 kg) Häufige Fragen zum KWS 1043 Worin unterscheidet sich der KWS 1043 von den KWS 1040–1042?Der KWS 1043 besteht aus Stahl (statt Aluminium), trägt bis 200 kg (statt 100 kg), hat eine Gesamtlänge von 445 mm und wiegt 1,900 kg. Er ist ausschließlich für schwere Türen und Tore vorgesehen. Die KWS 1040–1042 sind kompakter und leichter. Warum beträgt der Abstand Unterkante Tür bis Stopfen 20 mm statt 5–10 mm?Der größere Abstand von 20 mm ist konstruktionsbedingt durch die massivere Bauform des Stahlgehäuses. Dieser Wert muss bei der Montage eingehalten werden. Ist der KWS 1043 für normale Innentüren geeignet?Nein. Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg ist der KWS 1043 nur für schwere Türen und Tore sinnvoll. Für normale Türen bis 100 kg empfehlen sich die Aluminium-Tretbolzen KWS 1040–1042. Benötigt der KWS 1043 eine Bodenbuchse?Nein. Der KWS 1043 arbeitet ohne Bodenbuchse. Der Gummistopfen presst sich direkt auf den Boden. Die Konterfeder sorgt für ausreichend Anpressdruck. Gibt es den KWS 1043 in Edelstahl?Nein. Der KWS 1043 ist ausschließlich in Stahl erhältlich (Ausführungen .02, .03, .10). Für Aluminium-Gehäuse mit Edelstahl-Tretbolzen eignen sich die KWS 1040–1042. Kann der KWS 1043 an Toren eingesetzt werden?Ja. Der KWS 1043 ist explizit für schwere Türen und Tore bis 200 kg ausgelegt. Die stabile Stahlkonstruktion und die Konterfeder bieten ausreichend Haltekraft. Funktioniert der KWS 1043 mit Türschließern?Ja. Die serienmäßige Konterfeder erhöht den Anpressdruck und hält die Tür zuverlässig gegen die Schließkraft des Türschließers fest. Kaufberatung: Tretbolzen wählen Wann brauche ich den KWS 1043 statt KWS 1040–1042?Den KWS 1043 wählen, wenn die Tür oder das Tor über 100 kg wiegt. Für Türen bis 100 kg sind die leichteren Aluminium-Modelle KWS 1040–1042 mit Bodenbuchse die bessere Wahl. Tretbolzen oder Fanghaken für schwere Türen?Tretbolzen (KWS 1043) ermöglichen stufenlose Feststellung in jedem Öffnungswinkel. Fanghaken-Feststeller (KWS 1009, 1010) fixieren in einer definierten Position. Der KWS 1043 ist mit 200 kg Tragfähigkeit für die schwersten Türen ausgelegt. Welche Alternative für Tore über 200 kg?Für Tore über 200 kg eignen sich die KWS Torfeststeller-Serien. Der KWS 1043 ist der stärkste Tretbolzen im KWS-Programm für Türen. Darf ein Tretbolzen an Brandschutztüren eingesetzt werden?Nein. Tretbolzen sind mechanische Türfeststeller ohne bauaufsichtliche Zulassung als Feststellanlage. Für Brandschutz- und Rauchschutztüren werden zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt.
