KWS 2920 Pfostenpuffer Aufschrauben

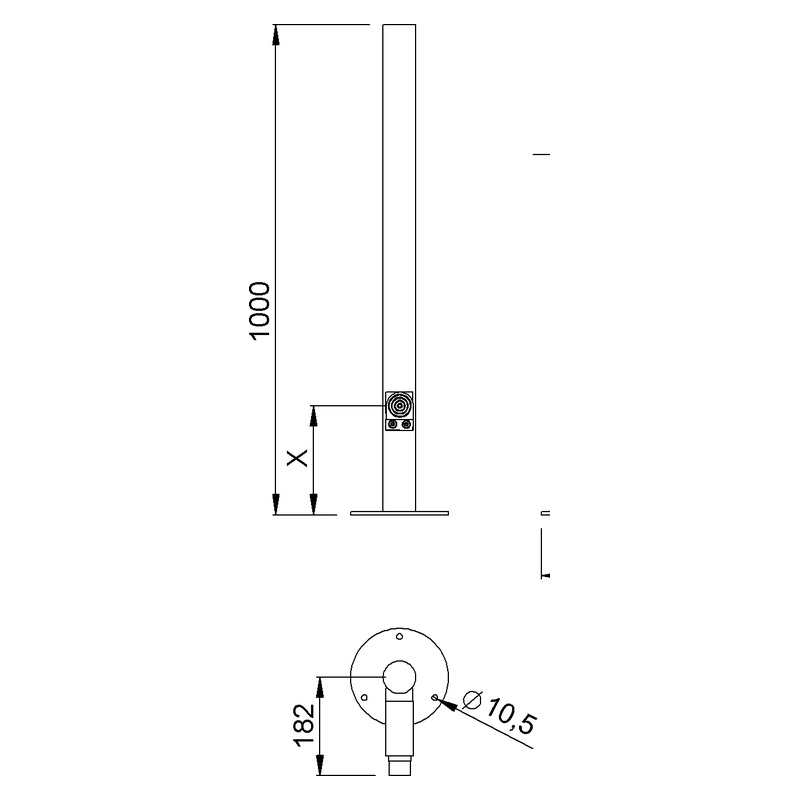

Pfostenpuffer KWS 2910 / KWS 2920Edelstahl-Pfosten mit integriertem Wandpuffer KWS 2049 — Einmauern oder Aufschrauben, bis 100 kg Kurz & KnappEdelstahl-Pfosten mit integriertem gefedertem Wandpuffer (KWS 2049)KWS 2910: Einmauern / KWS 2920: Aufschrauben (3 Schrauben)Standardhöhe 1000 mm, Sondermaße auf AnfrageTürgewicht bis 100 kgPufferposition X: min. 55 mm, empfohlen 55–300 mmVE: 1 Stück KWS 2910 / 2920 — BeschreibungDie Pfostenpuffer KWS 2910 (Einmauern) und KWS 2920 (Aufschrauben) sind freistehende Edelstahl-Pfosten mit einem integrierten gefederten Wandpuffer vom Typ KWS 2049. Sie werden dort eingesetzt, wo kein Wandanschluss vorhanden ist — z. B. als freistehender Türstopper vor Glasfassaden, Geländern oder im Freien.Der Pfosten hat eine Standardhöhe von 1000 mm (maximal empfohlen 1100 mm). Die Position des Puffers am Pfosten (Maß X) ist variabel zwischen 55 mm und 300 mm. Sondermaße sind auf Anfrage möglich. Vorteile & BesonderheitenFreistehend — kein Wandanschluss erforderlichIntegrierter KWS 2049 — bewährter gefederter WandpufferEdelstahl-Rostfrei — witterungsbeständig und langlebigVariable Pufferposition — Maß X: 55–300 mm ab PfostenoberseiteSondermaße — Pfostenhöhe und Pufferposition auf Anfrage anpassbarMade in Germany — Woelm GmbH, Heiligenhaus EinsatzbereichPfostenpuffer eignen sich überall dort, wo kein Wandanschluss für einen klassischen Wand- oder Bodenpuffer vorhanden ist:Freistehende Türstopper vor GlasfassadenEingangsbereiche ohne Wand hinter der TürTerrassen und AußenbereicheGeländer- und BrüstungsbereicheRepräsentative Eingänge Technische DatenEigenschaftKWS 2910 (Einmauern)KWS 2920 (Aufschrauben)ProdukttypPfostenpuffer EinmauernPfostenpuffer AufschraubenMax. Türgewicht100 kg100 kgMaterialEdelstahl-RostfreiEdelstahl-RostfreiPufferKWS 2049 (gefedert)KWS 2049 (gefedert)Höhe HStandard 1000 mm (max. 1100 mm)Standard 1000 mm (max. 1100 mm)Maß X (Pufferposition)min. 55 mm, empf. 55–300 mmmin. 55 mm, empf. 55–300 mmMontageBoden einlassenBoden aufschrauben (3 Schrauben)Gewicht7,000 kg6,000 kgVE1 Stück1 Stück Varianten nach PuffertypModellMontageIntegrierter PufferKWS 2910EinmauernKWS 2049 (Standard-Wandpuffer)KWS 2911EinmauernKWS 2051 (einstellbar ±10°)KWS 2912EinmauernKWS 9916 (Ersatzpuffer)KWS 2920AufschraubenKWS 2049 (Standard-Wandpuffer)KWS 2921AufschraubenKWS 2051 (einstellbar ±10°)KWS 2922AufschraubenKWS 9916 (Ersatzpuffer) Vergleich: KWS 2910 vs. KWS 2920KriteriumKWS 2910 (Einmauern)KWS 2920 (Aufschrauben)MontagePfosten in den Boden einlassenGrundplatte aufschrauben (3 Schrauben)EinbausituationNeubau, Rohbau, EstrichNachträglicher Einbau, BestandsbodenOptikBündig, keine sichtbare GrundplatteGrundplatte sichtbarGewicht7,000 kg6,000 kgDemontageNicht zerstörungsfrei möglichSchrauben lösen Material & OberflächeEdelstahl-Rostfrei: .82 mattEinbrennlackiert: .02 silberfarbigPulverbeschichtet: .77 DB 703 anthrazit, .73 RAL 9005 schwarz matt, .70 nach RAL MontagehinweiseKWS 2910 (Einmauern)Position bei größtmöglichem Abstand zum Türband wählen.Aussparung im Boden vorbereiten.Pfosten einlassen und ausrichten.Vergießen oder einmörteln.KWS 2920 (Aufschrauben)Position bei größtmöglichem Abstand zum Türband wählen.Grundplatte mit 3 Schrauben und Dübeln auf den Boden schrauben.Pfosten ausrichten.Hinweis: Pfosten soll so positioniert sein, dass die Tür möglichst im rechten Winkel auf den Puffer trifft. Lieferumfang1× Pfostenpuffer (KWS 2910 oder KWS 2920)1× Integrierter Wandpuffer KWS 2049 Normen & ZertifizierungenISO 9001 QualitätsmanagementISO 14001 UmweltmanagementISO 45001 ArbeitsschutzDIN EN 1090 Tragwerke aus Stahl/AluminiumMade in Germany (Woelm GmbH, Heiligenhaus) Häufig gestellte FragenWelcher Puffer ist im KWS 2910/2920 integriert?Standardmäßig der KWS 2049 (gefederter Wandpuffer). Alternativ sind Varianten mit KWS 2051 (einstellbar ±10°) als KWS 2911/2921 erhältlich.Kann die Pfostenhöhe angepasst werden?Ja. Standardhöhe ist 1000 mm (maximal empfohlen 1100 mm). Sondermaße sind auf Anfrage bei KWS möglich.Was ist Maß X?Der Abstand von der Pfostenoberseite bis zur Mitte des Puffers. Mindestens 55 mm, empfohlen 55–300 mm. Wird bei Bestellung angegeben.KWS 2910 (Einmauern) oder KWS 2920 (Aufschrauben)?KWS 2910 für Neubau: bündige Optik, keine sichtbare Grundplatte. KWS 2920 für nachträglichen Einbau: Grundplatte aufschrauben, demontierbar.Wie schwer sind die Pfostenpuffer?KWS 2910: 7,000 kg (Einmauern). KWS 2920: 6,000 kg (Aufschrauben). Der Gewichtsunterschied ergibt sich durch den Einmaueranker.Ist der integrierte Puffer austauschbar?Ja. Der KWS 2049 ist aufgesteckt und mit Schrauben gesichert — gleiche Bauweise wie bei der separaten Wandmontage.Eignen sich Pfostenpuffer für den Außenbereich?Ja. Edelstahl-Rostfrei (.82) und pulverbeschichtete Ausführungen (.77, .73) sind witterungsbeständig. Häufige Fragen zur AuswahlPfostenpuffer oder Wandpuffer?Pfostenpuffer (KWS 2910/2920) wenn keine Wand hinter der Tür vorhanden ist. Wandpuffer (KWS 2049/2051) wenn eine Wand zur Befestigung zur Verfügung steht.Pfostenpuffer oder Bodenpuffer?Pfostenpuffer fangen die Tür auf Höhe des Türblatts ab. Bodenpuffer fangen die Tür am unteren Rand ab. Bei schweren Türen ist ein Pfostenpuffer schonender für die Tür, da der Aufprall auf Höhe des Schwerpunkts erfolgt.KWS 2910/2920 (100 kg) reicht nicht — was tun?Für Türen über 100 kg einen Bodenpuffer (KWS 2019/2021/2120, bis 200 kg) mit separatem Wandpuffer kombinieren. Pfostenpuffer sind auf 100 kg begrenzt.Einstellbarer Puffer am Pfosten?KWS 2911 (Einmauern) oder KWS 2921 (Aufschrauben) — mit integriertem KWS 2051 (±10° einstellbar).

Türfeststeller KWS 1032 - 1034Türfeststeller mit Tretbolzen und Befestigungslasche — 30/50 mm Hub, bis 40 kg Kurz & KnappTür in jedem Öffnungswinkel feststellbarKWS 1032: 30 mm Hub / KWS 1034: 50 mm HubBis 40 kg TürgewichtSerienmäßige Konterfeder erhöht AnpressdruckStahl, Messing oder Edelstahl, inkl. Befestigungslasche KWS 1032/1034 — BeschreibungDer KWS 1032 (30 mm Hub) und KWS 1034 (50 mm Hub) sind Türfeststeller mit Tretbolzen und Befestigungslasche. Die Tür kann in jedem Öffnungswinkel festgestellt werden.Der Tretbolzen wird durch Fußbetätigung nach unten gedrückt, bis der Gummistopfen sich auf dem Boden festpresst. Ein leichter Druck auf die Sperrplatte gibt die Tür wieder frei. Die serienmäßig montierte Konterfeder erhöht den Anpressdruck auf dem Boden. FunktionsprinzipFeststellen: Tretbolzen herunterdrücken bis Stopfen auf dem Boden festgepresst ist.Lösen: Leichter Druck auf die Sperrplatte gibt die Tür frei.Konterfeder: Serienmäßig montiert — erhöht den Anpressdruck auf dem Boden. Vorteile & BesonderheitenTür in jedem Öffnungswinkel feststellbarSerienmäßige KonterfederWahlweise 30 mm oder 50 mm HubInkl. Befestigungslasche, Montageanleitung und BohrschabloneTürschließer verwendbarMade in Germany (Woelm GmbH) Technische DatenEigenschaftWertProdukttypTürfeststeller mit TretbolzenFunktionsweiseFußbetätigungMax. Türgewicht40 kgHub30 mm (KWS 1032) / 50 mm (KWS 1034)MaterialStahl, Messing oder Edelstahl-RostfreiStopfenGummi, schwarzGewicht 1032 (Stahl)0,340 kgGewicht 1032 (Messing)0,350 kgGewicht 1032 (Edelstahl)0,340 kgGewicht 1034 (Stahl)0,360 kgGewicht 1034 (Messing)0,370 kgGewicht 1034 (Edelstahl)0,360 kgMontageabstandUnterkante Tür bis Stopfen: 5–10 mm Material & OberflächeStahl: .02 silberfarbig einbrennlackiert, .10 dunkelbraun einbrennlackiert, .03 schwarz einbrennlackiertStahl pulverbeschichtet: .71 RAL 9010 reinweiß, .72 RAL 9016 verkehrsweiß, .76 RAL 3003 rubinrot, .75 RAL 5003 saphirblau, .74 RAL 8077 dunkelbraun, .77 DB 703 anthrazit, .73 RAL 9005 schwarz mattMessing: .62 matt, .66 poliertEdelstahl-Rostfrei: .82 matt, .83 poliert MontagehinweiseTürfeststeller bei größtmöglichem Abstand zum Türband mit drei Schrauben in Verbindung mit Befestigungslasche an die Tür schrauben.Abstand von Unterkante Tür bis Stopfen: 5 bis 10 mm.Montageanleitung und Bohrschablone liegen bei. Lieferumfang1× Türfeststeller mit Tretbolzen1× Befestigungslasche1× Gummistopfen1× Montageanleitung und Bohrschablone ZubehörArtikelBeschreibungKWS 9907ErsatzgummiKWS 1509Befestigungslasche Vergleich: Welches Modell für welchen Einsatz?ModellMaterialHubTürgewichtBesonderheitKWS 1032/1034Stahl30/50 mm40 kgKonterfeder, BefestigungslascheKWS 1033/1035 (1081/1082)Aluminium30/50 mm40 kgLeichter, mehr OberflächenKWS 1024Stahl25 mm25 kgKleinste AusführungKWS 1030Stahl30 mm40 kgDiebstahlgesichert Normen & ZertifizierungenISO 9001 QualitätsmanagementISO 14001 UmweltmanagementISO 45001 ArbeitsschutzDIN EN 1090 Tragwerke aus Stahl/AluminiumGeprüft: ift Rosenheim, TÜV, DEKRAMade in Germany (Woelm GmbH, Heiligenhaus) Häufig gestellte FragenKWS 1032 vs. 1034?KWS 1032 hat 30 mm Hub, KWS 1034 hat 50 mm Hub. 50 mm empfiehlt sich bei dickeren Bodenbelägen.Wie funktioniert der Tretbolzen?Durch Fußbetätigung wird der Bolzen nach unten gedrückt. Stopfen presst sich auf den Boden fest. Sperrplatte drücken zum Lösen.Bis zu welchem Türgewicht?Bis ca. 40 kg.Was ist die Konterfeder?Eine serienmäßig montierte Feder, die den Anpressdruck des Stopfens auf dem Boden erhöht.Wann 30 mm, wann 50 mm Hub?30 mm für Standardböden. 50 mm bei dicken Bodenbelägen (Teppich, Vinyl) oder höherem Niveauunterschied.Welches Zubehör gibt es?KWS 9907 Ersatzgummi, KWS 1509 Ersatz-Befestigungslasche. Häufige Fragen zur AuswahlKWS 1032 (Stahl) oder KWS 1081 (Aluminium)?Gleiche Funktion, anderes Material. KWS 1032 aus Stahl ist robuster und günstiger. KWS 1081 aus Aluminium ist leichter und in mehr Oberflächen verfügbar.Tretbolzen oder Fanghaken?Tretbolzen (KWS 1032) halten die Tür in jedem Winkel. Fanghaken (KWS 1051) rasten in einer festen Position ein und tragen bis 100 kg.Diebstahlsichere Alternative?KWS 1030 — gleiche Bauart, aber mit diebstahlgesichertem Tretbolzen. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 Feststellanlage. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

KWS 1121 Türfeststeller mit Fanghaken — schwere Ausführung 200 kg Schwerer Türfeststeller mit Fanghaken für Türen bis 200 kg. Stahl oder Edelstahl-Rostfrei. Bodenmontage. Fußbetätigung. Kurz & Knapp Schwere Ausführung für Türen bis 200 kg Mechanischer Fanghaken mit Fußbetätigung Feststeller zum Aufschrauben auf den Boden, Haltewinkel an Tür Material: Stahl oder Edelstahl-Rostfrei, Puffer Gummi gefedert schwarz Stückgewicht: 2,230 kg Türschließer-kompatibel Produktbeschreibung Der KWS 1121 ist ein schwerer Türfeststeller mit Fanghaken, konzipiert für Türen bis 200 kg. Er eignet sich für schwere Stahl-, Holz- und Metalltüren in gewerblichen und industriellen Umgebungen. Der Feststeller wird mit zwei Schrauben auf den Boden aufgeschraubt. Der zugehörige Haltewinkel wird an der Tür befestigt. Zum Feststellen wird die Tür gegen den Feststeller gedrückt — der Fanghaken rastet am Haltewinkel ein. Das Lösen erfolgt durch Betätigen des Fanghakens per Fuß bei gleichzeitigem Andrücken der Tür. Erhältlich in Stahl mit verschiedenen Oberflächen (einbrennlackiert, verzinkt, pulverbeschichtet) sowie in Edelstahl-Rostfrei matt. Der gefederte Gummipuffer schützt Türblatt und Feststeller vor Beschädigungen. Funktionsprinzip Der KWS 1121 arbeitet mit einem robusten mechanischen Fanghaken: Feststellen: Die Tür wird gegen den Feststeller gedrückt. Der Fanghaken rastet am Haltewinkel ein und fixiert die Tür in geöffneter Position. Lösen: Fanghaken per Fuß betätigen und gleichzeitig die Tür gegen den Feststeller andrücken. Die Tür wird freigegeben. Die schwere Bauform mit 2,230 kg Stückgewicht und massiver Stahlkonstruktion gewährleistet eine sichere Arretierung auch bei schweren Türen mit hoher Schließkraft. Vorteile 200 kg Tragfähigkeit — Ausgelegt für schwere Türen, die Standard-Feststeller überfordern Massive Bauform — 2,230 kg Eigengewicht für hohe Stabilität und Haltekraft Fußbetätigung — Komfortable Bedienung ohne Bücken Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Stahl oder Edelstahl — Edelstahl-Rostfrei matt für erhöhte Korrosionsbeständigkeit Aufschraubmontage — Befestigung mit zwei Schrauben auf dem Boden, kein Einlassen erforderlich Einsatzbereich Der KWS 1121 ist für schwere Drehtüren bis 200 kg konzipiert und eignet sich insbesondere für: Schwere Stahltüren in Industrie- und Gewerbegebäuden Hauseingangstüren und massive Holztüren Türen in öffentlichen Gebäuden mit hohem Türgewicht Keller- und Lagertüren Türen mit starken Türschließern, bei denen leichte Feststeller nicht ausreichen Die Edelstahl-Ausführung (.82) bietet erhöhte Korrosionsbeständigkeit für beanspruchte Umgebungen. Technische Daten EigenschaftWert TypTürfeststeller mit Fanghaken, schwere Ausführung MaterialStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz Montage FeststellerBodenmontage (Aufschrauben, 2 Schrauben) Montage GegenseiteHaltewinkel an Tür (anschrauben) BetätigungFußbetätigung Max. Türgewicht200 kg Türschließer-kompatibelJa Stückgewicht (Stahl)2,230 kg Stückgewicht (Edelstahl-Rostfrei)2,230 kg VE1 Stück Material & Oberflächen Stahl AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .06Verzinkt .10Dunkelbraun einbrennlackiert .70Nach RAL pulverbeschichtet (Farbton angeben) Edelstahl-Rostfrei AusführungBeschreibung .82Matt Montagehinweise Feststeller (Bodenmontage) Den Türfeststeller am gewünschten Feststellpunkt positionieren. Der Feststellpunkt sollte den größtmöglichen Abstand zum Türband haben. Den Feststeller mit zwei Schrauben auf dem Boden befestigen. Haltewinkel (Türmontage) Den Haltewinkel an entsprechender Stelle an der Tür befestigen. Die Höhe muss auf den Fanghaken des Bodenteils abgestimmt sein. Hinweis Bei schweren Türen und starken Türschließern auf eine tragfähige Bodendübelung achten. Der Untergrund muss die Haltekraft des Feststellers sicher aufnehmen können. Lieferumfang 1× KWS 1121 Türfeststeller mit Fanghaken 1× Haltewinkel zur Türmontage 1× Gummipuffer gefedert, schwarz Einsatz mit Türschließer Der KWS 1121 ist mit Türschließern kombinierbar. Der massive Fanghaken hält die Tür auch gegen die Schließkraft starker Türschließer in geöffneter Position. Durch Lösen des Fanghakens per Fuß bei gleichzeitigem Andrücken der Tür schließt diese selbsttätig über den Türschließer. Die schwere Bauform mit 200 kg Tragfähigkeit macht den KWS 1121 zur geeigneten Wahl für Türen mit leistungsstarken Türschließern der Größe 5–6. Hinweis: Der KWS 1121 bietet keine integrierte Freilauffunktion und keine automatische Auslösung. Normen & Richtlinien Mechanischer Türfeststeller für manuelle Betätigung (Fußbetätigung) Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Häufige Fragen zum KWS 1121 Für welche Türgewichte ist der KWS 1121 ausgelegt?Der KWS 1121 ist für Türen bis 200 kg ausgelegt. Damit ist er einer der tragfähigsten mechanischen Türfeststeller im KWS-Programm. Wie wird der KWS 1121 montiert?Der Feststeller wird mit zwei Schrauben auf dem Boden befestigt. Der Haltewinkel wird an der Tür angeschraubt. Positionieren Sie den Feststeller mit größtmöglichem Abstand zum Türband. Wie wird die Tür festgestellt und gelöst?Feststellen: Tür gegen den Feststeller drücken — der Fanghaken rastet am Haltewinkel ein. Lösen: Fanghaken per Fuß betätigen und gleichzeitig die Tür gegen den Feststeller andrücken. Stahl oder Edelstahl — welche Ausführung wählen?Stahl-Ausführungen (.02, .03, .06, .10) sind wirtschaftlich für trockene Innenbereiche. Die Edelstahl-Rostfrei-Ausführung (.82 matt) bietet erhöhte Korrosionsbeständigkeit für beanspruchte oder feuchte Umgebungen. Kann der KWS 1121 mit Türschließern kombiniert werden?Ja. Die schwere Bauform hält die Tür auch gegen die Schließkraft starker Türschließer. Auf eine tragfähige Bodendübelung achten. Ist der KWS 1121 für den Außenbereich geeignet?Die Edelstahl-Ausführung (.82) bietet erhöhte Witterungsbeständigkeit. Für dauerhafte Außenanwendung sind die Bodenbeschaffenheit und Umgebungsbedingungen zu prüfen. Gibt es eine Variante mit Steindolle zum Einlassen?Nein. Der KWS 1121 wird ausschließlich auf den Boden aufgeschraubt. Für Einlass-Montage mit Steindolle eignen sich die Modelle KWS 1009 oder KWS 1051 (bis 100 kg). Kann der KWS 1121 an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Kaufberatung: Türfeststeller für schwere Türen Reicht ein Standard-Türfeststeller für meine schwere Tür?Die meisten KWS-Türfeststeller sind für Türen bis 40–100 kg ausgelegt. Für Türen über 100 kg ist der KWS 1121 mit 200 kg Tragfähigkeit die richtige Wahl. Fanghaken oder Magnet — was eignet sich für schwere Türen?Bei schweren Türen ist ein Fanghaken-Feststeller wie der KWS 1121 zuverlässiger. Magnetfeststeller müssen eine entsprechend hohe Haltekraft aufbringen, was die Abzugskraft erhöht. Der mechanische Fanghaken arretiert formschlüssig und unabhängig vom Türgewicht. Welches Material empfiehlt sich für beanspruchte Bereiche?Für Industrieumgebungen, feuchte Räume oder überdachte Außenbereiche empfiehlt sich die Edelstahl-Rostfrei-Ausführung (.82). Stahl verzinkt (.06) bietet ebenfalls einen erhöhten Korrosionsschutz. Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller wie der KWS 1121 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Worauf muss ich bei der Bodendübelung für schwere Türen achten?Bei Türen bis 200 kg und starken Türschließern wirken hohe Kräfte auf die Bodenbefestigung. Verwenden Sie geeignete Schwerlastdübel. Der Untergrund muss tragfähig sein (Beton, Estrich). Auf Hohlböden oder erhöhten Doppelböden ist die Eignung zu prüfen. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, TS 5000 Obentürschließer mit Feststellung. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

KWS 2124 Türpuffer gefedert mit Montageplatte Gefederter Türpuffer mit separater Montageplatte. Aluminium mit gefedertem Gummipuffer. Montageplatte wird auf den Boden geschraubt, Puffer aufgesetzt und seitlich arretiert. Für Türen bis 120 kg. VE 1 Stück. Kurz & Knapp Gefederter Türpuffer mit separater Aluminium-Montageplatte Höchste Tragfähigkeit in der KWS-Pufferserie: 120 kg Montage: Platte mit 2 Schrauben auf Boden, Puffer aufsetzen, seitlich arretieren Druckfeder plus Gummipuffer für doppelte Dämpfung Material: Aluminium Verpackungseinheit: 1 Stück inkl. Befestigungsmaterial Produktbeschreibung Der KWS 2124 ist der leistungsstärkste Türpuffer im KWS-Pufferprogramm für Einzelmontage. Mit einer Tragfähigkeit von 120 kg fängt er schwere Innentüren zuverlässig ab. Die integrierte Druckfeder absorbiert die kinetische Energie und gibt sie kontrolliert ab. Der schwarze Gummipuffer bildet die zweite Dämpfungsstufe. Die Montage erfolgt in zwei Schritten: Zuerst wird die Montageplatte mit 2 Schrauben und Dübeln auf den Boden geschraubt. Anschließend wird der Türpuffer auf die Platte aufgesetzt und mit 2 seitlichen Schrauben arretiert. Diese Konstruktion erlaubt eine einfache Demontage und Neupositionierung. Im Unterschied zum KWS 2023 (Steindolle) benötigt der KWS 2124 keine Einlassarbeiten und eignet sich daher für die Nachrüstung auf fertigen Böden. Vorteile 120 kg Tragfähigkeit — Höchste Einzelpuffer-Leistung im KWS-Programm Montageplatte — Einfache Montage, Demontage und Neupositionierung ohne Bodenschäden Nachrüstung — Keine Einlassarbeiten, Montage auf fertigen Böden möglich Gefederte Dämpfung — Druckfeder plus Gummipuffer für maximalen Aufschlagschutz Seitliche Arretierung — 2 Schrauben sichern den Puffer auf der Platte, kein Verdrehen oder Abheben Einsatzbereich Der KWS 2124 eignet sich für schwere Drehtüren bis 120 kg in folgenden Anwendungsbereichen: Schwere Innentüren in öffentlichen Gebäuden, Krankenhäusern, Schulen Gewerbe- und Industriegebäude mit massiven Türelementen Nachrüstung in Bestandsgebäuden auf fertigen Böden Bereiche, in denen der Puffer gelegentlich umpositioniert werden muss Türen mit Türschließer, die zusätzlich gegen Aufschlagen geschützt werden müssen Technische Daten EigenschaftWert TypTürpuffer gefedert mit Montageplatte MontageMontageplatte mit 2 Schrauben + Dübeln, Puffer seitlich arretiert MaterialAluminium PufferGummi gefedert, schwarz Max. Türgewicht120 kg VE1 Stück Stückgewicht (Alu)0,400 kg Material & Oberflächen AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert .70Farbig pulverbeschichtet .31Eloxiert (E5/E6) .35Edelstahl Effekt eloxiert Der KWS 2124 ist ausschließlich in Aluminium erhältlich. Für Messing- oder Edelstahl-Optik steht die Ausführung .35 (Edelstahl Effekt) zur Verfügung. Montagehinweise Die Montageplatte am vorgesehenen Anschlagpunkt positionieren. 2 Löcher bohren, Dübel einsetzen und die Platte mit 2 Schrauben festschrauben. Den Türpuffer auf die Montageplatte aufsetzen und mit den 2 seitlichen Schrauben auf der Unterplatte arretieren. Den Puffer bei größtmöglichem Abstand zum Türband positionieren. Die seitlichen Schrauben fest anziehen, damit der Puffer bei Belastung nicht verrutscht. Zur Umpositionierung: Seitliche Schrauben lösen, Puffer abnehmen, Platte versetzen, Puffer wieder aufsetzen. Lieferumfang 1 Stück KWS 2124 Türpuffer gefedert 1 Montageplatte Befestigungsmaterial (2 Schrauben, 2 Dübel) 2 seitliche Arretierungsschrauben Normen & Richtlinien Türpuffer unterliegen keiner eigenen Produktnorm. Die Montageplatte verteilt die Aufschlagkräfte auf eine größere Fläche und reduziert die Punktbelastung auf den Bodenbelag. Häufige Fragen zum KWS 2124 Warum nur Aluminium?Der KWS 2124 ist konstruktionsbedingt ausschließlich in Aluminium erhältlich. Die Ausführung .35 (Edelstahl Effekt) erzielt optisch ein Edelstahl-Erscheinungsbild auf Aluminiumbasis. Kann die Montageplatte wiederverwendet werden?Ja. Die Platte bleibt am Boden verschraubt, der Puffer wird seitlich arretiert und kann jederzeit abgenommen und wieder aufgesetzt werden. Auch eine Neupositionierung der Platte ist möglich. Was unterscheidet den KWS 2124 vom KWS 2023?Der KWS 2023 (100 kg) benötigt eine Steindolle im Boden und eignet sich für Neubauten. Der KWS 2124 (120 kg) wird auf eine Montageplatte geschraubt und lässt sich auf fertigen Böden nachrüsten. Kann der Gummipuffer getauscht werden?Ja. Den Puffer von der Montageplatte abnehmen und den Gummi inkl. Druckfeder austauschen. Wenden Sie sich an den KWS-Service für das passende Ersatzteil. Ist der KWS 2124 für Außenbereiche geeignet?Aluminium ist grundsätzlich witterungsbeständig. Für Außenanwendungen empfiehlt sich die pulverbeschichtete Ausführung (.70) für zusätzlichen Schutz. Wie verhält sich die Montageplatte auf verschiedenen Bodenarten?Die Platte kann auf allen tragfähigen Böden montiert werden: Beton, Estrich, Fliesen, Naturstein. Bei weichen Böden (Holz, PVC) verteilt die Platte die Kraft auf eine größere Fläche. 120 kg oder 200 kg — wann reicht der KWS 2124?Der KWS 2124 deckt die meisten schweren Innentüren ab. Für Schwerlasttüren über 120 kg greifen Sie zum KWS 2025/2026 (200 kg mit verstärkter Druckfeder). Türpuffer mit Montageplatte — Kaufberatung Montageplatte oder Steindolle — was ist besser?Die Montageplatte (KWS 2124) eignet sich für Nachrüstungen und Situationen, in denen der Puffer umpositioniert werden soll. Die Steindolle (KWS 2023) ergibt ein bündigeres Bodenbild und ist für Neubauten ideal. Welcher gefederte Türpuffer für welche Tür?Bis 75 kg: KWS 2110 (Dübelmontage). Bis 100 kg: KWS 2023 (Steindolle) oder KWS 2024 (Aufschrauben). Bis 120 kg: KWS 2124 (Montageplatte). Bis 200 kg: KWS 2025/2026 (verstärkte Feder). Kann ein gefederter Türpuffer einen Türfeststeller ersetzen?Nein. Ein Türpuffer fängt die Tür nur beim Aufschlagen ab. Ein Türfeststeller (z.B. KWS 1009) hält die Tür dauerhaft in geöffneter Position. Beide Produkte erfüllen unterschiedliche Funktionen und können kombiniert werden. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, Türschließer TS 5000 mit mechanischer Feststellung. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

Kurz & Knapp Gestänge-Türschließer EN 2–6 (stufenlos) für Rauch- und Feuerschutztüren Geprüft nach EN 1154 für Türbreiten bis 1.400 mm Kompakte 41 mm Aufbauhöhe bei nur 1.280 g Gewicht Schließgeschwindigkeit und Endschlag stirnseitig stufenlos justierbar IF Product Design Award ECO Newton TS 50 – Leistungsstarker Gestänge-Türschließer Der ECO Newton TS 50 deckt mit EN 2–6 ein breites Leistungsspektrum ab und eignet sich für Rauch- und Feuerschutztüren mit Flügelbreiten bis 1.400 mm. Trotz der hohen Schließkraft bleibt er mit 41 mm Aufbauhöhe und 1.280 g besonders kompakt und leicht. Vorteile Breiter Schließkraftbereich — EN 2–6 stufenlos einstellbar, für leichte bis schwere Türen ECOgreen — Ressourcenschonendes Design mit optimiertem Materialeinsatz ECOclic-Abdeckung — Edelstahlabdeckung verdeckt alle Einstellparameter ECOvalve-Justierung — Präzise Feineinstellung über Standard-Innensechskantschlüssel Konstante Öffnungsdämpfung — Ab 70° fest eingestellt Technische Daten EigenschaftWert SchließkraftgrößeEN 2–6 (stufenlos einstellbar) NormEN 1154 Max. Türbreite1.400 mm Max. Öffnungswinkel180° Aufbauhöhe41 mm Gewicht1.280 g AusführungDIN-L = DIN-R EinsatzRauch- und Feuerschutztüren Montageoptionen Der ECO Newton TS 50 kann auf der Bandseite direkt auf dem Türblatt oder auf der Bandgegenseite per Kopfmontage am Rahmen befestigt werden. Verfügbare Gestänge: Gelenkarm und Parallelarm (separat erhältlich). Passende Produkte ECO Hinweisschild für Feuer- / Rauchschutztür Türschließer ECO Newton TS-41 B → Alle Türschließer ECO Häufige Fragen zum ECO Newton TS 50 Für welche Türen eignet sich der TS 50?Der ECO Newton TS 50 ist für Rauch- und Feuerschutztüren mit Flügelbreiten bis 1.400 mm geprüft (EN 1154, Schließkraft EN 2–6). Was unterscheidet den TS 50 vom TS 20?Der TS 50 bietet einen breiteren Schließkraftbereich (EN 2–6 stufenlos vs. EN 2/3/5 abgestuft) und ist für größere Türbreiten bis 1.400 mm ausgelegt. Zudem ist er für Rauch- und Feuerschutztüren geprüft. Wie schwer ist der TS 50?Der ECO Newton TS 50 wiegt nur 1.280 g — trotz Schließkraftgröße bis EN 6 einer der leichtesten Türschließer seiner Klasse.

Türpuffer KWS 2120Gefederter Türpuffer mit vorderseitiger Befestigung — bis 200 kg Türgewicht, Bolzen tritt NICHT hinten aus Kurz & KnappGefederter Türpuffer für schwere Türen und Tore bis 200 kgVorderseitige Befestigung: Befestigungselement anschrauben, Puffergehäuse aufsteckenPufferbolzen tritt NICHT an der Rückseite aus (Montageerleichterung)Material: Stahl/Aluminium oder Edelstahl-RostfreiVE: 1 Stück KWS 2120 — BeschreibungDer KWS 2120 ist ein gefederter Türpuffer für schwere Türen und Tore bis 200 kg mit vorderseitiger Befestigung. Im Gegensatz zum KWS 2020 tritt der Pufferbolzen NICHT an der Rückseite des Gehäuses aus — der gesamte Federweg (10 mm) wird innerhalb des Gehäuses aufgenommen.Die Montage erfolgt in zwei Schritten: Zunächst wird das Befestigungselement an die Wand geschraubt, dann wird das Puffergehäuse aufgesteckt und mit 2 Schrauben gesichert. Dadurch muss die Rückseite der Wand nicht zugänglich sein. Vorteile & BesonderheitenBis 200 kg Türgewicht — für schwere Türen und ToreBolzen tritt NICHT hinten aus — kein Freiraum hinter der Wand nötigGefederte Aufnahme — 10 mm Federweg innerhalb des GehäusesZweiteilige Montage — Befestigungselement + aufsteckbares PuffergehäuseStahl/Aluminium oder Edelstahl — auch für sichtbare Montage und AußenbereicheMade in Germany — Woelm GmbH, Heiligenhaus EinsatzbereichDer KWS 2120 eignet sich besonders dort, wo die Rückseite der Montagefläche nicht zugänglich ist:Massive Wände ohne Zugang zur RückseiteBetonwände und MauerwerkSchwere Außentüren und ToreGewerbe- und IndustriegebäudeRepräsentative Bereiche (Edelstahl-Ausführung) Technische DatenEigenschaftWertProdukttypTürpuffer gefedert, vorderseitige BefestigungMax. Türgewicht200 kgMaterialStahl/Aluminium oder Edelstahl-RostfreiPufferGummi, gefedert, schwarzFederweg10 mm (innerhalb des Gehäuses)MontageWandmontage (vorderseitig, Befestigungselement + Puffergehäuse)Gewicht (Stahl/Alu)0,620 kgGewicht (Edelstahl)0,820 kgVE1 Stück Material & OberflächeStahl/Aluminium: .02 silberfarbig einbrennlackiert, .03 schwarz, .10 dunkelbraunStahl/Aluminium pulverbeschichtet: .70 farbig nach RALEdelstahl-Rostfrei: .82 matt, .83 poliert MontagehinweisePosition bei größtmöglichem Abstand zum Türband wählen.Befestigungselement mit Schrauben und Dübeln an der Wand befestigen.Puffergehäuse auf das Befestigungselement aufstecken.Puffergehäuse mit 2 Schrauben sichern.Puffer soll möglichst im rechten Winkel auf das Türblatt treffen. Lieferumfang1× Türpuffer KWS 2120 (gefedert, vorderseitige Befestigung)1× Befestigungselement Normen & ZertifizierungenISO 9001 QualitätsmanagementISO 14001 UmweltmanagementISO 45001 ArbeitsschutzDIN EN 1090 Tragwerke aus Stahl/AluminiumMade in Germany (Woelm GmbH, Heiligenhaus) Häufig gestellte FragenWas bedeutet „Bolzen tritt NICHT hinten aus"?Der gesamte Federweg (10 mm) wird innerhalb des Puffergehäuses aufgenommen. Hinter der Montagefläche ist kein Freiraum für einen austretenden Bolzen nötig — ein entscheidender Vorteil gegenüber dem KWS 2020.Wie funktioniert die zweiteilige Montage?Zunächst wird das Befestigungselement an die Wand geschraubt. Dann wird das Puffergehäuse aufgesteckt und mit 2 Schrauben gesichert. Bei Wartung kann das Puffergehäuse abgenommen werden.Gibt es ein Ersatzgummi?Ja. KWS 9919 ist das passende Ersatzgummi.Warum ist der KWS 2120 leichter als der KWS 2021?Der KWS 2120 (0,620 kg Stahl/Alu) ist ein Wandpuffer mit kompaktem Gehäuse. Der KWS 2021 (1,850 kg) ist ein massiver Bodenpuffer mit größerer Grundplatte.Gibt es den KWS 2120 in Edelstahl poliert?Ja. Ausführung .83 (Edelstahl poliert) ist für repräsentative Bereiche verfügbar. Häufige Fragen zur AuswahlKWS 2120 (vorderseitig) oder KWS 2020 (rückseitig)?KWS 2120 wenn die Rückseite nicht zugänglich ist — Bolzen tritt NICHT hinten aus. KWS 2020 wenn eine rückseitige Verschraubung möglich ist und keine Schrauben auf der Anschlagseite sichtbar sein sollen.KWS 2120 (Wand) oder KWS 2021 (Boden)?KWS 2120 für Wandmontage, KWS 2021 für Bodenmontage. Beide für 200 kg. Die Wahl hängt von der Einbausituation ab.Stahl/Alu oder Edelstahl?Stahl/Alu (.02/.03/.10/.70) für Innenbereiche. Edelstahl (.82 matt, .83 poliert) für Außenbereiche, Feuchträume oder repräsentative Montage.
