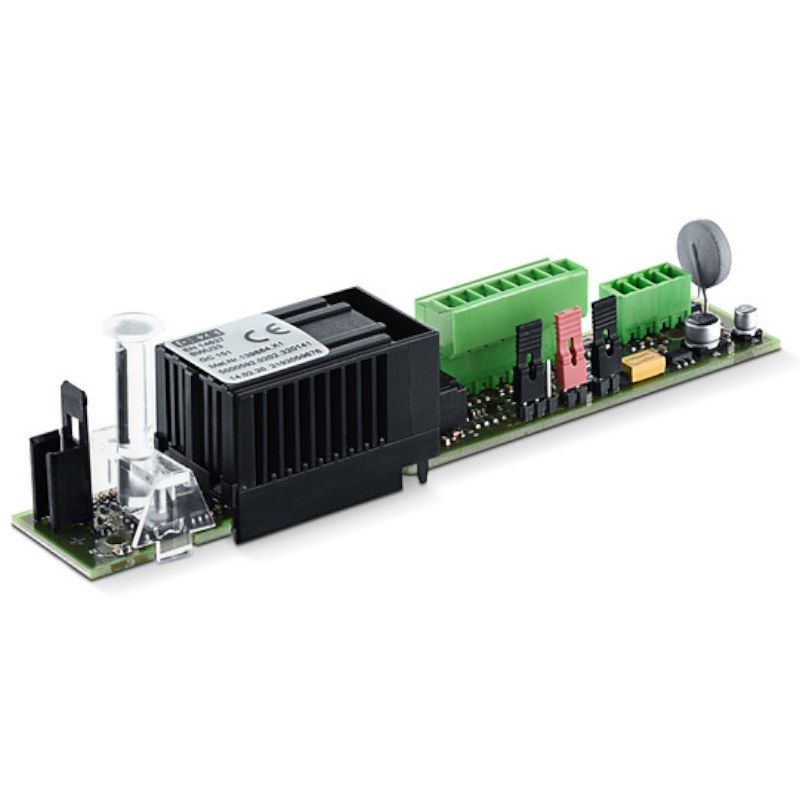

Raucherkennungsteil GEZE GC 151
GEZE GC 151 Sturzrauchschalter – Das Herzstück jeder GEZE Feststellanlage Optischer Rauchmelder mit Auslösevorrichtung für alle GEZE Feststellanlagen FA GC 150 | Sturzmontage über der Tür | 24V DC | Art.-Nr. 103555 Kurz & Knapp: Der GEZE GC 151 ist der Sturzrauchschalter für alle GEZE Feststellanlagen des Systems FA GC 150. Er vereint optischen Rauchmelder, Auslösevorrichtung und Rauchschalterzentrale in einem Bauteil. Bei Raucherkennung löst er die Feststellung aus – die Brandschutztür schließt selbsttätig. Alarmschwellennachführung, integrierte Leitungsüberwachung, Anschluss von Deckenmeldern und Funkmodul GC 171. DIBt-zugelassen, Tauschzyklus 8 Jahre nach DIN 14677. Pflicht-Ersatzteil für alle GEZE R-Gleitschienen, E-Gleitschienen und Gestänge-Feststellanlagen. GEZE GC 151 – Sturzrauchschalter mit integrierter Auslösevorrichtung Der GEZE GC 151 ist das zentrale Bauteil jeder GEZE Feststellanlage FA GC 150. Er wird unmittelbar über der Tür am Sturz montiert und übernimmt drei Funktionen gleichzeitig: Raucherkennung, Signalauswertung und Steuerung der Feststellvorrichtung. Im Normalbetrieb versorgt der GC 151 die angeschlossene Feststellvorrichtung mit 24V DC. Bei Raucherkennung, Stromausfall oder manueller Auslösung (Handtaster/Prüftaste) unterbricht er die Versorgung – die Feststellvorrichtung gibt die Tür frei und der Türschließer schließt die Brandschutztür selbsttätig. Der GC 151 wird in das Gehäuse der Feststellanlage eingeclipst – bei R-Gleitschienen direkt in die Schiene, bei separaten Rauchschalterzentralen (RSZ 6, RSZ 7) in das RSZ-Gehäuse. Über die Klemmenleisten KL1, KL2 und KL3 werden Feststellvorrichtung, Deckenmelder, Handauslösetaster, Funkmodul und Alarmausgang angeschlossen. Lieferumfang: Sturzrauchschalter GC 151 (Platine mit Rauchkammer und Klemmenleisten) Staubschutzfolie (erst bei Inbetriebnahme entfernen) Vorteile des GEZE GC 151 Alles in einem Bauteil: Optischer Rauchmelder, Rauchschalterzentrale und Auslösevorrichtung auf einer kompakten Platine – kein separater Rauchmelder + separate Zentrale nötig Alarmschwellennachführung: Passt die Empfindlichkeit automatisch an langsam zunehmende Verschmutzung an – reduziert Fehlalarme, verlängert die Einsatzdauer Selbstrückstellend: Nach Belüftung der Rauchkammer kehrt der GC 151 automatisch in den Normalbetrieb zurück – keine manuelle Rückstellung nötig Integrierte Leitungsüberwachung: Überwacht die Kabelverbindungen zu Deckenmeldern und Handauslösetastern mittels 43 kΩ Abschlusswiderständen – erkennt Kabelbrüche sofort Erweiterbar: Bis zu 3 Deckenmelder (GC 152/153/ORS 142) und 6 Funkgeräte (über GC 171) anschließbar LED-Diagnose: Mehrfarbige Zustandsanzeige (grün/rot/gelb) signalisiert Normalbetrieb, Alarm, Verschmutzung und Fehler auf einen Blick Abwärtskompatibel: Ersetzt den Vorgänger ORS 141 – Leitungsüberwachung per Jumper J3 deaktivierbar für Altanlagen Potentialfreier Alarmausgang: Relaiskontakt (Wechsler, max. 24V DC, 1A) zur Weiterleitung an Gebäudeleittechnik oder Alarmanzeige Technische Daten BezeichnungSturzrauchschalter GC 151 Artikelnummer / ID103555 FunktionsprinzipStreulicht, Alarmschwellennachführung, keine Alarmspeicherung (selbstrückstellend) Eingangsspannung24V DC EinbaulageWand-(Sturz-)montage, waagerecht Ausgang FeststellvorrichtungTransistorausgang, kurzschlussfest Zusatzmelder (Decken)Deckenmelder in 3-Leitertechnik (GC 152, GC 153, ORS 142) LeitungsüberwachungAbschaltbar (Jumper J3), 43 kΩ Abschlusswiderstände HandauslösetasterAnschließbar (KL2, Klemme 5+6), Leitungsüberwachung via 43 kΩ AlarmausgangPotentialfreier Relaiskontakt PrüftasteAbschaltung der Feststellung, Reset des Rauchschalters MeldertestPrüfaerosol oder Prüftaste SchutzklasseII SchutzartIP20 (nur für trockene Räume) Umgebungstemperatur-5 °C bis 50 °C Tauschzyklus8 Jahre (DIN 14677) NormenDIN EN 14637, DIN EN 1155, EN 54-7, DIBt-zugelassen Funktionsprinzip: Streulicht mit Alarmschwellennachführung Der GC 151 arbeitet nach dem Streulichtprinzip: In der Messkammer sind ein Lichtsender und ein Lichtempfänger so angeordnet, dass im Normalzustand kein Licht auf den Empfänger fällt. Gelangen Rauchpartikel in die Kammer, streuen sie das Licht auf den Empfänger – der Rauchmelder löst aus. Alarmschwellennachführung: Der GC 151 kompensiert langsam zunehmende Verschmutzung der Messkammer automatisch. Staubablagerungen, die sich über Monate ansammeln, werden als Grundverschmutzung erkannt und die Alarmschwelle nachgeführt. Erst bei sprunghaftem Anstieg (= Rauch) wird Alarm ausgelöst. Das reduziert Fehlalarme erheblich. Keine Alarmspeicherung: Sobald kein Rauch mehr in der Messkammer ist, kehrt der GC 151 selbsttätig in den Normalbetrieb zurück. Die Feststellvorrichtung kann sofort wieder aktiviert werden. Wichtig: Die Messkammer darf nicht geöffnet werden. Ist der Rauchmelder verschmutzt, muss er komplett ausgetauscht werden – eine Reinigung ist nicht möglich. Systemaufbau: GC 151 im GEZE FA GC 150 System Der GC 151 ist die zentrale Steuereinheit des GEZE Feststellanlagen-Systems FA GC 150. Er verbindet alle Komponenten und steuert die Feststellvorrichtung: KomponenteFunktionAnschluss am GC 151 GC 151 (Sturzrauchschalter)Rauchmelder + Auslösevorrichtung + Steuerung— Netzteil (RSZ 6 / RSZ 7 / in R-Gleitschiene)Energieversorgung 230V AC → 24V DCKL1: 24V + GND Feststellvorrichtung (intern)Hält die Tür offen, gibt bei Alarm freiKL3: GND + HOD Feststellvorrichtung (extern)E-Gleitschiene, Gestänge, HaftmagnetKL1: GND + HOD Deckenmelder (GC 152, GC 153, ORS 142)Zusätzliche Rauchüberwachung an der DeckeKL2: 24V + GND + AS Handauslösetaster (UTA / AS 500)Manuelle Auslösung der FeststellungKL2: 24V + MRB Funkmodul GC 171Kabellose Anbindung von GC 172/173/175KL1 + KL2 (alle Klemmen) AlarmausgangWeiterleitung an GLT / AlarmanzeigeKL2: AL_NC + AL_COM + AL_NO Zwei FSA-Varianten mit GC 151: Separate RSZ 6/RSZ 7: GC 151 sitzt im RSZ-Gehäuse an der Wand, steuert externe Feststellvorrichtungen (E-Gleitschiene, Gestänge, Haftmagnet) Integrierte Feststellanlage: GC 151 sitzt in der R-Gleitschiene oder R-ISM-Gleitschiene, Feststellung ist direkt in der Schiene integriert LED-Diagnose: Zustands- und Fehleranzeige Die mehrfarbige LED am GC 151 signalisiert den aktuellen Betriebszustand. Wichtig für die monatliche Funktionsprüfung und Fehlerdiagnose: Zustand / FehlerLEDBedeutung SpannungslosausKeine Versorgung – Feststellung deaktiviert, Tür schließt NormalbetriebGrünAlles in Ordnung, Feststellung aktiv Verschmutzung (Warnung)Rot/Grün abwechselndRauchschalter sollte ausgetauscht werden Verschmutzungsgrenze erreichtRot/Grün abwechselndRauchschalter muss ausgetauscht werden, Feststellung deaktiviert Fehler SturzrauchschalterRot (dauernd)GC 151 defekt – muss getauscht werden Kurzschluss am FeststellausgangRot (dauernd)Feststellvorrichtung prüfen, Verkabelung kontrollieren Versorgungsspannung zu kleinRot (dauernd)Netzteil / RSZ prüfen Leitungsbruch HandauslösetasterRot (dauernd)Kabelverbindung zum Handtaster prüfen (nur bei aktiver Leitungsüberwachung) Leitungsbruch DeckenmelderRot (dauernd)Kabelverbindung zu Deckenmelder(n) prüfen (nur bei aktiver Leitungsüberwachung) Handauslösetaster betätigtGelbUTA / AS 500 wurde gedrückt Prüftaste betätigtGelbPrüfmodus aktiv (mind. 10 s halten) Alarm RauchmelderRot (dauernd)Rauch erkannt – Feststellung ausgelöst, Tür schließt Anschlussklemmen und Jumper-Konfiguration Der GC 151 hat drei Klemmenleisten (KL1, KL2, KL3) und drei konfigurierbare Jumper: KlemmeBelegungFunktion KL1-124VVersorgungsspannung + KL1-2GNDVersorgungsspannung − KL1-3GNDExterne Feststellvorrichtung − KL1-4HODExterne Feststellvorrichtung + (Hold Open Device) KL2-524VHandauslösetaster / Deckenmelder Versorgung KL2-6MRBHandauslösetaster (Manual Release Button) KL2-724VDeckenmelder Versorgung KL2-8GNDDeckenmelder GND KL2-9ASDeckenmelder Signal (Additional Sensor) KL2-10AL_NCAlarmausgang (Normally Closed) KL2-11AL_COMAlarmausgang (Common) KL2-12AL_NOAlarmausgang (Normally Open) KL3-1/2GND/HODInterne Feststellvorrichtung (R-Gleitschiene) Jumper-Konfiguration: JumperStellung 1-2Stellung 2-3 J1Ohne Deckenmelder (Standard)Mit Deckenmelder J2Ohne HandauslösetasterMit Handauslösetaster J3Ohne Leitungsüberwachung (nur für ORS 141 Ersatz!)Mit Leitungsüberwachung (Auslieferungszustand) Hinweis: Vor dem Ändern der Jumper-Einstellung die Versorgungsspannung ausschalten (KL1 abziehen). Die neue Einstellung wird erst nach Spannungswiederkehr aktiv. Kompatible Feststellanlagen und Türschließer Der GC 151 ist kompatibel mit allen Feststellvorrichtungen des GEZE FA GC 150 Systems: KategorieFeststellanlage / TürschließerFeststellvorrichtung Obenliegende TürschließerTS 4000 E, TS 4000 E-ISGestänge, elektrohydraulisch TS 4000 EFSGestänge mit Freilauf, elektrohydraulisch TS 5000 EFSGleitschiene mit Freilauf, elektrohydraulisch E-Gleitschiene (TS 5000)Elektromagnetisch E-ISM-Gleitschiene (TS 5000)2-flg., elektromagnetisch, Schließfolge ISM-EFS-Gleitschiene (TS 5000)2-flg., Freilauf, elektrohydraulisch E-Gleitschiene BoxerElektromagnetisch Boxer EFSFreilauf, elektrohydraulisch Integrierte FeststellanlagenTS 4000 R, TS 4000 RFSGestänge, elektrohydraulisch + Rauchmelder TS 4000 R-IS2-flg., elektrohydraulisch + Rauchmelder TS 5000 RR-Gleitschiene, elektromagnetisch TS 5000 R-ISM (/G/S/0)R-ISM-Gleitschiene, 2-flg., elektromagnetisch TS 5000 R-ISM-EFS2-flg., Freilauf, elektrohydraulisch TS 5000 RFS / RFS-KBGleitschiene, Freilauf, elektrohydraulisch Deckenmelder GC 152, GC 153 und ORS 142 mit Leitungsüberwachung Alle Deckenmelder werden über den Relaissockel GC 150 B (bei GC 152/153) oder den Sockel ORS 143 A (bei ORS 142) an den GC 151 angeschlossen. Die Bauartgenehmigung fordert die Leitungsüberwachung zu den Deckenmeldern. MelderArt.-Nr.PrinzipSockelAbmessungen (Ø×H) GC 152 Rauchmelder139850 (weiß) / –Streulicht, Alarmschwellennachführung, EN 54-7GC 150 B110 × 67 mm GC 153 Temperaturmelder139881 (weiß) / –57 °C Alarm, EN 54-5 Klasse A1RGC 150 B110 × 67 mm ORS 142 Rauchmelder (Hekatron)–Streulicht + Temperaturfühler (70 °C), IP42ORS 143 A80 × 66 mm Leitungsüberwachung im Detail Die Leitungsüberwachung stellt sicher, dass ein Kabelbruch zwischen GC 151 und Deckenmelder sofort erkannt wird. Sie ist aktiv wenn: Jumper J3 am GC 151 auf Stellung 2-3 steht (Auslieferungszustand) Die Sollbruchstelle im ersten Relaissockel GC 150 B getrennt ist Die Sollbruchstelle im letzten Relaissockel GC 150 B nicht getrennt ist Relaissockel GC 150 B – Aufbau: Enthält die Abschlusswiderstände (2 × 43 kΩ) für die Leitungsüberwachung und den Alarmwiderstand Widerstände sitzen auf einer Leiterplatte im Inneren des Sockels Sollbruchstelle: 3 mm Schraubendreher durch Loch auf der Rückseite → in den Schlitz stecken und drehen → Verbindung zu den Widerständen bricht Der sichtbare Widerstand ist der Alarmwiderstand – dieser darf NICHT getrennt werden! Anschluss (3-Leitertechnik): GC 151 Klemme KL2-7 (24V) → Sockel 24V GC 151 Klemme KL2-8 (GND) → Sockel GND GC 151 Klemme KL2-9 (AS) → Sockel ASin/ASout (Durchschleifen bei mehreren Meldern) Leitungsverlegung ASin und ASout muss getrennt oder geschützt erfolgen Anschluss des ersten Deckenmelders nicht als parallele Stichleitung (Hin- und Rückleitung nicht im selben Kabel) Meldertest (GC 152 / ORS 142): Testmagnet in die Nähe des Magnetsensors (hinter GEZE-Logo) bringen. Der Meldertest mittels Testmagnet prüft die elektrischen Komponenten. Die regelmäßige Prüfung der Feststellanlage ist zusätzlich mit Prüfaerosol durchzuführen. GC 153 als Sturzmelder-Ersatz: Ist der GC 151 Störgrößen ausgesetzt, kann ein GC 153 über der Tür als Sturzmelder montiert werden (Befestigungskonsole DM GC, ID 150264). Die Rauchkammer des GC 151 wird dabei mit Staubschutzkappe geschützt. Nicht zulässig in Rettungswegen – dort ausschließlich optische Rauchmelder. Anzahl und Montage der Brandmelder Die DIBt-Bauartgenehmigung regelt exakt, wie viele Brandmelder an einer Feststellanlage montiert werden müssen. Entscheidend sind die Sturzhöhe h (Abstand Sturzunterkante bis Decke/Unterdecke) und die Öffnungsweite der Drehflügeltür. SituationSturzrauchschalter (GC 151)Deckenmelder (GC 152/153/ORS 142) h < 100 cm auf beiden Seiten und Öffnungsweite < 300 cm1× (über Gangflügel, eine Seite)Nicht erforderlich h ≥ 100 cm auf mindestens einer Seite oder Öffnungsweite ≥ 300 cm1× (über Gangflügel, eine Seite)Je 1× pro Seite der Rauchdurchtrittsöffnung (= 1 Melderpaar) Montageregeln Sturzrauchschalter (GC 151): Wird unmittelbar über der Tür montiert, bei 2-flügeligen Türen über dem Gangflügel Nur für Wandmontage (Sturz) geeignet – nicht an der Decke Mindestabstand 1 cm zwischen Oberkante Rauchschaltergehäuse und darüber liegendem Bauteil Bei Störgrößen (Dampf, Staub, Betauung): Rauchkammer mit Staubschutzkappe abdecken und zusätzlichen Temperaturmelder GC 153 als Sturzmelder über der Tür montieren (Befestigungskonsole DM GC, ID 150264) Nicht zulässig in Rettungswegen: Temperaturmelder als alleiniger Sturzmelder – dort ausschließlich optische Rauchschalter Montageregeln Deckenmelder (GC 152/GC 153/ORS 142): Deckenmontage, Abstand zur Wand: 50–250 cm Abstand zu jeglichen Installationen: mindestens 50 cm Mindestabstand 1 cm zu darüber liegenden Bauteilen Bei h > 500 cm auf einer Seite: Deckenmelder alternativ an Kragarm 50 cm vor der Wand, mindestens 350 cm über Sturzunterkante Bei besonderen Deckensituationen (schräge Decken, Unterdecken, Galerien): Brandmelder dort anbringen, wo zuerst eine größere Rauchkonzentration zu erwarten ist Im Regelfall: mindestens 1 Melderpaar (je 1 Deckenmelder auf jeder Seite der Rauchdurchtrittsöffnung) Klebemontage ist normativ nicht zulässig – ausschließlich Schraubmontage. Kabellose Erweiterung: Funkmodul GC 171 Das Funkmodul GC 171 (Art.-Nr. 163051) ermöglicht die kabellose Anbindung von bis zu 6 Funkgeräten an den GC 151 – ideal für Nachrüstung und denkmalgeschützte Bauten. FunkgerätArt.-Nr.FunktionBatterie GC 171 Funkmodul163051Zentrale Funkeinheit am GC 15124V DC (vom GC 151) GC 172 Funkrauchmelder159656 / 195522Kabelloser optischer Rauchmelderca. 8 Jahre GC 173 Funktemperaturmelder195523Kabelloser Temperaturmelder (57 °C)ca. 8 Jahre GC 175 Funkeingabemodul163068Kabelloser HandauslösetasterBatteriebetrieben Technische Daten GC 171: Frequenz 868,15–869,85 MHz, 7 Kanäle, FSK-Modulation, max. 6 Teilnehmer, Reichweite 10 m (100 m Freiraum), Signalperiode 60 s, integrierte Antenne. Installation: Am GC 151 Jumper J1 und J2 abziehen, J3 auf Stellung 2-3 setzen. GC 171 per Kabel (max. 3 m) an den GC 151 anschließen. Schalter SW2 am GC 171 auf ON stellen. Montagehinweise ESD-Schutz: Der GC 151 ist ein empfindliches elektronisches Bauteil. Erst unmittelbar vor der Montage aus der Schutzverpackung nehmen. Keine elektronischen Bauteile anfassen. Elektrostatische Entladung vermeiden. Einbau: Der GC 151 wird in das Gehäuse der Feststellanlage eingeclipst (R-Gleitschiene oder RSZ-Gehäuse). Vor dem Einbau die Spannungszufuhr unterbrechen. Staubschutz: Die Staubschutzfolie/Staubschutzkappe erst bei der Inbetriebnahme entfernen. Nach Einbau sicherstellen, dass kein Staub in die Messkammer gelangt. Verschmutzung verkürzt die Lebensdauer erheblich. Montageort: Nur für Wandmontage (Sturz über der Tür). Zwischen Oberkante Rauchschaltergehäuse und darüber liegendem Bauteil mindestens 1 cm Abstand einhalten. Netzanschluss: Muss durch eine Elektrofachkraft erfolgen. 230V-Zuleitung doppelt isoliert, mindestens 8 mm in den Anschlussraum einführen. Bauseitig Leitungsschutzschalter 16 A vorsehen. Störgrößen: Ist der GC 151 Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung ausgesetzt → Rauchkammer mit Staubschutzkappe abdecken und stattdessen Temperaturmelder GC 153 als Sturzmelder verwenden. Prüfung und Inbetriebnahme Inbetriebnahme (3 Schritte): Netzspannung einschalten → LED des GC 151 leuchtet grün Staubschutzfolie/-kappe des Rauchschalters und der Feststellanlage entfernen Schutzabdeckungen der Deckenmelder entfernen Funktionsprüfung GC 151 mit Prüfaerosol: Prüftaste betätigen → LED wechselt von grün nach gelb. Warten bis LED wieder grün leuchtet Türflügel ganz öffnen → Feststellanlage hält den Flügel in der Offenlage Prüfaerosol im Abstand von ca. 15 cm in die freie Rauchöffnung sprühen: kurze 1-Sekunden-Sprühstöße im Abstand von 1 Sekunde, dabei die obere Rauchöffnung abdecken Rauchmelder muss auslösen: LED wechselt von grün auf rot, Tür schließt Gesamte Prüfung innerhalb von 2 Minuten durchführen! Nur rückstandslos verflüchtigendes Prüfaerosol verwenden. Inbetriebnahme-Prüfung bei 1-flügeliger Tür: Türflügel ganz öffnen, Feststellanlage hält den Flügel Prüftaste betätigen → LED gelb, ca. 10 s → Tür schließt und schnappt in die Falle Ggf. Ausrückmoment in der Offenlage einstellen (nach EN 1155: 40–120 Nm bei 90°) Abnahme und Wartung nach DIN 14677 Der GC 151 ist Bestandteil einer Feststellanlage. Es gelten die Anforderungen der DIN 14677-1 (Instandhaltung) und DIN 14677-2 (Fachkraft): PflichtIntervallWerPrüfumfang AbnahmeprüfungVor ErstinbetriebnahmeAutorisierte GEZE-Fachkraft oder DIBt-PrüfstelleGerätekombination, Kennzeichnung, Funktion, Schließvorgang Monatliche FunktionsprüfungMonatlichEingewiesene Person (Betreiber)Handauslösung, Rauchmelder-Prüfung, Schließvorgang, LED-Zustand Vierteljährliche PrüfungNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatlich, reduzierter Turnus Jährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion, Dokumentation, Bauartgenehmigung prüfen Rauchschalter-TauschAlle 8 JahreFachkraftGC 151 komplett tauschen (Art.-Nr. 103555) Monatliche Funktionsprüfung umfasst (nach GEZE FA GC 150 Dokumentation): Prüfung der Handauslösung (Taster oder manuelles Ausrücken) Prüfung der Rauchmelder-Auslösung mit Prüfaerosol Prüfung der automatischen Rückstellung nach Alarm Prüfung, ob Umgebungseinflüsse die Feststellanlage beeinträchtigen Prüfung, ob Tür nach Auslösung selbsttätig in die Falle schließt Dokumentation im GEZE Prüfbuch (Art.-Nr. 079141) Jährliche Wartung zusätzlich: Übereinstimmung mit Bauartgenehmigung und Dokumentation prüfen Funktionsrelevante Teile reinigen (Messkammer darf NICHT geöffnet werden!) Auslösung bei Energieausfall und bei Entfernen eines Brandmelders prüfen Bei Funkkomponenten: Verbindungsqualität und Batterieladung prüfen Austausch eines GEZE ORS 141 durch GC 151 Der GC 151 ersetzt den Vorgänger ORS 141 (GEZE) in Bestandsanlagen. Da der ORS 141 keine Leitungsüberwachung hatte, muss diese am GC 151 deaktiviert werden: Versorgungsspannung abschalten (KL1 abziehen) Jumper J3 auf Stellung 1-2 setzen (= ohne Leitungsüberwachung) GC 151 einsetzen und Versorgung wiederherstellen Wichtig: Die Deaktivierung der Leitungsüberwachung ist ausschließlich bei Verwendung als Ersatzteil in Altanlagen ohne Leitungsüberwachung (ORS 141) zulässig. In Neuanlagen muss die Leitungsüberwachung aktiv bleiben (Jumper J3 auf Stellung 2-3, Auslieferungszustand). Hinweis: Wird ein ORS 141 durch einen GC 151 ersetzt, ist zu prüfen ob eine Neuabnahme nach aktuell gültiger Bauartgenehmigung erforderlich ist. Wenn das neue Gerät nicht in der letzten Zulassung aufgeführt war → Neuabnahme. Gegenseitiges Auslösen von zwei Feststellanlagen Zwei benachbarte Feststellanlagen können so verdrahtet werden, dass sie sich gegenseitig auslösen: Löst ein Rauchmelder aus, schließen beide Türen. Diese Konfiguration ist relevant bei gegenüberliegenden Brandschutztüren in einem Flur. Anschluss: Der Alarmkontakt (KL2, Klemme 10–12) des einen GC 151 wird mit dem Eingang MRB (Klemme 6) des anderen GC 151 verbunden – und umgekehrt. Bei beiden Sturzrauchschaltern den Jumper J1 abziehen. Die Bauartgenehmigung fordert die Leitungsüberwachung zwischen den beiden Sturzrauchschaltern (43 kΩ Abschlusswiderstand an jedem Alarmausgang). Fehlersuche und Troubleshooting LED aus – Feststellanlage ohne FunktionKeine Versorgungsspannung. Prüfen: Netzstecker, Leitungsschutzschalter 16 A bauseitig, Netzteil. Bei R-Gleitschiene: 230V-Anschluss an der Gleitschiene prüfen. Ausgangsspannung am Netzteil messen: 24V ±0,5V DC, max. 260 mA. LED dauerhaft Rot – Feststellung aufgehoben, Tür schließtBei dauerhaft roter LED ist die Feststellung aufgehoben: Der GC 151 unterbricht die Versorgung der Feststellvorrichtung, der Türschließer schließt die Tür. Die Tür lässt sich nicht mehr feststellen (offen halten). Mehrere Ursachen möglich, systematisch eingrenzen: Rauch in der Messkammer: Raum belüften, abwarten ob der GC 151 selbst zurückstellt (selbstrückstellend, keine Alarmspeicherung) Verschmutzungsgrenze überschritten: GC 151 tauschen (Art.-Nr. 103555). Hinweis: Vor dem Dauerrot zeigt sich die Verschmutzung meist durch rot/grün abwechselnd – dann ist noch Zeit zum Bestellen Kurzschluss Feststellausgang: Verkabelung zwischen GC 151 (KL1 Klemme 3+4 oder KL3) und Feststellvorrichtung prüfen. Feststellvorrichtung von KL1/KL3 trennen → wenn LED wieder grün: Kurzschluss in der Feststellvorrichtung oder Verkabelung Versorgungsspannung zu niedrig: 24V am KL1 (Klemme 1+2) messen. Unter 20V → Netzteil defekt oder überlastet Leitungsbruch Handtaster: Nur bei aktiver Leitungsüberwachung (J3 auf 2-3). Kabel zum UTA prüfen. 43 kΩ Widerstand am Leitungsende vorhanden? Leitungsbruch Deckenmelder: Nur bei aktiver Leitungsüberwachung. Kabelverbindung ASin/ASout prüfen. Sollbruchstelle im letzten Sockel GC 150 B darf nicht getrennt sein LED Rot/Grün abwechselnd – was bedeutet das?Verschmutzungswarnung. Die Alarmschwellennachführung hat ihre Kompensationsgrenze erreicht. Der GC 151 funktioniert noch, aber die Restlebensdauer ist begrenzt. Zeitnah tauschen – spätestens bei der nächsten jährlichen Fachprüfung. LED Gelb – Tür schließt kurz und öffnet wiederPrüftaste oder Handauslösetaster wurde betätigt. Die Prüftaste schaltet die Feststellung für mindestens 10 s ab. Danach kehrt der GC 151 in den Normalbetrieb zurück. Wenn dauerhaft gelb: Handauslösetaster (UTA) auf Kurzschluss prüfen. Deckenmelder löst aus, aber GC 151 reagiert nichtJumper J2 prüfen: muss auf Stellung 2-3 stehen ("mit Deckenmelder"). Verkabelung ASin/ASout am Sockel GC 150 B und am GC 151 (KL2 Klemme 7+8+9) prüfen. Sollbruchstelle im ersten Sockel muss getrennt sein. Feststellanlage löst bei Bauarbeiten ständig ausBaustaub gelangt in die Messkammer. Sofortmaßnahme: Staubschutzkappe auf die Rauchkammer des GC 151 setzen. Nach Abschluss der Bauarbeiten Kappe entfernen und Funktionsprüfung durchführen. Alternativ bei dauerhaften Störgrößen: GC 153 Temperaturmelder als Sturzmelder montieren. Nach Tausch ORS 141 → GC 151: LED dauerhaft RotLeitungsüberwachung nicht deaktiviert. Jumper J3 auf Stellung 1-2 setzen (ohne Leitungsüberwachung). Vorher: Versorgungsspannung abschalten (KL1 abziehen), Jumper umstecken, Spannung wiederherstellen. Der ORS 141 hatte keine Leitungsüberwachung – der GC 151 erkennt die fehlenden 43 kΩ Widerstände als Leitungsbruch. Funkmodul GC 171: Status-LED dauerhaft GelbAlle Funkverbindungen wurden gelöscht. GC 171 in den Modus "Funkverbindung einrichten" schalten (Taster PB1) und die Funkgeräte neu einlernen. Funkgeräte-LEDs zeigen die Verbindungsqualität: grün = gut, gelb = ausreichend, rot = schlecht (Position optimieren). GC 172 Funkrauchmelder: LED blinkt OrangeBatterie 1 oder 2 entladen. Beide Batterien immer gemeinsam tauschen. Einrichtungsschalter (6) des Funkmelders dabei nicht betätigen. Nach Batteriewechsel: bis zu 1 Minute warten bis der Melder betriebsbereit ist. Häufige Fragen zur Auswahl des richtigen Rauchmelders GC 151 oder GC 152 – welchen Rauchmelder brauche ich?Der GC 151 ist der Sturzrauchschalter direkt über der Tür – er ist das Herzstück und in jeder GEZE Feststellanlage Pflicht. Der GC 152 ist ein zusätzlicher Deckenrauchmelder, der bei langen Fluren, hohen Sturzhöhen (>100 cm) oder großen Öffnungsweiten (>300 cm) zusätzlich montiert wird. Der GC 151 ist immer da, der GC 152 erweitert die Überwachung. GEZE GC 152 oder Hekatron ORS 142 als Deckenmelder?Beide sind im FA GC 150 System zugelassen. Der GC 152 hat den Relaissockel GC 150 B mit integrierter Leitungsüberwachung und Alarmschwellennachführung. Der ORS 142 ist der herstellerübergreifende Standard (IP42, -20 bis 60 °C) und auch mit dormakaba-Systemen kompatibel. Für reine GEZE-Anlagen empfiehlt sich der GC 152, bei gemischten Beständen der ORS 142. Wann einen Temperaturmelder GC 153 statt Rauchmelder?In Bereichen mit Störgrößen: Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung (Werkstätten, Küchen). Der GC 153 löst bei 57 °C aus statt bei Rauchpartikeln. Wichtig: In Flucht- und Rettungswegen sind ausschließlich optische Rauchmelder vorgeschrieben – dort darf kein Temperaturmelder als Sturzmelder verwendet werden. Kabelgebundene Deckenmelder oder Funk (GC 172)?Kabelgebundene GC 152/GC 153 sind robuster, brauchen keinen Batteriewechsel und haben eine direkte Leitungsüberwachung. Funkrauchmelder GC 172 (über GC 171) sind ideal bei Nachrüstung, denkmalgeschützten Bauten oder wenn keine Kabelverlegung möglich ist. Batterie-Tausch alle 8 Jahre nötig (GC 172). Brauche ich eine separate RSZ 6/RSZ 7 oder reicht die R-Gleitschiene?Bei integrierten Feststellanlagen (TS 5000 R, RFS, R-ISM) sitzt der GC 151 direkt in der R-Gleitschiene – keine separate RSZ nötig. Bei externen Feststellvorrichtungen (E-Gleitschiene, Gestänge TS 4000 E) brauchen Sie ein RSZ-Gehäuse (RSZ 6 oder RSZ 7) als Aufnahme für den GC 151 und das Netzteil. Was kostet die Wartung einer Feststellanlage mit GC 151?Die DIN 14677 schreibt monatliche Funktionsprüfungen (Betreiber, nach Einweisung) und jährliche Fachprüfungen (autorisierte Fachkraft) vor. Prüfaerosol und Prüfbuch (Art.-Nr. 079141) als Verbrauchsmaterial. Der GC 151 selbst wird alle 8 Jahre getauscht. Meine Feststellanlage hat einen ORS 141 – muss ich sofort tauschen?Nicht sofort, aber bei der nächsten Fachprüfung wenn der 8-Jahres-Tauschzyklus erreicht ist oder die Verschmutzungsgrenze. Der GC 151 ist der direkte Nachfolger und abwärtskompatibel. Leitungsüberwachung per Jumper J3 deaktivieren. Prüfen ob eine Neuabnahme nach aktueller Bauartgenehmigung erforderlich ist. Häufig gestellte Fragen zum GEZE GC 151 Wann muss der GC 151 getauscht werden?Nach DIN 14677 alle 8 Jahre. Das Herstelldatum steht auf dem Typenschild. Bei Verschmutzungswarnung (LED rot/grün abwechselnd) kann ein früherer Tausch nötig sein. Die Alarmschwellennachführung kompensiert normale Verschmutzung, aber irgendwann ist die Grenze erreicht. Kann ich den GC 151 reinigen statt tauschen?Nein. Die Messkammer darf nicht geöffnet werden. Der GC 151 ist ein Verschleißteil mit definiertem Tauschzyklus. Bei Verschmutzung: komplett durch neuen GC 151 (Art.-Nr. 103555) ersetzen. Mein GC 151 zeigt dauerhaft Rot – was tun?Mögliche Ursachen: Rauch in der Messkammer (belüften), Verschmutzungsgrenze erreicht (tauschen), Fehler der Elektronik (tauschen), Kurzschluss am Feststellausgang (Verkabelung prüfen), Versorgungsspannung zu niedrig (Netzteil prüfen), Leitungsbruch (Kabel zu Deckenmeldern/Handtaster prüfen). Brauche ich zusätzlich einen Handauslösetaster?Bei Feststellanlagen die sich von Hand auslösen lassen (Türflügel manuell schließbar): optional. Bei Feststellanlagen die nicht von Hand ausgelöst werden können (TS 4000 RFS, TS 5000 RFS/RFS-KB, TS 5000 R-ISM-EFS, Slimdrive EMD F/R-IS): ein Handauslösetaster (UTA, AS 500) ist vorgeschrieben. Kann ich einen ORS 141 durch den GC 151 ersetzen?Ja. Der GC 151 ist abwärtskompatibel. Die Leitungsüberwachung muss per Jumper J3 deaktiviert werden (Stellung 1-2), da Altanlagen mit ORS 141 keine Leitungsüberwachung hatten. Prüfen ob eine Neuabnahme erforderlich ist. Wie viele Deckenmelder kann ich anschließen?Deckenmelder (GC 152, GC 153 oder ORS 142) in 3-Leitertechnik. Die Bauartgenehmigung regelt die Anzahl und Positionierung nach Sturzhöhe und Öffnungsweite. Kann ich Funk-Rauchmelder an den GC 151 anschließen?Ja, über das Funkmodul GC 171 (Art.-Nr. 163051). Es werden bis zu 6 Funkgeräte unterstützt: GC 172 (Funkrauchmelder), GC 173 (Funktemperaturmelder), GC 175 (Funkeingabemodul/Handtaster). Was passiert bei Stromausfall?Fail-Safe: Die Feststellvorrichtung wird stromlos geschaltet, der Türschließer schließt die Tür. Bei Spannungswiederkehr geht der GC 151 automatisch in den Normalbetrieb (LED grün). Kann ich den GC 151 auch mit Hekatron-Deckenmeldern verwenden?Ja. Der ORS 142 (Hekatron) ist als Deckenmelder im GEZE FA GC 150 System zugelassen. Er wird über den Relaissockel ORS 143 A angeschlossen. Der GC 151 ist aber nur mit GEZE-eigenen oder in der Bauartgenehmigung aufgeführten Komponenten zugelassen. Ist der GC 151 für Außentüren geeignet?Nein. Die Schutzart IP20 und die Bauartgenehmigung gelten nur für trockene Innenräume. Feststellanlagen sind ausschließlich für Feuer- und Rauchschutztüren in Innenwänden zugelassen. Wie prüfe ich den GC 151 ohne Prüfaerosol?Über die Prüftaste am GC 151: Taste mindestens 10 Sekunden gedrückt halten. Die Feststellung wird abgeschaltet, die Tür muss schließen. Dies prüft aber nur die elektrische Funktion, nicht die Rauchkammer. Für die vollständige Prüfung nach DIN 14677 ist Prüfaerosol Pflicht.
GEZE GC 152 - Rauchmelder (Deckenrauchmelder)
GEZE GC 152 - Deckenrauchmelder für Neu- und Bestandsanlagenzur Verwendung an sämtlichen neuen und bestehenden GEZE Feststellanlagen- z. B. RSZ 6, TS 5000 R, TS 5000 R-ISMRauchmelder nach dem Streulichtprinzip zur allgemeinen Verwendung an Feststellanlagen, geprüft nach EN 54 - 7Leitungsüberwachung- bereits im Sockel integriert, kein zusätzlicher Verdrahtungsaufwand- geprüft nach DIN 14637!Einfachste Montage- mühelose und schnelle Montage und Wartung dank leicht zugänglicher Klemmen und komfortablem DrehverschlussKomplett mit Sockel und Montagematerial
GEZE RSZ 7
GEZE RSZ 7 Rauchschalterzentrale Ausfahrbare Rauchschalterzentrale mit Teleskopfunktion für alle GEZE Feststellvorrichtungen, 230V AC, DIBt-zugelassen nach DIN EN 14637 Kurz & KnappRauchschalterzentrale mit integriertem Rauchschalter und NetzteilTeleskopfunktion überbrückt Überstände bis 30 mm bei schwierigen Sturzsituationen230V AC Eingang, 24V DC Ausgang (max. 0,26 A / 6,3 W) für FeststellvorrichtungAutomatische Alarmschwellennachführung kompensiert schleichende VerschmutzungBis zu 2 zusätzliche Rauchschalter (GC 152) oder Funkmodul (GC 171) anschließbarFail-Safe: Spannungsversorgung wird im Alarmfall unterbrochen — Tür schließtVarianten: silberfarbig, weiß RAL 9016, Edelstahl ähnlich, nach RAL GEZE RSZ 7 — Die zentrale Steuereinheit jeder GEZE Feststellanlage Die GEZE RSZ 7 ist eine ausfahrbare Rauchschalterzentrale für die Wandmontage über der Türöffnung. Sie bildet das Herzstück jeder GEZE Feststellanlage nach DIN EN 14637: Integrierter Rauchschalter, Netzteil (230V AC auf 24V DC) und Steuerung in einem kompakten Gehäuse (346 × 30 × 55 mm). Die Besonderheit der RSZ 7 gegenüber der Vorgängerin RSZ 6: Die Teleskopfunktion. Bei schwierigen Sturzsituationen — etwa zu wenig Raum über der Rauchkammer durch Überstände, Vorsprünge oder ungünstige Zargenprofile — lässt sich der Rauchmelder um bis zu 30 mm ausfahren. Das sichert die normgerechte Raucherfassung auch dort, wo die RSZ 6 an ihre Grenzen stößt. Im Alarmfall unterbricht die RSZ 7 die 24V-Spannungsversorgung an die Feststellvorrichtung. Der Türschließer zieht die Tür zu — sicher und normgerecht. Das gleiche geschieht bei Netzausfall (Fail-Safe-Prinzip). Zusätzlich ist die RSZ 7 mit bis zu 2 externen Rauchschaltern (GC 152) erweiterbar und kompatibel mit dem GEZE Funksystem (GC 171/172/175). Vorteile der GEZE RSZ 7Teleskopfunktion — überbrückt Überstände bis 30 mm für normgerechte Raucherfassung bei schwierigen SturzsituationenAlarmschwellennachführung — kompensiert schleichende Verschmutzung der Rauchkammer automatisch und erhöht die LebensdauerVerschmutzungsanzeige — optische Zustandsanzeige signalisiert Wartungsbedarf rechtzeitigErweiterbar — bis zu 2 zusätzliche Rauchschalter (GC 152) oder Funkmodul (GC 171) anschließbarFail-Safe — Tür schließt bei Rauch, Netzausfall oder Handtaster-AuslösungAufliegende Kabelzuführung — möglich, erleichtert Nachrüstung in BestandsgebäudenUniversell kompatibel — zugelassen für alle GEZE Feststellvorrichtungen (TS 5000 R/E, TS 4000 R/E, Boxer E/EFS) Technische Daten EigenschaftWertVersorgungsspannung230 V AC, 50/60 HzAusgangsspannung24 V DCAusgangsstrom max.0,26 AAusgangsleistung6,3 WStromaufnahme (230V)0,08 ASchutzartIP20SchutzklasseII (Schutzisoliert)Zusätzliche RauchschalterMax. 2 (GC 152 oder GC 172 via GC 171)Teleskop-AusfahrwegBis 30 mmAbmessungen (B × H × T)346 × 30 × 55 mmUmgebungstemperatur-5 °C bis +50 °CRauchschalterIntegriert (optisch, Alarmschwellennachführung)ZulassungenDIN EN 14637, DIN EN 1155, DIBt Bauartgenehmigung Aufbau einer Feststellanlage mit RSZ 7 Die RSZ 7 ist die Steuereinheit einer Feststellanlage nach DIN EN 14637. Eine vollständige Feststellanlage besteht aus: KomponenteFunktionIn RSZ 7?Energieversorgung (Netzteil)Wandelt 230V AC in 24V DCJa — integriertRauchschalter (Brandmelder)Erkennt Rauch, löst Alarm ausJa — integriertAuslösevorrichtung (Steuerung)Unterbricht 24V bei AlarmJa — integriertFeststellvorrichtungHält Tür offen (E-/R-Gleitschiene)Nein — im TürschließerHandauslösetasterManuelle Auslösung (Pflicht!)Nein — separat (z.B. AS 500) Bei Sturzhöhe über 1 m werden 2 zusätzliche Deckenrauchmelder (GC 152) benötigt. Wartung und Prüfpflichten nach DIN 14677 Feststellanlagen unterliegen gesetzlichen Prüfpflichten. Die DIN 14677 (seit 2018 in Teil 1 und Teil 2) regelt Wartungsintervalle und Fachkraft-Anforderungen: IntervallPrüfungDurchführungMonatlichFunktionsprüfung: Rauchmelder auslösen, Tür muss schließenEingewiesene PersonVierteljährlichWie monatlich (nach 12 fehlerfreien Prüfungen umstellbar)Eingewiesene PersonJährlichFachprüfung, vollständige Inspektion der gesamten AnlageFachkraft nach DIN 14677-2 Tauschzyklus Rauchschalter: Der integrierte Rauchschalter ist nach DIN 14677 alle 8 Jahre auszutauschen. Die Verschmutzungsanzeige der RSZ 7 und die Alarmschwellennachführung helfen, den Zustand zu überwachen. Der Rauchschalter darf nicht gereinigt oder geöffnet werden — nur Austausch. Abnahme: Nach Erstmontage ist eine Abnahmeprüfung durch vom Hersteller autorisiertes Fachpersonal erforderlich. Die Abnahmeberechtigung ist personenbezogen. Bei Gerätetausch mit Komponenten, die nicht in der aktuellen Bauartgenehmigung aufgeführt sind, ist eine Neuabnahme nötig. Normen & Zulassungen DIN EN 14637 — Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN EN 1155 — Elektrisch gesteuerte FeststellvorrichtungenDIN 14677-1 — Instandhaltungsmaßnahmen für FeststellanlagenDIN 14677-2 — Anforderungen an die FachkraftEN 54-7 — Rauchmelder (optisch) — Prüfnorm für den integrierten RauchschalterDIBt Bauartgenehmigung — Alle GEZE Feststellanlagen (FA GC 150 System)DIN 18040 — Feststellanlagen ermöglichen barrierefreie Nutzung von Brandschutztüren Kompatibilität Die RSZ 7 ist die zentrale Steuereinheit für alle GEZE Feststellvorrichtungen: KategorieKompatible ProdukteTürschließer (einflügelig)TS 5000 R, TS 5000 E, TS 5000 L-R, TS 5000 L-E, TS 4000 R, TS 4000 ETürschließer (zweiflügelig)TS 5000 RFS, TS 5000 EFS, TS 4000 RFS, TS 4000 EFS, TS 4000 E-IS, TS 4000 R-ISIntegrierte TürschließerBoxer E, Boxer EFS, Boxer E-ISM, Boxer ISM-EFSZusätzliche RauchmelderGC 152 (Deckenmontage, max. 2 Stück)Funk-SystemGC 171 (Funkmodul), GC 172 (Funkrauchmelder), GC 175 (Funkeingabemodul)TemperaturmelderGC 153, GC 173 (Funk)HandauslösetasterAS 500 (Pflichtkomponente bei separatem Haftmagnet) Bestellangaben BezeichnungFarbtonArt.-Nr.GEZE RSZ 7silberfarbig181025GEZE RSZ 7weiß RAL 9016184195GEZE RSZ 7Edelstahl ähnlich184196GEZE RSZ 7nach RAL185231 Häufig gestellte Fragen Was ist der Unterschied zwischen RSZ 7 und RSZ 6?Die RSZ 7 ist die Nachfolgerin der RSZ 6 mit einer neuen Teleskopfunktion: Der Rauchmelder lässt sich um bis zu 30 mm ausfahren, um Überstände und ungünstige Sturzsituationen zu überbrücken. Technisch gleiche Funktion, bessere Einsatzmöglichkeiten. Wie viele zusätzliche Rauchschalter kann ich an die RSZ 7 anschließen?Maximal 2 zusätzliche Rauchschalter (GC 152). Bei Sturzhöhe über 1 m sind 2 zusätzliche Deckenmelder (GC 152) sogar vorgeschrieben. Wann muss der Rauchschalter getauscht werden?Nach DIN 14677 alle 8 Jahre. Das Herstelldatum steht auf dem Typenschild. Die Verschmutzungsanzeige der RSZ 7 signalisiert frühzeitig Wartungsbedarf. Der Rauchschalter darf nicht gereinigt oder geöffnet werden — nur Austausch. Kann ich die RSZ 7 mit Funkrauchmeldern betreiben?Ja, über das GEZE Funkmodul GC 171. An das Funkmodul lassen sich Funkrauchmelder GC 172, Funktemperaturmelder GC 173 und Funkeingabemodul GC 175 kabellos anbinden. Batterielaufzeit der Funkmelder: ca. 5 Jahre. Brauche ich einen Handauslösetaster?Jede Feststellvorrichtung muss auch von Hand ausgelöst werden können — das ist gesetzlich vorgeschrieben. Der GEZE AS 500 Unterbrechertaster ist die passende Lösung. Montage: gut sichtbar, 1,4 m Höhe (+0,2/-0,4 m), rote Farbe mit Aufschrift "Tür schließen". Wie oft muss die Feststellanlage geprüft werden?Nach DIN 14677: monatliche Funktionsprüfung durch eine eingewiesene Person (nach 12 fehlerfreien Prüfungen auf vierteljährlich umstellbar). Jährliche Fachprüfung durch eine Fachkraft nach DIN 14677-2. Funktionsprüfung des Rauchschalters mit Prüfaerosol (z.B. Hekatron 918/5). Ist die RSZ 7 für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen für Feststellanlagen gelten ausschließlich für Innenwände. Der Einsatz an Außenwänden ist nicht zulässig. Wer darf die Feststellanlage abnehmen?Die Abnahmeprüfung darf nur durch vom Hersteller autorisierte Fachkräfte oder eine vom DIBt benannte Prüfstelle erfolgen. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Fragen zur Auswahl der Rauchschalterzentrale RSZ 7 oder RSZ 6 — welche Zentrale?Die RSZ 7 ist die aktuelle Generation und ersetzt die RSZ 6. Der einzige Unterschied: die Teleskopfunktion für schwierige Sturzsituationen. Bei Neuinstallation immer die RSZ 7 wählen. Wann brauche ich eine RSZ 7 und wann nicht?Sie brauchen eine RSZ 7 bei GEZE Türschließern mit E-Gleitschiene (elektrische Feststellung) oder R-Gleitschiene, da diese eine externe Zentrale für Strom und Rauchschalter benötigen. Bei R-ISM-Gleitschienen (TS 5000 R-ISM) ist die RSZ bereits integriert — keine separate RSZ 7 nötig. Kann ich eine bestehende RSZ 6 durch eine RSZ 7 ersetzen?Ja, die RSZ 7 ist abwärtskompatibel. Beim Tausch prüfen, ob die neue Komponente in der aktuellen Bauartgenehmigung aufgeführt ist — andernfalls Neuabnahme erforderlich. Welche Fachkraft-Qualifikation wird für die Wartung benötigt?Nach DIN 14677-2: Geselle/Facharbeiter in Elektrotechnik oder Mechanik, oder gemäß DIN 14675, oder 3 Jahre Berufserfahrung im Tätigkeitsgebiet. Der 230V-Netzanschluss muss durch eine Elektrofachkraft erfolgen.
GEZE RSZ 6 Rauchschalterzentrale
Rauchschalterzentrale GEZE RSZ 6 Zulassung Nr. Z-6.5-1755 mit Alarmschwellennachführung und Verschmutzungsanzeige Die Rauchschalterzentrale GEZE RSZ 6 mit integriertem Netzteil zur 24 V DC Stromversorgung, dient zur Früherkennung von Feuer und Rauch sowie zur Steuerung von Feststellanlagen für Feuer- und Rauchschutzabschlüsse. Die RSZ 6 kann sowohl für Türschließer mit Feststellvorrichtungen als auch für Haftmagnete verwendet werden. Der Anschluß von zusätzlichen Rauchschaltern ist möglich. Spannungszuführung 230 V AC, UP (Unterputz)MontageDie Rauchschalterzentrale darf nur über der Türöffnung an der senkrechten Wand montiert werden.Elektrische Daten:Raucherkennung – optisches StreulichtprinzipBetriebsspannung 230 V AC, 80 mA, 50 HzGesamtanschlusswert max. 200 mAUmgebungstemperatur 0 bis +50 CKurzschlussfestSchutzart IP20
