KWS 1009 Türfeststeller mit Steindolle

KWS 2124 Türpuffer gefedert mit Montageplatte Gefederter Türpuffer mit separater Montageplatte. Aluminium mit gefedertem Gummipuffer. Montageplatte wird auf den Boden geschraubt, Puffer aufgesetzt und seitlich arretiert. Für Türen bis 120 kg. VE 1 Stück. Kurz & Knapp Gefederter Türpuffer mit separater Aluminium-Montageplatte Höchste Tragfähigkeit in der KWS-Pufferserie: 120 kg Montage: Platte mit 2 Schrauben auf Boden, Puffer aufsetzen, seitlich arretieren Druckfeder plus Gummipuffer für doppelte Dämpfung Material: Aluminium Verpackungseinheit: 1 Stück inkl. Befestigungsmaterial Produktbeschreibung Der KWS 2124 ist der leistungsstärkste Türpuffer im KWS-Pufferprogramm für Einzelmontage. Mit einer Tragfähigkeit von 120 kg fängt er schwere Innentüren zuverlässig ab. Die integrierte Druckfeder absorbiert die kinetische Energie und gibt sie kontrolliert ab. Der schwarze Gummipuffer bildet die zweite Dämpfungsstufe. Die Montage erfolgt in zwei Schritten: Zuerst wird die Montageplatte mit 2 Schrauben und Dübeln auf den Boden geschraubt. Anschließend wird der Türpuffer auf die Platte aufgesetzt und mit 2 seitlichen Schrauben arretiert. Diese Konstruktion erlaubt eine einfache Demontage und Neupositionierung. Im Unterschied zum KWS 2023 (Steindolle) benötigt der KWS 2124 keine Einlassarbeiten und eignet sich daher für die Nachrüstung auf fertigen Böden. Vorteile 120 kg Tragfähigkeit — Höchste Einzelpuffer-Leistung im KWS-Programm Montageplatte — Einfache Montage, Demontage und Neupositionierung ohne Bodenschäden Nachrüstung — Keine Einlassarbeiten, Montage auf fertigen Böden möglich Gefederte Dämpfung — Druckfeder plus Gummipuffer für maximalen Aufschlagschutz Seitliche Arretierung — 2 Schrauben sichern den Puffer auf der Platte, kein Verdrehen oder Abheben Einsatzbereich Der KWS 2124 eignet sich für schwere Drehtüren bis 120 kg in folgenden Anwendungsbereichen: Schwere Innentüren in öffentlichen Gebäuden, Krankenhäusern, Schulen Gewerbe- und Industriegebäude mit massiven Türelementen Nachrüstung in Bestandsgebäuden auf fertigen Böden Bereiche, in denen der Puffer gelegentlich umpositioniert werden muss Türen mit Türschließer, die zusätzlich gegen Aufschlagen geschützt werden müssen Technische Daten EigenschaftWert TypTürpuffer gefedert mit Montageplatte MontageMontageplatte mit 2 Schrauben + Dübeln, Puffer seitlich arretiert MaterialAluminium PufferGummi gefedert, schwarz Max. Türgewicht120 kg VE1 Stück Stückgewicht (Alu)0,400 kg Material & Oberflächen AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert .70Farbig pulverbeschichtet .31Eloxiert (E5/E6) .35Edelstahl Effekt eloxiert Der KWS 2124 ist ausschließlich in Aluminium erhältlich. Für Messing- oder Edelstahl-Optik steht die Ausführung .35 (Edelstahl Effekt) zur Verfügung. Montagehinweise Die Montageplatte am vorgesehenen Anschlagpunkt positionieren. 2 Löcher bohren, Dübel einsetzen und die Platte mit 2 Schrauben festschrauben. Den Türpuffer auf die Montageplatte aufsetzen und mit den 2 seitlichen Schrauben auf der Unterplatte arretieren. Den Puffer bei größtmöglichem Abstand zum Türband positionieren. Die seitlichen Schrauben fest anziehen, damit der Puffer bei Belastung nicht verrutscht. Zur Umpositionierung: Seitliche Schrauben lösen, Puffer abnehmen, Platte versetzen, Puffer wieder aufsetzen. Lieferumfang 1 Stück KWS 2124 Türpuffer gefedert 1 Montageplatte Befestigungsmaterial (2 Schrauben, 2 Dübel) 2 seitliche Arretierungsschrauben Normen & Richtlinien Türpuffer unterliegen keiner eigenen Produktnorm. Die Montageplatte verteilt die Aufschlagkräfte auf eine größere Fläche und reduziert die Punktbelastung auf den Bodenbelag. Häufige Fragen zum KWS 2124 Warum nur Aluminium?Der KWS 2124 ist konstruktionsbedingt ausschließlich in Aluminium erhältlich. Die Ausführung .35 (Edelstahl Effekt) erzielt optisch ein Edelstahl-Erscheinungsbild auf Aluminiumbasis. Kann die Montageplatte wiederverwendet werden?Ja. Die Platte bleibt am Boden verschraubt, der Puffer wird seitlich arretiert und kann jederzeit abgenommen und wieder aufgesetzt werden. Auch eine Neupositionierung der Platte ist möglich. Was unterscheidet den KWS 2124 vom KWS 2023?Der KWS 2023 (100 kg) benötigt eine Steindolle im Boden und eignet sich für Neubauten. Der KWS 2124 (120 kg) wird auf eine Montageplatte geschraubt und lässt sich auf fertigen Böden nachrüsten. Kann der Gummipuffer getauscht werden?Ja. Den Puffer von der Montageplatte abnehmen und den Gummi inkl. Druckfeder austauschen. Wenden Sie sich an den KWS-Service für das passende Ersatzteil. Ist der KWS 2124 für Außenbereiche geeignet?Aluminium ist grundsätzlich witterungsbeständig. Für Außenanwendungen empfiehlt sich die pulverbeschichtete Ausführung (.70) für zusätzlichen Schutz. Wie verhält sich die Montageplatte auf verschiedenen Bodenarten?Die Platte kann auf allen tragfähigen Böden montiert werden: Beton, Estrich, Fliesen, Naturstein. Bei weichen Böden (Holz, PVC) verteilt die Platte die Kraft auf eine größere Fläche. 120 kg oder 200 kg — wann reicht der KWS 2124?Der KWS 2124 deckt die meisten schweren Innentüren ab. Für Schwerlasttüren über 120 kg greifen Sie zum KWS 2025/2026 (200 kg mit verstärkter Druckfeder). Türpuffer mit Montageplatte — Kaufberatung Montageplatte oder Steindolle — was ist besser?Die Montageplatte (KWS 2124) eignet sich für Nachrüstungen und Situationen, in denen der Puffer umpositioniert werden soll. Die Steindolle (KWS 2023) ergibt ein bündigeres Bodenbild und ist für Neubauten ideal. Welcher gefederte Türpuffer für welche Tür?Bis 75 kg: KWS 2110 (Dübelmontage). Bis 100 kg: KWS 2023 (Steindolle) oder KWS 2024 (Aufschrauben). Bis 120 kg: KWS 2124 (Montageplatte). Bis 200 kg: KWS 2025/2026 (verstärkte Feder). Kann ein gefederter Türpuffer einen Türfeststeller ersetzen?Nein. Ein Türpuffer fängt die Tür nur beim Aufschlagen ab. Ein Türfeststeller (z.B. KWS 1009) hält die Tür dauerhaft in geöffneter Position. Beide Produkte erfüllen unterschiedliche Funktionen und können kombiniert werden. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, Türschließer TS 5000 mit mechanischer Feststellung. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

KWS 1043 Tretbolzen Stahl — bis 200 kg Schwerlast-Tretbolzen aus Stahl mit 120 mm Hub. Für schwere Türen und Tore bis 200 kg. Fussbetätigung mit serienmäßiger Konterfeder. Kurz & Knapp Schwerlast-Tretbolzen aus Stahl für Türen und Tore bis 200 kg 120 mm Hub, Gehäuse aus Stahl, Gummistopfen schwarz Fussbetätigung, Konterfeder serienmäßig Montage mit 3 Schrauben an Tür, Abstand Unterkante Tür bis Stopfen 20 mm Gesamtlänge 445 mm, Eigengewicht 1,900 kg Aufgrund Abmessungen und Gewicht ausschließlich für schwere Türen und Tore Produktbeschreibung Der KWS 1043 ist ein Schwerlast-Tretbolzen aus Stahl für besonders schwere Türen und Tore bis 200 kg. Mit einem Hub von 120 mm, einer Gesamtlänge von 445 mm und einem Eigengewicht von 1,900 kg ist er deutlich massiver als die Aluminium-Tretbolzen der Serie KWS 1040–1042. Der Tretbolzen wird per Fuß heruntergedrückt, bis sich der Gummistopfen auf dem Boden festpresst. Die serienmäßige Konterfeder erhöht den Anpressdruck und sorgt für zuverlässige Feststellung auch gegen hohe Schließkräfte. Durch leichten Druck auf die Sperrplatte wird die Tür freigegeben. Aufgrund seiner Abmessungen und seines Eigengewichts ist der KWS 1043 ausschließlich für schwere Türen und Tore vorgesehen, bei denen die Aluminium-Modelle an ihre Belastungsgrenze stoßen. Funktionsprinzip Der KWS 1043 arbeitet nach dem Tretbolzen-Prinzip: Feststellen: Tretbolzen per Fuß herunterdrücken, bis der Gummistopfen sich auf dem Boden festpresst. Die Tür wird in der gewünschten Position fixiert. Freigeben: Leichter Druck auf die Sperrplatte gibt den Tretbolzen frei. Der Bolzen fährt in das Gehäuse zurück. Konterfeder: Die serienmäßige Konterfeder erhöht den Anpressdruck des Tretbolzens und hält auch sehr schwere Türen und Tore bis 200 kg zuverlässig fest. Die Feststellung erfolgt stufenlos — die Tür oder das Tor kann in jedem beliebigen Öffnungswinkel fixiert werden. Vorteile 200 kg Tragfähigkeit — Für besonders schwere Türen und Tore ausgelegt Stahlgehäuse — Robuste Konstruktion für hohe mechanische Beanspruchung 120 mm Hub — Großer Hub für ausreichend Bodenabstand Konterfeder serienmäßig — Erhöhter Anpressdruck für zuverlässige Feststellung Stufenlose Feststellung — Tür in jedem Öffnungswinkel fixierbar Fussbetätigung — Bedienung ohne Bücken Einsatzbereich Der KWS 1043 ist ausschließlich für schwere Türen und Tore bis 200 kg vorgesehen: Schwere Stahltüren in Industrie- und Gewerbebauten Hallentore und Werkstatttore Schwere Außentüren und Eingangstüren Türen und Tore mit starken Türschließern Hinweis: Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg ist der KWS 1043 nicht für leichte oder mittelschwere Türen geeignet. Für Türen bis 100 kg empfehlen sich die Aluminium-Tretbolzen KWS 1040–1042. Technische Daten EigenschaftWert TypTretbolzen Schwerlast GehäuseStahl StopfenGummi, schwarz Hub120 mm Gesamtlänge445 mm Max. Türgewicht200 kg KonterfederSerienmäßig BetätigungFussbetätigung Montage3 Schrauben an Tür Abstand Unterkante Tür bis Stopfen20 mm Gewicht1,900 kg Türschließer-kompatibelJa Material & Oberflächen Stahl AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert Hinweis: Der KWS 1043 ist ausschließlich in Stahl erhältlich. Für Aluminium-Ausführungen mit zusätzlichen Oberflächenvarianten eignen sich die Modelle KWS 1040–1042. Montagehinweise Feststeller (Türmontage) Der KWS 1043 wird mit 3 Schrauben direkt am unteren Türblatt montiert. Der Abstand zwischen Unterkante Tür und Gummistopfen muss 20 mm betragen (abweichend von den Aluminium-Modellen mit 5–10 mm). Wichtige Hinweise Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg muss das Türblatt ausreichend stabil sein. Das Türblatt muss die zusätzliche Last des Tretbolzens tragen können, ohne sich zu verziehen. Montageanleitung und Bohrschablone liegen bei. Lieferumfang 1× KWS 1043 Tretbolzen Stahl mit Konterfeder 1× Gummistopfen schwarz Befestigungsmaterial (3 Schrauben) Montageanleitung und Bohrschablone Einsatz mit Türschließer Der KWS 1043 ist mit Türschließern kombinierbar. Die serienmäßige Konterfeder erhöht den Anpressdruck und hält auch Türen und Tore mit starken Türschließern zuverlässig fest. Das Stahlgehäuse und die 200 kg Tragfähigkeit sind für die hohen Schließkräfte schwerer Türen und Tore ausgelegt. Durch leichten Druck auf die Sperrplatte wird der Tretbolzen freigegeben und die Tür bzw. das Tor schließt selbsttätig. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Tragfähigkeit des Türblatts vor Montage prüfen (Eigengewicht Tretbolzen 1,900 kg) Häufige Fragen zum KWS 1043 Worin unterscheidet sich der KWS 1043 von den KWS 1040–1042?Der KWS 1043 besteht aus Stahl (statt Aluminium), trägt bis 200 kg (statt 100 kg), hat eine Gesamtlänge von 445 mm und wiegt 1,900 kg. Er ist ausschließlich für schwere Türen und Tore vorgesehen. Die KWS 1040–1042 sind kompakter und leichter. Warum beträgt der Abstand Unterkante Tür bis Stopfen 20 mm statt 5–10 mm?Der größere Abstand von 20 mm ist konstruktionsbedingt durch die massivere Bauform des Stahlgehäuses. Dieser Wert muss bei der Montage eingehalten werden. Ist der KWS 1043 für normale Innentüren geeignet?Nein. Aufgrund der Gesamtlänge von 445 mm und des Eigengewichts von 1,900 kg ist der KWS 1043 nur für schwere Türen und Tore sinnvoll. Für normale Türen bis 100 kg empfehlen sich die Aluminium-Tretbolzen KWS 1040–1042. Benötigt der KWS 1043 eine Bodenbuchse?Nein. Der KWS 1043 arbeitet ohne Bodenbuchse. Der Gummistopfen presst sich direkt auf den Boden. Die Konterfeder sorgt für ausreichend Anpressdruck. Gibt es den KWS 1043 in Edelstahl?Nein. Der KWS 1043 ist ausschließlich in Stahl erhältlich (Ausführungen .02, .03, .10). Für Aluminium-Gehäuse mit Edelstahl-Tretbolzen eignen sich die KWS 1040–1042. Kann der KWS 1043 an Toren eingesetzt werden?Ja. Der KWS 1043 ist explizit für schwere Türen und Tore bis 200 kg ausgelegt. Die stabile Stahlkonstruktion und die Konterfeder bieten ausreichend Haltekraft. Funktioniert der KWS 1043 mit Türschließern?Ja. Die serienmäßige Konterfeder erhöht den Anpressdruck und hält die Tür zuverlässig gegen die Schließkraft des Türschließers fest. Kaufberatung: Tretbolzen wählen Wann brauche ich den KWS 1043 statt KWS 1040–1042?Den KWS 1043 wählen, wenn die Tür oder das Tor über 100 kg wiegt. Für Türen bis 100 kg sind die leichteren Aluminium-Modelle KWS 1040–1042 mit Bodenbuchse die bessere Wahl. Tretbolzen oder Fanghaken für schwere Türen?Tretbolzen (KWS 1043) ermöglichen stufenlose Feststellung in jedem Öffnungswinkel. Fanghaken-Feststeller (KWS 1009, 1010) fixieren in einer definierten Position. Der KWS 1043 ist mit 200 kg Tragfähigkeit für die schwersten Türen ausgelegt. Welche Alternative für Tore über 200 kg?Für Tore über 200 kg eignen sich die KWS Torfeststeller-Serien. Der KWS 1043 ist der stärkste Tretbolzen im KWS-Programm für Türen. Darf ein Tretbolzen an Brandschutztüren eingesetzt werden?Nein. Tretbolzen sind mechanische Türfeststeller ohne bauaufsichtliche Zulassung als Feststellanlage. Für Brandschutz- und Rauchschutztüren werden zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 Feststellanlage. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

KWS 2015 Bodenpuffer Ø 40 mm Zylindrischer Bodenpuffer mit gepresster Pufferkappe zum Aufschrauben für Türen bis 25 kg. Erhältlich in Stahl, Aluminium, Messing und Edelstahl-Rostfrei. Kurz & Knapp Bodenpuffer Ø 40 mm mit gepresster Pufferkappe Max. Türgewicht 25 kg Material: Stahl, Aluminium, Messing oder Edelstahl-Rostfrei Gummipuffer schwarz (auf Anfrage weiß) Befestigungsmaterial inklusive Verpackungseinheit: 20 Stück Produktbeschreibung Der KWS 2015 ist ein zylindrischer Bodenpuffer mit gepresster Pufferkappe und einem Durchmesser von 40 mm. Er wird bei größtmöglichem Abstand zum Türband auf dem Boden verschraubt und schützt Türen, Wände und Einrichtungsgegenstände vor Beschädigungen. Die Verdrehsicherung erfolgt durch eine zusätzliche Schraube durch die Pufferkappe. Der Gummipuffer ist schwarz und auf Anfrage auch in Weiß lieferbar. Mit vier Materialvarianten — Stahl, Aluminium, Messing und Edelstahl-Rostfrei — lässt sich der KWS 2015 an unterschiedlichste Einbausituationen und gestalterische Anforderungen anpassen. Vorteile Gepresste Pufferkappe — Robuste, formstabile Konstruktion Vier Materialoptionen — Stahl, Aluminium, Messing und Edelstahl-Rostfrei Verdrehsicherung — Zusätzliche Schraube durch Pufferkappe Kompakter Durchmesser — Ø 40 mm, unauffällige Optik Einfache Montage — Aufschrauben mit Dübel, Befestigungsmaterial inklusive Austauschbare Teile — Pufferkappe und Gummi einzeln nachbestellbar Einsatzbereich Der KWS 2015 eignet sich für leichte Türen bis 25 kg: Leichte Innentüren in Wohnungen und Büros Nebenräume, Abstellräume und Lager Öffentliche Gebäude mit leichtem Türbestand Bereiche, in denen ein kompakter, zylindrischer Puffer gewünscht ist Nachrüstung an bestehenden Türen Technische Daten EigenschaftWert TypBodenpuffer mit gepresster Pufferkappe MontageBodenmontage (Aufschrauben) DurchmesserØ 40 mm Max. Türgewicht25 kg MaterialStahl, Aluminium, Messing oder Edelstahl-Rostfrei PufferkappeGepresst PufferGummi, schwarz (auf Anfrage weiß) VerdrehsicherungZusätzliche Schraube durch Pufferkappe Gewicht (Stahl)0,095 kg Gewicht (Aluminium)0,075 kg Gewicht (Messing)0,100 kg Gewicht (Edelstahl-Rostfrei)0,095 kg Verpackungseinheit20 Stück Material & Oberflächen Stahl AusführungBeschreibung .02Silberfarbig einbrennlackiert .10Dunkelbraun einbrennlackiert .03Schwarz einbrennlackiert .06Verzinkt .71-.77RAL-Farben pulverbeschichtet Aluminium AusführungBeschreibung .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert Messing AusführungBeschreibung .62Matt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt .83Poliert Montagehinweise Den Türpuffer bei größtmöglichem Abstand zum Türband mit einer Schraube in Verbindung mit einem Dübel auf den Boden schrauben. Ein Verdrehen des Türpuffers wird durch Anbringen einer zusätzlichen Schraube durch die Pufferkappe verhindert. Lieferumfang 1× KWS 2015 Bodenpuffer mit Pufferkappe 1× Gummipuffer, schwarz Befestigungsmaterial Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2015 Worin unterscheidet sich der KWS 2015 vom KWS 2016?Beide haben eine gepresste Pufferkappe. Der KWS 2015 hat einen Durchmesser von 40 mm, der KWS 2016 einen Durchmesser von 30 mm. Beide tragen bis 25 kg. Warum gibt es beim KWS 2015 auch eine Stahlvariante?Die Stahlausführung ist die wirtschaftlichste Option. Sie eignet sich für funktionale Bereiche, in denen die Optik sekundär ist. Stahl ist zudem in lackierten, pulverbeschichteten und verzinkten Varianten verfügbar. Ist die Pufferkappe austauschbar?Ja. Die Pufferkappe KWS 2508 ist als Ersatzteil einzeln erhältlich. Ist der Gummipuffer austauschbar?Ja. Als Ersatzgummi steht KWS 9916 zur Verfügung. Wie wird das Verdrehen des Puffers verhindert?Durch eine zusätzliche Schraube durch die Pufferkappe. Dieser Mechanismus unterscheidet sich vom Einlasszapfen der flachen Bodenpuffer (KWS 2001, 2003). Für welches Türgewicht ist der KWS 2015 ausgelegt?Für Türen bis maximal 25 kg. Für schwerere Türen empfehlen sich die Modelle KWS 2001 (50 kg) oder KWS 2003 (40 kg). Kaufberatung: Türpuffer wählen Gepresste Pufferkappe oder flacher Puffer — was ist der Unterschied?Bodenpuffer mit gepresster Pufferkappe (KWS 2015, 2016) haben eine zylindrische Bauform und werden durch eine Schraube in der Kappe gesichert. Flache Bodenpuffer (KWS 2001, 2003) haben eine niedrigere Bauform und nutzen einen Einlasszapfen als Verdrehsicherung. Ø 40 mm oder Ø 30 mm — welchen Durchmesser wählen?Der größere Durchmesser (Ø 40 mm, KWS 2015) bietet eine größere Auftrefffläche. Der kleinere Durchmesser (Ø 30 mm, KWS 2016) wirkt dezenter und eignet sich für schmalere Türen. Stahl oder Aluminium — welches Material für den Bodenpuffer?Stahl ist wirtschaftlicher und robuster bei mechanischer Beanspruchung. Aluminium ist leichter und bietet mit den Eloxal-Farben ein breiteres gestalterisches Spektrum.

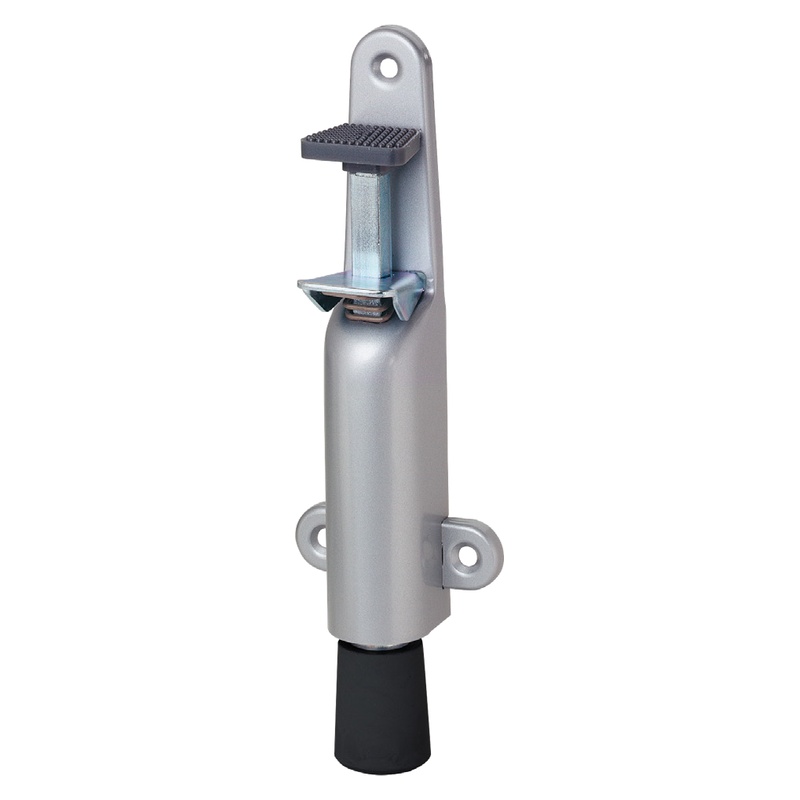

KWS 1026/1028 — Türfeststeller mit Tretbolzen Kurz & Knapp Tretbolzen-Türfeststeller mit Konterfeder (serienmäßig) KWS 1026: 30 mm Hub — KWS 1028: 50 mm Hub Max. Türgewicht: 40 kg Material: Stahl, Messing oder Edelstahl-Rostfrei Gummistopfen schwarz, Bodenbuchse zum Einlassen Montageanleitung und Bohrschablone im Lieferumfang Produktbeschreibung Der KWS 1026/1028 ist ein Türfeststeller mit Tretbolzen für Türen bis 40 kg. Der Feststeller wird an der Türunterkante montiert. Durch Treten auf den Bolzen fährt dieser aus und rastet in eine im Boden eingelassene Buchse ein. Die serienmäßige Konterfeder erhöht den Anpressdruck und sorgt für sicheren Halt. Beide Modelle unterscheiden sich im Hub: KWS 1026 hat 30 mm, KWS 1028 hat 50 mm Hub. Der größere Hub des KWS 1028 eignet sich für Situationen mit größerem Bodenabstand oder dickeren Bodenbelägen. Das Gehäuse ist in Stahl (verzinkt), Messing und Edelstahl-Rostfrei erhältlich. Funktionsprinzip Der Tretbolzen wird durch Fußbetätigung nach unten gedrückt und rastet in der Bodenbuchse ein. Die Konterfeder verstärkt den Anpressdruck des Bolzens in der Buchse. Ein Gummistopfen (schwarz) am unteren Ende des Bolzens dämpft den Kontakt und schützt den Bodenbelag. Zum Lösen wird der Tretbolzen erneut mit dem Fuß betätigt. Der Bolzen fährt aus der Buchse und wird durch die Feder in die Ausgangsposition zurückgezogen. Vorteile Konterfeder serienmäßig — Erhöhter Anpressdruck für zuverlässigen Halt in der Bodenbuchse. Drei Materialvarianten — Stahl, Messing und Edelstahl-Rostfrei für unterschiedliche Anforderungen. Zwei Hubhöhen — 30 mm (KWS 1026) oder 50 mm (KWS 1028) je nach Einbausituation. Einfache Fußbetätigung — Feststellen und Lösen ohne Bücken. Bohrschablone beiliegend — Erleichtert die exakte Positionierung der Bodenbuchse. Einsatzbereich Der KWS 1026/1028 eignet sich für leichte Türen bis 40 kg im Innenbereich. Typische Einsatzorte sind Zimmertüren, Bürotüren und leichte Objekttüren. Der Tretbolzen-Feststeller ist besonders geeignet, wenn die Tür häufig in geöffneter Position gehalten werden soll und eine schnelle Fußbetätigung gewünscht ist. KWS 1028 mit 50 mm Hub wird bevorzugt, wenn ein größerer Abstand zwischen Türunterkante und Boden vorliegt oder dickere Bodenbeläge verbaut sind. Technische Daten EigenschaftKWS 1026KWS 1028 FunktionsprinzipTretbolzenTretbolzen Hub30 mm50 mm Max. Türgewicht40 kg40 kg KonterfederSerienmäßigSerienmäßig StopfenGummi, schwarzGummi, schwarz Abstand Unterkante Tür bis Stopfen5–10 mm5–10 mm Gewicht Stahl0,320 kg0,340 kg Gewicht Messing0,330 kg0,350 kg Gewicht Edelstahl0,320 kg0,340 kg Verpackungseinheit1 Stück1 Stück Material und Oberfläche BauteilMaterial GehäuseStahl, Messing oder Edelstahl-Rostfrei TretbolzenStahl, verzinkt StopfenGummi, schwarz BodenbuchsePassend zum Gehäusematerial Verfügbare Ausführungen AusführungOberfläche .02Aluminium, silberfarbig einbrennlackiert .03Aluminium, schwarz einbrennlackiert .10Aluminium, dunkelbraun einbrennlackiert .70Nach RAL (Farbton angeben) .62Messing, matt .66Messing, poliert .82Edelstahl-Rostfrei, matt .83Edelstahl-Rostfrei, poliert Artikelvarianten ArtikelnummerVarianteHub KWS 1026.02KWS 1026 — Tretbolzen30 mm KWS 1028.02KWS 1028 — Tretbolzen50 mm Beide Varianten sind in allen aufgeführten Oberflächenausführungen erhältlich. Der Suffixcode (.02, .62, .82 etc.) entspricht der gewählten Oberfläche. Vergleich: KWS 1026 vs. KWS 1028 MerkmalKWS 1026KWS 1028 Hub30 mm50 mm Max. Türgewicht40 kg40 kg KonterfederSerienmäßigSerienmäßig Gewicht (Stahl)0,320 kg0,340 kg Gewicht (Messing)0,330 kg0,350 kg Gewicht (Edelstahl)0,320 kg0,340 kg EinsatzStandard-BodenabstandGrößerer Bodenabstand / dicker Belag KWS 1026 (30 mm Hub) ist die Standardausführung. KWS 1028 (50 mm Hub) wird gewählt, wenn ein größerer Abstand zwischen Türunterkante und Boden überbrückt werden muss. Montagehinweise Die Montage erfolgt in folgenden Schritten: Befestigungslasche mit 3 Schrauben an der Türunterkante anschrauben. Tretbolzen in die Befestigungslasche einsetzen. Der Abstand Unterkante Tür bis Stopfen soll 5–10 mm betragen. Bodenbuchse am gewünschten Feststellpunkt in den Boden einlassen. Eine Montageanleitung und Bohrschablone liegen dem Produkt bei. Die Bohrschablone erleichtert die exakte Positionierung der Bodenbuchse. Lieferumfang 1 Tretbolzen-Türfeststeller KWS 1026 oder KWS 1028 1 Befestigungslasche mit Schrauben 1 Bodenbuchse Montageanleitung Bohrschablone Kombination mit Türschließern Der KWS 1026/1028 ist für den Einsatz mit Türschließern geeignet. Der Tretbolzen rastet in der Bodenbuchse ein und hält die Tür gegen die Schließkraft des Türschließers. Die Konterfeder erhöht den Anpressdruck und unterstützt den sicheren Halt auch bei Zugluft. Normen und Richtlinien Der KWS 1026/1028 ist ein mechanischer Türfeststeller ohne Brandschutzfunktion. Er darf nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden, da keine automatische Freigabe im Brandfall vorhanden ist. Für Brandschutztüren sind zugelassene Feststellanlagen nach DIBt-Richtlinie erforderlich. Häufige Fragen zum KWS 1026/1028 Was ist der Unterschied zwischen KWS 1026 und KWS 1028?KWS 1026 hat 30 mm Hub, KWS 1028 hat 50 mm Hub. Der größere Hub eignet sich bei größerem Bodenabstand oder dickeren Bodenbelägen. Bis zu welchem Türgewicht sind die Feststeller geeignet?Beide Modelle sind für Türen bis maximal 40 kg ausgelegt. Was bewirkt die Konterfeder?Die serienmäßige Konterfeder erhöht den Anpressdruck des Tretbolzens in der Bodenbuchse und sorgt für zuverlässigeren Halt. Welchen Abstand muss die Türunterkante zum Boden haben?Der Abstand Unterkante Tür bis Stopfen soll 5–10 mm betragen. Gibt es Ersatzgummis für den Stopfen?Ja. Ersatzgummis sind unter der Artikelnummer KWS 9907 erhältlich. In welchen Materialien ist der KWS 1026/1028 erhältlich?Stahl (Tretbolzen verzinkt), Messing (matt oder poliert) und Edelstahl-Rostfrei (matt oder poliert). Kann der Tretbolzen mit einem Türschließer kombiniert werden?Ja. Der Tretbolzen hält die Tür gegen die Schließkraft des Türschließers. Die Konterfeder unterstützt den Halt. Liegt eine Bohrschablone bei?Ja. Montageanleitung und Bohrschablone sind im Lieferumfang enthalten. Kaufberatung Türfeststeller Tretbolzen oder Fanghaken — welches Funktionsprinzip?Tretbolzen (KWS 1026/1028) werden mit dem Fuß betätigt und eignen sich für Türen bis 40 kg. Fanghaken (KWS 1047, 1049/1050) rasten beim Öffnen ein und tragen bis 80 kg. Tretbolzen sind kompakter, Fanghaken halten schwere Türen sicherer. 30 mm oder 50 mm Hub — wann welchen wählen?30 mm Hub (KWS 1026) ist die Standardwahl bei normalem Bodenabstand. 50 mm Hub (KWS 1028) wird benötigt, wenn der Bodenabstand größer ist oder ein dicker Bodenbelag (z. B. Teppich, Fliese auf Estrich) vorliegt. Kann ein Tretbolzen an Brandschutztüren verwendet werden?Nein. Mechanische Türfeststeller ohne automatische Freigabe dürfen nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden. Hierfür sind zugelassene Feststellanlagen erforderlich. Stahl, Messing oder Edelstahl — welches Material?Stahl ist die günstigste Variante (Tretbolzen verzinkt). Messing (matt oder poliert) für repräsentative Bereiche. Edelstahl-Rostfrei für höhere Korrosionsbeständigkeit und pflegeleichte Oberfläche. Welcher Türfeststeller für Türen über 40 kg?Für Türen bis 80 kg eignen sich die Fanghaken-Feststeller KWS 1049 (mit Steindolle) oder KWS 1050 (Aufschraubmontage). Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, Türschließer TS 5000 mit mechanischer Feststellung. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen. Passende Produkte KWS 9907 — Ersatzgummi für Tretbolzen-Feststeller. KWS 1047 — Fanghaken-Türfeststeller mit Betätigungsknopf für Türen bis 40 kg. KWS 1049/1050 — Fanghaken-Türfeststeller mit Betätigungsknopf für Türen bis 80 kg.

KWS 1121 Türfeststeller mit Fanghaken — schwere Ausführung 200 kg Schwerer Türfeststeller mit Fanghaken für Türen bis 200 kg. Stahl oder Edelstahl-Rostfrei. Bodenmontage. Fußbetätigung. Kurz & Knapp Schwere Ausführung für Türen bis 200 kg Mechanischer Fanghaken mit Fußbetätigung Feststeller zum Aufschrauben auf den Boden, Haltewinkel an Tür Material: Stahl oder Edelstahl-Rostfrei, Puffer Gummi gefedert schwarz Stückgewicht: 2,230 kg Türschließer-kompatibel Produktbeschreibung Der KWS 1121 ist ein schwerer Türfeststeller mit Fanghaken, konzipiert für Türen bis 200 kg. Er eignet sich für schwere Stahl-, Holz- und Metalltüren in gewerblichen und industriellen Umgebungen. Der Feststeller wird mit zwei Schrauben auf den Boden aufgeschraubt. Der zugehörige Haltewinkel wird an der Tür befestigt. Zum Feststellen wird die Tür gegen den Feststeller gedrückt — der Fanghaken rastet am Haltewinkel ein. Das Lösen erfolgt durch Betätigen des Fanghakens per Fuß bei gleichzeitigem Andrücken der Tür. Erhältlich in Stahl mit verschiedenen Oberflächen (einbrennlackiert, verzinkt, pulverbeschichtet) sowie in Edelstahl-Rostfrei matt. Der gefederte Gummipuffer schützt Türblatt und Feststeller vor Beschädigungen. Funktionsprinzip Der KWS 1121 arbeitet mit einem robusten mechanischen Fanghaken: Feststellen: Die Tür wird gegen den Feststeller gedrückt. Der Fanghaken rastet am Haltewinkel ein und fixiert die Tür in geöffneter Position. Lösen: Fanghaken per Fuß betätigen und gleichzeitig die Tür gegen den Feststeller andrücken. Die Tür wird freigegeben. Die schwere Bauform mit 2,230 kg Stückgewicht und massiver Stahlkonstruktion gewährleistet eine sichere Arretierung auch bei schweren Türen mit hoher Schließkraft. Vorteile 200 kg Tragfähigkeit — Ausgelegt für schwere Türen, die Standard-Feststeller überfordern Massive Bauform — 2,230 kg Eigengewicht für hohe Stabilität und Haltekraft Fußbetätigung — Komfortable Bedienung ohne Bücken Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Stahl oder Edelstahl — Edelstahl-Rostfrei matt für erhöhte Korrosionsbeständigkeit Aufschraubmontage — Befestigung mit zwei Schrauben auf dem Boden, kein Einlassen erforderlich Einsatzbereich Der KWS 1121 ist für schwere Drehtüren bis 200 kg konzipiert und eignet sich insbesondere für: Schwere Stahltüren in Industrie- und Gewerbegebäuden Hauseingangstüren und massive Holztüren Türen in öffentlichen Gebäuden mit hohem Türgewicht Keller- und Lagertüren Türen mit starken Türschließern, bei denen leichte Feststeller nicht ausreichen Die Edelstahl-Ausführung (.82) bietet erhöhte Korrosionsbeständigkeit für beanspruchte Umgebungen. Technische Daten EigenschaftWert TypTürfeststeller mit Fanghaken, schwere Ausführung MaterialStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz Montage FeststellerBodenmontage (Aufschrauben, 2 Schrauben) Montage GegenseiteHaltewinkel an Tür (anschrauben) BetätigungFußbetätigung Max. Türgewicht200 kg Türschließer-kompatibelJa Stückgewicht (Stahl)2,230 kg Stückgewicht (Edelstahl-Rostfrei)2,230 kg VE1 Stück Material & Oberflächen Stahl AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .06Verzinkt .10Dunkelbraun einbrennlackiert .70Nach RAL pulverbeschichtet (Farbton angeben) Edelstahl-Rostfrei AusführungBeschreibung .82Matt Montagehinweise Feststeller (Bodenmontage) Den Türfeststeller am gewünschten Feststellpunkt positionieren. Der Feststellpunkt sollte den größtmöglichen Abstand zum Türband haben. Den Feststeller mit zwei Schrauben auf dem Boden befestigen. Haltewinkel (Türmontage) Den Haltewinkel an entsprechender Stelle an der Tür befestigen. Die Höhe muss auf den Fanghaken des Bodenteils abgestimmt sein. Hinweis Bei schweren Türen und starken Türschließern auf eine tragfähige Bodendübelung achten. Der Untergrund muss die Haltekraft des Feststellers sicher aufnehmen können. Lieferumfang 1× KWS 1121 Türfeststeller mit Fanghaken 1× Haltewinkel zur Türmontage 1× Gummipuffer gefedert, schwarz Einsatz mit Türschließer Der KWS 1121 ist mit Türschließern kombinierbar. Der massive Fanghaken hält die Tür auch gegen die Schließkraft starker Türschließer in geöffneter Position. Durch Lösen des Fanghakens per Fuß bei gleichzeitigem Andrücken der Tür schließt diese selbsttätig über den Türschließer. Die schwere Bauform mit 200 kg Tragfähigkeit macht den KWS 1121 zur geeigneten Wahl für Türen mit leistungsstarken Türschließern der Größe 5–6. Hinweis: Der KWS 1121 bietet keine integrierte Freilauffunktion und keine automatische Auslösung. Normen & Richtlinien Mechanischer Türfeststeller für manuelle Betätigung (Fußbetätigung) Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Häufige Fragen zum KWS 1121 Für welche Türgewichte ist der KWS 1121 ausgelegt?Der KWS 1121 ist für Türen bis 200 kg ausgelegt. Damit ist er einer der tragfähigsten mechanischen Türfeststeller im KWS-Programm. Wie wird der KWS 1121 montiert?Der Feststeller wird mit zwei Schrauben auf dem Boden befestigt. Der Haltewinkel wird an der Tür angeschraubt. Positionieren Sie den Feststeller mit größtmöglichem Abstand zum Türband. Wie wird die Tür festgestellt und gelöst?Feststellen: Tür gegen den Feststeller drücken — der Fanghaken rastet am Haltewinkel ein. Lösen: Fanghaken per Fuß betätigen und gleichzeitig die Tür gegen den Feststeller andrücken. Stahl oder Edelstahl — welche Ausführung wählen?Stahl-Ausführungen (.02, .03, .06, .10) sind wirtschaftlich für trockene Innenbereiche. Die Edelstahl-Rostfrei-Ausführung (.82 matt) bietet erhöhte Korrosionsbeständigkeit für beanspruchte oder feuchte Umgebungen. Kann der KWS 1121 mit Türschließern kombiniert werden?Ja. Die schwere Bauform hält die Tür auch gegen die Schließkraft starker Türschließer. Auf eine tragfähige Bodendübelung achten. Ist der KWS 1121 für den Außenbereich geeignet?Die Edelstahl-Ausführung (.82) bietet erhöhte Witterungsbeständigkeit. Für dauerhafte Außenanwendung sind die Bodenbeschaffenheit und Umgebungsbedingungen zu prüfen. Gibt es eine Variante mit Steindolle zum Einlassen?Nein. Der KWS 1121 wird ausschließlich auf den Boden aufgeschraubt. Für Einlass-Montage mit Steindolle eignen sich die Modelle KWS 1009 oder KWS 1051 (bis 100 kg). Kann der KWS 1121 an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Kaufberatung: Türfeststeller für schwere Türen Reicht ein Standard-Türfeststeller für meine schwere Tür?Die meisten KWS-Türfeststeller sind für Türen bis 40–100 kg ausgelegt. Für Türen über 100 kg ist der KWS 1121 mit 200 kg Tragfähigkeit die richtige Wahl. Fanghaken oder Magnet — was eignet sich für schwere Türen?Bei schweren Türen ist ein Fanghaken-Feststeller wie der KWS 1121 zuverlässiger. Magnetfeststeller müssen eine entsprechend hohe Haltekraft aufbringen, was die Abzugskraft erhöht. Der mechanische Fanghaken arretiert formschlüssig und unabhängig vom Türgewicht. Welches Material empfiehlt sich für beanspruchte Bereiche?Für Industrieumgebungen, feuchte Räume oder überdachte Außenbereiche empfiehlt sich die Edelstahl-Rostfrei-Ausführung (.82). Stahl verzinkt (.06) bietet ebenfalls einen erhöhten Korrosionsschutz. Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller wie der KWS 1121 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Worauf muss ich bei der Bodendübelung für schwere Türen achten?Bei Türen bis 200 kg und starken Türschließern wirken hohe Kräfte auf die Bodenbefestigung. Verwenden Sie geeignete Schwerlastdübel. Der Untergrund muss tragfähig sein (Beton, Estrich). Auf Hohlböden oder erhöhten Doppelböden ist die Eignung zu prüfen. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, TS 5000 Obentürschließer mit Feststellung. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

Türpuffer KWS 2120Gefederter Türpuffer mit vorderseitiger Befestigung — bis 200 kg Türgewicht, Bolzen tritt NICHT hinten aus Kurz & KnappGefederter Türpuffer für schwere Türen und Tore bis 200 kgVorderseitige Befestigung: Befestigungselement anschrauben, Puffergehäuse aufsteckenPufferbolzen tritt NICHT an der Rückseite aus (Montageerleichterung)Material: Stahl/Aluminium oder Edelstahl-RostfreiVE: 1 Stück KWS 2120 — BeschreibungDer KWS 2120 ist ein gefederter Türpuffer für schwere Türen und Tore bis 200 kg mit vorderseitiger Befestigung. Im Gegensatz zum KWS 2020 tritt der Pufferbolzen NICHT an der Rückseite des Gehäuses aus — der gesamte Federweg (10 mm) wird innerhalb des Gehäuses aufgenommen.Die Montage erfolgt in zwei Schritten: Zunächst wird das Befestigungselement an die Wand geschraubt, dann wird das Puffergehäuse aufgesteckt und mit 2 Schrauben gesichert. Dadurch muss die Rückseite der Wand nicht zugänglich sein. Vorteile & BesonderheitenBis 200 kg Türgewicht — für schwere Türen und ToreBolzen tritt NICHT hinten aus — kein Freiraum hinter der Wand nötigGefederte Aufnahme — 10 mm Federweg innerhalb des GehäusesZweiteilige Montage — Befestigungselement + aufsteckbares PuffergehäuseStahl/Aluminium oder Edelstahl — auch für sichtbare Montage und AußenbereicheMade in Germany — Woelm GmbH, Heiligenhaus EinsatzbereichDer KWS 2120 eignet sich besonders dort, wo die Rückseite der Montagefläche nicht zugänglich ist:Massive Wände ohne Zugang zur RückseiteBetonwände und MauerwerkSchwere Außentüren und ToreGewerbe- und IndustriegebäudeRepräsentative Bereiche (Edelstahl-Ausführung) Technische DatenEigenschaftWertProdukttypTürpuffer gefedert, vorderseitige BefestigungMax. Türgewicht200 kgMaterialStahl/Aluminium oder Edelstahl-RostfreiPufferGummi, gefedert, schwarzFederweg10 mm (innerhalb des Gehäuses)MontageWandmontage (vorderseitig, Befestigungselement + Puffergehäuse)Gewicht (Stahl/Alu)0,620 kgGewicht (Edelstahl)0,820 kgVE1 Stück Material & OberflächeStahl/Aluminium: .02 silberfarbig einbrennlackiert, .03 schwarz, .10 dunkelbraunStahl/Aluminium pulverbeschichtet: .70 farbig nach RALEdelstahl-Rostfrei: .82 matt, .83 poliert MontagehinweisePosition bei größtmöglichem Abstand zum Türband wählen.Befestigungselement mit Schrauben und Dübeln an der Wand befestigen.Puffergehäuse auf das Befestigungselement aufstecken.Puffergehäuse mit 2 Schrauben sichern.Puffer soll möglichst im rechten Winkel auf das Türblatt treffen. Lieferumfang1× Türpuffer KWS 2120 (gefedert, vorderseitige Befestigung)1× Befestigungselement Normen & ZertifizierungenISO 9001 QualitätsmanagementISO 14001 UmweltmanagementISO 45001 ArbeitsschutzDIN EN 1090 Tragwerke aus Stahl/AluminiumMade in Germany (Woelm GmbH, Heiligenhaus) Häufig gestellte FragenWas bedeutet „Bolzen tritt NICHT hinten aus"?Der gesamte Federweg (10 mm) wird innerhalb des Puffergehäuses aufgenommen. Hinter der Montagefläche ist kein Freiraum für einen austretenden Bolzen nötig — ein entscheidender Vorteil gegenüber dem KWS 2020.Wie funktioniert die zweiteilige Montage?Zunächst wird das Befestigungselement an die Wand geschraubt. Dann wird das Puffergehäuse aufgesteckt und mit 2 Schrauben gesichert. Bei Wartung kann das Puffergehäuse abgenommen werden.Gibt es ein Ersatzgummi?Ja. KWS 9919 ist das passende Ersatzgummi.Warum ist der KWS 2120 leichter als der KWS 2021?Der KWS 2120 (0,620 kg Stahl/Alu) ist ein Wandpuffer mit kompaktem Gehäuse. Der KWS 2021 (1,850 kg) ist ein massiver Bodenpuffer mit größerer Grundplatte.Gibt es den KWS 2120 in Edelstahl poliert?Ja. Ausführung .83 (Edelstahl poliert) ist für repräsentative Bereiche verfügbar. Häufige Fragen zur AuswahlKWS 2120 (vorderseitig) oder KWS 2020 (rückseitig)?KWS 2120 wenn die Rückseite nicht zugänglich ist — Bolzen tritt NICHT hinten aus. KWS 2020 wenn eine rückseitige Verschraubung möglich ist und keine Schrauben auf der Anschlagseite sichtbar sein sollen.KWS 2120 (Wand) oder KWS 2021 (Boden)?KWS 2120 für Wandmontage, KWS 2021 für Bodenmontage. Beide für 200 kg. Die Wahl hängt von der Einbausituation ab.Stahl/Alu oder Edelstahl?Stahl/Alu (.02/.03/.10/.70) für Innenbereiche. Edelstahl (.82 matt, .83 poliert) für Außenbereiche, Feuchträume oder repräsentative Montage.
