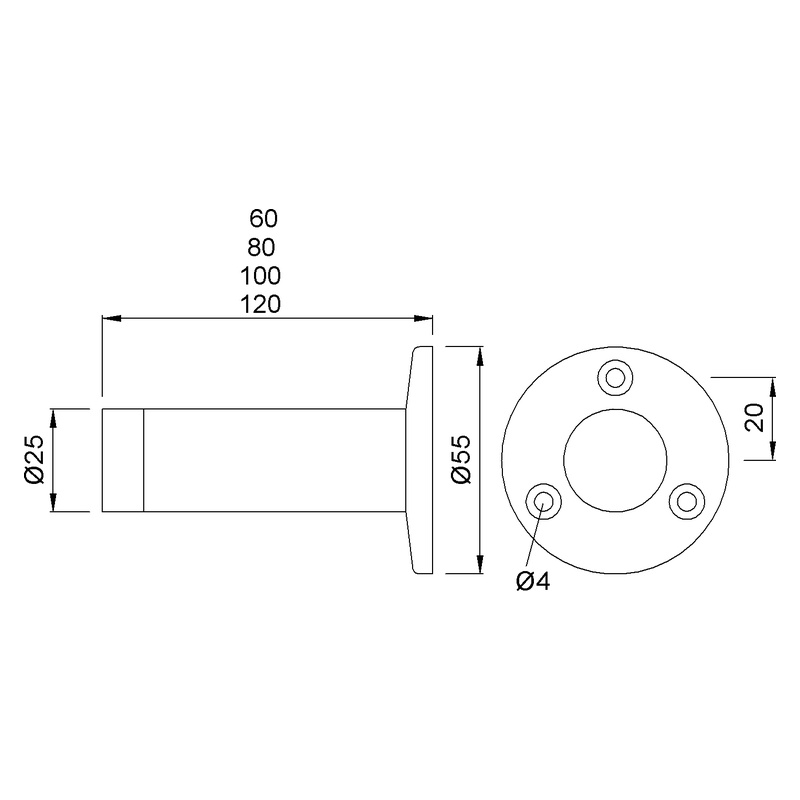

KWS 2009 Wandpuffer zylindrisch

KWS 2023 Türpuffer gefedert mit Steindolle Gefederter Türpuffer mit Steindolle zum Einlassen in den Boden. Druckfeder absorbiert die Aufschlagenergie schwerer Türen. Aluminium, Messing oder Edelstahl-Rostfrei. Für Türen bis 100 kg. VE 1 Stück. Kurz & Knapp Gefederter Türpuffer mit Steindolle zur bündigen Bodenmontage Druckfeder plus Gummipuffer für doppelte Dämpfung Max. Türgewicht 100 kg (Varianten 2025/2026: 200 kg mit verstärkter Feder) Material: Aluminium, Messing oder Edelstahl-Rostfrei Companion-Modell KWS 2024: gleiche Technik, Aufschraubmontage ohne Steindolle Ersatzgummi inkl. Druckfeder: KWS 9932 Produktbeschreibung Der KWS 2023 ist ein gefederter Türpuffer für schwere Innentüren bis 100 kg. Die integrierte Druckfeder absorbiert die kinetische Energie beim Aufschlagen der Tür und gibt sie kontrolliert ab. Zusammen mit dem Gummipuffer entsteht eine zweistufige Dämpfung, die Türblatt, Wand und Boden wirksam schützt. Die Montage erfolgt über eine Steindolle, die in den Boden eingelassen und mit Vergussmasse fixiert wird. Nach dem Aushärten wird der Türpuffer mit 4 Schrauben auf die Steindolle geschraubt. Das ergibt ein bündiges Bodenbild ohne aufgeschraubte Grundplatte. Für Türen über 100 kg stehen die Varianten KWS 2025 (Steindolle, 200 kg) und KWS 2026 (Aufschrauben, 200 kg) mit verstärkter Druckfeder zur Verfügung. Die Aufschraub-Variante ohne Steindolle ist der KWS 2024. Vorteile Gefederte Dämpfung — Druckfeder plus Gummipuffer absorbieren die Aufschlagenergie schwerer Türen 100 kg Tragfähigkeit — Ausgelegt für schwere Innentüren in Gewerbe und öffentlichen Gebäuden Steindolle — Bündige Bodenmontage ohne sichtbare Grundplatte Drei Materialvarianten — Aluminium, Messing und Edelstahl-Rostfrei Kompletttausch möglich — Ersatzgummi inkl. Druckfeder als Set erhältlich (KWS 9932) 200-kg-Variante verfügbar — KWS 2025/2026 für besonders schwere Türen Einsatzbereich Der KWS 2023 eignet sich für schwere Drehtüren bis 100 kg in folgenden Anwendungsbereichen: Schwere Innentüren in öffentlichen Gebäuden, Krankenhäusern, Schulen Neubauten, bei denen die Steindolle während der Rohbauphase eingesetzt werden kann Repräsentative Bereiche mit Anforderung an bündige Bodenmontage Türen mit Türschließer, die zusätzlich gegen Aufschlagen geschützt werden müssen Gewerbliche und industrielle Innentüren mit hoher Frequenz Die Steindolle muss vor dem Bodenaufbau (Estrich, Fliesen) eingebaut werden — ideal für Neubauten und Sanierungen mit offenem Bodenaufbau. Technische Daten EigenschaftKWS 2023/2024KWS 2025/2026 TypTürpuffer gefedert Max. Türgewicht100 kg200 kg Montage 2023/2025Steindolle in Boden einlassen und vergießen Montage 2024/2026Aufschrauben mit 4 Schrauben und Dübeln MaterialAluminium, Messing oder Edelstahl-Rostfrei PufferGummi gefedert, schwarz SteindolleStahl feuerverzinkt bzw. Edelstahl-Rostfrei VE1 Stück Gewicht Alu (Steindolle)0,670 kg0,670 kg Gewicht Messing (Steindolle)0,940 kg0,940 kg Gewicht Edelstahl (Steindolle)0,910 kg— Material & Oberflächen Aluminium AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert .70Farbig pulverbeschichtet .31Eloxiert (E5/E6) .35Edelstahl Effekt eloxiert (E5) Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert Edelstahl-Rostfrei (nicht für 2025/2026) AusführungBeschreibung .82Matt gebürstet .83Poliert Steindolle: Stahl feuerverzinkt (Standard) oder Edelstahl-Rostfrei. Montagehinweise Steindolle (KWS 2023/2025) Die Steindolle am gewünschten Anschlagpunkt in den Boden einlassen. Lotrechte Ausrichtung sicherstellen. Mit Vergussmasse fixieren. Nach vollständigem Aushärten den Türpuffer mit 4 Schrauben auf die Steindolle aufschrauben. Aufschrauben (KWS 2024/2026) Am vorgesehenen Anschlagpunkt 4 Löcher in den Boden bohren, Dübel einsetzen und den Türpuffer mit 4 Schrauben festschrauben. In beiden Fällen den Puffer bei größtmöglichem Abstand zum Türband positionieren, damit die Tür mit maximaler Hebelwirkung abgefangen wird. Lieferumfang 1 Stück KWS 2023 Türpuffer gefedert Steindolle (Stahl feuerverzinkt) Befestigungsschrauben Optionales Zubehör: KWS 1508 (Steindolle einzeln), KWS 1610 (Unterlage 20 mm für 2024/2026), KWS 9932 (Ersatzgummi inkl. Druckfeder). Normen & Richtlinien Türpuffer unterliegen keiner eigenen Produktnorm. Die Steindolle wird nach den Regeln der Technik im Bodenaufbau verankert. Bei Verwendung in brandschutztechnisch relevanten Bereichen ist die Kompatibilität mit dem Türelement zu prüfen. Häufige Fragen zum KWS 2023 Wann brauche ich einen gefederten Türpuffer?Gefederte Türpuffer sind für schwere Türen ab ca. 50 kg empfehlenswert, oder wenn Türen mit Schwung geöffnet werden. Die Druckfeder absorbiert die kinetische Energie und schützt Puffer, Boden und Türblatt vor Überlastung. KWS 2023 oder KWS 2024 — Steindolle oder Aufschrauben?Die Steindolle (KWS 2023) ergibt ein bündiges Bodenbild und ist für Neubauten ideal. Die Aufschraub-Variante (KWS 2024) kann nachträglich auf fertigen Böden montiert werden, ohne Einlassarbeiten. Kann ich von 100 kg auf 200 kg aufrüsten?Nein. Die Modelle KWS 2025/2026 haben eine verstärkte Druckfeder, die werksseitig eingebaut ist. Ein Nachrüsten der Feder im Feld ist nicht vorgesehen. Wählen Sie die passende Tragfähigkeit bei der Bestellung. Kann die Feder und der Gummi zusammen getauscht werden?Ja. Der Ersatz KWS 9932 enthält Gummipuffer und Druckfeder als Set. So wird die volle Dämpfungsleistung wiederhergestellt. Ist die Edelstahl-Variante für Außenbereiche geeignet?Die Edelstahl-Ausführung (.82/.83) ist korrosionsbeständig. Stellen Sie sicher, dass auch die Steindolle in Edelstahl gewählt wird, um Kontaktkorrosion zu vermeiden. Kann der KWS 2023 mit einem Türschließer kombiniert werden?Ja. Der Türpuffer fängt die Tür beim Öffnen ab, der Türschließer zieht sie wieder zu. Beide Produkte ergänzen sich und beeinträchtigen sich nicht gegenseitig. Gefederte Türpuffer — Kaufberatung Steindolle, Aufschrauben oder Montageplatte — welche Montage?Steindolle (KWS 2023): bündige Bodenmontage, ideal für Neubauten. Aufschrauben (KWS 2024): Nachrüstung auf fertigem Boden. Montageplatte (KWS 2124): höchste Tragfähigkeit (120 kg), einfache Demontage durch seitliche Arretierung. 100, 120 oder 200 kg — welche Tragfähigkeit?100 kg (KWS 2023/2024): Standard-Innentüren im Objektbereich. 120 kg (KWS 2124): schwere Innentüren mit Montageplatte. 200 kg (KWS 2025/2026): Schwerlasttüren, industrielle Anwendungen. Wie oft muss der Gummipuffer getauscht werden?Die Lebensdauer hängt von der Nutzungsintensität ab. Bei Verschleißerscheinungen (Risse, Verhärtung, verminderte Dämpfung) den Gummi tauschen. Das Ersatzset KWS 9932 enthält Gummi und Feder.

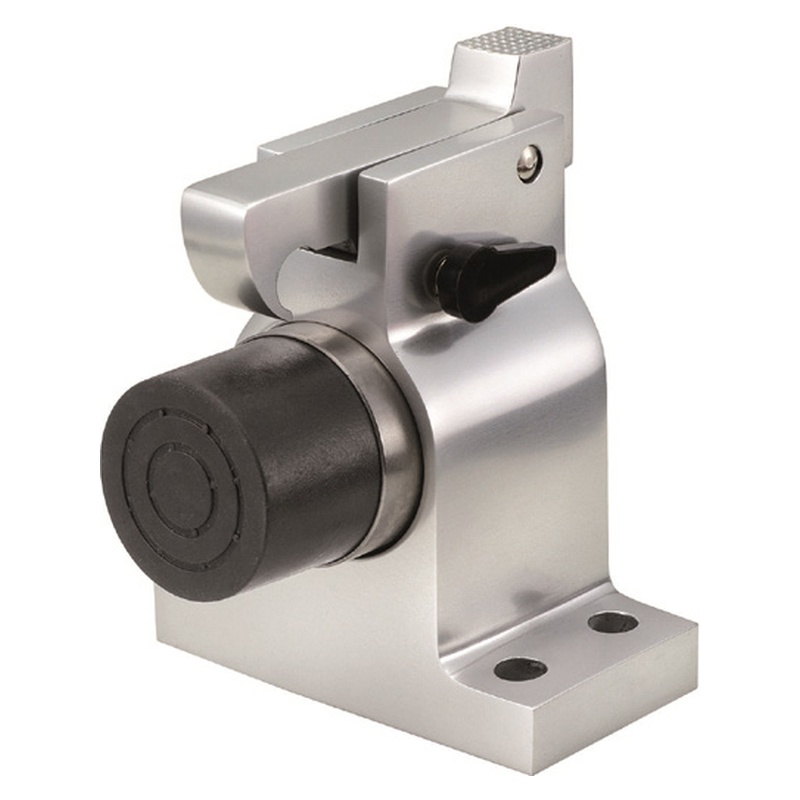

KWS 1009 Türfeststeller mit Steindolle Mechanischer Türfeststeller mit Fanghaken und abschaltbarem Arretierungshebel. Steindolle zum Einlassen in den Boden. Für Drehtüren bis 100 kg. Fussbetätigung. Kurz & Knapp Mechanischer Fanghaken-Türfeststeller mit Steindolle zum Einlassen in den Boden Arretierungshebel mit Ausschalthebel — Stellung A: Feststellung aktiv, Stellung B: nur Türpuffer Fussbetätigung, max. Türgewicht 100 kg Material: Aluminium, Messing oder Edelstahl-Rostfrei Steindolle Stahl feuerverzinkt, Rollenkloben Stahl oder Edelstahl-Rostfrei Companion-Modell zu KWS 1010 (Aufschraubmontage ohne Steindolle) Produktbeschreibung Der KWS 1009 ist ein mechanischer Türfeststeller mit Fanghaken und zuschaltbarem Arretierungshebel. Die Montage erfolgt über eine Steindolle, die in den Boden eingelassen und vergossen wird. Nach Aushärtung des Vergussmaterials wird der Feststeller auf die Steindolle aufgeschraubt. Der zugehörige Rollenkloben wird an der Tür befestigt. Der Ausschalthebel ermöglicht das Umschalten zwischen zwei Betriebsarten: In Stellung A arretiert der Fanghaken die Tür in geöffneter Position. In Stellung B ist die Arretierung deaktiviert — der KWS 1009 wirkt dann ausschließlich als Türpuffer mit gefedertem Gummipuffer. Erhältlich in Aluminium, Messing und Edelstahl-Rostfrei. Die Einlass-Montage mit Steindolle ergibt ein bündiges Erscheinungsbild im Bodenbereich. Der KWS 1009 ist mit Türschließern kombinierbar. Funktionsprinzip Der KWS 1009 arbeitet mit einem mechanischen Fanghaken, der den an der Tür montierten Rollenkloben greift und die Tür in geöffneter Position fixiert. Arretierung aktiv (Stellung A): Beim Öffnen der Tür rastet der Fanghaken am Rollenkloben ein. Die Tür wird sicher in geöffneter Position gehalten. Arretierung deaktiviert (Stellung B): Der Ausschalthebel hebt die Arretierung auf. Der Feststeller wirkt nur noch als Türpuffer und dämpft das Aufschlagen der Tür. Fussbetätigung: Lösen und Aktivieren des Fanghakens erfolgt per Fuß, ohne Bücken. Der gefederte Gummipuffer schützt Türblatt und Wand zuverlässig vor Beschädigungen. Vorteile Bündige Bodenmontage — Steindolle wird in den Boden eingelassen, ergibt ein sauberes Erscheinungsbild ohne aufgeschraubtes Bodenteil Zuschaltbare Arretierung — Ausschalthebel ermöglicht Umschaltung zwischen Feststeller und reinem Türpuffer Fussbetätigung — Komfortable Bedienung ohne Bücken 100 kg Tragfähigkeit — Geeignet für schwere Innentüren Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Drei Materialvarianten — Aluminium, Messing und Edelstahl-Rostfrei für unterschiedliche Anforderungen Einsatzbereich Der KWS 1009 eignet sich für Drehtüren bis 100 kg in folgenden Anwendungsbereichen: Gebäude-Innentüren im gewerblichen und öffentlichen Bereich Neubauten, bei denen die Steindolle während der Rohbauphase eingesetzt werden kann Repräsentative Bereiche, in denen ein bündiges Bodenbild gewünscht ist Büro- und Verwaltungsgebäude, Hotels, Krankenhäuser Türen mit Türschließer, bei denen eine temporäre Feststellung gewünscht ist Die Einlass-Montage mit Steindolle eignet sich besonders für Neubauten und Sanierungen, bei denen der Bodenaufbau noch bearbeitet werden kann. Technische Daten EigenschaftWert TypTürfeststeller mit Fanghaken und Arretierungshebel Montage FeststellerSteindolle in Boden einlassen und vergießen Montage GegenseiteRollenkloben an Tür BetätigungFussbetätigung Max. Türgewicht100 kg Türschließer-kompatibelJa PufferGummi gefedert, schwarz Gewicht (Aluminium)0,860 kg Gewicht (Messing)1,320 kg Gewicht (Edelstahl)1,270 kg Material & Oberflächen Aluminium AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert .70Farbig pulverbeschichtet .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt gebürstet .83Poliert Steindolle: Stahl feuerverzinkt. Rollenkloben: Stahl oder Edelstahl-Rostfrei. Montagehinweise Steindolle (Bodenmontage) Die Steindolle wird am vorgesehenen Feststellpunkt in den Boden eingelassen und mit Vergussmasse fixiert. Die Steindolle muss lotrecht ausgerichtet sein. Nach vollständigem Aushärten des Vergussmaterials wird der Türfeststeller auf die Steindolle aufgeschraubt. Rollenkloben (Türmontage) Der Rollenkloben wird am unteren Türblatt befestigt. Achten Sie auf die korrekte Höhenausrichtung zum Fanghaken des Bodenteils. Arretierungshebel Stellung A: Arretierung aktiv — Fanghaken greift den Rollenkloben Stellung B: Arretierung deaktiviert — Feststeller wirkt nur als Türpuffer Bei Bedarf kann die Unterlage KWS 1610 (20 mm) verwendet werden, um Höhendifferenzen auszugleichen. Lieferumfang 1× KWS 1009 Türfeststeller mit Arretierungshebel und Fanghaken 1× Steindolle, Stahl feuerverzinkt 1× Rollenkloben (Stahl oder Edelstahl-Rostfrei je nach Ausführung) 1× Gummipuffer gefedert, schwarz Einsatz mit Türschließer Der KWS 1009 ist mit Türschließern kombinierbar. Der Arretierungshebel hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch Umschalten auf Stellung B kann die Feststellfunktion jederzeit deaktiviert werden — die Tür schließt dann selbsttätig über den Türschließer. Hinweis: Der KWS 1009 bietet keine integrierte Freilauffunktion. Die Arretierung muss manuell per Fuß gelöst werden. Zubehör ArtikelBeschreibung KWS 1610Unterlage 20 mm — zum Höhenausgleich bei erhöhtem Bodenaufbau KWS 9932Gummi mit Druckfeder — Ersatzpuffer KWS 1507Rollenkloben — Ersatz- oder Zusatzteil KWS 1508Steindolle — Ersatz-Steindolle Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Häufige Fragen zum KWS 1009 Was ist der Unterschied zwischen KWS 1009 und KWS 1010?Der KWS 1009 wird mit einer Steindolle in den Boden eingelassen und vergossen. Der KWS 1010 wird mit 4 Schrauben und Dübeln direkt auf den Boden aufgeschraubt. Beide verwenden denselben Fanghaken-Mechanismus mit Arretierungshebel und sind für Türen bis 100 kg ausgelegt. Kann die Steindolle nachträglich eingebaut werden?Ja, sofern der Boden gefälzt oder gebohrt werden kann. Die Steindolle wird in die Ausnehmung eingesetzt und mit Vergussmasse fixiert. Der Einbau ist sowohl im Neubau als auch bei Sanierungen möglich. Kann der Arretierungshebel dauerhaft deaktiviert werden?Ja. In Stellung B ist die Arretierung aufgehoben. Der KWS 1009 wirkt dann ausschließlich als Türpuffer. Die Umschaltung zwischen Stellung A und B ist jederzeit möglich. Welches maximale Türgewicht trägt der KWS 1009?Der KWS 1009 ist für Türen bis 100 kg ausgelegt. Ist der KWS 1009 für den Außenbereich geeignet?Die Edelstahl-Rostfrei-Ausführungen (.82, .83) bieten erhöhte Korrosionsbeständigkeit. Die Steindolle ist aus Stahl feuerverzinkt. Für dauerhafte Außenanwendung sind Umgebungsbedingungen und Bodenbeschaffenheit zu prüfen. Funktioniert der KWS 1009 zusammen mit einem Türschließer?Ja. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers. Durch Lösen des Arretierungshebels (Stellung B) oder manuelles Lösen per Fuß schließt die Tür selbsttätig. Ist der Gummipuffer austauschbar?Ja. Der Ersatzpuffer KWS 9932 (Gummi mit Druckfeder) ist als Zubehör erhältlich. Welche Steindolle wird benötigt?Die passende Steindolle (Stahl feuerverzinkt) ist im Lieferumfang enthalten. Als Ersatzteil ist sie unter KWS 1508 verfügbar. Kaufberatung: Türfeststeller wählen Steindolle oder Aufschrauben — welche Montage ist die richtige?Einlassen mit Steindolle (KWS 1009) ergibt ein bündiges Erscheinungsbild im Bodenbereich, erfordert aber eine Bodenfräsung und Verguss. Aufschrauben (KWS 1010) eignet sich für Nachrüstungen und wenn der Boden nicht bearbeitet werden kann. Türfeststeller mit Fanghaken oder Magnet — was ist besser?Fanghaken-Feststeller wie der KWS 1009 halten die Tür rein mechanisch und benötigen keinen Strom. Magnet-Türfeststeller (z. B. KWS 1018) bieten stufenlose Feststellung. Fanghaken sind robust und wartungsarm, Magnetfeststeller bieten mehr Komfort. Welches Material empfiehlt sich für welchen Einsatz?Aluminium ist leicht und wirtschaftlich für den Innenbereich. Edelstahl-Rostfrei eignet sich für beanspruchte Bereiche und erhöhte Korrosionsbeständigkeit. Messing bietet eine hochwertige Optik für repräsentative Bereiche. Reicht ein Türfeststeller für schwere Türen mit Türschließer?Der KWS 1009 ist für Türen bis 100 kg ausgelegt und mit Türschließern kompatibel. Die Einlass-Montage mit Steindolle bietet eine besonders stabile Verankerung im Boden. Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller wie der KWS 1009 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Kann ich von KWS 1010 (Aufschrauben) auf KWS 1009 (Steindolle) umrüsten?Ja. Die Steindolle KWS 1508 ist als Zubehör erhältlich. Der Oberteil des Feststellers ist identisch — nur die Bodenbefestigung ändert sich.
