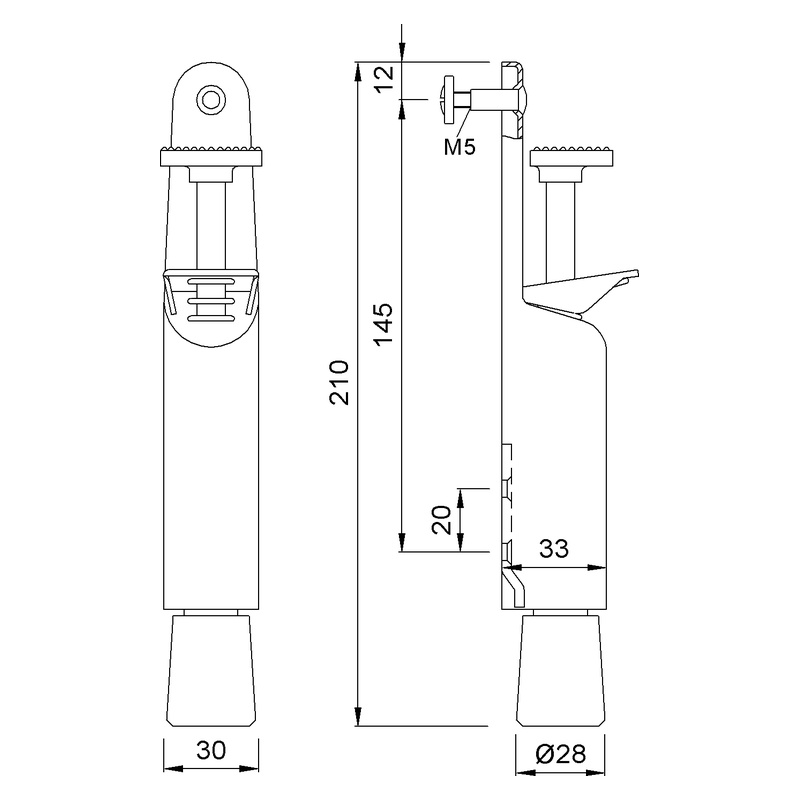

KWS 1030 Türfeststeller mit Abschraubsicherung

KWS 1048 Feststellstange 250 mm Türfeststeller mit Feststellstange und 250 mm Hub — für extrem große Höhenunterschiede oder zur Bedienung aus dem Rollstuhl. Aluminium-Gehäuse. Für Drehtüren bis 80 kg. Konterfeder serienmäßig. Kurz & Knapp Feststellstange mit 250 mm Hub — erreichbar aus dem Rollstuhl oder bei extrem großem Bodenabstand Gehäuse Aluminium, Feststellstange Stahl verzinkt oder Edelstahl-Rostfrei Max. Türgewicht 80 kg, Konterfeder serienmäßig Sperrplatte zur Betätigung bei gleichzeitigem Hochziehen der Stange Montage mit 4 Schrauben und Befestigungslasche an der Tür Türschließer-kompatibel Produktbeschreibung Der KWS 1048 ist ein Türfeststeller mit Feststellstange und einem Hub von 250 mm. Durch den großen Hub eignet er sich für Einbausituationen mit extrem großem Abstand zwischen Türunterkante und Boden sowie für die Bedienung aus dem Rollstuhl heraus. Der Feststeller wird mit einer Befestigungslasche und 4 Schrauben am Türblatt befestigt. Der Abstand von der Türunterkante bis zum Stopfen beträgt 20 mm. Zum Feststellen wird die Feststellstange nach unten gedrückt. Zum Lösen muss die Sperrplatte betätigt und gleichzeitig die Feststellstange hochgezogen werden. Die Feststellstange ist je nach Ausführung aus Stahl verzinkt oder Edelstahl-Rostfrei gefertigt. Das Gehäuse besteht aus Aluminium in zahlreichen Oberflächenausführungen. Funktionsprinzip Der KWS 1048 arbeitet mit einer Feststellstange, die in einer Führung im Aluminium-Gehäuse läuft: Feststellen: Die Feststellstange nach unten drücken. Der Gummistopfen fixiert sich am Boden und arretiert die Tür in geöffneter Position. Lösen: Die Sperrplatte betätigen und gleichzeitig die Feststellstange nach oben ziehen. Die Konterfeder unterstützt das Rückziehen der Stange. Konterfeder: Serienmäßig integriert. Verhindert, dass die Stange in gelöstem Zustand am Boden schleift. Die Sperrplatte sichert die Stange in ausgefahrener Position und verhindert unbeabsichtigtes Lösen. Vorteile 250 mm Hub — Für extrem große Höhenunterschiede zwischen Tür und Boden Rollstuhlgerecht — Bedienbar aus sitzender Position ohne Bücken Sperrplatte — Sichere Arretierung, kein unbeabsichtigtes Lösen Konterfeder serienmäßig — Automatisches Rückziehen der Stange nach dem Lösen 80 kg Tragfähigkeit — Geeignet für mittelschwere bis schwere Türen Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Einsatzbereich Der KWS 1048 eignet sich für Drehtüren bis 80 kg in folgenden Anwendungsbereichen: Türen mit extrem großem Spalt zwischen Türunterkante und Boden Barrierefreie Gebäude — Bedienung aus dem Rollstuhl Pflege- und Behinderteneinrichtungen Krankenhäuser und Rehabilitationszentren Öffentliche Gebäude mit Anforderungen an Zugänglichkeit Situationen, in denen Standard-Tretbolzen (bis 120 mm Hub) nicht ausreichen Technische Daten EigenschaftWert TypTürfeststeller mit Feststellstange FunktionsprinzipHandbetätigung mit Sperrplatte und Konterfeder Max. Türgewicht80 kg Hub250 mm Material GehäuseAluminium Material FeststellstangeStahl verzinkt oder Edelstahl-Rostfrei (je nach Ausführung) StopfenGummi, schwarz KonterfederSerienmäßig MontageBefestigungslasche mit 4 Schrauben an Tür Abstand Unterkante Tür bis Stopfen20 mm Gewicht0,920 kg Türschließer-kompatibelJa Material & Oberflächen Aluminium (Gehäuse) AusführungBeschreibungFeststellstange .02Silberfarbig einbrennlackiertStahl verzinkt .03Schwarz einbrennlackiertStahl verzinkt .10Dunkelbraun einbrennlackiertStahl verzinkt .70Nach RAL pulverbeschichtetStahl verzinkt .31KWS 1 silberfarbig eloxiertEdelstahl-Rostfrei .32Neusilberfarbig eloxiertEdelstahl-Rostfrei .33Messingfarbig eloxiertEdelstahl-Rostfrei .47Dunkelbraun eloxiertEdelstahl-Rostfrei Stopfen Gummi, schwarz. Ausführungen mit * = Feststellstange Stahl verzinkt. Ausführungen mit ** = Feststellstange Edelstahl-Rostfrei. Montagehinweise Feststeller (Türmontage) Der KWS 1048 wird mit der Befestigungslasche und 4 Schrauben am unteren Türblatt befestigt. Der Abstand von der Türunterkante bis zum Stopfen beträgt 20 mm. Befestigungslasche mit 4 Schrauben an der Tür montieren Auf korrekte Ausrichtung der Feststellstange achten — der Stopfen muss den Boden erreichen Sperrplatte muss frei zugänglich sein (Bedienung aus sitzender Position beachten) Bedienung Feststellen: Feststellstange nach unten drücken bis der Stopfen am Boden aufliegt Lösen: Sperrplatte betätigen und gleichzeitig Feststellstange nach oben ziehen Lieferumfang 1× KWS 1048 Türfeststeller mit Feststellstange 1× Befestigungslasche 1× Gummistopfen schwarz Befestigungsmaterial (4 Schrauben) Einsatz mit Türschließer Der KWS 1048 ist mit Türschließern kombinierbar. Die Feststellstange hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch Lösen der Sperrplatte und Hochziehen der Stange schließt die Tür selbsttätig über den Türschließer. Hinweis: Der Feststeller bietet keine Freilauffunktion. Die Feststellung muss manuell gelöst werden. Barrierefreiheit Der KWS 1048 ist speziell für die Bedienung aus dem Rollstuhl konzipiert. Die Feststellstange mit 250 mm Hub ermöglicht das Feststellen und Lösen der Tür aus sitzender Position — ohne Bücken oder Fußbetätigung. Handbedienung statt Fußbetätigung 250 mm Hub überbrückt große Abstände zum Boden Sperrplatte ermöglicht sichere Arretierung ohne Kraftaufwand am Bolzen Geeignet für Pflege- und Behinderteneinrichtungen, Krankenhäuser und öffentliche Gebäude Bei der Montage auf zugängliche Positionierung der Sperrplatte achten. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Barrierefreies Bauen: Der KWS 1048 unterstützt die Anforderungen an Zugänglichkeit gemäß DIN 18040 Häufige Fragen zum KWS 1048 Warum hat der KWS 1048 einen Hub von 250 mm?Der große Hub ermöglicht den Einsatz bei extrem großen Höhenunterschieden zwischen Türunterkante und Boden. Außerdem kann die Feststellstange aus dem Rollstuhl heraus bedient werden, da sie weiter oben am Türblatt erreichbar ist. Wie funktioniert die Sperrplatte?Die Sperrplatte sichert die Feststellstange in ausgefahrener Position. Zum Lösen muss die Sperrplatte betätigt und gleichzeitig die Stange nach oben gezogen werden. Dadurch wird unbeabsichtigtes Lösen verhindert. Stahl verzinkt oder Edelstahl — welche Feststellstange?Die Ausführungen .02, .03, .10 und .70 haben eine Feststellstange aus Stahl verzinkt. Die eloxierten Ausführungen (.31, .32, .33, .47) haben eine Feststellstange aus Edelstahl-Rostfrei. Kann der KWS 1048 auch per Fuß bedient werden?Der KWS 1048 ist primär für Handbedienung konzipiert. Die Feststellstange wird nach unten gedrückt und die Sperrplatte per Hand betätigt. Für Fußbetätigung sind die Tretbolzen KWS 1044/1045/1046 geeignet. Ist der KWS 1048 für den Außenbereich geeignet?Ausführungen mit Edelstahl-Feststellstange bieten erhöhte Korrosionsbeständigkeit. Für dauerhafte Außenanwendung sind Umgebungsbedingungen und Witterungseinflüsse zu prüfen. Welches maximale Türgewicht trägt der KWS 1048?Der KWS 1048 ist für Türen bis 80 kg ausgelegt. Was ist der Abstand zwischen Türunterkante und Stopfen?Der Abstand beträgt 20 mm. Dies ist bei der Montage zu berücksichtigen. Ist der Gummistopfen austauschbar?Ja. Der Ersatzgummi KWS 9907 ist als Zubehör erhältlich. Kaufberatung: Türfeststeller für barrierefreie Bereiche Feststellstange oder Tretbolzen — was ist besser für Rollstuhlfahrer?Die Feststellstange KWS 1048 ist speziell für die Bedienung aus sitzender Position konzipiert (Handbedienung, 250 mm Hub). Tretbolzen erfordern Fußbetätigung und sind für Rollstuhlfahrer nicht geeignet. Kann ich den KWS 1048 auch bei normalem Bodenabstand einsetzen?Ja, der 250 mm Hub funktioniert auch bei geringem Bodenabstand. Der Vorteil liegt in der Handbedienung und der höheren Erreichbarkeit der Feststellstange am Türblatt. Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller wie der KWS 1048 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Gibt es eine Alternative mit elektrischer Auslösung?Für automatisches Feststellen und Lösen kommen Magnet-Türfeststeller (z. B. KWS 1018) oder bauaufsichtlich zugelassene Feststellanlagen in Frage. Diese erfordern jedoch eine Stromversorgung. Welche Normen gelten für barrierefreie Türfeststellung?DIN 18040 regelt die Anforderungen an barrierefreies Bauen. Der KWS 1048 unterstützt die Anforderungen an Zugänglichkeit durch die Handbedienung aus sitzender Position.

KWS 1055/1083 Flachfeststeller Flacher Türfeststeller mit Kloben zum Anschrauben an Wand. Freie Betätigung durch Andrücken und Abziehen. Für Drehtüren bis 80 kg. KWS 1055 für 55 mm Abstand, KWS 1083 für 70 mm Abstand. Kurz & Knapp Flachfeststeller mit Kloben zum Anschrauben an Wand Freie Betätigung — Feststellen durch Andrücken, Lösen durch Abziehen Abzugskraft 80–220 N, über Stellschrauben regulierbar Nachträglich verstellbar bei hebenden oder senkenden Türen KWS 1055: 55 mm Abstand / KWS 1083: 70 mm Abstand Material: Aluminium (Feststeller aus Stahl) oder Messing Max. Türgewicht 80 kg, VE 5 Stück Produktbeschreibung Der KWS 1055/1083 ist ein flacher Türfeststeller für die Wandmontage. Der Feststeller wird auf dem Türblatt befestigt, der zugehörige Kloben an der Wand angeschraubt. Die Feststellung erfolgt durch einfaches Andrücken der Tür an den Kloben, das Lösen durch Abziehen. Der Kugeldruck ist über Stellschrauben stufenlos regulierbar (Abzugskraft 80–220 N). Bei hebenden oder senkenden Türen kann die Einstellung nachträglich angepasst werden. Auch bei waagerechter Befestigung bleibt die volle Funktionsfähigkeit erhalten. Der KWS 1055 ist für einen Tür-Wand-Abstand von 55 mm ausgelegt, der KWS 1083 für 70 mm. Beide Varianten sind für Türen bis 80 kg geeignet und in Aluminium sowie Messing erhältlich. Funktionsprinzip Der KWS 1055/1083 arbeitet nach dem Kugeldruck-Prinzip: Feststellen: Die Tür wird in geöffneter Position gegen den Wandkloben gedrückt. Die federbelastete Kugel rastet in die Aufnahme des Klobens ein und hält die Tür. Lösen: Durch Ziehen der Tür wird die Kugelraste überwunden und die Tür freigegeben. Regulierung: Stellschrauben ermöglichen die stufenlose Einstellung des Kugeldrucks (Abzugskraft 80–220 N). Nachjustierung: Bei hebenden oder senkenden Türen kann die Kugelposition nachträglich angepasst werden. Auch bei waagerechter Montage (z. B. Oberlicht oder Kippflügel) bleibt die volle Funktionsfähigkeit erhalten. Vorteile Freie Betätigung — Feststellen durch Andrücken, Lösen durch Abziehen — kein Fußtritt oder Hebel erforderlich Stufenlos einstellbar — Kugeldruck über Stellschrauben von 80 bis 220 N regulierbar Nachjustierbar — bei hebenden oder senkenden Türen nachträglich verstellbar Flache Bauform — geringe Aufbauhöhe, dezentes Erscheinungsbild Waagerechte Montage möglich — volle Funktionsfähigkeit auch horizontal Zwei Abstandsmaße — KWS 1055 (55 mm) und KWS 1083 (70 mm) für unterschiedliche Einbausituationen Einsatzbereich Der KWS 1055/1083 eignet sich für Drehtüren bis 80 kg in folgenden Anwendungsbereichen: Leichte bis mittelschwere Innentüren in Wohn- und Gewerbebauten Bürotüren, Praxistüren und Lagerräume Überall dort, wo ein bodenfreier Türfeststeller gewünscht ist Türen mit geringem Wand-Abstand (55 oder 70 mm) Nachrüstungen, bei denen keine Bodenarbeiten möglich sind Technische Daten EigenschaftKWS 1055KWS 1083 TypFlachfeststeller mit WandklobenFlachfeststeller mit Wandkloben Tür-Wand-Abstand55 mm70 mm BetätigungFrei (Andrücken/Abziehen)Frei (Andrücken/Abziehen) Abzugskraft80–220 N80–220 N Max. Türgewicht80 kg80 kg Montage FeststellerAuf TürAuf Tür Montage KlobenAn Wand schraubenAn Wand schrauben Gewicht (Aluminium)0,150 kg— Gewicht (Messing)0,220 kg— VE5 Stück5 Stück Material & Oberflächen Aluminium (Feststeller aus Stahl) AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz .10Dunkelbraun .70Farbig pulverbeschichtet Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert KWS 1155 (Variante mit Kloben zum Anschrauben, 55 mm) AusführungBeschreibung .31Silberfarbig eloxiert .35Edelstahlfarbig eloxiert .70Farbig pulverbeschichtet .73Schwarz eloxiert Variantenübersicht ModellAbstandMaterialBesonderheit KWS 105555 mmAluminium, MessingStandard-Flachfeststeller KWS 108370 mmAluminium, MessingGrößerer Abstand KWS 115555 mmAluminiumKloben zum Anschrauben, weitere Oberflächen Vergleich: KWS 1055 vs. KWS 1083 MerkmalKWS 1055KWS 1083 Tür-Wand-Abstand55 mm70 mm Max. Türgewicht80 kg80 kg Abzugskraft80–220 N80–220 N FunktionsprinzipKugeldruckKugeldruck MaterialAluminium, MessingAluminium, Messing VE5 Stück5 Stück Die Wahl zwischen KWS 1055 und KWS 1083 richtet sich ausschließlich nach dem vorhandenen Tür-Wand-Abstand: 55 mm oder 70 mm. Funktional sind beide Modelle identisch. Montagehinweise Feststeller (Türmontage) Den Feststeller mit größtmöglichem Abstand zum Türband auf der Tür befestigen. Ein größerer Abstand zum Drehpunkt erhöht die Haltekraft. Kloben (Wandmontage) Den Kloben an der Wand so positionieren, dass er bei gewünschtem Öffnungswinkel exakt mit dem Feststeller fluchtet. Mit Schrauben an Wand befestigen. Einstellung Kugeldruck über Stellschrauben regulieren (80–220 N) Bei hebenden oder senkenden Türen: Position nachträglich über Stellschrauben anpassen Waagerechte Befestigung möglich — volle Funktionsfähigkeit bleibt erhalten Lieferumfang 5× KWS 1055 bzw. KWS 1083 Flachfeststeller 5× Kloben zum Anschrauben VE: 5 Stück. Einsatz mit Türschließer Der KWS 1055/1083 kann mit Türschließern kombiniert werden. Die Abzugskraft (max. 220 N) muss ausreichen, um die Tür gegen die Schließkraft des Türschließers zu halten. Bei starken Türschließern den Kugeldruck auf das Maximum einstellen und die Haltekraft prüfen. Hinweis: Der Flachfeststeller ist für leichte bis mittlere Türschließer geeignet. Bei sehr starken Schließkräften sind Tretbolzen- oder Fanghaken-Modelle vorzuziehen. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten Häufige Fragen zum KWS 1055/1083 Was ist der Unterschied zwischen KWS 1055 und KWS 1083?Die beiden Modelle unterscheiden sich ausschließlich im Tür-Wand-Abstand: KWS 1055 für 55 mm, KWS 1083 für 70 mm. Funktionsprinzip, Abzugskraft und Tragfähigkeit sind identisch. Wie wird die Abzugskraft eingestellt?Über die Stellschrauben am Feststeller kann der Kugeldruck stufenlos zwischen 80 und 220 N reguliert werden. Kann der Feststeller bei senkenden Türen nachjustiert werden?Ja. Die Kugelposition ist nachträglich über die Stellschrauben verstellbar und kann an hebende oder senkende Türen angepasst werden. Funktioniert der Flachfeststeller auch waagerecht montiert?Ja. Bei waagerechter Befestigung (z. B. an Oberlicht oder Kippflügel) bleibt die volle Funktionsfähigkeit erhalten. Warum werden 5 Stück geliefert?Der KWS 1055/1083 wird in einer Verpackungseinheit von 5 Stück geliefert. Die VE ist nicht teilbar. Ist der KWS 1055/1083 mit Türschließern kompatibel?Ja, bei leichten bis mittleren Türschließern. Die maximale Abzugskraft beträgt 220 N. Bei stärkeren Türschließern sind Tretbolzen- oder Fanghaken-Feststeller besser geeignet. Was ist der KWS 1155?Der KWS 1155 ist eine Variante des KWS 1055 mit Kloben zum Anschrauben für 55 mm Abstand. Er ist in zusätzlichen Aluminium-Oberflächen erhältlich (.31, .35, .70, .73). Wo soll der Feststeller an der Tür positioniert werden?Den Feststeller mit größtmöglichem Abstand zum Türband montieren. Je größer der Abstand zum Drehpunkt, desto höher die effektive Haltekraft. Kaufberatung: Türfeststeller wählen Flachfeststeller oder Tretbolzen — welches System passt?Flachfeststeller wie der KWS 1055/1083 werden an Tür und Wand montiert — ohne Bodenarbeiten. Tretbolzen (z. B. KWS 1036) rasten in einer Bodenbuchse ein und bieten höhere Haltekräfte. Flachfeststeller eignen sich für leichtere Türen und Nachrüstungen. 55 mm oder 70 mm Abstand — welches Maß brauche ich?Messen Sie den Abstand zwischen Türblatt (geöffnet) und Wand am gewünschten Feststellpunkt. KWS 1055 für 55 mm, KWS 1083 für 70 mm. Welches Material für welchen Einsatz?Aluminium (Feststeller aus Stahl) ist die wirtschaftliche Standardlösung. Messing eignet sich für repräsentative Bereiche mit gehobener Optik. Darf ein Flachfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen benötigt. Reicht die Haltekraft für Türen mit Türschließer?Die Abzugskraft beträgt maximal 220 N. Für leichte bis mittlere Türschließer ausreichend. Bei starken Türschließern empfehlen sich Tretbolzen- oder Fanghaken-Feststeller mit höherer Haltekraft. Kann ein Flachfeststeller nachgerüstet werden?Ja. Die Montage erfolgt durch Anschrauben an Tür und Wand — ohne Bodenarbeiten. Damit ist der KWS 1055/1083 ideal für Nachrüstungen.
