KWS 1055 - 1083 Flachfeststeller

KWS 1051/1052 Türfeststeller mit Fanghaken Kurz & Knapp Fanghaken-Türfeststeller für Türen bis 100 kg Fußbetätigung — Tür gegen Feststeller führen bis Fanghaken einrastet KWS 1051: Steindolle zum Einmauern (Neubau) / KWS 1052: Aufschrauben mit Dübeln (Bestand) Aluminium-Gehäuse, Rollenkloben Stahl oder Edelstahl-Rostfrei Kombinierbar mit Türschließern Produktbeschreibung Der KWS 1051/1052 ist ein Fanghaken-Türfeststeller zur mechanischen Arretierung von Türen bis 100 kg. Die Feststellung erfolgt über Fußbetätigung: Die Tür wird gegen den Feststeller geführt, bis der Fanghaken einrastet. Zum Lösen wird der Fanghaken bei gleichzeitigem Andrücken der Tür betätigt. Beide Ausführungen unterscheiden sich in der Bodenmontage: Der KWS 1051 wird mit einer Steindolle im Boden eingelassen und vergossen — geeignet für Neubau und Rohbau. Der KWS 1052 wird mit vier Schrauben und Dübeln auf den Boden aufgeschraubt und eignet sich damit für Bestandsgebäude und Nachrüstung. Der Rollenkloben wird an der Tür montiert und ist in Stahl oder Edelstahl-Rostfrei erhältlich. Ein gefederter Gummipuffer schützt Tür und Wand beim Anschlag. Funktionsprinzip Der KWS 1051/1052 arbeitet nach dem Fanghaken-Prinzip: Feststellen: Tür bis zum Anschlag gegen den Feststeller führen. Der Fanghaken rastet automatisch am Rollenkloben ein und hält die Tür in geöffneter Position. Lösen: Fanghaken mit dem Fuß betätigen und gleichzeitig die Tür leicht andrücken. Der Haken gibt den Rollenkloben frei. Die Bedienung erfolgt ausschließlich über Fußbetätigung — kein Bücken erforderlich. Vorteile Sichere Feststellung — Fanghaken rastet mechanisch ein, kein versehentliches Lösen Fußbedienung — Feststellen und Lösen ohne Bücken Zwei Montagevarianten — KWS 1051 für Neubau (Steindolle), KWS 1052 für Nachrüstung (Aufschrauben) 100 kg Türgewicht — Geeignet für schwere Innentüren Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Gefederter Gummipuffer — Schützt Tür und Wandoberfläche beim Anschlag Einsatzbereich Innentüren bis 100 kg Türgewicht Gewerbe- und Objekttüren mit häufigem Offenhalten KWS 1051: Neubau und Rohbau (Steindolle muss im Boden vergossen werden) KWS 1052: Bestandsgebäude und Nachrüstung (Aufschraubmontage) Kombination mit Türschließern für kontrolliertes Schließen nach Freigabe Technische Daten EigenschaftWert FunktionsprinzipFanghaken mit Fußbetätigung Max. Türgewicht100 kg Material GehäuseAluminium Material Steindolle (KWS 1051)Stahl feuerverzinkt Material RollenklobenStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz Gewicht KWS 10510,840 kg Gewicht KWS 10520,550 kg Verpackungseinheit1 Stück Türschließer-kompatibelJa Material & Oberfläche BauteilMaterial GehäuseAluminium Steindolle (KWS 1051)Stahl feuerverzinkt RollenklobenStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz Oberflächenausführungen: Aluminium silberfarbig eloxiert E5 (Endungen .02, .03, .10, .70, .31–.47). Varianten ArtikelnummerAusführungBeschreibung KWS 1051.02.02Mit Steindolle, Alu eloxiert E5 KWS 1051.31.31Mit Steindolle, Alu eloxiert E5 KWS 1052.02.02Ohne Steindolle (Aufschrauben), Alu eloxiert E5 KWS 1052.31.31Ohne Steindolle (Aufschrauben), Alu eloxiert E5 KWS 1051 vs. KWS 1052 — Vergleich EigenschaftKWS 1051KWS 1052 Montage BodenSteindolle einmauernAufschrauben mit Dübeln Gewicht0,840 kg0,550 kg Geeignet fürNeubau (Rohbau)Bestand / Nachrüstung Abmessungen Detaillierte Einbaumaße entnehmen Sie der beiliegenden Montageanleitung und Bohrschablone. Montagehinweise KWS 1051 (mit Steindolle) Steindolle in den Boden einlassen und vergießen Nach vollständigem Aushärten den Feststeller auf die Steindolle aufschrauben Rollenkloben an der Tür montieren KWS 1052 (Aufschraubmontage) Feststeller mit 4 Schrauben und Dübeln auf dem Boden befestigen Rollenkloben an der Tür montieren Montageanleitung und Bohrschablone liegen bei. Lieferumfang 1 x KWS Türfeststeller (1051 oder 1052) 1 x Rollenkloben Montageanleitung und Bohrschablone Kombination mit Türschließern Der KWS 1051/1052 ist mit Türschließern kombinierbar. Der Fanghaken hält die Tür mechanisch in geöffneter Position, auch gegen die Schließkraft des Türschließers. Nach Lösen des Fanghakens schließt der Türschließer die Tür selbsttätig. Zubehör KWS 1610 — Unterlage für 20 mm Höhenausgleich Normen & Richtlinien Detaillierte Angaben zu anwendbaren Normen entnehmen Sie dem aktuellen KWS-Katalog und den technischen Datenblättern. Häufige Fragen Was ist der Unterschied zwischen KWS 1051 und KWS 1052?Der KWS 1051 wird mit einer Steindolle im Boden eingemauert und eignet sich für Neubau. Der KWS 1052 wird mit Schrauben und Dübeln auf den Boden aufgeschraubt und ist für Bestandsgebäude und Nachrüstung geeignet. Wie schwer darf die Tür maximal sein?Der KWS 1051/1052 ist für Türen bis 100 kg Türgewicht ausgelegt. Kann der Feststeller mit einem Türschließer verwendet werden?Ja. Der Fanghaken hält die Tür auch gegen die Schließkraft eines Türschließers in geöffneter Position. Wie wird die Tür gelöst?Durch Betätigen des Fanghakens mit dem Fuß bei gleichzeitigem leichtem Andrücken der Tür. Der Fanghaken gibt den Rollenkloben frei. Kaufberatung Türfeststeller Fanghaken oder Tretbolzen — welches Prinzip ist besser?Fanghaken-Türfeststeller wie der KWS 1051/1052 eignen sich für schwere Türen bis 100 kg und bieten eine sichere mechanische Arretierung. Tretbolzen-Feststeller sind kompakter und für leichtere Türen bis 40 kg konzipiert. Neubau oder Nachrüstung — welche Variante wählen?Im Neubau den KWS 1051 mit Steindolle einplanen. Bei Nachrüstung im Bestand den KWS 1052 mit Aufschraubmontage verwenden — kein Eingriff in den Boden nötig. Ist ein Höhenausgleich möglich?Ja. Die Unterlage KWS 1610 gleicht einen Höhenunterschied von 20 mm aus. Passende Produkte KWS 1610 — Unterlage 20 mm Höhenausgleich KWS 1081/1082 — Türfeststeller mit Tretbolzen (Alternative für leichtere Türen bis 40 kg)

KWS 1091/1092 Türfeststeller mit Abschließvorrichtung Kurz & Knapp Fanghaken-Türfeststeller mit Abschließvorrichtung für Türen bis 100 kg Abschließvorrichtung verhindert Betätigung des Fanghakens — offen arretierte Tür kann nicht geschlossen werden KWS 1091: Steindolle zum Einmauern (Neubau) / KWS 1092: Aufschrauben mit Dübeln (Bestand) Aluminium-Gehäuse, Rollenkloben Stahl oder Edelstahl-Rostfrei 2 Schlüssel im Lieferumfang Produktbeschreibung Der KWS 1091/1092 ist ein Fanghaken-Türfeststeller mit integrierter Abschließvorrichtung zur mechanischen Arretierung von Türen bis 100 kg. Die Abschließvorrichtung bewirkt, dass der Fanghaken nicht betätigt werden kann — eine offen arretierte Tür lässt sich somit nicht schließen. Damit eignet sich der Feststeller für Bereiche, in denen das unkontrollierte Schließen einer Tür verhindert werden muss. Beide Ausführungen unterscheiden sich in der Bodenmontage: Der KWS 1091 wird mit einer Steindolle im Boden eingelassen und vergossen — geeignet für Neubau und Rohbau. Der KWS 1092 wird mit vier Schrauben und Dübeln auf den Boden aufgeschraubt und eignet sich für Bestandsgebäude und Nachrüstung. Der Rollenkloben wird an der Tür montiert und ist in Stahl oder Edelstahl-Rostfrei erhältlich. Ein gefederter Gummipuffer schützt Tür und Wand beim Anschlag. Funktionsprinzip Der KWS 1091/1092 arbeitet nach dem Fanghaken-Prinzip mit zusätzlicher Abschließvorrichtung: Feststellen: Tür bis zum Anschlag gegen den Feststeller führen. Der Fanghaken rastet automatisch am Rollenkloben ein und hält die Tür in geöffneter Position. Lösen: Fanghaken mit dem Fuß betätigen und gleichzeitig die Tür leicht andrücken. Der Haken gibt den Rollenkloben frei. Ausschalthebel: Hebel von Position A nach B schalten — die Arretierung wird aufgehoben, der Feststeller fungiert nur noch als gefederter Puffer. Abschließen: Abschließvorrichtung sperrt den Fanghaken — er kann nicht betätigt werden. Eine offen arretierte Tür bleibt offen, bis die Vorrichtung mit dem Schlüssel entsperrt wird. Die Bedienung erfolgt über Fußbetätigung — kein Bücken erforderlich. Das Abschließen erfolgt per Schlüssel. Vorteile Abschließvorrichtung — Verhindert unbefugtes Schließen der arretierten Tür Sichere Feststellung — Fanghaken rastet mechanisch ein, kein versehentliches Lösen Fußbedienung — Feststellen und Lösen ohne Bücken Zwei Montagevarianten — KWS 1091 für Neubau (Steindolle), KWS 1092 für Nachrüstung (Aufschrauben) 100 kg Türgewicht — Geeignet für schwere Innentüren Gefederter Gummipuffer — Schützt Tür und Wandoberfläche beim Anschlag 2 Schlüssel inklusive — Sofort einsatzbereit Einsatzbereich Innentüren bis 100 kg Türgewicht Bereiche, in denen das unkontrollierte Schließen einer offenstehenden Tür verhindert werden muss Gewerbe- und Objekttüren mit kontrollierten Öffnungszeiten KWS 1091: Neubau und Rohbau (Steindolle muss im Boden vergossen werden) KWS 1092: Bestandsgebäude und Nachrüstung (Aufschraubmontage) Kombination mit Türschließern möglich Technische Daten EigenschaftWert FunktionsprinzipFanghaken mit Fußbetätigung und Abschließvorrichtung Max. Türgewicht100 kg Material GehäuseAluminium Material Steindolle (KWS 1091)Stahl feuerverzinkt Material RollenklobenStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz AbschließvorrichtungJa, 2 Schlüssel im Lieferumfang Gewicht KWS 10910,870 kg Gewicht KWS 10920,580 kg Verpackungseinheit1 Stück Material & Oberfläche BauteilMaterial GehäuseAluminium Steindolle (KWS 1091)Stahl feuerverzinkt RollenklobenStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz Oberflächenausführungen: Aluminium silberfarbig eloxiert E5 (Endungen .02, .03, .10, .70, .31–.47). Varianten ArtikelnummerAusführungBeschreibung KWS 1091.02.02Mit Steindolle, Alu eloxiert E5 KWS 1092.02.02Ohne Steindolle (Aufschrauben), Alu eloxiert E5 Weitere Ausführungen (.03, .10, .70, .31–.47) auf Anfrage. KWS 1091 vs. KWS 1092 — Vergleich EigenschaftKWS 1091KWS 1092 Montage BodenSteindolle einmauernAufschrauben mit Dübeln Gewicht0,870 kg0,580 kg Geeignet fürNeubau (Rohbau)Bestand / Nachrüstung AbschließvorrichtungJaJa Montagehinweise KWS 1091 (mit Steindolle) Steindolle in den Boden einlassen und vergießen Nach vollständigem Aushärten den Feststeller auf die Steindolle aufsetzen Rollenkloben an der Tür montieren KWS 1092 (Aufschraubmontage) Feststeller mit 4 Schrauben und Dübeln auf dem Boden befestigen Rollenkloben an der Tür montieren Montageanleitung und Bohrschablone liegen bei. Abschließvorrichtung wird werksseitig vormontiert geliefert. Lieferumfang 1 x KWS Türfeststeller (1091 oder 1092) mit Abschließvorrichtung 1 x Rollenkloben 2 x Schlüssel für Abschließvorrichtung Befestigungsmaterial Montageanleitung und Bohrschablone Kombination mit Türschließern Der KWS 1091/1092 ist mit Türschließern kombinierbar. Der Fanghaken hält die Tür mechanisch in geöffneter Position, auch gegen die Schließkraft des Türschließers. Nach Lösen des Fanghakens schließt der Türschließer die Tür selbsttätig. Bei aktivierter Abschließvorrichtung bleibt die Tür arretiert — der Türschließer kann die Tür nicht schließen, bis die Vorrichtung entriegelt und der Fanghaken gelöst wird. Zubehör KWS 1610 — Unterlage für 20 mm Höhenausgleich Normen & Richtlinien Detaillierte Angaben zu anwendbaren Normen entnehmen Sie dem aktuellen KWS-Katalog und den technischen Datenblättern. Häufige Fragen Was bewirkt die Abschließvorrichtung?Die Abschließvorrichtung sperrt den Fanghaken, sodass er nicht betätigt werden kann. Eine offen arretierte Tür kann nicht geschlossen werden, solange die Vorrichtung abgeschlossen ist. Was ist der Unterschied zwischen KWS 1091 und KWS 1092?Der KWS 1091 wird mit einer Steindolle im Boden eingemauert und eignet sich für Neubau. Der KWS 1092 wird mit Schrauben und Dübeln auf den Boden aufgeschraubt und ist für Bestandsgebäude und Nachrüstung geeignet. Wie schwer darf die Tür maximal sein?Der KWS 1091/1092 ist für Türen bis 100 kg Türgewicht ausgelegt. Wie viele Schlüssel sind im Lieferumfang enthalten?2 Schlüssel werden mitgeliefert. Ersatzschlüssel sind über KWS erhältlich. Kann der Feststeller mit einem Türschließer verwendet werden?Ja. Der Fanghaken hält die Tür auch gegen die Schließkraft eines Türschließers in geöffneter Position. Bei aktivierter Abschließvorrichtung bleibt die Tür arretiert. Was macht der Ausschalthebel?Der Ausschalthebel (Position A nach B) hebt die Arretierung auf. Der Feststeller fungiert dann nur noch als gefederter Puffer ohne Feststellfunktion. Worin unterscheidet sich der KWS 1091/1092 vom KWS 1051/1052?Der KWS 1091/1092 verfügt zusätzlich über eine Abschließvorrichtung, die das unbefugte Lösen des Fanghakens verhindert. Der KWS 1051/1052 hat keine Abschließvorrichtung. Wie wird die Tür gelöst?Abschließvorrichtung mit dem Schlüssel entsperren, dann den Fanghaken mit dem Fuß betätigen und gleichzeitig die Tür leicht andrücken. Kaufberatung Türfeststeller Wann ist eine Abschließvorrichtung sinnvoll?Immer dann, wenn verhindert werden soll, dass eine offen arretierte Tür unkontrolliert geschlossen wird — etwa bei Veranstaltungen, in Durchgangsbereichen mit hohem Publikumsverkehr oder wenn das Schließen nur durch autorisiertes Personal erfolgen soll. Fanghaken oder Tretbolzen — welches Prinzip für welchen Einsatz?Fanghaken-Türfeststeller wie der KWS 1091/1092 eignen sich für schwere Türen bis 100 kg und bieten eine sichere mechanische Arretierung. Tretbolzen-Feststeller sind kompakter und für leichtere Türen bis 40 kg konzipiert. Neubau oder Nachrüstung — welche Variante wählen?Im Neubau den KWS 1091 mit Steindolle einplanen. Bei Nachrüstung im Bestand den KWS 1092 mit Aufschraubmontage verwenden — kein Eingriff in den Boden nötig. Ist ein Höhenausgleich möglich?Ja. Die Unterlage KWS 1610 gleicht einen Höhenunterschied von 20 mm aus. Welcher Feststeller für Türen über 100 kg?Für Türen bis 120 kg den KWS 1110 in schwerer Ausführung verwenden. Passende Produkte KWS 1610 — Unterlage 20 mm Höhenausgleich KWS 1051/1052 — Türfeststeller mit Fanghaken ohne Abschließvorrichtung KWS 1110 — Türfeststeller mit Fanghaken, schwere Ausführung bis 120 kg KWS 1081/1082 — Türfeststeller mit Tretbolzen (Alternative für leichtere Türen bis 40 kg)

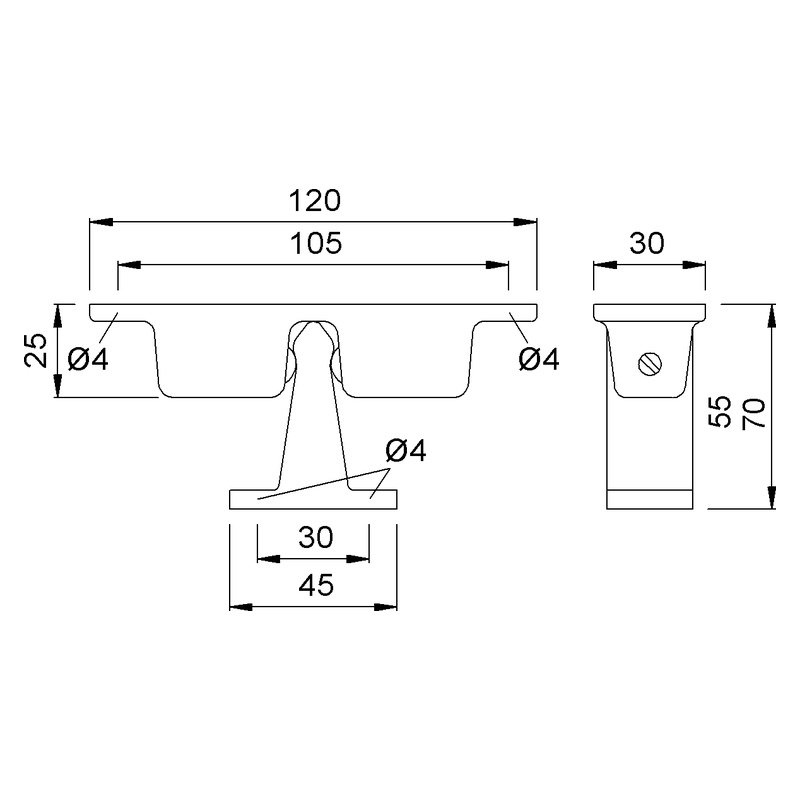

KWS 1055/1083 Flachfeststeller Flacher Türfeststeller mit Kloben zum Anschrauben an Wand. Freie Betätigung durch Andrücken und Abziehen. Für Drehtüren bis 80 kg. KWS 1055 für 55 mm Abstand, KWS 1083 für 70 mm Abstand. Kurz & Knapp Flachfeststeller mit Kloben zum Anschrauben an Wand Freie Betätigung — Feststellen durch Andrücken, Lösen durch Abziehen Abzugskraft 80–220 N, über Stellschrauben regulierbar Nachträglich verstellbar bei hebenden oder senkenden Türen KWS 1055: 55 mm Abstand / KWS 1083: 70 mm Abstand Material: Aluminium (Feststeller aus Stahl) oder Messing Max. Türgewicht 80 kg, VE 5 Stück Produktbeschreibung Der KWS 1055/1083 ist ein flacher Türfeststeller für die Wandmontage. Der Feststeller wird auf dem Türblatt befestigt, der zugehörige Kloben an der Wand angeschraubt. Die Feststellung erfolgt durch einfaches Andrücken der Tür an den Kloben, das Lösen durch Abziehen. Der Kugeldruck ist über Stellschrauben stufenlos regulierbar (Abzugskraft 80–220 N). Bei hebenden oder senkenden Türen kann die Einstellung nachträglich angepasst werden. Auch bei waagerechter Befestigung bleibt die volle Funktionsfähigkeit erhalten. Der KWS 1055 ist für einen Tür-Wand-Abstand von 55 mm ausgelegt, der KWS 1083 für 70 mm. Beide Varianten sind für Türen bis 80 kg geeignet und in Aluminium sowie Messing erhältlich. Funktionsprinzip Der KWS 1055/1083 arbeitet nach dem Kugeldruck-Prinzip: Feststellen: Die Tür wird in geöffneter Position gegen den Wandkloben gedrückt. Die federbelastete Kugel rastet in die Aufnahme des Klobens ein und hält die Tür. Lösen: Durch Ziehen der Tür wird die Kugelraste überwunden und die Tür freigegeben. Regulierung: Stellschrauben ermöglichen die stufenlose Einstellung des Kugeldrucks (Abzugskraft 80–220 N). Nachjustierung: Bei hebenden oder senkenden Türen kann die Kugelposition nachträglich angepasst werden. Auch bei waagerechter Montage (z. B. Oberlicht oder Kippflügel) bleibt die volle Funktionsfähigkeit erhalten. Vorteile Freie Betätigung — Feststellen durch Andrücken, Lösen durch Abziehen — kein Fußtritt oder Hebel erforderlich Stufenlos einstellbar — Kugeldruck über Stellschrauben von 80 bis 220 N regulierbar Nachjustierbar — bei hebenden oder senkenden Türen nachträglich verstellbar Flache Bauform — geringe Aufbauhöhe, dezentes Erscheinungsbild Waagerechte Montage möglich — volle Funktionsfähigkeit auch horizontal Zwei Abstandsmaße — KWS 1055 (55 mm) und KWS 1083 (70 mm) für unterschiedliche Einbausituationen Einsatzbereich Der KWS 1055/1083 eignet sich für Drehtüren bis 80 kg in folgenden Anwendungsbereichen: Leichte bis mittelschwere Innentüren in Wohn- und Gewerbebauten Bürotüren, Praxistüren und Lagerräume Überall dort, wo ein bodenfreier Türfeststeller gewünscht ist Türen mit geringem Wand-Abstand (55 oder 70 mm) Nachrüstungen, bei denen keine Bodenarbeiten möglich sind Technische Daten EigenschaftKWS 1055KWS 1083 TypFlachfeststeller mit WandklobenFlachfeststeller mit Wandkloben Tür-Wand-Abstand55 mm70 mm BetätigungFrei (Andrücken/Abziehen)Frei (Andrücken/Abziehen) Abzugskraft80–220 N80–220 N Max. Türgewicht80 kg80 kg Montage FeststellerAuf TürAuf Tür Montage KlobenAn Wand schraubenAn Wand schrauben Gewicht (Aluminium)0,150 kg— Gewicht (Messing)0,220 kg— VE5 Stück5 Stück Material & Oberflächen Aluminium (Feststeller aus Stahl) AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz .10Dunkelbraun .70Farbig pulverbeschichtet Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert KWS 1155 (Variante mit Kloben zum Anschrauben, 55 mm) AusführungBeschreibung .31Silberfarbig eloxiert .35Edelstahlfarbig eloxiert .70Farbig pulverbeschichtet .73Schwarz eloxiert Variantenübersicht ModellAbstandMaterialBesonderheit KWS 105555 mmAluminium, MessingStandard-Flachfeststeller KWS 108370 mmAluminium, MessingGrößerer Abstand KWS 115555 mmAluminiumKloben zum Anschrauben, weitere Oberflächen Vergleich: KWS 1055 vs. KWS 1083 MerkmalKWS 1055KWS 1083 Tür-Wand-Abstand55 mm70 mm Max. Türgewicht80 kg80 kg Abzugskraft80–220 N80–220 N FunktionsprinzipKugeldruckKugeldruck MaterialAluminium, MessingAluminium, Messing VE5 Stück5 Stück Die Wahl zwischen KWS 1055 und KWS 1083 richtet sich ausschließlich nach dem vorhandenen Tür-Wand-Abstand: 55 mm oder 70 mm. Funktional sind beide Modelle identisch. Montagehinweise Feststeller (Türmontage) Den Feststeller mit größtmöglichem Abstand zum Türband auf der Tür befestigen. Ein größerer Abstand zum Drehpunkt erhöht die Haltekraft. Kloben (Wandmontage) Den Kloben an der Wand so positionieren, dass er bei gewünschtem Öffnungswinkel exakt mit dem Feststeller fluchtet. Mit Schrauben an Wand befestigen. Einstellung Kugeldruck über Stellschrauben regulieren (80–220 N) Bei hebenden oder senkenden Türen: Position nachträglich über Stellschrauben anpassen Waagerechte Befestigung möglich — volle Funktionsfähigkeit bleibt erhalten Lieferumfang 5× KWS 1055 bzw. KWS 1083 Flachfeststeller 5× Kloben zum Anschrauben VE: 5 Stück. Einsatz mit Türschließer Der KWS 1055/1083 kann mit Türschließern kombiniert werden. Die Abzugskraft (max. 220 N) muss ausreichen, um die Tür gegen die Schließkraft des Türschließers zu halten. Bei starken Türschließern den Kugeldruck auf das Maximum einstellen und die Haltekraft prüfen. Hinweis: Der Flachfeststeller ist für leichte bis mittlere Türschließer geeignet. Bei sehr starken Schließkräften sind Tretbolzen- oder Fanghaken-Modelle vorzuziehen. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten Häufige Fragen zum KWS 1055/1083 Was ist der Unterschied zwischen KWS 1055 und KWS 1083?Die beiden Modelle unterscheiden sich ausschließlich im Tür-Wand-Abstand: KWS 1055 für 55 mm, KWS 1083 für 70 mm. Funktionsprinzip, Abzugskraft und Tragfähigkeit sind identisch. Wie wird die Abzugskraft eingestellt?Über die Stellschrauben am Feststeller kann der Kugeldruck stufenlos zwischen 80 und 220 N reguliert werden. Kann der Feststeller bei senkenden Türen nachjustiert werden?Ja. Die Kugelposition ist nachträglich über die Stellschrauben verstellbar und kann an hebende oder senkende Türen angepasst werden. Funktioniert der Flachfeststeller auch waagerecht montiert?Ja. Bei waagerechter Befestigung (z. B. an Oberlicht oder Kippflügel) bleibt die volle Funktionsfähigkeit erhalten. Warum werden 5 Stück geliefert?Der KWS 1055/1083 wird in einer Verpackungseinheit von 5 Stück geliefert. Die VE ist nicht teilbar. Ist der KWS 1055/1083 mit Türschließern kompatibel?Ja, bei leichten bis mittleren Türschließern. Die maximale Abzugskraft beträgt 220 N. Bei stärkeren Türschließern sind Tretbolzen- oder Fanghaken-Feststeller besser geeignet. Was ist der KWS 1155?Der KWS 1155 ist eine Variante des KWS 1055 mit Kloben zum Anschrauben für 55 mm Abstand. Er ist in zusätzlichen Aluminium-Oberflächen erhältlich (.31, .35, .70, .73). Wo soll der Feststeller an der Tür positioniert werden?Den Feststeller mit größtmöglichem Abstand zum Türband montieren. Je größer der Abstand zum Drehpunkt, desto höher die effektive Haltekraft. Kaufberatung: Türfeststeller wählen Flachfeststeller oder Tretbolzen — welches System passt?Flachfeststeller wie der KWS 1055/1083 werden an Tür und Wand montiert — ohne Bodenarbeiten. Tretbolzen (z. B. KWS 1036) rasten in einer Bodenbuchse ein und bieten höhere Haltekräfte. Flachfeststeller eignen sich für leichtere Türen und Nachrüstungen. 55 mm oder 70 mm Abstand — welches Maß brauche ich?Messen Sie den Abstand zwischen Türblatt (geöffnet) und Wand am gewünschten Feststellpunkt. KWS 1055 für 55 mm, KWS 1083 für 70 mm. Welches Material für welchen Einsatz?Aluminium (Feststeller aus Stahl) ist die wirtschaftliche Standardlösung. Messing eignet sich für repräsentative Bereiche mit gehobener Optik. Darf ein Flachfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen benötigt. Reicht die Haltekraft für Türen mit Türschließer?Die Abzugskraft beträgt maximal 220 N. Für leichte bis mittlere Türschließer ausreichend. Bei starken Türschließern empfehlen sich Tretbolzen- oder Fanghaken-Feststeller mit höherer Haltekraft. Kann ein Flachfeststeller nachgerüstet werden?Ja. Die Montage erfolgt durch Anschrauben an Tür und Wand — ohne Bodenarbeiten. Damit ist der KWS 1055/1083 ideal für Nachrüstungen.

KWS 1056 / 1057 Flachfeststeller Türfeststeller mit Kugelschnapper und Kloben zum Einmauern. KWS 1056: Kloben in die Wand. KWS 1057: Kloben in den Boden. Kugeldruck regulierbar, 80–220 N Abzugskraft. Für Türen bis 80 kg. Kurz & Knapp Flachfeststeller mit Kugelschnapper — arretiert durch Andrücken, löst durch Abziehen KWS 1056: Kloben zum Einmauern in die Wand. KWS 1057: Kloben zum Einmauern in den Boden Material: Aluminium (Feststeller aus Stahl), Kugeldruck regulierbar über Stellschrauben Abzugskraft: 80–220 N, max. Türgewicht 80 kg Verpackungseinheit: 5 Stück Türschließer-kompatibel Produktbeschreibung Die KWS 1056 und 1057 sind Flachfeststeller mit Kugelschnapper-Mechanismus. Der Feststeller wird mit größtmöglichem Abstand zum Türband auf das Türblatt geschraubt. Der zugehörige Kloben wird in die Wand (KWS 1056) oder in den Boden (KWS 1057) eingemauert. Die Feststellung erfolgt durch Andrücken der Tür gegen den Kloben — die federgelagerte Kugel rastet ein. Zum Lösen wird die Tür vom Kloben abgezogen. Der Kugeldruck lässt sich über Stellschrauben regulieren, wodurch die Abzugskraft zwischen 80 und 220 N eingestellt werden kann. Beide Modelle bestehen aus Aluminium mit einem Feststeller aus Stahl. Die kompakte, flache Bauform ermöglicht eine unauffällige Montage. Geliefert wird in Verpackungseinheiten zu 5 Stück. Funktionsprinzip Der Kugelschnapper-Mechanismus arbeitet rein mechanisch ohne Energiezufuhr: Feststellen: Die Tür wird in geöffneter Position gegen den Kloben gedrückt. Die federgelagerte Kugel im Feststeller rastet in die Mulde des Klobens ein. Lösen: Die Tür wird vom Kloben abgezogen. Die Kugel wird gegen die Federkraft aus der Mulde gedrückt. Regulierung: Über die Stellschrauben kann der Kugeldruck und damit die Abzugskraft stufenlos zwischen 80 und 220 N eingestellt werden. Der Unterschied zwischen KWS 1056 und 1057 liegt ausschließlich im Kloben: Wandeinbau (1056) oder Bodeneinbau (1057). Vorteile Flache Bauform — Unauffällige Montage, kein vorstehendes Bodenteil Regulierbarer Kugeldruck — Abzugskraft 80–220 N über Stellschrauben einstellbar Wand- oder Bodenkloben — KWS 1056 für Wandmontage, KWS 1057 für Bodenmontage 80 kg Tragfähigkeit — Geeignet für mittelschwere bis schwere Türen Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Einfache Bedienung — Kein Fußhebel, kein Schalter — Andrücken genügt Einsatzbereich Die KWS 1056/1057 eignen sich für Drehtüren bis 80 kg in folgenden Anwendungsbereichen: Innentüren in Wohn- und Gewerbebauten Büro- und Verwaltungsgebäude Hotels, Schulen und öffentliche Einrichtungen Situationen, in denen kein sichtbarer Bodenfeststeller gewünscht ist Nachrüstungen, bei denen ein Kloben eingemauert werden kann KWS 1056 (Wandkloben): Geeignet wenn die Tür an einer Wand festgestellt wird. KWS 1057 (Bodenkloben): Geeignet wenn kein Wandkontakt besteht oder der Kloben im Boden versenkt werden soll. Technische Daten EigenschaftWert TypFlachfeststeller mit Kugelschnapper FunktionsprinzipFedergelagerte Kugel, Andrücken/Abziehen Abzugskraft80–220 N (regulierbar über Stellschrauben) Max. Türgewicht80 kg Material FeststellerAluminium (Innenteil: Stahl) Kloben KWS 1056Zum Einmauern in die Wand Kloben KWS 1057Zum Einmauern in den Boden Gewicht0,210 kg (Aluminium) Verpackungseinheit5 Stück Türschließer-kompatibelJa Material & Oberflächen Aluminium AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert .70Nach RAL pulverbeschichtet (Farbton angeben) Feststeller-Innenteil aus Stahl. Kloben zum Einmauern. Variantenübersicht ModellKloben-MontageEinbauort Kloben KWS 1056EinmauernWand KWS 1057EinmauernBoden Beide Varianten verwenden denselben Feststeller (Kugelschnapper). Der Unterschied liegt ausschließlich im Kloben: KWS 1056 für Wandeinbau, KWS 1057 für Bodeneinbau. Funktionsprinzip, Abzugskraft und maximales Türgewicht sind identisch. Vergleich: Kugelschnapper-Türfeststeller von KWS EigenschaftKWS 1056/1057KWS 1055KWS 1155 Kloben-MontageEinmauern (Wand/Boden)Anschrauben (Wand)Anschrauben Abzugskraft80–220 N80–220 N80–220 N Max. Türgewicht80 kg80 kg80 kg MaterialAluminium (Stahl)Aluminium/Messing (Stahl/Messing)Aluminium VE5 Stück1 Stück1 Stück BesonderheitKloben eingemauert — unsichtbarSichtbarer AnschraubklobenKompakte Bauform Montagehinweise Feststeller (Türmontage) Den Feststeller mit größtmöglichem Abstand zum Türband auf das Türblatt schrauben. Größerer Abstand zum Band erhöht die Haltekraft. Kloben KWS 1056 (Wandmontage) Den Kloben in die Wand einmauern. Positionierung so wählen, dass die Kugel des Feststellers bei gewünschtem Öffnungswinkel mittig in die Mulde des Klobens trifft. Kloben KWS 1057 (Bodenmontage) Den Kloben in den Boden einmauern. Auf exakte Höhenausrichtung achten — die Klobenoberkante muss bündig mit dem Bodenbelag abschließen. Kugeldruck einstellen Über die Stellschrauben am Feststeller den Kugeldruck regulieren. Höherer Kugeldruck = höhere Abzugskraft (max. 220 N). An die Türsituation anpassen: leichtere Türen benötigen weniger Kugeldruck. Lieferumfang 5× KWS Flachfeststeller mit Kugelschnapper 5× Kloben (Wand oder Boden je nach Modell) Verpackungseinheit: 5 Stück. Einsatz mit Türschließer Die KWS 1056/1057 sind mit Türschließern kombinierbar. Der Kugelschnapper hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position, sofern die eingestellte Abzugskraft (80–220 N) die Schließkraft übersteigt. Hinweis: Bei starken Türschließern die Abzugskraft über die Stellschrauben entsprechend erhöhen. Die maximale Abzugskraft beträgt 220 N. Normen & Richtlinien Türfeststeller für manuelle Betätigung (Andrücken/Abziehen) Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Häufige Fragen zu KWS 1056 / 1057 Was ist der Unterschied zwischen KWS 1056 und KWS 1057?Der Feststeller ist identisch. Der Unterschied liegt im Kloben: KWS 1056 hat einen Kloben zum Einmauern in die Wand, KWS 1057 einen Kloben zum Einmauern in den Boden. Wie reguliere ich die Abzugskraft?Über die Stellschrauben am Feststeller. Die Abzugskraft lässt sich stufenlos zwischen 80 und 220 N einstellen. Höherer Kugeldruck = stärkere Haltekraft. Warum wird in 5er-Einheiten geliefert?Die KWS 1056/1057 sind als Verpackungseinheit zu 5 Stück konzipiert. Dies ist gängig bei kleineren Baubeschlägen für gewerbliche Projekte mit mehreren Türen. Ist der Kloben nach dem Einmauern sichtbar?Bei korrekter Montage ist der Kloben weitgehend bündig mit der Wand- bzw. Bodenoberfläche und somit kaum sichtbar. Dies ist der Hauptvorteil gegenüber aufgeschraubten Kloben (z. B. KWS 1055). Funktioniert der Feststeller mit Türschließer?Ja, sofern die eingestellte Abzugskraft die Schließkraft des Türschließers übersteigt. Die maximale Abzugskraft beträgt 220 N. Welches maximale Türgewicht tragen die KWS 1056/1057?Beide Modelle sind für Türen bis 80 kg ausgelegt. Kann der Kloben nachträglich versetzt werden?Der Kloben wird eingemauert und ist daher nicht ohne weiteres versetzbar. Bei Änderungen muss ein neuer Kloben eingemauert und die alte Position verschlossen werden. Gibt es auch aufschraubbare Kloben?Ja. Der KWS 1055 bietet denselben Kugelschnapper-Mechanismus mit aufschraubbarem Kloben. Geeignet für Nachrüstungen ohne Mauerarbeiten. Kaufberatung: Kugelschnapper-Türfeststeller Einmauern oder Anschrauben — welcher Kloben ist richtig?Einmauern (KWS 1056/1057) ergibt ein bündiges, unauffälliges Erscheinungsbild — ideal bei Neubau oder Renovierung. Anschrauben (KWS 1055) eignet sich für Nachrüstungen ohne Mauerarbeiten. Wand- oder Bodenkloben — wann welche Variante?KWS 1056 (Wandkloben) wenn die Tür an einer Wand festgestellt wird und der Kloben auf Wandhöhe positioniert werden kann. KWS 1057 (Bodenkloben) wenn kein Wandkontakt besteht oder der Kloben im Boden versenkt werden soll. Kugelschnapper oder Fanghaken — was ist besser?Kugelschnapper (KWS 1056/1057) halten die Tür durch Reibung und lassen sich durch einfaches Ziehen lösen. Fanghaken (z. B. KWS 1010) bieten eine formschlüssige Arretierung mit höherer Haltekraft, erfordern aber Fußbetätigung zum Lösen. Reicht die Abzugskraft von 220 N für starke Türschließer?220 N reichen für die meisten Standard-Türschließer. Bei sehr starken Türschließern (EN 5 oder höher) kann ein Fanghaken-Feststeller die bessere Wahl sein. Darf ein Kugelschnapper-Feststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt.

KWS 1023 — Türfeststeller mit Kugeldruck Kurz & Knapp Kugeldruckfeststeller mit einstellbarer Haltekraft Max. Türgewicht: 40 kg Materialvarianten: Aluminium und Messing Freie Betätigung durch Andrücken und Abziehen Stellschraube zur Nachjustierung bei hebenden oder senkenden Türen Verwendbar mit Türschließer Produktbeschreibung Der KWS 1023 ist ein Kugeldruckfeststeller zur Bodenmontage. Der Feststeller wird am Türband an der Tür befestigt, der Bodenkloben wird auf dem Boden verschraubt. Ein zusätzlicher Zapfen im Boden verhindert das Verdrehen des Bodenklobens. Die Haltekraft wird über eine Stellschraube reguliert, die den Kugeldruck einstellt. Diese Einstellung kann nachträglich angepasst werden — etwa wenn sich eine Tür im Laufe der Zeit hebt oder senkt. Der KWS 1023 ist mit Türschließern kombinierbar. Funktionsprinzip Der KWS 1023 arbeitet nach dem Kugeldruckprinzip. Eine federbelastete Kugel im Gehäuse rastet in den Bodenkloben ein und hält die Tür in der gewünschten Position. Beim Andrücken der Tür gleitet die Kugel in die Aufnahme des Bodenklobens; beim Abziehen wird sie gegen den Federdruck herausgedrückt. Die Stärke des Kugeldrucks lässt sich über eine Stellschraube regulieren. Dadurch kann die Haltekraft an unterschiedliche Türgewichte und Einbausituationen angepasst werden. Eine Nachjustierung ist jederzeit möglich. Vorteile Einstellbare Haltekraft — Stellschraube reguliert den Kugeldruck stufenlos. Nachjustierung bei hebenden oder senkenden Türen möglich. Kombinierbar mit Türschließer — Der KWS 1023 kann zusammen mit einem Türschließer eingesetzt werden. Verdrehsicherer Bodenkloben — Zusätzlicher Zapfen im Boden verhindert ein Verdrehen des Bodenklobens. Robuste Konstruktion — Gehäuse und Bodenkloben aus Aluminium oder Messing, Metallteile aus verzinktem Stahl. Einfache Montage — Feststeller am Türband anschrauben, Bodenkloben auf Boden verschrauben. Einsatzbereich Der KWS 1023 eignet sich für leichte Türen bis 40 kg Türgewicht. Typische Einsatzorte sind Zimmertüren, Bürotüren und Flurtüren in Wohn- und Gewerbeobjekten. Durch die Kombinierbarkeit mit Türschließern ist der Feststeller auch dort einsetzbar, wo Türen selbstschließend ausgeführt sind, aber zeitweise offengehalten werden sollen. Die einstellbare Haltekraft erlaubt eine Anpassung an die jeweilige Einbausituation. Technische Daten EigenschaftWert FunktionsprinzipKugeldruckfeststeller MontageartTürbandmontage (Tür) + Bodenmontage (Kloben) Max. Türgewicht40 kg HaltekraftEinstellbar über Stellschraube BetätigungFrei (Andrücken/Abziehen) Türschließer-KompatibilitätJa, verwendbar mit Türschließer PufferGummi, schwarz Gewicht (Aluminium)0,200 kg Gewicht (Messing)0,340 kg Verpackungseinheit5 Stück Material und Oberfläche BauteilMaterial GehäuseAluminium oder Messing BodenklobenAluminium oder Messing MetallteileStahl, verzinkt PufferGummi, schwarz Der KWS 1023 ist in verschiedenen Oberflächenausführungen erhältlich, darunter Aluminium-Varianten (.02, .03, .10, .31–.47, .70) und Messing-Varianten (.62–.66). Montagehinweise Die Montage erfolgt in folgenden Schritten: Feststeller mit 4 Schrauben am Türband an der Tür befestigen. Gehäuse aufstecken und mit Schraube sichern. Bodenkloben an der korrekten Position auf dem Boden verschrauben. Zusätzlichen Zapfen im Boden einlassen — dieser verhindert das Verdrehen des Bodenklobens. Kugeldruck über die Stellschraube auf das gewünschte Maß einstellen. Die Position des Bodenklobens muss so gewählt werden, dass er bei geöffneter Tür exakt unter dem Feststeller-Gehäuse sitzt. Lieferumfang Kugeldruckfeststeller KWS 1023 Bodenkloben Befestigungsmaterial Verpackungseinheit: 5 Stück. Verwendung mit Türschließer Der KWS 1023 ist für den Einsatz mit Türschließern geeignet. Der Kugeldruckmechanismus kann dem Schließmoment eines Türschließers entgegenwirken und die Tür in geöffneter Position halten. Die Haltekraft ist über die Stellschraube einstellbar und sollte auf den jeweiligen Türschließer abgestimmt werden. Hinweis: An Brandschutz- und Rauchschutztüren darf der KWS 1023 nicht als Feststellvorrichtung eingesetzt werden, auch nicht in Kombination mit einem Türschließer. Hier sind zugelassene Feststellanlagen erforderlich. Normen und Richtlinien Der KWS 1023 ist ein mechanischer Türfeststeller ohne Brandschutzfunktion. Er darf nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden, da er keine automatische Freigabe im Brandfall besitzt. Für Brandschutztüren sind zugelassene Feststellanlagen nach DIBt-Richtlinie erforderlich. Häufige Fragen zum KWS 1023 Kann die Haltekraft des KWS 1023 nachträglich eingestellt werden?Ja. Die Stellschraube reguliert den Kugeldruck und kann jederzeit nachjustiert werden — auch bei hebenden oder senkenden Türen. Bis zu welchem Türgewicht ist der KWS 1023 geeignet?Der Feststeller ist für Türen bis maximal 40 kg Türgewicht ausgelegt. Kann der KWS 1023 zusammen mit einem Türschließer verwendet werden?Ja. Der KWS 1023 ist ausdrücklich für die Verwendung mit Türschließern geeignet. Die Haltekraft sollte über die Stellschraube auf den Türschließer abgestimmt werden. Was verhindert das Verdrehen des Bodenklobens?Ein zusätzlicher Zapfen wird im Boden eingelassen und fixiert den Bodenkloben gegen Verdrehung. In welchen Materialien ist der KWS 1023 erhältlich?Gehäuse und Bodenkloben sind in Aluminium und Messing verfügbar. Die Metallteile bestehen aus verzinktem Stahl. Wie viele Stück sind in einer Verpackungseinheit enthalten?Die Verpackungseinheit umfasst 5 Stück. Ist der KWS 1023 für Brandschutztüren zugelassen?Nein. Der KWS 1023 ist ein mechanischer Feststeller ohne automatische Freigabe und darf nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden. Kaufberatung Türfeststeller Kugeldruckfeststeller oder Magnetfeststeller — wann welcher Typ?Kugeldruckfeststeller (wie der KWS 1023) bieten eine einstellbare Haltekraft und sind mit Türschließern kombinierbar. Magnetfeststeller bieten eine fixe Haltekraft und erfordern eine Stahl-Gegenplatte. Für Türen mit Türschließer ist ein Kugeldruckfeststeller in der Regel besser geeignet. Brauche ich einen Türfeststeller, der mit meinem Türschließer funktioniert?Wenn die Tür einen Türschließer hat und zeitweise offengehalten werden soll, muss der Feststeller dem Schließmoment entgegenwirken können. Der KWS 1023 ist dafür geeignet — die Haltekraft lässt sich über die Stellschraube anpassen. Was tun, wenn sich die Tür im Laufe der Zeit hebt oder senkt?Der KWS 1023 hat eine Stellschraube zur Nachjustierung des Kugeldrucks. Bei Veränderungen im Türlauf kann die Haltekraft angepasst werden, ohne den Feststeller auszutauschen. Welcher Türfeststeller für Türen über 40 kg?Der KWS 1023 ist für maximal 40 kg ausgelegt. Für schwerere Türen sollte ein Feststeller mit höherer Belastbarkeit gewählt werden, z. B. aus dem KWS-Programm ein Modell mit höherem max. Türgewicht. Kann ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller ohne automatische Freigabe dürfen nicht an Brandschutz- oder Rauchschutztüren verwendet werden. Hier sind zugelassene Feststellanlagen nach DIBt-Richtlinie erforderlich.
