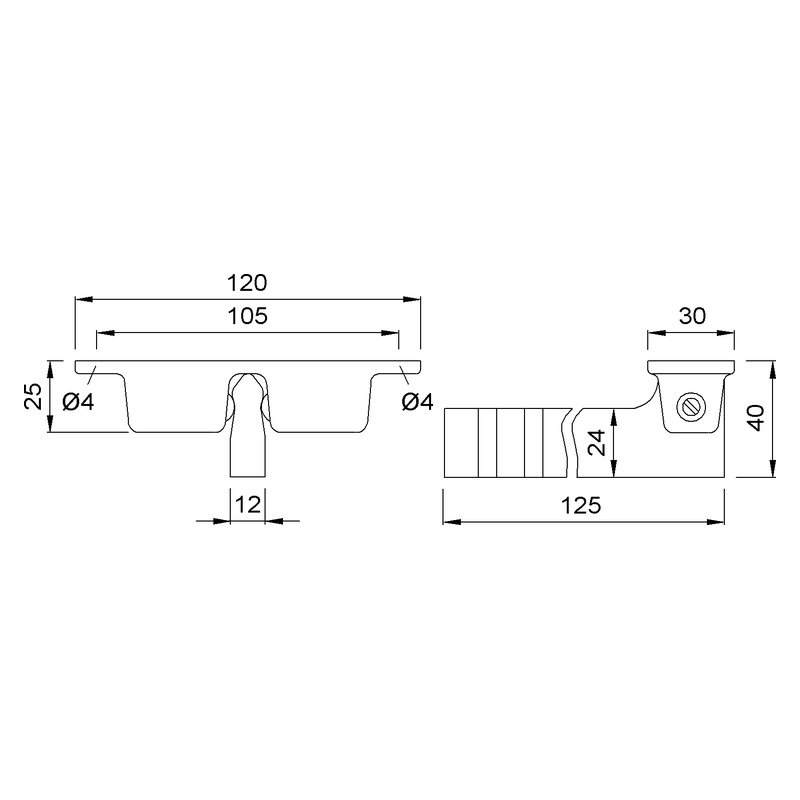

KWS 1056 - 1057 Flachfeststeller

KWS 1009 Türfeststeller mit Steindolle Mechanischer Türfeststeller mit Fanghaken und abschaltbarem Arretierungshebel. Steindolle zum Einlassen in den Boden. Für Drehtüren bis 100 kg. Fussbetätigung. Kurz & Knapp Mechanischer Fanghaken-Türfeststeller mit Steindolle zum Einlassen in den Boden Arretierungshebel mit Ausschalthebel — Stellung A: Feststellung aktiv, Stellung B: nur Türpuffer Fussbetätigung, max. Türgewicht 100 kg Material: Aluminium, Messing oder Edelstahl-Rostfrei Steindolle Stahl feuerverzinkt, Rollenkloben Stahl oder Edelstahl-Rostfrei Companion-Modell zu KWS 1010 (Aufschraubmontage ohne Steindolle) Produktbeschreibung Der KWS 1009 ist ein mechanischer Türfeststeller mit Fanghaken und zuschaltbarem Arretierungshebel. Die Montage erfolgt über eine Steindolle, die in den Boden eingelassen und vergossen wird. Nach Aushärtung des Vergussmaterials wird der Feststeller auf die Steindolle aufgeschraubt. Der zugehörige Rollenkloben wird an der Tür befestigt. Der Ausschalthebel ermöglicht das Umschalten zwischen zwei Betriebsarten: In Stellung A arretiert der Fanghaken die Tür in geöffneter Position. In Stellung B ist die Arretierung deaktiviert — der KWS 1009 wirkt dann ausschließlich als Türpuffer mit gefedertem Gummipuffer. Erhältlich in Aluminium, Messing und Edelstahl-Rostfrei. Die Einlass-Montage mit Steindolle ergibt ein bündiges Erscheinungsbild im Bodenbereich. Der KWS 1009 ist mit Türschließern kombinierbar. Funktionsprinzip Der KWS 1009 arbeitet mit einem mechanischen Fanghaken, der den an der Tür montierten Rollenkloben greift und die Tür in geöffneter Position fixiert. Arretierung aktiv (Stellung A): Beim Öffnen der Tür rastet der Fanghaken am Rollenkloben ein. Die Tür wird sicher in geöffneter Position gehalten. Arretierung deaktiviert (Stellung B): Der Ausschalthebel hebt die Arretierung auf. Der Feststeller wirkt nur noch als Türpuffer und dämpft das Aufschlagen der Tür. Fussbetätigung: Lösen und Aktivieren des Fanghakens erfolgt per Fuß, ohne Bücken. Der gefederte Gummipuffer schützt Türblatt und Wand zuverlässig vor Beschädigungen. Vorteile Bündige Bodenmontage — Steindolle wird in den Boden eingelassen, ergibt ein sauberes Erscheinungsbild ohne aufgeschraubtes Bodenteil Zuschaltbare Arretierung — Ausschalthebel ermöglicht Umschaltung zwischen Feststeller und reinem Türpuffer Fussbetätigung — Komfortable Bedienung ohne Bücken 100 kg Tragfähigkeit — Geeignet für schwere Innentüren Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Drei Materialvarianten — Aluminium, Messing und Edelstahl-Rostfrei für unterschiedliche Anforderungen Einsatzbereich Der KWS 1009 eignet sich für Drehtüren bis 100 kg in folgenden Anwendungsbereichen: Gebäude-Innentüren im gewerblichen und öffentlichen Bereich Neubauten, bei denen die Steindolle während der Rohbauphase eingesetzt werden kann Repräsentative Bereiche, in denen ein bündiges Bodenbild gewünscht ist Büro- und Verwaltungsgebäude, Hotels, Krankenhäuser Türen mit Türschließer, bei denen eine temporäre Feststellung gewünscht ist Die Einlass-Montage mit Steindolle eignet sich besonders für Neubauten und Sanierungen, bei denen der Bodenaufbau noch bearbeitet werden kann. Technische Daten EigenschaftWert TypTürfeststeller mit Fanghaken und Arretierungshebel Montage FeststellerSteindolle in Boden einlassen und vergießen Montage GegenseiteRollenkloben an Tür BetätigungFussbetätigung Max. Türgewicht100 kg Türschließer-kompatibelJa PufferGummi gefedert, schwarz Gewicht (Aluminium)0,860 kg Gewicht (Messing)1,320 kg Gewicht (Edelstahl)1,270 kg Material & Oberflächen Aluminium AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert .70Farbig pulverbeschichtet .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt gebürstet .83Poliert Steindolle: Stahl feuerverzinkt. Rollenkloben: Stahl oder Edelstahl-Rostfrei. Montagehinweise Steindolle (Bodenmontage) Die Steindolle wird am vorgesehenen Feststellpunkt in den Boden eingelassen und mit Vergussmasse fixiert. Die Steindolle muss lotrecht ausgerichtet sein. Nach vollständigem Aushärten des Vergussmaterials wird der Türfeststeller auf die Steindolle aufgeschraubt. Rollenkloben (Türmontage) Der Rollenkloben wird am unteren Türblatt befestigt. Achten Sie auf die korrekte Höhenausrichtung zum Fanghaken des Bodenteils. Arretierungshebel Stellung A: Arretierung aktiv — Fanghaken greift den Rollenkloben Stellung B: Arretierung deaktiviert — Feststeller wirkt nur als Türpuffer Bei Bedarf kann die Unterlage KWS 1610 (20 mm) verwendet werden, um Höhendifferenzen auszugleichen. Lieferumfang 1× KWS 1009 Türfeststeller mit Arretierungshebel und Fanghaken 1× Steindolle, Stahl feuerverzinkt 1× Rollenkloben (Stahl oder Edelstahl-Rostfrei je nach Ausführung) 1× Gummipuffer gefedert, schwarz Einsatz mit Türschließer Der KWS 1009 ist mit Türschließern kombinierbar. Der Arretierungshebel hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch Umschalten auf Stellung B kann die Feststellfunktion jederzeit deaktiviert werden — die Tür schließt dann selbsttätig über den Türschließer. Hinweis: Der KWS 1009 bietet keine integrierte Freilauffunktion. Die Arretierung muss manuell per Fuß gelöst werden. Zubehör ArtikelBeschreibung KWS 1610Unterlage 20 mm — zum Höhenausgleich bei erhöhtem Bodenaufbau KWS 9932Gummi mit Druckfeder — Ersatzpuffer KWS 1507Rollenkloben — Ersatz- oder Zusatzteil KWS 1508Steindolle — Ersatz-Steindolle Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Häufige Fragen zum KWS 1009 Was ist der Unterschied zwischen KWS 1009 und KWS 1010?Der KWS 1009 wird mit einer Steindolle in den Boden eingelassen und vergossen. Der KWS 1010 wird mit 4 Schrauben und Dübeln direkt auf den Boden aufgeschraubt. Beide verwenden denselben Fanghaken-Mechanismus mit Arretierungshebel und sind für Türen bis 100 kg ausgelegt. Kann die Steindolle nachträglich eingebaut werden?Ja, sofern der Boden gefälzt oder gebohrt werden kann. Die Steindolle wird in die Ausnehmung eingesetzt und mit Vergussmasse fixiert. Der Einbau ist sowohl im Neubau als auch bei Sanierungen möglich. Kann der Arretierungshebel dauerhaft deaktiviert werden?Ja. In Stellung B ist die Arretierung aufgehoben. Der KWS 1009 wirkt dann ausschließlich als Türpuffer. Die Umschaltung zwischen Stellung A und B ist jederzeit möglich. Welches maximale Türgewicht trägt der KWS 1009?Der KWS 1009 ist für Türen bis 100 kg ausgelegt. Ist der KWS 1009 für den Außenbereich geeignet?Die Edelstahl-Rostfrei-Ausführungen (.82, .83) bieten erhöhte Korrosionsbeständigkeit. Die Steindolle ist aus Stahl feuerverzinkt. Für dauerhafte Außenanwendung sind Umgebungsbedingungen und Bodenbeschaffenheit zu prüfen. Funktioniert der KWS 1009 zusammen mit einem Türschließer?Ja. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers. Durch Lösen des Arretierungshebels (Stellung B) oder manuelles Lösen per Fuß schließt die Tür selbsttätig. Ist der Gummipuffer austauschbar?Ja. Der Ersatzpuffer KWS 9932 (Gummi mit Druckfeder) ist als Zubehör erhältlich. Welche Steindolle wird benötigt?Die passende Steindolle (Stahl feuerverzinkt) ist im Lieferumfang enthalten. Als Ersatzteil ist sie unter KWS 1508 verfügbar. Kaufberatung: Türfeststeller wählen Steindolle oder Aufschrauben — welche Montage ist die richtige?Einlassen mit Steindolle (KWS 1009) ergibt ein bündiges Erscheinungsbild im Bodenbereich, erfordert aber eine Bodenfräsung und Verguss. Aufschrauben (KWS 1010) eignet sich für Nachrüstungen und wenn der Boden nicht bearbeitet werden kann. Türfeststeller mit Fanghaken oder Magnet — was ist besser?Fanghaken-Feststeller wie der KWS 1009 halten die Tür rein mechanisch und benötigen keinen Strom. Magnet-Türfeststeller (z. B. KWS 1018) bieten stufenlose Feststellung. Fanghaken sind robust und wartungsarm, Magnetfeststeller bieten mehr Komfort. Welches Material empfiehlt sich für welchen Einsatz?Aluminium ist leicht und wirtschaftlich für den Innenbereich. Edelstahl-Rostfrei eignet sich für beanspruchte Bereiche und erhöhte Korrosionsbeständigkeit. Messing bietet eine hochwertige Optik für repräsentative Bereiche. Reicht ein Türfeststeller für schwere Türen mit Türschließer?Der KWS 1009 ist für Türen bis 100 kg ausgelegt und mit Türschließern kompatibel. Die Einlass-Montage mit Steindolle bietet eine besonders stabile Verankerung im Boden. Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller wie der KWS 1009 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Kann ich von KWS 1010 (Aufschrauben) auf KWS 1009 (Steindolle) umrüsten?Ja. Die Steindolle KWS 1508 ist als Zubehör erhältlich. Der Oberteil des Feststellers ist identisch — nur die Bodenbefestigung ändert sich.

KWS 2080 Bodenpuffer kompakt Kompakter Bodenpuffer in 5 Ansatzhöhen (3/10/15/20/27 mm). Aluminium oder Messing mit schwarzem Gummipuffer. Bodenmontage mit Zapfen gegen Verdrehen. Für Türen bis 30 kg. VE 10 Stück. Kurz & Knapp Kompakter Bodenpuffer in 5 Ansatzhöhen: 3 mm (2080), 10 mm (2082), 15 mm (2084), 20 mm (2086), 27 mm (2088) Montage: Aufschrauben auf den Boden, Zapfen verhindert Verdrehen Material: Aluminium oder Messing Max. Türgewicht 30 kg, Gummipuffer schwarz Verpackungseinheit: 10 Stück Ersatzgummi: KWS 9929 Produktbeschreibung Der KWS 2080 ist ein kompakter Bodenpuffer, der in fünf Ansatzhöhen erhältlich ist. Damit lässt sich die Pufferhöhe exakt an den Abstand zwischen Boden und Unterkante des Türblatts anpassen — von nahezu bodenlevel (3 mm) bis zu einem Ansatz von 27 mm. Die Montage erfolgt durch Aufschrauben auf den Boden. Ein Zapfen verhindert das Verdrehen des Puffers im Betrieb. Der schwarze Gummipuffer dämpft den Aufschlag der Tür und schützt Türblatt und Bodenbelag. Die kompakte Bauform macht den KWS 2080 zur unauffälligen Lösung für leichte Innentüren. In der niedrigsten Ansatzhöhe (3 mm) liegt der Puffer nahezu bündig am Boden. Vorteile 5 Ansatzhöhen — 3, 10, 15, 20 oder 27 mm für präzise Anpassung an den Türspalt Kompakte Bauform — Minimaler Platzbedarf am Boden, kaum sichtbar Verdrehsicher — Zapfen verhindert Verdrehen bei wiederholtem Anschlag Zwei Materialoptionen — Aluminium oder Messing für unterschiedliche Designanforderungen Leicht und wirtschaftlich — Nur 0,045 kg (Alu) bzw. 0,090 kg (Messing) pro Stück Einsatzbereich Der KWS 2080 eignet sich für leichte Drehtüren bis 30 kg in folgenden Anwendungsbereichen: Leichte Zimmertüren in Wohnungen und Wohnanlagen Büro- und Praxisräume mit leichten Innentüren Bereiche mit geringem Bodenabstand, in denen ein flacher Puffer benötigt wird Sanierungen, bei denen der Türspalt variiert und eine flexible Ansatzhöhe nötig ist Bereiche, in denen der Puffer möglichst unauffällig sein soll Technische Daten EigenschaftWert TypBodenpuffer kompakt MontageBodenmontage (Aufschrauben, Zapfen gegen Verdrehen) Ansatzhöhen3 mm (2080), 10 mm (2082), 15 mm (2084), 20 mm (2086), 27 mm (2088) MaterialAluminium oder Messing PufferGummi, schwarz Max. Türgewicht30 kg VE10 Stück Stückgewicht (Alu)0,045 kg Stückgewicht (Messing)0,090 kg Material & Oberflächen Aluminium AusführungBeschreibung .70Farbig pulverbeschichtet .31Eloxiert (E5/E6) Messing (nur KWS 2080) AusführungBeschreibung .62Matt .66Poliert Messing-Ausführungen sind nur für die Ansatzhöhe 3 mm (KWS 2080) erhältlich. Die höheren Varianten (2082–2088) sind ausschließlich in Aluminium verfügbar. Montagehinweise Der Bodenpuffer wird bei größtmöglichem Abstand zum Türband auf den Boden geschraubt. Ein Zapfen wird in den Boden eingelassen und verhindert das Verdrehen des Puffers. Achten Sie darauf, dass der Puffer möglichst in einem rechten Winkel auf das Türblatt trifft. Wählen Sie die Ansatzhöhe passend zum Abstand zwischen Bodenoberkante und Türblatt-Unterkante. Der Puffer sollte nicht zur Stolperfalle werden — positionieren Sie ihn möglichst nah an der Wand. Lieferumfang 10 Stück KWS 2080 Bodenpuffer kompakt (bzw. 2082/2084/2086/2088) Befestigungsmaterial (Schrauben, Dübel, Zapfen) Normen & Richtlinien Türpuffer unterliegen keiner eigenen Produktnorm. Die Materialqualitäten entsprechen den gängigen Standards für Baubeschläge. Aluminium-Oberflächen werden gemäß den jeweiligen Eloxal- bzw. Pulverbeschichtungsverfahren hergestellt. Häufige Fragen zum KWS 2080 Welche Ansatzhöhe brauche ich?Messen Sie den Abstand zwischen Bodenoberkante und Unterkante des Türblatts am vorgesehenen Pufferstandort. Wählen Sie die Ansatzhöhe so, dass der Gummipuffer mittig auf das Türblatt trifft. Bei geringem Türspalt: KWS 2080 (3 mm). Bei größerem Spalt: KWS 2088 (27 mm). Warum gibt es Messing nur bei 3 mm Ansatzhöhe?Die Messing-Ausführungen (.62 matt, .66 poliert) sind nur für den KWS 2080 mit 3 mm Ansatzhöhe erhältlich. Bei höheren Ansatzhöhen (2082–2088) wird ausschließlich Aluminium angeboten. Kann der Gummipuffer getauscht werden?Ja. Der Ersatzgummi ist unter der Artikelnummer KWS 9929 erhältlich. Ist der KWS 2080 eine Stolpergefahr?Durch die kompakte Bauform und die niedrige Gesamthöhe ist die Stolpergefahr gering. Positionieren Sie den Puffer möglichst nah an der Wand, um den Laufweg nicht zu beeinträchtigen. Für welche Bodenarten eignet sich der Puffer?Der KWS 2080 kann auf allen tragfähigen Böden montiert werden: Estrich, Fliesen, Naturstein, Parkett. Bei Fußbodenheizung vor dem Bohren die Leitungsführung prüfen. Bodenpuffer mit variabler Ansatzhöhe — Kaufberatung Wann ist ein kompakter Bodenpuffer sinnvoll?Kompakte Bodenpuffer eignen sich für leichte Türen bis 30 kg, bei denen eine unauffällige Bodenmontage gewünscht ist. Für schwerere Türen greifen Sie zu größeren Modellen wie dem KWS 2090 (80 kg) oder KWS 2093 (50 kg). KWS 2080 oder KWS 2097 — was ist der Unterschied?Der KWS 2080 bietet 5 feste Ansatzhöhen und eine durchgehende Gummikappe. Der KWS 2097 hat einen Gummiring und ist in Edelstahl erhältlich. Bei Bedarf an Edelstahl-Optik oder Pufferring-Design wählen Sie den KWS 2097. Welchen Bodenpuffer für Türen über 30 kg?Für Türen bis 50 kg: KWS 2093. Für Türen bis 80 kg: KWS 2090. Für Türen über 80 kg: gefederte Türpuffer wie KWS 2023 (100 kg) oder KWS 2124 (120 kg).
