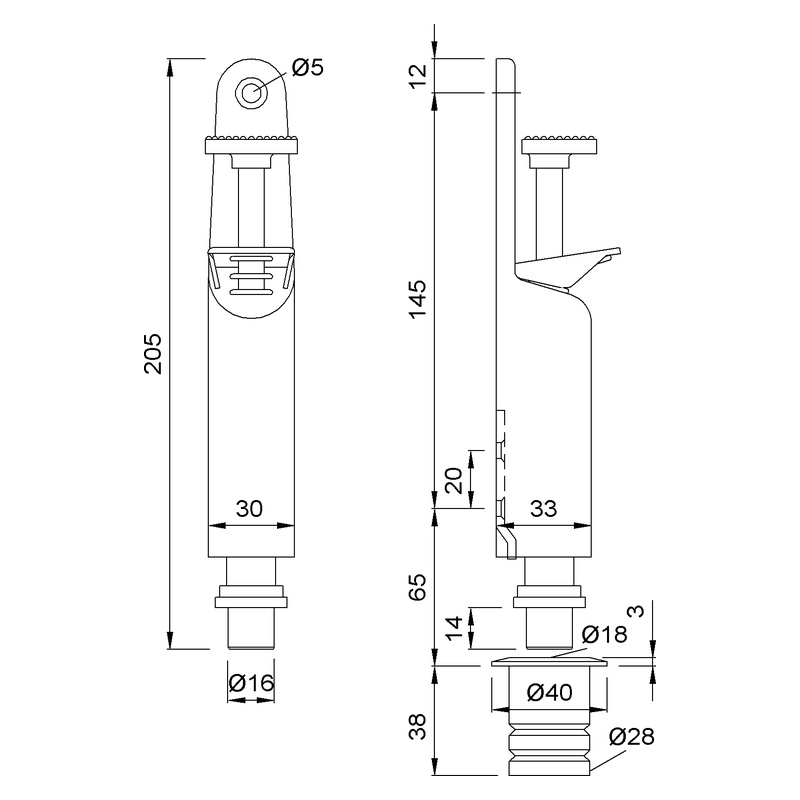

KWS 1036 Türfeststeller mit Bodenbuchse

KWS 1038 Türfeststeller mit Bodenbuchse Tretbolzen mit Bodenbuchse Edelstahl-Rostfrei. Mechanischer Türfeststeller mit 30 mm Hub und Konterfeder. Für Drehtüren bis 100 kg. Kurz & Knapp Tretbolzen mit Bodenbuchse Edelstahl-Rostfrei, 30 mm Hub Alternative Bauform zum KWS 1036 — gleiche Funktion, anderes Gehäusedesign Konterfeder serienmäßig Max. Türgewicht 100 kg Befestigung mit 3 Schrauben an Tür Material: Stahl (verzinkt), Messing oder Edelstahl-Rostfrei Produktbeschreibung Der KWS 1038 ist ein mechanischer Türfeststeller in Tretbolzen-Bauform mit Bodenbuchse aus Edelstahl-Rostfrei. Gegenüber dem KWS 1036 unterscheidet sich der KWS 1038 in der Bauform des Gehäuses — Funktion, Hub und Tragfähigkeit sind identisch. Der Tretbolzen wird mit 3 Schrauben an der Tür befestigt. Die Bodenbuchse wird am gewünschten Feststellpunkt bündig in den Boden eingelassen. Der Bolzen hat einen Hub von 30 mm und verfügt über eine serienmäßige Konterfeder für sicheres Einrasten. Der KWS 1038 ist für Türen bis 100 kg ausgelegt und in Stahl (Tretbolzen verzinkt), Messing und Edelstahl-Rostfrei erhältlich. Funktionsprinzip Der KWS 1038 arbeitet nach dem Tretbolzen-Prinzip: Feststellen: Der Bolzen wird per Fußtritt nach unten gedrückt und rastet in der Bodenbuchse ein. Die Konterfeder sichert die Position. Lösen: Ein erneuter Fußtritt löst die Arretierung. Der Bolzen wird durch die Feder zurückgezogen. Hub: 30 mm — ausreichend für sichere Feststellung auch bei leichten Bodenunebenheiten. Vorteile Bodenbuchse Edelstahl-Rostfrei — korrosionsbeständig und langlebig Konterfeder serienmäßig — zuverlässiges Einrasten ohne Nachjustierung 100 kg Tragfähigkeit — geeignet für schwere Innentüren Fußbetätigung — komfortable Bedienung ohne Bücken Bündige Bodenmontage — Bodenbuchse wird eingelassen, keine Stolperkanten Drei Materialvarianten — Stahl, Messing und Edelstahl-Rostfrei Einsatzbereich Der KWS 1038 eignet sich für Drehtüren bis 100 kg in folgenden Anwendungsbereichen: Innentüren in gewerblichen und öffentlichen Gebäuden Büro- und Verwaltungsgebäude Schulen, Krankenhäuser und Pflegeeinrichtungen Bereiche mit hochwertigen Böden, bei denen eine bündige Montage gewünscht ist Türen mit Türschließer, bei denen eine temporäre Feststellung benötigt wird Technische Daten EigenschaftWert TypTretbolzen mit Bodenbuchse Hub30 mm BetätigungFußtritt Max. Türgewicht100 kg KonterfederSerienmäßig BodenbuchseEdelstahl-Rostfrei Montage Tretbolzen3 Schrauben an Tür Montage BodenbuchseIn Boden einlassen Gewicht (Stahl)0,470 kg Gewicht (Messing)0,480 kg Gewicht (Edelstahl)0,470 kg VE1 Stück Material & Oberflächen Stahl (Tretbolzen verzinkt) AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz .10Dunkelbraun .70Farbig pulverbeschichtet Messing AusführungBeschreibung .62Matt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt .83Poliert Bodenbuchse: Edelstahl-Rostfrei bei allen Ausführungen. Montagehinweise Tretbolzen (Türmontage) Der Tretbolzen wird mit 3 Schrauben an der Tür befestigt. Positionieren Sie den Bolzen so, dass er bei geschlossener Tür frei über dem Boden steht und bei geöffneter Tür exakt über der Bodenbuchse einrastet. Bodenbuchse (Bodenmontage) Die Bodenbuchse aus Edelstahl-Rostfrei wird am gewünschten Feststellpunkt bündig in den Boden eingelassen. Achten Sie auf die exakte Ausrichtung zur Position des Tretbolzens bei gewünschtem Öffnungswinkel. Montageanleitung liegt bei. Lieferumfang 1× KWS 1038 Tretbolzen mit Konterfeder 1× Bodenbuchse Edelstahl-Rostfrei Montageanleitung Einsatz mit Türschließer Der KWS 1038 ist mit Türschließern kombinierbar. Der eingerastete Tretbolzen hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch erneuten Fußtritt wird der Bolzen gelöst und die Tür schließt selbsttätig. Hinweis: Keine integrierte Freilauffunktion. Die Feststellung wird manuell per Fußtritt gelöst. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Häufige Fragen zum KWS 1038 Worin unterscheidet sich der KWS 1038 vom KWS 1036?Beide Modelle sind Tretbolzen mit Bodenbuchse, 30 mm Hub und 100 kg Tragfähigkeit. Sie unterscheiden sich in der Bauform des Gehäuses. Materialvarianten, Bodenbuchse und Funktionsprinzip sind identisch. Kann die Bodenbuchse auch aufgeschraubt werden?Nein. Die Bodenbuchse wird bündig in den Boden eingelassen. Eine Aufschraublösung ist bei diesem Modell nicht vorgesehen. Welche Böden eignen sich für die Bodenbuchse?Die Bodenbuchse kann in Estrich, Stein, Fliesen und vergleichbare feste Untergründe eingelassen werden. Was bewirkt die Konterfeder?Die serienmäßige Konterfeder sichert den Bolzen in der eingerasteten Position und verhindert unbeabsichtigtes Zurückspringen. Funktioniert der KWS 1038 mit einem Türschließer?Ja. Der eingerastete Bolzen hält die Tür gegen die Schließkraft des Türschließers. Durch erneuten Fußtritt wird die Feststellung gelöst. Wie schwer dürfen die Türen sein?Der KWS 1038 ist für Türen bis 100 kg ausgelegt. Ist der KWS 1038 für Außentüren geeignet?Die Bodenbuchse ist generell aus Edelstahl-Rostfrei. Für den Tretbolzen stehen Edelstahl-Ausführungen (.82, .83) mit erhöhter Korrosionsbeständigkeit zur Verfügung. Umgebungsbedingungen im Einzelfall prüfen. Welches Gewicht hat der KWS 1038?Stahl: 0,470 kg, Messing: 0,480 kg, Edelstahl: 0,470 kg — jeweils leicht unter dem vergleichbaren KWS 1036. Kaufberatung: Türfeststeller wählen Tretbolzen oder Fanghaken — welches System passt?Tretbolzen wie der KWS 1038 rasten in einer Bodenbuchse ein — ideal für feste Feststellpositionen mit bündiger Bodenmontage. Fanghaken-Feststeller (z. B. KWS 1010) greifen einen Rollenkloben an der Tür und bieten zusätzlich eine Pufferfunktion. KWS 1036 oder KWS 1038 — welches Modell wählen?Beide Modelle sind funktionsgleich (Tretbolzen, 30 mm Hub, 100 kg). Sie unterscheiden sich in der Gehäuseform. Die Wahl ist eine Frage des Designs und der Einbausituation am Türblatt. Welches Material für welchen Einsatz?Stahl (verzinkt) ist die wirtschaftliche Standardlösung für den Innenbereich. Edelstahl-Rostfrei bietet erhöhte Korrosionsbeständigkeit. Messing eignet sich für repräsentative Bereiche. Darf ein Tretbolzen an Brandschutztüren verwendet werden?Nein. Mechanische Türfeststeller sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Ist eine Nachrüstung möglich?Ja, sofern der Boden das Einlassen der Bodenbuchse erlaubt. Die Türmontage des Tretbolzens ist mit 3 Schrauben unkompliziert.

KWS 1026/1028 — Türfeststeller mit Tretbolzen Kurz & Knapp Tretbolzen-Türfeststeller mit Konterfeder (serienmäßig) KWS 1026: 30 mm Hub — KWS 1028: 50 mm Hub Max. Türgewicht: 40 kg Material: Stahl, Messing oder Edelstahl-Rostfrei Gummistopfen schwarz, Bodenbuchse zum Einlassen Montageanleitung und Bohrschablone im Lieferumfang Produktbeschreibung Der KWS 1026/1028 ist ein Türfeststeller mit Tretbolzen für Türen bis 40 kg. Der Feststeller wird an der Türunterkante montiert. Durch Treten auf den Bolzen fährt dieser aus und rastet in eine im Boden eingelassene Buchse ein. Die serienmäßige Konterfeder erhöht den Anpressdruck und sorgt für sicheren Halt. Beide Modelle unterscheiden sich im Hub: KWS 1026 hat 30 mm, KWS 1028 hat 50 mm Hub. Der größere Hub des KWS 1028 eignet sich für Situationen mit größerem Bodenabstand oder dickeren Bodenbelägen. Das Gehäuse ist in Stahl (verzinkt), Messing und Edelstahl-Rostfrei erhältlich. Funktionsprinzip Der Tretbolzen wird durch Fußbetätigung nach unten gedrückt und rastet in der Bodenbuchse ein. Die Konterfeder verstärkt den Anpressdruck des Bolzens in der Buchse. Ein Gummistopfen (schwarz) am unteren Ende des Bolzens dämpft den Kontakt und schützt den Bodenbelag. Zum Lösen wird der Tretbolzen erneut mit dem Fuß betätigt. Der Bolzen fährt aus der Buchse und wird durch die Feder in die Ausgangsposition zurückgezogen. Vorteile Konterfeder serienmäßig — Erhöhter Anpressdruck für zuverlässigen Halt in der Bodenbuchse. Drei Materialvarianten — Stahl, Messing und Edelstahl-Rostfrei für unterschiedliche Anforderungen. Zwei Hubhöhen — 30 mm (KWS 1026) oder 50 mm (KWS 1028) je nach Einbausituation. Einfache Fußbetätigung — Feststellen und Lösen ohne Bücken. Bohrschablone beiliegend — Erleichtert die exakte Positionierung der Bodenbuchse. Einsatzbereich Der KWS 1026/1028 eignet sich für leichte Türen bis 40 kg im Innenbereich. Typische Einsatzorte sind Zimmertüren, Bürotüren und leichte Objekttüren. Der Tretbolzen-Feststeller ist besonders geeignet, wenn die Tür häufig in geöffneter Position gehalten werden soll und eine schnelle Fußbetätigung gewünscht ist. KWS 1028 mit 50 mm Hub wird bevorzugt, wenn ein größerer Abstand zwischen Türunterkante und Boden vorliegt oder dickere Bodenbeläge verbaut sind. Technische Daten EigenschaftKWS 1026KWS 1028 FunktionsprinzipTretbolzenTretbolzen Hub30 mm50 mm Max. Türgewicht40 kg40 kg KonterfederSerienmäßigSerienmäßig StopfenGummi, schwarzGummi, schwarz Abstand Unterkante Tür bis Stopfen5–10 mm5–10 mm Gewicht Stahl0,320 kg0,340 kg Gewicht Messing0,330 kg0,350 kg Gewicht Edelstahl0,320 kg0,340 kg Verpackungseinheit1 Stück1 Stück Material und Oberfläche BauteilMaterial GehäuseStahl, Messing oder Edelstahl-Rostfrei TretbolzenStahl, verzinkt StopfenGummi, schwarz BodenbuchsePassend zum Gehäusematerial Verfügbare Ausführungen AusführungOberfläche .02Aluminium, silberfarbig einbrennlackiert .03Aluminium, schwarz einbrennlackiert .10Aluminium, dunkelbraun einbrennlackiert .70Nach RAL (Farbton angeben) .62Messing, matt .66Messing, poliert .82Edelstahl-Rostfrei, matt .83Edelstahl-Rostfrei, poliert Artikelvarianten ArtikelnummerVarianteHub KWS 1026.02KWS 1026 — Tretbolzen30 mm KWS 1028.02KWS 1028 — Tretbolzen50 mm Beide Varianten sind in allen aufgeführten Oberflächenausführungen erhältlich. Der Suffixcode (.02, .62, .82 etc.) entspricht der gewählten Oberfläche. Vergleich: KWS 1026 vs. KWS 1028 MerkmalKWS 1026KWS 1028 Hub30 mm50 mm Max. Türgewicht40 kg40 kg KonterfederSerienmäßigSerienmäßig Gewicht (Stahl)0,320 kg0,340 kg Gewicht (Messing)0,330 kg0,350 kg Gewicht (Edelstahl)0,320 kg0,340 kg EinsatzStandard-BodenabstandGrößerer Bodenabstand / dicker Belag KWS 1026 (30 mm Hub) ist die Standardausführung. KWS 1028 (50 mm Hub) wird gewählt, wenn ein größerer Abstand zwischen Türunterkante und Boden überbrückt werden muss. Montagehinweise Die Montage erfolgt in folgenden Schritten: Befestigungslasche mit 3 Schrauben an der Türunterkante anschrauben. Tretbolzen in die Befestigungslasche einsetzen. Der Abstand Unterkante Tür bis Stopfen soll 5–10 mm betragen. Bodenbuchse am gewünschten Feststellpunkt in den Boden einlassen. Eine Montageanleitung und Bohrschablone liegen dem Produkt bei. Die Bohrschablone erleichtert die exakte Positionierung der Bodenbuchse. Lieferumfang 1 Tretbolzen-Türfeststeller KWS 1026 oder KWS 1028 1 Befestigungslasche mit Schrauben 1 Bodenbuchse Montageanleitung Bohrschablone Kombination mit Türschließern Der KWS 1026/1028 ist für den Einsatz mit Türschließern geeignet. Der Tretbolzen rastet in der Bodenbuchse ein und hält die Tür gegen die Schließkraft des Türschließers. Die Konterfeder erhöht den Anpressdruck und unterstützt den sicheren Halt auch bei Zugluft. Normen und Richtlinien Der KWS 1026/1028 ist ein mechanischer Türfeststeller ohne Brandschutzfunktion. Er darf nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden, da keine automatische Freigabe im Brandfall vorhanden ist. Für Brandschutztüren sind zugelassene Feststellanlagen nach DIBt-Richtlinie erforderlich. Häufige Fragen zum KWS 1026/1028 Was ist der Unterschied zwischen KWS 1026 und KWS 1028?KWS 1026 hat 30 mm Hub, KWS 1028 hat 50 mm Hub. Der größere Hub eignet sich bei größerem Bodenabstand oder dickeren Bodenbelägen. Bis zu welchem Türgewicht sind die Feststeller geeignet?Beide Modelle sind für Türen bis maximal 40 kg ausgelegt. Was bewirkt die Konterfeder?Die serienmäßige Konterfeder erhöht den Anpressdruck des Tretbolzens in der Bodenbuchse und sorgt für zuverlässigeren Halt. Welchen Abstand muss die Türunterkante zum Boden haben?Der Abstand Unterkante Tür bis Stopfen soll 5–10 mm betragen. Gibt es Ersatzgummis für den Stopfen?Ja. Ersatzgummis sind unter der Artikelnummer KWS 9907 erhältlich. In welchen Materialien ist der KWS 1026/1028 erhältlich?Stahl (Tretbolzen verzinkt), Messing (matt oder poliert) und Edelstahl-Rostfrei (matt oder poliert). Kann der Tretbolzen mit einem Türschließer kombiniert werden?Ja. Der Tretbolzen hält die Tür gegen die Schließkraft des Türschließers. Die Konterfeder unterstützt den Halt. Liegt eine Bohrschablone bei?Ja. Montageanleitung und Bohrschablone sind im Lieferumfang enthalten. Kaufberatung Türfeststeller Tretbolzen oder Fanghaken — welches Funktionsprinzip?Tretbolzen (KWS 1026/1028) werden mit dem Fuß betätigt und eignen sich für Türen bis 40 kg. Fanghaken (KWS 1047, 1049/1050) rasten beim Öffnen ein und tragen bis 80 kg. Tretbolzen sind kompakter, Fanghaken halten schwere Türen sicherer. 30 mm oder 50 mm Hub — wann welchen wählen?30 mm Hub (KWS 1026) ist die Standardwahl bei normalem Bodenabstand. 50 mm Hub (KWS 1028) wird benötigt, wenn der Bodenabstand größer ist oder ein dicker Bodenbelag (z. B. Teppich, Fliese auf Estrich) vorliegt. Kann ein Tretbolzen an Brandschutztüren verwendet werden?Nein. Mechanische Türfeststeller ohne automatische Freigabe dürfen nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden. Hierfür sind zugelassene Feststellanlagen erforderlich. Stahl, Messing oder Edelstahl — welches Material?Stahl ist die günstigste Variante (Tretbolzen verzinkt). Messing (matt oder poliert) für repräsentative Bereiche. Edelstahl-Rostfrei für höhere Korrosionsbeständigkeit und pflegeleichte Oberfläche. Welcher Türfeststeller für Türen über 40 kg?Für Türen bis 80 kg eignen sich die Fanghaken-Feststeller KWS 1049 (mit Steindolle) oder KWS 1050 (Aufschraubmontage). Passende Produkte KWS 9907 — Ersatzgummi für Tretbolzen-Feststeller. KWS 1047 — Fanghaken-Türfeststeller mit Betätigungsknopf für Türen bis 40 kg. KWS 1049/1050 — Fanghaken-Türfeststeller mit Betätigungsknopf für Türen bis 80 kg.

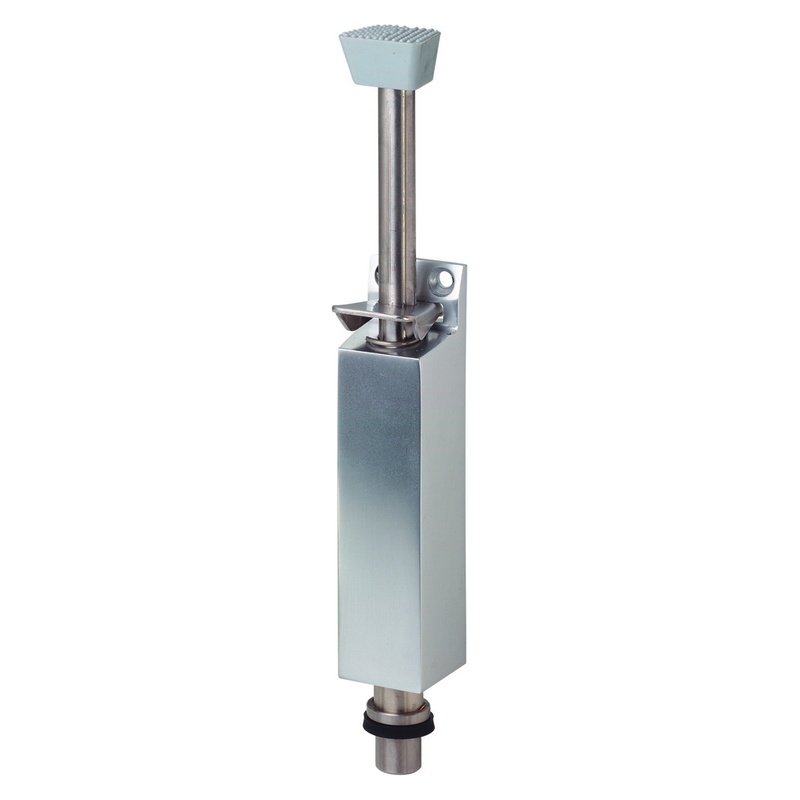

KWS 1040 / 1041 / 1042 Tretbolzen mit Bodenbuchse Türfeststeller mit Tretbolzen und Bodenbuchse aus Edelstahl-Rostfrei. Drei Hublängen: 60 mm, 90 mm und 120 mm. Für Drehtüren bis 100 kg. Fussbetätigung mit serienmäßiger Konterfeder. Kurz & Knapp Tretbolzen-Türfeststeller mit Bodenbuchse aus Edelstahl-Rostfrei Drei Hublängen: KWS 1040 (60 mm), KWS 1041 (90 mm), KWS 1042 (120 mm) Gehäuse Aluminium, Tretbolzen und Bodenbuchse Edelstahl-Rostfrei Fussbetätigung, max. Türgewicht 100 kg, Konterfeder serienmäßig Feststeller mit 4 Schrauben und Befestigungslasche an Tür Bodenbuchse am Feststellpunkt in Boden einlassen Produktbeschreibung Die Tretbolzen-Serie KWS 1040 / 1041 / 1042 ermöglicht die stufenlose Feststellung von Drehtüren bis 100 kg in jedem gewünschten Öffnungswinkel. Der Tretbolzen wird per Fuß heruntergedrückt, bis sich der Gummistopfen auf dem Boden festpresst. Durch leichten Druck auf die Sperrplatte wird die Tür wieder freigegeben. Das Gehäuse besteht aus Aluminium, Tretbolzen und Bodenbuchse aus Edelstahl-Rostfrei. Die Bodenbuchse wird am gewünschten Feststellpunkt in den Boden eingelassen. Der Feststeller wird mit 4 Schrauben über eine Befestigungslasche an der Tür montiert. Die serienmäßige Konterfeder erhöht den Anpressdruck und sorgt für zuverlässige Feststellung auch bei Türen mit Türschließer. Drei Hublängen stehen zur Verfügung: 60 mm, 90 mm und 120 mm — abgestimmt auf den Abstand zwischen Türunterkante und Boden. Funktionsprinzip Die Tretbolzen-Türfeststeller der Serie KWS 1040–1042 arbeiten nach dem Tretbolzen-Prinzip: Feststellen: Tretbolzen per Fuß herunterdrücken, bis der Gummistopfen sich auf dem Boden in der Bodenbuchse festpresst. Die Tür wird in der gewünschten Position fixiert. Freigeben: Leichter Druck auf die Sperrplatte gibt den Tretbolzen frei. Der Bolzen fährt in das Gehäuse zurück. Konterfeder: Die serienmäßige Konterfeder erhöht den Anpressdruck des Tretbolzens auf den Boden und sorgt für sichere Feststellung. Die Feststellung erfolgt stufenlos — die Tür kann in jedem beliebigen Öffnungswinkel fixiert werden, sofern der Tretbolzen den Boden bzw. die Bodenbuchse erreicht. Vorteile Stufenlose Feststellung — Tür kann in jedem Öffnungswinkel fixiert werden 100 kg Tragfähigkeit — Geeignet für schwere Innentüren Konterfeder serienmäßig — Erhöhter Anpressdruck für zuverlässige Feststellung Drei Hublängen — 60, 90 und 120 mm für unterschiedliche Bodenabstände Bodenbuchse Edelstahl-Rostfrei — Korrosionsbeständig und langlebig Türschließer-kompatibel — Feststellung wirkt gegen die Schließkraft des Türschließers Fussbetätigung — Komfortable Bedienung ohne Bücken Einsatzbereich Die Tretbolzen KWS 1040–1042 eignen sich für Drehtüren bis 100 kg in folgenden Anwendungsbereichen: Gebäude-Innentüren im gewerblichen und öffentlichen Bereich Büro- und Verwaltungsgebäude Schulen, Krankenhäuser und öffentliche Einrichtungen Türen mit Türschließer, bei denen eine stufenlose Feststellung gewünscht ist Anwendungen, bei denen die Tür in wechselnden Öffnungswinkeln festgestellt werden soll Die Bodenbuchse definiert den Feststellpunkt. Für flexible Nutzung kann die Bodenbuchse am häufigsten verwendeten Öffnungswinkel positioniert werden. Technische Daten EigenschaftKWS 1040KWS 1041KWS 1042 Hub60 mm90 mm120 mm Max. Türgewicht100 kg100 kg100 kg GehäuseAluminiumAluminiumAluminium TretbolzenEdelstahl-RostfreiEdelstahl-RostfreiEdelstahl-Rostfrei BodenbuchseEdelstahl-RostfreiEdelstahl-RostfreiEdelstahl-Rostfrei StopfenGummi, schwarzGummi, schwarzGummi, schwarz KonterfederSerienmäßigSerienmäßigSerienmäßig BetätigungFussbetätigungFussbetätigungFussbetätigung Gewicht0,650 kg0,730 kg0,790 kg Türschließer-kompatibelJaJaJa Material & Oberflächen Aluminium-Gehäuse AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert .70Farbig pulverbeschichtet .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert Tretbolzen und Bodenbuchse: Edelstahl-Rostfrei (bei allen Ausführungen). Variantenübersicht ModellHubGewichtEinsatzempfehlung KWS 104060 mm0,650 kgGeringer Bodenabstand, Standard-Innentüren KWS 104190 mm0,730 kgMittlerer Bodenabstand KWS 1042120 mm0,790 kgGroßer Bodenabstand, hohe Bodenschwellen Alle drei Modelle verwenden dasselbe Gehäuse (Aluminium), denselben Tretbolzen (Edelstahl-Rostfrei) und dieselbe Bodenbuchse (Edelstahl-Rostfrei). Der Unterschied liegt ausschließlich in der Hublänge. Vergleich: Tretbolzen-Modelle EigenschaftKWS 1040–1042KWS 1044–1046KWS 1043 BodenbuchseJa (Edelstahl)NeinNein Material GehäuseAluminiumAluminiumStahl Max. Türgewicht100 kg80 kg200 kg Hublängen60 / 90 / 120 mm60 / 90 / 120 mm120 mm KonterfederSerienmäßigSerienmäßigSerienmäßig BesonderheitBodenbuchse für definierten FeststellpunktOhne BodenbuchseSchwerlast für Tore Montagehinweise Feststeller (Türmontage) Der Tretbolzen wird mit 4 Schrauben über eine Befestigungslasche am unteren Türblatt montiert. Der Abstand zwischen Unterkante Tür und Gummistopfen muss 5–10 mm betragen. Bodenbuchse Die Bodenbuchse aus Edelstahl-Rostfrei wird am gewünschten Feststellpunkt in den Boden eingelassen. Der Tretbolzen greift beim Herunterdrücken in die Bodenbuchse ein. Hublänge wählen KWS 1040 (60 mm): Für geringen Abstand zwischen Türunterkante und Boden KWS 1041 (90 mm): Für mittleren Abstand KWS 1042 (120 mm): Für großen Abstand oder hohe Bodenschwellen Montageanleitung und Bohrschablone liegen bei. Lieferumfang 1× Tretbolzen (KWS 1040, 1041 oder 1042) mit Konterfeder 1× Befestigungslasche 1× Bodenbuchse Edelstahl-Rostfrei 1× Gummistopfen schwarz Befestigungsmaterial (4 Schrauben) Montageanleitung und Bohrschablone Einsatz mit Türschließer Die Tretbolzen KWS 1040–1042 sind mit Türschließern kombinierbar. Die serienmäßige Konterfeder erhöht den Anpressdruck und hält die Tür zuverlässig gegen die Schließkraft des Türschließers fest. Die Bodenbuchse aus Edelstahl-Rostfrei bietet dem Tretbolzen zusätzlichen Halt. Durch leichten Druck auf die Sperrplatte wird der Tretbolzen freigegeben und die Tür schließt selbsttätig über den Türschließer. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Häufige Fragen zu KWS 1040 / 1041 / 1042 Was ist der Unterschied zwischen KWS 1040, 1041 und 1042?Der einzige Unterschied ist die Hublänge: KWS 1040 hat 60 mm Hub, KWS 1041 hat 90 mm Hub, KWS 1042 hat 120 mm Hub. Gehäuse, Material, Bodenbuchse und Tragfähigkeit (100 kg) sind identisch. Welche Hublänge benötige ich?Maßgeblich ist der Abstand zwischen Türunterkante und Boden. Der Gummistopfen muss im eingefahrenen Zustand 5–10 mm über dem Boden stehen. Messen Sie den Abstand und wählen Sie die passende Hublänge. Wozu dient die Bodenbuchse?Die Bodenbuchse aus Edelstahl-Rostfrei wird im Boden eingelassen und bildet den definierten Feststellpunkt. Der Tretbolzen greift in die Buchse ein und erhält dadurch zusätzlichen seitlichen Halt. Was ist der Unterschied zu KWS 1044–1046 (ohne Bodenbuchse)?Die KWS 1044–1046 arbeiten ohne Bodenbuchse — der Tretbolzen presst den Gummistopfen direkt auf den Boden. Die KWS 1040–1042 mit Bodenbuchse bieten höhere Tragfähigkeit (100 kg vs. 80 kg) und einen definierten Feststellpunkt. Was bewirkt die Konterfeder?Die serienmäßige Konterfeder erhöht den Anpressdruck des Tretbolzens. Dadurch hält der Feststeller die Tür zuverlässig auch gegen die Schließkraft eines Türschließers fest. Kann die Tür in jedem Winkel festgestellt werden?Die Feststellung erfolgt stufenlos — vorausgesetzt, der Tretbolzen erreicht die Bodenbuchse im Boden. Die Bodenbuchse muss am gewünschten Feststellpunkt positioniert sein. Ist die Montage auch als Nachrüstung möglich?Ja. Der Feststeller wird an der Tür verschraubt, die Bodenbuchse in den Boden eingelassen. Montageanleitung und Bohrschablone liegen bei. Für welche Türgewichte sind die KWS 1040–1042 geeignet?Alle drei Modelle sind für Türen bis 100 kg ausgelegt. Für schwerere Türen oder Tore bis 200 kg eignet sich der KWS 1043 aus Stahl. Kaufberatung: Tretbolzen wählen Tretbolzen mit oder ohne Bodenbuchse?Tretbolzen mit Bodenbuchse (KWS 1040–1042) bieten höhere Tragfähigkeit (100 kg) und einen definierten Feststellpunkt. Modelle ohne Bodenbuchse (KWS 1044–1046) sind einfacher zu montieren (kein Bodeneinlass), tragen aber nur bis 80 kg. Tretbolzen oder Fanghaken — welches System passt?Tretbolzen (KWS 1040–1042) ermöglichen stufenlose Feststellung in jedem Öffnungswinkel. Fanghaken-Feststeller (KWS 1009, 1010) fixieren die Tür in einer definierten Position. Tretbolzen sind flexibler, Fanghaken robuster bei starker Beanspruchung. Welcher Tretbolzen für sehr schwere Türen oder Tore?Für Türen über 100 kg eignet sich der KWS 1043 aus Stahl (bis 200 kg, 120 mm Hub). Aufgrund seiner Abmessungen und des Eigengewichts von 1,9 kg ist er ausschließlich für schwere Türen und Tore vorgesehen. Darf ein Tretbolzen an Brandschutztüren eingesetzt werden?Nein. Tretbolzen sind mechanische Türfeststeller ohne bauaufsichtliche Zulassung als Feststellanlage. Für Brandschutz- und Rauchschutztüren werden zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Welche Oberfläche für den Außenbereich?Tretbolzen und Bodenbuchse bestehen bei den KWS 1040–1042 aus Edelstahl-Rostfrei. Für das Aluminium-Gehäuse bieten eloxierte Ausführungen (.31–.47) erhöhte Witterungsbeständigkeit gegenüber einbrennlackierten Varianten. Verwandte Produkte ArtikelBeschreibung KWS 1044–1046Tretbolzen ohne Bodenbuchse — Aluminium, 60/90/120 mm Hub, bis 80 kg KWS 1043Tretbolzen Stahl — 120 mm Hub, bis 200 kg, für schwere Türen und Tore KWS 1009Türfeststeller mit Fanghaken und Steindolle — bis 100 kg KWS 1010Türfeststeller mit Fanghaken zum Aufschrauben — bis 100 kg
