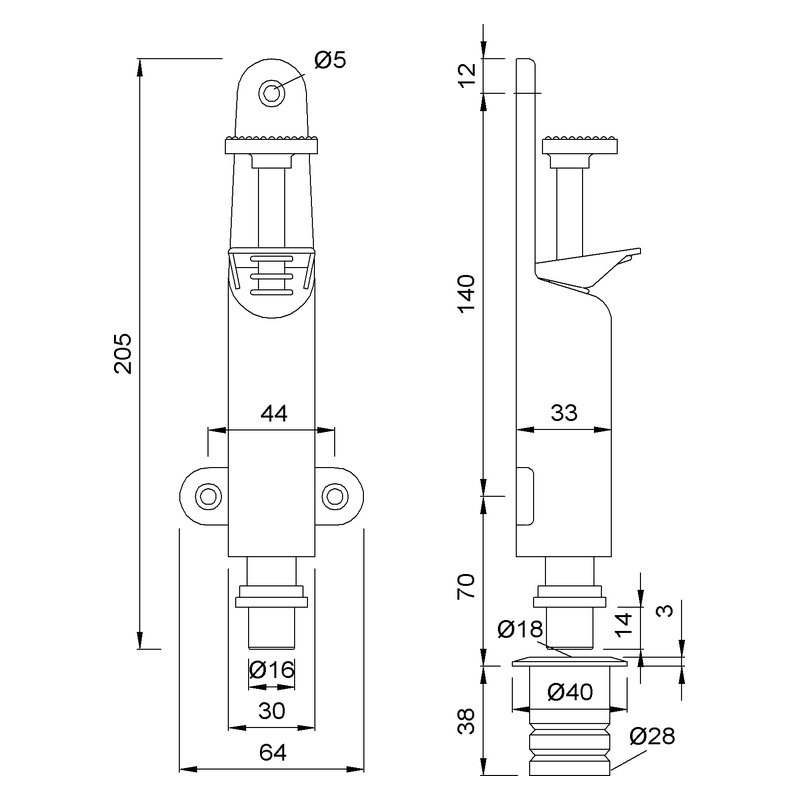

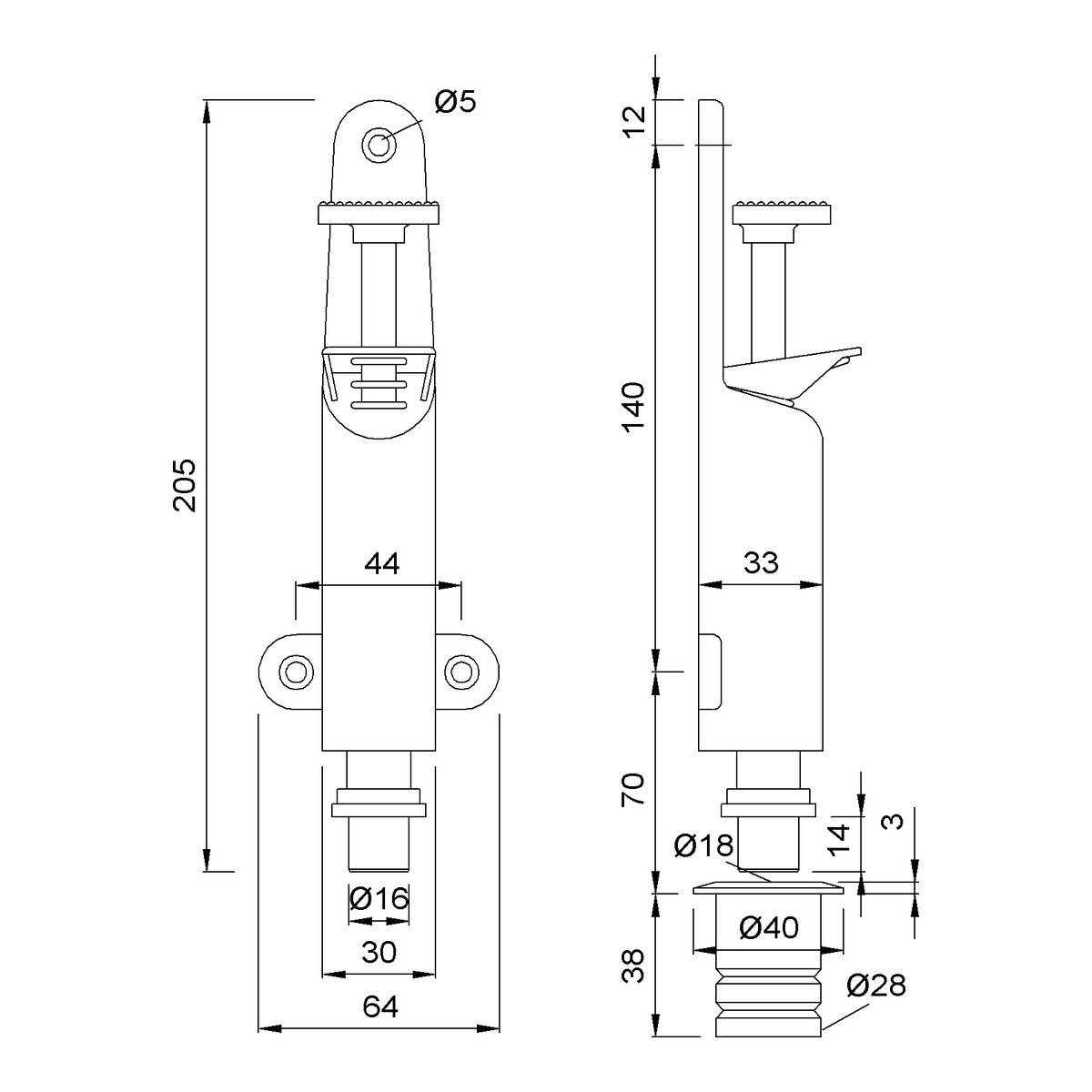

KWS 1038 Türfeststeller mit Bodenbuchse

KWS 1013 Türfeststeller mit Feststellwippe Kompakter Türfeststeller mit Feststellwippe und Bodenkloben. Freie Betätigung durch Andrücken und Abziehen. Für Drehtüren bis 50 kg. Kurz & Knapp Feststellwippe mit Bodenkloben — kompakte, flache Bauform Freie Betätigung: Andrücken zum Feststellen, Abziehen zum Lösen Abzugskraft 100 N, max. Türgewicht 50 kg Nachträglich einstellbar bei hebenden oder senkenden Türen (Stellschraube) Material: Aluminium oder Messing Kompatibel mit Türschließern Produktbeschreibung Der KWS 1013 ist ein Türfeststeller mit Feststellwippe für Drehtüren bis 50 kg. Das System besteht aus der Feststellwippe an der Tür und einem Bodenkloben. Die Betätigung erfolgt frei — durch Andrücken rastet die Wippe am Bodenkloben ein, durch Abziehen wird die Tür wieder freigegeben. Eine Stellschraube reguliert den Kugeldruck und ermöglicht die nachträgliche Justierung bei hebenden oder senkenden Türen. Gehäuse und Bodenkloben sind in Aluminium oder Messing erhältlich. Für Ganzglastüren (8–10 mm) steht die Variante KWS 1113 mit Klemmbefestigung aus Edelstahl-Rostfrei zur Verfügung — ohne Bohrlöcher im Glas. Funktionsprinzip Der KWS 1013 arbeitet mit einer federbelasteten Kugel in der Feststellwippe, die in den Bodenkloben einrastet. Feststellen: Tür öffnen und gegen den Bodenkloben drücken — die Wippe rastet ein und hält die Tür. Lösen: Tür von Hand abziehen — die Wippe löst sich vom Bodenkloben. Kugeldruck einstellen: Über die Stellschraube lässt sich die Haltekraft nachträglich anpassen. Dies ist insbesondere bei hebenden oder senkenden Türen relevant. Die Abzugskraft beträgt 100 N. Der Gummipuffer schützt Türblatt und Wand vor Beschädigung. Vorteile Kompakte Bauform — Flaches Profil, unauffällige Optik an der Tür Freie Betätigung — Einfaches Andrücken und Abziehen, keine Fussbetätigung nötig Nachträglich justierbar — Stellschraube reguliert Kugeldruck bei hebenden/senkenden Türen Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Verdrehsicherung — Zusätzlicher Stift im Boden verhindert Verdrehen des Bodenklobens Einfache Montage — Feststeller mit 4 Schrauben an Tür, Bodenkloben auf Boden verschraubt Einsatzbereich Der KWS 1013 eignet sich für leichte bis mittelschwere Drehtüren bis 50 kg: Innentüren in Wohn- und Gewerbebauten Büro-, Praxis- und Beratungsräume Leichte Holz- und Kunststofftüren Bereiche, in denen eine unauffällige Feststelllösung gewünscht ist Nachrüstung an bestehenden Türen Für Ganzglastüren (8–10 mm Glasstärke) steht die Variante KWS 1113 mit Klemmbefestigung ohne Glasbohrung zur Verfügung. Technische Daten EigenschaftWert TypTürfeststeller mit Feststellwippe BetätigungFreie Betätigung (Andrücken/Abziehen) Abzugskraft100 N Max. Türgewicht50 kg Türschließer-kompatibelJa Kugeldruck einstellbarJa (Stellschraube) FalleKunststoff PufferGummi, schwarz MetallteileStahl verzinkt Gewicht (Aluminium)0,240 kg Gewicht (Messing)0,460 kg Verpackungseinheit1 Stück Variante KWS 1113 (Ganzglastüren) EigenschaftWert Glasstärke8–10 mm BefestigungKlemmbefestigung Edelstahl-Rostfrei, ohne Glasbohrung Abzugskraft80 N Gewicht (Aluminium)0,530 kg Gewicht (Messing)0,690 kg Material & Oberflächen Aluminium AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz .10Dunkelbraun .70Farbig pulverbeschichtet .31Silberfarbig eloxiert .32Neusilberfarbig eloxiert .33Messingfarbig eloxiert .47Dunkelbraun eloxiert Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert Gehäuse und Bodenkloben jeweils im gleichen Material. Metallteile Stahl verzinkt, Falle Kunststoff. Montagehinweise Feststellwippe (Türmontage) Die Feststellwippe wird mit 4 Schrauben am unteren Türblatt befestigt. Das Gehäuse wird aufgesteckt und mit einer Schraube gesichert. Bodenkloben (Bodenmontage) Den Bodenkloben mit Schrauben auf dem Boden befestigen. Ein zusätzlicher Stift im Boden verhindert das Verdrehen des Bodenklobens und gewährleistet eine dauerhafte Ausrichtung. Justierung Nach der Montage den Kugeldruck über die Stellschraube einstellen. Bei hebenden oder senkenden Türen kann die Einstellung nachträglich angepasst werden, ohne die Montage zu verändern. Höhenausgleich Bei Bedarf können Unterlagen verwendet werden: KWS 1555 — Unterlage 5 mm KWS 1556 — Unterlage 10 mm Lieferumfang 1× KWS 1013 Feststellwippe mit Gehäuse 1× Bodenkloben 1× Gummipuffer, schwarz Befestigungsmaterial Einsatz mit Türschließer Der KWS 1013 ist mit Türschließern kombinierbar. Die Feststellwippe hält die Tür mit einer Abzugskraft von 100 N gegen die Schließkraft. Beim Zuziehen der Tür löst sich die Wippe vom Bodenkloben und die Tür schließt selbsttätig über den Türschließer. Bei Bedarf kann der Kugeldruck über die Stellschraube erhöht werden, um auch gegen stärkere Türschließer sicher zu halten. Zubehör ArtikelBeschreibung KWS 1555Unterlage 5 mm — Höhenausgleich KWS 1556Unterlage 10 mm — Höhenausgleich KWS 1113Feststellwippe für Ganzglastüren 8–10 mm — Klemmbefestigung ohne Glasbohrung Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten Häufige Fragen zum KWS 1013 Wie wird die Tür festgestellt und wieder gelöst?Zum Feststellen die geöffnete Tür gegen den Bodenkloben drücken — die Wippe rastet ein. Zum Lösen die Tür einfach abziehen. Was tun, wenn die Tür sich hebt oder senkt?Die Stellschraube am KWS 1013 reguliert den Kugeldruck. So kann die Haltekraft nachträglich justiert werden, ohne die Montage zu verändern. Eignet sich der KWS 1013 für Glastüren?Für Holz- und Kunststofftüren ja (Schraubmontage). Für Ganzglastüren (8–10 mm) gibt es die Variante KWS 1113 mit Klemmbefestigung ohne Bohrung im Glas. Wie hoch ist die maximale Belastbarkeit?Der KWS 1013 ist für Türen bis 50 kg ausgelegt. Die Abzugskraft beträgt 100 N. Kann der KWS 1013 mit einem Türschließer verwendet werden?Ja. Die Feststellwippe hält die Tür gegen die Schließkraft. Bei Bedarf kann der Kugeldruck über die Stellschraube erhöht werden. Was verhindert, dass sich der Bodenkloben verdreht?Ein zusätzlicher Stift im Boden sichert den Bodenkloben gegen Verdrehen. Welche Unterlagen gibt es für den Höhenausgleich?KWS 1555 (5 mm) und KWS 1556 (10 mm). Beide werden zwischen Feststellwippe und Türblatt montiert. Kaufberatung: Türfeststeller wählen Feststellwippe oder Fanghaken — welches System passt?Die Feststellwippe (KWS 1013) eignet sich für leichte Türen bis 50 kg mit kompakter, flacher Bauform. Fanghaken-Feststeller (KWS 1009/1010) halten Türen bis 100 kg und bieten einen zuschaltbaren Arretierungshebel. Reichen 50 kg Tragfähigkeit für meine Tür?Standard-Innentüren aus Holz wiegen typischerweise 20–40 kg. Für schwere Brandschutz-, Stahl- oder großformatige Türen ist ein Feststeller mit höherer Tragfähigkeit erforderlich. Aluminium oder Messing — welches Material wählen?Aluminium ist leichter (0,240 kg vs. 0,460 kg) und wirtschaftlicher. Messing bietet eine hochwertigere Optik für repräsentative Bereiche. Wann ist die Ganzglas-Variante KWS 1113 erforderlich?Bei Ganzglastüren mit 8–10 mm Glasstärke. Die Klemmbefestigung aus Edelstahl-Rostfrei erfordert keine Bohrungen im Glas. Die Abzugskraft ist mit 80 N etwas geringer als beim KWS 1013 (100 N). Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller wie der KWS 1013 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit automatischer Auslösung benötigt. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 Feststellanlage. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

KWS 1060 Hebelfeststeller Kurz & Knapp Hebelfeststeller für Türen mit Schließvorrichtung (Türschließer) bis 50 kg Tür in jedem Öffnungswinkel feststellbar — Hebel herabklappen genügt Freigabe durch Hochklappen des Feststellhebels (Blattfeder-Halterung) Material: Aluminium, Puffer Gummi schwarz Einfache Anschraubmontage an der Türseite in Schließrichtung Produktbeschreibung Der KWS 1060 ist ein Hebelfeststeller für Türen mit Schließvorrichtung. Er ermöglicht das Feststellen der Tür in jedem beliebigen Öffnungswinkel. Der herabgeklappte Hebel verhindert ein durch die Schließvorrichtung bewirktes Schließen der Tür. Die Freigabe erfolgt durch einfaches Hochklappen des Feststellhebels, der anschließend durch eine integrierte Blattfeder in der oberen Position gehalten wird. Der Feststeller eignet sich besonders für Innentüren mit Obentürschließern, bei denen die Tür temporär offen gehalten werden soll — etwa beim Lüften, bei Umzügen oder für den Publikumsverkehr. Mit nur 0,130 kg Eigengewicht und kompakter Bauform ist der KWS 1060 eine dezente Lösung. Funktionsprinzip Der KWS 1060 arbeitet nach dem Feststellarm-Prinzip: Feststellen: Tür in den gewünschten Öffnungswinkel bringen. Den Feststellhebel nach unten klappen. Der Hebel stützt sich gegen den Boden ab und verhindert das Schließen der Tür durch die Schließvorrichtung. Freigeben: Feststellhebel nach oben klappen. Eine Blattfeder hält den Hebel in der eingeklappten Position. Die Tür wird durch den Türschließer selbsttätig geschlossen. Die Bedienung erfolgt per Hand oder Fuß. Ein stufenloses Feststellen in jedem Öffnungswinkel ist möglich. Vorteile Stufenlose Feststellung — Tür in jedem Öffnungswinkel arretierbar Einfache Bedienung — Hebel herabklappen zum Feststellen, hochklappen zum Lösen Blattfeder-Halterung — Hebel bleibt nach dem Hochklappen sicher in oberer Position Kompakt und leicht — Nur 0,130 kg, dezente Montage an der Türseite Türschließer-kompatibel — Speziell für Türen mit Schließvorrichtung konzipiert Einfache Montage — Zwei Schrauben, keine Bodenbearbeitung erforderlich Einsatzbereich Innentüren mit Türschließer bis 50 kg Türgewicht Büro- und Verwaltungstüren mit Obentürschließer Wohnungseingangstüren (temporäres Offenhalten) Türen im Publikumsverkehr (Arztpraxen, Kanzleien, Geschäfte) Nicht geeignet für Brandschutztüren mit Feststellvorrichtung nach DIN 14677 Technische Daten EigenschaftWert FunktionsprinzipFeststellarm (Hebelfeststeller) Max. Türgewicht50 kg MaterialAluminium PufferGummi, schwarz Gewicht0,130 kg Verpackungseinheit8 Stück MontageAnschrauben an Türseite (Schließrichtung), 2 Schrauben EinbaumaßMitte unteres Schraubenloch 80 mm über Boden Türschließer-kompatibelJa (konzipiert für Türen mit Schließvorrichtung) Material & Oberfläche BauteilMaterial Gehäuse / HebelAluminium PufferGummi, schwarz BlattfederFederstahl Oberflächenausführungen: Aluminium silberfarbig eloxiert E5/E6 (Endungen .02, .03, .10, .70, .31–.47). Montagehinweise Feststeller mit 2 Schrauben an der in Schließrichtung liegenden Türseite befestigen Größtmöglichen Abstand zum Türband einhalten Maß zwischen Boden und Mitte des unteren Schraubloches: 80 mm Blattfeder regelmäßig leicht fetten, um einwandfreie Funktion sicherzustellen Montageanleitung liegt bei. Lieferumfang 1 x KWS 1060 Hebelfeststeller Befestigungsmaterial Montageanleitung Kombination mit Türschließern Der KWS 1060 ist speziell für Türen mit Schließvorrichtung (Türschließer) konzipiert. Der herabgeklappte Hebel stemmt sich gegen den Boden und hält die Tür gegen die Schließkraft des Türschließers offen. Nach Hochklappen des Hebels schließt der Türschließer die Tür selbsttätig. Geeignet für Obentürschließer gängiger Hersteller. Maximales Türgewicht (50 kg) beachten — bei schweren Türen mit starken Türschließern alternative Feststeller mit höherer Belastbarkeit prüfen. Normen & Richtlinien Detaillierte Angaben zu anwendbaren Normen entnehmen Sie dem aktuellen KWS-Katalog und den technischen Datenblättern. Hinweis: Der KWS 1060 ist kein zugelassenes Feststellsystem im Sinne der DIN 14677 und darf nicht als Feststellanlage an Brandschutztüren eingesetzt werden. Häufige Fragen Für welche Türen ist der KWS 1060 geeignet?Der KWS 1060 ist für Innentüren mit Türschließer bis 50 kg Türgewicht ausgelegt. Er eignet sich für Bürotüren, Wohnungseingangstüren und Türen im Publikumsverkehr. Kann der Feststeller in jedem Öffnungswinkel arretieren?Ja. Der Hebel lässt sich in jeder Position herabklappen und hält die Tür stufenlos im gewünschten Öffnungswinkel fest. Wie wird die Tür wieder freigegeben?Den Feststellhebel nach oben klappen. Eine Blattfeder hält den Hebel in der oberen Position. Die Tür wird durch den Türschließer selbsttätig geschlossen. Wo wird der Feststeller montiert?An der in Schließrichtung liegenden Türseite, mit größtmöglichem Abstand zum Türband. Die Mitte des unteren Schraubloches muss 80 mm über dem Boden liegen. Ist regelmäßige Wartung erforderlich?Die Blattfeder sollte regelmäßig leicht gefettet werden, um eine dauerhafte und leichtgängige Funktion zu gewährleisten. Kann der KWS 1060 an Brandschutztüren verwendet werden?Nein. Der KWS 1060 ist kein zugelassenes Feststellsystem nach DIN 14677 und darf nicht an Brandschutztüren eingesetzt werden. Gibt es Ersatzteile?Ja. Der Ersatzgummi KWS 9911 ist separat erhältlich. Wie schwer ist der Feststeller?Der KWS 1060 wiegt nur 0,130 kg und ist damit einer der leichtesten KWS Türfeststeller. Kaufberatung Türfeststeller Hebelfeststeller oder Fanghaken — welches Prinzip eignet sich wann?Der KWS 1060 Hebelfeststeller eignet sich für leichte bis mittlere Türen mit Türschließer, die stufenlos in jedem Winkel offen gehalten werden sollen. Fanghaken-Feststeller (z. B. KWS 1051/1052) arretieren dagegen nur in einer festen Position, halten aber schwerere Türen bis 100 kg. Ist ein Bodeneinbau erforderlich?Nein. Der KWS 1060 wird ausschließlich an der Türseite montiert — kein Eingriff in den Boden nötig. Das macht ihn besonders geeignet für Nachrüstung im Bestand. Welche Alternative gibt es für Türen über 50 kg?Für schwerere Türen bis 100 kg eignen sich Fanghaken-Türfeststeller wie der KWS 1051 (Steindolle) oder KWS 1052 (Aufschraubmontage). Für Türen bis 120 kg den KWS 1110 prüfen. Kann der KWS 1060 bei Türen ohne Türschließer eingesetzt werden?Konstruktionsbedingt ist der KWS 1060 für Türen mit Schließvorrichtung konzipiert. Bei freilaufenden Türen ohne Rückstellkraft ist ein Feststeller mit Fanghaken oder Magnet sinnvoller. Welcher Ersatzgummi passt zum KWS 1060?Der passende Ersatzgummi ist der KWS 9911. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, Türschließer TS 5000 mit mechanischer Feststellung. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

Kurz & Knapp Verdeckt liegender Innentürschließer — unsichtbare Montage im Türblatt Geprüft nach EN 1154 für Türbreiten bis 1.100 mm Nur 30 mm Aufbauhöhe — einer der flachsten verdeckten Türschließer Barrierefreundlich nach DIN 18040 und DIN SPEC 1104 Für Holz-, Aluminium-, Stahl- und Stahlblechtüren ab 40 mm Dicke ECO ITS Multi-Genius – Unsichtbarer Türschließer Der ECO ITS Multi-Genius wird verdeckt im Türblatt montiert und ist bei geschlossener Tür vollständig unsichtbar. Mit nur 30 mm Aufbauhöhe und 12 ml Hydraulikflüssigkeit ist er einer der kompaktesten verdeckten Türschließer am Markt. Durch das stark abfallende Öffnungsmoment ist er besonders barrierefreundlich. Vorteile Verdeckte Montage — Komplett unsichtbar bei geschlossener Tür, für anspruchsvolle Architektur Extrem flach — Nur 30 mm Aufbauhöhe Barrierefreundlich — Stark abfallendes Öffnungsmoment, konform mit DIN 18040 und DIN SPEC 1104 Sichtbare Schließkraftanzeige — Schließkraft schon vor dem Einbau ablesen und einstellen Vielseitig — Für Holz-, Aluminium-, Stahl- und Stahlblechtüren geeignet 180°-Drehung — Mikrohydraulik-Dämpfungseinheit für DIN-L oder DIN-R drehbar Technische Daten EigenschaftWert TypVerdeckt liegender Innentürschließer (ITS) NormEN 1154 Max. Türbreite1.100 mm Min. Türblattdicke40 mm Aufbauhöhe30 mm Hydraulikvolumen12 ml Bandabstände8–12 mm und 12–16 mm (zwei Varianten) BarrierefreiheitDIN 18040, DIN SPEC 1104 TürmaterialienHolz, Aluminium, Stahl, Stahlblech Passende Produkte ECO Hinweisschild für Feuer- / Rauchschutztür Türschließer ECO Newton TS-41 B → Alle Türschließer ECO Häufige Fragen zum ECO ITS Multi-Genius Für welche Türen eignet sich der ITS Multi-Genius?Für Holz-, Aluminium-, Stahl- und Stahlblechtüren ab 40 mm Türblattdicke und bis 1.100 mm Flügelbreite. Ist der Türschließer bei geschlossener Tür sichtbar?Nein, der ITS Multi-Genius wird verdeckt im Türblatt montiert und ist bei geschlossener Tür vollständig unsichtbar. Welchen Bandabstand benötige ich?Den ITS Multi-Genius gibt es in zwei Varianten: für Bandabstände von 8–12 mm und 12–16 mm. Messen Sie den Abstand zwischen Türblatt und Zarge. Kann die Schließkraft nachträglich angepasst werden?Ja, Schließgeschwindigkeit und Endschlag sind auch nach der Montage noch einstellbar.

KWS 1036 Türfeststeller mit Bodenbuchse Tretbolzen mit Bodenbuchse Edelstahl-Rostfrei. Mechanischer Türfeststeller mit 30 mm Hub und Konterfeder. Für Drehtüren bis 100 kg. Kurz & Knapp Tretbolzen mit Bodenbuchse Edelstahl-Rostfrei, 30 mm Hub Konterfeder serienmäßig — sicheres Einrasten im Bolzen Max. Türgewicht 100 kg Befestigung mit 3 Schrauben und Befestigungslasche an Tür Material: Stahl (verzinkt), Messing oder Edelstahl-Rostfrei Montageanleitung und Bohrschablone im Lieferumfang Produktbeschreibung Der KWS 1036 ist ein mechanischer Türfeststeller in Tretbolzen-Bauform mit Bodenbuchse. Der Tretbolzen wird mit 3 Schrauben in Verbindung mit einer Befestigungslasche an der Tür montiert. Am gewünschten Feststellpunkt wird die Bodenbuchse aus Edelstahl-Rostfrei bündig in den Boden eingelassen. Der Bolzen hat einen Hub von 30 mm und wird per Fußtritt betätigt. Eine serienmäßige Konterfeder sorgt für sicheres Einrasten des Bolzens in der Bodenbuchse. Der KWS 1036 ist für Türen bis 100 kg ausgelegt und in Stahl (Tretbolzen verzinkt), Messing und Edelstahl-Rostfrei erhältlich. Funktionsprinzip Der KWS 1036 arbeitet nach dem Tretbolzen-Prinzip: Feststellen: Der Bolzen wird per Fußtritt nach unten gedrückt und rastet in der Bodenbuchse ein. Die Konterfeder hält den Bolzen sicher in der unteren Position. Lösen: Ein erneuter Fußtritt löst die Arretierung. Der Bolzen wird durch die Feder zurückgezogen. Hub: 30 mm — ausreichend für sichere Feststellung auch bei leichten Bodenunebenheiten. Der Abstand zwischen Unterkante Tür und Bolzen beträgt im montierten Zustand 5–10 mm. Vorteile Bodenbuchse Edelstahl-Rostfrei — korrosionsbeständig und langlebig, auch bei Feuchtreinigung Konterfeder serienmäßig — zuverlässiges Einrasten des Bolzens ohne Nachjustierung 100 kg Tragfähigkeit — geeignet für schwere Innentüren Fußbetätigung — komfortable Bedienung ohne Bücken Bohrschablone beiliegend — präzise Positionierung der Bodenbuchse Drei Materialvarianten — Stahl, Messing und Edelstahl-Rostfrei für unterschiedliche Anforderungen Einsatzbereich Der KWS 1036 eignet sich für Drehtüren bis 100 kg in folgenden Anwendungsbereichen: Innentüren in Gebäuden mit Steinböden, Estrich oder Fliesen Büro- und Verwaltungsgebäude Schulen, Krankenhäuser und öffentliche Einrichtungen Überall dort, wo eine unsichtbare Bodenmontage gewünscht ist Türen mit Türschließer, bei denen eine temporäre Feststellung benötigt wird Die Bodenbuchse wird bündig eingelassen — ideal für Bereiche, in denen keine Stolperkanten erwünscht sind. Technische Daten EigenschaftWert TypTretbolzen mit Bodenbuchse Hub30 mm BetätigungFußtritt Max. Türgewicht100 kg KonterfederSerienmäßig BodenbuchseEdelstahl-Rostfrei Abstand Unterkante Tür bis Bolzen5–10 mm Montage Tretbolzen3 Schrauben mit Befestigungslasche an Tür Montage BodenbuchseIn Boden einlassen Gewicht (Stahl)0,490 kg Gewicht (Messing)0,500 kg Gewicht (Edelstahl)0,490 kg VE1 Stück Material & Oberflächen Stahl (Tretbolzen verzinkt) AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz .10Dunkelbraun .70Farbig pulverbeschichtet Messing AusführungBeschreibung .62Matt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt .83Poliert Bodenbuchse: Edelstahl-Rostfrei bei allen Ausführungen. Montagehinweise Tretbolzen (Türmontage) Der Tretbolzen wird mit 3 Schrauben in Verbindung mit der beiliegenden Befestigungslasche an der Tür montiert. Der Abstand zwischen Unterkante Tür und Bolzenspitze muss 5–10 mm betragen. Bodenbuchse (Bodenmontage) Die Bodenbuchse aus Edelstahl-Rostfrei wird am gewünschten Feststellpunkt bündig in den Boden eingelassen. Die beiliegende Bohrschablone erleichtert die präzise Positionierung. Positionieren Sie die Buchse so, dass der Bolzen bei gewünschtem Öffnungswinkel der Tür exakt einrastet. Im Lieferumfang Montageanleitung Bohrschablone Lieferumfang 1× KWS 1036 Tretbolzen mit Konterfeder 1× Befestigungslasche 1× Bodenbuchse Edelstahl-Rostfrei Montageanleitung Bohrschablone Einsatz mit Türschließer Der KWS 1036 ist mit Türschließern kombinierbar. Der eingerastete Tretbolzen hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch erneuten Fußtritt wird der Bolzen gelöst und die Tür schließt selbsttätig über den Türschließer. Hinweis: Der KWS 1036 bietet keine Freilauffunktion. Die Feststellung muss manuell per Fußtritt gelöst werden. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Häufige Fragen zum KWS 1036 Was ist der Unterschied zwischen KWS 1036 und KWS 1038?Beide sind Tretbolzen mit Bodenbuchse und 30 mm Hub für Türen bis 100 kg. Sie unterscheiden sich in der Bauform des Tretbolzens. Materialvarianten und Bodenbuchse sind identisch. Muss die Bodenbuchse zwingend eingelassen werden?Ja. Die Bodenbuchse wird bündig in den Boden eingelassen. Eine Aufschraubmontage ist bei diesem Modell nicht vorgesehen. Für Aufschraublösungen eignen sich andere KWS-Modelle wie der KWS 1010. Welche Bodenarten sind für die Bodenbuchse geeignet?Die Bodenbuchse kann in Estrich, Stein, Fliesen und vergleichbare feste Untergründe eingelassen werden. Die beiliegende Bohrschablone erleichtert die Positionierung. Welchen Abstand muss der Bolzen zur Unterkante der Tür haben?Der Abstand zwischen Unterkante Tür und Bolzenspitze muss 5–10 mm betragen. Was bewirkt die Konterfeder?Die serienmäßige Konterfeder sorgt dafür, dass der Bolzen sicher in der Bodenbuchse einrastet und nicht unbeabsichtigt zurückspringt. Kann der KWS 1036 mit einem Türschließer kombiniert werden?Ja. Der eingerastete Bolzen hält die Tür gegen die Schließkraft des Türschließers. Durch erneuten Fußtritt wird die Feststellung gelöst. Welches maximale Türgewicht trägt der KWS 1036?Der KWS 1036 ist für Türen bis 100 kg ausgelegt. Ist der KWS 1036 für den Außenbereich geeignet?Die Bodenbuchse ist aus Edelstahl-Rostfrei. Für den Tretbolzen stehen Edelstahl-Ausführungen (.82, .83) zur Verfügung, die erhöhte Korrosionsbeständigkeit bieten. Umgebungsbedingungen sind im Einzelfall zu prüfen. Kaufberatung: Türfeststeller wählen Tretbolzen oder Fanghaken — welches Prinzip ist das richtige?Tretbolzen wie der KWS 1036 rasten in einer Bodenbuchse ein und eignen sich für feste Feststellpositionen. Fanghaken-Feststeller wie der KWS 1010 greifen einen Rollenkloben an der Tür und bieten zusätzlich eine Pufferfunktion. Bodenbuchse oder Aufschraubmontage — was ist besser?Die Bodenbuchse wird bündig eingelassen und ist nahezu unsichtbar — ideal bei Neubauten und hochwertigen Böden. Aufschraubmontage (z. B. KWS 1010) eignet sich für Nachrüstungen ohne Bodeneingriff. Welches Material für welchen Einsatz?Stahl (verzinkt) ist die wirtschaftliche Standardlösung für den Innenbereich. Edelstahl-Rostfrei bietet erhöhte Korrosionsbeständigkeit. Messing eignet sich für repräsentative Bereiche mit gehobener Optik. Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller wie der KWS 1036 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Kann ein Tretbolzen nachgerüstet werden?Ja, sofern der Boden das Einlassen der Bodenbuchse erlaubt. Die Türmontage des Tretbolzens erfolgt über 3 Schrauben mit Befestigungslasche und ist unkompliziert nachrüstbar. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 mit Feststelleinheit. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

KWS 1049/1050 — Türfeststeller mit Betätigungsknopf (Fanghaken) Kurz & Knapp Fanghaken-Türfeststeller mit Betätigungsknopf aus Aluminium KWS 1049: mit Steindolle zum Einmauern — KWS 1050: ohne Steindolle, zum Aufschrauben Max. Türgewicht: 80 kg Rollenkloben in Stahl oder Edelstahl-Rostfrei Mit Türschließer kombinierbar Produktbeschreibung Der KWS 1049/1050 ist ein Türfeststeller mit Fanghaken und Betätigungsknopf für Türen bis 80 kg. Der Feststeller ist in zwei Montagevarianten erhältlich: KWS 1049 mit Steindolle zum Einmauern in den Boden und KWS 1050 ohne Steindolle zum direkten Aufschrauben auf den Boden. Das Gehäuse besteht aus Aluminium. Die Steindolle (KWS 1049) ist aus feuerverzinktem Stahl gefertigt. Der Rollenkloben wird an der Tür angeschraubt und ist in Stahl oder Edelstahl-Rostfrei erhältlich. Beide Varianten sind für den Einsatz mit Türschließern geeignet. Funktionsprinzip Die Tür wird bis zum Einrasten des Fanghakens gegen den Feststeller geführt. Der Rollenkloben greift in den Fanghaken ein und arretiert die Tür in geöffneter Stellung. Zum Lösen genügt ein leichter Druck auf den Betätigungsknopf bei gleichzeitigem Andrücken der Tür. Der Fanghaken gibt den Rollenkloben frei und die Tür kann geschlossen werden. Vorteile Hohe Belastbarkeit — Geeignet für Türen bis 80 kg Türgewicht. Zwei Montagevarianten — Einlassmontage (1049) oder Aufschraubmontage (1050) je nach Bodensituation. Betätigungsknopf — Einfaches Lösen durch Druck auf den Knopf, kein Werkzeug erforderlich. Türschließer-kompatibel — Hält die Tür gegen die Schließkraft des Türschließers. Rollenkloben in Edelstahl — Optional in Edelstahl-Rostfrei für erhöhte Korrosionsbeständigkeit. Einsatzbereich Der KWS 1049/1050 eignet sich für mittelschwere Türen bis 80 kg im Innenbereich. Typische Einsatzorte sind Objekt- und Gewerbebereichstüren, schwerere Holz- und Stahltüren sowie Türen mit Obentürschließer. KWS 1049 (mit Steindolle) ist für Neubau oder grundlegende Sanierung vorgesehen, bei der ein Einlassen in den Boden möglich ist. KWS 1050 (Aufschraubmontage) eignet sich für nachträglichen Einbau oder Böden, in die nicht eingelassen werden kann. Technische Daten EigenschaftWert FunktionsprinzipFanghaken mit Betätigungsknopf Montageart KWS 1049Einlassmontage (Steindolle in Boden) Montageart KWS 1050Aufschraubmontage (Dübel auf Boden) Max. Türgewicht80 kg BetätigungFußbetätigung / Betätigungsknopf Türschließer-KompatibilitätJa Gewicht KWS 10490,660 kg Gewicht KWS 10500,490 kg Verpackungseinheit1 Stück Material und Oberfläche BauteilMaterial GehäuseAluminium Steindolle (nur KWS 1049)Stahl, feuerverzinkt RollenklobenStahl oder Edelstahl-Rostfrei Verfügbare Ausführungen AusführungOberfläche .02Aluminium, silberfarbig einbrennlackiert .03Aluminium, schwarz einbrennlackiert .10Aluminium, dunkelbraun einbrennlackiert .70Nach RAL (Farbton angeben) .31–.47Aluminium, eloxiert E6 (KWS 1 bis KWS 5) Artikelvarianten ArtikelnummerVarianteMontage KWS 1049.02KWS 1049 — mit SteindolleEinlassmontage KWS 1050.02KWS 1050 — ohne SteindolleAufschraubmontage Beide Varianten sind in allen aufgeführten Oberflächenausführungen erhältlich. Der Suffixcode (.02, .03, .10 etc.) entspricht der gewählten Oberfläche. Vergleich: KWS 1049 vs. KWS 1050 MerkmalKWS 1049KWS 1050 MontageartEinlassmontage (Steindolle)Aufschraubmontage (Dübel) Steindolle enthaltenJaNein Bodeneingriff nötigJaNein NachrüstungAufwendigerEinfacher Gewicht0,660 kg0,490 kg Max. Türgewicht80 kg80 kg FunktionsprinzipFanghaken + BetätigungsknopfFanghaken + Betätigungsknopf KWS 1049 eignet sich für Neubau und Sanierung, bei der ein Einlassen in den Boden möglich ist. KWS 1050 ist die Wahl für nachträglichen Einbau oder wenn ein Bodeneingriff nicht gewünscht ist. Montagehinweise KWS 1049 (mit Steindolle) Steindolle am Feststellpunkt in den Boden einlassen und vergießen. Feststeller auf die Steindolle aufschrauben. Rollenkloben an der Türunterkante anschrauben. KWS 1050 (ohne Steindolle) Bodenplatte mit Dübeln am Feststellpunkt auf den Boden schrauben. Feststeller auf die Bodenplatte montieren. Rollenkloben an der Türunterkante anschrauben. Lieferumfang KWS 1049 1 Türfeststeller mit Betätigungsknopf 1 Steindolle (Stahl, feuerverzinkt) 1 Rollenkloben Befestigungsmaterial KWS 1050 1 Türfeststeller mit Betätigungsknopf 1 Rollenkloben Befestigungsmaterial (Dübel) Kombination mit Türschließern Der KWS 1049/1050 ist für den Einsatz mit Türschließern geeignet. Der Fanghaken-Mechanismus hält Türen bis 80 kg gegen die Schließkraft des Türschließers in geöffneter Position. Beim Lösen über den Betätigungsknopf gibt der Fanghaken den Rollenkloben frei und der Türschließer zieht die Tür selbsttätig zu. Normen und Richtlinien Der KWS 1049/1050 ist ein mechanischer Türfeststeller ohne Brandschutzfunktion. Er darf nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden, da keine automatische Freigabe im Brandfall vorhanden ist. Für Brandschutztüren sind zugelassene Feststellanlagen nach DIBt-Richtlinie erforderlich. Häufige Fragen zum KWS 1049/1050 Was ist der Unterschied zwischen KWS 1049 und KWS 1050?KWS 1049 wird mit Steindolle in den Boden eingelassen. KWS 1050 wird ohne Steindolle direkt auf den Boden geschraubt. Bis zu welchem Türgewicht sind KWS 1049/1050 geeignet?Beide Varianten sind für Türen bis maximal 80 kg ausgelegt. Wie wird die Arretierung gelöst?Ein leichter Druck auf den Betätigungsknopf bei gleichzeitigem Andrücken der Tür löst den Fanghaken. Können KWS 1049/1050 mit einem Türschließer kombiniert werden?Ja. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers fest. Ist der Rollenkloben auch in Edelstahl erhältlich?Ja. Der Rollenkloben ist in Stahl oder Edelstahl-Rostfrei verfügbar. Kann KWS 1050 nachträglich montiert werden?Ja. KWS 1050 wird auf den Boden geschraubt und eignet sich besonders für nachträglichen Einbau ohne Bodeneingriff. Welches Modell eignet sich für leichtere Türen?Für Türen bis 40 kg bietet KWS den kleineren Feststeller KWS 1047 mit identischem Funktionsprinzip an. Ist Befestigungsmaterial im Lieferumfang enthalten?Ja. Befestigungsmaterial ist bei beiden Varianten im Lieferumfang enthalten. Kaufberatung Türfeststeller Einlassmontage oder Aufschraubmontage — was ist besser?Einlassmontage (KWS 1049) bietet bündigen Bodenabschluss und hohe Stabilität, setzt aber Bodeneingriff voraus. Aufschraubmontage (KWS 1050) ist einfacher nachzurüsten und erfordert keinen Bodeneingriff. Fanghaken oder Magnet — welches Prinzip für schwere Türen?Für Türen bis 80 kg ist ein Fanghaken-Feststeller wie KWS 1049/1050 die zuverlässigere Wahl. Magnetfeststeller erreichen diese Haltekraft in der Regel nicht. Kann ein mechanischer Türfeststeller an Brandschutztüren verwendet werden?Nein. Mechanische Türfeststeller ohne automatische Freigabe dürfen nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden. Hierfür sind zugelassene Feststellanlagen erforderlich. KWS 1047 oder KWS 1049 — welches Modell ist richtig?KWS 1047 eignet sich für leichte Türen bis 40 kg. KWS 1049/1050 sind für schwerere Türen bis 80 kg ausgelegt. Beide arbeiten mit Fanghaken und Betätigungsknopf. Welche Oberflächenvariante passt zu meinem Beschlag?Beide Modelle sind in Aluminium (silber, schwarz, dunkelbraun, eloxiert, RAL) erhältlich. Rollenkloben gibt es in Stahl oder Edelstahl. Die Oberfläche auf vorhandene Türdrücker abstimmen. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 Feststellanlage. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen. Passende Produkte KWS 1047 — Fanghaken-Türfeststeller mit Betätigungsknopf für Türen bis 40 kg (mit Steindolle). KWS 1507 — Ersatz-Rollenkloben. KWS 9103 — Ersatz-Steindolle.

Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder
