KWS 1049 - 1050 Türfeststeller mit Betätigungsknopf

KWS 1036 Türfeststeller mit Bodenbuchse Tretbolzen mit Bodenbuchse Edelstahl-Rostfrei. Mechanischer Türfeststeller mit 30 mm Hub und Konterfeder. Für Drehtüren bis 100 kg. Kurz & Knapp Tretbolzen mit Bodenbuchse Edelstahl-Rostfrei, 30 mm Hub Konterfeder serienmäßig — sicheres Einrasten im Bolzen Max. Türgewicht 100 kg Befestigung mit 3 Schrauben und Befestigungslasche an Tür Material: Stahl (verzinkt), Messing oder Edelstahl-Rostfrei Montageanleitung und Bohrschablone im Lieferumfang Produktbeschreibung Der KWS 1036 ist ein mechanischer Türfeststeller in Tretbolzen-Bauform mit Bodenbuchse. Der Tretbolzen wird mit 3 Schrauben in Verbindung mit einer Befestigungslasche an der Tür montiert. Am gewünschten Feststellpunkt wird die Bodenbuchse aus Edelstahl-Rostfrei bündig in den Boden eingelassen. Der Bolzen hat einen Hub von 30 mm und wird per Fußtritt betätigt. Eine serienmäßige Konterfeder sorgt für sicheres Einrasten des Bolzens in der Bodenbuchse. Der KWS 1036 ist für Türen bis 100 kg ausgelegt und in Stahl (Tretbolzen verzinkt), Messing und Edelstahl-Rostfrei erhältlich. Funktionsprinzip Der KWS 1036 arbeitet nach dem Tretbolzen-Prinzip: Feststellen: Der Bolzen wird per Fußtritt nach unten gedrückt und rastet in der Bodenbuchse ein. Die Konterfeder hält den Bolzen sicher in der unteren Position. Lösen: Ein erneuter Fußtritt löst die Arretierung. Der Bolzen wird durch die Feder zurückgezogen. Hub: 30 mm — ausreichend für sichere Feststellung auch bei leichten Bodenunebenheiten. Der Abstand zwischen Unterkante Tür und Bolzen beträgt im montierten Zustand 5–10 mm. Vorteile Bodenbuchse Edelstahl-Rostfrei — korrosionsbeständig und langlebig, auch bei Feuchtreinigung Konterfeder serienmäßig — zuverlässiges Einrasten des Bolzens ohne Nachjustierung 100 kg Tragfähigkeit — geeignet für schwere Innentüren Fußbetätigung — komfortable Bedienung ohne Bücken Bohrschablone beiliegend — präzise Positionierung der Bodenbuchse Drei Materialvarianten — Stahl, Messing und Edelstahl-Rostfrei für unterschiedliche Anforderungen Einsatzbereich Der KWS 1036 eignet sich für Drehtüren bis 100 kg in folgenden Anwendungsbereichen: Innentüren in Gebäuden mit Steinböden, Estrich oder Fliesen Büro- und Verwaltungsgebäude Schulen, Krankenhäuser und öffentliche Einrichtungen Überall dort, wo eine unsichtbare Bodenmontage gewünscht ist Türen mit Türschließer, bei denen eine temporäre Feststellung benötigt wird Die Bodenbuchse wird bündig eingelassen — ideal für Bereiche, in denen keine Stolperkanten erwünscht sind. Technische Daten EigenschaftWert TypTretbolzen mit Bodenbuchse Hub30 mm BetätigungFußtritt Max. Türgewicht100 kg KonterfederSerienmäßig BodenbuchseEdelstahl-Rostfrei Abstand Unterkante Tür bis Bolzen5–10 mm Montage Tretbolzen3 Schrauben mit Befestigungslasche an Tür Montage BodenbuchseIn Boden einlassen Gewicht (Stahl)0,490 kg Gewicht (Messing)0,500 kg Gewicht (Edelstahl)0,490 kg VE1 Stück Material & Oberflächen Stahl (Tretbolzen verzinkt) AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz .10Dunkelbraun .70Farbig pulverbeschichtet Messing AusführungBeschreibung .62Matt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt .83Poliert Bodenbuchse: Edelstahl-Rostfrei bei allen Ausführungen. Montagehinweise Tretbolzen (Türmontage) Der Tretbolzen wird mit 3 Schrauben in Verbindung mit der beiliegenden Befestigungslasche an der Tür montiert. Der Abstand zwischen Unterkante Tür und Bolzenspitze muss 5–10 mm betragen. Bodenbuchse (Bodenmontage) Die Bodenbuchse aus Edelstahl-Rostfrei wird am gewünschten Feststellpunkt bündig in den Boden eingelassen. Die beiliegende Bohrschablone erleichtert die präzise Positionierung. Positionieren Sie die Buchse so, dass der Bolzen bei gewünschtem Öffnungswinkel der Tür exakt einrastet. Im Lieferumfang Montageanleitung Bohrschablone Lieferumfang 1× KWS 1036 Tretbolzen mit Konterfeder 1× Befestigungslasche 1× Bodenbuchse Edelstahl-Rostfrei Montageanleitung Bohrschablone Einsatz mit Türschließer Der KWS 1036 ist mit Türschließern kombinierbar. Der eingerastete Tretbolzen hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch erneuten Fußtritt wird der Bolzen gelöst und die Tür schließt selbsttätig über den Türschließer. Hinweis: Der KWS 1036 bietet keine Freilauffunktion. Die Feststellung muss manuell per Fußtritt gelöst werden. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Häufige Fragen zum KWS 1036 Was ist der Unterschied zwischen KWS 1036 und KWS 1038?Beide sind Tretbolzen mit Bodenbuchse und 30 mm Hub für Türen bis 100 kg. Sie unterscheiden sich in der Bauform des Tretbolzens. Materialvarianten und Bodenbuchse sind identisch. Muss die Bodenbuchse zwingend eingelassen werden?Ja. Die Bodenbuchse wird bündig in den Boden eingelassen. Eine Aufschraubmontage ist bei diesem Modell nicht vorgesehen. Für Aufschraublösungen eignen sich andere KWS-Modelle wie der KWS 1010. Welche Bodenarten sind für die Bodenbuchse geeignet?Die Bodenbuchse kann in Estrich, Stein, Fliesen und vergleichbare feste Untergründe eingelassen werden. Die beiliegende Bohrschablone erleichtert die Positionierung. Welchen Abstand muss der Bolzen zur Unterkante der Tür haben?Der Abstand zwischen Unterkante Tür und Bolzenspitze muss 5–10 mm betragen. Was bewirkt die Konterfeder?Die serienmäßige Konterfeder sorgt dafür, dass der Bolzen sicher in der Bodenbuchse einrastet und nicht unbeabsichtigt zurückspringt. Kann der KWS 1036 mit einem Türschließer kombiniert werden?Ja. Der eingerastete Bolzen hält die Tür gegen die Schließkraft des Türschließers. Durch erneuten Fußtritt wird die Feststellung gelöst. Welches maximale Türgewicht trägt der KWS 1036?Der KWS 1036 ist für Türen bis 100 kg ausgelegt. Ist der KWS 1036 für den Außenbereich geeignet?Die Bodenbuchse ist aus Edelstahl-Rostfrei. Für den Tretbolzen stehen Edelstahl-Ausführungen (.82, .83) zur Verfügung, die erhöhte Korrosionsbeständigkeit bieten. Umgebungsbedingungen sind im Einzelfall zu prüfen. Kaufberatung: Türfeststeller wählen Tretbolzen oder Fanghaken — welches Prinzip ist das richtige?Tretbolzen wie der KWS 1036 rasten in einer Bodenbuchse ein und eignen sich für feste Feststellpositionen. Fanghaken-Feststeller wie der KWS 1010 greifen einen Rollenkloben an der Tür und bieten zusätzlich eine Pufferfunktion. Bodenbuchse oder Aufschraubmontage — was ist besser?Die Bodenbuchse wird bündig eingelassen und ist nahezu unsichtbar — ideal bei Neubauten und hochwertigen Böden. Aufschraubmontage (z. B. KWS 1010) eignet sich für Nachrüstungen ohne Bodeneingriff. Welches Material für welchen Einsatz?Stahl (verzinkt) ist die wirtschaftliche Standardlösung für den Innenbereich. Edelstahl-Rostfrei bietet erhöhte Korrosionsbeständigkeit. Messing eignet sich für repräsentative Bereiche mit gehobener Optik. Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller wie der KWS 1036 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Kann ein Tretbolzen nachgerüstet werden?Ja, sofern der Boden das Einlassen der Bodenbuchse erlaubt. Die Türmontage des Tretbolzens erfolgt über 3 Schrauben mit Befestigungslasche und ist unkompliziert nachrüstbar.

Türfeststeller KWS 1032 - 1034Türfeststeller mit Tretbolzen und Befestigungslasche — 30/50 mm Hub, bis 40 kg Kurz & KnappTür in jedem Öffnungswinkel feststellbarKWS 1032: 30 mm Hub / KWS 1034: 50 mm HubBis 40 kg TürgewichtSerienmäßige Konterfeder erhöht AnpressdruckStahl, Messing oder Edelstahl, inkl. Befestigungslasche KWS 1032/1034 — BeschreibungDer KWS 1032 (30 mm Hub) und KWS 1034 (50 mm Hub) sind Türfeststeller mit Tretbolzen und Befestigungslasche. Die Tür kann in jedem Öffnungswinkel festgestellt werden.Der Tretbolzen wird durch Fußbetätigung nach unten gedrückt, bis der Gummistopfen sich auf dem Boden festpresst. Ein leichter Druck auf die Sperrplatte gibt die Tür wieder frei. Die serienmäßig montierte Konterfeder erhöht den Anpressdruck auf dem Boden. FunktionsprinzipFeststellen: Tretbolzen herunterdrücken bis Stopfen auf dem Boden festgepresst ist.Lösen: Leichter Druck auf die Sperrplatte gibt die Tür frei.Konterfeder: Serienmäßig montiert — erhöht den Anpressdruck auf dem Boden. Vorteile & BesonderheitenTür in jedem Öffnungswinkel feststellbarSerienmäßige KonterfederWahlweise 30 mm oder 50 mm HubInkl. Befestigungslasche, Montageanleitung und BohrschabloneTürschließer verwendbarMade in Germany (Woelm GmbH) Technische DatenEigenschaftWertProdukttypTürfeststeller mit TretbolzenFunktionsweiseFußbetätigungMax. Türgewicht40 kgHub30 mm (KWS 1032) / 50 mm (KWS 1034)MaterialStahl, Messing oder Edelstahl-RostfreiStopfenGummi, schwarzGewicht 1032 (Stahl)0,340 kgGewicht 1032 (Messing)0,350 kgGewicht 1032 (Edelstahl)0,340 kgGewicht 1034 (Stahl)0,360 kgGewicht 1034 (Messing)0,370 kgGewicht 1034 (Edelstahl)0,360 kgMontageabstandUnterkante Tür bis Stopfen: 5–10 mm Material & OberflächeStahl: .02 silberfarbig einbrennlackiert, .10 dunkelbraun einbrennlackiert, .03 schwarz einbrennlackiertStahl pulverbeschichtet: .71 RAL 9010 reinweiß, .72 RAL 9016 verkehrsweiß, .76 RAL 3003 rubinrot, .75 RAL 5003 saphirblau, .74 RAL 8077 dunkelbraun, .77 DB 703 anthrazit, .73 RAL 9005 schwarz mattMessing: .62 matt, .66 poliertEdelstahl-Rostfrei: .82 matt, .83 poliert MontagehinweiseTürfeststeller bei größtmöglichem Abstand zum Türband mit drei Schrauben in Verbindung mit Befestigungslasche an die Tür schrauben.Abstand von Unterkante Tür bis Stopfen: 5 bis 10 mm.Montageanleitung und Bohrschablone liegen bei. Lieferumfang1× Türfeststeller mit Tretbolzen1× Befestigungslasche1× Gummistopfen1× Montageanleitung und Bohrschablone ZubehörArtikelBeschreibungKWS 9907ErsatzgummiKWS 1509Befestigungslasche Vergleich: Welches Modell für welchen Einsatz?ModellMaterialHubTürgewichtBesonderheitKWS 1032/1034Stahl30/50 mm40 kgKonterfeder, BefestigungslascheKWS 1033/1035 (1081/1082)Aluminium30/50 mm40 kgLeichter, mehr OberflächenKWS 1024Stahl25 mm25 kgKleinste AusführungKWS 1030Stahl30 mm40 kgDiebstahlgesichert Normen & ZertifizierungenISO 9001 QualitätsmanagementISO 14001 UmweltmanagementISO 45001 ArbeitsschutzDIN EN 1090 Tragwerke aus Stahl/AluminiumGeprüft: ift Rosenheim, TÜV, DEKRAMade in Germany (Woelm GmbH, Heiligenhaus) Häufig gestellte FragenKWS 1032 vs. 1034?KWS 1032 hat 30 mm Hub, KWS 1034 hat 50 mm Hub. 50 mm empfiehlt sich bei dickeren Bodenbelägen.Wie funktioniert der Tretbolzen?Durch Fußbetätigung wird der Bolzen nach unten gedrückt. Stopfen presst sich auf den Boden fest. Sperrplatte drücken zum Lösen.Bis zu welchem Türgewicht?Bis ca. 40 kg.Was ist die Konterfeder?Eine serienmäßig montierte Feder, die den Anpressdruck des Stopfens auf dem Boden erhöht.Wann 30 mm, wann 50 mm Hub?30 mm für Standardböden. 50 mm bei dicken Bodenbelägen (Teppich, Vinyl) oder höherem Niveauunterschied.Welches Zubehör gibt es?KWS 9907 Ersatzgummi, KWS 1509 Ersatz-Befestigungslasche. Häufige Fragen zur AuswahlKWS 1032 (Stahl) oder KWS 1081 (Aluminium)?Gleiche Funktion, anderes Material. KWS 1032 aus Stahl ist robuster und günstiger. KWS 1081 aus Aluminium ist leichter und in mehr Oberflächen verfügbar.Tretbolzen oder Fanghaken?Tretbolzen (KWS 1032) halten die Tür in jedem Winkel. Fanghaken (KWS 1051) rasten in einer festen Position ein und tragen bis 100 kg.Diebstahlsichere Alternative?KWS 1030 — gleiche Bauart, aber mit diebstahlgesichertem Tretbolzen.

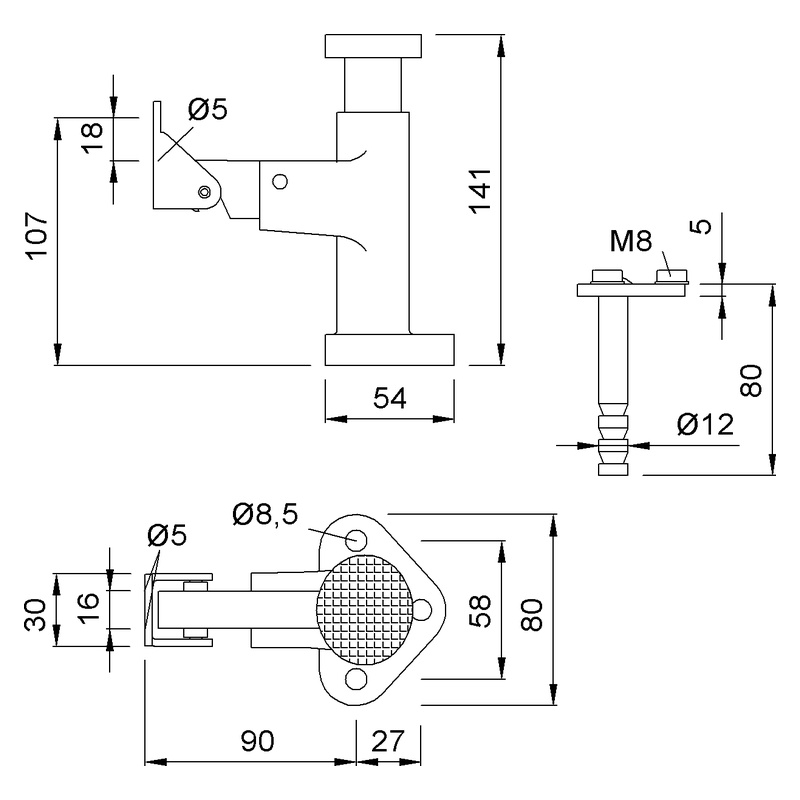

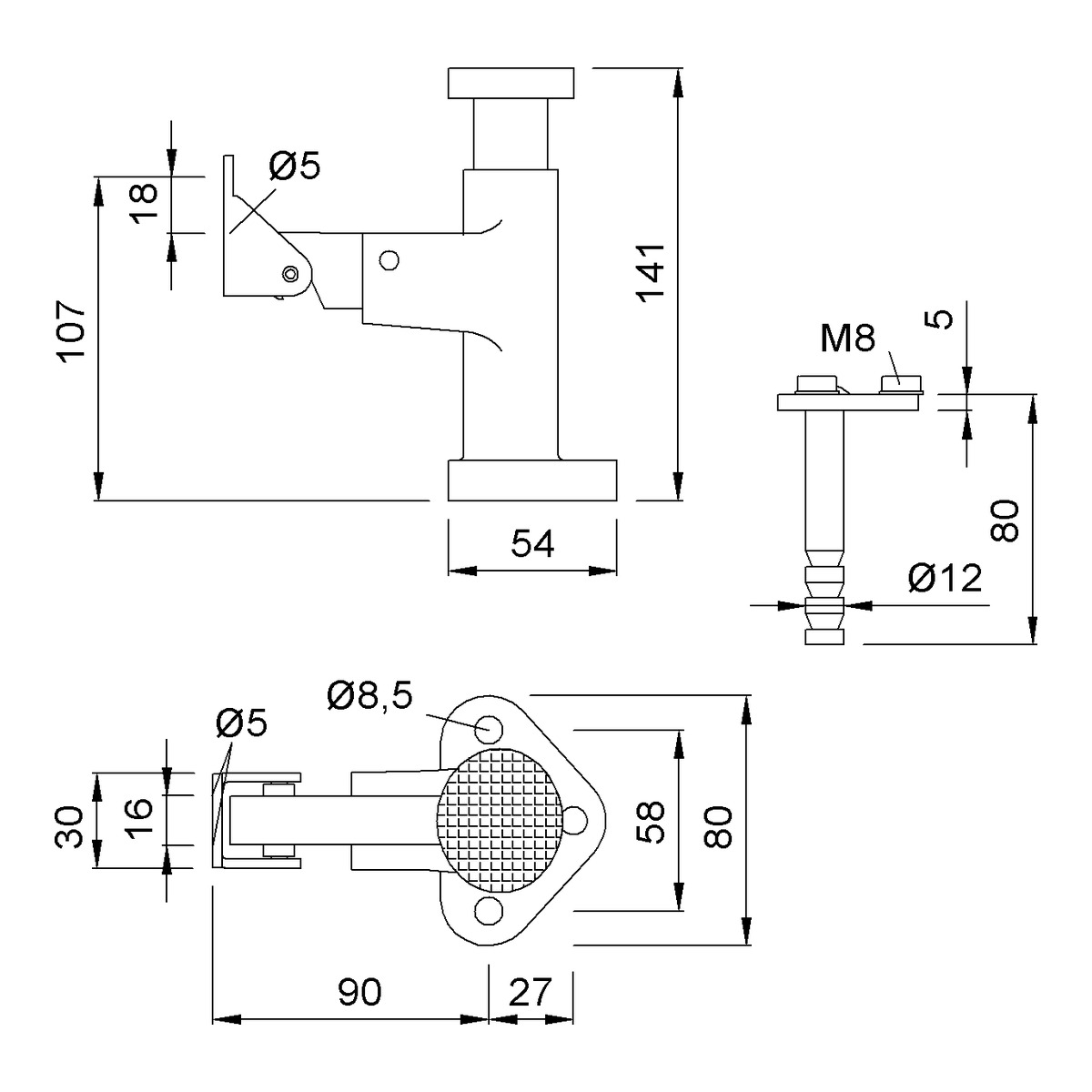

KWS 1049/1050 — Türfeststeller mit Betätigungsknopf (Fanghaken) Kurz & Knapp Fanghaken-Türfeststeller mit Betätigungsknopf aus Aluminium KWS 1049: mit Steindolle zum Einmauern — KWS 1050: ohne Steindolle, zum Aufschrauben Max. Türgewicht: 80 kg Rollenkloben in Stahl oder Edelstahl-Rostfrei Mit Türschließer kombinierbar Produktbeschreibung Der KWS 1049/1050 ist ein Türfeststeller mit Fanghaken und Betätigungsknopf für Türen bis 80 kg. Der Feststeller ist in zwei Montagevarianten erhältlich: KWS 1049 mit Steindolle zum Einmauern in den Boden und KWS 1050 ohne Steindolle zum direkten Aufschrauben auf den Boden. Das Gehäuse besteht aus Aluminium. Die Steindolle (KWS 1049) ist aus feuerverzinktem Stahl gefertigt. Der Rollenkloben wird an der Tür angeschraubt und ist in Stahl oder Edelstahl-Rostfrei erhältlich. Beide Varianten sind für den Einsatz mit Türschließern geeignet. Funktionsprinzip Die Tür wird bis zum Einrasten des Fanghakens gegen den Feststeller geführt. Der Rollenkloben greift in den Fanghaken ein und arretiert die Tür in geöffneter Stellung. Zum Lösen genügt ein leichter Druck auf den Betätigungsknopf bei gleichzeitigem Andrücken der Tür. Der Fanghaken gibt den Rollenkloben frei und die Tür kann geschlossen werden. Vorteile Hohe Belastbarkeit — Geeignet für Türen bis 80 kg Türgewicht. Zwei Montagevarianten — Einlassmontage (1049) oder Aufschraubmontage (1050) je nach Bodensituation. Betätigungsknopf — Einfaches Lösen durch Druck auf den Knopf, kein Werkzeug erforderlich. Türschließer-kompatibel — Hält die Tür gegen die Schließkraft des Türschließers. Rollenkloben in Edelstahl — Optional in Edelstahl-Rostfrei für erhöhte Korrosionsbeständigkeit. Einsatzbereich Der KWS 1049/1050 eignet sich für mittelschwere Türen bis 80 kg im Innenbereich. Typische Einsatzorte sind Objekt- und Gewerbebereichstüren, schwerere Holz- und Stahltüren sowie Türen mit Obentürschließer. KWS 1049 (mit Steindolle) ist für Neubau oder grundlegende Sanierung vorgesehen, bei der ein Einlassen in den Boden möglich ist. KWS 1050 (Aufschraubmontage) eignet sich für nachträglichen Einbau oder Böden, in die nicht eingelassen werden kann. Technische Daten EigenschaftWert FunktionsprinzipFanghaken mit Betätigungsknopf Montageart KWS 1049Einlassmontage (Steindolle in Boden) Montageart KWS 1050Aufschraubmontage (Dübel auf Boden) Max. Türgewicht80 kg BetätigungFußbetätigung / Betätigungsknopf Türschließer-KompatibilitätJa Gewicht KWS 10490,660 kg Gewicht KWS 10500,490 kg Verpackungseinheit1 Stück Material und Oberfläche BauteilMaterial GehäuseAluminium Steindolle (nur KWS 1049)Stahl, feuerverzinkt RollenklobenStahl oder Edelstahl-Rostfrei Verfügbare Ausführungen AusführungOberfläche .02Aluminium, silberfarbig einbrennlackiert .03Aluminium, schwarz einbrennlackiert .10Aluminium, dunkelbraun einbrennlackiert .70Nach RAL (Farbton angeben) .31–.47Aluminium, eloxiert E6 (KWS 1 bis KWS 5) Artikelvarianten ArtikelnummerVarianteMontage KWS 1049.02KWS 1049 — mit SteindolleEinlassmontage KWS 1050.02KWS 1050 — ohne SteindolleAufschraubmontage Beide Varianten sind in allen aufgeführten Oberflächenausführungen erhältlich. Der Suffixcode (.02, .03, .10 etc.) entspricht der gewählten Oberfläche. Vergleich: KWS 1049 vs. KWS 1050 MerkmalKWS 1049KWS 1050 MontageartEinlassmontage (Steindolle)Aufschraubmontage (Dübel) Steindolle enthaltenJaNein Bodeneingriff nötigJaNein NachrüstungAufwendigerEinfacher Gewicht0,660 kg0,490 kg Max. Türgewicht80 kg80 kg FunktionsprinzipFanghaken + BetätigungsknopfFanghaken + Betätigungsknopf KWS 1049 eignet sich für Neubau und Sanierung, bei der ein Einlassen in den Boden möglich ist. KWS 1050 ist die Wahl für nachträglichen Einbau oder wenn ein Bodeneingriff nicht gewünscht ist. Montagehinweise KWS 1049 (mit Steindolle) Steindolle am Feststellpunkt in den Boden einlassen und vergießen. Feststeller auf die Steindolle aufschrauben. Rollenkloben an der Türunterkante anschrauben. KWS 1050 (ohne Steindolle) Bodenplatte mit Dübeln am Feststellpunkt auf den Boden schrauben. Feststeller auf die Bodenplatte montieren. Rollenkloben an der Türunterkante anschrauben. Lieferumfang KWS 1049 1 Türfeststeller mit Betätigungsknopf 1 Steindolle (Stahl, feuerverzinkt) 1 Rollenkloben Befestigungsmaterial KWS 1050 1 Türfeststeller mit Betätigungsknopf 1 Rollenkloben Befestigungsmaterial (Dübel) Kombination mit Türschließern Der KWS 1049/1050 ist für den Einsatz mit Türschließern geeignet. Der Fanghaken-Mechanismus hält Türen bis 80 kg gegen die Schließkraft des Türschließers in geöffneter Position. Beim Lösen über den Betätigungsknopf gibt der Fanghaken den Rollenkloben frei und der Türschließer zieht die Tür selbsttätig zu. Normen und Richtlinien Der KWS 1049/1050 ist ein mechanischer Türfeststeller ohne Brandschutzfunktion. Er darf nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden, da keine automatische Freigabe im Brandfall vorhanden ist. Für Brandschutztüren sind zugelassene Feststellanlagen nach DIBt-Richtlinie erforderlich. Häufige Fragen zum KWS 1049/1050 Was ist der Unterschied zwischen KWS 1049 und KWS 1050?KWS 1049 wird mit Steindolle in den Boden eingelassen. KWS 1050 wird ohne Steindolle direkt auf den Boden geschraubt. Bis zu welchem Türgewicht sind KWS 1049/1050 geeignet?Beide Varianten sind für Türen bis maximal 80 kg ausgelegt. Wie wird die Arretierung gelöst?Ein leichter Druck auf den Betätigungsknopf bei gleichzeitigem Andrücken der Tür löst den Fanghaken. Können KWS 1049/1050 mit einem Türschließer kombiniert werden?Ja. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers fest. Ist der Rollenkloben auch in Edelstahl erhältlich?Ja. Der Rollenkloben ist in Stahl oder Edelstahl-Rostfrei verfügbar. Kann KWS 1050 nachträglich montiert werden?Ja. KWS 1050 wird auf den Boden geschraubt und eignet sich besonders für nachträglichen Einbau ohne Bodeneingriff. Welches Modell eignet sich für leichtere Türen?Für Türen bis 40 kg bietet KWS den kleineren Feststeller KWS 1047 mit identischem Funktionsprinzip an. Ist Befestigungsmaterial im Lieferumfang enthalten?Ja. Befestigungsmaterial ist bei beiden Varianten im Lieferumfang enthalten. Kaufberatung Türfeststeller Einlassmontage oder Aufschraubmontage — was ist besser?Einlassmontage (KWS 1049) bietet bündigen Bodenabschluss und hohe Stabilität, setzt aber Bodeneingriff voraus. Aufschraubmontage (KWS 1050) ist einfacher nachzurüsten und erfordert keinen Bodeneingriff. Fanghaken oder Magnet — welches Prinzip für schwere Türen?Für Türen bis 80 kg ist ein Fanghaken-Feststeller wie KWS 1049/1050 die zuverlässigere Wahl. Magnetfeststeller erreichen diese Haltekraft in der Regel nicht. Kann ein mechanischer Türfeststeller an Brandschutztüren verwendet werden?Nein. Mechanische Türfeststeller ohne automatische Freigabe dürfen nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden. Hierfür sind zugelassene Feststellanlagen erforderlich. KWS 1047 oder KWS 1049 — welches Modell ist richtig?KWS 1047 eignet sich für leichte Türen bis 40 kg. KWS 1049/1050 sind für schwerere Türen bis 80 kg ausgelegt. Beide arbeiten mit Fanghaken und Betätigungsknopf. Welche Oberflächenvariante passt zu meinem Beschlag?Beide Modelle sind in Aluminium (silber, schwarz, dunkelbraun, eloxiert, RAL) erhältlich. Rollenkloben gibt es in Stahl oder Edelstahl. Die Oberfläche auf vorhandene Türdrücker abstimmen. Passende Produkte KWS 1047 — Fanghaken-Türfeststeller mit Betätigungsknopf für Türen bis 40 kg (mit Steindolle). KWS 1507 — Ersatz-Rollenkloben. KWS 9103 — Ersatz-Steindolle.

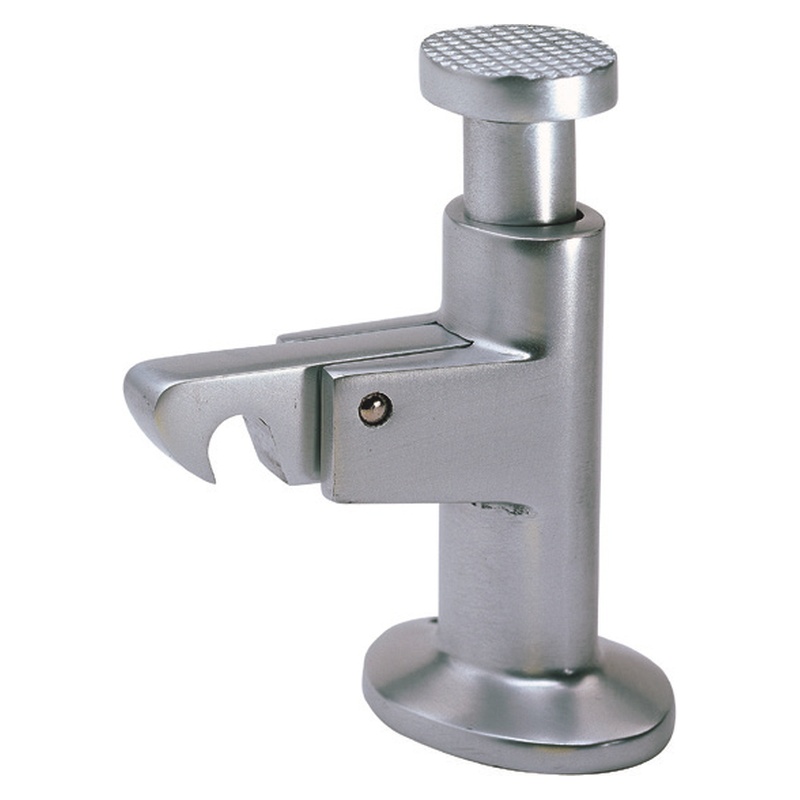

KWS 1047 — Türfeststeller mit Betätigungsknopf Kurz & Knapp Fanghaken-Türfeststeller mit Betätigungsknopf aus Aluminium Steindolle zum Einmauern in den Boden Max. Türgewicht: 40 kg Rollenkloben in Stahl oder Edelstahl-Rostfrei Mit Türschließer kombinierbar Steindolle optional durch Stockschraube KWS 9104.06 ersetzbar Produktbeschreibung Der KWS 1047 ist ein Türfeststeller mit Fanghaken und Betätigungsknopf für Türen bis 40 kg. Der Feststeller wird über eine Steindolle in den Boden eingelassen. An der Tür wird ein Rollenkloben angeschraubt, der beim Öffnen in den Fanghaken einrastet und die Tür in der gewünschten Position hält. Das Gehäuse besteht aus Aluminium. Der Rollenkloben ist in Stahl oder Edelstahl-Rostfrei erhältlich. Die Steindolle ist aus feuerverzinktem Stahl gefertigt. Der KWS 1047 eignet sich zur Kombination mit Türschließern. Funktionsprinzip Die Tür wird bis zum Einrasten des Fanghakens gegen den Feststeller geführt. Der Rollenkloben greift in den Fanghaken ein und arretiert die Tür in geöffneter Stellung. Zum Lösen genügt ein leichter Druck auf den Betätigungsknopf bei gleichzeitigem Andrücken der Tür. Der Fanghaken gibt den Rollenkloben frei und die Tür kann geschlossen werden. Vorteile Betätigungsknopf — Einfaches Lösen durch Druck auf den Knopf, kein Werkzeug erforderlich. Türschließer-kompatibel — Kann mit Obentürschließern kombiniert werden. Robuste Bodenmontage — Steindolle zum Einmauern sorgt für dauerhaft festen Sitz. Rollenkloben in Edelstahl — Optional in Edelstahl-Rostfrei für erhöhte Korrosionsbeständigkeit. Stockschraube als Alternative — Steindolle kann durch KWS 9104.06 ersetzt werden, falls kein Einmauern möglich. Einsatzbereich Der KWS 1047 eignet sich für leichte Türen bis 40 kg im Innenbereich. Typische Einsatzorte sind Zimmertüren, Bürotüren und leichte Objekttüren, bei denen die Tür in geöffneter Position gehalten werden soll. Die Bodenmontage über Steindolle setzt voraus, dass ein Einlassen in den Boden möglich ist. Für schwerere Türen bis 80 kg bietet KWS die Modelle 1049/1050 an. Technische Daten EigenschaftWert FunktionsprinzipFanghaken mit Betätigungsknopf MontageartEinlassmontage (Steindolle in Boden) Max. Türgewicht40 kg BetätigungFußbetätigung / Betätigungsknopf Türschließer-KompatibilitätJa Gewicht (Aluminium)0,300 kg Verpackungseinheit1 Stück Material und Oberfläche BauteilMaterial GehäuseAluminium SteindolleStahl, feuerverzinkt RollenklobenStahl oder Edelstahl-Rostfrei Verfügbare Ausführungen AusführungOberfläche .02Aluminium, silberfarbig einbrennlackiert .03Aluminium, schwarz einbrennlackiert .10Aluminium, dunkelbraun einbrennlackiert .70Nach RAL (Farbton angeben) .31–.47Aluminium, eloxiert (KWS 1 bis KWS 5) Montagehinweise Die Montage erfolgt in folgenden Schritten: Steindolle am gewünschten Feststellpunkt in den Boden einlassen — passend zum versenkten Schraublochdübel. Feststeller auf die Steindolle aufschrauben und mit Schraube gegen Verdrehen sichern. Rollenkloben an der Türunterkante anschrauben. Alternativ kann die Steindolle durch eine Stockschraube KWS 9104.06 ersetzt werden, wenn ein Einmauern nicht möglich ist. Lieferumfang 1 Türfeststeller KWS 1047 mit Betätigungsknopf 1 Steindolle (Stahl, feuerverzinkt) 1 Rollenkloben Befestigungsmaterial Kombination mit Türschließern Der KWS 1047 ist für den Einsatz mit Türschließern geeignet. Der Fanghaken-Mechanismus hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Beim Lösen über den Betätigungsknopf gibt der Fanghaken den Rollenkloben frei und der Türschließer zieht die Tür selbsttätig zu. Normen und Richtlinien Der KWS 1047 ist ein mechanischer Türfeststeller ohne Brandschutzfunktion. Er darf nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden, da keine automatische Freigabe im Brandfall vorhanden ist. Für Brandschutztüren sind zugelassene Feststellanlagen nach DIBt-Richtlinie erforderlich. Häufige Fragen zum KWS 1047 Bis zu welchem Türgewicht ist der KWS 1047 geeignet?Der Feststeller ist für Türen bis maximal 40 kg ausgelegt. Wie wird die Arretierung gelöst?Ein leichter Druck auf den Betätigungsknopf bei gleichzeitigem Andrücken der Tür löst den Fanghaken. Kann der KWS 1047 mit einem Türschließer kombiniert werden?Ja. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers fest. Muss die Steindolle eingemauert werden?Die Steindolle wird standardmäßig in den Boden eingelassen. Alternativ kann eine Stockschraube KWS 9104.06 verwendet werden. Ist der Rollenkloben auch in Edelstahl erhältlich?Ja. Der Rollenkloben ist in Stahl oder Edelstahl-Rostfrei verfügbar. Kann der KWS 1047 im Außenbereich verwendet werden?Der Feststeller ist primär für den Innenbereich konzipiert. Für den Außenbereich sollte die Edelstahl-Variante des Rollenklobens gewählt werden. Was ist der Unterschied zum KWS 1049?Der KWS 1049 ist die größere Ausführung mit Fanghaken und Betätigungsknopf für Türen bis 80 kg. Welches Zubehör ist separat erhältlich?Rollenkloben KWS 1507, Steindolle KWS 9103 und Stockschraube KWS 9104 sind als Ersatzteile verfügbar. Kaufberatung Türfeststeller Fanghaken oder Magnet — welches Funktionsprinzip ist geeignet?Fanghaken-Feststeller wie der KWS 1047 halten die Tür mechanisch und sind türschließer-kompatibel. Magnetfeststeller arbeiten verschleißfrei, können aber dem Schließmoment eines Türschließers unter Umständen nicht standhalten. Wann ist eine Einlassmontage sinnvoll?Einlassmontage mit Steindolle bietet einen bündigen Bodenabschluss und hohe Stabilität. Sie setzt voraus, dass der Boden für das Einlassen geeignet ist. Alternativ gibt es Aufschraub-Varianten (z. B. KWS 1050). Kann ein Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller ohne automatische Freigabe dürfen nicht an Brandschutz- oder Rauchschutztüren verwendet werden. Hierfür sind zugelassene Feststellanlagen erforderlich. Welchen Feststeller benötige ich für Türen über 40 kg?Für Türen bis 80 kg eignet sich der KWS 1049 (mit Steindolle) oder KWS 1050 (ohne Steindolle) — beide mit Fanghaken und Betätigungsknopf. Stockschraube oder Steindolle — wann welche Befestigung?Die Steindolle wird eingemauert und eignet sich für Neubau oder grundlegende Sanierung. Die Stockschraube KWS 9104.06 ist die Alternative für nachträglichen Einbau ohne Einmauern.

KWS 2097 Bodenpuffer mit Pufferring Bodenpuffer mit umlaufendem Gummiring und Abschlusskappe mit Klemmschraube. Zwei Größen: Ø 25/35 mm (KWS 2097, 30 kg) und Ø 40/50 mm (KWS 2095, 50 kg). Aluminium, Messing oder Edelstahl-Rostfrei. VE 10/5 Stück. Kurz & Knapp Bodenpuffer mit Gummiring in 2 Größen: Ø 25/35 mm (2097) und Ø 40/50 mm (2095) Abschlusskappe mit Klemmschraube für sicheren Halt Montage: Bodenschrauben bei größtmöglichem Abstand zum Türband Material: Aluminium, Messing oder Edelstahl-Rostfrei Max. Türgewicht: 30 kg (2097) bzw. 50 kg (2095) VE: 10 Stück (2097) bzw. 5 Stück (2095) Ersatzgummi: KWS 9926 (2097), KWS 9925 (2095) Produktbeschreibung Der KWS 2097 ist ein Bodenpuffer mit umlaufendem Gummiring, der den Aufschlag der Tür abfängt und Türblatt sowie Bodenbelag schützt. Die Abschlusskappe wird mit einer Klemmschraube gesichert und kann zum Austausch des Gummirings abgenommen werden. In der kleinen Ausführung (KWS 2097, Ø 25/35 mm) eignet sich der Puffer für Türen bis 30 kg. Die größere Variante (KWS 2095, Ø 40/50 mm) bietet eine Tragfähigkeit von 50 kg. Erhältlich in Aluminium, Messing und Edelstahl-Rostfrei. Die dreiteilige Konstruktion — Grundkörper, Gummiring, Abschlusskappe — ermöglicht den einfachen Austausch des Pufferelements. Vorteile Zwei Größen — Ø 25/35 mm für leichte Türen, Ø 40/50 mm für mittelschwere Türen Klemmschraube — Abschlusskappe sicher fixiert, kein versehentliches Lösen Gummiring austauschbar — Abschlusskappe abnehmen, Ring tauschen, Kappe wieder aufsetzen Drei Materialvarianten — Aluminium, Messing und Edelstahl-Rostfrei Kompakte Optik — Zylindrisches Design fügt sich dezent in den Bodenbereich ein Einsatzbereich Der KWS 2097 eignet sich für Drehtüren bis 30 kg (bzw. KWS 2095 bis 50 kg) in folgenden Bereichen: Leichte bis mittelschwere Innentüren in Wohn- und Gewerbeimmobilien Büros, Praxen und Ladengeschäfte Hotels und Gastronomiebetriebe Repräsentative Räume mit Edelstahl- oder Messing-Ausstattung Bereiche, in denen ein wartungsfreundlicher Bodenpuffer gewünscht ist Technische Daten EigenschaftKWS 2097KWS 2095 DurchmesserØ 25/35 mmØ 40/50 mm Max. Türgewicht30 kg50 kg VE10 Stück5 Stück MontageBodenmontage (Schrauben, Klemmschraube) MaterialAluminium, Messing oder Edelstahl-Rostfrei PufferGummiring, schwarz Gewicht Alu0,045 kg0,145 kg Gewicht Messing—0,400 kg Gewicht Edelstahl—0,370 kg Material & Oberflächen Aluminium AusführungBeschreibung .70Farbig pulverbeschichtet .31Eloxiert (E5) Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt gebürstet .83Poliert Montagehinweise Die Abschlusskappe abnehmen. Den Türpuffer bei größtmöglichem Abstand zum Türband mit den mitgelieferten Schrauben auf den Boden schrauben. Abschlusskappe aufstecken und Klemmschraube sichern. Positionieren Sie den Puffer so, dass er möglichst in einem rechten Winkel auf das Türblatt trifft. Der Puffer sollte nah an der Wand stehen, um Stolpergefahren zu minimieren. Bei Fußbodenheizung vor dem Bohren die Leitungsführung prüfen. Lieferumfang KWS 2097: 10 Stück Bodenpuffer Ø 25/35 mm (bzw. KWS 2095: 5 Stück Ø 40/50 mm) Befestigungsmaterial (Schrauben, Dübel) Klemmschrauben Optionales Zubehör: KWS 9926 (Ersatzgummi für 2097), KWS 9925 (Ersatzgummi für 2093/2095). Normen & Richtlinien Türpuffer unterliegen keiner eigenen Produktnorm. Die Materialqualitäten entsprechen den gängigen Standards für Baubeschläge. Edelstahl-Rostfrei-Oberflächen erfüllen die Anforderungen an korrosionsbeständige Beschläge. Häufige Fragen zum KWS 2097 Was ist der Unterschied zwischen KWS 2097 und KWS 2095?Der KWS 2097 hat einen Durchmesser von Ø 25/35 mm und ist für Türen bis 30 kg ausgelegt (VE 10). Der KWS 2095 hat Ø 40/50 mm und hält Türen bis 50 kg stand (VE 5). Konstruktionsprinzip und Materialoptionen sind identisch. Wie wird der Gummiring getauscht?Klemmschraube lösen, Abschlusskappe abziehen, alten Gummiring entfernen, neuen Ring auflegen, Kappe wieder aufstecken und Klemmschraube anziehen. Ersatzgummi: KWS 9926 (für 2097) bzw. KWS 9925 (für 2095). Ist Messing auch für den kleinen KWS 2097 erhältlich?Die Messing- und Edelstahl-Ausführungen sind für beide Größen (2097 und 2095) erhältlich. Kann sich die Klemmschraube im Betrieb lösen?Bei korrekter Montage sitzt die Klemmschraube fest. Prüfen Sie regelmäßig den Sitz der Schraube, insbesondere bei stark frequentierten Türen. Wie unterscheidet sich der KWS 2097 vom KWS 2093?Der KWS 2093 hat einen festen Durchmesser von 50 mm und wird mit Stockschraube montiert. Der KWS 2097 ist kleiner und wird mit Schrauben direkt auf den Boden geschraubt. Für leichte Türen reicht der KWS 2097, für schwerere Türen der KWS 2093. Bodenpuffer mit Pufferring — Kaufberatung Pufferring oder durchgehende Gummikappe — was ist besser?Pufferringe (wie beim KWS 2097) sind leicht austauschbar und bieten eine umlaufende Dämpfung. Durchgehende Gummikappen (wie beim KWS 2080) sitzen fest auf dem Pufferkörper. Beide Lösungen schützen das Türblatt zuverlässig — Pufferringe sind bei Verschleiß schneller gewechselt. Welche Größe für welches Türgewicht?Bis 30 kg: KWS 2097 (Ø 25/35 mm). Bis 50 kg: KWS 2095 (Ø 40/50 mm) oder KWS 2093 (Ø 50 mm). Über 50 kg: KWS 2090 (80 kg) oder gefederte Türpuffer. Wann brauche ich einen gefederten Türpuffer statt eines Bodenpuffers?Gefederte Türpuffer empfehlen sich bei schweren Türen (über 50–80 kg) oder wenn Türen mit Schwung geöffnet werden. Die Feder absorbiert die kinetische Energie und schont Puffer, Boden und Türblatt.

KWS 1091/1092 Türfeststeller mit Abschließvorrichtung Kurz & Knapp Fanghaken-Türfeststeller mit Abschließvorrichtung für Türen bis 100 kg Abschließvorrichtung verhindert Betätigung des Fanghakens — offen arretierte Tür kann nicht geschlossen werden KWS 1091: Steindolle zum Einmauern (Neubau) / KWS 1092: Aufschrauben mit Dübeln (Bestand) Aluminium-Gehäuse, Rollenkloben Stahl oder Edelstahl-Rostfrei 2 Schlüssel im Lieferumfang Produktbeschreibung Der KWS 1091/1092 ist ein Fanghaken-Türfeststeller mit integrierter Abschließvorrichtung zur mechanischen Arretierung von Türen bis 100 kg. Die Abschließvorrichtung bewirkt, dass der Fanghaken nicht betätigt werden kann — eine offen arretierte Tür lässt sich somit nicht schließen. Damit eignet sich der Feststeller für Bereiche, in denen das unkontrollierte Schließen einer Tür verhindert werden muss. Beide Ausführungen unterscheiden sich in der Bodenmontage: Der KWS 1091 wird mit einer Steindolle im Boden eingelassen und vergossen — geeignet für Neubau und Rohbau. Der KWS 1092 wird mit vier Schrauben und Dübeln auf den Boden aufgeschraubt und eignet sich für Bestandsgebäude und Nachrüstung. Der Rollenkloben wird an der Tür montiert und ist in Stahl oder Edelstahl-Rostfrei erhältlich. Ein gefederter Gummipuffer schützt Tür und Wand beim Anschlag. Funktionsprinzip Der KWS 1091/1092 arbeitet nach dem Fanghaken-Prinzip mit zusätzlicher Abschließvorrichtung: Feststellen: Tür bis zum Anschlag gegen den Feststeller führen. Der Fanghaken rastet automatisch am Rollenkloben ein und hält die Tür in geöffneter Position. Lösen: Fanghaken mit dem Fuß betätigen und gleichzeitig die Tür leicht andrücken. Der Haken gibt den Rollenkloben frei. Ausschalthebel: Hebel von Position A nach B schalten — die Arretierung wird aufgehoben, der Feststeller fungiert nur noch als gefederter Puffer. Abschließen: Abschließvorrichtung sperrt den Fanghaken — er kann nicht betätigt werden. Eine offen arretierte Tür bleibt offen, bis die Vorrichtung mit dem Schlüssel entsperrt wird. Die Bedienung erfolgt über Fußbetätigung — kein Bücken erforderlich. Das Abschließen erfolgt per Schlüssel. Vorteile Abschließvorrichtung — Verhindert unbefugtes Schließen der arretierten Tür Sichere Feststellung — Fanghaken rastet mechanisch ein, kein versehentliches Lösen Fußbedienung — Feststellen und Lösen ohne Bücken Zwei Montagevarianten — KWS 1091 für Neubau (Steindolle), KWS 1092 für Nachrüstung (Aufschrauben) 100 kg Türgewicht — Geeignet für schwere Innentüren Gefederter Gummipuffer — Schützt Tür und Wandoberfläche beim Anschlag 2 Schlüssel inklusive — Sofort einsatzbereit Einsatzbereich Innentüren bis 100 kg Türgewicht Bereiche, in denen das unkontrollierte Schließen einer offenstehenden Tür verhindert werden muss Gewerbe- und Objekttüren mit kontrollierten Öffnungszeiten KWS 1091: Neubau und Rohbau (Steindolle muss im Boden vergossen werden) KWS 1092: Bestandsgebäude und Nachrüstung (Aufschraubmontage) Kombination mit Türschließern möglich Technische Daten EigenschaftWert FunktionsprinzipFanghaken mit Fußbetätigung und Abschließvorrichtung Max. Türgewicht100 kg Material GehäuseAluminium Material Steindolle (KWS 1091)Stahl feuerverzinkt Material RollenklobenStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz AbschließvorrichtungJa, 2 Schlüssel im Lieferumfang Gewicht KWS 10910,870 kg Gewicht KWS 10920,580 kg Verpackungseinheit1 Stück Material & Oberfläche BauteilMaterial GehäuseAluminium Steindolle (KWS 1091)Stahl feuerverzinkt RollenklobenStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz Oberflächenausführungen: Aluminium silberfarbig eloxiert E5 (Endungen .02, .03, .10, .70, .31–.47). Varianten ArtikelnummerAusführungBeschreibung KWS 1091.02.02Mit Steindolle, Alu eloxiert E5 KWS 1092.02.02Ohne Steindolle (Aufschrauben), Alu eloxiert E5 Weitere Ausführungen (.03, .10, .70, .31–.47) auf Anfrage. KWS 1091 vs. KWS 1092 — Vergleich EigenschaftKWS 1091KWS 1092 Montage BodenSteindolle einmauernAufschrauben mit Dübeln Gewicht0,870 kg0,580 kg Geeignet fürNeubau (Rohbau)Bestand / Nachrüstung AbschließvorrichtungJaJa Montagehinweise KWS 1091 (mit Steindolle) Steindolle in den Boden einlassen und vergießen Nach vollständigem Aushärten den Feststeller auf die Steindolle aufsetzen Rollenkloben an der Tür montieren KWS 1092 (Aufschraubmontage) Feststeller mit 4 Schrauben und Dübeln auf dem Boden befestigen Rollenkloben an der Tür montieren Montageanleitung und Bohrschablone liegen bei. Abschließvorrichtung wird werksseitig vormontiert geliefert. Lieferumfang 1 x KWS Türfeststeller (1091 oder 1092) mit Abschließvorrichtung 1 x Rollenkloben 2 x Schlüssel für Abschließvorrichtung Befestigungsmaterial Montageanleitung und Bohrschablone Kombination mit Türschließern Der KWS 1091/1092 ist mit Türschließern kombinierbar. Der Fanghaken hält die Tür mechanisch in geöffneter Position, auch gegen die Schließkraft des Türschließers. Nach Lösen des Fanghakens schließt der Türschließer die Tür selbsttätig. Bei aktivierter Abschließvorrichtung bleibt die Tür arretiert — der Türschließer kann die Tür nicht schließen, bis die Vorrichtung entriegelt und der Fanghaken gelöst wird. Zubehör KWS 1610 — Unterlage für 20 mm Höhenausgleich Normen & Richtlinien Detaillierte Angaben zu anwendbaren Normen entnehmen Sie dem aktuellen KWS-Katalog und den technischen Datenblättern. Häufige Fragen Was bewirkt die Abschließvorrichtung?Die Abschließvorrichtung sperrt den Fanghaken, sodass er nicht betätigt werden kann. Eine offen arretierte Tür kann nicht geschlossen werden, solange die Vorrichtung abgeschlossen ist. Was ist der Unterschied zwischen KWS 1091 und KWS 1092?Der KWS 1091 wird mit einer Steindolle im Boden eingemauert und eignet sich für Neubau. Der KWS 1092 wird mit Schrauben und Dübeln auf den Boden aufgeschraubt und ist für Bestandsgebäude und Nachrüstung geeignet. Wie schwer darf die Tür maximal sein?Der KWS 1091/1092 ist für Türen bis 100 kg Türgewicht ausgelegt. Wie viele Schlüssel sind im Lieferumfang enthalten?2 Schlüssel werden mitgeliefert. Ersatzschlüssel sind über KWS erhältlich. Kann der Feststeller mit einem Türschließer verwendet werden?Ja. Der Fanghaken hält die Tür auch gegen die Schließkraft eines Türschließers in geöffneter Position. Bei aktivierter Abschließvorrichtung bleibt die Tür arretiert. Was macht der Ausschalthebel?Der Ausschalthebel (Position A nach B) hebt die Arretierung auf. Der Feststeller fungiert dann nur noch als gefederter Puffer ohne Feststellfunktion. Worin unterscheidet sich der KWS 1091/1092 vom KWS 1051/1052?Der KWS 1091/1092 verfügt zusätzlich über eine Abschließvorrichtung, die das unbefugte Lösen des Fanghakens verhindert. Der KWS 1051/1052 hat keine Abschließvorrichtung. Wie wird die Tür gelöst?Abschließvorrichtung mit dem Schlüssel entsperren, dann den Fanghaken mit dem Fuß betätigen und gleichzeitig die Tür leicht andrücken. Kaufberatung Türfeststeller Wann ist eine Abschließvorrichtung sinnvoll?Immer dann, wenn verhindert werden soll, dass eine offen arretierte Tür unkontrolliert geschlossen wird — etwa bei Veranstaltungen, in Durchgangsbereichen mit hohem Publikumsverkehr oder wenn das Schließen nur durch autorisiertes Personal erfolgen soll. Fanghaken oder Tretbolzen — welches Prinzip für welchen Einsatz?Fanghaken-Türfeststeller wie der KWS 1091/1092 eignen sich für schwere Türen bis 100 kg und bieten eine sichere mechanische Arretierung. Tretbolzen-Feststeller sind kompakter und für leichtere Türen bis 40 kg konzipiert. Neubau oder Nachrüstung — welche Variante wählen?Im Neubau den KWS 1091 mit Steindolle einplanen. Bei Nachrüstung im Bestand den KWS 1092 mit Aufschraubmontage verwenden — kein Eingriff in den Boden nötig. Ist ein Höhenausgleich möglich?Ja. Die Unterlage KWS 1610 gleicht einen Höhenunterschied von 20 mm aus. Welcher Feststeller für Türen über 100 kg?Für Türen bis 120 kg den KWS 1110 in schwerer Ausführung verwenden. Passende Produkte KWS 1610 — Unterlage 20 mm Höhenausgleich KWS 1051/1052 — Türfeststeller mit Fanghaken ohne Abschließvorrichtung KWS 1110 — Türfeststeller mit Fanghaken, schwere Ausführung bis 120 kg KWS 1081/1082 — Türfeststeller mit Tretbolzen (Alternative für leichtere Türen bis 40 kg)
