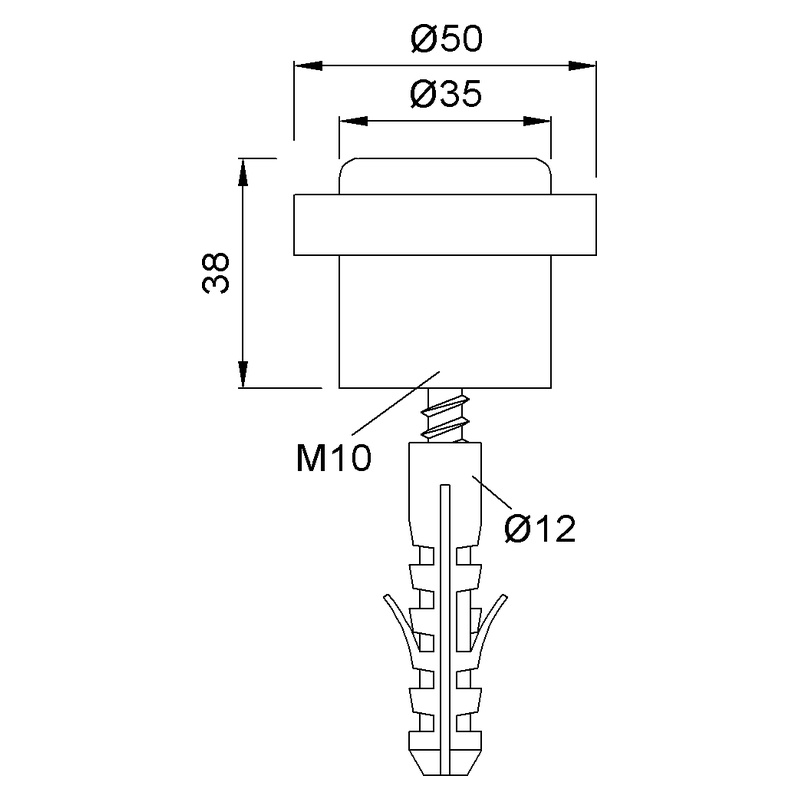

KWS 2093 Bodenpuffer Ø 50 mm

KWS 1026/1028 — Türfeststeller mit Tretbolzen Kurz & Knapp Tretbolzen-Türfeststeller mit Konterfeder (serienmäßig) KWS 1026: 30 mm Hub — KWS 1028: 50 mm Hub Max. Türgewicht: 40 kg Material: Stahl, Messing oder Edelstahl-Rostfrei Gummistopfen schwarz, Bodenbuchse zum Einlassen Montageanleitung und Bohrschablone im Lieferumfang Produktbeschreibung Der KWS 1026/1028 ist ein Türfeststeller mit Tretbolzen für Türen bis 40 kg. Der Feststeller wird an der Türunterkante montiert. Durch Treten auf den Bolzen fährt dieser aus und rastet in eine im Boden eingelassene Buchse ein. Die serienmäßige Konterfeder erhöht den Anpressdruck und sorgt für sicheren Halt. Beide Modelle unterscheiden sich im Hub: KWS 1026 hat 30 mm, KWS 1028 hat 50 mm Hub. Der größere Hub des KWS 1028 eignet sich für Situationen mit größerem Bodenabstand oder dickeren Bodenbelägen. Das Gehäuse ist in Stahl (verzinkt), Messing und Edelstahl-Rostfrei erhältlich. Funktionsprinzip Der Tretbolzen wird durch Fußbetätigung nach unten gedrückt und rastet in der Bodenbuchse ein. Die Konterfeder verstärkt den Anpressdruck des Bolzens in der Buchse. Ein Gummistopfen (schwarz) am unteren Ende des Bolzens dämpft den Kontakt und schützt den Bodenbelag. Zum Lösen wird der Tretbolzen erneut mit dem Fuß betätigt. Der Bolzen fährt aus der Buchse und wird durch die Feder in die Ausgangsposition zurückgezogen. Vorteile Konterfeder serienmäßig — Erhöhter Anpressdruck für zuverlässigen Halt in der Bodenbuchse. Drei Materialvarianten — Stahl, Messing und Edelstahl-Rostfrei für unterschiedliche Anforderungen. Zwei Hubhöhen — 30 mm (KWS 1026) oder 50 mm (KWS 1028) je nach Einbausituation. Einfache Fußbetätigung — Feststellen und Lösen ohne Bücken. Bohrschablone beiliegend — Erleichtert die exakte Positionierung der Bodenbuchse. Einsatzbereich Der KWS 1026/1028 eignet sich für leichte Türen bis 40 kg im Innenbereich. Typische Einsatzorte sind Zimmertüren, Bürotüren und leichte Objekttüren. Der Tretbolzen-Feststeller ist besonders geeignet, wenn die Tür häufig in geöffneter Position gehalten werden soll und eine schnelle Fußbetätigung gewünscht ist. KWS 1028 mit 50 mm Hub wird bevorzugt, wenn ein größerer Abstand zwischen Türunterkante und Boden vorliegt oder dickere Bodenbeläge verbaut sind. Technische Daten EigenschaftKWS 1026KWS 1028 FunktionsprinzipTretbolzenTretbolzen Hub30 mm50 mm Max. Türgewicht40 kg40 kg KonterfederSerienmäßigSerienmäßig StopfenGummi, schwarzGummi, schwarz Abstand Unterkante Tür bis Stopfen5–10 mm5–10 mm Gewicht Stahl0,320 kg0,340 kg Gewicht Messing0,330 kg0,350 kg Gewicht Edelstahl0,320 kg0,340 kg Verpackungseinheit1 Stück1 Stück Material und Oberfläche BauteilMaterial GehäuseStahl, Messing oder Edelstahl-Rostfrei TretbolzenStahl, verzinkt StopfenGummi, schwarz BodenbuchsePassend zum Gehäusematerial Verfügbare Ausführungen AusführungOberfläche .02Aluminium, silberfarbig einbrennlackiert .03Aluminium, schwarz einbrennlackiert .10Aluminium, dunkelbraun einbrennlackiert .70Nach RAL (Farbton angeben) .62Messing, matt .66Messing, poliert .82Edelstahl-Rostfrei, matt .83Edelstahl-Rostfrei, poliert Artikelvarianten ArtikelnummerVarianteHub KWS 1026.02KWS 1026 — Tretbolzen30 mm KWS 1028.02KWS 1028 — Tretbolzen50 mm Beide Varianten sind in allen aufgeführten Oberflächenausführungen erhältlich. Der Suffixcode (.02, .62, .82 etc.) entspricht der gewählten Oberfläche. Vergleich: KWS 1026 vs. KWS 1028 MerkmalKWS 1026KWS 1028 Hub30 mm50 mm Max. Türgewicht40 kg40 kg KonterfederSerienmäßigSerienmäßig Gewicht (Stahl)0,320 kg0,340 kg Gewicht (Messing)0,330 kg0,350 kg Gewicht (Edelstahl)0,320 kg0,340 kg EinsatzStandard-BodenabstandGrößerer Bodenabstand / dicker Belag KWS 1026 (30 mm Hub) ist die Standardausführung. KWS 1028 (50 mm Hub) wird gewählt, wenn ein größerer Abstand zwischen Türunterkante und Boden überbrückt werden muss. Montagehinweise Die Montage erfolgt in folgenden Schritten: Befestigungslasche mit 3 Schrauben an der Türunterkante anschrauben. Tretbolzen in die Befestigungslasche einsetzen. Der Abstand Unterkante Tür bis Stopfen soll 5–10 mm betragen. Bodenbuchse am gewünschten Feststellpunkt in den Boden einlassen. Eine Montageanleitung und Bohrschablone liegen dem Produkt bei. Die Bohrschablone erleichtert die exakte Positionierung der Bodenbuchse. Lieferumfang 1 Tretbolzen-Türfeststeller KWS 1026 oder KWS 1028 1 Befestigungslasche mit Schrauben 1 Bodenbuchse Montageanleitung Bohrschablone Kombination mit Türschließern Der KWS 1026/1028 ist für den Einsatz mit Türschließern geeignet. Der Tretbolzen rastet in der Bodenbuchse ein und hält die Tür gegen die Schließkraft des Türschließers. Die Konterfeder erhöht den Anpressdruck und unterstützt den sicheren Halt auch bei Zugluft. Normen und Richtlinien Der KWS 1026/1028 ist ein mechanischer Türfeststeller ohne Brandschutzfunktion. Er darf nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden, da keine automatische Freigabe im Brandfall vorhanden ist. Für Brandschutztüren sind zugelassene Feststellanlagen nach DIBt-Richtlinie erforderlich. Häufige Fragen zum KWS 1026/1028 Was ist der Unterschied zwischen KWS 1026 und KWS 1028?KWS 1026 hat 30 mm Hub, KWS 1028 hat 50 mm Hub. Der größere Hub eignet sich bei größerem Bodenabstand oder dickeren Bodenbelägen. Bis zu welchem Türgewicht sind die Feststeller geeignet?Beide Modelle sind für Türen bis maximal 40 kg ausgelegt. Was bewirkt die Konterfeder?Die serienmäßige Konterfeder erhöht den Anpressdruck des Tretbolzens in der Bodenbuchse und sorgt für zuverlässigeren Halt. Welchen Abstand muss die Türunterkante zum Boden haben?Der Abstand Unterkante Tür bis Stopfen soll 5–10 mm betragen. Gibt es Ersatzgummis für den Stopfen?Ja. Ersatzgummis sind unter der Artikelnummer KWS 9907 erhältlich. In welchen Materialien ist der KWS 1026/1028 erhältlich?Stahl (Tretbolzen verzinkt), Messing (matt oder poliert) und Edelstahl-Rostfrei (matt oder poliert). Kann der Tretbolzen mit einem Türschließer kombiniert werden?Ja. Der Tretbolzen hält die Tür gegen die Schließkraft des Türschließers. Die Konterfeder unterstützt den Halt. Liegt eine Bohrschablone bei?Ja. Montageanleitung und Bohrschablone sind im Lieferumfang enthalten. Kaufberatung Türfeststeller Tretbolzen oder Fanghaken — welches Funktionsprinzip?Tretbolzen (KWS 1026/1028) werden mit dem Fuß betätigt und eignen sich für Türen bis 40 kg. Fanghaken (KWS 1047, 1049/1050) rasten beim Öffnen ein und tragen bis 80 kg. Tretbolzen sind kompakter, Fanghaken halten schwere Türen sicherer. 30 mm oder 50 mm Hub — wann welchen wählen?30 mm Hub (KWS 1026) ist die Standardwahl bei normalem Bodenabstand. 50 mm Hub (KWS 1028) wird benötigt, wenn der Bodenabstand größer ist oder ein dicker Bodenbelag (z. B. Teppich, Fliese auf Estrich) vorliegt. Kann ein Tretbolzen an Brandschutztüren verwendet werden?Nein. Mechanische Türfeststeller ohne automatische Freigabe dürfen nicht an Brandschutz- oder Rauchschutztüren eingesetzt werden. Hierfür sind zugelassene Feststellanlagen erforderlich. Stahl, Messing oder Edelstahl — welches Material?Stahl ist die günstigste Variante (Tretbolzen verzinkt). Messing (matt oder poliert) für repräsentative Bereiche. Edelstahl-Rostfrei für höhere Korrosionsbeständigkeit und pflegeleichte Oberfläche. Welcher Türfeststeller für Türen über 40 kg?Für Türen bis 80 kg eignen sich die Fanghaken-Feststeller KWS 1049 (mit Steindolle) oder KWS 1050 (Aufschraubmontage). Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, Türschließer TS 5000 mit mechanischer Feststellung. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen. Passende Produkte KWS 9907 — Ersatzgummi für Tretbolzen-Feststeller. KWS 1047 — Fanghaken-Türfeststeller mit Betätigungsknopf für Türen bis 40 kg. KWS 1049/1050 — Fanghaken-Türfeststeller mit Betätigungsknopf für Türen bis 80 kg.

KWS 1110 Türfeststeller mit Fanghaken — Schwere Ausführung Kurz & Knapp Fanghaken-Türfeststeller in schwerer Ausführung für Türen bis 120 kg Fußbetätigung — Tür gegen Feststeller führen bis Fanghaken einrastet Aufschraubmontage über Feststellermontageplatte Aluminium-Gehäuse, Rollenkloben Stahl oder Edelstahl-Rostfrei Befestigungsmaterial im Lieferumfang Produktbeschreibung Der KWS 1110 ist ein Fanghaken-Türfeststeller in schwerer Ausführung zur mechanischen Arretierung von Türen bis 120 kg. Er ist damit für schwerere Türen ausgelegt als die Standardmodelle der KWS-Türfeststeller-Serie. Die Montage erfolgt über eine Feststellermontageplatte, die mit zwei Schrauben und einzulassenden Dübeln auf den Boden geschraubt wird. Der Feststeller wird auf die Montageplatte aufgesetzt und mit zwei seitlichen Schrauben arretiert. Diese zweiteilige Montage ermöglicht eine exakte Ausrichtung nach dem Einbau. Der Rollenkloben wird an der Tür montiert und ist in Stahl oder Edelstahl-Rostfrei erhältlich. Ein gefederter Gummipuffer in Schwarz schützt Tür und Wand beim Anschlag. Funktionsprinzip Der KWS 1110 arbeitet nach dem Fanghaken-Prinzip: Feststellen: Tür bis zum Anschlag gegen den Feststeller führen. Der Fanghaken rastet automatisch am Rollenkloben ein und hält die Tür in geöffneter Position. Lösen: Fanghaken mit dem Fuß betätigen und gleichzeitig die Tür leicht andrücken. Der Haken gibt den Rollenkloben frei. Ausschalthebel: Hebel von Position A nach B schalten — die Arretierung wird aufgehoben, der Feststeller fungiert nur noch als gefederter Puffer. Die Bedienung erfolgt ausschließlich über Fußbetätigung — kein Bücken erforderlich. Vorteile 120 kg Türgewicht — Schwere Ausführung für besonders schwere Türen Sichere Feststellung — Fanghaken rastet mechanisch ein, kein versehentliches Lösen Fußbedienung — Feststellen und Lösen ohne Bücken Zweiteilige Montage — Montageplatte und Feststeller separat montierbar, exakte Ausrichtung möglich Befestigungsmaterial inklusive — Sofort montagefertig Gefederter Gummipuffer — Schützt Tür und Wandoberfläche beim Anschlag Einsatzbereich Innentüren bis 120 kg Türgewicht Schwere Objekt- und Gewerbetüren, die ein verstärktes Feststellsystem erfordern Bereiche mit häufigem Offenhalten schwerer Türen Aufschraubmontage — geeignet für Neubau und Bestandsgebäude Kombination mit Türschließern möglich Technische Daten EigenschaftWert FunktionsprinzipFanghaken mit Fußbetätigung AusführungSchwere Ausführung Max. Türgewicht120 kg Material GehäuseAluminium Material RollenklobenStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz MontageFeststellermontageplatte (Aufschrauben) Gewicht0,600 kg Verpackungseinheit1 Stück Material & Oberfläche BauteilMaterial GehäuseAluminium Rollenkloben (Ausf. .02, .03, .10, .70)Stahl Rollenkloben (Ausf. .31–.47)Edelstahl-Rostfrei MontageplatteStahl PufferGummi, gefedert, schwarz Oberflächenausführungen mit Rollenkloben Stahl: .02, .03, .10, .70. Ausführungen mit Rollenkloben Edelstahl-Rostfrei: .31–.47 (eloxiert E5/E6). Montagehinweise Bodenmontage Feststellermontageplatte mit 2 Schrauben und einzulassenden Dübeln auf den Boden schrauben Feststeller auf die Montageplatte aufsetzen Feststeller mit den 2 seitlichen Schrauben auf der Unterplatte arretieren Türmontage Rollenkloben an der Tür montieren Die zweiteilige Montage (Platte + Feststeller) ermöglicht eine nachträgliche Feinjustierung der Position. Montageanleitung liegt bei. Lieferumfang 1 x KWS 1110 Türfeststeller (schwere Ausführung) 1 x Feststellermontageplatte 1 x Rollenkloben Befestigungsmaterial (Schrauben, Dübel) Montageanleitung Kombination mit Türschließern Der KWS 1110 ist mit Türschließern kombinierbar. Der Fanghaken hält die Tür mechanisch in geöffneter Position, auch gegen die Schließkraft des Türschließers. Nach Lösen des Fanghakens schließt der Türschließer die Tür selbsttätig. Durch die Auslegung bis 120 kg eignet sich der KWS 1110 auch für schwere Türen mit leistungsstarken Türschließern (EN-Größen 4–6). Zubehör KWS 1610 — Unterlage für 20 mm Höhenausgleich Normen & Richtlinien Detaillierte Angaben zu anwendbaren Normen entnehmen Sie dem aktuellen KWS-Katalog und den technischen Datenblättern. Häufige Fragen Für welches Türgewicht ist der KWS 1110 ausgelegt?Der KWS 1110 ist in schwerer Ausführung für Türen bis 120 kg konzipiert — 20 kg mehr als die Standardmodelle KWS 1051/1052. Wie wird der KWS 1110 montiert?Über eine Feststellermontageplatte, die mit 2 Schrauben und Dübeln auf den Boden geschraubt wird. Der Feststeller wird aufgesetzt und seitlich arretiert. Gibt es eine Variante mit Steindolle?Nein. Der KWS 1110 ist ausschließlich als Aufschraubvariante mit Montageplatte erhältlich. Kann der Feststeller mit einem Türschließer verwendet werden?Ja. Der Fanghaken hält die Tür auch gegen die Schließkraft eines Türschließers in geöffneter Position. Was macht der Ausschalthebel?Der Ausschalthebel (Position A nach B) hebt die Arretierung auf. Der Feststeller fungiert dann nur noch als gefederter Puffer ohne Feststellfunktion. Worin unterscheidet sich der KWS 1110 vom KWS 1051/1052?Der KWS 1110 ist für 120 kg statt 100 kg ausgelegt und wird über eine Feststellermontageplatte montiert. Die Modelle KWS 1051/1052 bieten Steindolle oder Aufschraubmontage direkt. Welche Rollenkloben-Materialien stehen zur Verfügung?Stahl (Ausführungen .02, .03, .10, .70) oder Edelstahl-Rostfrei (Ausführungen .31–.47). Gibt es den KWS 1110 mit Abschließvorrichtung?Nein. Für eine Abschließvorrichtung den KWS 1091/1092 verwenden (bis 100 kg). Kaufberatung Türfeststeller Welcher Feststeller für schwere Türen über 100 kg?Der KWS 1110 in schwerer Ausführung ist für Türen bis 120 kg ausgelegt. Für Türen bis 100 kg reichen die Standardmodelle KWS 1051/1052 oder KWS 1091/1092 (mit Abschließvorrichtung). Fanghaken oder Tretbolzen — welches Prinzip für welchen Einsatz?Fanghaken-Türfeststeller wie der KWS 1110 eignen sich für schwere Türen und bieten eine sichere mechanische Arretierung. Tretbolzen-Feststeller sind kompakter und für leichtere Türen bis 40 kg konzipiert. Stahl- oder Edelstahl-Rollenkloben?Stahl-Rollenkloben sind die Standardausführung. Edelstahl-Rostfrei empfiehlt sich bei höheren Anforderungen an Korrosionsbeständigkeit oder wenn die sichtbare Optik matt gebürstet gewünscht ist. Ist ein Höhenausgleich möglich?Ja. Die Unterlage KWS 1610 gleicht einen Höhenunterschied von 20 mm aus. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 Feststellanlage. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

KWS 2022 Bodenpuffer mit Stockschraube Bodenpuffer mit M10 × 80 Stockschraube zum Aufschrauben für Türen bis 40 kg. Erhältlich in Aluminium und Messing. Kurz & Knapp Bodenpuffer mit M10 × 80 Stockschraube — besonders stabile Verankerung Max. Türgewicht 40 kg Material: Aluminium oder Messing Gummipuffer schwarz (auf Anfrage weiß) Verdrehsicherung durch zusätzliche Schraube Verpackungseinheit: 10 Stück Produktbeschreibung Der KWS 2022 ist ein Bodenpuffer mit integrierter M10 × 80 Stockschraube. Die Stockschraube wird direkt in den Boden geschraubt und bietet eine besonders stabile Verankerung. Eine zusätzliche Schraube verhindert das Verdrehen des Türpuffers. Der Gummipuffer ist standardmäßig schwarz und auf Anfrage in Weiß lieferbar. Der KWS 2022 ist in Aluminium und Messing erhältlich und eignet sich für Türen bis 40 kg. Vorteile Stockschrauben-Befestigung — Besonders stabile Verankerung im Boden Hohe Belastbarkeit — Für Türen bis 40 kg ausgelegt Verdrehsicherung — Zusätzliche Schraube verhindert Verdrehen Zwei Materialoptionen — Aluminium und Messing Große Farbauswahl — Einbrennlackiert, eloxiert oder pulverbeschichtet Robuste Bauform — Höheres Eigengewicht für standfesten Sitz Einsatzbereich Der KWS 2022 eignet sich für leichte bis mittelschwere Türen bis 40 kg: Innentüren in Wohn- und Gewerbebauten Bereiche mit hoher Frequentierung, in denen eine besonders stabile Verankerung erforderlich ist Öffentliche Gebäude: Schulen, Krankenhäuser, Verwaltung Mineralische Böden (Beton, Estrich, Fliesen) — ideal für Stockschraubenmontage Nachrüstung an bestehenden Türen Technische Daten EigenschaftWert TypBodenpuffer mit Stockschraube MontageBodenmontage (M10 × 80 Stockschraube) Max. Türgewicht40 kg MaterialAluminium oder Messing PufferGummi, schwarz (auf Anfrage weiß) VerdrehsicherungZusätzliche Schraube Gewicht (Aluminium)0,150 kg Gewicht (Messing)0,250 kg Verpackungseinheit10 Stück Material & Oberflächen Aluminium AusführungBeschreibung .02Silberfarbig einbrennlackiert .10Dunkelbraun einbrennlackiert .03Schwarz einbrennlackiert .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert .71RAL 9010 reinweiß pulverbeschichtet .72RAL 9016 verkehrsweiß pulverbeschichtet .76RAL 3003 rubinrot pulverbeschichtet .75RAL 5003 saphirblau pulverbeschichtet .74RAL 8077 dunkelbraun pulverbeschichtet .77DB 703 anthrazit pulverbeschichtet .73RAL 9005 schwarz matt pulverbeschichtet Messing AusführungBeschreibung .62Matt .66Poliert Montagehinweise Den Türpuffer bei größtmöglichem Abstand zum Türband mit einer M10 × 80 Stockschraube auf den Boden schrauben. Ein Verdrehen des Türpuffers wird durch Anbringen einer zusätzlichen Schraube verhindert. Hinweise Geeigneter Untergrund: Beton, Estrich, mineralische Böden Vorbohrung und Dübel für die Stockschraube beachten Größtmöglichen Abstand zum Türband einhalten Lieferumfang 1× KWS 2022 Bodenpuffer 1× M10 × 80 Stockschraube 1× Gummipuffer, schwarz Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2022 Worin unterscheidet sich die Stockschrauben-Montage von der Dübelmontage?Die Stockschraube (M10 × 80) wird direkt in den Boden geschraubt und bietet eine besonders stabile, dauerhafte Verankerung. Die Dübelmontage (z. B. KWS 2001) verwendet eine Schraube mit Dübel und ist flexibler bei verschiedenen Untergründen. Für welches Türgewicht ist der KWS 2022 geeignet?Für Türen bis maximal 40 kg. Ist der Gummipuffer austauschbar?Ja. Als Ersatzgummi steht KWS 9916 zur Verfügung. Warum ist der KWS 2022 schwerer als der KWS 2001?Der KWS 2022 hat eine robustere Bauform mit Stockschraube. Das Aluminiummodell wiegt 0,150 kg (KWS 2001: 0,065 kg), das Messingmodell 0,250 kg. Eignet sich der KWS 2022 für Holzböden?Die M10 × 80 Stockschraube ist primär für mineralische Untergründe (Beton, Estrich) konzipiert. Für Holzböden sind Bodenpuffer mit Dübelmontage (z. B. KWS 2001, 2003) besser geeignet. Kaufberatung: Türpuffer wählen Stockschraube oder Dübelmontage — was ist stabiler?Die Stockschraubenmontage (KWS 2022) bietet eine besonders feste Verankerung in mineralischen Böden. Die Dübelmontage (KWS 2001, 2003) ist vielseitiger und für verschiedene Untergründe geeignet. Aluminium oder Messing — welches Material?Aluminium ist leichter (0,150 kg) und wirtschaftlicher. Messing (0,250 kg) bietet eine hochwertige Optik für repräsentative Bereiche und ist in matter oder polierter Ausführung erhältlich. Welcher Bodenpuffer für stark frequentierte Bereiche?Für Bereiche mit hoher Frequentierung empfiehlt sich der KWS 2022 mit Stockschraube dank seiner besonders stabilen Verankerung. Alternativ bieten die flachen Bodenpuffer KWS 2001 (50 kg) und KWS 2003 (40 kg) eine solide Basis mit Dübelmontage.

Pfostenpuffer KWS 2910 / KWS 2920Edelstahl-Pfosten mit integriertem Wandpuffer KWS 2049 — Einmauern oder Aufschrauben, bis 100 kg Kurz & KnappEdelstahl-Pfosten mit integriertem gefedertem Wandpuffer (KWS 2049)KWS 2910: Einmauern / KWS 2920: Aufschrauben (3 Schrauben)Standardhöhe 1000 mm, Sondermaße auf AnfrageTürgewicht bis 100 kgPufferposition X: min. 55 mm, empfohlen 55–300 mmVE: 1 Stück KWS 2910 / 2920 — BeschreibungDie Pfostenpuffer KWS 2910 (Einmauern) und KWS 2920 (Aufschrauben) sind freistehende Edelstahl-Pfosten mit einem integrierten gefederten Wandpuffer vom Typ KWS 2049. Sie werden dort eingesetzt, wo kein Wandanschluss vorhanden ist — z. B. als freistehender Türstopper vor Glasfassaden, Geländern oder im Freien.Der Pfosten hat eine Standardhöhe von 1000 mm (maximal empfohlen 1100 mm). Die Position des Puffers am Pfosten (Maß X) ist variabel zwischen 55 mm und 300 mm. Sondermaße sind auf Anfrage möglich. Vorteile & BesonderheitenFreistehend — kein Wandanschluss erforderlichIntegrierter KWS 2049 — bewährter gefederter WandpufferEdelstahl-Rostfrei — witterungsbeständig und langlebigVariable Pufferposition — Maß X: 55–300 mm ab PfostenoberseiteSondermaße — Pfostenhöhe und Pufferposition auf Anfrage anpassbarMade in Germany — Woelm GmbH, Heiligenhaus EinsatzbereichPfostenpuffer eignen sich überall dort, wo kein Wandanschluss für einen klassischen Wand- oder Bodenpuffer vorhanden ist:Freistehende Türstopper vor GlasfassadenEingangsbereiche ohne Wand hinter der TürTerrassen und AußenbereicheGeländer- und BrüstungsbereicheRepräsentative Eingänge Technische DatenEigenschaftKWS 2910 (Einmauern)KWS 2920 (Aufschrauben)ProdukttypPfostenpuffer EinmauernPfostenpuffer AufschraubenMax. Türgewicht100 kg100 kgMaterialEdelstahl-RostfreiEdelstahl-RostfreiPufferKWS 2049 (gefedert)KWS 2049 (gefedert)Höhe HStandard 1000 mm (max. 1100 mm)Standard 1000 mm (max. 1100 mm)Maß X (Pufferposition)min. 55 mm, empf. 55–300 mmmin. 55 mm, empf. 55–300 mmMontageBoden einlassenBoden aufschrauben (3 Schrauben)Gewicht7,000 kg6,000 kgVE1 Stück1 Stück Varianten nach PuffertypModellMontageIntegrierter PufferKWS 2910EinmauernKWS 2049 (Standard-Wandpuffer)KWS 2911EinmauernKWS 2051 (einstellbar ±10°)KWS 2912EinmauernKWS 9916 (Ersatzpuffer)KWS 2920AufschraubenKWS 2049 (Standard-Wandpuffer)KWS 2921AufschraubenKWS 2051 (einstellbar ±10°)KWS 2922AufschraubenKWS 9916 (Ersatzpuffer) Vergleich: KWS 2910 vs. KWS 2920KriteriumKWS 2910 (Einmauern)KWS 2920 (Aufschrauben)MontagePfosten in den Boden einlassenGrundplatte aufschrauben (3 Schrauben)EinbausituationNeubau, Rohbau, EstrichNachträglicher Einbau, BestandsbodenOptikBündig, keine sichtbare GrundplatteGrundplatte sichtbarGewicht7,000 kg6,000 kgDemontageNicht zerstörungsfrei möglichSchrauben lösen Material & OberflächeEdelstahl-Rostfrei: .82 mattEinbrennlackiert: .02 silberfarbigPulverbeschichtet: .77 DB 703 anthrazit, .73 RAL 9005 schwarz matt, .70 nach RAL MontagehinweiseKWS 2910 (Einmauern)Position bei größtmöglichem Abstand zum Türband wählen.Aussparung im Boden vorbereiten.Pfosten einlassen und ausrichten.Vergießen oder einmörteln.KWS 2920 (Aufschrauben)Position bei größtmöglichem Abstand zum Türband wählen.Grundplatte mit 3 Schrauben und Dübeln auf den Boden schrauben.Pfosten ausrichten.Hinweis: Pfosten soll so positioniert sein, dass die Tür möglichst im rechten Winkel auf den Puffer trifft. Lieferumfang1× Pfostenpuffer (KWS 2910 oder KWS 2920)1× Integrierter Wandpuffer KWS 2049 Normen & ZertifizierungenISO 9001 QualitätsmanagementISO 14001 UmweltmanagementISO 45001 ArbeitsschutzDIN EN 1090 Tragwerke aus Stahl/AluminiumMade in Germany (Woelm GmbH, Heiligenhaus) Häufig gestellte FragenWelcher Puffer ist im KWS 2910/2920 integriert?Standardmäßig der KWS 2049 (gefederter Wandpuffer). Alternativ sind Varianten mit KWS 2051 (einstellbar ±10°) als KWS 2911/2921 erhältlich.Kann die Pfostenhöhe angepasst werden?Ja. Standardhöhe ist 1000 mm (maximal empfohlen 1100 mm). Sondermaße sind auf Anfrage bei KWS möglich.Was ist Maß X?Der Abstand von der Pfostenoberseite bis zur Mitte des Puffers. Mindestens 55 mm, empfohlen 55–300 mm. Wird bei Bestellung angegeben.KWS 2910 (Einmauern) oder KWS 2920 (Aufschrauben)?KWS 2910 für Neubau: bündige Optik, keine sichtbare Grundplatte. KWS 2920 für nachträglichen Einbau: Grundplatte aufschrauben, demontierbar.Wie schwer sind die Pfostenpuffer?KWS 2910: 7,000 kg (Einmauern). KWS 2920: 6,000 kg (Aufschrauben). Der Gewichtsunterschied ergibt sich durch den Einmaueranker.Ist der integrierte Puffer austauschbar?Ja. Der KWS 2049 ist aufgesteckt und mit Schrauben gesichert — gleiche Bauweise wie bei der separaten Wandmontage.Eignen sich Pfostenpuffer für den Außenbereich?Ja. Edelstahl-Rostfrei (.82) und pulverbeschichtete Ausführungen (.77, .73) sind witterungsbeständig. Häufige Fragen zur AuswahlPfostenpuffer oder Wandpuffer?Pfostenpuffer (KWS 2910/2920) wenn keine Wand hinter der Tür vorhanden ist. Wandpuffer (KWS 2049/2051) wenn eine Wand zur Befestigung zur Verfügung steht.Pfostenpuffer oder Bodenpuffer?Pfostenpuffer fangen die Tür auf Höhe des Türblatts ab. Bodenpuffer fangen die Tür am unteren Rand ab. Bei schweren Türen ist ein Pfostenpuffer schonender für die Tür, da der Aufprall auf Höhe des Schwerpunkts erfolgt.KWS 2910/2920 (100 kg) reicht nicht — was tun?Für Türen über 100 kg einen Bodenpuffer (KWS 2019/2021/2120, bis 200 kg) mit separatem Wandpuffer kombinieren. Pfostenpuffer sind auf 100 kg begrenzt.Einstellbarer Puffer am Pfosten?KWS 2911 (Einmauern) oder KWS 2921 (Aufschrauben) — mit integriertem KWS 2051 (±10° einstellbar).

KWS 2097 Bodenpuffer mit Pufferring Bodenpuffer mit umlaufendem Gummiring und Abschlusskappe mit Klemmschraube. Zwei Größen: Ø 25/35 mm (KWS 2097, 30 kg) und Ø 40/50 mm (KWS 2095, 50 kg). Aluminium, Messing oder Edelstahl-Rostfrei. VE 10/5 Stück. Kurz & Knapp Bodenpuffer mit Gummiring in 2 Größen: Ø 25/35 mm (2097) und Ø 40/50 mm (2095) Abschlusskappe mit Klemmschraube für sicheren Halt Montage: Bodenschrauben bei größtmöglichem Abstand zum Türband Material: Aluminium, Messing oder Edelstahl-Rostfrei Max. Türgewicht: 30 kg (2097) bzw. 50 kg (2095) VE: 10 Stück (2097) bzw. 5 Stück (2095) Ersatzgummi: KWS 9926 (2097), KWS 9925 (2095) Produktbeschreibung Der KWS 2097 ist ein Bodenpuffer mit umlaufendem Gummiring, der den Aufschlag der Tür abfängt und Türblatt sowie Bodenbelag schützt. Die Abschlusskappe wird mit einer Klemmschraube gesichert und kann zum Austausch des Gummirings abgenommen werden. In der kleinen Ausführung (KWS 2097, Ø 25/35 mm) eignet sich der Puffer für Türen bis 30 kg. Die größere Variante (KWS 2095, Ø 40/50 mm) bietet eine Tragfähigkeit von 50 kg. Erhältlich in Aluminium, Messing und Edelstahl-Rostfrei. Die dreiteilige Konstruktion — Grundkörper, Gummiring, Abschlusskappe — ermöglicht den einfachen Austausch des Pufferelements. Vorteile Zwei Größen — Ø 25/35 mm für leichte Türen, Ø 40/50 mm für mittelschwere Türen Klemmschraube — Abschlusskappe sicher fixiert, kein versehentliches Lösen Gummiring austauschbar — Abschlusskappe abnehmen, Ring tauschen, Kappe wieder aufsetzen Drei Materialvarianten — Aluminium, Messing und Edelstahl-Rostfrei Kompakte Optik — Zylindrisches Design fügt sich dezent in den Bodenbereich ein Einsatzbereich Der KWS 2097 eignet sich für Drehtüren bis 30 kg (bzw. KWS 2095 bis 50 kg) in folgenden Bereichen: Leichte bis mittelschwere Innentüren in Wohn- und Gewerbeimmobilien Büros, Praxen und Ladengeschäfte Hotels und Gastronomiebetriebe Repräsentative Räume mit Edelstahl- oder Messing-Ausstattung Bereiche, in denen ein wartungsfreundlicher Bodenpuffer gewünscht ist Technische Daten EigenschaftKWS 2097KWS 2095 DurchmesserØ 25/35 mmØ 40/50 mm Max. Türgewicht30 kg50 kg VE10 Stück5 Stück MontageBodenmontage (Schrauben, Klemmschraube) MaterialAluminium, Messing oder Edelstahl-Rostfrei PufferGummiring, schwarz Gewicht Alu0,045 kg0,145 kg Gewicht Messing—0,400 kg Gewicht Edelstahl—0,370 kg Material & Oberflächen Aluminium AusführungBeschreibung .70Farbig pulverbeschichtet .31Eloxiert (E5) Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt gebürstet .83Poliert Montagehinweise Die Abschlusskappe abnehmen. Den Türpuffer bei größtmöglichem Abstand zum Türband mit den mitgelieferten Schrauben auf den Boden schrauben. Abschlusskappe aufstecken und Klemmschraube sichern. Positionieren Sie den Puffer so, dass er möglichst in einem rechten Winkel auf das Türblatt trifft. Der Puffer sollte nah an der Wand stehen, um Stolpergefahren zu minimieren. Bei Fußbodenheizung vor dem Bohren die Leitungsführung prüfen. Lieferumfang KWS 2097: 10 Stück Bodenpuffer Ø 25/35 mm (bzw. KWS 2095: 5 Stück Ø 40/50 mm) Befestigungsmaterial (Schrauben, Dübel) Klemmschrauben Optionales Zubehör: KWS 9926 (Ersatzgummi für 2097), KWS 9925 (Ersatzgummi für 2093/2095). Normen & Richtlinien Türpuffer unterliegen keiner eigenen Produktnorm. Die Materialqualitäten entsprechen den gängigen Standards für Baubeschläge. Edelstahl-Rostfrei-Oberflächen erfüllen die Anforderungen an korrosionsbeständige Beschläge. Häufige Fragen zum KWS 2097 Was ist der Unterschied zwischen KWS 2097 und KWS 2095?Der KWS 2097 hat einen Durchmesser von Ø 25/35 mm und ist für Türen bis 30 kg ausgelegt (VE 10). Der KWS 2095 hat Ø 40/50 mm und hält Türen bis 50 kg stand (VE 5). Konstruktionsprinzip und Materialoptionen sind identisch. Wie wird der Gummiring getauscht?Klemmschraube lösen, Abschlusskappe abziehen, alten Gummiring entfernen, neuen Ring auflegen, Kappe wieder aufstecken und Klemmschraube anziehen. Ersatzgummi: KWS 9926 (für 2097) bzw. KWS 9925 (für 2095). Ist Messing auch für den kleinen KWS 2097 erhältlich?Die Messing- und Edelstahl-Ausführungen sind für beide Größen (2097 und 2095) erhältlich. Kann sich die Klemmschraube im Betrieb lösen?Bei korrekter Montage sitzt die Klemmschraube fest. Prüfen Sie regelmäßig den Sitz der Schraube, insbesondere bei stark frequentierten Türen. Wie unterscheidet sich der KWS 2097 vom KWS 2093?Der KWS 2093 hat einen festen Durchmesser von 50 mm und wird mit Stockschraube montiert. Der KWS 2097 ist kleiner und wird mit Schrauben direkt auf den Boden geschraubt. Für leichte Türen reicht der KWS 2097, für schwerere Türen der KWS 2093. Bodenpuffer mit Pufferring — Kaufberatung Pufferring oder durchgehende Gummikappe — was ist besser?Pufferringe (wie beim KWS 2097) sind leicht austauschbar und bieten eine umlaufende Dämpfung. Durchgehende Gummikappen (wie beim KWS 2080) sitzen fest auf dem Pufferkörper. Beide Lösungen schützen das Türblatt zuverlässig — Pufferringe sind bei Verschleiß schneller gewechselt. Welche Größe für welches Türgewicht?Bis 30 kg: KWS 2097 (Ø 25/35 mm). Bis 50 kg: KWS 2095 (Ø 40/50 mm) oder KWS 2093 (Ø 50 mm). Über 50 kg: KWS 2090 (80 kg) oder gefederte Türpuffer. Wann brauche ich einen gefederten Türpuffer statt eines Bodenpuffers?Gefederte Türpuffer empfehlen sich bei schweren Türen (über 50–80 kg) oder wenn Türen mit Schwung geöffnet werden. Die Feder absorbiert die kinetische Energie und schont Puffer, Boden und Türblatt.

KWS 2080 Bodenpuffer kompakt Kompakter Bodenpuffer in 5 Ansatzhöhen (3/10/15/20/27 mm). Aluminium oder Messing mit schwarzem Gummipuffer. Bodenmontage mit Zapfen gegen Verdrehen. Für Türen bis 30 kg. VE 10 Stück. Kurz & Knapp Kompakter Bodenpuffer in 5 Ansatzhöhen: 3 mm (2080), 10 mm (2082), 15 mm (2084), 20 mm (2086), 27 mm (2088) Montage: Aufschrauben auf den Boden, Zapfen verhindert Verdrehen Material: Aluminium oder Messing Max. Türgewicht 30 kg, Gummipuffer schwarz Verpackungseinheit: 10 Stück Ersatzgummi: KWS 9929 Produktbeschreibung Der KWS 2080 ist ein kompakter Bodenpuffer, der in fünf Ansatzhöhen erhältlich ist. Damit lässt sich die Pufferhöhe exakt an den Abstand zwischen Boden und Unterkante des Türblatts anpassen — von nahezu bodenlevel (3 mm) bis zu einem Ansatz von 27 mm. Die Montage erfolgt durch Aufschrauben auf den Boden. Ein Zapfen verhindert das Verdrehen des Puffers im Betrieb. Der schwarze Gummipuffer dämpft den Aufschlag der Tür und schützt Türblatt und Bodenbelag. Die kompakte Bauform macht den KWS 2080 zur unauffälligen Lösung für leichte Innentüren. In der niedrigsten Ansatzhöhe (3 mm) liegt der Puffer nahezu bündig am Boden. Vorteile 5 Ansatzhöhen — 3, 10, 15, 20 oder 27 mm für präzise Anpassung an den Türspalt Kompakte Bauform — Minimaler Platzbedarf am Boden, kaum sichtbar Verdrehsicher — Zapfen verhindert Verdrehen bei wiederholtem Anschlag Zwei Materialoptionen — Aluminium oder Messing für unterschiedliche Designanforderungen Leicht und wirtschaftlich — Nur 0,045 kg (Alu) bzw. 0,090 kg (Messing) pro Stück Einsatzbereich Der KWS 2080 eignet sich für leichte Drehtüren bis 30 kg in folgenden Anwendungsbereichen: Leichte Zimmertüren in Wohnungen und Wohnanlagen Büro- und Praxisräume mit leichten Innentüren Bereiche mit geringem Bodenabstand, in denen ein flacher Puffer benötigt wird Sanierungen, bei denen der Türspalt variiert und eine flexible Ansatzhöhe nötig ist Bereiche, in denen der Puffer möglichst unauffällig sein soll Technische Daten EigenschaftWert TypBodenpuffer kompakt MontageBodenmontage (Aufschrauben, Zapfen gegen Verdrehen) Ansatzhöhen3 mm (2080), 10 mm (2082), 15 mm (2084), 20 mm (2086), 27 mm (2088) MaterialAluminium oder Messing PufferGummi, schwarz Max. Türgewicht30 kg VE10 Stück Stückgewicht (Alu)0,045 kg Stückgewicht (Messing)0,090 kg Material & Oberflächen Aluminium AusführungBeschreibung .70Farbig pulverbeschichtet .31Eloxiert (E5/E6) Messing (nur KWS 2080) AusführungBeschreibung .62Matt .66Poliert Messing-Ausführungen sind nur für die Ansatzhöhe 3 mm (KWS 2080) erhältlich. Die höheren Varianten (2082–2088) sind ausschließlich in Aluminium verfügbar. Montagehinweise Der Bodenpuffer wird bei größtmöglichem Abstand zum Türband auf den Boden geschraubt. Ein Zapfen wird in den Boden eingelassen und verhindert das Verdrehen des Puffers. Achten Sie darauf, dass der Puffer möglichst in einem rechten Winkel auf das Türblatt trifft. Wählen Sie die Ansatzhöhe passend zum Abstand zwischen Bodenoberkante und Türblatt-Unterkante. Der Puffer sollte nicht zur Stolperfalle werden — positionieren Sie ihn möglichst nah an der Wand. Lieferumfang 10 Stück KWS 2080 Bodenpuffer kompakt (bzw. 2082/2084/2086/2088) Befestigungsmaterial (Schrauben, Dübel, Zapfen) Normen & Richtlinien Türpuffer unterliegen keiner eigenen Produktnorm. Die Materialqualitäten entsprechen den gängigen Standards für Baubeschläge. Aluminium-Oberflächen werden gemäß den jeweiligen Eloxal- bzw. Pulverbeschichtungsverfahren hergestellt. Häufige Fragen zum KWS 2080 Welche Ansatzhöhe brauche ich?Messen Sie den Abstand zwischen Bodenoberkante und Unterkante des Türblatts am vorgesehenen Pufferstandort. Wählen Sie die Ansatzhöhe so, dass der Gummipuffer mittig auf das Türblatt trifft. Bei geringem Türspalt: KWS 2080 (3 mm). Bei größerem Spalt: KWS 2088 (27 mm). Warum gibt es Messing nur bei 3 mm Ansatzhöhe?Die Messing-Ausführungen (.62 matt, .66 poliert) sind nur für den KWS 2080 mit 3 mm Ansatzhöhe erhältlich. Bei höheren Ansatzhöhen (2082–2088) wird ausschließlich Aluminium angeboten. Kann der Gummipuffer getauscht werden?Ja. Der Ersatzgummi ist unter der Artikelnummer KWS 9929 erhältlich. Ist der KWS 2080 eine Stolpergefahr?Durch die kompakte Bauform und die niedrige Gesamthöhe ist die Stolpergefahr gering. Positionieren Sie den Puffer möglichst nah an der Wand, um den Laufweg nicht zu beeinträchtigen. Für welche Bodenarten eignet sich der Puffer?Der KWS 2080 kann auf allen tragfähigen Böden montiert werden: Estrich, Fliesen, Naturstein, Parkett. Bei Fußbodenheizung vor dem Bohren die Leitungsführung prüfen. Bodenpuffer mit variabler Ansatzhöhe — Kaufberatung Wann ist ein kompakter Bodenpuffer sinnvoll?Kompakte Bodenpuffer eignen sich für leichte Türen bis 30 kg, bei denen eine unauffällige Bodenmontage gewünscht ist. Für schwerere Türen greifen Sie zu größeren Modellen wie dem KWS 2090 (80 kg) oder KWS 2093 (50 kg). KWS 2080 oder KWS 2097 — was ist der Unterschied?Der KWS 2080 bietet 5 feste Ansatzhöhen und eine durchgehende Gummikappe. Der KWS 2097 hat einen Gummiring und ist in Edelstahl erhältlich. Bei Bedarf an Edelstahl-Optik oder Pufferring-Design wählen Sie den KWS 2097. Welchen Bodenpuffer für Türen über 30 kg?Für Türen bis 50 kg: KWS 2093. Für Türen bis 80 kg: KWS 2090. Für Türen über 80 kg: gefederte Türpuffer wie KWS 2023 (100 kg) oder KWS 2124 (120 kg).
