KWS 2097 Bodenpuffer mit Pufferring

KWS 2009 Wandpuffer zylindrisch Zylindrischer Wandpuffer in 4 Längen (60–120 mm) auf Ø 55 mm Rosette. Erhältlich in Stahl, Messing und Edelstahl-Rostfrei. Für Türen bis 25 kg. Kurz & Knapp Wandpuffer zylindrisch — 4 Längen: 60, 80, 100 und 120 mm Montage auf Ø 55 mm Rosette mit 3 Schrauben Max. Türgewicht 25 kg Material: Stahl, Messing oder Edelstahl-Rostfrei Gummipuffer grau Auch in Überlängen lieferbar Verpackungseinheit: 6 Stück Produktbeschreibung Der KWS 2009 ist ein zylindrischer Wandpuffer mit einem Durchmesser von 25 mm auf einer Ø 55 mm Rosette. Er wird mit drei Schrauben an der Wand befestigt und fängt den Schwung von Türen bis 25 kg ab. Der Türpuffer ist in vier Wandabständen erhältlich: 60 mm (KWS 2009), 80 mm (KWS 2010), 100 mm (KWS 2011) und 120 mm (KWS 2012). Auf Anfrage sind auch Überlängen lieferbar. Als Materialien stehen Stahl, Messing und Edelstahl-Rostfrei zur Verfügung. Der Gummipuffer ist grau. Vorteile 4 Wandabstände — 60, 80, 100 und 120 mm für flexible Positionierung Überlängen möglich — Sonderlängen auf Anfrage lieferbar Rosettenmontage — Ø 55 mm Rosette mit 3 Schrauben für sicheren Halt Drei Materialoptionen — Stahl, Messing und Edelstahl-Rostfrei Zylindrische Bauform — Klassische, zeitlose Optik Ohne Befestigungsmaterial — Schrauben passend zum Untergrund frei wählbar Einsatzbereich Der KWS 2009 eignet sich für leichte Türen bis 25 kg: Innentüren in Wohnungen, Büros und Praxen Bereiche, in denen ein definierter Wandabstand benötigt wird Hinter Türen mit Türklinken, die gegen die Wand schlagen könnten Öffentliche Gebäude mit repräsentativen Anforderungen Nachrüstung an bestehenden Türen — flexible Höhenpositionierung an der Wand Technische Daten EigenschaftWert TypWandpuffer zylindrisch MontageWandmontage (3 Schrauben auf Rosette) Durchmesser PufferØ 25 mm RosetteØ 55 mm Max. Türgewicht25 kg MaterialStahl, Messing oder Edelstahl-Rostfrei PufferGummi, grau Verpackungseinheit6 Stück Varianten nach Wandabstand ArtikelWandabstandGewicht (Stahl)Gewicht (Messing)Gewicht (Edelstahl) KWS 200960 mm0,085 kg0,100 kg0,085 kg KWS 201080 mm——— KWS 2011100 mm——— KWS 2012120 mm——— Material & Oberflächen Stahl AusführungBeschreibung .02Silberfarbig einbrennlackiert .10Dunkelbraun einbrennlackiert .03Schwarz einbrennlackiert .71-.77RAL-Farben pulverbeschichtet Messing AusführungBeschreibung .62Matt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt .83Poliert Montagehinweise Den Türpuffer bei größtmöglichem Abstand zum Türband mit drei Schrauben an der Wand befestigen. Hinweise Befestigungsmaterial ist nicht im Lieferumfang enthalten — Schrauben und Dübel passend zum Untergrund wählen Montage in der Höhe frei wählbar — optimale Position auf Höhe des Türblatt-Auftreffpunkts Den passenden Wandabstand (60/80/100/120 mm) vor der Bestellung festlegen Lieferumfang 1× KWS 2009 Wandpuffer mit Rosette 1× Gummipuffer, grau Ohne Befestigungsmaterial Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2009 Welche Wandabstände sind verfügbar?60 mm (KWS 2009), 80 mm (KWS 2010), 100 mm (KWS 2011) und 120 mm (KWS 2012). Auf Anfrage sind auch Überlängen lieferbar. Welchen Wandabstand benötige ich?Der Wandabstand sollte so gewählt werden, dass die Tür beim Öffnen auf den Gummipuffer trifft, bevor sie die Wand berührt. Die Türklinkenlänge und der gewünschte Öffnungswinkel sind zu berücksichtigen. Ist der Gummipuffer austauschbar?Ja. Als Ersatzgummi steht KWS 9915 zur Verfügung. Warum ist kein Befestigungsmaterial enthalten?Der KWS 2009 wird ohne Befestigungsmaterial geliefert, damit die Schrauben und Dübel passend zum jeweiligen Wandaufbau gewählt werden können (Massivwand, Gipskarton, etc.). Warum ist der Gummi grau statt schwarz?Der KWS 2009 wird standardmäßig mit grauem Gummipuffer geliefert. Dies unterscheidet sich von den meisten Bodenpuffern (schwarzer Gummi). Kann der KWS 2009 auch an einer Glastür-Rückseite schlagen?Ja. Der Wandpuffer wird an der Wand montiert und schützt jede Türart — Holz, Stahl oder Glas — vor dem Aufschlagen. Gibt es den KWS 2009 auch in Aluminium?Nein. Der KWS 2009 ist in Stahl, Messing und Edelstahl-Rostfrei erhältlich. Für einen Aluminium-Wandpuffer steht der KWS 2029 zur Verfügung. Kaufberatung: Türpuffer wählen Zylindrischer Wandpuffer oder Wandpuffer im Boden/Wand-Winkel?Der KWS 2009 wird frei an der Wand positioniert und eignet sich, wenn der Puffer auf beliebiger Höhe angebracht werden soll. Der KWS 2029 wird im Winkel Boden/Wand montiert und schützt zusätzlich die Sockelleiste. Welchen Wandabstand für welche Situation?60 mm für Standard-Innentüren mit kurzen Klinken. 80–100 mm für Türen mit längeren Klinken oder dickeren Türblättern. 120 mm für Sondersituationen mit großem Abstand. Stahl, Messing oder Edelstahl — welches Material für den Wandpuffer?Stahl ist die wirtschaftlichste Option. Messing bietet eine hochwertige Optik für repräsentative Bereiche. Edelstahl-Rostfrei ist korrosionsbeständig und eignet sich für Feuchträume und hygienisch sensible Bereiche.

KWS 2008 Wandpuffer Wandpuffer zum Anschrauben für Türen bis 80 kg. Erhältlich in Aluminium, Messing und Edelstahl-Rostfrei. Pufferkappe an die Wand schrauben, Gummipuffer eindrücken. Kurz & Knapp Wandpuffer mit Steckmontage — Pufferkappe anschrauben, Gummi eindrücken Max. Türgewicht 80 kg Material: Aluminium, Messing oder Edelstahl-Rostfrei Gummipuffer schwarz (auf Anfrage weiß) Durchmesser Ø 30 mm, Wandabstand 25 mm Befestigungsmaterial inklusive Verpackungseinheit: 20 Stück Produktbeschreibung Der KWS 2008 ist ein Wandpuffer mit zweiteiliger Steckmontage. Die Pufferkappe wird mit einer Schraube in Verbindung mit einem Dübel an die Wand geschraubt. Anschließend wird der Gummipuffer aufgesteckt und eingedrückt. So lässt sich der Gummi bei Verschleiß werkzeuglos austauschen. Der Puffer besteht aus schwarzem Gummi und ist auf Anfrage auch in Weiß lieferbar. Als Ersatzgummi steht KWS 9914 zur Verfügung. Mit einem Durchmesser von Ø 30 mm und 25 mm Wandabstand bietet der KWS 2008 eine kompakte Bauform. Vorteile Hohe Belastbarkeit — Für Türen bis 80 kg ausgelegt Werkzeugloser Gummiwechsel — Gummipuffer einfach herausziehen und neuen eindrücken Drei Materialoptionen — Aluminium, Messing und Edelstahl-Rostfrei Kompakte Bauform — Ø 30 mm Durchmesser, nur 25 mm Wandabstand Einfache Montage — Eine Schraube mit Dübel, Befestigungsmaterial inklusive Made in Germany — Fertigung durch KWS Baubeschläge (Woelm GmbH) Einsatzbereich Der KWS 2008 eignet sich für mittelschwere bis schwere Türen bis 80 kg: Innentüren in Wohn- und Gewerbebauten Büro- und Verwaltungsgebäude Öffentliche Gebäude: Schulen, Krankenhäuser, Kindertagesstätten Feuchträume und hygienisch sensible Bereiche (in Edelstahl-Rostfrei) Bereiche mit erhöhtem Wandschutz-Anspruch Nachrüstung an bestehenden Türen Die Edelstahl-Variante empfiehlt sich besonders für korrosionsgefährdete Umgebungen. Technische Daten EigenschaftWert TypWandpuffer MontageWandmontage (Pufferkappe anschrauben, Gummi eindrücken) Max. Türgewicht80 kg MaterialAluminium, Messing oder Edelstahl-Rostfrei PufferGummi, schwarz (auf Anfrage weiß) DurchmesserØ 30 mm Wandabstand25 mm Gewicht (Aluminium)0,035 kg Gewicht (Messing)0,070 kg Gewicht (Edelstahl-Rostfrei)0,060 kg Verpackungseinheit20 Stück Material & Oberflächen Aluminium AusführungBeschreibung .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert .71RAL 9010 reinweiß pulverbeschichtet .72RAL 9016 verkehrsweiß pulverbeschichtet .76RAL 3003 rubinrot pulverbeschichtet .75RAL 5003 saphirblau pulverbeschichtet .74RAL 8077 dunkelbraun pulverbeschichtet .77DB 703 anthrazit pulverbeschichtet .73RAL 9005 schwarz matt pulverbeschichtet .70Farbig pulverbeschichtet (RAL-Farbton angeben) Messing AusführungBeschreibung .62Matt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt .83Poliert Montagehinweise Die Montage erfolgt in zwei Schritten: Die Pufferkappe mit einer Schraube in Verbindung mit einem Dübel an die Wand schrauben. Das Puffergummi auf die Kappe aufstecken und eindrücken. Hinweise Tragfähigen Wanduntergrund sicherstellen (Mauerwerk, Beton) Bei Leichtbauwänden geeignete Spezialdübel verwenden Befestigungsmaterial ist im Lieferumfang enthalten Gummipuffer lässt sich bei Verschleiß werkzeuglos austauschen Lieferumfang 1× KWS 2008 Pufferkappe 1× Gummipuffer, schwarz (zum Eindrücken) Befestigungsmaterial (Schraube, Dübel) Normen & Hinweise Fertigung in Deutschland (Made in Germany) — KWS Baubeschläge, Woelm GmbH Qualitätsmanagement nach ISO 9001 Umweltmanagement nach ISO 14001 Kein Brandschutz- oder Rauchschutzprodukt Häufige Fragen zum KWS 2008 Für welches Türgewicht ist der KWS 2008 geeignet?Der KWS 2008 ist für Türen bis maximal 80 kg ausgelegt. Welche Materialien stehen zur Verfügung?Aluminium (eloxiert oder pulverbeschichtet), Messing (matt oder poliert) und Edelstahl-Rostfrei (matt oder poliert). Wie wird der Gummipuffer gewechselt?Der Gummipuffer wird einfach aus der Pufferkappe herausgezogen und ein neuer eingedrückt. Werkzeug ist nicht erforderlich. Ersatzgummi: KWS 9914. Wie groß ist der Wandabstand?Der Wandabstand beträgt 25 mm bei einem Durchmesser von Ø 30 mm. Worin unterscheidet sich der KWS 2008 vom KWS 2006?Beim KWS 2008 wird die Pufferkappe angeschraubt und der Gummi separat eingedrückt — das ermöglicht werkzeuglosen Gummiwechsel. Der KWS 2006 wird als Ganzes verschraubt. Der KWS 2008 ist zudem in Edelstahl-Rostfrei erhältlich. Eignet sich die Edelstahl-Variante für Feuchträume?Ja. Edelstahl-Rostfrei ist korrosionsbeständig und daher für Feuchträume, Sanitärbereiche und hygienisch sensible Umgebungen geeignet. Kann der KWS 2008 nachgerüstet werden?Ja. Der Wandpuffer lässt sich nachträglich an jeder tragfähigen Wand montieren. Es wird lediglich ein Bohrloch für Schraube und Dübel benötigt. Kaufberatung: Wandpuffer wählen KWS 2006 oder KWS 2008 — welcher Wandpuffer?Beide Modelle tragen 80 kg. Der KWS 2006 (Alu/Messing) wird komplett verschraubt. Der KWS 2008 bietet werkzeuglosen Gummiwechsel durch die Steckmontage und ist zusätzlich in Edelstahl-Rostfrei erhältlich. Aluminium, Messing oder Edelstahl — welches Material?Aluminium ist leicht und wirtschaftlich. Messing bietet eine hochwertige Optik für repräsentative Bereiche. Edelstahl-Rostfrei ist besonders korrosionsbeständig und eignet sich für Feuchträume und hygienisch sensible Bereiche. Wie oft muss der Gummipuffer gewechselt werden?Die Lebensdauer hängt von der Beanspruchung ab. In stark frequentierten Bereichen empfiehlt sich eine regelmäßige Sichtprüfung. Ersatzgummi KWS 9914 ist als Zubehör erhältlich. Welcher Wandpuffer für schwere Türen über 80 kg?Für Türen über 80 kg empfehlen sich zylindrische Wandpuffer wie der KWS 2029 oder robustere Bodenpuffer. Alternativ Kontakt mit der Fachberatung aufnehmen.

Dorma TS 93 — Gleitschienen-Türschließer EN 2-5 Modularer Türschließer mit Easy-Open-Technologie im Contur Design — für Türblattmontage Bandseite Kurz & Knapp Gleitschienen-Türschließer EN 2-5 für einflügelige Türen — Türblattmontage Bandseite (TS 93 B) Easy-Open-Technologie — 40 % weniger Kraftaufwand beim Öffnen (herzförmige Nockenscheibe) Serienmäßige Schließverzögerung und Öffnungsdämpfung — barrierefreies Bauen nach DIN 18040 Variante mit oder ohne Gleitschiene G-N wählbar Türblattbreite bis 1.250 mm, Contur Design, DIN-L/DIN-R universell Für Bandgegenseite: TS 93 G Produktbeschreibung Der dormakaba TS 93 ist ein modularer Gleitschienen-Türschließer im Contur Design für einflügelige Feuer-, Rauch- und Fluchtwegtüren. Die bewährte Easy-Open-Technologie mit herzförmiger Nockenscheibe reduziert den Kraftaufwand beim Öffnen um 40 % — das stark abfallende Öffnungsmoment erfüllt die Anforderungen der DIN SPEC 1104 für barrierefreie Türen. Schließgeschwindigkeit, Endschlag (7°–0°), Öffnungsdämpfung und Schließverzögerung (120°–70°) sind serienmäßig und lassen sich bequem von vorne über Ventile stufenlos einstellen. Die universelle Montageplatte mit Lochgruppensystem ist für DIN-Links und DIN-Rechts verwendbar. Dieses Produkt ist der TS 93 B für Türblattmontage auf der Bandseite (bzw. Sturzmontage auf der Bandgegenseite). Für Türblattmontage auf der Bandgegenseite gibt es den TS 93 G. Erhältlich mit oder ohne Gleitschiene G-N — wählen Sie die passende Variante. Ohne Gleitschiene z. B. für den Austausch des Schließerkörpers oder wenn eine spezielle Gleitschiene (EMF, EMR, GSR) eingesetzt wird. Vorteile & Besonderheiten Easy-Open-Technologie — herzförmige Nockenscheibe, 40 % weniger Kraftaufwand beim Öffnen Barrierefreiheit — erfüllt DIN 18040-1/-2 und DIN SPEC 1104 für Türbreiten bis 1.250 mm Serienmäßige Schließverzögerung — stufenlos einstellbar, ideal für Flucht- und Rettungswege Serienmäßige Öffnungsdämpfung — schützt Wände und Möbel Endschlag — stufenlos einstellbar (7°–0°) für kontrolliertes Schließen Contur Design — unsichtbare Befestigung, höhenverstellbare Gleitschiene Modulares System — aufrüstbar mit Feststellanlagen (EMF, EMR), Schließfolgeregler (GSR) Universelle Montageplatte — DIN-L und DIN-R, Lochgruppensystem nach EN 1154 Lieferumfang Türschließer TS 93 B (EN 2-5) mit Montageplatte Gleitschiene G-N höhenverstellbar mit Hebel (bei Variante "Mit Gleitschiene") Verkleidung im Contur Design Montagematerial und Befestigungsschrauben Bei Variante "Ohne Gleitschiene" wird nur der Schließerkörper mit Montageplatte geliefert — z. B. für den Austausch oder zur Kombination mit einer speziellen Gleitschiene. Technische Daten EigenschaftWert SchließkraftEN 2-5, stufenlos einstellbar Max. Türblattbreite1.250 mm Öffnungswinkel max.180° (Türblattmontage Bandseite) SchließverzögerungSerienmäßig, stufenlos über Ventil (120°–70°) ÖffnungsdämpfungSerienmäßig, stufenlos über Ventil Endschlag7°–0°, stufenlos einstellbar MontageTürblattmontage Bandseite / Sturzmontage Bandgegenseite AnschlagrichtungDIN-L und DIN-R (universell) Gewicht Schließerkörper3,5 kg Abmessungen Schließer275 × 53 × 60 mm (L × T × H) Gleitschiene G-NHöhenverstellbar, Contur Design DesignContur Design FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 1154Türschließer — Klasse 4/8/2-5/1/1/4 CE-KennzeichnungBauproduktenverordnung DIBt bauaufsichtlich zugelassenFür Feuer- und Rauchschutztüren DIN 18040-1/-2Barrierefreies Bauen DIN SPEC 1104Barrierefreie Türautomation EPD nach ISO 14025Umwelt-Produktdeklaration Montagearten Der TS 93 B ist für zwei Montagearten vorgesehen: Türblattmontage Bandseite — Schließer auf dem Türblatt, Gleitschiene am Sturz (Standardmontage, Öffnung bis 180°) Sturzmontage Bandgegenseite — Schließer am Sturz, Gleitschiene auf dem Türblatt Für Türblattmontage auf der Bandgegenseite wird der TS 93 G benötigt. Häufig gestellte Fragen Was ist der Unterschied zwischen TS 93 B und TS 93 G?Der TS 93 B ist für Türblattmontage auf der Bandseite (Standard). Der TS 93 G ist für Türblattmontage auf der Bandgegenseite. Technisch identische Leistung, unterschiedliche Montageseite. Wann brauche ich die Variante ohne Gleitschiene?Wenn Sie nur den Schließerkörper austauschen möchten oder eine spezielle Gleitschiene verwenden (z. B. G-EMF für Feststellung, G-EMR für Rauchmelder, GSR für 2-flügelige Türen). Was bedeutet Easy-Open?Die herzförmige Nockenscheibe bewirkt ein stark abfallendes Öffnungsmoment — die Tür lässt sich mit 40 % weniger Kraft öffnen als bei herkömmlichen Türschließern. Ist der Dorma TS 93 barrierefrei?Ja. Der Dorma TS 93 erfüllt DIN 18040-1/-2 und DIN SPEC 1104 für Türbreiten bis 1.250 mm bei Einhaltung des maximalen Öffnungsmomentes von 47 Nm. Kann ich den Dorma TS 93 zur Feststellanlage aufrüsten?Ja. Durch Wechsel der Gleitschiene: G-EMR (eigenständig mit Rauchmelder) oder G-EMF (mit externer RMZ). Oder als Komplettset: TS 93 EMR. Gibt es den TS 93 auch für 2-flügelige Türen?Ja, mit Schließfolgeregler-Gleitschiene (GSR). Komplettsysteme: TS 93 GSR-EMR 2 (mit Rauchmelder) oder TS 93 GSR-EMF 2 (mit externer RMZ). Kaufentscheidung TS 93 oder TS 98 XEA?TS 93: Contur Design, EN 2-5, bis 1.250 mm. TS 98 XEA: XEA Design, EN 1-6, bis 1.400 mm, bis -40 °C, Customer Confection Farbkonzept. Der TS 98 XEA ist die Premium-Alternative für größere Türen und höhere Designansprüche. Bandseite oder Bandgegenseite?Standard ist Bandseite (dieses Produkt). TS 93 G für Bandgegenseite wenn die Bandseite nicht zugänglich ist oder architektonische Gründe eine andere Montageposition erfordern. Mit oder ohne Gleitschiene?Standardmäßig mit Gleitschiene G-N bestellen. Ohne Gleitschiene nur bei Austausch des Schließerkörpers oder Kombination mit spezieller Gleitschiene (EMF, EMR, GSR).

KWS 2090 Bodenpuffer mit Einlasszapfen Bodenpuffer mit Einlasszapfen zur verdrehsicheren Bodenmontage. Aluminium, Messing oder Edelstahl-Rostfrei mit schwarzem Gummipuffer. Für Türen bis 80 kg. VE 10 Stück. Kurz & Knapp Bodenpuffer mit Einlasszapfen für sichere Bodenmontage Montage: Aufschrauben auf den Boden, Zapfen verhindert Verdrehen Material: Aluminium, Messing oder Edelstahl-Rostfrei Max. Türgewicht 80 kg, Gummipuffer schwarz Verpackungseinheit: 10 Stück Variante KWS 2092: Mehrpunktbefestigung statt Einlasszapfen Ersatzgummi: KWS 9923 Produktbeschreibung Der KWS 2090 ist ein robuster Bodenpuffer für Türen bis 80 kg. Die Befestigung erfolgt durch Aufschrauben auf den Boden. Ein Einlasszapfen wird in den Boden eingelassen und verhindert zuverlässig das Verdrehen des Puffers bei wiederholtem Anschlag. Der schwarze Gummipuffer absorbiert die Aufschlagenergie der Tür und schützt Türblatt, Wand und Bodenbelag vor Beschädigungen. Durch die Tragfähigkeit von 80 kg eignet sich der KWS 2090 auch für massivere Innentüren im gewerblichen Bereich. Erhältlich in Aluminium, Messing und Edelstahl-Rostfrei. Die Variante KWS 2092 bietet eine Mehrpunktbefestigung anstelle des Einlasszapfens. Vorteile 80 kg Tragfähigkeit — Geeignet für schwere Innentüren im gewerblichen und öffentlichen Bereich Einlasszapfen — Zuverlässige Verdrehsicherung auch bei hoher Beanspruchung Drei Materialvarianten — Aluminium, Messing und Edelstahl-Rostfrei Robuste Bauform — Für dauerhaften Einsatz in stark frequentierten Bereichen Ersatzgummi erhältlich — KWS 9923 für einfachen Austausch Einsatzbereich Der KWS 2090 eignet sich für Drehtüren bis 80 kg in folgenden Anwendungsbereichen: Schwere Innentüren in Gewerbe- und öffentlichen Gebäuden Büro- und Verwaltungsgebäude, Hotels, Krankenhäuser Bildungseinrichtungen und Gemeindegebäude Wohnungseingangstüren in Mehrfamilienhäusern Bereiche mit hoher Frequenz, in denen ein robuster Puffer erforderlich ist Technische Daten EigenschaftWert TypBodenpuffer mit Einlasszapfen MontageBodenmontage (Aufschrauben, Zapfen gegen Verdrehen) MaterialAluminium, Messing oder Edelstahl-Rostfrei PufferGummi, schwarz Max. Türgewicht80 kg VE10 Stück Stückgewicht (Alu)0,160 kg Stückgewicht (Messing)0,210 kg Stückgewicht (Edelstahl)0,190 kg Material & Oberflächen Aluminium AusführungBeschreibung .70Farbig pulverbeschichtet .31Eloxiert (E5) .37Dunkelbraun eloxiert Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt gebürstet .83Poliert Montagehinweise Der Bodenpuffer wird bei größtmöglichem Abstand zum Türband auf den Boden geschraubt. Der Einlasszapfen wird vor der Montage in den Boden eingelassen — er verhindert zuverlässig das Verdrehen des Puffers. Achten Sie darauf, dass der Puffer möglichst in einem rechten Winkel auf das Türblatt trifft. Positionieren Sie den Puffer nah an der Wand, um Stolpergefahren zu minimieren. Bei Fußbodenheizung ist vor dem Bohren die Leitungsführung zu prüfen. Bei Hohlraumböden geeignete Befestigungselemente verwenden. Lieferumfang 10 Stück KWS 2090 Bodenpuffer Befestigungsmaterial (Schrauben, Dübel, Einlasszapfen) Optionales Zubehör: KWS 2590 (Unterlage 15 mm), KWS 9923 (Ersatzgummi). Normen & Richtlinien Türpuffer unterliegen keiner eigenen Produktnorm. Die Materialqualitäten entsprechen den gängigen Standards für Baubeschläge. Edelstahl-Rostfrei-Oberflächen erfüllen die Anforderungen an korrosionsbeständige Beschläge. Häufige Fragen zum KWS 2090 Was ist der Unterschied zwischen KWS 2090 und KWS 2092?Der KWS 2090 hat einen Einlasszapfen zur Verdrehsicherung. Der KWS 2092 nutzt eine Mehrpunktbefestigung. Die Tragfähigkeit und Materialoptionen sind identisch. Wofür ist die Unterlage KWS 2590?Die Unterlage erhöht den Puffer um 15 mm. Sie wird eingesetzt, wenn der Abstand zwischen Boden und Türblatt-Unterkante zu groß ist und der Puffer sonst zu niedrig sitzt. Kann der Gummipuffer getauscht werden?Ja. Der Ersatzgummi KWS 9923 ist separat erhältlich und lässt sich ohne Spezialwerkzeug austauschen. Ist der KWS 2090 für Außentüren geeignet?Für Außenbereiche empfiehlt sich die Edelstahl-Ausführung (.82 oder .83). Aluminium-Ausführungen mit Pulverbeschichtung (.70) sind ebenfalls witterungsbeständig. Welchen Bohrerdurchmesser benötige ich für den Einlasszapfen?Der Zapfendurchmesser ist in den mitgelieferten Montageanleitungen angegeben. Verwenden Sie einen passenden Steinbohrer und den mitgelieferten Dübel. Wie schwer dürfen die Türen maximal sein?Der KWS 2090 ist für Türen bis 80 kg ausgelegt. Für schwerere Türen empfehlen sich gefederte Türpuffer wie der KWS 2023 (100 kg) oder KWS 2124 (120 kg). Bodenpuffer für schwere Türen — Kaufberatung KWS 2090 oder KWS 2093 — welcher Bodenpuffer?Der KWS 2090 bietet 80 kg Tragfähigkeit und Einlasszapfen-Montage. Der KWS 2093 hat 50 kg Tragfähigkeit, einen Durchmesser von 50 mm und wird mit Stockschraube und Dübel montiert. Für schwere Türen ist der KWS 2090 die bessere Wahl. Ab wann brauche ich einen gefederten Türpuffer?Gefederte Türpuffer empfehlen sich ab ca. 80 kg Türgewicht oder bei Türen, die mit hoher Geschwindigkeit geöffnet werden. Die Feder absorbiert die kinetische Energie und reduziert die Belastung auf Puffer und Boden. Welches Material für welchen Einsatzbereich?Aluminium: wirtschaftlich, leicht, für Innenräume. Messing: wertige Optik, für repräsentative Bereiche. Edelstahl-Rostfrei: korrosionsbeständig, für Feucht- und Außenbereiche.

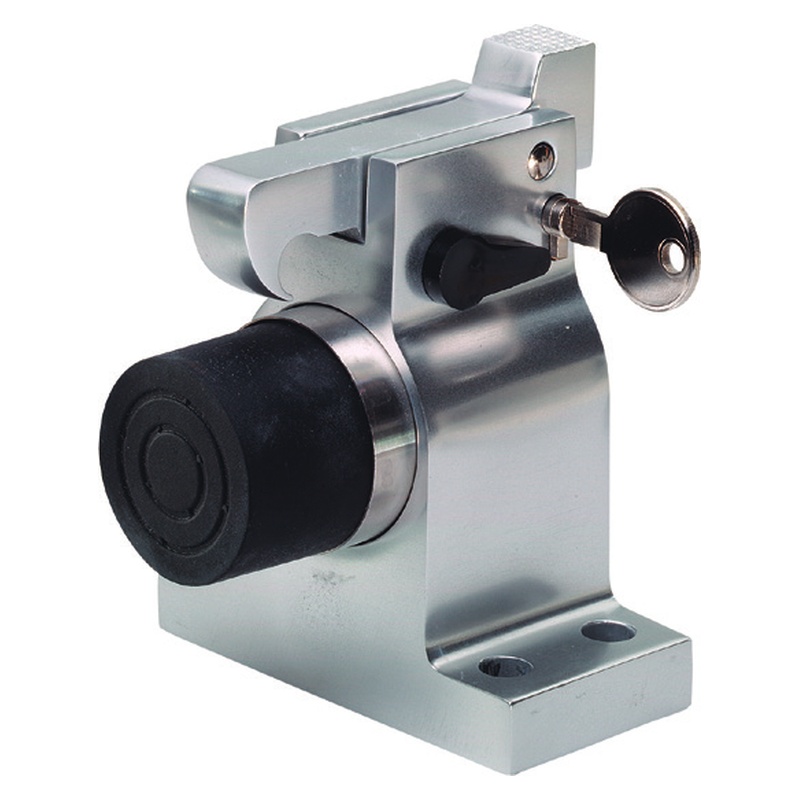

KWS 1091/1092 Türfeststeller mit Abschließvorrichtung Kurz & Knapp Fanghaken-Türfeststeller mit Abschließvorrichtung für Türen bis 100 kg Abschließvorrichtung verhindert Betätigung des Fanghakens — offen arretierte Tür kann nicht geschlossen werden KWS 1091: Steindolle zum Einmauern (Neubau) / KWS 1092: Aufschrauben mit Dübeln (Bestand) Aluminium-Gehäuse, Rollenkloben Stahl oder Edelstahl-Rostfrei 2 Schlüssel im Lieferumfang Produktbeschreibung Der KWS 1091/1092 ist ein Fanghaken-Türfeststeller mit integrierter Abschließvorrichtung zur mechanischen Arretierung von Türen bis 100 kg. Die Abschließvorrichtung bewirkt, dass der Fanghaken nicht betätigt werden kann — eine offen arretierte Tür lässt sich somit nicht schließen. Damit eignet sich der Feststeller für Bereiche, in denen das unkontrollierte Schließen einer Tür verhindert werden muss. Beide Ausführungen unterscheiden sich in der Bodenmontage: Der KWS 1091 wird mit einer Steindolle im Boden eingelassen und vergossen — geeignet für Neubau und Rohbau. Der KWS 1092 wird mit vier Schrauben und Dübeln auf den Boden aufgeschraubt und eignet sich für Bestandsgebäude und Nachrüstung. Der Rollenkloben wird an der Tür montiert und ist in Stahl oder Edelstahl-Rostfrei erhältlich. Ein gefederter Gummipuffer schützt Tür und Wand beim Anschlag. Funktionsprinzip Der KWS 1091/1092 arbeitet nach dem Fanghaken-Prinzip mit zusätzlicher Abschließvorrichtung: Feststellen: Tür bis zum Anschlag gegen den Feststeller führen. Der Fanghaken rastet automatisch am Rollenkloben ein und hält die Tür in geöffneter Position. Lösen: Fanghaken mit dem Fuß betätigen und gleichzeitig die Tür leicht andrücken. Der Haken gibt den Rollenkloben frei. Ausschalthebel: Hebel von Position A nach B schalten — die Arretierung wird aufgehoben, der Feststeller fungiert nur noch als gefederter Puffer. Abschließen: Abschließvorrichtung sperrt den Fanghaken — er kann nicht betätigt werden. Eine offen arretierte Tür bleibt offen, bis die Vorrichtung mit dem Schlüssel entsperrt wird. Die Bedienung erfolgt über Fußbetätigung — kein Bücken erforderlich. Das Abschließen erfolgt per Schlüssel. Vorteile Abschließvorrichtung — Verhindert unbefugtes Schließen der arretierten Tür Sichere Feststellung — Fanghaken rastet mechanisch ein, kein versehentliches Lösen Fußbedienung — Feststellen und Lösen ohne Bücken Zwei Montagevarianten — KWS 1091 für Neubau (Steindolle), KWS 1092 für Nachrüstung (Aufschrauben) 100 kg Türgewicht — Geeignet für schwere Innentüren Gefederter Gummipuffer — Schützt Tür und Wandoberfläche beim Anschlag 2 Schlüssel inklusive — Sofort einsatzbereit Einsatzbereich Innentüren bis 100 kg Türgewicht Bereiche, in denen das unkontrollierte Schließen einer offenstehenden Tür verhindert werden muss Gewerbe- und Objekttüren mit kontrollierten Öffnungszeiten KWS 1091: Neubau und Rohbau (Steindolle muss im Boden vergossen werden) KWS 1092: Bestandsgebäude und Nachrüstung (Aufschraubmontage) Kombination mit Türschließern möglich Technische Daten EigenschaftWert FunktionsprinzipFanghaken mit Fußbetätigung und Abschließvorrichtung Max. Türgewicht100 kg Material GehäuseAluminium Material Steindolle (KWS 1091)Stahl feuerverzinkt Material RollenklobenStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz AbschließvorrichtungJa, 2 Schlüssel im Lieferumfang Gewicht KWS 10910,870 kg Gewicht KWS 10920,580 kg Verpackungseinheit1 Stück Material & Oberfläche BauteilMaterial GehäuseAluminium Steindolle (KWS 1091)Stahl feuerverzinkt RollenklobenStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz Oberflächenausführungen: Aluminium silberfarbig eloxiert E5 (Endungen .02, .03, .10, .70, .31–.47). Varianten ArtikelnummerAusführungBeschreibung KWS 1091.02.02Mit Steindolle, Alu eloxiert E5 KWS 1092.02.02Ohne Steindolle (Aufschrauben), Alu eloxiert E5 Weitere Ausführungen (.03, .10, .70, .31–.47) auf Anfrage. KWS 1091 vs. KWS 1092 — Vergleich EigenschaftKWS 1091KWS 1092 Montage BodenSteindolle einmauernAufschrauben mit Dübeln Gewicht0,870 kg0,580 kg Geeignet fürNeubau (Rohbau)Bestand / Nachrüstung AbschließvorrichtungJaJa Montagehinweise KWS 1091 (mit Steindolle) Steindolle in den Boden einlassen und vergießen Nach vollständigem Aushärten den Feststeller auf die Steindolle aufsetzen Rollenkloben an der Tür montieren KWS 1092 (Aufschraubmontage) Feststeller mit 4 Schrauben und Dübeln auf dem Boden befestigen Rollenkloben an der Tür montieren Montageanleitung und Bohrschablone liegen bei. Abschließvorrichtung wird werksseitig vormontiert geliefert. Lieferumfang 1 x KWS Türfeststeller (1091 oder 1092) mit Abschließvorrichtung 1 x Rollenkloben 2 x Schlüssel für Abschließvorrichtung Befestigungsmaterial Montageanleitung und Bohrschablone Kombination mit Türschließern Der KWS 1091/1092 ist mit Türschließern kombinierbar. Der Fanghaken hält die Tür mechanisch in geöffneter Position, auch gegen die Schließkraft des Türschließers. Nach Lösen des Fanghakens schließt der Türschließer die Tür selbsttätig. Bei aktivierter Abschließvorrichtung bleibt die Tür arretiert — der Türschließer kann die Tür nicht schließen, bis die Vorrichtung entriegelt und der Fanghaken gelöst wird. Zubehör KWS 1610 — Unterlage für 20 mm Höhenausgleich Normen & Richtlinien Detaillierte Angaben zu anwendbaren Normen entnehmen Sie dem aktuellen KWS-Katalog und den technischen Datenblättern. Häufige Fragen Was bewirkt die Abschließvorrichtung?Die Abschließvorrichtung sperrt den Fanghaken, sodass er nicht betätigt werden kann. Eine offen arretierte Tür kann nicht geschlossen werden, solange die Vorrichtung abgeschlossen ist. Was ist der Unterschied zwischen KWS 1091 und KWS 1092?Der KWS 1091 wird mit einer Steindolle im Boden eingemauert und eignet sich für Neubau. Der KWS 1092 wird mit Schrauben und Dübeln auf den Boden aufgeschraubt und ist für Bestandsgebäude und Nachrüstung geeignet. Wie schwer darf die Tür maximal sein?Der KWS 1091/1092 ist für Türen bis 100 kg Türgewicht ausgelegt. Wie viele Schlüssel sind im Lieferumfang enthalten?2 Schlüssel werden mitgeliefert. Ersatzschlüssel sind über KWS erhältlich. Kann der Feststeller mit einem Türschließer verwendet werden?Ja. Der Fanghaken hält die Tür auch gegen die Schließkraft eines Türschließers in geöffneter Position. Bei aktivierter Abschließvorrichtung bleibt die Tür arretiert. Was macht der Ausschalthebel?Der Ausschalthebel (Position A nach B) hebt die Arretierung auf. Der Feststeller fungiert dann nur noch als gefederter Puffer ohne Feststellfunktion. Worin unterscheidet sich der KWS 1091/1092 vom KWS 1051/1052?Der KWS 1091/1092 verfügt zusätzlich über eine Abschließvorrichtung, die das unbefugte Lösen des Fanghakens verhindert. Der KWS 1051/1052 hat keine Abschließvorrichtung. Wie wird die Tür gelöst?Abschließvorrichtung mit dem Schlüssel entsperren, dann den Fanghaken mit dem Fuß betätigen und gleichzeitig die Tür leicht andrücken. Kaufberatung Türfeststeller Wann ist eine Abschließvorrichtung sinnvoll?Immer dann, wenn verhindert werden soll, dass eine offen arretierte Tür unkontrolliert geschlossen wird — etwa bei Veranstaltungen, in Durchgangsbereichen mit hohem Publikumsverkehr oder wenn das Schließen nur durch autorisiertes Personal erfolgen soll. Fanghaken oder Tretbolzen — welches Prinzip für welchen Einsatz?Fanghaken-Türfeststeller wie der KWS 1091/1092 eignen sich für schwere Türen bis 100 kg und bieten eine sichere mechanische Arretierung. Tretbolzen-Feststeller sind kompakter und für leichtere Türen bis 40 kg konzipiert. Neubau oder Nachrüstung — welche Variante wählen?Im Neubau den KWS 1091 mit Steindolle einplanen. Bei Nachrüstung im Bestand den KWS 1092 mit Aufschraubmontage verwenden — kein Eingriff in den Boden nötig. Ist ein Höhenausgleich möglich?Ja. Die Unterlage KWS 1610 gleicht einen Höhenunterschied von 20 mm aus. Welcher Feststeller für Türen über 100 kg?Für Türen bis 120 kg den KWS 1110 in schwerer Ausführung verwenden. Passende Produkte KWS 1610 — Unterlage 20 mm Höhenausgleich KWS 1051/1052 — Türfeststeller mit Fanghaken ohne Abschließvorrichtung KWS 1110 — Türfeststeller mit Fanghaken, schwere Ausführung bis 120 kg KWS 1081/1082 — Türfeststeller mit Tretbolzen (Alternative für leichtere Türen bis 40 kg)

KWS 2080 Bodenpuffer kompakt Kompakter Bodenpuffer in 5 Ansatzhöhen (3/10/15/20/27 mm). Aluminium oder Messing mit schwarzem Gummipuffer. Bodenmontage mit Zapfen gegen Verdrehen. Für Türen bis 30 kg. VE 10 Stück. Kurz & Knapp Kompakter Bodenpuffer in 5 Ansatzhöhen: 3 mm (2080), 10 mm (2082), 15 mm (2084), 20 mm (2086), 27 mm (2088) Montage: Aufschrauben auf den Boden, Zapfen verhindert Verdrehen Material: Aluminium oder Messing Max. Türgewicht 30 kg, Gummipuffer schwarz Verpackungseinheit: 10 Stück Ersatzgummi: KWS 9929 Produktbeschreibung Der KWS 2080 ist ein kompakter Bodenpuffer, der in fünf Ansatzhöhen erhältlich ist. Damit lässt sich die Pufferhöhe exakt an den Abstand zwischen Boden und Unterkante des Türblatts anpassen — von nahezu bodenlevel (3 mm) bis zu einem Ansatz von 27 mm. Die Montage erfolgt durch Aufschrauben auf den Boden. Ein Zapfen verhindert das Verdrehen des Puffers im Betrieb. Der schwarze Gummipuffer dämpft den Aufschlag der Tür und schützt Türblatt und Bodenbelag. Die kompakte Bauform macht den KWS 2080 zur unauffälligen Lösung für leichte Innentüren. In der niedrigsten Ansatzhöhe (3 mm) liegt der Puffer nahezu bündig am Boden. Vorteile 5 Ansatzhöhen — 3, 10, 15, 20 oder 27 mm für präzise Anpassung an den Türspalt Kompakte Bauform — Minimaler Platzbedarf am Boden, kaum sichtbar Verdrehsicher — Zapfen verhindert Verdrehen bei wiederholtem Anschlag Zwei Materialoptionen — Aluminium oder Messing für unterschiedliche Designanforderungen Leicht und wirtschaftlich — Nur 0,045 kg (Alu) bzw. 0,090 kg (Messing) pro Stück Einsatzbereich Der KWS 2080 eignet sich für leichte Drehtüren bis 30 kg in folgenden Anwendungsbereichen: Leichte Zimmertüren in Wohnungen und Wohnanlagen Büro- und Praxisräume mit leichten Innentüren Bereiche mit geringem Bodenabstand, in denen ein flacher Puffer benötigt wird Sanierungen, bei denen der Türspalt variiert und eine flexible Ansatzhöhe nötig ist Bereiche, in denen der Puffer möglichst unauffällig sein soll Technische Daten EigenschaftWert TypBodenpuffer kompakt MontageBodenmontage (Aufschrauben, Zapfen gegen Verdrehen) Ansatzhöhen3 mm (2080), 10 mm (2082), 15 mm (2084), 20 mm (2086), 27 mm (2088) MaterialAluminium oder Messing PufferGummi, schwarz Max. Türgewicht30 kg VE10 Stück Stückgewicht (Alu)0,045 kg Stückgewicht (Messing)0,090 kg Material & Oberflächen Aluminium AusführungBeschreibung .70Farbig pulverbeschichtet .31Eloxiert (E5/E6) Messing (nur KWS 2080) AusführungBeschreibung .62Matt .66Poliert Messing-Ausführungen sind nur für die Ansatzhöhe 3 mm (KWS 2080) erhältlich. Die höheren Varianten (2082–2088) sind ausschließlich in Aluminium verfügbar. Montagehinweise Der Bodenpuffer wird bei größtmöglichem Abstand zum Türband auf den Boden geschraubt. Ein Zapfen wird in den Boden eingelassen und verhindert das Verdrehen des Puffers. Achten Sie darauf, dass der Puffer möglichst in einem rechten Winkel auf das Türblatt trifft. Wählen Sie die Ansatzhöhe passend zum Abstand zwischen Bodenoberkante und Türblatt-Unterkante. Der Puffer sollte nicht zur Stolperfalle werden — positionieren Sie ihn möglichst nah an der Wand. Lieferumfang 10 Stück KWS 2080 Bodenpuffer kompakt (bzw. 2082/2084/2086/2088) Befestigungsmaterial (Schrauben, Dübel, Zapfen) Normen & Richtlinien Türpuffer unterliegen keiner eigenen Produktnorm. Die Materialqualitäten entsprechen den gängigen Standards für Baubeschläge. Aluminium-Oberflächen werden gemäß den jeweiligen Eloxal- bzw. Pulverbeschichtungsverfahren hergestellt. Häufige Fragen zum KWS 2080 Welche Ansatzhöhe brauche ich?Messen Sie den Abstand zwischen Bodenoberkante und Unterkante des Türblatts am vorgesehenen Pufferstandort. Wählen Sie die Ansatzhöhe so, dass der Gummipuffer mittig auf das Türblatt trifft. Bei geringem Türspalt: KWS 2080 (3 mm). Bei größerem Spalt: KWS 2088 (27 mm). Warum gibt es Messing nur bei 3 mm Ansatzhöhe?Die Messing-Ausführungen (.62 matt, .66 poliert) sind nur für den KWS 2080 mit 3 mm Ansatzhöhe erhältlich. Bei höheren Ansatzhöhen (2082–2088) wird ausschließlich Aluminium angeboten. Kann der Gummipuffer getauscht werden?Ja. Der Ersatzgummi ist unter der Artikelnummer KWS 9929 erhältlich. Ist der KWS 2080 eine Stolpergefahr?Durch die kompakte Bauform und die niedrige Gesamthöhe ist die Stolpergefahr gering. Positionieren Sie den Puffer möglichst nah an der Wand, um den Laufweg nicht zu beeinträchtigen. Für welche Bodenarten eignet sich der Puffer?Der KWS 2080 kann auf allen tragfähigen Böden montiert werden: Estrich, Fliesen, Naturstein, Parkett. Bei Fußbodenheizung vor dem Bohren die Leitungsführung prüfen. Bodenpuffer mit variabler Ansatzhöhe — Kaufberatung Wann ist ein kompakter Bodenpuffer sinnvoll?Kompakte Bodenpuffer eignen sich für leichte Türen bis 30 kg, bei denen eine unauffällige Bodenmontage gewünscht ist. Für schwerere Türen greifen Sie zu größeren Modellen wie dem KWS 2090 (80 kg) oder KWS 2093 (50 kg). KWS 2080 oder KWS 2097 — was ist der Unterschied?Der KWS 2080 bietet 5 feste Ansatzhöhen und eine durchgehende Gummikappe. Der KWS 2097 hat einen Gummiring und ist in Edelstahl erhältlich. Bei Bedarf an Edelstahl-Optik oder Pufferring-Design wählen Sie den KWS 2097. Welchen Bodenpuffer für Türen über 30 kg?Für Türen bis 50 kg: KWS 2093. Für Türen bis 80 kg: KWS 2090. Für Türen über 80 kg: gefederte Türpuffer wie KWS 2023 (100 kg) oder KWS 2124 (120 kg).
