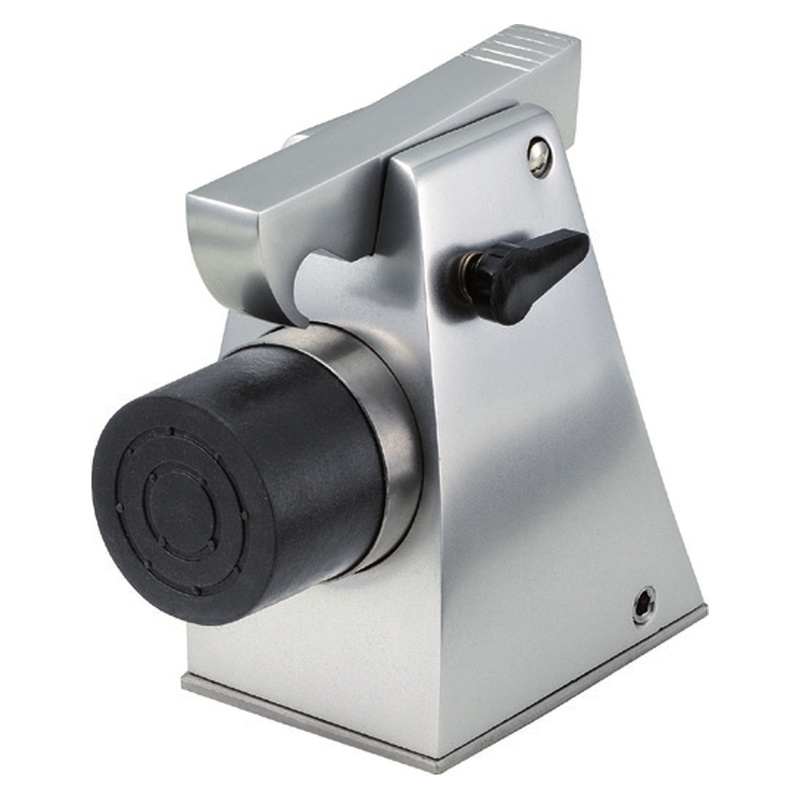

KWS 1110 Türfeststeller mit Fanghaken — Schwere Ausführung Kurz & Knapp Fanghaken-Türfeststeller in schwerer Ausführung für Türen bis 120 kg Fußbetätigung — Tür gegen Feststeller führen bis Fanghaken einrastet Aufschraubmontage über Feststellermontageplatte Aluminium-Gehäuse, Rollenkloben Stahl oder Edelstahl-Rostfrei Befestigungsmaterial im Lieferumfang Produktbeschreibung Der KWS 1110 ist ein Fanghaken-Türfeststeller in schwerer Ausführung zur mechanischen Arretierung von Türen bis 120 kg. Er ist damit für schwerere Türen ausgelegt als die Standardmodelle der KWS-Türfeststeller-Serie. Die Montage erfolgt über eine Feststellermontageplatte, die mit zwei Schrauben und einzulassenden Dübeln auf den Boden geschraubt wird. Der Feststeller wird auf die Montageplatte aufgesetzt und mit zwei seitlichen Schrauben arretiert. Diese zweiteilige Montage ermöglicht eine exakte Ausrichtung nach dem Einbau. Der Rollenkloben wird an der Tür montiert und ist in Stahl oder Edelstahl-Rostfrei erhältlich. Ein gefederter Gummipuffer in Schwarz schützt Tür und Wand beim Anschlag. Funktionsprinzip Der KWS 1110 arbeitet nach dem Fanghaken-Prinzip: Feststellen: Tür bis zum Anschlag gegen den Feststeller führen. Der Fanghaken rastet automatisch am Rollenkloben ein und hält die Tür in geöffneter Position. Lösen: Fanghaken mit dem Fuß betätigen und gleichzeitig die Tür leicht andrücken. Der Haken gibt den Rollenkloben frei. Ausschalthebel: Hebel von Position A nach B schalten — die Arretierung wird aufgehoben, der Feststeller fungiert nur noch als gefederter Puffer. Die Bedienung erfolgt ausschließlich über Fußbetätigung — kein Bücken erforderlich. Vorteile 120 kg Türgewicht — Schwere Ausführung für besonders schwere Türen Sichere Feststellung — Fanghaken rastet mechanisch ein, kein versehentliches Lösen Fußbedienung — Feststellen und Lösen ohne Bücken Zweiteilige Montage — Montageplatte und Feststeller separat montierbar, exakte Ausrichtung möglich Befestigungsmaterial inklusive — Sofort montagefertig Gefederter Gummipuffer — Schützt Tür und Wandoberfläche beim Anschlag Einsatzbereich Innentüren bis 120 kg Türgewicht Schwere Objekt- und Gewerbetüren, die ein verstärktes Feststellsystem erfordern Bereiche mit häufigem Offenhalten schwerer Türen Aufschraubmontage — geeignet für Neubau und Bestandsgebäude Kombination mit Türschließern möglich Technische Daten EigenschaftWert FunktionsprinzipFanghaken mit Fußbetätigung AusführungSchwere Ausführung Max. Türgewicht120 kg Material GehäuseAluminium Material RollenklobenStahl oder Edelstahl-Rostfrei PufferGummi, gefedert, schwarz MontageFeststellermontageplatte (Aufschrauben) Gewicht0,600 kg Verpackungseinheit1 Stück Material & Oberfläche BauteilMaterial GehäuseAluminium Rollenkloben (Ausf. .02, .03, .10, .70)Stahl Rollenkloben (Ausf. .31–.47)Edelstahl-Rostfrei MontageplatteStahl PufferGummi, gefedert, schwarz Oberflächenausführungen mit Rollenkloben Stahl: .02, .03, .10, .70. Ausführungen mit Rollenkloben Edelstahl-Rostfrei: .31–.47 (eloxiert E5/E6). Montagehinweise Bodenmontage Feststellermontageplatte mit 2 Schrauben und einzulassenden Dübeln auf den Boden schrauben Feststeller auf die Montageplatte aufsetzen Feststeller mit den 2 seitlichen Schrauben auf der Unterplatte arretieren Türmontage Rollenkloben an der Tür montieren Die zweiteilige Montage (Platte + Feststeller) ermöglicht eine nachträgliche Feinjustierung der Position. Montageanleitung liegt bei. Lieferumfang 1 x KWS 1110 Türfeststeller (schwere Ausführung) 1 x Feststellermontageplatte 1 x Rollenkloben Befestigungsmaterial (Schrauben, Dübel) Montageanleitung Kombination mit Türschließern Der KWS 1110 ist mit Türschließern kombinierbar. Der Fanghaken hält die Tür mechanisch in geöffneter Position, auch gegen die Schließkraft des Türschließers. Nach Lösen des Fanghakens schließt der Türschließer die Tür selbsttätig. Durch die Auslegung bis 120 kg eignet sich der KWS 1110 auch für schwere Türen mit leistungsstarken Türschließern (EN-Größen 4–6). Zubehör KWS 1610 — Unterlage für 20 mm Höhenausgleich Normen & Richtlinien Detaillierte Angaben zu anwendbaren Normen entnehmen Sie dem aktuellen KWS-Katalog und den technischen Datenblättern. Häufige Fragen Für welches Türgewicht ist der KWS 1110 ausgelegt?Der KWS 1110 ist in schwerer Ausführung für Türen bis 120 kg konzipiert — 20 kg mehr als die Standardmodelle KWS 1051/1052. Wie wird der KWS 1110 montiert?Über eine Feststellermontageplatte, die mit 2 Schrauben und Dübeln auf den Boden geschraubt wird. Der Feststeller wird aufgesetzt und seitlich arretiert. Gibt es eine Variante mit Steindolle?Nein. Der KWS 1110 ist ausschließlich als Aufschraubvariante mit Montageplatte erhältlich. Kann der Feststeller mit einem Türschließer verwendet werden?Ja. Der Fanghaken hält die Tür auch gegen die Schließkraft eines Türschließers in geöffneter Position. Was macht der Ausschalthebel?Der Ausschalthebel (Position A nach B) hebt die Arretierung auf. Der Feststeller fungiert dann nur noch als gefederter Puffer ohne Feststellfunktion. Worin unterscheidet sich der KWS 1110 vom KWS 1051/1052?Der KWS 1110 ist für 120 kg statt 100 kg ausgelegt und wird über eine Feststellermontageplatte montiert. Die Modelle KWS 1051/1052 bieten Steindolle oder Aufschraubmontage direkt. Welche Rollenkloben-Materialien stehen zur Verfügung?Stahl (Ausführungen .02, .03, .10, .70) oder Edelstahl-Rostfrei (Ausführungen .31–.47). Gibt es den KWS 1110 mit Abschließvorrichtung?Nein. Für eine Abschließvorrichtung den KWS 1091/1092 verwenden (bis 100 kg). Kaufberatung Türfeststeller Welcher Feststeller für schwere Türen über 100 kg?Der KWS 1110 in schwerer Ausführung ist für Türen bis 120 kg ausgelegt. Für Türen bis 100 kg reichen die Standardmodelle KWS 1051/1052 oder KWS 1091/1092 (mit Abschließvorrichtung). Fanghaken oder Tretbolzen — welches Prinzip für welchen Einsatz?Fanghaken-Türfeststeller wie der KWS 1110 eignen sich für schwere Türen und bieten eine sichere mechanische Arretierung. Tretbolzen-Feststeller sind kompakter und für leichtere Türen bis 40 kg konzipiert. Stahl- oder Edelstahl-Rollenkloben?Stahl-Rollenkloben sind die Standardausführung. Edelstahl-Rostfrei empfiehlt sich bei höheren Anforderungen an Korrosionsbeständigkeit oder wenn die sichtbare Optik matt gebürstet gewünscht ist. Ist ein Höhenausgleich möglich?Ja. Die Unterlage KWS 1610 gleicht einen Höhenunterschied von 20 mm aus.
