Sockel 143 UH - Montagesockel für Hekatron Rauchmelder
47,60 €*
inkl. MwSt
40,00 €
zzgl. MwSt
Lieferzeit 15-20 Werktage
Sockel 143 UH — Montagesockel für Unterputz und Hohldecken
Kurz & Knapp
- Montagesockel für Hekatron Rauchschalter ORS 142, ORS 142 AT, TDS 247
- Unterputz- und Hohldeckenmontage mit Blendring für flächenbündigen Einbau
- Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ)
- Kompatibel mit allen Hekatron-Zentralen (FSZ Basis/Pro, RSZ kompakt)
Produktbeschreibung

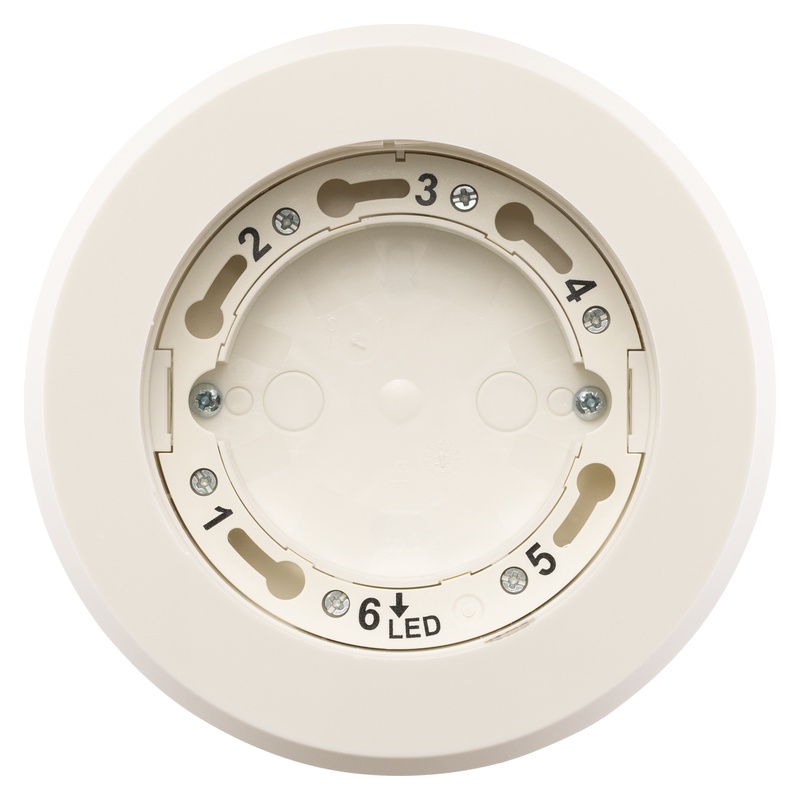

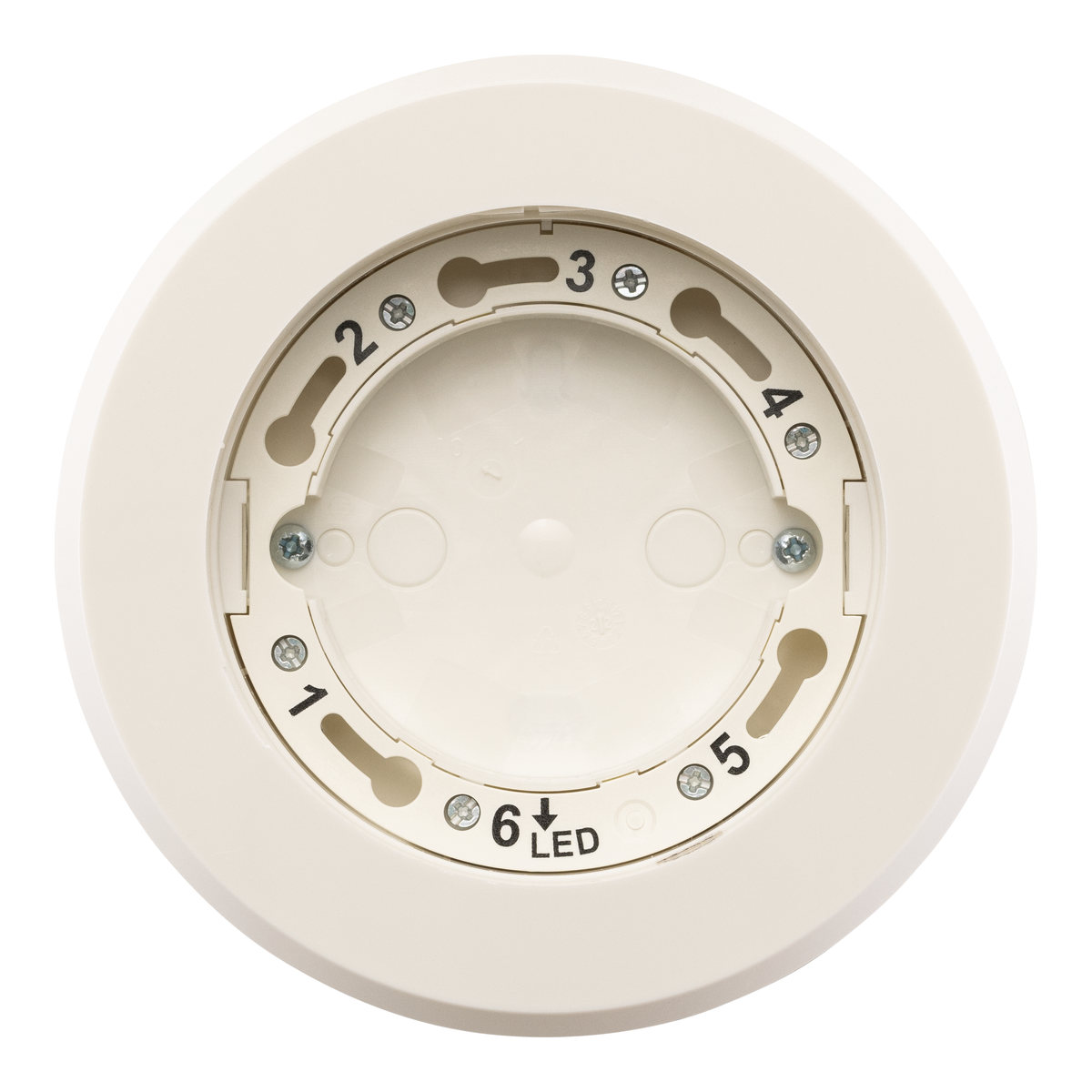

Der Sockel 143 UH ermöglicht die Montage von Hekatron Rauchschaltern in abgehängten Decken und Hohldecken. Der mitgelieferte Blendring sorgt für einen sauberen, flächenbündigen Abschluss.
Ideal für Verwaltungsgebäude und repräsentative Räume, in denen der Melder möglichst unauffällig integriert werden soll. Integrierter Magnet für optionale Leitungsüberwachung.
Kompatibilität
Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern:
- ORS 142 — Standard-Rauchschalter (für Neuanlagen abG)
- ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ)
- TDS 247 — Thermodifferentialschalter
Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143.
Passende Hekatron Produkte
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Montage | Unterputz / Hohldecke |
| Einsatzbereich | Abgehängte Decken, flächenbündige Montage |
| Blendring | Im Lieferumfang enthalten |
| Leitungsüberwachung | Optional, per integriertem Magnet (43 kΩ) |
| Material | Kunststoff |
| Farbe | Weiß |
Sockelvergleich: Welcher Sockel für welche Montagesituation?
| Sockel | Montage | Einsatz | Kompatible Melder |
|---|---|---|---|
| 143 A | Aufputz (Decke) | Standard-Deckenmontage, trockene Räume | ORS 142, ORS 142 AT, TDS 247 |
| 143 AF | Aufputz (Feuchtraum) | Feuchte Umgebungen | ORS 142, ORS 142 AT, TDS 247 |
| 143 UH | Unterputz / Hohldecke | Abgehängte Decken, flächenbündig | ORS 142, ORS 142 AT, TDS 247 |
| 143 W | Wand / Sturz | ORS 142 oder TDS 247 am Türsturz | ORS 142, ORS 142 AT, TDS 247 |
Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand).
Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten.
Kaufberatung Sockel & Montagezubehör
Welchen Sockel brauche ich für den ORS 142?
Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W.
Braucht der ORS 142 W auch einen Sockel 143?
Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143.
Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?
Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt.
Kann ich den Sockel beim Meldertausch weiterverwenden?
Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil.
Wann Konsole statt Sockel?
Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung).
Wofür ist das Gehäuseoberteil RNO 02?
Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).
Passt zu
