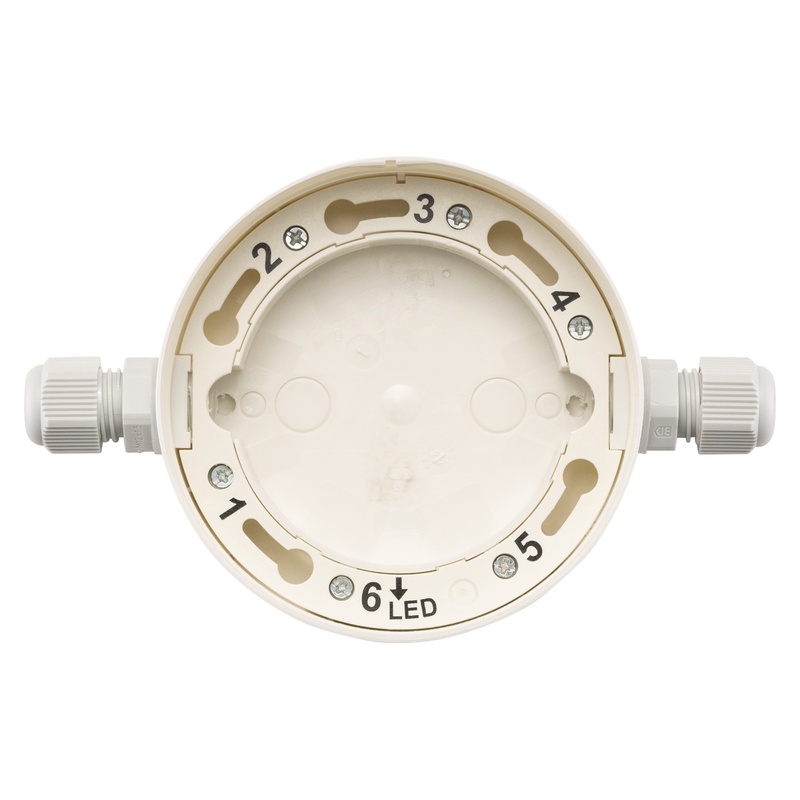

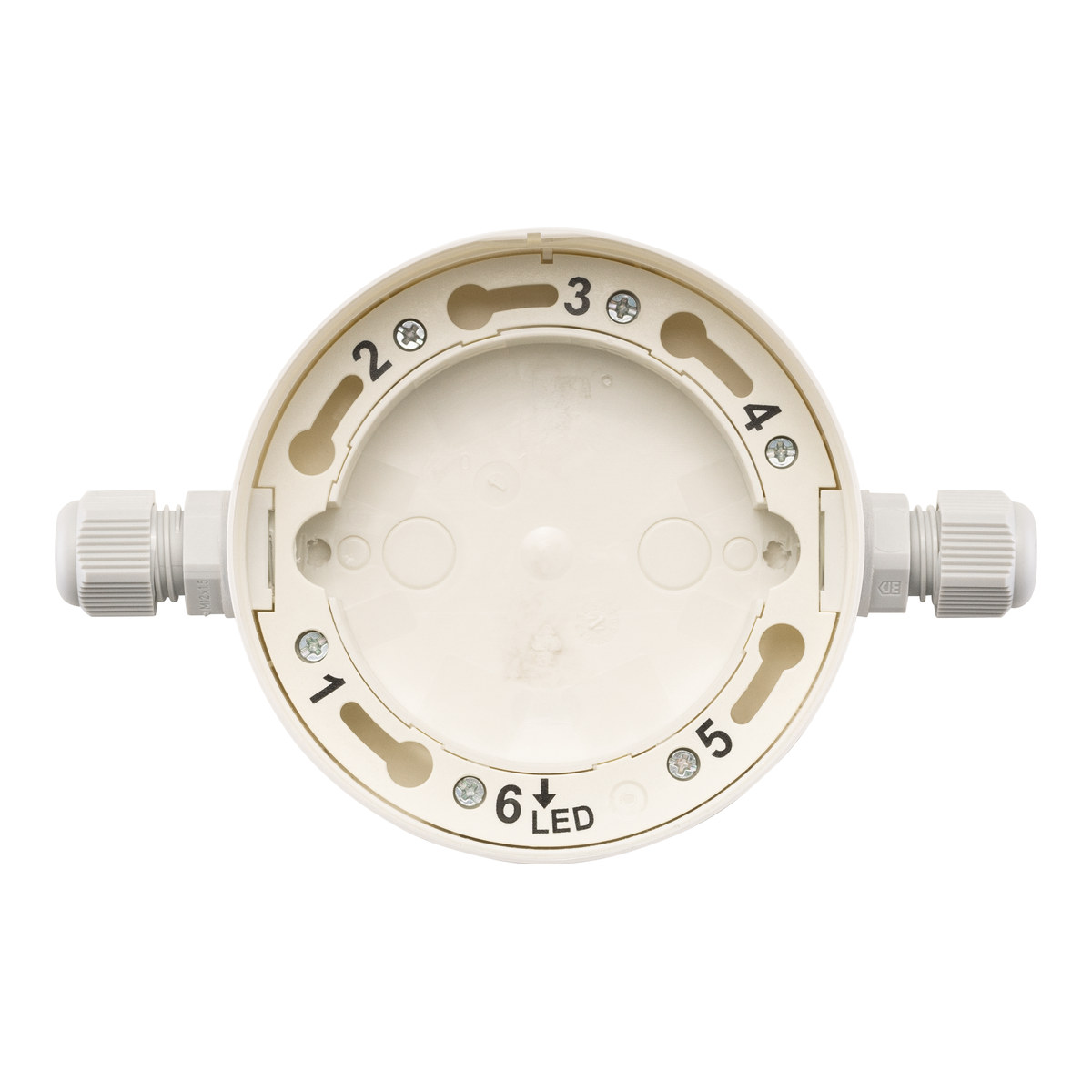

Sockel 143 AF - Montagesockel für Hekatron Rauchmelder

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

Hekatron ORS 142 AT RetroFit — Austausch-Rauchschalter für Deckenmontage Kurz & Knapp RetroFit für Bestandsanlagen — 1:1-Ersatz für ältere ORS 142 Deckenmelder AT-Sockeltausch: Sockel bleibt, nur Melderkopf wechseln Streulichtprinzip nach EN 54-7, Temperaturschwelle 70 °C Erweiterter Temperaturbereich -30 bis +60 °C Verschmutzungskompensation, RS-Bus, potentialfreier Öffner Kompatibel mit 20+ Herstellern Made in Germany Produktbeschreibung Der Hekatron ORS 142 AT RetroFit ist der Austausch-Rauchschalter für bestehende Feststellanlagen mit Deckenmontage. Er ersetzt ältere ORS 142 Melder, deren 8-jährige Nutzungsdauer gemäß DIN 14677 abgelaufen ist. Als RetroFit-Lösung ist er speziell für Anlagen konzipiert, die nach einem älteren Zulassungsbescheid (Z-6.5-xxxx) abgenommen wurden. Der vorhandene Sockel (143 A, 143 UH oder 143 AF) bleibt montiert — beim Tausch wird nur der Melderkopf gewechselt. Technisch entspricht der AT RetroFit dem aktuellen ORS 142 Standard: Verschmutzungskompensation, Alarmschwellennachführung, integrierte Leitungsüberwachung und Multi-Betriebszustandsanzeige. Einbindung in die Feststellanlage Der ORS 142 AT RetroFit wird als direkter Ersatz in bestehende Systeme eingesetzt: ORS 142 AT RetroFit an der Decke → Zentrale (FSZ/RSZ/RMZ) → Haftmagnet → Tür schließt Beim Austausch ist immer die aktuell gültige Zulassung zugrunde zu legen — nicht die alte Zulassung, nach der die Anlage ursprünglich abgenommen wurde. Ist der AT RetroFit in der aktuellen Zulassung des Systems gelistet, kann eine Neuabnahme entfallen. Technische Daten EigenschaftWert DetektionsprinzipStreulicht nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebstemperatur-30 bis +60 °C AbmessungenØ 80 × H 33 mm Gewicht82 g FarbeWeiß (RAL 9010) SockeltypSockelserie 143 (A, AF, UH) KommunikationRS-Bus AT-KennzeichnungJa Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 AT RetroFit ist als Austauschmelder für alle Systeme zugelassen, in denen der ORS 142 gelistet ist: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (Z-6.500-2372) GEZE — FA GC 150 System 20+ weitere Hersteller — Assa Abloy, C-Tec, ECO Schulte, Entrematic, GU BKS u. a. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED Grün/Gelb wechselnd8-Jahres-Tausch fälligNeuen AT RetroFit Melderkopf aufsetzen. Sockel bleibt LED Gelb dauerhaftStörungMelderkopf abnehmen, Sockelkontakte prüfen, Kabel durchmessen Melder passt nicht auf alten SockelSockel veraltet (vor Serie 143)Alten Sockel durch Sockel 143 A ersetzen. Verkabelung prüfen Neuabnahme nach Tausch gefordertAT RetroFit nicht in alter ZulassungAktuelle Zulassung prüfen. Neuabnahme durch autorisierte Fachkraft FehlalarmStaub, DampfMontageort bewerten. Ggf. TDS 247 (nicht Fluchtwege) Montage & AT-Tausch Der AT-Tausch an der Decke in drei Schritten: Schritt 1: Alten Melderkopf durch Drehen aus dem Sockel lösen Schritt 2: ORS 142 AT RetroFit aufsetzen und durch Drehen verriegeln Schritt 3: Funktionstest mit Prüfaerosol (Hekatron 918/5) Sockel 143 A, 143 AF oder 143 UH bleibt montiert. Keine Neuverkabelung. Bei sehr alten Anlagen (vor ORS 132): Netzteil auf Kompatibilität prüfen — ältere Energieversorgungen sind möglicherweise nicht geeignet. Zulassungslogik: Wann der ORS 142 AT RetroFit eingesetzt werden muss Wichtig: Nur für Bestandsanlagen (abZ) Der ORS 142 AT RetroFit ist ausschließlich für Feststellanlagen mit alter Zulassung Z-6.5-xxxx (abZ) vorgesehen In Neuanlagen mit Z-6.500-xxxx (abG) darf er nicht verwendet werden — dort den Standard ORS 142 einsetzen Für den Austausch in abZ-Bestandsanlagen ist nur der AT RetroFit zugelassen — der Standard-ORS 142 darf dort nicht als Ersatz eingesetzt werden Wird das falsche Produkt verbaut, verliert die Anlage ihre Zulassung Hintergrund: Seit dem 01.01.2020 unterscheidet das DIBt zwischen abZ (Z-6.5-xxxx, Bestandsanlagen) und abG (Z-6.500-xxxx, Neuanlagen). In abZ-Zulassungen war der Melder mit Auslösevorrichtung als Einheit zugelassen. In abG ist der Melder nur noch als Melder zugelassen — die Auslöselogik liegt in der Zentrale (z. B. FSZ Basis). Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Nicht jede abZ-Zulassung hat den ORS 142 AT freigegeben — die exakte Kompatibilitätstabelle steht in der Montageanleitung (7003085, Seite 2). Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Unter 18 V DC → Netzgerät mit tauschen. Wartung & Prüfung Monatlich — Funktionsprüfung mit Prüfaerosol Hekatron 918/5 Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Alle 8 Jahre — Melderkopf tauschen (AT-Sockeltausch) Rauchschalter nicht öffnen, nicht reinigen. Nur Austausch. Einsatzgebiete Bestandsanlagen — 8-Jahres-Austausch bestehender ORS 142 Deckenmelder Drehflügeltüren, Schiebetüren, Tore — an Brand- und Rauchschutzabschlüssen Bahngebundene Förderanlagen — automatische Transportsysteme Nur an Innenwänden. Nicht für staubige/dampfige Umgebungen (dort: TDS 247, nicht in Fluchtwegen). Modellvergleich ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 AT RetroFit Was bedeutet RetroFit?RetroFit bezeichnet den Austausch eines Melders in einer bestehenden Anlage. Der ORS 142 AT RetroFit ist speziell für diesen Zweck konzipiert und trägt die AT-Kennzeichnung. Muss die Anlage nach dem Tausch neu abgenommen werden?Nur wenn der ORS 142 AT RetroFit nicht in der aktuell gültigen DIBt-Zulassung des Systems gelistet ist. Ist er aufgeführt: Funktionstest und Dokumentation im Prüfbuch genügen. Kann ich jeden alten Hekatron-Melder durch den AT RetroFit ersetzen?Ja, sofern der vorhandene Sockel zur Serie 143 gehört. Bei sehr alten Sockeln (vor Serie 143) muss der Sockel mit getauscht werden. Was passiert mit den alten Netzteilen?Bei Austausch von ORS 132 oder älter: Netzteil auf Kompatibilität prüfen. Ältere Energieversorgungen (NAG 03, NG 519) können ungeeignet sein. Unterschied AT RetroFit vs. ORS 142 Standard?Technisch identisch. Der AT RetroFit trägt eine spezielle AT-Kennzeichnung für die eindeutige Zuordnung als Austauschmelder. Für Neuanlagen den Standard ORS 142 verwenden. Wie oft muss der RetroFit-Melder geprüft werden?Wie jeder ORS 142: monatlich Funktionsprüfung, jährlich Fachprüfung, nach 8 Jahren Austausch. Ist der AT RetroFit mit dormakaba RMZ kompatibel?Ja. In der dormakaba-Zulassung Z-6.500-2372 als Austauschmelder gelistet. Kaufberatung: Austausch in Bestandsanlagen Wand- oder Decken-AT?Für bestehende Deckenmelder: ORS 142 AT RetroFit. Für bestehende Wandmelder: ORS 142 W AT. Beide nutzen das AT-Sockeltausch-Prinzip. Lohnt sich der Umstieg auf Funk beim Tausch?Wenn die Kabelinfrastruktur intakt ist: nein — der AT RetroFit ist wirtschaftlicher. Wenn Kabel sanierungsbedürftig sind oder im Denkmalschutz: Funksystem ORS 155 F prüfen. Wie viele Melder brauche ich?Die Anzahl richtet sich nach Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der DIBt-Bauartgenehmigung. In der Regel: 1–2 Melder pro Tür. Kann ich den Tausch selbst durchführen?Den Melderkopf wechseln darf eine eingewiesene Person. Die Abnahme nach Tausch muss durch eine autorisierte Fachkraft erfolgen.

Hekatron TDS 247 — Thermodifferentialschalter für Feststellanlagen Kurz & Knapp Thermodifferentialschalter — erkennt Temperaturanstieg und Grenzwertüberschreitung Speziell für schwierige Umgebungen mit Staub, Dampf oder betriebsbedingtem Rauch Plausibilitätsprüfung der Messwerte — minimiert Fehlalarme Prüfung nach EN 54-5 (Wärmemelder) RS-Bus, potentialfreier Öffner, Messteilüberwachung NICHT in Flucht- und Rettungswegen — dort ausschließlich optische Rauchschalter Made in Germany Produktbeschreibung Der Hekatron TDS 247 ist ein Thermodifferentialschalter mit Maximalteil zur Erkennung von Temperaturveränderungen und offenen Bränden — mit und ohne Rauch. Er ist der Nachfolger des älteren Rauchschalters TS 217. Der TDS 247 erfasst die Umgebungstemperatur, wertet die Messwerte nach speziellen Algorithmen aus und prüft das Ergebnis auf Plausibilität. Er reagiert sowohl auf die Temperaturanstiegsgeschwindigkeit (Differentialteil) als auch auf das Übersteigen des Grenzwerts (Maximalteil). Sein Haupteinsatzgebiet sind Räume mit betriebsbedingten Störgrößen wie Staub, Rauch oder Dampf, in denen optische Rauchschalter zu Fehlalarmen neigen würden. Wichtig: Der TDS 247 darf nicht für Abschlüsse in Flucht- und Rettungswegen verwendet werden — dort sind ausschließlich optische Rauchschalter (ORS 142) vorgeschrieben. Einbindung in die Feststellanlage Der TDS 247 wird wie der ORS 142 in eine Feststellanlage eingebunden: TDS 247 erkennt Temperaturanstieg → Signal an Zentrale (FSZ/RSZ/RMZ) → Haftmagnet löst → Tür schließt Der TDS 247 darf nur an Hekatron-Netzgeräte angeschlossen werden und passt in die vorhandene Sockelserie 143. Für den TDS 247 wird das Abschlussmodul AM 142 am Stichende benötigt (bei FSZ Basis/Pro enthalten). Technische Daten EigenschaftWert DetektionsprinzipThermodifferential mit Maximalteil nach EN 54-5 A1 Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebstemperatur-20 bis +80 °C AbmessungenØ 80 × H 33 mm Gewicht60 g FarbeWeiß (RAL 9010), Multicolor auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (Herstellerempfehlung) Kompatibilität Der TDS 247 ist für den Einsatz in folgenden Feststellanlagen zugelassen: Hekatron — FSZ Basis, FSZ Pro (mit Abschlussmodul AM 142) dormakaba — RMZ (in der DIBt-Zulassung gelistet) Wichtig: Der TDS 247 darf nur an Hekatron-Netzgeräte angeschlossen werden. Ältere Netzteile (NAG 03, NG 519) sind nicht kompatibel mit der Leitungsüberwachung. DIBt-Zulassungen: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen). Passende Hekatron ProdukteHekatron FSZ Kompakt Zustandsanzeige & LED-Diagnose LED-AnzeigeZustandRelais GrünNormalbetriebGeschlossen Grün + GelbUnzulässige Temperatur (≤ -20 °C)Geschlossen Grün + Gelb (wechselnd)Erhöhte Temperatur (Voralarm)Geschlossen GelbStörung (Temperaturmessteil)Geöffnet RotAlarmGeöffnet DunkelSpannungslosGeöffnet Zusätzlich meldet der TDS 247 seinen Funktionszustand über RS-Bus (Stift 3) an die Sammelanzeige RZA 142 — dort werden die Zustände mit farbigen LEDs und potentialfreien Relais ausgegeben. Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED Grün + Gelb (Wechsel)Erhöhte UmgebungstemperaturWärmequelle in der Nähe? Montageort prüfen (Heizung, Sonneneinstrahlung) LED Gelb dauerhaftTemperaturmessteil defektMelder tauschen. Sockelkontakte prüfen Fehlalarm bei Küchenbet riebZu nahe an WärmequelleMelder weiter von Kochstelle entfernt positionieren. TDS 247 ist für Dampf geeignet, aber nicht für direkte Hitze Tür schließt nicht bei AlarmSignalweg unterbrochenZentrale → Relais → Magnet prüfen Melder löst nicht bei Prüfung ausKeine Rauchprüfung möglichTDS 247 wird mit Fön geprüft (Wärme), NICHT mit Prüfaerosol. Überhitzung vermeiden! LED Grün + Gelb bei KälteTemperatur unter -20 °CNormales Verhalten. Melder meldet unzulässig niedrige Temperatur Störung nach Meldertausch (LED gelb)Netzgerät-Spannung unter 18 VBei Anlagen älter als 16 Jahre: Ausgangsspannung messen. Unter 18 V DC = Netzgerät tauschen (FSZ Basis, RSZ kompakt, LRZ Basis) Sockelwahl Der TDS 247 passt in die vorhandene Sockelserie 143: SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume Sockel 143 WWandmontageSturzmontage Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken Montagehinweise Die Montage des TDS 247 entspricht dem ORS 142: Sockel an der Decke oder Wand schrauben, Melderkopf aufsetzen und drehen. Ausschließlich Schraubmontage. Positionierung: In Räumen mit Staub oder Dampf den Melder nicht direkt über Wärmequellen positionieren. Der TDS 247 reagiert auf Temperaturanstieg — eine direkte Heizquelle führt zu Fehlalarmen. Austausch & Zulassungslogik (abZ / abG) Tausch nach 8 Jahren (Herstellerempfehlung) Der 8-jährige Tauschzyklus ist für Thermoschalter eine Herstellerempfehlung (für optische Rauchschalter Vorschrift nach DIN 14677) Prüfung per Fön (Wärme), nicht per Prüfaerosol Zulassungslogik beim Austausch: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur TDS 247 AT (Art. 31-5100001-01-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur TDS 247 Standard (Art. 5100158) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Nicht jede abZ-Zulassung hat den TDS 247 AT freigegeben — Kompatibilitätstabelle in der Montageanleitung prüfen. Umstieg auf ORS 142: Wenn der Einsatzort nicht mehr staubig/dampfig ist oder die Tür in einem Fluchtweg liegt, muss auf den ORS 142 umgestiegen werden (abZ: ORS 142 AT, abG: ORS 142 Standard). Wartung & Prüfung Monatlich — Funktionsprüfung mit Fön (Überhitzung vermeiden!). Tür muss schließen. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Alle 8 Jahre — Melder tauschen (Herstellerempfehlung) Achtung: Der TDS 247 wird nicht mit Prüfaerosol geprüft — das ist nur für optische Rauchschalter. Die Funktionsprüfung erfolgt ausschließlich durch Wärmezufuhr. Einsatzgebiete Küchen und Großküchen — Dampf und Kochrauch würden optische Melder stören Werkstätten — Schweiß-, Schleif- oder Sägearbeiten erzeugen Staub und Rauch Lager und Produktionshallen — betriebsbedingter Staub Tiefgaragen und Parkhäuser — Abgase Bahngebundene Förderanlagen — DIBt Z-6.5-1891 Verboten in: Flucht- und Rettungswegen. Dort ausschließlich optische Rauchschalter (ORS 142) verwenden. Modellvergleich Wann Thermoschalter, wann optischer Rauchschalter? ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Der TDS 247 wird nach EN 54-5 A1 geprüft (Wärmemelder). DIBt-Zulassungen: Z-6.5-1725, Z-6.5-1891. Häufige Fragen zum TDS 247 Warum einen Thermoschalter statt Rauchschalter?In Räumen mit betriebsbedingtem Staub, Dampf oder Rauch (Küchen, Werkstätten) würde ein optischer Rauchschalter ständig Fehlalarme auslösen. Der TDS 247 reagiert auf Temperatur, nicht auf Partikel in der Luft. Darf ich den TDS 247 in Fluchtwegen einsetzen?Nein. In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter vorgeschrieben. Der TDS 247 eignet sich nur für Abschlüsse außerhalb von Fluchtwegen. Wie prüfe ich den TDS 247?Mit einem Fön (Wärmezufuhr). Nicht mit Prüfaerosol — das ist nur für optische Rauchschalter. Vorsicht: Überhitzung des Melders vermeiden. Welchen Sockel brauche ich?Die gleiche Sockelserie 143 wie beim ORS 142: 143 A (Decke), 143 AF (Feuchtraum), 143 W (Wand), 143 UH (Unterputz). Wann muss der TDS 247 getauscht werden?Hekatron empfiehlt den Austausch nach 8 Jahren. Der Melder verfügt über eine Austauschanzeige nach DIN 14677. Ersetzt der TDS 247 den älteren TS 217?Ja. Der TDS 247 ist der direkte Nachfolger des TS 217. Er nutzt die gleiche Sockelserie 143. Kann der TDS 247 an dormakaba RMZ betrieben werden?Ja. Er ist in der dormakaba-Zulassung als Thermoschalter gelistet. Was bedeutet „Thermodifferential mit Maximalteil“?Differentialteil: Der Melder reagiert auf die Geschwindigkeit des Temperaturanstiegs. Maximalteil: Er reagiert zusätzlich auf das Überschreiten eines absoluten Grenzwerts. Beide Auswertungen werden auf Plausibilität geprüft. Kaufberatung: Thermoschalter oder Rauchschalter? Wann TDS 247 statt ORS 142?Wenn am Montageort mit Staub, Dampf oder betriebsbedingtem Rauch zu rechnen ist. Typisch: Küchen, Werkstätten, Lager, Tiefgaragen. Aber: nicht in Fluchtwegen. Kann ich später auf einen Rauchschalter umrüsten?Ja. Der ORS 142 passt auf den gleichen Sockel 143. Wenn sich die Raumnutzung ändert (z. B. Küche wird Büro), einfach den Melderkopf tauschen. Gibt es den TDS 247 als Funk-Variante?Nein. Der TDS 247 ist ausschließlich kabelgebunden. Eine Funk-Alternative für staubige Umgebungen gibt es derzeit nicht. Brauche ich das Abschlussmodul AM 142?Ja, am Stichende. Das AM 142 ist bei der FSZ Basis und FSZ Pro bereits enthalten und auch separat erhältlich. Erkennt der TDS 247 auch Schwelbrände?Nur eingeschränkt. Schwelbrände entwickeln sich langsam und erzeugen wenig Wärme. Der TDS 247 erkennt primär schnelle Temperaturanstiege und offene Flammen. Für Schwelbranderkennung ist der ORS 142 (optisch) die bessere Wahl.
