DORMA Prüfbuch für Feststellanlagen
DORMA Prüfbuch für Feststellanlagen — Pflichtdokumentation nach DIN 14677 Kurz & Knapp Gesetzlich vorgeschriebene Pflichtdokumentation für jede dormakaba Feststellanlage Begleitet die Anlage vom Tag der Erstinbetriebnahme bis zur laufenden Wartung Enthält: Übereinstimmungserklärung, Abnahmeprotokoll, monatliche Prüfprotokolle, jährliche Wartung Muss dauerhaft am Betriebsort vorgehalten werden Format DIN A4, geheftet, Sprache Deutsch Produktbeschreibung Das DORMA Prüfbuch ist die gesetzlich vorgeschriebene Pflichtdokumentation für Feststellanlagen nach allgemeinem Baurecht und DIBt-Bauartgenehmigung. Es begleitet die Anlage über den gesamten Lebenszyklus — von der Abnahmeprüfung nach Erstinbetriebnahme bis zur laufenden Wartungsdokumentation. Nach Erstinbetriebnahme ist das Prüfbuch dem Betreiber auszuhändigen. Alle Nachweise sind dauerhaft zu archivieren. Das bauäusfuhrende Unternehmen muss die Übereinstimmung der Bauart mit der allgemeinen Bauartgenehmigung bestätigen — der Vordruck ist im Prüfbuch enthalten. Kennzeichnungsschild: Nach erfolgreicher Abnahme ist ein Zulassungsschild (105 × 52 mm) dauerhaft anzubringen. Das Schild ist separat zu bestellen. Inhalt des Prüfbuchs AbschnittInhalt ObjektdatenBetreiber, Standort, Türbezeichnung, Errichterangaben ÜbereinstimmungserklärungVordruck für bauausführendes Unternehmen (Zulassungs-Nr., Gerätekombination) KomponentenlisteStückliste aller eingesetzten DIBt-zugelassenen Geräte Abnahmeprüfung12-Punkte-Checkliste, Funktionsprüfungsprotokoll, Abnahmebescheinigung Monatliche PrüfungWiederholungsprotokoll für bis zu 14 Prüfzyklen Jährliche WartungProtokollseiten für Fachbetriebe, mehrere Jahrgänge Normen & gesetzliche Grundlagen RegelwerkBedeutung DIN 14677Wartung von Feststellanlagen, monatliche Funktionsprüfung DIN 14677-1, Abschnitt 5.1Jährliche Prüfung und Wartung durch Fachpersonal Bauartgenehmigung Z-6.500-2372Schriftliche Wartungsanleitung je Ausführungsvariante Allgemeines BaurechtGrundlage für alle Abnahme- und Prüfpflichten Monatliche Funktionsprüfung — 6 Schritte Energieversorgung unterbrechen → Tür muss schließen; Reset automatisch oder manuell Prüfgas gegen Rauchmelder sprühen → Tür muss schließen Bei elektromagnetischer Feststellung ohne Handtaster: Feststellung durch Druck auf Türblatt lösen Bei Elektromagneten oder Freilauf mit Handtaster: Handtaster betätigen Umgebungseinflüsse prüfen (Staub, Wasserdampf) Einfluss baulicher Änderungen auf Funktion prüfen Vereinfachung: Nach 12 fehlerfreien Monatsprüfungen reicht vierteljährliche Prüfung. Bei Mängeln: sofortige Instandsetzung und erneut 3 monatliche Prüfungen. Passende Dorma Feststellanlagen-Produkte ProduktArt.-Nr.Beschreibung RMZ Rauchmeldezentrale64800001MZentrale für Feststellanlagen mit integriertem Rauchmelder RM-N Deckenrauchmelder64830900Kabelgebundener Rauchmelder für Deckenmontage (2er-Pack) RM-F Funkrauchmelder57280011Kabelloser Rauchmelder (Funeo System) FM-AP Funkmodul57290001MFunkempfänger für RM-F und HT-F HT-F Funkhandtaster57300011Kabellose manuelle Auslösung Rauchschalterplatine G-EMR9900064001300Ersatz-Rauchmeldeeinheit (Pflichtaustausch nach 8 Jahren) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Häufig gestellte Fragen Wann muss das Prüfbuch ausgehändigt werden?Nach Erstinbetriebnahme und Abnahmeprüfung. Es muss dauerhaft am Betriebsort zur Einsichtnahme vorgehalten werden. Wie oft muss die Feststellanlage geprüft werden?Monatlich durch den Betreiber. Nach 12 fehlerfreien Prüfungen reicht vierteljährlich. Zusätzlich jährliche Fachprüfung nach DIN 14677. Darf der Betreiber die monatliche Prüfung selbst durchführen?Ja, nach Einweisung — keine besondere Qualifikation erforderlich. Die jährliche Wartung muss durch Fachpersonal erfolgen. Wie lange muss das Prüfbuch aufbewahrt werden?Während der gesamten Betriebsdauer der Feststellanlage. Wird das Zulassungsschild mitgeliefert?Nein. Das Zulassungsschild (105 × 52 mm) ist separat zu bestellen und nach erfolgreicher Abnahme dauerhaft anzubringen.
Zulassungsschild für dormakaba Feststellanlagen
Zulassungsschild für dormakaba Feststellanlagen Kennzeichnungsschild nach DIBt für Feststellanlagen — Pflicht nach Abnahme Kurz & Knapp Kennzeichnungsschild nach DIBt für Feststellanlagen — Pflicht nach Abnahme dormakaba Zubehör Produktbeschreibung Das Zulassungsschild für dormakaba Feststellanlagen — kennzeichnungsschild nach dibt für feststellanlagen — pflicht nach abnahme. Kompatibilität Für alle dormakaba Feststellanlagen. Pflicht nach DIBt-Richtlinie. Passende Produkte dormakaba Rauchschalterplatine G-EMR optischer Rauchschalter ORS 142 → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Ja, nach DIBt-Richtlinie bzw. DIN 14677. Ist dieses Dokument gesetzlich vorgeschrieben?Prüfbücher und Abnahmeschilder sind nach DIN 14677 für Feststellanlagen vorgeschrieben. Sie dokumentieren Inbetriebnahme, Prüfungen und Wartungen.Wer ist für die Dokumentation verantwortlich?Der Betreiber ist für die ordnungsgemäße Dokumentation verantwortlich. Die Eintragungen werden von der prüfenden Fachkraft vorgenommen.
Dorma Zulassungs-Set Feststellanlagen
Dorma Zulassungs-Set Feststellanlagen Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen Kurz & Knapp Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen dormakaba Zubehör Produktbeschreibung Das Dorma Zulassungs-Set Feststellanlagen — zulassungs-set mit prüfbuch und kennzeichnungsschild für feststellanlagen. Kompatibilität Für alle dormakaba Feststellanlagen (TS 93 EMR, TS 99 FLR, EM 500 mit RMZ etc.). Passende Produkte Rauchschalterplatine für dormakaba Feststellanlagen ORS 142 Rauchmelder für Feststellanlagen → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Ja, nach DIBt-Richtlinie bzw. DIN 14677. Ist dieses Dokument gesetzlich vorgeschrieben?Prüfbücher und Abnahmeschilder sind nach DIN 14677 für Feststellanlagen vorgeschrieben. Sie dokumentieren Inbetriebnahme, Prüfungen und Wartungen.Wer ist für die Dokumentation verantwortlich?Der Betreiber ist für die ordnungsgemäße Dokumentation verantwortlich. Die Eintragungen werden von der prüfenden Fachkraft vorgenommen.
Schließfolgeregler DORMA SR 390
Schließfolgeregler DORMA SR 390 Mechanischer Schließfolgeregler für Scherengestänge-Türschließer Kurz & Knapp Mechanischer Schließfolgeregler für Scherengestänge-Türschließer Kompatibel mit: TS 73 V, TS 83 (zweiflügelig) Produktbeschreibung Schließfolgeregler DORMA SR 390 — mechanischer schließfolgeregler für scherengestänge-türschließer. Kompatibilität Kompatibel mit: TS 73 V, TS 83 (zweiflügelig). Passende Produkte G-EMR Rauchschalterplatine Hekatron ORS 142 Rauchmelder → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Passt zu?TS 73 V, TS 83 (zweiflügelig) Einzeln bestellbar?Ja. Wann brauche ich einen Schließfolgeregler?Ein Schließfolgeregler ist bei zweiflügeligen Brandschutztüren vorgeschrieben, damit der Standflügel vor dem Gangflügel schließt.
Dorma HT-UP Auslösetaster für Dorma Feststellanlagen
Dorma HT-UP Auslösetaster — Unterputz Handauslösetaster (Unterputz) für dormakaba Feststellanlagen. Kurz & Knapp Handauslösetaster HT-UP — Unterputz-Montage Roter Taster mit Aufschrift "Tür schließen" Löst die Feststellanlage manuell aus — Tür schließt DIBt-Vorschrift bei EM 500 Haftmagneten Produktbeschreibung Der Dorma HT-UP ist ein roter Handauslösetaster für dormakaba Feststellanlagen. Unterputz-Montage. Er ermöglicht das manuelle Auslösen der Feststellanlage — die Tür schließt.Bei Verwendung von EM 500 Haftmagneten ist ein roter Handauslösetaster mit Aufschrift "Tür schließen" nach DIBt-Richtlinie Pflicht. Kompatibilität Kompatibel mit: Alle dormakaba Rauchmeldezentralen (RMZ Contur, RMZ XEA) und Feststellanlagen. Passende Produkte dormakaba G-EMR ORS 142 Rauchmelder für Feststellanlagen → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Bei EM 500 Haftmagneten: Ja (DIBt). Bei Gleitschienen-Feststellanlagen: Empfohlen. AP oder UP?AP: Aufputz, einfache Montage. UP: Unterputz, eleganter. Benötige ich den Taster für meine Feststellanlage?Ein Handtaster ist bei Feststellanlagen nach DIN 14677 vorgeschrieben, um die Anlage manuell auslösen zu können.
dormakaba EM 500 G
dormakaba EM 500 G — Haftmagnet Gelenkarm Elektromagnetischer Türfeststeller für Feststellanlagen — universelle Aufputz-/Bodenmontage mit Gelenkarm. Kurz & Knapp Haftmagnet EM 500 G — universelle Aufputz-/Bodenmontage mit Gelenkarm Haltekraft 400 N, 24V AC/DC, 1,5 W Für Feuer-/Rauchschutztüren mit Rauchmeldezentrale (RMZ) DIBt-zugelassen, DIN EN 1155 Roter Handauslösetaster Pflicht (DIBt) — in unmittelbarer Nähe Produktbeschreibung Der dormakaba EM 500 G ist ein Haftmagnet-System zum Feststellen von Brandschutztüren. Universelle aufputz-/bodenmontage mit gelenkarm. Die Haltekraft beträgt 400 N bei nur 1,5 W Leistungsaufnahme.Der EM 500 wird über eine Rauchmeldezentrale (RMZ) gesteuert. Bei Rauchalarm, Handauslösung oder Stromausfall gibt der Magnet frei — die Tür schließt selbsttätig.DIBt-Vorschrift: Bei Verwendung von Haftmagneten ist ein roter Handauslösetaster mit Aufschrift "Tür schließen" in unmittelbarer Nähe der festgestellten Tür erforderlich. Kompatibilität Benötigt: Rauchmeldezentrale (RMZ) + Rauchmelder (RM-N oder RM-F) + Handauslösetaster.Kompatibel mit: Alle dormakaba Rauchmeldezentralen, RM-N, RM-F, FM-AP, Hekatron Rauchmelder (über RMZ).Gegenplatte: dormakaba MAG Anker oder MAW Anker. Häufig gestellte Fragen Brauche ich eine RMZ?Ja. Der EM 500 wird über eine Rauchmeldezentrale gesteuert. Ohne RMZ kein normkonformer Betrieb. Welche Gegenplatte?MAG Anker (mit Grundplatte) oder MAW Anker (mit Winkelverstellung). Roter Taster Pflicht?Ja. DIBt-Vorschrift: Roter Handauslösetaster 'Tür schließen' in unmittelbarer Nähe. EM 500 oder Gleitschienen-Feststellung?EM 500: Separate Wandmontage, unabhängig vom Türschließer. Gleitschiene (G-EMR, G-EMF): Integriert im Türschließer, eleganter. Unterschied G zu anderen Varianten?EM 500 A: Aufputz mit Taster. EM 500 G: Gelenkarm. EM 500 U: Unterputz.
Dorma HT-AP Auslösetaster für Dorma Feststellanlagen
Dorma HT-AP Auslösetaster — Aufputz Handauslösetaster (Aufputz) für dormakaba Feststellanlagen. Kurz & Knapp Handauslösetaster HT-AP — Aufputz-Montage Roter Taster mit Aufschrift "Tür schließen" Löst die Feststellanlage manuell aus — Tür schließt DIBt-Vorschrift bei EM 500 Haftmagneten Produktbeschreibung Der Dorma HT-AP ist ein roter Handauslösetaster für dormakaba Feststellanlagen. Aufputz-Montage. Er ermöglicht das manuelle Auslösen der Feststellanlage — die Tür schließt.Bei Verwendung von EM 500 Haftmagneten ist ein roter Handauslösetaster mit Aufschrift "Tür schließen" nach DIBt-Richtlinie Pflicht. Kompatibilität Kompatibel mit: Alle dormakaba Rauchmeldezentralen (RMZ Contur, RMZ XEA) und Feststellanlagen. Passende Produkte Rauchschalterplatine G-EMR Hekatron ORS 142 → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Bei EM 500 Haftmagneten: Ja (DIBt). Bei Gleitschienen-Feststellanlagen: Empfohlen. AP oder UP?AP: Aufputz, einfache Montage. UP: Unterputz, eleganter. Benötige ich den Taster für meine Feststellanlage?Ein Handtaster ist bei Feststellanlagen nach DIN 14677 vorgeschrieben, um die Anlage manuell auslösen zu können.
Dorma Mitnehmerklappe MK 396
Dorma Mitnehmerklappe MK 396 Mitnehmerklappe für Schließfolgeregler SR 390/392 Kurz & Knapp Mitnehmerklappe für Schließfolgeregler SR 390/392 Kompatibel mit: SR 390, SR 392 Produktbeschreibung Dorma Mitnehmerklappe MK 396 — mitnehmerklappe für schließfolgeregler sr 390/392. Kompatibilität Kompatibel mit: SR 390, SR 392. Passende Produkte dormakaba Rauchschalterplatine G-EMR optischer Rauchschalter ORS 142 → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Passt zu?SR 390, SR 392 Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, Dorma Mitnehmerklappe MK 396 ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.
dormakaba MAW Anker für Winkelverstellung
dormakaba MAW Anker für Winkelverstellung Gegenplatte mit Winkelverstellung für EM 500 — flexible Ausrichtung. Kurz & Knapp MAW Anker für Winkelverstellung — Gegenplatte für dormakaba EM 500 Haftmagnete Wird an der Tür oder am Rahmen befestigt Kompatibel mit allen EM 500 Varianten (A, G, U) Produktbeschreibung Der dormakaba MAW Anker für Winkelverstellung ist die Gegenplatte (Ankerplatte) für die dormakaba EM 500 Haftmagnete. Die Winkelverstellung ermöglicht eine flexible Ausrichtung bei schrägen Montagesituationen. Kompatibilität Kompatibel mit: dormakaba EM 500 A, EM 500 G, EM 500 U. Passende Produkte Rauchschalterplatine G-EMR optischer Rauchschalter ORS 142 → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Welchen Anker brauche ich?MAG: Standard-Wandmontage. MAW: Wenn Winkelverstellung nötig (schräge Montage). Passt zu allen EM 500?Ja, zu A, G und U. Welche Ankerplatte passt zu meinem Haftmagneten?Die Wahl der Ankerplatte hängt vom Haftmagnet-Typ und der Einbausituation ab. ASS-Platten sind für die Schraubmontage auf dem Türblatt, AFS-Platten für die flächenbündige Montage.
dormakaba MAG Anker mit Grundplatte
dormakaba MAG Anker mit Grundplatte Gegenplatte mit Grundplatte für EM 500 — Wandmontage. Kurz & Knapp MAG Anker mit Grundplatte — Gegenplatte für dormakaba EM 500 Haftmagnete Wird an der Tür oder am Rahmen befestigt Kompatibel mit allen EM 500 Varianten (A, G, U) Produktbeschreibung Der dormakaba MAG Anker mit Grundplatte ist die Gegenplatte (Ankerplatte) für die dormakaba EM 500 Haftmagnete. Die Grundplatte ermöglicht eine einfache Wandmontage. Kompatibilität Kompatibel mit: dormakaba EM 500 A, EM 500 G, EM 500 U. Passende Produkte Rauchschalterplatine G-EMR Hekatron ORS 142 → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Welchen Anker brauche ich?MAG: Standard-Wandmontage. MAW: Wenn Winkelverstellung nötig (schräge Montage). Passt zu allen EM 500?Ja, zu A, G und U. Welche Ankerplatte passt zu meinem Haftmagneten?Die Wahl der Ankerplatte hängt vom Haftmagnet-Typ und der Einbausituation ab. ASS-Platten sind für die Schraubmontage auf dem Türblatt, AFS-Platten für die flächenbündige Montage.
dormakaba EM 500 U
dormakaba EM 500 U — Haftmagnet Unterputz Elektromagnetischer Türfeststeller für Feststellanlagen — für verdeckten Einbau in Wand oder Boden. Kurz & Knapp Haftmagnet EM 500 U — für verdeckten Einbau in Wand oder Boden Haltekraft 400 N, 24V AC/DC, 1,5 W Für Feuer-/Rauchschutztüren mit Rauchmeldezentrale (RMZ) DIBt-zugelassen, DIN EN 1155 Roter Handauslösetaster Pflicht (DIBt) — in unmittelbarer Nähe Produktbeschreibung Der dormakaba EM 500 U ist ein Haftmagnet-System zum Feststellen von Brandschutztüren. Für verdeckten einbau in wand oder boden. Die Haltekraft beträgt 400 N bei nur 1,5 W Leistungsaufnahme.Der EM 500 wird über eine Rauchmeldezentrale (RMZ) gesteuert. Bei Rauchalarm, Handauslösung oder Stromausfall gibt der Magnet frei — die Tür schließt selbsttätig.DIBt-Vorschrift: Bei Verwendung von Haftmagneten ist ein roter Handauslösetaster mit Aufschrift "Tür schließen" in unmittelbarer Nähe der festgestellten Tür erforderlich. Kompatibilität Benötigt: Rauchmeldezentrale (RMZ) + Rauchmelder (RM-N oder RM-F) + Handauslösetaster.Kompatibel mit: Alle dormakaba Rauchmeldezentralen, RM-N, RM-F, FM-AP, Hekatron Rauchmelder (über RMZ).Gegenplatte: dormakaba MAG Anker oder MAW Anker. Häufig gestellte Fragen Brauche ich eine RMZ?Ja. Der EM 500 wird über eine Rauchmeldezentrale gesteuert. Ohne RMZ kein normkonformer Betrieb. Welche Gegenplatte?MAG Anker (mit Grundplatte) oder MAW Anker (mit Winkelverstellung). Roter Taster Pflicht?Ja. DIBt-Vorschrift: Roter Handauslösetaster 'Tür schließen' in unmittelbarer Nähe. EM 500 oder Gleitschienen-Feststellung?EM 500: Separate Wandmontage, unabhängig vom Türschließer. Gleitschiene (G-EMR, G-EMF): Integriert im Türschließer, eleganter. Unterschied U zu anderen Varianten?EM 500 A: Aufputz mit Taster. EM 500 G: Gelenkarm. EM 500 U: Unterputz.
dormakaba EM 500 A
dormakaba EM 500 A — Haftmagnet Aufputz/Wand Elektromagnetischer Türfeststeller für Feststellanlagen — mit integriertem Unterbrecherdrucktaster, Aufputz-Montage. Kurz & Knapp Haftmagnet EM 500 A — mit integriertem Unterbrecherdrucktaster, Aufputz-Montage Haltekraft 400 N, 24V AC/DC, 1,5 W Für Feuer-/Rauchschutztüren mit Rauchmeldezentrale (RMZ) DIBt-zugelassen, DIN EN 1155 Roter Handauslösetaster Pflicht (DIBt) — in unmittelbarer Nähe Produktbeschreibung Der dormakaba EM 500 A ist ein Haftmagnet-System zum Feststellen von Brandschutztüren. Mit integriertem unterbrecherdrucktaster, aufputz-montage. Die Haltekraft beträgt 400 N bei nur 1,5 W Leistungsaufnahme.Der EM 500 wird über eine Rauchmeldezentrale (RMZ) gesteuert. Bei Rauchalarm, Handauslösung oder Stromausfall gibt der Magnet frei — die Tür schließt selbsttätig.DIBt-Vorschrift: Bei Verwendung von Haftmagneten ist ein roter Handauslösetaster mit Aufschrift "Tür schließen" in unmittelbarer Nähe der festgestellten Tür erforderlich. Kompatibilität Benötigt: Rauchmeldezentrale (RMZ) + Rauchmelder (RM-N oder RM-F) + Handauslösetaster.Kompatibel mit: Alle dormakaba Rauchmeldezentralen, RM-N, RM-F, FM-AP, Hekatron Rauchmelder (über RMZ).Gegenplatte: dormakaba MAG Anker oder MAW Anker. Häufig gestellte Fragen Brauche ich eine RMZ?Ja. Der EM 500 wird über eine Rauchmeldezentrale gesteuert. Ohne RMZ kein normkonformer Betrieb. Welche Gegenplatte?MAG Anker (mit Grundplatte) oder MAW Anker (mit Winkelverstellung). Roter Taster Pflicht?Ja. DIBt-Vorschrift: Roter Handauslösetaster 'Tür schließen' in unmittelbarer Nähe. EM 500 oder Gleitschienen-Feststellung?EM 500: Separate Wandmontage, unabhängig vom Türschließer. Gleitschiene (G-EMR, G-EMF): Integriert im Türschließer, eleganter. Unterschied A zu anderen Varianten?EM 500 A: Aufputz mit Taster. EM 500 G: Gelenkarm. EM 500 U: Unterputz.

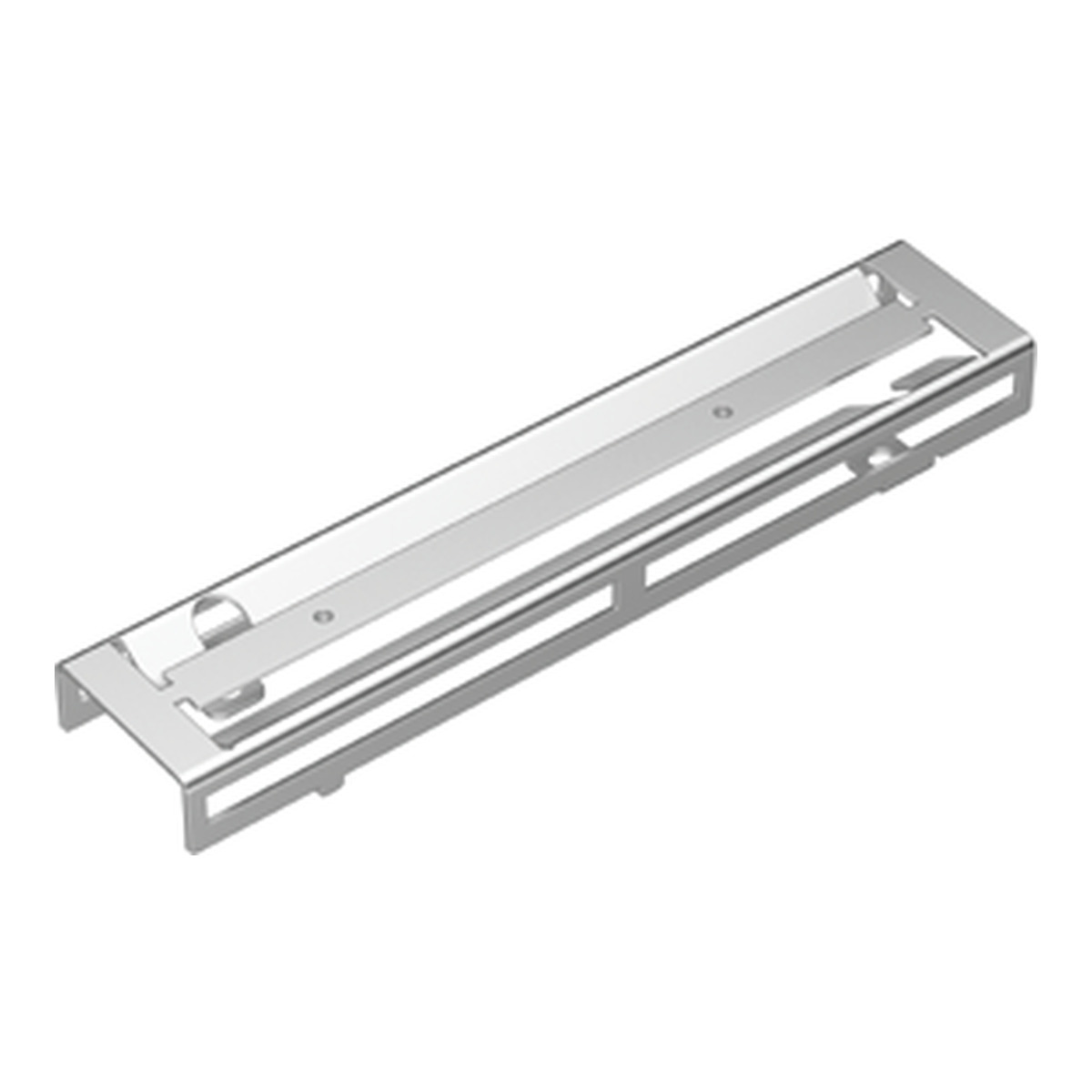

dormakaba FM Konsole
dormakaba FM Konsole Montagekonsole für das Funkmodul FM-AP Kurz & Knapp Montagekonsole für das Funkmodul FM-AP dormakaba Zubehör Produktbeschreibung Das dormakaba FM Konsole — montagekonsole für das funkmodul fm-ap. Kompatibilität Passt zum dormakaba FM-AP Funkmodul. Passende Produkte dormakaba Rauchschalterplatine G-EMR Hekatron ORS 142 Rauchmelder → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Empfohlen für die professionelle Installation. Welcher Sockel passt zu meinem Rauchmelder?Alle Hekatron Rauchmelder der Serie ORS 142/155 passen auf die Sockel der Serie 143. Der Sockeltyp bestimmt die Montageart und Zusatzfunktionen.Kann ich den Sockel nachträglich wechseln?Ja, der Sockel kann jederzeit gewechselt werden — der Rauchmelder wird einfach herausgedreht und auf den neuen Sockel gesetzt.
dormakaba Rauchmeldezentrale RMZ silberfarbig
Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder
Montageplatte für Dorma G-EMF Gleitschiene
Montageplatte für Dorma G-EMF Gleitschiene Montageplatte für Feststellungs-Gleitschiene G-EMF Kurz & Knapp Montageplatte für Feststellungs-Gleitschiene G-EMF Kompatibel mit: G-EMF Gleitschiene Produktbeschreibung Montageplatte für Dorma G-EMF Gleitschiene — montageplatte für feststellungs-gleitschiene g-emf. Kompatibilität Kompatibel mit: G-EMF Gleitschiene. Passende Produkte Dorma Flachplatte TS 73 V / TS 83 Öffnungsbegrenzung komplett für Dorma G 93 G-SR-S flach und G 96 GSR Gleitschiene G-N höhenverstellbar → Alle Zubehör Häufig gestellte Fragen Passt zu?G-EMF Gleitschiene Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, Montageplatte ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.
