KWS 1076 Hebelfeststeller Stahl
34,31 €*
inkl. MwSt
28,83 €
zzgl. MwSt
Lieferzeit 10-16 Werktage

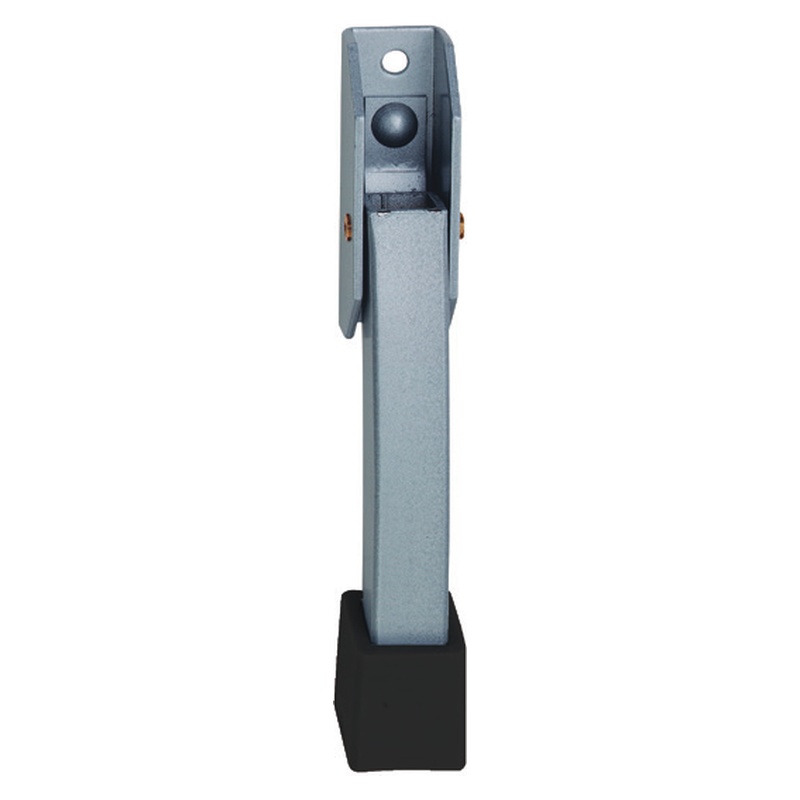

KWS 1076 Hebelfeststeller Stahl
Kurz & Knapp
- Hebelfeststeller aus Stahl — wirtschaftliche Alternative zum KWS 1060 (Aluminium)
- Für Türen mit Schließvorrichtung (Türschließer) bis 50 kg
- Stufenloses Feststellen in jedem Öffnungswinkel per Fußbetätigung
- Stopfen aus Kunststoff, schwarz
- Montage: 2 Schrauben an Türseite in Schließrichtung
Produktbeschreibung
Der KWS 1076 ist ein Hebelfeststeller aus Stahl für Türen mit Schließvorrichtung. Er ist die wirtschaftliche Stahl-Alternative zum KWS 1060, der aus Aluminium gefertigt ist. Die Funktionsweise ist identisch: Die Tür kann in jedem beliebigen Öffnungswinkel festgestellt werden.
Zum Feststellen wird der Hebel herabgeklappt. Er verhindert ein durch die Schließvorrichtung bewirktes Schließen der Tür. Ein Hochklappen des Hebels gibt die Tür wieder frei. Der hochgeklappte Hebel wird durch eine Blattfeder in Position gehalten.
Mit 0,130 kg Eigengewicht ist der KWS 1076 kompakt und dezent. Der Stopfen besteht bei diesem Modell aus Kunststoff (schwarz), nicht aus Gummi wie beim KWS 1060.
Funktionsprinzip
Der KWS 1076 arbeitet nach dem Feststellarm-Prinzip:
- Feststellen: Tür in den gewünschten Öffnungswinkel bringen. Den Feststellhebel nach unten klappen. Der Hebel stützt sich gegen den Boden ab und verhindert das Schließen der Tür durch die Schließvorrichtung.
- Freigeben: Feststellhebel nach oben klappen. Eine Blattfeder hält den Hebel in der oberen Position. Die Tür wird durch den Türschließer selbsttätig geschlossen.
Die Bedienung erfolgt per Hand oder Fuß. Stufenloses Feststellen in jedem Öffnungswinkel ist möglich.
Vorteile
- Wirtschaftliche Stahl-Ausführung — Günstigere Alternative zum KWS 1060 (Aluminium)
- Stufenlose Feststellung — Tür in jedem Öffnungswinkel arretierbar
- Einfache Bedienung — Hebel herabklappen zum Feststellen, hochklappen zum Lösen
- Blattfeder-Halterung — Hebel bleibt nach dem Hochklappen sicher in oberer Position
- Kompakt und leicht — Nur 0,130 kg, dezente Montage an der Türseite
- Türschließer-kompatibel — Speziell für Türen mit Schließvorrichtung konzipiert
Einsatzbereich
- Innentüren mit Türschließer bis 50 kg Türgewicht
- Büro- und Verwaltungstüren mit Obentürschließer
- Gewerbliche Bereiche, wo Stahl-Ausführung bevorzugt wird
- Wirtschaftliche Lösung bei größeren Stückzahlen
- Nicht geeignet für Brandschutztüren mit Feststellvorrichtung nach DIN 14677
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Funktionsprinzip | Feststellarm (Hebelfeststeller) |
| Max. Türgewicht | 50 kg |
| Material | Stahl |
| Stopfen | Kunststoff, schwarz |
| Gewicht | 0,130 kg |
| Verpackungseinheit | 10 Stück |
| Montage | Anschrauben an Türseite (Schließrichtung), 2 Schrauben |

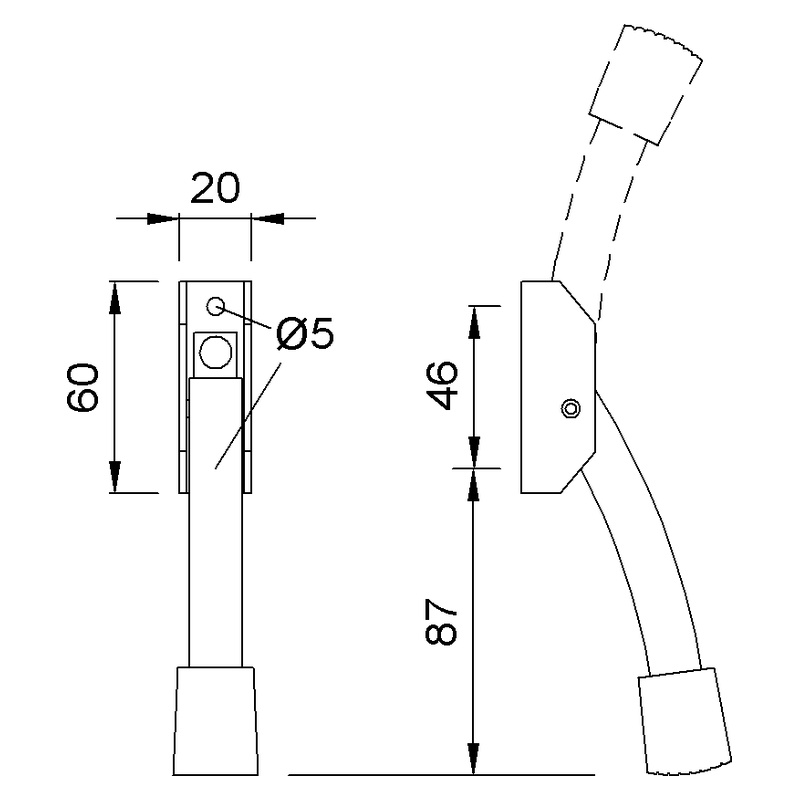

| Einbaumaß | Mitte unteres Schraubenloch 87 mm über Boden |
| Türschließer-kompatibel | Ja (konzipiert für Türen mit Schließvorrichtung) |
Material & Oberfläche
| Bauteil | Material |
|---|---|
| Gehäuse / Hebel | Stahl |
| Stopfen | Kunststoff, schwarz |
| Blattfeder | Federstahl |
Ausführungen
| Endung | Oberfläche |
|---|---|
| .02 | Stahl, silberfarbig einbrennlackiert |
| .03 | Stahl, schwarz einbrennlackiert |
| .10 | Stahl, dunkelbraun einbrennlackiert |
Montagehinweise
- Feststeller mit 2 Schrauben an der in Schließrichtung liegenden Türseite befestigen
- Größtmöglichen Abstand zum Türband einhalten
- Maß zwischen Boden und Mitte des unteren Schraubloches: 87 mm
- Blattfeder regelmäßig leicht fetten, um einwandfreie Funktion sicherzustellen
Montageanleitung liegt bei.
Lieferumfang
- 1 x KWS 1076 Hebelfeststeller
- Befestigungsmaterial
- Montageanleitung
Verpackungseinheit: 10 Stück.
Kombination mit Türschließern
Der KWS 1076 ist speziell für Türen mit Schließvorrichtung (Türschließer) konzipiert. Der herabgeklappte Hebel stemmt sich gegen den Boden und hält die Tür gegen die Schließkraft des Türschließers offen. Nach Hochklappen des Hebels schließt der Türschließer die Tür selbsttätig.
Geeignet für Obentürschließer gängiger Hersteller. Maximales Türgewicht (50 kg) beachten — bei schweren Türen mit starken Türschließern alternative Feststeller mit höherer Belastbarkeit prüfen.
Normen & Richtlinien
Detaillierte Angaben zu anwendbaren Normen entnehmen Sie dem aktuellen KWS-Katalog und den technischen Datenblättern.
Hinweis: Der KWS 1076 ist kein zugelassenes Feststellsystem im Sinne der DIN 14677 und darf nicht als Feststellanlage an Brandschutztüren eingesetzt werden.
Häufige Fragen
Worin unterscheidet sich der KWS 1076 vom KWS 1060?
Der KWS 1076 ist aus Stahl gefertigt mit Kunststoff-Stopfen, der KWS 1060 aus Aluminium mit Gummi-Puffer. Die Funktion ist identisch. Der KWS 1076 hat ein Schrabloch-Maß von 87 mm (statt 80 mm beim 1060). Der KWS 1076 ist die wirtschaftlichere Variante.
Warum beträgt das Einbaumaß 87 mm statt 80 mm?
Das Maß zwischen Boden und Mitte des unteren Schraubloches beträgt beim KWS 1076 exakt 87 mm. Dies unterscheidet sich vom KWS 1060 (80 mm) aufgrund der Stahl-Konstruktion. Die korrekte Einhaltung ist für die Funktion wesentlich.
Für welche Türgewichte ist der KWS 1076 geeignet?
Für Türen bis maximal 50 kg Türgewicht.
Welche Oberflächen gibt es?
Stahl silberfarbig einbrennlackiert (.02), schwarz einbrennlackiert (.03) und dunkelbraun einbrennlackiert (.10).
Ist regelmäßige Wartung erforderlich?
Die Blattfeder sollte regelmäßig leicht gefettet werden, um eine dauerhafte und leichtgängige Funktion zu gewährleisten.
Kann der KWS 1076 an Brandschutztüren verwendet werden?
Nein. Der KWS 1076 ist kein zugelassenes Feststellsystem nach DIN 14677 und darf nicht an Brandschutztüren eingesetzt werden.
Gibt es Ersatzteile?
Ja. Der Ersatzstopfen KWS 9918 ist separat erhältlich.
In welcher Verpackungseinheit wird der KWS 1076 geliefert?
Die Verpackungseinheit beträgt 10 Stück.
Kaufberatung Türfeststeller
KWS 1076 (Stahl) oder KWS 1060 (Aluminium) — welchen Hebelfeststeller wählen?
Beide Modelle sind funktional identisch und für Türen mit Türschließer bis 50 kg geeignet. Der KWS 1076 aus Stahl ist die wirtschaftlichere Variante und eignet sich besonders bei größeren Stückzahlen. Der KWS 1060 aus Aluminium bietet eine breitere Palette an Oberflächenausführungen (eloxiert, pulverbeschichtet).
Hebelfeststeller oder Tretbolzen — welches Prinzip passt besser?
Hebelfeststeller (KWS 1076) werden speziell für Türen mit Türschließer eingesetzt. Der Hebel stemmt sich gegen den Boden und hält die Tür offen. Tretbolzen (z. B. KWS 1032) eignen sich universeller und funktionieren auch ohne Türschließer. Beide arretieren stufenlos.
Welche Alternative gibt es für Türen über 50 kg?
Für schwerere Türen bis 100 kg eignen sich Fanghaken-Türfeststeller wie der KWS 1051 oder KWS 1052. Für Türen bis 120 kg den KWS 1110 prüfen.
Kann der KWS 1076 bei Türen ohne Türschließer eingesetzt werden?
Konstruktionsbedingt ist der KWS 1076 für Türen mit Schließvorrichtung konzipiert. Bei freilaufenden Türen ohne Rückstellkraft ist ein Feststeller mit Fanghaken, Magnet oder Tretbolzen sinnvoller.
Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 mit Feststelleinheit. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.
