KWS 1095 Türfeststeller einstellbar

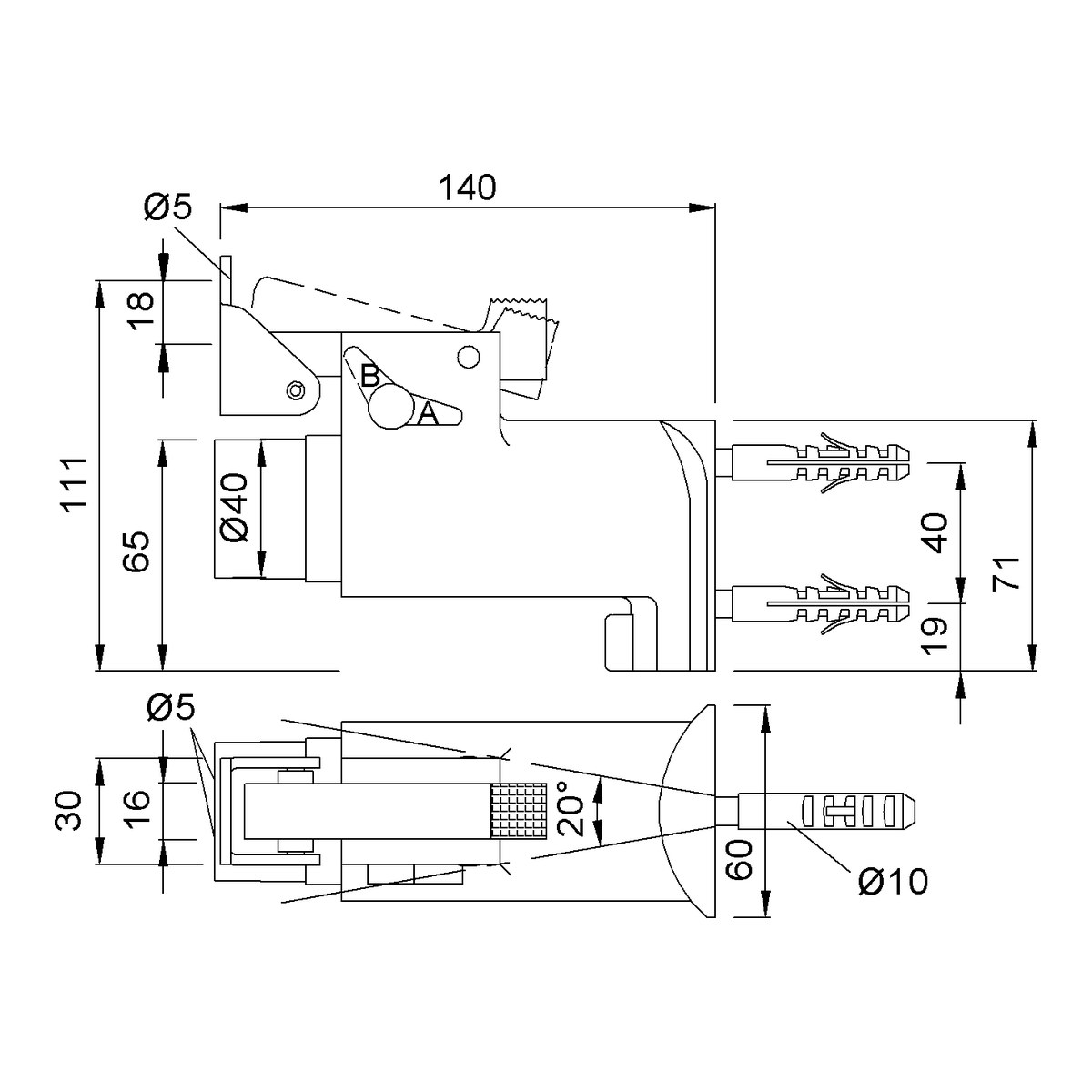

KWS 1095 Türfeststeller einstellbar Technische Zeichnung

186,58 €*

inkl. MwSt

156,79 €

zzgl. MwSt

Lieferzeit: 10-16 Werktage

Artikelnummer: KWS.1095.02

KWS 1095 Türfeststeller mit Fanghaken, ±10° schwenkbar

Schwenkbarer Türfeststeller aus Aluminium mit Fanghaken und Ausschalthebel. Feststellwinkel nach rechts und links bis 10° stufenlos einstellbar. Wandmontage. Für Drehtüren bis 100 kg.

Kurz & Knapp

Türfeststeller mit Fanghaken und Fußbetätigung, Wandmontage
Feststellwinkel nach rechts und links bis 10° stufenlos einstellbar
Feststellfunktion über Ausschalthebel (A→B) deaktivierbar — wirkt dann nur als Türpuffer
Material: Aluminium, Rollenkloben Stahl oder Edelstahl-Rostfrei, Puffer Gummi gefedert
Max. Türgewicht 100 kg, Türschließer-kompatibel
VE: 1 Stück, mit Befestigungsmaterial

Produktbeschreibung

Der KWS 1095 ist ein schwenkbarer Türfeststeller mit Fanghaken zur Wandmontage. Sein Alleinstellungsmerkmal: Der Feststellwinkel ist nach rechts und links bis 10° stufenlos einstellbar. Damit kann der Feststeller an Einbausituationen angepasst werden, in denen die Tür nicht exakt rechtwinklig zur Wand öffnet.

Zum Feststellen wird die Tür gegen den Feststeller geführt — der Fanghaken rastet am Rollenkloben ein. Das Lösen erfolgt durch Betätigen des Fanghakens per Fuß bei gleichzeitigem Andrücken der Tür. Über den Ausschalthebel (Stellung A nach B) lässt sich die Feststellfunktion vollständig deaktivieren — der KWS 1095 wirkt dann nur noch als gefederter Türpuffer.

Das Gehäuse besteht aus Aluminium, der Rollenkloben aus Stahl oder Edelstahl-Rostfrei (je nach Ausführung). Der Gummipuffer ist gefedert. Erhältlich in zahlreichen Oberflächen von eloxiert über einbrennlackiert bis pulverbeschichtet.

Funktionsprinzip

Der KWS 1095 arbeitet mit einem mechanischen Fanghaken:

Feststellen: Die Tür wird bis zum Einrasten des Fanghakens gegen den Feststeller geführt. Der Fanghaken greift den an der Tür montierten Rollenkloben.
Lösen: Fanghaken per Fuß betätigen und gleichzeitig die Tür gegen den Feststeller andrücken. Die Tür wird freigegeben.
Arretierung deaktivieren: Der Ausschalthebel von Stellung A nach B bewegt, hebt die Arretierung auf. Der Feststeller wirkt dann nur noch als gefederter Türpuffer.
Schwenkfunktion: Der Feststellwinkel ist nach rechts und links bis 10° stufenlos einstellbar und wird mit einer Gewindeschraube gesichert.

Vorteile

±10° stufenlos schwenkbar — Feststellwinkel an schräge Öffnungssituationen anpassbar
Ausschaltbare Feststellung — Ausschalthebel (A→B) deaktiviert Arretierung, Feststeller wirkt nur als Türpuffer
Fußbetätigung — Komfortable Bedienung ohne Bücken
100 kg Tragfähigkeit — Geeignet für schwere Innentüren
Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich
Befestigungsmaterial inklusive — Sofort montagebereit
Zahlreiche Oberflächen — Eloxiert, einbrennlackiert und pulverbeschichtet

Einsatzbereich

Der KWS 1095 eignet sich für Drehtüren bis 100 kg in folgenden Anwendungsbereichen:

Innentüren mit schräger Öffnungsrichtung (z. B. Flurtüren an Eckwänden)
Gebäude, bei denen der Öffnungswinkel nicht exakt 90° beträgt
Büro- und Verwaltungsgebäude
Schulen, Pflegeeinrichtungen und öffentliche Gebäude
Türen mit Türschließer, bei denen eine temporäre Feststellung gewünscht ist

Durch die Schwenkfunktion ist der KWS 1095 besonders dort geeignet, wo andere Feststeller aufgrund schräger Wandverläufe nicht korrekt ausgerichtet werden können.

Technische Daten

Eigenschaft	Wert
Typ	Türfeststeller mit Fanghaken, schwenkbar
Material Gehäuse	Aluminium
Material Rollenkloben	Stahl oder Edelstahl-Rostfrei (je nach Ausführung)
Puffer	Gummi, gefedert, schwarz
Montage Feststeller	Wandmontage (Befestigungselement mit Edelstahl-Halterung)
Montage Gegenseite	Rollenkloben an Tür
Betätigung	Fußbetätigung
Schwenkbereich	±10° stufenlos einstellbar
Max. Türgewicht	100 kg
Türschließer-kompatibel	Ja
Feststellfunktion ausschaltbar	Ja (Ausschalthebel A→B)
Stückgewicht	0,750 kg
VE	1 Stück

Material & Oberflächen

Gehäuse: Aluminium. Rollenkloben: Stahl (*) oder Edelstahl-Rostfrei (**).

Einbrennlackiert (Rollenkloben Stahl)

Ausführung	Beschreibung
.02	Silberfarbig einbrennlackiert
.03	Schwarz einbrennlackiert
.10	Dunkelbraun einbrennlackiert

Pulverbeschichtet (nach RAL)

Ausführung	Beschreibung
.70	Nach RAL (Farbton angeben)

Eloxiert (Rollenkloben Edelstahl-Rostfrei)

Ausführung	Beschreibung
.31	KWS 1 silberfarbig eloxiert
.32	KWS 2 neusilberfarbig eloxiert
.33	KWS 3 messingfarbig eloxiert
.47	KWS 5 dunkelbraun eloxiert

Montagehinweise

Feststeller (Wandmontage)

Das Befestigungselement mit eingelegter Edelstahl-Halterung bei größtmöglichem Abstand zum Türband mit zwei Schrauben in Verbindung mit Dübeln an die Wand schrauben. Den Türfeststeller aufstecken und in die gewünschte Schrägstellung bringen. Die Tür soll beim Öffnen im Winkel von 90° am Türfeststeller anschlagen. Anschließend mit einer Gewindeschraube sichern.

Rollenkloben (Türmontage)

Den Rollenkloben an entsprechender Stelle an der Tür befestigen.

Schwenkeinstellung

Der Türfeststeller kann nach rechts und links bis 10° stufenlos eingestellt werden. Die Gewindeschraube lösen, den Feststeller in die gewünschte Position drehen und wieder festziehen.

Lieferumfang

1× KWS 1095 Türfeststeller mit Fanghaken und Ausschalthebel
1× Rollenkloben (Stahl oder Edelstahl-Rostfrei je nach Ausführung)
1× Befestigungselement mit Edelstahl-Halterung
1× Gummipuffer gefedert, schwarz
Befestigungsmaterial (Schrauben und Dübel)

Einsatz mit Türschließer

Der KWS 1095 ist mit Türschließern kombinierbar. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch Lösen des Fanghakens per Fuß schließt die Tür selbsttätig über den Türschließer.

Alternativ kann die Feststellfunktion über den Ausschalthebel dauerhaft deaktiviert werden (Stellung B). Der Feststeller wirkt dann nur noch als Türpuffer.

Hinweis: Der KWS 1095 bietet keine integrierte Freilauffunktion und keine automatische Auslösung.

Normen & Richtlinien

Mechanischer Türfeststeller für manuelle Betätigung (Fußbetätigung)
Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage)
Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar

Häufige Fragen zum KWS 1095

Wozu dient die Schwenkfunktion (±10°)?
Der Feststellwinkel kann stufenlos nach rechts und links bis 10° eingestellt werden. Damit lässt sich der Feststeller an Einbausituationen anpassen, in denen die Tür nicht exakt rechtwinklig zur Wand öffnet — z. B. bei schrägen Wandverläufen oder Eckwänden.

Wie funktioniert der Ausschalthebel?
Der Ausschalthebel von Stellung A nach B bewegt, hebt die Arretierung auf. Der Feststeller wirkt dann nur noch als gefederter Türpuffer. In Stellung A ist die Feststellfunktion aktiv.

Wie wird die Tür festgestellt und wieder gelöst?
Feststellen: Tür bis zum Einrasten des Fanghakens gegen den Feststeller führen. Lösen: Fanghaken per Fuß betätigen und gleichzeitig die Tür gegen den Feststeller andrücken.

Welcher Rollenkloben wird mitgeliefert — Stahl oder Edelstahl?
Bei einbrennlackierten Ausführungen (.02, .03, .10) ist der Rollenkloben aus Stahl. Bei eloxierten Ausführungen (.31–.47) ist der Rollenkloben aus Edelstahl-Rostfrei.

Welches maximale Türgewicht trägt der KWS 1095?
Der KWS 1095 ist für Türen bis 100 kg ausgelegt.

KWS 1095: Ist der Gummipuffer austauschbar?
Ja. Der Ersatzpuffer KWS 9932 (Gummi mit Druckfeder) ist als Zubehör erhältlich.

Kann der KWS 1095 nachgerüstet werden?
Ja. Die Wandmontage mit Befestigungselement und Dübeln eignet sich gut für Nachrüstungen. Ein Bodeneingriff ist nicht erforderlich.

Ist der KWS 1095 für den Außenbereich geeignet?
Der KWS 1095 ist primär für den Innenbereich konzipiert. Für Außenanwendungen sind Umgebungsbedingungen (Feuchtigkeit, Witterung) zu prüfen. Eloxierte Ausführungen bieten erhöhte Korrosionsbeständigkeit.

Kaufberatung: Türfeststeller wählen

Schwenkbarer oder starrer Türfeststeller — wann brauche ich den KWS 1095?
Der KWS 1095 ist die richtige Wahl, wenn die Tür nicht exakt rechtwinklig zur Wand öffnet. Die ±10°-Schwenkfunktion gleicht schräge Wandverläufe aus. Bei rechtwinkligen Einbausituationen genügt ein starrer Feststeller wie der KWS 1051 oder KWS 1110.

Wandmontage oder Bodenmontage — welche Variante eignet sich?
Wandmontage (KWS 1095) eignet sich, wenn der Boden nicht angebohrt werden soll. Bodenmontage (z. B. KWS 1009, KWS 1051) ist stabiler und optisch unauffälliger, erfordert aber Bohrungen oder Einlassarbeiten im Boden.

Fanghaken oder Magnet — was ist besser?
Fanghaken-Feststeller wie der KWS 1095 sind rein mechanisch, wartungsarm und benötigen keinen Strom. Magnet-Türfeststeller (z. B. KWS 1018) bieten eine stufenlose Feststellung und sanfteres Einrasten.

KWS 1095: Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?
Nein. Mechanische Türfeststeller wie der KWS 1095 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt.

Welches Material empfiehlt sich für welchen Einsatz?
Einbrennlackierte Ausführungen (.02, .03, .10) sind wirtschaftlich für den Standardeinsatz. Eloxierte Ausführungen (.31–.47) bieten höhere Wertigkeit und Korrosionsbeständigkeit. Pulverbeschichtung (.70) ermöglicht individuelle Farbanpassung.

Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 mit Feststelleinheit. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.
