KWS 1073 - 1173 Kipphebel-Feststeller
35,94 €*
inkl. MwSt
30,20 €
zzgl. MwSt
Lieferzeit 10-16 Werktage
KWS 1073 / 1173 Türfeststeller mit Kipphebel
Mechanischer Türfeststeller aus Stahl mit Kipphebel-Arretierung. Wandmontage. Für Drehtüren bis 100 kg. KWS 1073 für 80 mm Abstand, KWS 1173 für 65 mm Abstand.
Kurz & Knapp
- Mechanischer Kipphebel-Türfeststeller aus Stahl zur Wandmontage
- Tür wird gegen den Feststeller gedrückt — Kipphebel rastet am Halteteil ein
- Lösen durch Anheben des Kipphebels
- Max. Türgewicht 100 kg, Türschließer-kompatibel
- KWS 1073: 80 mm Abstand / KWS 1173: 65 mm Abstand
- VE: 10 Stück
Produktbeschreibung
Der KWS 1073 bzw. KWS 1173 ist ein kompakter Kipphebel-Türfeststeller aus Stahl. Der Feststeller wird an die Wand geschraubt, das zugehörige Halteteil an die Tür. Beim Öffnen wird die Tür gegen den Feststeller gedrückt — der Kipphebel rastet in die Aussparung des Halteteils ein und fixiert die Tür in geöffneter Position.
Die beiden Varianten unterscheiden sich im Abstand zwischen Tür und Wand: Der KWS 1073 ist für 80 mm Abstand ausgelegt, der KWS 1173 für 65 mm. Die Freigabe der Tür erfolgt durch einfaches Anheben des Kipphebels.
Erhältlich in den Oberflächen silberfarbig einbrennlackiert (.02), schwarz einbrennlackiert (.03) und verzinkt (.06). Die Verpackungseinheit beträgt 10 Stück.
Funktionsprinzip
Der KWS 1073 / 1173 arbeitet mit einem einfachen Kipphebel-Mechanismus:
- Feststellen: Die Tür wird beim Öffnen gegen den an der Wand montierten Feststeller gedrückt. Der Kipphebel rastet automatisch in die Aussparung des an der Tür befestigten Halteteils ein.
- Lösen: Durch Anheben des Kipphebels wird die Arretierung gelöst und die Tür freigegeben.
Das Funktionsprinzip ist rein mechanisch — es wird kein Strom benötigt. Der Feststeller ist mit Türschließern kombinierbar.
Vorteile
- Einfache Mechanik — Kipphebel rastet automatisch ein, Lösen durch Anheben
- Robustes Material — Stahlkonstruktion für hohe Belastbarkeit
- 100 kg Tragfähigkeit — Geeignet für schwere Türen
- Zwei Abstandsmaße — 80 mm (KWS 1073) und 65 mm (KWS 1173) für flexible Einbausituationen
- Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich
- VE 10 Stück — Wirtschaftliche Großverpackung für Objektausstattung
Einsatzbereich
Der KWS 1073 / 1173 eignet sich für Drehtüren bis 100 kg in folgenden Anwendungsbereichen:
- Innentüren in Wohn- und Gewerbegebäuden
- Büro- und Verwaltungsgebäude
- Hotels und Gastronomie
- Objektausstattung mit hohen Stückzahlen (VE 10 Stück)
- Türen mit Türschließer, bei denen eine temporäre Feststellung gewünscht ist

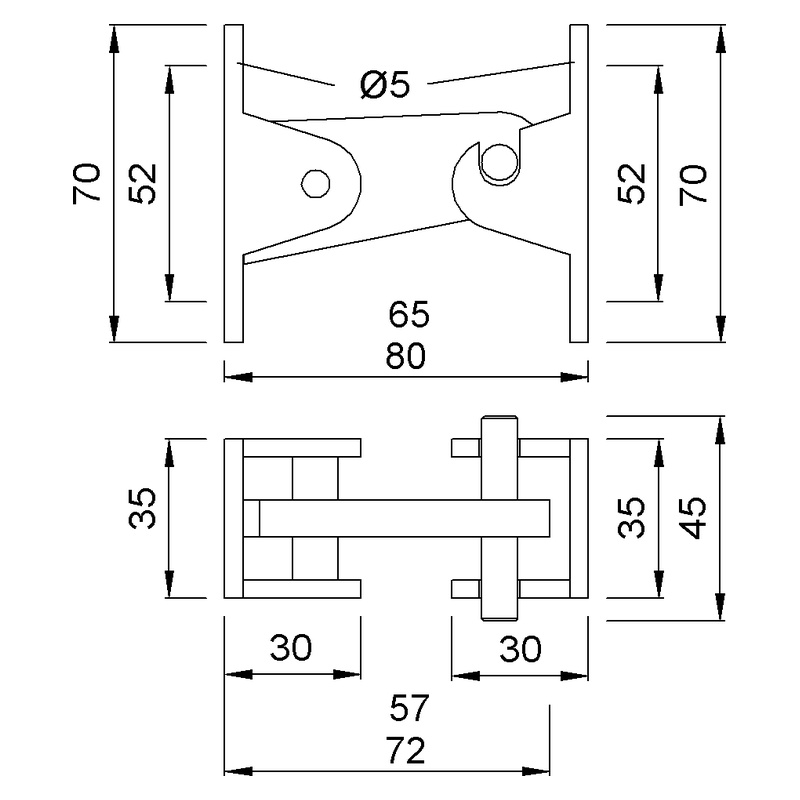

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Typ | Türfeststeller mit Kipphebel |
| Material | Stahl |
| Montage Feststeller | Wandmontage (anschrauben) |
| Montage Gegenseite | Halteteil an Tür (anschrauben) |
| Betätigung | Handbetätigung (Kipphebel anheben) |
| Max. Türgewicht | 100 kg |
| Türschließer-kompatibel | Ja |
| Abstand Tür–Wand (KWS 1073) | 80 mm |
| Abstand Tür–Wand (KWS 1173) | 65 mm |
| Gewicht KWS 1073 | 0,310 kg |
| Gewicht KWS 1173 | 0,290 kg |
| VE | 10 Stück |
Material & Oberflächen
| Ausführung | Beschreibung |
|---|---|
| .02 | Stahl, silberfarbig einbrennlackiert |
| .03 | Stahl, schwarz einbrennlackiert |
| .06 | Stahl, verzinkt |
Varianten
| Artikelnummer | Variante | Abstand |
|---|---|---|
| KWS 1073.02 | Stahl, silberfarbig einbrennlackiert | 80 mm |
| KWS 1173.02 | Stahl, silberfarbig einbrennlackiert | 65 mm |
Vater-Artikelnummer: KWS 1073.02M
Vergleich: KWS 1073 vs. KWS 1173
| Eigenschaft | KWS 1073 | KWS 1173 |
|---|---|---|
| Abstand Tür–Wand | 80 mm | 65 mm |
| Stückgewicht | 0,310 kg | 0,290 kg |
| Material | Stahl | Stahl |
| Max. Türgewicht | 100 kg | 100 kg |
| Funktionsprinzip | Kipphebel | Kipphebel |
Beide Varianten verwenden dasselbe Kipphebel-Prinzip. Die Wahl richtet sich nach dem verfügbaren Abstand zwischen Tür und Wand im geöffneten Zustand.
Montagehinweise
Halteteil (Türmontage)
Das Halteteil bei größtmöglichem Abstand zum Türband an die Tür schrauben.
Kipphebel (Wandmontage)
Den Kipphebel an entsprechender Stelle an der Wand befestigen. Die Position ergibt sich aus dem Halteteil an der Tür — der Kipphebel muss beim Öffnen der Tür sauber in die Aussparung des Halteteils einrasten können.
Hinweis
Vor der Montage den Abstand Tür–Wand im geöffneten Zustand messen und die passende Variante wählen: KWS 1073 für 80 mm, KWS 1173 für 65 mm.
Lieferumfang
Verpackungseinheit: 10 Stück
- 10× KWS 1073 bzw. KWS 1173 Türfeststeller mit Kipphebel
- 10× Halteteil zur Türmontage
Einsatz mit Türschließer
Der KWS 1073 / 1173 ist mit Türschließern kombinierbar. Der Kipphebel hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Das Lösen erfolgt manuell durch Anheben des Kipphebels — die Tür schließt anschließend selbsttätig über den Türschließer.
Hinweis: Der KWS 1073 / 1173 bietet keine integrierte Freilauffunktion und keine automatische Auslösung.
Normen & Richtlinien
- Mechanischer Türfeststeller für manuelle Betätigung
- Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage)
- Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar
Häufige Fragen zum KWS 1073 / 1173
Was ist der Unterschied zwischen KWS 1073 und KWS 1173?
Der Unterschied liegt im Abstand zwischen Tür und Wand: KWS 1073 ist für 80 mm Abstand ausgelegt, KWS 1173 für 65 mm. Funktionsprinzip, Material und Tragfähigkeit sind identisch.
Wie wird die Tür festgestellt?
Die Tür wird beim Öffnen gegen den an der Wand montierten Feststeller gedrückt. Der Kipphebel rastet automatisch in die Aussparung des Halteteils ein und fixiert die Tür.
Wie wird die Tür wieder freigegeben?
Durch einfaches Anheben des Kipphebels wird die Arretierung gelöst.
Aus welchem Material besteht der KWS 1073 / 1173?
Beide Varianten sind aus Stahl gefertigt. Erhältlich in silberfarbig einbrennlackiert (.02), schwarz einbrennlackiert (.03) und verzinkt (.06).
Welches maximale Türgewicht wird unterstützt?
Der KWS 1073 / 1173 ist für Türen bis 100 kg ausgelegt.
Ist der KWS 1073 / 1173 mit Türschließern kombinierbar?
Ja. Der Kipphebel hält die Tür gegen die Schließkraft des Türschließers. Das Lösen erfolgt manuell.
Warum beträgt die Verpackungseinheit 10 Stück?
Der KWS 1073 / 1173 ist als wirtschaftliche Großverpackung für die Objektausstattung konzipiert. Einzelstücke sind nicht erhältlich.
Kann der KWS 1073 / 1173 an Brandschutztüren eingesetzt werden?
Nein. Mechanische Türfeststeller sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen benötigt.
Kaufberatung: Türfeststeller wählen
Kipphebel oder Fanghaken — was ist der Unterschied?
Kipphebel-Feststeller wie der KWS 1073 / 1173 rasten beim Gegendrücken automatisch ein und werden durch Anheben gelöst. Fanghaken-Feststeller (z. B. KWS 1051, KWS 1095) verwenden einen Fangmechanismus mit Fußbetätigung. Der Kipphebel ist konstruktiv einfacher, der Fanghaken bietet höhere Haltekräfte.
Welchen Abstand Tür–Wand benötige ich?
Messen Sie den Abstand zwischen Türblatt-Rückseite und Wand im geöffneten Zustand. Für 80 mm wählen Sie KWS 1073, für 65 mm KWS 1173.
Wandmontage oder Bodenmontage — wann eignet sich was?
Wandmontage (KWS 1073 / 1173) eignet sich, wenn der Boden nicht angebohrt werden soll oder kein fester Bodenbelag vorhanden ist. Bodenmontage (z. B. KWS 1051, KWS 1009) ist stabiler und unauffälliger.
Eignet sich der KWS 1073 / 1173 für schwere Türen?
Ja, bis 100 kg. Für Türen über 100 kg empfiehlt sich der KWS 1121 mit 200 kg Tragfähigkeit.
Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?
Nein. Mechanische Türfeststeller sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt.
Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, Türschließer TS 5000 mit mechanischer Feststellung. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.
