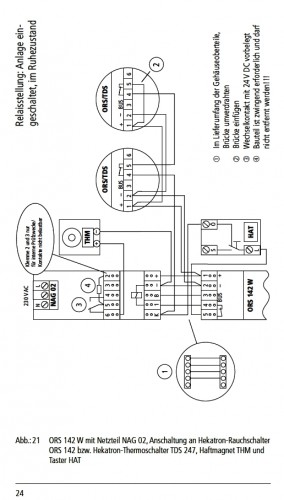

Hekatron ORS 142 W — Optischer Rauchschalter für Wandmontage Kurz & Knapp Optischer Rauchschalter speziell für Wand- und Sturzmontage Modularer Aufbau — verschiedene Gehäuseoberteile (RNO 02) in Weiß und Silber Raucherkennung nach Streulichtprinzip gemäß EN 54-7 Kompatibel mit allen Hekatron-Zentralen sowie dormakaba RMZ und GEZE RS-Bus-fähig, potentialfreier Öffner, integrierte Leitungsüberwachung Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 W ist die Wandmontage-Variante des bewährten ORS 142. Er wurde speziell für die Montage am Türsturz und an der Wand entwickelt und erkennt Schwelbrände sowie offene Brände mit Rauchentwicklung nach dem Streulichtprinzip. Durch seinen modularen Aufbau sind unterschiedliche Gehäusevarianten möglich. Das Gehäuseoberteil RNO 02 ist in Weiß (RAL 9003) und Silber (RAL 9006) erhältlich und verleiht dem Melder ein dezentes Erscheinungsbild am Türsturz. Die Auswerteelektronik arbeitet identisch zum ORS 142: Verschmutzungskompensation, Alarmschwellennachführung und Multi-Betriebszustandsanzeige. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C als Rückfallebene aus. Einbindung in die Feststellanlage Der ORS 142 W ist ein Bestandteil einer Feststellanlage und funktioniert nur im Systemverbund: ORS 142 W erkennt Rauch am Sturz → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt Die Wandmontage eignet sich besonders, wenn eine Deckenmontage nicht möglich ist oder der Melder direkt am Türsturz positioniert werden soll. Der Mindestabstand zu darüber liegenden Bauteilen beträgt 1 cm. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 25 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W Schutzart (mit Gehäuseoberteil)IP 40 Betriebstemperatur-20 bis +75 °C Abmessungen (ohne Oberteil)31,5 × 123 × 33 mm (H×B×T) Gewicht120 g FarbeWeiß (RAL 9010), mit Gehäuseoberteil RNO 02 ws/si SockeltypSockel 143 W (Wandmontage) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 W ist mit denselben Zentralen und Herstellern kompatibel wie der ORS 142 Deckenmelder: Hekatron-Zentralen — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (kabelgebunden und mit Funk-Erweiterung) GEZE — FA GC 150 System Sowie über 20 weitere Hersteller: Assa Abloy, C-Tec, Dictator, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stoebich u. a. Für den ORS 142 W und den TDS 247 wird das Abschlussmodul AM 142 benötigt (bei FSZ Basis/Pro enthalten). Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED wechselt Grün/GelbVerschmutzung oder 8-Jahres-TauschHerstelldatum prüfen. Tausch fällig: ORS 142 W AT als Ersatz — Sockel 143 W bleibt LED Gelb dauerhaftStörung: Sockelkontakt, KabelMelder aus Sockel nehmen, Kontakte reinigen, Kabel durchmessen LED Rot, Tür schließt nichtSignalweg unterbrochenZentrale → Relais → Magnet prüfen. Magnet separat testen Fehlalarm ohne RauchDampf, Staub, InsektenMontageort bewerten. Ggf. TDS 247 (nicht in Fluchtwegen) Keine Reaktion auf PrüfaerosolMesskammer defektHekatron 918/5 direkt in Einströmöffnung. Kein Ansprechen: tauschen Gehäuseoberteil klappertRNO 02 nicht korrekt eingerastetOberteil abnehmen, Rastnasen prüfen, neu aufsetzen LÜ-FehlerMagnet im Sockel fehltSockel 143 W prüfen: Magnet vorhanden? Abschlusswiderstand korrekt? Sockel & Gehäuseoberteil Der ORS 142 W wird auf dem Sockel 143 W montiert (Wandmontage). Optional wird das Gehäuseoberteil RNO 02 aufgesetzt für eine geschlossene Optik am Türsturz: ZubehörBeschreibung Sockel 143 WWandmontage-Sockel mit integriertem Magnet für LÜ RNO 02 wsGehäuseoberteil Weiß (RAL 9003) RNO 02 siGehäuseoberteil Silber (RAL 9006) Konsole K 143-SSturzmontage-Konsole Konsole K 143-KWandmontage bei Deckenhöhen über 5 m Montagehinweise Der ORS 142 W wird direkt auf eine waagrechte Fläche am Türsturz geschraubt — er nutzt keinen Bajonettsockel wie der Deckenmelder ORS 142. Der Mindestabstand zu darüber liegenden Bauteilen beträgt 1 cm. Zusätzlich wird ein Abstand von 0,5 m zu sonstigen Installationen empfohlen. Montageablauf Schritt 1: Sockel 143 W an der Wand im Sturzbereich verschrauben (Schraubmontage, Klebemontage nicht zulässig) Schritt 2: Kabel an die abziehbaren Klemmen anschließen (5-polig: +24V, 0V, RS-Bus, Relais) Schritt 3: Lichtleiter in Richtung der LED auf der Leiterplatte einsetzen Schritt 4: Rauchschalter aufsetzen und mit den Befestigungsschrauben fixieren Schritt 5: Gehäuseoberteil RNO 02 (optional) aufklipsen — Noppen müssen einrasten, HEKATRON-Schriftzug lesbar Schritt 6: Funktionstest mit Prüfaerosol Hekatron 918/5 Verkabelung: Handelsübliche Fernmeldekabel, empfohlener Leitungsdurchmesser 0,6–0,8 mm. Bei hohen elektromagnetischen Störgrößen abgeschirmte Kabel verwenden. Der Netzanschluss muss durch eine Elektrofachkraft erfolgen. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 W AT (Art. 31-5000033-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 W Standard (Art. 31-5000033-01/02-xx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen. Unter 18 V DC → Netzgerät mit tauschen. Wartung & Prüfung Die Wartung richtet sich nach DIN 14677-1: Monatlich — Funktionsprüfung mit Prüfaerosol (Hekatron 918/5). Tür muss vollständig schließen. Vierteljährlich — nach 12 fehlerfreien Monatsprüfungen umstellbar Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Der Rauchschalter darf nicht geöffnet oder gereinigt werden. Bei Verschmutzung: Austausch. Einsatzgebiete Der ORS 142 W eignet sich für alle Feststellanlagen, bei denen eine Wandmontage am Türsturz erforderlich oder gewünscht ist: Drehflügeltüren — Melder direkt am Sturz über der Tür Schiebetüren — Wandmontage neben dem Abschluss Tore — Sturzmontage an Feuerschutztoren Einschränkung: Nur an Innenwänden. In staubigen/dampfigen Umgebungen TDS 247 verwenden (nicht in Fluchtwegen). Modellvergleich: Hekatron Rauch- und Thermoschalter ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 W Was ist der Unterschied zwischen ORS 142 und ORS 142 W?Der ORS 142 ist für Deckenmontage, der ORS 142 W für Wand- und Sturzmontage konzipiert. Der W hat einen modularen Aufbau mit optionalem Gehäuseoberteil RNO 02 und etwas andere Abmessungen (flacher, breiter). Technisch arbeiten beide identisch. Brauche ich das Gehäuseoberteil RNO 02?Das RNO 02 ist optional, verbessert aber die Optik am Türsturz und erhöht die Schutzart auf IP 40. Erhältlich in Weiß (ws) und Silber (si). Welchen Sockel benötigt der ORS 142 W?Den Sockel 143 W (Wandmontage). Dieser enthält einen Magneten zur optionalen Aktivierung der Leitungsüberwachung. Wann muss der ORS 142 W getauscht werden?Nach 8 Jahren gemäß DIN 14677. Wechselnde Grün/Gelb-LED zeigt den fälligen Austausch an. Empfehlung: Beim Tausch auf ORS 142 W AT umsteigen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol (Hekatron 918/5). Aerosol in die Einströmöffnung sprühen. Die Tür muss vollständig schließen. Welchen Mindestabstand muss ich einhalten?Mindestens 1 cm zu darüber liegenden Bauteilen. Die genaue Positionierung richtet sich nach der DIBt-Bauartgenehmigung der jeweiligen Feststellanlage. Kann ich den ORS 142 W an eine dormakaba RMZ anschließen?Ja. Der ORS 142 W ist in der dormakaba-Zulassung gelistet und kann direkt kabelgebunden oder über das Funksystem angeschlossen werden. Was ist das Abschlussmodul AM 142?Das AM 142 wird für den ORS 142 W und den TDS 247 am Stichende benötigt. Es ist bei der FSZ Basis und FSZ Pro bereits enthalten und auch separat erhältlich. Kaufberatung: Wand- oder Deckenmontage? Wann Wandmontage statt Deckenmontage?Wenn der Türsturz zu schmal für einen Deckenmelder ist, bei abgehängten Decken ohne Zugang oder wenn der Melder architektonisch unauffällig am Sturz sitzen soll (mit Gehäuseoberteil RNO 02). ORS 142 W oder ORS 142 W AT?Für Neuinstallationen: ORS 142 W. Für den Austausch in bestehenden Anlagen: ORS 142 W AT — so profitieren Sie beim nächsten 8-Jahres-Tausch vom AT-Sockeltausch ohne Demontage. Welche Gehäusefarbe passt?RNO 02 ws (Weiß, RAL 9003) für weiße Wände und Zargen. RNO 02 si (Silber, RAL 9006) für Metalltüren und moderne Gebäude. Multicolor (MC) auf Anfrage. Brauche ich eine separate Zentrale?Ja. Kompatible Zentralen: Hekatron FSZ Basis/Pro, RSZ kompakt, dormakaba RMZ, GEZE RSZ. Die RSZ kompakt ist eine Einzeltür-Lösung mit integriertem Rauchschalter — dort wird kein separater ORS 142 W benötigt. Ist die Feststellanlage barrierefrei?Ja. Feststellanlagen halten Brandschutztüren im Normalbetrieb offen und ermöglichen den barrierefreien Durchgang gemäß DIN 18040. Bei Raucherkennung schließt die Tür automatisch. Wer darf die Anlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers. Hekatron bietet Seminare R 6.1 und R 6.2 für die Abnahmeberechtigung an.

Hekatron ORS 142 W AT — Austausch-Rauchschalter für Wandmontage Kurz & Knapp AT-Austauschtechnologie — Sockel bleibt montiert, nur Melderkopf tauschen Speziell für den Austausch in bestehenden Anlagen mit DIBt-Zulassung Optische Raucherkennung nach Streulichtprinzip gemäß EN 54-7 Wand-/Sturzmontage mit optionalem Gehäuseoberteil RNO 02 Kompatibel mit allen gängigen Feststellanlagen-Zentralen AT-Kennzeichnung für eindeutige Zuordnung beim Tausch Made in Germany Produktbeschreibung Der Hekatron ORS 142 W AT ist der Austausch-Rauchschalter für bestehende Feststellanlagen mit Wandmontage. Er ersetzt ältere ORS 142 W Melder, die nach der 8-jährigen Nutzungsdauer (DIN 14677) getauscht werden müssen. Das AT-Prinzip (Austausch-Technologie) ermöglicht einen schnellen Meldertausch ohne Sockeldemontage: Der vorhandene Sockel 143 W bleibt montiert, nur der Melderkopf wird gewechselt. Das spart Zeit und Kosten bei jedem weiteren Tauschzyklus — besonders bei großen Objekten mit vielen Meldern. Technisch arbeitet der ORS 142 W AT identisch zum Standard-Modell: Streulichtprinzip, Verschmutzungskompensation, Alarmschwellennachführung, RS-Bus-Kommunikation und potentialfreier Öffner. Einbindung in die Feststellanlage Der ORS 142 W AT wird als 1:1-Ersatz in bestehende Feststellanlagen eingesetzt: ORS 142 W AT am Sturz → Signal an Zentrale (FSZ/RSZ/RMZ) → Haftmagnet löst → Tür schließt Beim Austausch ist die aktuell gültige DIBt-Bauartgenehmigung zugrunde zu legen. Ist der ORS 142 W AT in der Zulassung des verbauten Systems aufgeführt, entfällt eine Neuabnahme. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC Stromaufnahme Ruhemax. 25 mA Stromaufnahme Alarmmax. 11 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W Schutzart (mit RNO 02)IP 40 Betriebstemperatur-20 bis +75 °C Abmessungen (ohne Oberteil)31,5 × 123 × 33 mm Gewicht120 g FarbeWeiß (RAL 9010) SockeltypSockel 143 W (bleibt bei AT-Tausch montiert) KommunikationRS-Bus AT-KennzeichnungJa — für eindeutige Zuordnung beim Austausch Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 W AT ist als Austauschmelder in bestehenden Anlagen mit folgenden Zentralen zugelassen: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ GEZE — FA GC 150 System Sowie alle weiteren Hersteller, in deren DIBt-Bauartgenehmigung der ORS 142 W gelistet ist. Passende Hekatron ProdukteHekatron FSZ Kompakt Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED wechselt Grün/GelbVerschmutzung oder 8-Jahres-TauschHerstelldatum prüfen. Melderkopf tauschen (AT-Prinzip: nur Kopf, Sockel bleibt) LED Gelb dauerhaftSockelkontakt oder KabelbruchMelderkopf abnehmen, Kontakte im Sockel 143 W prüfen, Kabel durchmessen Melder lässt sich nicht auf Sockel drehenFalscher Sockeltyp oder VerunreinigungSockel 143 W verwenden (nicht 143 A). Bajonettverschluss reinigen Tür schließt nicht trotz AlarmSignalweg unterbrochenZentrale → Relais → Magnet prüfen FehlalarmDampf, StaubMontageort bewerten. Ggf. TDS 247 (nicht in Fluchtwegen) Neuabnahme nach Tausch nötig?ORS 142 W AT nicht in alter ZulassungAktuelle DIBt-Zulassung prüfen. Wenn gelistet: keine Neuabnahme. Sonst: Neuabnahme nach aktueller Zulassung Montage & AT-Tausch Beim Austausch eines bestehenden ORS 142 W durch den ORS 142 W AT wird nicht gedreht wie beim Deckenmelder — der Wandmelder wird geschraubt und geklemmt: Austauschablauf Schritt 1: Anlage spannungsfrei schalten Schritt 2: Gehäuseoberteil (RNO 02) abnehmen — mit kleinem Schraubendreher die Noppen auf beiden Seiten nacheinander ausrasten, Oberteil abziehen Schritt 3: Anschlussklemme am alten ORS 142 W vorsichtig mit Schraubendreher anheben und abziehen Schritt 4: Befestigungsschrauben entfernen und den ORS 142 W durch leichtes Abkanten von der Kabelleiste lösen Schritt 5: Neuen ORS 142 W AT einsetzen und mit der Anschlussklemme verbinden Schritt 6: Gehäuseoberteil wieder aufsetzen — HEKATRON-Schriftzug muss normal lesbar sein Schritt 7: Anlage in Betrieb nehmen und Funktionstest mit Prüfaerosol 918/5 durchführen Wichtig: Der Sockel und die Verkabelung bleiben bestehen — keine Neuverkabelung erforderlich. Mindestabstand zu darüber liegenden Bauteilen: 1 cm. Zulassungslogik: Wann der ORS 142 W AT eingesetzt werden muss Wichtig: Nur für Bestandsanlagen (abZ) Der ORS 142 W AT ist ausschließlich für Feststellanlagen mit alter Zulassung Z-6.5-xxxx (abZ) vorgesehen In Neuanlagen mit Z-6.500-xxxx (abG) darf er nicht verwendet werden — dort den Standard ORS 142 W einsetzen Wird das falsche Produkt verbaut, verliert die Anlage ihre Zulassung Nicht jede alte Zulassung hat den ORS 142 W AT freigegeben — Kompatibilitätstabelle in der Montageanleitung prüfen Hintergrund: Seit dem 01.01.2020 unterscheidet das DIBt zwischen allgemeiner bauaufsichtlicher Zulassung (abZ, alter Nummernkreis Z-6.5-xxxx) und allgemeiner Bauartgenehmigung (abG, neuer Nummernkreis Z-6.500-xxxx). In abZ-Zulassungen war der Melder mit Auslösevorrichtung als Einheit zugelassen. In abG-Bauartgenehmigungen ist der Melder nur noch als Melder zugelassen — die Auslöselogik liegt in der Zentrale. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen. Unter 18 V DC → Netzgerät mit tauschen (z. B. FSZ Basis, RSZ kompakt). Wartung & Prüfung Identisch zum ORS 142 W gemäß DIN 14677-1: Monatlich — Funktionsprüfung mit Hekatron 918/5 Jährlich — Fachprüfung durch autorisierte Fachkraft Alle 8 Jahre — Melderkopf tauschen (AT-Sockeltausch) Einsatzgebiete Der ORS 142 W AT eignet sich überall dort, wo ein bestehender ORS 142 W an der Wand oder am Sturz nach 8 Jahren ausgetauscht werden muss: Drehflügeltüren — Brandschutz- und Rauchschutztüren Schiebetüren und Tore — mit Wandmelder am Sturz Bestandsbauten — Austausch ohne Wandbeschädigung dank AT-Prinzip Einschränkung: Nur an Innenwänden. Die DIBt-Zulassung der verbauten Anlage muss den ORS 142 W AT als Austauschmelder aufführen. Modellvergleich: Hekatron Rauch- und Thermoschalter ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 W AT Was bedeutet „AT“ beim ORS 142 W AT?AT steht für Austausch-Technologie. Der Melder ist speziell für den Tausch in bestehenden Anlagen konzipiert. Der Sockel bleibt montiert, nur der Melderkopf wird gewechselt. Brauche ich nach dem Tausch eine Neuabnahme?Nur wenn der ORS 142 W AT nicht in der DIBt-Zulassung des verbauten Systems aufgeführt ist. Ist er gelistet, genügt ein Funktionstest und die Dokumentation im Prüfbuch. Kann ich einen ORS 142 W durch den W AT ersetzen?Ja. Der ORS 142 W AT passt auf den vorhandenen Sockel 143 W und ist technisch identisch. Die AT-Kennzeichnung dient der eindeutigen Zuordnung als Austauschmelder. Welchen Sockel brauche ich?Den Sockel 143 W (Wandmontage). Beim AT-Tausch bleibt der vorhandene Sockel montiert — kein neuer Sockel nötig. Passt das Gehäuseoberteil RNO 02 auch auf den AT?Ja. Das RNO 02 ist in Weiß (ws) und Silber (si) erhältlich und passt auf den ORS 142 W und den ORS 142 W AT gleichermaßen. Wie erkenne ich, dass der Tausch fällig ist?Die LED wechselt zwischen Grün und Gelb (Austauschanzeige nach DIN 14677). Zusätzlich: Herstelldatum auf dem Typenschild prüfen. Kann ich den AT-Melder auch in Neuanlagen einsetzen?Ja, das ist technisch möglich. Allerdings ist der Standard ORS 142 W für Neuinstallationen die übliche Wahl. Der AT-Vorteil kommt erst beim zweiten Tauschzyklus voll zum Tragen. Ist der ORS 142 W AT mit dormakaba RMZ kompatibel?Ja. Der Melder ist in der dormakaba-Zulassung als Austauschmelder gelistet. Kaufberatung: Standard oder AT-Austausch? ORS 142 W oder ORS 142 W AT — was soll ich kaufen?Für Neuinstallationen den ORS 142 W. Für den 8-Jahres-Austausch in bestehenden Anlagen den ORS 142 W AT. Mit dem AT-Melder vereinfachen Sie jeden zukünftigen Tauschzyklus. Spare ich mit dem AT-Melder wirklich Zeit?Ja. Der Sockel bleibt montiert, keine Neuverkabelung, keine Wandbeschädigung. Bei großen Objekten mit vielen Meldern summiert sich die Zeitersparnis erheblich. Was kostet der AT-Tausch im Vergleich zum Kompletttausch?Der Melderkopf selbst kostet vergleichbar. Die Ersparnis liegt in der Montagezeit: kein Sockel abschrauben, kein Kabel lösen, keine Wandreparatur. Funk-Alternative statt Kabeltausch?Wenn die Kabelinfrastruktur sanierungsbedürftig ist, kann das Funksystem ORS 155 F eine Alternative sein. Vorteil: komplett kabelfrei. Nachteil: Batterietausch alle 8 Jahre. Wer darf den Melder tauschen?Den Melderkopf darf eine eingewiesene Person wechseln. Die anschließende Abnahmeprüfung muss jedoch durch eine autorisierte Fachkraft erfolgen, wenn die Zulassung dies erfordert.

Hekatron RSZ kompakt – Rauchschaltzentrale mit integriertem Rauchschalter All-in-One Rauchschaltzentrale für Feststellanlagen an Brandschutztüren | Art.-Nr. 31-5300001-02-01M Kurz & Knapp All-in-One: Rauchschalter (ORS 142 W-RSZ) + Netzgerät + Auslösevorrichtung in einem kompakten Gehäuse Integrierter Sturzrauchschalter nach EN 54-7 erkennt Rauch direkt am Türsturz 230 V AC Netzanschluss, 24 V DC Ausgang für 1 Haftmagnet (max. 435 mA) Zuschaltbare Alarmspeicherung und Leitungsüberwachung nach DIN EN 14637 DIBt-Bauartgenehmigung Z-6.500-2393 – Fail-Safe ohne Notstromversorgung Montage an Wand, Sturz oder Türzarge – 180° drehbar Hekatron RSZ kompakt – Die kompakte Rauchschaltzentrale für Brandschutztüren Die Hekatron RSZ kompakt ist eine All-in-One Rauchschaltzentrale mit integriertem optischem Sturzrauchschalter ORS 142 W-RSZ. Sie vereint Raucherkennung, Energieversorgung und Auslösevorrichtung in einem kompakten Gehäuse (36 × 250 × 50 mm, 212 g). Damit entfällt ein separater Rauchmelder an der Decke. Die RSZ kompakt wird mit 230 V AC versorgt und liefert 24 V DC für einen Türhaftmagneten. Über maximal 2 Stiche lassen sich bei Bedarf zusätzliche externe Rauchschalter (ORS 142) oder Thermoschalter (TDS 247) anschließen. Die maximale Leitungslänge beträgt 30 m. Das Gerät arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Eine Notstromversorgung ist nicht vorgesehen und bauartbedingt nicht erforderlich. Über Steckbrücken (J1–J4) lassen sich Alarmspeicherung, Leitungsüberwachung und Betriebsart konfigurieren. Ein integrierter Prüf- und Resettaster ermöglicht die Funktionsprüfung ohne Zusatzgeräte. Feststellanlage komplett – Was wird benötigt? Für eine vollständige Feststellanlage nach DIBt-Bauartgenehmigung Z-6.500-2393 werden folgende Komponenten benötigt: Rauchschaltzentrale: Hekatron RSZ kompakt (Rauchschalter bereits integriert) Feststellvorrichtung: Türhaftmagnet, z. B. THM 425 + passende Ankerplatte, z. B. ASS 65 Handauslösetaster: HAT 02 (extern, zur manuellen Auslösung – Pflicht nach DIN EN 14637) Dokumentation: Prüfbuch für Abnahme und Wartung Die RSZ kompakt ist eine Einzeltür-Lösung. Pro Tür wird eine RSZ kompakt eingesetzt. Systemkomponenten im Überblick ORS 142 W-RSZ – Integrierter Sturzrauchschalter, Streulicht/Tyndall-Prinzip, EN 54-7, Temperaturschwelle 74 ± 8 °C, Austauschanzeige nach 8,2 Jahren NAG RSZ – Netzanschlussgerät mit Kabelleiste VAP 01 – Verbindungsplatine mit Steckbrücken J2/J3/J4 zur Betriebsart-Konfiguration Oberteil RSZ 02 – Gehäusedeckel (weiß RAL 9016 oder silber RAL 9006) AM 142 – Abschlussmodul für die Leitungsüberwachung (im Lieferumfang) 2 Lichtleiter – Zur Anzeige der LED-Signale am Gehäuse Funktionsbeschreibung Im Normalbetrieb versorgt die RSZ kompakt den angeschlossenen Türhaftmagneten mit 24 V DC. Die Brandschutztür wird offen gehalten. Erkennt der integrierte ORS 142 W-RSZ Rauchpartikel nach dem Streulichtprinzip, löst die Zentrale aus: Der Haftmagnet wird spannungsfrei geschaltet, die Tür schließt selbsttätig durch den Türschließer. Gleichzeitig schaltet das potentialfreie Wechsler-Relais (30 V DC, 1 A, 30 W) für die Weiterleitung an Gebäudeleittechnik oder Alarmierung. Die Messkammerüberwachung erkennt Verschmutzung des Rauchschalters automatisch. Die LED-Anzeige signalisiert den aktuellen Zustand. Nach 8,2 Jahren wird der Austausch des Rauchschalters angezeigt (DIN 14677). Alarmspeicherung (J1): Bei aktivierter Alarmspeicherung bleibt die Zentrale nach Auslösung im Alarmzustand, bis manuell zurückgesetzt wird. Ohne Alarmspeicherung kehrt die Zentrale automatisch in den Normalbetrieb zurück, sobald kein Rauch mehr erkannt wird. Technische Daten EigenschaftWert Eingangsspannung230 V AC Nennstromaufnahme120 mA Leistungsaufnahme27,6 W Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Leistungsabgabe10,4 W Relaisausgang1 Wechsler potentialfrei, 30 V DC / 1 A / 30 W SchutzartIP40 SchutzklasseII Temperaturbereich-20 bis +45 °C Abmessungen (B × L × T)36 × 250 × 50 mm Gewicht212 g GehäuseKunststoff NotstromversorgungNein (Fail-Safe) Max. Leitungslänge30 m Stichemax. 2 Integrierter RauchschalterORS 142 W-RSZ (EN 54-7) LED-Diagnose LED am Rauchschalter (ORS 142 W-RSZ): LED-SignalBedeutung GrünNormalbetrieb Grün + Gelb (kurz)Leichte Verschmutzung der Messkammer Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8,2 Jahre) GelbStörung RotAlarm – Rauch erkannt LED an der Zentrale: LED-SignalBedeutung GrünNormalbetrieb (Relaiskontakt geschlossen) Gelb (2× blinken)AM 142 falsch angeschlossen Gelb (10× blinken)Kurzschluss oder Überlast am Ausgang Gelb (dauerhaft)Interne Störung RotAlarm oder Störung Rauchschalter Elektrik & Klemmenplan KlemmeBelegungKabeltyp 1 – StromnetzL, PE, NNYM 3 × 1,5 mm² 2 – RelaisNC, Wechsler, NO, GND, VAP01– 3 – Ausgang 24V0V, 0V, +24V, +24V– 4 – Magnet/SticheBU, 2B, 2A, 1, M-, M+JY(ST)Y 2 × 2 × 0,6/0,8 mm Steckbrücken-Konfiguration: SteckbrückeFunktion J1 (auf NAG RSZ)Alarmspeicherung (offen = aktiviert, geschlossen = ohne) J2 (auf NAG RSZ)Betriebsart J3 (auf VAP 01)Betriebsart J4 (auf VAP 01)Betriebsart Netzanschluss ausschließlich durch Elektrofachkraft. RSZ kompakt vs. FSZ kompakt – Welche Zentrale passt? EigenschaftRSZ kompaktFSZ kompakt Integrierter RauchschalterJa (ORS 142 W-RSZ)Nein – externer Melder erforderlich Eingangsspannung230 V AC230 V AC Ausgangsspannung24 V DC24 V DC Max. Haftmagnete11 Max. Stiche21 (nur 1-Stich) LeitungsüberwachungJa (zuschaltbar)Ja (zuschaltbar) AlarmspeicherungJa (zuschaltbar)Ja (zuschaltbar) NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe) EinsatzBrandschutztür, Rauchschalter direkt am SturzBrandschutztür, Melder frei positionierbar Empfehlung: Die RSZ kompakt ist die einfachste Lösung für Einzeltüren – kein separater Rauchschalter nötig. Die FSZ kompakt eignet sich, wenn der Melder an der Decke oder in größerem Abstand zur Tür montiert werden soll. Montage Montageorte: Wand, Türsturz oder Türzarge Drehbar: Gehäuse um 180° drehbar für flexible Ausrichtung Max. 7 cm von Unterkante Gerät bis Sturzende Min. 1 cm Abstand über dem Rauchschalter zu darüber liegenden Bauteilen Min. 50 cm zu anderen Installationen (Leuchten, Lüftung) Befestigung: 4 Schrauben, Lochabstand 111 mm Max. 30 m Leitungslänge zu Haftmagnet und externen Meldern Kabel: NYM 3 × 1,5 mm² (Netz), JY(ST)Y 2 × 2 × 0,6/0,8 mm (Melder/Magnet) Nur Schraubmontage. Klebemontage ist normativ nicht zulässig. Netzanschluss durch Elektrofachkraft. Kompatibilität Die RSZ kompakt ist kompatibel mit folgenden Hekatron Komponenten (gemäß DIBt-Bauartgenehmigung Z-6.500-2393): Türhaftmagnete: THM 413, THM 425, THM 439/185, THM 439/335, THM 439/485 Anschlagflächenschalter: AFS 55, AFS 65, AFS 75 Ankerplatten: ASS 55, ASS 65, ASS 75 (passend zum jeweiligen Magneten) Externe Melder (über Stiche): ORS 142, ORS 142 W, TDS 247 Handauslösetaster: HAT 02 Abschlussmodul: AM 142 (im Lieferumfang) Hinweis: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Produkt ersetzt, ist eine Neuabnahme erforderlich. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron Ankerplatte ASS 55 Normen & Zulassungen DIBt Z-6.500-2393 – Bauartgenehmigung Feststellanlage DIBt Z-6.510-2376 – Zusatzzulassung DIN EN 14637 – Elektrisch gesteuerte Feststellvorrichtungen EN 54-7 – Optischer Rauchschalter (integrierter ORS 142 W-RSZ) DIN 14677-1 – Instandhaltung Feststellanlagen DIN 14677-2 – Anforderungen an die Fachkraft 2014/30/EU – EMV-Richtlinie 2011/65/EU – RoHS-Richtlinie Abnahme & Dokumentation Nach betriebsfertigem Einbau ist eine Abnahmeprüfung gesetzlich vorgeschrieben. Diese darf nur durchgeführt werden durch: Fachkräfte von Hekatron Von Hekatron autorisierte Fachkräfte (Seminar FstA 1 / R 6.1) Fachkräfte einer vom DIBt benannten Prüfstelle Ablauf der Abnahme: Funktionsprüfung: Alarm per Prüfgas (z. B. Hekatron 918/5) oder Handtaster auslösen Tür muss selbsttätig vollständig schließen LED-Anzeigen kontrollieren Prüfbuch anlegen und dauerhaft am Betriebsort aufbewahren Abnahmeschild anbringen Die Abnahmeberechtigung ist personenbezogen und bleibt auch bei Firmenwechsel bestehen. Wartung & Prüfintervalle IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung (Prüfgas oder Handtaster → Tür muss schließen)Eingewiesene Person VierteljährlichUmstellbar nach 12 fehlerfreien MonatsprüfungenEingewiesene Person JährlichVollständige Fachprüfung nach DIN 14677-1Fachkraft nach DIN 14677-2 Nach 8 JahrenRauchschalter ORS 142 W-RSZ austauschen (Ersatzteil: 31-5000024-01-xx)Fachkraft Wichtig: Der Rauchschalter kann nicht gereinigt werden und darf nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Die LED-Austauschanzeige aktiviert sich nach 8,2 Jahren automatisch. Häufig gestellte Fragen Ist in der RSZ kompakt ein Rauchschalter integriert?Ja. Der ORS 142 W-RSZ ist im Lieferumfang enthalten und wird direkt im Gehäuse montiert. Ein separater Deckenrauchschalter entfällt. Brauche ich eine zusätzliche Notstromversorgung?Nein. Die RSZ kompakt arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Wie viele Türen kann die RSZ kompakt versorgen?Eine Tür mit einem Haftmagneten (max. 435 mA Ausgangsstrom). Kann ich zusätzliche Rauchschalter anschließen?Ja. Über maximal 2 Stiche lassen sich externe ORS 142 oder TDS 247 anschließen. Maximale Leitungslänge: 30 m. Wann muss der Rauchschalter ausgetauscht werden?Nach spätestens 8 Jahren gemäß DIN 14677. Die integrierte LED-Austauschanzeige meldet den Tausch nach 8,2 Jahren automatisch. Ersatzteil: ORS 142 W-RSZ (31-5000024-01-xx). Was ist im Lieferumfang enthalten?ORS 142 W-RSZ mit Staubschutzkappe, NAG RSZ mit Kabelleiste, VAP 01 Verbindungsplatine, Oberteil RSZ 02, 2 Lichtleiter, Piktogramm-Aufkleber, AM 142 Abschlussmodul und Montageanleitung. Welche Farben sind verfügbar?Weiß (RAL 9016, Bestellnr. 31-5300001-01-xx) und Silber (RAL 9006, Bestellnr. 31-5300001-02-xx). Ist die RSZ kompakt für Außentüren geeignet?Nein. Feststellanlagen sind ausschließlich für Innenwände zugelassen. Kaufberatung Rauchschaltzentrale RSZ kompakt oder FSZ kompakt – Was ist der Unterschied?Die RSZ kompakt hat den Rauchschalter bereits integriert – ideal für Einzeltüren, bei denen der Melder am Sturz sitzen soll. Die FSZ kompakt benötigt einen separaten externen Melder, bietet aber mehr Flexibilität bei der Melderposition. Reicht die RSZ kompakt für den Brandschutz an meiner Tür?Die RSZ kompakt ist die Auslösevorrichtung und Energieversorgung der Feststellanlage. Zusätzlich benötigen Sie einen Türhaftmagneten (z. B. THM 425), eine Ankerplatte (z. B. ASS 65) und einen Handauslösetaster (HAT 02). Kann ich die RSZ kompakt nachrüsten?Ja. Die RSZ kompakt eignet sich zur Nachrüstung an bestehenden Brandschutztüren mit Türschließer mit integrierter Feststellung. Die kompakte Bauform (36 × 250 × 50 mm) ermöglicht eine unauffällige Montage am Türsturz. Wer darf die Feststellanlage abnehmen und warten?Die Abnahme erfordert eine Hekatron-Autorisierung (Seminar FstA 1). Die monatliche Funktionsprüfung kann nach Einweisung durch den Betreiber selbst durchgeführt werden. Die jährliche Fachprüfung nach DIN 14677-1 ist Pflicht.
