Zubehör für Hekatron Feststellanlagen
Handauslösetaster, Hinweisschilder und Kennzeichnung für Hekatron Feststellanlagen.
- HAT 02 / HAT 03 — Handauslösetaster zur manuellen Auslösung
- Hinweisschilder — Pflicht-Kennzeichnung für Feuer-/Rauchschutztüren
- Abnahmeschild — Nach erfolgreicher Erstabnahme
Hekatron Handauslösetaster HAT 02
Hekatron HAT 02 — Handauslösetaster für Feststellanlagen Kurz & Knapp Pflichtkomponente jeder Feststellanlage — manuelle Auslösung gemäß DIBt und DIN EN 14637 Rote Schaltwippe mit Aufschrift „Tür schließen“ Öffner-Kontakt (NC) — bei Betätigung wird der Haltestrom unterbrochen, Tür schließt Für trockene Räume (IP 20). Feuchtraum: HAT 03 (IP 44) Aufputz- und Unterputzmontage Bei FSZ kompakt: Pflicht (kein integrierter Taster). Bei FSZ Basis/Pro: optional (integrierter HAT vorhanden) Produktbeschreibung Der Hekatron HAT 02 ist ein Handauslösetaster zur manuellen Auslösung von Feststellvorrichtungen an Brand- und Rauchschutztüren. Er ist eine Pflichtkomponente jeder Feststellanlage: Gemäß DIBt-Bauartgenehmigung und DIN EN 14637 muss jede Feststellvorrichtung auch von Hand auslösbar sein. Bei Betätigung der roten Schaltwippe öffnet der Öffner-Kontakt (NC) und unterbricht den Haltestrom zum Türhaftmagneten (THM) — die Tür schließt selbstständig durch den Türschließer. Der Taster rastet nicht ein und kehrt nach dem Loslassen in die Ausgangsposition zurück. Ausnahme: Bei Türschließern mit niedriger Öffnungskraft oder Öffnungsautomatik kann der externe Handauslösetaster unter bestimmten Bedingungen entfallen — die genauen Regelungen stehen in der jeweiligen DIBt-Bauartgenehmigung. Kompatibilität Der HAT 02 ist mit allen gängigen Feststellanlagen-Zentralen kompatibel: Hekatron FSZ kompakt — Pflicht! Die FSZ kompakt hat keinen integrierten Handtaster Hekatron FSZ Basis — optional (integrierter HAT 50×50 mm vorhanden) Hekatron FSZ Pro — optional (integrierter HAT 50×50 mm, 180° drehbar) Hekatron RSZ kompakt — optional (integrierter Prüf-/Resettaster vorhanden) dormakaba RMZ — als externer Handtaster anschließbar GEZE RSZ 6/7 — als externer Taster über HAT-Eingang Der HAT 02 wird an den HAT-Eingang der Zentrale angeschlossen. Bei Hekatron-Zentralen: Klemmenblock 6 (HAT, Reset, +24V, GND). Der Anschluss erfolgt in Reihe mit der Leitungsüberwachung, sofern diese aktiviert ist. Funk-Alternative: Der HAT 155 F ist die kabellose Variante (batteriebetrieben, 8 Jahre, AES256-verschlüsselt) für das Hekatron Funksystem 155 F. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron RSZ kompakt Rauchschaltzentrale Technische Daten EigenschaftWert KontaktartÖffner (NC) — öffnet bei Betätigung Schaltspannungmax. 30 V DC Schaltstrommax. 1 A SchutzartIP 20 (trockene Räume) MontageAufputz (AP) und Unterputz (UP) Abmessungen81 × 81 × 38,5 mm (AP) GehäuseKunststoff FarbeWeiß mit roter Schaltwippe Beschriftung„Tür schließen“ (gemäß DIBt) Feuchtraum-AlternativeHAT 03 (IP 44, nur Aufputz) Montagevorschriften Die Montage des Handauslösetasters ist in der DIBt-Bauartgenehmigung und in DIN VDE 0833-2 geregelt: VorschriftAnforderung Montageöhe1,4 m (+0,2 / −0,4 m) nach DIN VDE 0833-2:2017-10 SichtbarkeitGut sichtbar, frei zugänglich, beleuchtet FarbeRot mit Aufschrift „Tür schließen“ VerdeckungDarf durch die festgestellte Tür nicht verdeckt werden BarrierefreiheitIn barrierefreien Gebäuden: abweichende Höhen nach DIN 18040 möglich LeitungsüberwachungBei aktivierter LÜ: HAT in Reihe mit Abschlusswiderstand (43 kΩ am Stichende) Aufputz (AP): HAT 02 direkt auf die Wand schrauben. Kabeleinführung durch die Rückseite. Unterputz (UP): HAT 02 in Standard-Unterputzdose einsetzen. Kompatibel mit gängigen Schalterprogrammen (Berker, Gira, Jung, Merten, Busch-Jaeger). Häufige Fragen zum HAT 02 Ist der Handauslösetaster Pflicht?Ja. Gemäß DIBt-Bauartgenehmigung und DIN EN 14637 muss jede Feststellvorrichtung auch von Hand auslösbar sein. Ausnahme: Bei bestimmten Türschließern mit niedriger Öffnungskraft oder Öffnungsautomatik kann der externe Taster entfallen — Details in der jeweiligen Bauartgenehmigung. Brauche ich den HAT 02 auch bei der FSZ Basis?Die FSZ Basis hat einen integrierten Handauslösetaster (50×50 mm). Ein zusätzlicher externer HAT 02 ist optional, aber empfehlenswert — z. B. wenn die Zentrale nicht in unmittelbarer Nähe der Tür montiert ist. Wann ist der HAT 02 Pflicht (nicht optional)?Bei der FSZ kompakt — diese hat keinen integrierten Handtaster. Hier muss ein externer HAT 02 angeschlossen werden. HAT 02 oder HAT 03?HAT 02 (IP 20) für trockene Räume, Aufputz und Unterputz. HAT 03 (IP 44) für Feuchträume, nur Aufputz. Funktional identisch. Gibt es eine Funk-Alternative?Ja. Der HAT 155 F ist ein batteriebetriebener Funkhandtaster (AES256, 8 Jahre Batterie) für das Hekatron Funksystem 155 F. Er kann als AP- oder UP-Variante verbaut werden. Auf welcher Höhe muss der Taster montiert werden?1,4 m (+0,2 / −0,4 m) nach DIN VDE 0833-2:2017-10. Gut sichtbar, frei zugänglich, beleuchtet. Darf durch die geöffnete Tür nicht verdeckt werden. In barrierefreien Gebäuden gelten abweichende Höhen nach DIN 18040. Was bedeutet Öffner-Kontakt (NC)?Im Normalzustand ist der Kontakt geschlossen (Normally Closed). Bei Betätigung öffnet er — der Haltestrom zum Magneten wird unterbrochen und die Tür schließt. Das ist ein Sicherheitsprinzip: Auch bei Kabelbruch oder Defekt öffnet der Kontakt und die Tür schließt (Fail-Safe). Wie wird der HAT 02 an die Leitungsüberwachung angeschlossen?Bei aktivierter Leitungsüberwachung (DIP 1 an FSZ Basis/Pro) wird der HAT 02 in Reihe in den Überwachungsstich eingebunden. Am Stichende sitzt der Abschlusswiderstand (43 kΩ). Die Zentrale erkennt so Kabelbruch oder Kurzschluss in der HAT-Leitung.
Hekatron Prüfbuch für Feststellanlagen
Hekatron Prüfbuch für Feststellanlagen Kurz & Knapp Prüfbuch zur Dokumentation aller Prüfungen und Wartungen Vorgeschrieben gemäß DIBt-Bauartgenehmigung und DIN 14677-1 Einzeln nachbestellbar (im IW-Set RS bereits enthalten) Aufbewahrungspflicht beim Betreiber Produktbeschreibung Das Hekatron Prüfbuch dient zur vorschriftsmäßigen Dokumentation aller durchgeführten Prüfungen und Wartungen an einer Feststellanlage. Die DIBt-Bauartgenehmigung und DIN 14677-1 schreiben die lückenlose Dokumentation vor — das Prüfbuch enthält die entsprechenden Vorlagen für monatliche, vierteljährliche und jährliche Prüfungen sowie den Meldertausch. Es ist im IW-Set RS (7001949) enthalten und kann bei Bedarf einzeln nachbestellt werden. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHekatron Ankerplatte ASS 55Hekatron ORS 142Häufige Fragen Ist das Prüfbuch vorgeschrieben?Ja. Gemäß DIBt und DIN 14677-1 muss der Betreiber alle Prüfungen und Wartungen dokumentieren. Das Prüfbuch enthält die vorgeschriebenen Vorlagen. Gibt es eine digitale Alternative?Ja. Hekatron bietet die HPlus Service-App für die digitale Dokumentation. Das gedruckte Prüfbuch bleibt aber als Backup empfohlen.
Hekatron Inbetriebnahme- und Wartungsset IW-Set RS
Hekatron IW-Set RS — Inbetriebnahme- und Wartungsset Kurz & Knapp Komplettes Dokumentationsset für Feststellanlagen gemäß DIBt und DIN 14677 Enthält: Abnahmeprotokoll, Abnahmeschild, Hinweisschild, Wartungsprotokolle, Bauartgenehmigungen Vorlagen für die regelmäßige Dokumentation über 8 Jahre Pflicht bei jeder Neuabnahme einer Feststellanlage Produktbeschreibung Das Hekatron IW-Set RS ist das vollständige Inbetriebnahme- und Wartungsset für Feststellanlagen. Es enthält alle Unterlagen die gemäß DIBt und DIN 14677-1 für Abnahme, Dokumentation und wiederkehrende Prüfungen benötigt werden. Das Set ist bei jeder Neuabnahme einer Feststellanlage Pflicht und wird vom Betreiber aufbewahrt. Es dokumentiert Abnahme, monatliche/vierteljährliche/jährliche Prüfungen und Meldertausch über die gesamte Nutzungsdauer. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHekatron Ankerplatte ASS 55Hekatron ORS 142Häufige Fragen Ist das IW-Set Pflicht?Ja. Die DIBt-Bauartgenehmigung und DIN 14677-1 schreiben die Dokumentation aller Prüfungen und der Abnahme vor. Das IW-Set enthält die vorgeschriebenen Vorlagen. Wer bewahrt das Set auf?Der Betreiber der Feststellanlage. Die Unterlagen müssen für wiederkehrende Prüfungen bereitgehalten werden. Kann ich einzelne Teile nachbestellen?Ja. Prüfbuch (7001949.071) und Abnahmeschild (3.740.888) sind separat erhältlich.
Hekatron Hinweisschild für Feuer- / Rauchschutztür
Hekatron Hinweisschild für Feuer- und Rauchschutztüren Kurz & Knapp Hinweisschild für Brand- und Rauchschutztüren mit Feststellanlage Kennzeichnet die Tür als Feuerschutzabschluss Pflicht an jedem Feuerschutzabschluss gemäß Bauordnung Einzeln nachbestellbar (im IW-Set RS enthalten) Produktbeschreibung Das Hekatron Hinweisschild kennzeichnet Feuer- und Rauchschutztüren, die mit einer Feststellanlage ausgestattet sind. Es weist darauf hin, dass die Tür ein Feuerschutzabschluss ist und nicht verkeilt, blockiert oder dauerhaft offengehalten werden darf (außer durch die zugelassene Feststellanlage). Das Schild ist im IW-Set RS enthalten und kann bei Bedarf einzeln nachbestellt werden. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHekatron Ankerplatte ASS 55Hekatron ORS 142Häufige Fragen Ist das Hinweisschild Pflicht?Ja. Feuerschutzabschlüsse müssen als solche gekennzeichnet sein. Das Hinweisschild informiert Nutzer, dass die Tür nicht blockiert werden darf. Wo wird es angebracht?Gut sichtbar an oder neben der Feuer-/Rauchschutztür, auf beiden Seiten.

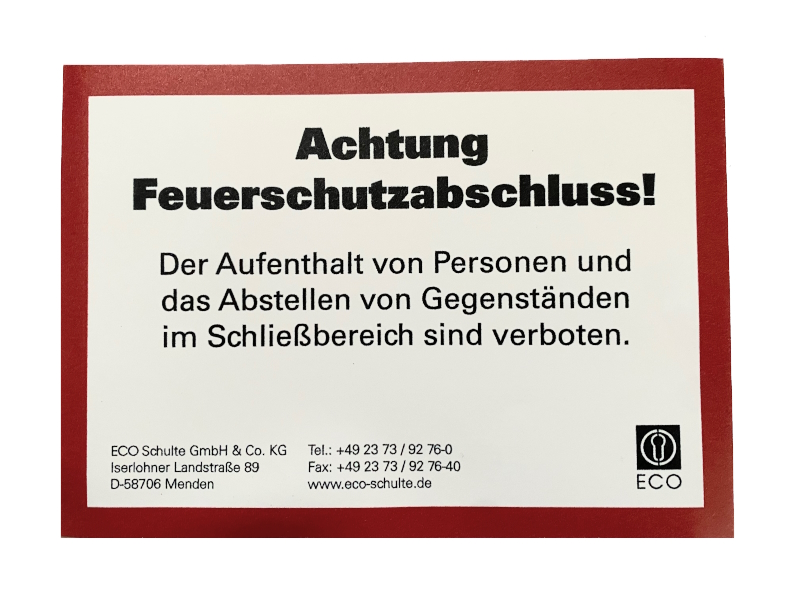

ECO Hinweisschild für Feuer- / Rauchschutztür
Kurz & Knapp Selbstklebendes Hinweisschild für Feuer- und Rauchschutztüren Kennzeichnung des Schließbereichs gemäß Vorschrift Für die Anbringung an Feuerschutzabschlüssen ECO Hinweisschild für Feuer- und Rauchschutztüren Das ECO Hinweisschild dient zur vorschriftsmäßigen Kennzeichnung des Schließbereichs an Feuerschutzabschlüssen. Es weist darauf hin, dass die Tür nicht blockiert oder festgestellt werden darf. Die Anbringung ist an Feuer- und Rauchschutztüren vorgeschrieben, um den ordnungsgemäßen Betrieb der Brandschutzeinrichtung sicherzustellen. Passende Produkte Türschließer ECO Newton TS-41 B ECO TS 61 EFR - Feststellanlage von ECO Schulte → Alle Zubehör Häufige Fragen Wo muss das Hinweisschild angebracht werden?Das Schild wird im sichtbaren Bereich der Feuer- oder Rauchschutztür angebracht, um auf das Verbot der Blockierung hinzuweisen. Ist das Hinweisschild Pflicht?Ja, an Feuerschutzabschlüssen ist die Kennzeichnung des Schließbereichs vorgeschrieben.

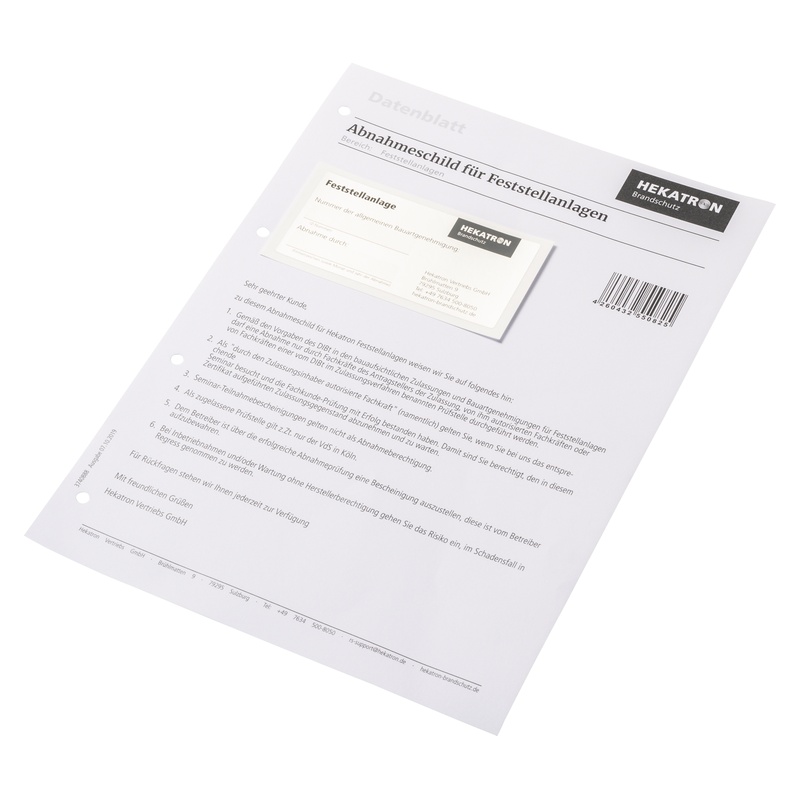

Hekatron Abnahmeschild Feststellanlagen
Hekatron Abnahmeschild für Feststellanlagen Kurz & Knapp Pflicht nach DIBt: Nach erfolgreicher Abnahme dauerhaft anzubringen Größe: 105 × 52 mm Aufschrift: „Feststellanlage — Abnahme durch [Firma, Monat, Jahr]“ Montage: In unmittelbarer Nähe des Abschlusses an der Wand Produktbeschreibung Das Hekatron Abnahmeschild ist nach erfolgreicher Abnahmeprüfung einer Feststellanlage vom Betreiber dauerhaft in unmittelbarer Nähe des Abschlusses an der Wand anzubringen. Dies schreibt die DIBt-Bauartgenehmigung vor. Das Schild trägt die Aufschrift „Feststellanlage — Abnahme durch“ mit Platz für Firmenzeichen sowie Monat und Jahr der Abnahme. Es ist im IW-Set RS enthalten und auch einzeln nachbestellbar. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHekatron Ankerplatte ASS 55Hekatron ORS 142Häufige Fragen Ist das Abnahmeschild Pflicht?Ja. Die DIBt-Bauartgenehmigung schreibt vor, dass nach erfolgreicher Abnahme ein Schild (105 × 52 mm) dauerhaft in der Nähe des Abschlusses anzubringen ist. Wer bringt das Schild an?Der Betreiber der Feststellanlage, nach Abnahme durch die autorisierte Fachkraft. Was steht auf dem Schild?„Feststellanlage — Abnahme durch [Firmenzeichen sowie Monat und Jahr der Abnahme]“. Die Zulassungsnummer (Z-6.5 oder Z-6.500) identifiziert die Anlage.
