Zubehör für GEZE Türschließer
Original-Montageplatten, Gestänge, Gleitschienen und weiteres Zubehör für GEZE Türschließer. Passend für Obentürschließer der TS-Serie (TS 2000, TS 4000, TS 5000).
- GEZE Obentürschließer
- Ersatzteile — Austauschteile und Verschleißteile
- dormakaba Zubehör — Für dormakaba Türschließer
Mechanische Feststellung für GEZE TS3000 / TS5000
Mechanische Feststellung für GEZE TS 3000 / TS 5000Kurz & KnappMechanische Feststelleinheit zum Nachrüsten in Standard- oder T-Stop-GleitschieneHält die Tür in Offenlage (ca. 80°–130°) – ohne StromPassend für GEZE TS 3000 V und TS 5000 (Standard/T-Stop/Boxer 20,7 mm)Nicht für Brandschutztüren geeignetProduktbeschreibungDie mechanische Feststelleinheit ermöglicht das Feststellen der Tür in Offenlage – ganz ohne elektrischen Anschluss. Sie wird direkt in die vorhandene Standard-Gleitschiene oder T-Stop-Gleitschiene eingesetzt und arretiert die Tür im gewählten Öffnungswinkel zwischen ca. 80° und 130°.Die Feststellung löst sich durch leichten Druck auf das Türblatt in Schließrichtung. Ideal für Büros, Praxen oder Gewerberäume, in denen Türen regelmäßig offen stehen sollen.Technische DatenEigenschaftWertTypMechanische FeststelleinheitFeststellbereichca. 80°–130°StromversorgungKeine (rein mechanisch)BrandschutzNicht für BrandschutztürenKompatibilitätDiese Feststelleinheit passt in folgende GEZE Gleitschienen:Standard-Gleitschiene (Bautiefe 20,7 mm) für TS 3000 V und TS 5000T-Stop-Gleitschiene für TS 5000Nicht kompatibel mit ECline-Gleitschiene, ISM-Gleitschiene oder Boxer 12 mm-Gleitschiene – für diese gibt es jeweils eigene Feststelleinheiten.MontagehinweiseDie Feststelleinheit wird in die Gleitschiene eingesetzt und am Gleitstein befestigt. Die Montage ist auch nachträglich möglich, ohne den Türschließer zu demontieren. Die Feststellkraft lässt sich über eine Einstellschraube anpassen. GEZE Feststelleinheiten im Vergleich ModellArt.-Nr.TypFür Gleitschiene Mech. Feststellung TS 3000/5000071924Mechanisch, rastendStandard-Gleitschiene Feststelleinheit ISM118437Mechanisch, für ISMISM-Gleitschiene Feststelleinheit ECline148820Mechanisch, für EClineECline-Gleitschiene GEZE elektromechanische Feststelleinheit115782ElektromechanischStandard-Gleitschiene Mechanische Feststellungen halten die Tür in beliebiger Position offen. Die GEZE elektromechanische Feststelleinheit löst bei Rauch- oder Brandalarm automatisch aus. Häufige FragenKann die Feststelleinheit an Brandschutztüren verwendet werden?Nein. Brandschutztüren dürfen nur mit zugelassenen Feststellanlagen (elektrisch, mit Rauchmelder) offengehalten werden. Mechanische Feststellungen sind dort verboten.Welche Feststelleinheit brauche ich für die ECline-Gleitschiene?Für ECline gibt es eine eigene Feststelleinheit (Art.-Nr. 148820). Diese Einheit hier passt nur in Standard- und T-Stop-Gleitschienen.Muss die Gleitschiene für den Einbau abgenommen werden?Nein, die Feststelleinheit wird in die montierte Gleitschiene eingesetzt. Der Türschließer bleibt montiert.Lässt sich die Feststellkraft einstellen?Ja, über eine Einstellschraube an der Feststelleinheit. So passen Sie die Haltekraft an das Türgewicht an.Was bedeutet "überfahrbar"?Die Tür kann über den Feststellpunkt hinaus weiter geöffnet werden. Sie rastet beim Zurückschwingen wieder ein. Nicht überfahrbare Einheiten blockieren am Anschlag.Welche Feststelleinheit brauche ich für die ISM-Gleitschiene?Die Feststelleinheit für ISM-Gleitschiene (118437). Diese Einheit hier passt nicht in ISM-Gleitschienen.KaufentscheidungMechanische Feststellung oder elektrische Feststellanlage?Die mechanische Feststellung hält die Tür in einer gewünschten Position offen — ohne Strom. Sie ist NICHT für Brandschutztüren zugelassen. Für Brandschutztüren benötigen Sie eine elektrische Feststellanlage mit Rauchmelder und DIBt-Zulassung.Passt die mechanische Feststellung zu meinem TS 3000 oder TS 5000?Diese mechanische Feststelleinheit ist speziell für die GEZE TS 3000 und TS 5000 Reihe konzipiert. Sie wird in die vorhandene Gleitschiene eingesetzt. Prüfen Sie den Gleitschienen-Typ Ihrer Installation.Brauche ich Zubehör zur mechanischen Feststellung?Die Feststelleinheit wird in die vorhandene Gleitschiene eingesetzt. Weiteres Zubehör ist in der Regel nicht erforderlich.
GEZE Drehlager mit T-Stop-Gleitschiene
GEZE Drehlager mit T-Stop-Gleitschiene – Komplett-SetKurz & KnappKomplett-Set: Drehlager + T-Stop-Gleitschiene in einer BestellungT-Stop-Gleitschiene mit einstellbarem ÖffnungsbegrenzungsanschlagSchützt Wände, Möbel und Einbauten vor der aufschlagenden TürFür GEZE TS 5000 – Montage BandseiteProduktbeschreibungDas Komplett-Set aus GEZE Drehlager und T-Stop-Gleitschiene bietet alles für die Umrüstung von Standard-Gleitschiene auf T-Stop. Die T-Stop-Gleitschiene verfügt über einen einstellbaren Öffnungsbegrenzungsanschlag, der den maximalen Öffnungswinkel begrenzt und so Wände, Möbel oder technische Einbauten im Schwenkbereich der Tür schützt.Das Drehlager wird auf dem Türblatt montiert und verbindet den Schließkörper mit der T-Stop-Gleitschiene am Sturz. Die Öffnungsbegrenzung ist stufenlos einstellbar.Technische DatenEigenschaftWertLieferumfangDrehlager + T-Stop-GleitschieneÖffnungsbegrenzungStufenlos einstellbarMontageBandseiteKompatibilitätDas Set ist kompatibel mit:GEZE TS 5000 (alle Varianten mit Gleitschienenmontage Bandseite)GEZE TS 3000 VOptional ergänzbar mit der mechanischen Feststelleinheit (Art.-Nr. 071924) zum Feststellen der Tür in Offenlage.MontagehinweiseDie T-Stop-Gleitschiene wird am Türsturz oder auf einer Montageplatte befestigt. Das Drehlager wird auf dem Türblatt über dem Schließkörper montiert. Der Gleitstein fährt in die Schiene ein und wird durch den einstellbaren T-Stop-Anschlag begrenzt. Passendes Zubehör Gleitstein RFS/EFS/T-Stop — Ersatz-Gleitstein für die T-Stop-Gleitschiene GEZE TS 5000 — Passender Türschließer Montageplatte Standard — Bei Montage auf Glasrahmen oder schmaler Zarge Mechanische Feststellung — Optionale Feststellfunktion nachrüsten Häufige FragenWas ist der Vorteil gegenüber der Einzelbestellung?Das Set enthält Drehlager und T-Stop-Gleitschiene aufeinander abgestimmt. Einzelbestellung birgt das Risiko inkompatibler Komponenten. Zudem ist das Set günstiger als beide Einzelartikel zusammen.Kann die mechanische Feststelleinheit (T-Stop) nachgerüstet werden?Die T-Stop-Funktion ist in die Gleitschiene integriert und nicht nachrüstbar. Wenn Sie eine bestehende Standard-Gleitschiene haben und Feststellung benötigen, muss die Schiene getauscht werden. Alternativ: GEZE E-Feststellung als separate elektronische Lösung.Brauche ich das Drehlager auch bei einer Standard-Gleitschiene?Ja. Das Drehlager sitzt am Schließerarm und ist unabhängig vom Schienentyp erforderlich. Es überträgt die Bewegung vom Türschließer auf den Gleitstein in der Schiene.T-Stop oder E-Feststellung — wann welche Lösung?T-Stop ist eine rein mechanische Feststellung, die manuell gelöst wird — geeignet für Bürotüren oder Bereiche ohne Brandschutzanforderung. Die elektromechanische Feststellung GEZE löst bei Rauchalarm automatisch aus und ist für Brandschutztüren vorgeschrieben.In welchem Öffnungswinkel rastet der T-Stop ein?Der Feststellpunkt ist einstellbar und kann auf den gewünschten Öffnungswinkel justiert werden (typisch 80°–110°). Die Einstellung erfolgt über die Position des Feststellnockens in der Gleitschiene.Passt das Set zu allen GEZE Obentürschließern?Nein. Das Drehlager und die T-Stop-Gleitschiene sind für bestimmte GEZE Türschließer-Baureihen konzipiert. Prüfen Sie in den technischen Daten die Kompatibilität mit Ihrem Schließermodell (z. B. TS 4000, TS 5000).KaufentscheidungDrehlager mit oder ohne T-Stop?Das Drehlager mit T-Stop-Gleitschiene bietet eine integrierte Öffnungsbegrenzung — die Tür stoppt bei einem einstellbaren Winkel. Das einfache Drehlager hat keine Öffnungsbegrenzung. Wählen Sie die T-Stop-Variante, wenn angrenzende Wände oder Möbel geschützt werden sollen.Wann brauche ich ein Drehlager?Ein Drehlager wird bei Montage des Türschließers auf der Bandgegenseite benötigt. Es überträgt die Kraft des Schließers über die Türoberkante auf die Gleitschiene.
GEZE Mechanische Feststelleinheit für ISM-Gleitschiene
GEZE Mechanische Feststelleinheit für ISM-GleitschieneKurz & KnappMechanische Feststellung für die ISM-Gleitschiene an 2-flügeligen TürenHält den Gangflügel in Offenlage – ohne StromWird in die vorhandene ISM-Gleitschiene eingesetztNicht für Brandschutztüren geeignetProduktbeschreibungDie mechanische Feststelleinheit für die GEZE ISM-Gleitschiene ermöglicht das Feststellen des Gangflügels an 2-flügeligen Türanlagen. Sie wird direkt in die ISM-Gleitschiene (Bandseite/Gangflügel) eingesetzt.Die Feststellung arbeitet rein mechanisch ohne elektrischen Anschluss. Durch leichten Druck auf den Gangflügel in Schließrichtung löst sich die Arretierung.Technische DatenEigenschaftWertTypMechanische Feststelleinheit für ISMEinsatz2-flügelige Türen (Gangflügel)StromversorgungKeine (rein mechanisch)BrandschutzNicht für BrandschutztürenKompatibilitätKompatibel mit der ISM-Gleitschiene für:GEZE TS 5000 IS / TS 5000 ISMGEZE TS 5000 L-ISMGEZE TS 5000 E-ISMNicht kompatibel mit Standard-, ECline- oder T-Stop-Gleitschienen. Für diese gibt es jeweils eigene Feststelleinheiten. GEZE Feststelleinheiten im Vergleich ModellArt.-Nr.TypFür Gleitschiene Mech. Feststellung TS 3000/5000071924Mechanisch, rastendStandard-Gleitschiene Feststelleinheit ISM118437Mechanisch, für ISMISM-Gleitschiene Feststelleinheit ECline148820Mechanisch, für EClineECline-Gleitschiene E-Feststellung für GEZE Gleitschienen115782ElektromechanischStandard-Gleitschiene Mechanische Feststellungen halten die Tür in beliebiger Position offen. Die E-Feststellung für GEZE Gleitschienen löst bei Rauch- oder Brandalarm automatisch aus. Häufige FragenWird der Standflügel ebenfalls festgestellt?Nein, die Feststelleinheit wird in die ISM-Gleitschiene des Gangflügels eingesetzt. Für den Standflügel gibt es keine mechanische Feststellung in der ISM-Schiene.Kann die Feststelleinheit nachgerüstet werden?Ja, sie wird in die vorhandene ISM-Gleitschiene eingesetzt — ohne den Türschließer zu demontieren.Passt die Feststelleinheit auch in eine Standard-Gleitschiene?Nein, für Standard-Gleitschienen gibt es die mechanische Feststelleinheit 071924. Jede Gleitschiene hat ihre eigene Feststelleinheit.Darf die ISM-Feststelleinheit an Brandschutztüren?Nein. Mechanische Feststellungen sind an Brandschutztüren verboten. Dort müssen zugelassene elektrische Feststellanlagen mit Rauchmelder eingesetzt werden.Lässt sich die Haltekraft einstellen?Ja, die Feststellkraft wird über eine Einstellschraube angepasst.Ist die Feststelleinheit überfahrbar?Ja, die ISM-Feststelleinheit ist überfahrbar. Die Tür kann über den Feststellpunkt hinaus geöffnet werden und rastet beim Zurückschwingen wieder ein.KaufentscheidungMechanische Feststellung oder elektrische Feststellanlage?Die mechanische Feststellung hält die Tür in einer gewünschten Position offen — ohne Strom. Sie ist NICHT für Brandschutztüren zugelassen. Für Brandschutztüren benötigen Sie eine elektrische Feststellanlage mit Rauchmelder und DIBt-Zulassung, die im Brandfall automatisch auslöst.Welche mechanische Feststelleinheit passt zu meinem Türschließer?Die Kompatibilität hängt vom Türschließer-Modell und der Gleitschiene ab. GEZE bietet spezifische Feststelleinheiten für die 12-mm-Gleitschiene (Boxer), die ISM-Gleitschiene und die TS 5000 ECline. Prüfen Sie die Typenbezeichnung Ihrer Gleitschiene vor der Bestellung.Brauche ich Zubehör zur mechanischen Feststellung?Die mechanische Feststelleinheit wird in die vorhandene Gleitschiene eingesetzt. In der Regel ist kein weiteres Zubehör erforderlich. Stellen Sie sicher, dass Ihre Gleitschiene mit der Feststelleinheit kompatibel ist.
GEZE SR mechanischer Schließfolgeregler
GEZE SR mechanischer SchließfolgereglerKurz & KnappMechanischer Schließfolgeregler für 2-flügelige TürenStellt sicher, dass der Gangflügel vor dem Standflügel schließtAlternative zum ISM-System – Montage am Sturz oder RahmenFür Brandschutz- und Rauchschutztüren geeignetProduktbeschreibungDer GEZE SR ist ein mechanischer Schließfolgeregler für 2-flügelige Türen. Er steuert die Schließreihenfolge so, dass der Gangflügel immer vor dem Standflügel schließt. Dies ist bei Brandschutz- und Rauchschutztüren zwingend erforderlich, damit die Tür vollständig und dicht schließt.Der SR wird am Türsturz oder Rahmen zwischen den beiden Türflügeln montiert. Er arbeitet rein mechanisch über einen Hebelarm, der den Standflügel offenfängt, bis der Gangflügel eine definierte Position erreicht hat.Der GEZE SR ist eine Alternative zur ISM-Gleitschiene mit integrierter Schließfolgeregelung. Er eignet sich besonders dann, wenn keine Gleitschienenmontage gewünscht ist oder nachträglich eine Schließfolgeregelung ergänzt werden soll.Technische DatenEigenschaftWertTypMechanischer SchließfolgereglerEinsatz2-flügelige TürenMontageSturz / RahmenFunktionGangflügel schließt vor StandflügelBrandschutzGeeignet für Brand- und RauchschutztürenKompatibilitätDer GEZE SR ist mit folgenden Türschließer-Kombinationen einsetzbar:GEZE TS 5000 + TS 5000 (2× Einzelschließer an 2-flügeliger Tür)GEZE TS 4000 + TS 4000Gemischte Kombinationen (z. B. TS 5000 Gangflügel + TS 4000 Standflügel)Alternative: Für eine vollintegrierte Lösung ohne zusätzliches Bauteil bietet GEZE die ISM-Gleitschiene mit integrierter Schließfolgeregelung an. Schließfolgeregelung: ISM vs. SR im Vergleich MerkmalISM (integriert)SR (extern) EinbauIn der Gleitschiene integriertSeparates Bauteil am Rahmen OptikNahezu unsichtbarSichtbar am Rahmen NachrüstungISM-Gleitschiene erforderlichAn jede Gleitschiene nachrüstbar Kombination mit R-GleitschieneJa (R-ISM-Gleitschiene)Nein Geeignet fürNeuinstallation, hochwertige OptikNachrüstung bestehender Anlagen Beide Systeme regeln die Schließfolge bei 2-flügeligen Türen nach DIN EN 1158. Der Gangflügel schließt immer vor dem Standflügel. Häufige FragenWann brauche ich einen Schließfolgeregler?Bei 2-flügeligen Brand- oder Rauchschutztüren. Die Schließfolge stellt sicher, dass der Gangflügel vor dem Standflügel schließt — sonst schließt die Tür nicht dicht.Was ist der Unterschied zum ISM-System?Die ISM-Gleitschiene integriert die Schließfolgeregelung unsichtbar in der Gleitschiene. Der SR ist ein separates Bauteil am Sturz — sichtbar, aber flexibler nachrüstbar.Funktioniert der SR auch mit Gestänge-Türschließern?Ja, der SR arbeitet unabhängig vom Gestänge- oder Gleitschienentyp. Er wird am Sturz zwischen den Flügeln montiert.Kann der SR nachträglich eingebaut werden?Ja, das ist der Hauptvorteil gegenüber der ISM-Gleitschiene. Der SR wird am Türsturz montiert — ohne die vorhandenen Türschließer zu tauschen.Ist der SR für Brandschutztüren zugelassen?Ja, der SR erfüllt EN 1158 und ist für Brand- und Rauchschutztüren zugelassen. Die Schließfolge ist dort gesetzlich vorgeschrieben.Welche Türschließer-Kombination brauche ich mit dem SR?Zwei separate Türschließer (z. B. 2× TS 5000 oder TS 5000 + TS 4000) plus den SR am Sturz. Alternative: Eine ISM-Gleitschiene statt SR + einzelner Schließer.KaufentscheidungWann brauche ich den GEZE SR Schließfolgeregler?Der GEZE SR ist ein mechanischer Schließfolgeregler für 2-flügelige Türen mit Überschlag. Er stellt sicher, dass der Standflügel vor dem Gangflügel schließt — bei Brandschutztüren ist das Pflicht.GEZE SR oder integrierte Schließfolgeregelung (TS 5000 IS)?Der mechanische SR wird separat an der Tür montiert und ist sichtbar. Der TS 5000 IS hat die Schließfolgeregelung in der Gleitschiene integriert — optisch dezenter. Der SR eignet sich besonders für Nachrüstungen.Ist der SR für Brandschutztüren zugelassen?Ja, der GEZE SR Schließfolgeregler ist für den Einsatz an 2-flügeligen Brandschutztüren geprüft. Bei Brandschutztüren mit Überschlag ist ein Schließfolgeregler baurechtlich vorgeschrieben.
GEZE Flexible Öffnungsbegrenzung
GEZE Flexible Öffnungsbegrenzung – Schutz für Wände, Möbel und Einbauten Nachrüstbare Öffnungsbegrenzung für GEZE E-/R-/RFS-/ISM-Gleitschienen | Für 1- und 2-flügelige Türen | Art.-Nr. 145311 Kurz & KnappBegrenzt den Öffnungswinkel der Tür und schützt so Wände, Möbel und angrenzende Einbauten vor BeschädigungenNachrüstbar in bestehende GEZE E-, R-, RFS- und ISM-Gleitschienen – kein Austausch der Schiene erforderlich1-flügelig: TS 5000 E-/R-/RFS-Gleitschiene (Blattmontage), Boxer E2-flügelig: sämtliche E-/R-/ISM-Varianten von TS 5000 und BoxerEinfache Montage: Wird in die vorhandene Gleitschiene eingeclipst Wann brauchen Sie die Flexible Öffnungsbegrenzung? Überall dort, wo eine Tür beim Öffnen gegen Wände, Möbel, Heizkörper oder andere Einbauten schlagen kann. Besonders in engen Fluren, Büros und Eingangsbereichen schützt die Flexible Öffnungsbegrenzung zuverlässig vor Beschädigungen an Tür und Umgebung. Im Unterschied zur T-Stop-Gleitschiene wird die Flexible Öffnungsbegrenzung in eine bereits vorhandene Gleitschiene eingesetzt – ideal für die Nachrüstung ohne Schienentausch. Kompatibilität TürflügelKompatible Gleitschienen 1-flügeligTS 5000 E-Gleitschiene, TS 5000 R-Gleitschiene, TS 5000 RFS-Gleitschiene (Blattmontage), Boxer E-Gleitschiene 2-flügeligSämtliche E-, R- und ISM-Varianten von TS 5000 und Boxer Nicht kompatibel mit Standard-Gleitschiene, Standardgleitschiene BG, Gleitschiene vernietet, Boxer 20,7 mm-Gleitschiene, ECline- und T-Stop-Gleitschiene. Technische Daten BezeichnungFlexible Öffnungsbegrenzung Artikelnummer145311 HerstellerGEZE GmbH FunktionBegrenzung des Öffnungswinkels MontageEinsetzen in vorhandene Gleitschiene NachrüstbarJa, ohne Schienentausch Geeignet für1- und 2-flügelige Türen Häufige Fragen Was ist der Unterschied zwischen Flexibler Öffnungsbegrenzung und T-Stop-Gleitschiene?Die T-Stop-Gleitschiene ist eine komplette Gleitschiene mit integriertem Anschlag. Die Flexible Öffnungsbegrenzung dagegen wird in eine bereits montierte Gleitschiene eingesetzt – ideal zur Nachrüstung, wenn die Schiene nicht getauscht werden soll. Passt die Flexible Öffnungsbegrenzung in meine Gleitschiene?Nur in E-, R-, RFS- und ISM-Gleitschienen von GEZE. Für Standard-, BG-, vernietet- und Boxer 20,7 mm-Gleitschienen ist sie nicht geeignet. Als Alternative bietet GEZE die T-Stop-Gleitschiene mit integrierter Öffnungsbegrenzung. Ist eine Kombination mit einer Feststellanlage möglich?Ja. Bei E- und R-Gleitschienen funktioniert die Flexible Öffnungsbegrenzung auch in Verbindung mit Feststellanlagen wie dem System FA GC 150.
GEZE Mechanische Feststelleinheit für Boxer 12 mm-Gleitschiene
GEZE Mechanische Feststelleinheit für Boxer 12 mm-GleitschieneKurz & KnappMechanische Feststellung speziell für die BOXER-Gleitschiene (12 mm Bauhöhe)Hält die Tür in Offenlage – ohne StromNachrüstbar in vorhandene Boxer-GleitschieneNicht für Brandschutztüren geeignetProduktbeschreibungDie mechanische Feststelleinheit für die GEZE BOXER 12 mm-Gleitschiene ermöglicht das Feststellen der Tür in Offenlage. Sie ist speziell für die flache Boxer-Gleitschiene mit 12 mm Bauhöhe konstruiert und wird direkt in diese eingesetzt.Die Arretierung löst sich durch leichten Druck auf das Türblatt in Schließrichtung. Ein elektrischer Anschluss ist nicht erforderlich.Technische DatenEigenschaftWertTypMechanische Feststelleinheit für BOXERGleitschienen-Bauhöhe12 mmStromversorgungKeine (rein mechanisch)BrandschutzNicht für BrandschutztürenKompatibilitätAusschließlich kompatibel mit der GEZE BOXER-Gleitschiene (12 mm Bauhöhe).Nicht kompatibel mit Standard-Gleitschienen (20,7 mm), ECline- oder ISM-Gleitschienen. Für diese gibt es jeweils eigene Feststelleinheiten. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Häufig gestellte FragenPasst diese Feststelleinheit in eine TS 5000-Gleitschiene?Nein. Diese Variante ist ausschließlich für die BOXER-Gleitschiene mit 12 mm Bauhöhe. Für TS 5000 Standard-Gleitschienen verwenden Sie die Feststelleinheit Art.-Nr. 071924.Kann die Feststelleinheit nachträglich eingebaut werden?Ja. Die Feststelleinheit lässt sich in eine bereits montierte BOXER-Gleitschiene nachrüsten.KaufentscheidungMechanische Feststellung oder elektrische Feststellanlage?Die mechanische Feststellung hält die Tür in einer gewünschten Position offen — ohne Strom. Sie ist NICHT für Brandschutztüren zugelassen. Für Brandschutztüren benötigen Sie eine elektrische Feststellanlage mit Rauchmelder und DIBt-Zulassung, die im Brandfall automatisch auslöst.Welche mechanische Feststelleinheit passt zu meinem Türschließer?Die Kompatibilität hängt vom Türschließer-Modell und der Gleitschiene ab. GEZE bietet spezifische Feststelleinheiten für die 12-mm-Gleitschiene (Boxer), die ISM-Gleitschiene und die TS 5000 ECline. Prüfen Sie die Typenbezeichnung Ihrer Gleitschiene vor der Bestellung.Brauche ich Zubehör zur mechanischen Feststellung?Die mechanische Feststelleinheit wird in die vorhandene Gleitschiene eingesetzt. In der Regel ist kein weiteres Zubehör erforderlich. Stellen Sie sicher, dass Ihre Gleitschiene mit der Feststelleinheit kompatibel ist.
GEZE Mechanische Feststelleinheit für TS 5000 ECline
GEZE Mechanische Feststelleinheit für TS 5000 EClineKurz & KnappMechanische Feststellung speziell für die ECline-GleitschieneHält die Tür in Offenlage – ohne StromEinfache Nachrüstung in vorhandene ECline-GleitschieneNicht für Brandschutztüren geeignetProduktbeschreibungDie mechanische Feststelleinheit für die GEZE TS 5000 ECline ermöglicht das Feststellen der Tür in Offenlage. Sie ist speziell für die ECline-Gleitschiene konstruiert und wird direkt in diese eingesetzt.Die Feststellung arbeitet rein mechanisch – ein elektrischer Anschluss ist nicht erforderlich. Durch leichten Druck in Schließrichtung löst sich die Arretierung und der Türschließer zieht die Tür zu.Technische DatenEigenschaftWertTypMechanische Feststelleinheit für EClineStromversorgungKeine (rein mechanisch)BrandschutzNicht für BrandschutztürenKompatibilitätAusschließlich kompatibel mit der GEZE ECline-Gleitschiene TS 5000.Für Standard- oder T-Stop-Gleitschienen verwenden Sie die Feststelleinheit für TS 3000 / TS 5000 (Art.-Nr. 071924).Häufig gestellte FragenPasst diese Feststelleinheit in eine Standard-Gleitschiene?Nein. Diese Feststelleinheit ist ausschließlich für die ECline-Gleitschiene konstruiert. Für Standard-Gleitschienen gibt es eine eigene Variante (Art.-Nr. 071924).Ist die Feststelleinheit in der ECline-Gleitschiene bereits enthalten?Nein. Die ECline-Gleitschiene und die Feststelleinheit werden separat geliefert.Kann die Feststelleinheit nachträglich eingebaut werden?Ja. Die Feststelleinheit lässt sich in eine bereits montierte ECline-Gleitschiene nachrüsten.KaufentscheidungMechanische Feststellung oder elektrische Feststellanlage?Die mechanische Feststellung hält die Tür in einer gewünschten Position offen — ohne Strom. Sie ist NICHT für Brandschutztüren zugelassen. Für Brandschutztüren benötigen Sie eine elektrische Feststellanlage mit Rauchmelder und DIBt-Zulassung, die im Brandfall automatisch auslöst.Welche mechanische Feststelleinheit passt zu meinem Türschließer?Die Kompatibilität hängt vom Türschließer-Modell und der Gleitschiene ab. GEZE bietet spezifische Feststelleinheiten für die 12-mm-Gleitschiene (Boxer), die ISM-Gleitschiene und die TS 5000 ECline. Prüfen Sie die Typenbezeichnung Ihrer Gleitschiene vor der Bestellung.Brauche ich Zubehör zur mechanischen Feststellung?Die mechanische Feststelleinheit wird in die vorhandene Gleitschiene eingesetzt. In der Regel ist kein weiteres Zubehör erforderlich. Stellen Sie sicher, dass Ihre Gleitschiene mit der Feststelleinheit kompatibel ist.

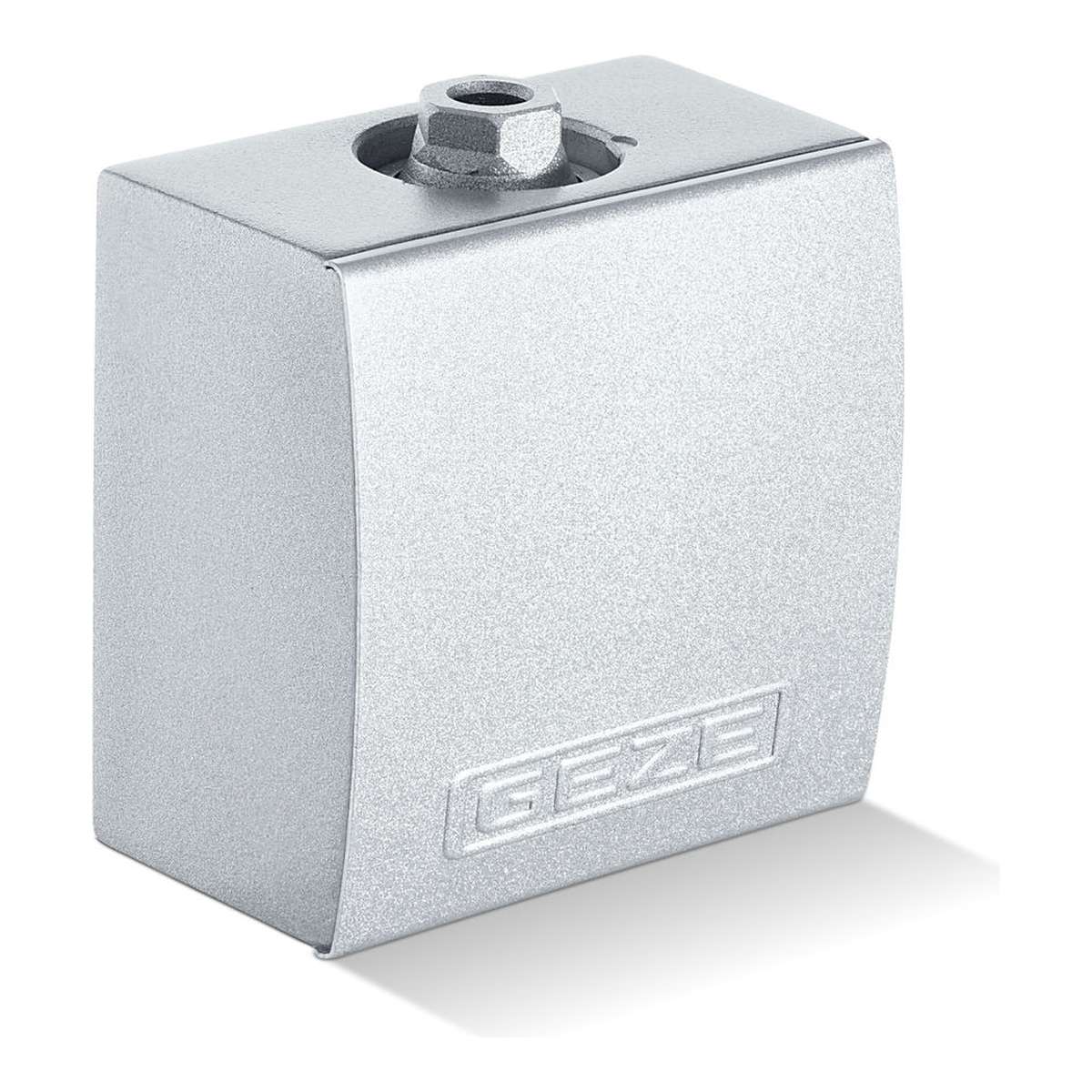

GEZE Drehlager für T-Stop-Gleitschiene
GEZE Drehlager für T-Stop-GleitschieneKurz & KnappDrehlager als Einzelteil für die Montage einer T-Stop-GleitschieneWird am Türblatt montiert – verbindet Schließkörper mit T-Stop-GleitschieneErhältlich in Silber und WeißFür GEZE TS 5000 SchließkörperProduktbeschreibungDas GEZE Drehlager ist das Verbindungselement zwischen dem Türschließer-Schließkörper und der T-Stop-Gleitschiene. Es wird auf dem Türblatt montiert und überträgt die Bewegung des Schließkörpers auf den Gleitstein in der T-Stop-Gleitschiene.Dieses Produkt ist das Drehlager als Einzelteil – ohne Gleitschiene. Wenn Sie Drehlager und T-Stop-Gleitschiene gemeinsam benötigen, empfiehlt sich das Komplett-Set (Art.-Nr. 112688.102363).Technische DatenEigenschaftWertTypDrehlager für T-Stop-GleitschieneMontageTürblatt (Bandseite)FarbenSilber, WeißKompatibilitätDas Drehlager ist kompatibel mit:GEZE T-Stop-GleitschieneGEZE TS 5000 (alle Varianten mit Gleitschienenmontage Bandseite)Für Standard-Gleitschienen wird kein separates Drehlager benötigt – der Gleitschienen-Arm ist bereits integriert. Passendes Zubehör T-Stop-Gleitschiene — Gleitschiene mit integrierter Öffnungsbegrenzung Drehlager mit T-Stop-Gleitschiene im Set — Sparset Drehlager + Gleitschiene GEZE TS 5000 — Passender Türschließer Montageplatte Standard — Bei Montage auf Glasrahmen oder schmaler Zarge Häufig gestellte FragenBrauche ich das Drehlager nur für die T-Stop-Gleitschiene?Ja. Bei Standard-Gleitschienen ist der Verbindungsarm bereits integriert. Das Drehlager wird ausschließlich für die T-Stop-Gleitschiene benötigt.Ist die T-Stop-Gleitschiene im Lieferumfang enthalten?Nein. Dieses Produkt umfasst nur das Drehlager. Die T-Stop-Gleitschiene muss separat bestellt werden, oder Sie wählen das Komplett-Set.In welchen Farben ist das Drehlager erhältlich?Das Drehlager ist in Silber und Weiß erhältlich.KaufentscheidungGleitschiene oder Gestänge — was ist besser?Gleitschienen bieten eine optisch dezente Montage und eignen sich besonders für repräsentative Bereiche. Sie haben eine geringere Öffnungsweite als Gestänge. Gestänge bieten mehr Hebelkraft, größere Öffnungswinkel und sind einfacher einzustellen — ideal für schwere Türen und Funktionsbereiche.Welche Gleitschiene passt zu meinem GEZE Türschließer?GEZE bietet verschiedene Gleitschienen-Typen: Standard-Gleitschiene, R-Gleitschiene (mit integriertem Rauchmelder-Anschluss), T-Stop-Gleitschiene (mit Öffnungsbegrenzung), EFS-Gleitschiene (mit elektrischer Feststellung) und ECline-Gleitschiene. Wählen Sie den Typ passend zu Ihrer gewünschten Funktion und Ihrem Türschließer-Modell.Brauche ich eine Montageplatte zur Gleitschiene?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen oder an der Wand montiert werden kann — zum Beispiel bei tiefen Sturzbekleidungen oder wenn der Abstand zwischen Schließer und Schiene überbrückt werden muss.
Gleitschiene für GEZE TS 5000
Gleitschiene für GEZE TS 5000 und TS 3000Original GEZE Standard-Gleitschiene für die Obentürschließer TS 5000 und TS 3000. Die flache Gleitschiene mit nur 30 mm Bauhöhe fügt sich dezent in jedes Türumfeld ein.Kurz & KnappKompatibel mit GEZE TS 5000 und TS 3000Nur 30 mm Bauhöhe – flaches, dezentes DesignVerfügbar in Silber, Weiß, Edelstahl ähnlich und nach RALEinfache Montage mit beiliegendem BefestigungsmaterialProduktbeschreibungDie GEZE Gleitschiene 068221 ist das Standard-Gleitschienensystem für die Obentürschließer GEZE TS 5000 und TS 3000. Der Gleitschienenarm verbindet den Türschließer mit dem Gleiter in der Schiene und sorgt für eine kontrollierte, geräuscharme Schließbewegung.Die geringe Bauhöhe von nur 30 mm ist ideal für Einbausituationen, in denen eine optisch unauffällige Lösung gefragt ist. Die Gleitschiene wird je nach Montageart auf dem Türblatt (Normalmontage) oder auf dem Türrahmen (Kopfmontage) befestigt.Technische DatenEigenschaftWertArtikelnummer068221Bauhöhe30 mmKompatibel mitGEZE TS 5000, TS 3000MontageBand- oder BandgegenseiteFarbenSilber, Weiß RAL 9016, Edelstahl ähnlich, nach RALLieferumfangGleitschiene mit Gleiter und BefestigungsmaterialKompatibilitätDie Gleitschiene 068221 ist kompatibel mit folgenden GEZE Türschließern:GEZE TS 5000 – alle Varianten (TS 5000, TS 5000 E, TS 5000 R, TS 5000 ECline)GEZE TS 3000 – alle Varianten (TS 3000 V, TS 3000 V-BC)Zur Montage auf Feuer- und Rauchschutztüren wird zusätzlich die Montageplatte 049185 benötigt.MontageDie Gleitschiene wird wahlweise auf dem Türblatt oder dem Türrahmen montiert – je nachdem, ob der Schließer auf der Bandseite oder Bandgegenseite sitzt:Bandseite: Schiene am Rahmen, Schließer am BlattBandgegenseite: Schiene am Blatt, Schließer am RahmenDas Befestigungsmaterial ist im Lieferumfang enthalten. Die Montagebohrungen sind vorgebohrt. GEZE Gleitschienen im Vergleich — welche Schiene für welchen Einsatz? Die TS 5000 Familie bietet verschiedene Gleitschienen für unterschiedliche Funktionen. Die Standardgleitschiene reicht für die meisten Anwendungen, Spezialschienen erweitern den Funktionsumfang. ModellTypFunktionBesonderheit Gleitschiene TS 5000StandardGrundschieneFür TS 5000, TS 3000 V, Feststelleinheit nachrüstbarGleitschiene TS 3000Standard (TS 3000)GrundschieneNur für TS 3000 V (eigene Befestigung)ECline-GleitschieneEClineÖffnungsunterstützungBarrierefrei, abschaltbarT-Stop-GleitschieneT-StopÖffnungsbegrenzungIntegrierter AnschlagR-GleitschieneR (Feststellanlage)Rauchschalter + Feststellung230V, DIBt-ZulassungR-ISM-GleitschieneR-ISMSchließfolge + RauchschalterZweiflügelig, Bandseite Häufige FragenPasst die Gleitschiene 068221 auch auf den TS 3000?Ja, die Gleitschiene ist sowohl mit dem GEZE TS 5000 als auch dem TS 3000 kompatibel.Brauche ich eine Montageplatte?Auf Feuer- und Rauchschutztüren ist die Montageplatte 049185 Pflicht. Bei normalen Türen kann der Schließer direkt montiert werden.Kann ich die Gleitschiene mit einer mechanischen Feststellung kombinieren?Ja, die mechanische Feststelleinheit 071924 lässt sich in die Standard-Gleitschiene integrieren. Kaufberatung: Welche Gleitschiene für den GEZE TS 5000? Standard-Gleitschiene, ECline, T-Stop oder R-Gleitschiene — welche brauche ich?Die Standard-Gleitschiene ist die Basisvariante für alle TS 5000-Anwendungen. Die ECline-Gleitschiene reduziert die Öffnungskräfte für Barrierefreiheit. Die T-Stop-Gleitschiene begrenzt den Öffnungswinkel. Die R-Gleitschiene ist für Feststellanlagen mit integriertem Rauchmelder. Wann brauche ich eine ECline-Gleitschiene?Die ECline-Gleitschiene ist empfehlenswert, wenn Sie die Anforderungen der DIN 18040 (Barrierefreiheit) erfüllen müssen. Sie reduziert die Öffnungskräfte um bis zu 30 % und erleichtert das Öffnen für mobilitätseingeschränkte Personen. Kann ich meine vorhandene Gleitschiene gegen eine andere tauschen?Ja, alle Gleitschienen für den TS 5000 nutzen die gleiche Montageplatte. Ein Wechsel von Standard auf ECline oder T-Stop ist ohne Demontage des Türschließerkörpers möglich. Nur die R-ISM-Gleitschiene und R-ISM BG benötigen eine spezielle Montageplatte. Standard-Gleitschiene oder Gestänge — was ist besser?Die Gleitschiene hat ein flacheres Profil und eine modernere Optik. Das Gestänge (Scherenarm) bietet etwas mehr Schließkraft und wird oft im Bestand eingesetzt. Für Neuanlagen empfehlen wir die Gleitschiene — für einen Austausch ohne Bohrlochänderung oft das Gestänge. Passt die Gleitschiene des TS 5000 auch auf den TS 3000?Ja, der TS 3000 V nutzt die gleiche Standard-Gleitschiene. Die ECline-, R-ISM- und RFS-Schienen sind jedoch TS 5000-exklusiv. Für den TS 3000 gibt es separat die Gleitschiene TS 3000.
GEZE ECline-Gleitschiene TS 5000
GEZE ECline-Gleitschiene TS 5000 – Barrierefreie ÖffnungsunterstützungKurz & KnappGleitschiene mit integrierter Öffnungsunterstützung für barrierefreie Zugänge nach DIN 18040Passend für GEZE TS 5000 und TS 5000 L – EN 3-5, bis 1250 mm Flügelbreite30 mm Bauhohe – flaches, dezentes DesignÖffnungsunterstützung bei Bedarf abschaltbar (z. B. bei Druckunterschieden)ProduktbeschreibungDie GEZE ECline-Gleitschiene verwandelt einen GEZE TS 5000 oder TS 5000 L in einen barrierefreien Türschließer. Die in die Gleitschiene integrierte Öffnungsunterstützung reduziert die Öffnungskraft auf unter 47 N – die Anforderung der DIN 18040 für barrierefreie Zugänge wird damit erfüllt.Die Montage erfolgt ausschließlich auf der Bandseite. Mit nur 30 mm Bauhöhe fügt sich die Schiene unauffällig ins Türbild ein. Die Öffnungsunterstützung lässt sich bei Wind oder Druckunterschieden abschalten, um ein unbeabsichtigtes Öffnen zu verhindern.Technische DatenEigenschaftWertEN-KlassenEN 3–5Max. Flügelbreite1250 mmBauhöhe30 mmMontageBandseiteBarrierefreiheitDIN 18040 (Öffnungskraft < 47 N)ÖffnungsunterstützungIntegriert, abschaltbarKompatibilitätDie ECline-Gleitschiene ist kompatibel mit folgenden GEZE Schließkörpern:GEZE TS 5000GEZE TS 5000 L (für Flügelbreiten bis 1250 mm)Optional ergänzbar mit der mechanischen Feststelleinheit für ECline zum Feststellen der Tür in Offenlage.MontagehinweiseDie ECline-Gleitschiene wird anstelle der Standard-Gleitschiene auf der Bandseite montiert. Der Schließkörper (GEZE TS 5000 / TS 5000 L) wird auf das Türblatt geschraubt, die ECline-Gleitschiene auf den Türsturz. Eine GEZE Montageplatte kann bei ungenügenden Sturzbedingungen verwendet werden. GEZE Gleitschienen im Vergleich — welche Schiene für welchen Einsatz? Die TS 5000 Familie bietet verschiedene Gleitschienen für unterschiedliche Funktionen. Die Standardgleitschiene reicht für die meisten Anwendungen, Spezialschienen erweitern den Funktionsumfang. ModellTypFunktionBesonderheit Gleitschiene TS 5000StandardGrundschieneFür TS 5000, TS 3000 V, Feststelleinheit nachrüstbarGleitschiene TS 3000Standard (TS 3000)GrundschieneNur für TS 3000 V (eigene Befestigung)ECline-GleitschieneEClineÖffnungsunterstützungBarrierefrei, abschaltbarT-Stop-GleitschieneT-StopÖffnungsbegrenzungIntegrierter AnschlagR-GleitschieneR (Feststellanlage)Rauchschalter + Feststellung230V, DIBt-ZulassungR-ISM-GleitschieneR-ISMSchließfolge + RauchschalterZweiflügelig, Bandseite Häufig gestellte FragenWas ist der Unterschied zwischen ECline-Gleitschiene und Standard-Gleitschiene?Die ECline-Gleitschiene hat eine integrierte Öffnungsunterstützung, die die Öffnungskraft auf unter 47 N reduziert. Die Standard-Gleitschiene bietet diese Funktion nicht.Kann die ECline-Gleitschiene auch an einem TS 3000 verwendet werden?Nein. Die ECline-Gleitschiene ist ausschließlich für den GEZE TS 5000 und TS 5000 L konzipiert.Kann die Öffnungsunterstützung deaktiviert werden?Ja. Die Öffnungsunterstützung kann bei Bedarf abgeschaltet werden, beispielsweise bei starkem Wind oder Druckunterschieden im Gebäude.Ist die mechanische Feststelleinheit im Lieferumfang enthalten?Nein. Die mechanische Feststelleinheit für ECline ist separat erhältlich. Kaufberatung: ECline-Gleitschiene — Barrierefreiheit am TS 5000 ECline oder Standard-Gleitschiene — wann lohnt sich der Aufpreis?Die ECline-Gleitschiene reduziert die Öffnungskräfte um bis zu 30 % gegenüber der Standard-Gleitschiene. Sie ist die richtige Wahl, wenn Sie DIN 18040 (barrierefreies Bauen) einhalten müssen oder den Bedienkomfort maximieren wollen — z. B. in Pflegeeinrichtungen, Krankenhäusern oder öffentlichen Gebäuden. Erfüllt die ECline-Gleitschiene die DIN 18040?Die ECline senkt die Öffnungskräfte deutlich und unterstützt die Einhaltung der Grenzwerte nach DIN 18040-1 (max. 47 N Öffnungsmoment). Ob die 47 N erreicht werden, hängt zusätzlich von Türgewicht, Dichtungen und eingestellter EN-Klasse ab. Bei schweren Türen empfiehlt sich ein Praxistest nach Montage. Kann ich eine bestehende Gleitschiene gegen ECline tauschen?Ja, die ECline-Gleitschiene nutzt die gleiche Montageplatte wie die Standard-Gleitschiene. Der Türschließerkörper bleibt montiert — nur die Schiene wird getauscht. Das macht die Nachrüstung schnell und wirtschaftlich. Gibt es die ECline auch mit Feststellung?Ja, den TS 5000 ECline mit Feststellung gibt es als Komplettset. Alternativ können Sie die mechanische Feststelleinheit ECline separat nachrüsten. ECline oder T-Stop — was brauche ich?Die ECline reduziert Öffnungskräfte (Barrierefreiheit), die T-Stop-Gleitschiene begrenzt den Öffnungswinkel (Wandschutz). Beide Funktionen schließen sich nicht aus — es sind aber separate Schienen. Eine Kombination beider Funktionen in einer Schiene gibt es nicht.

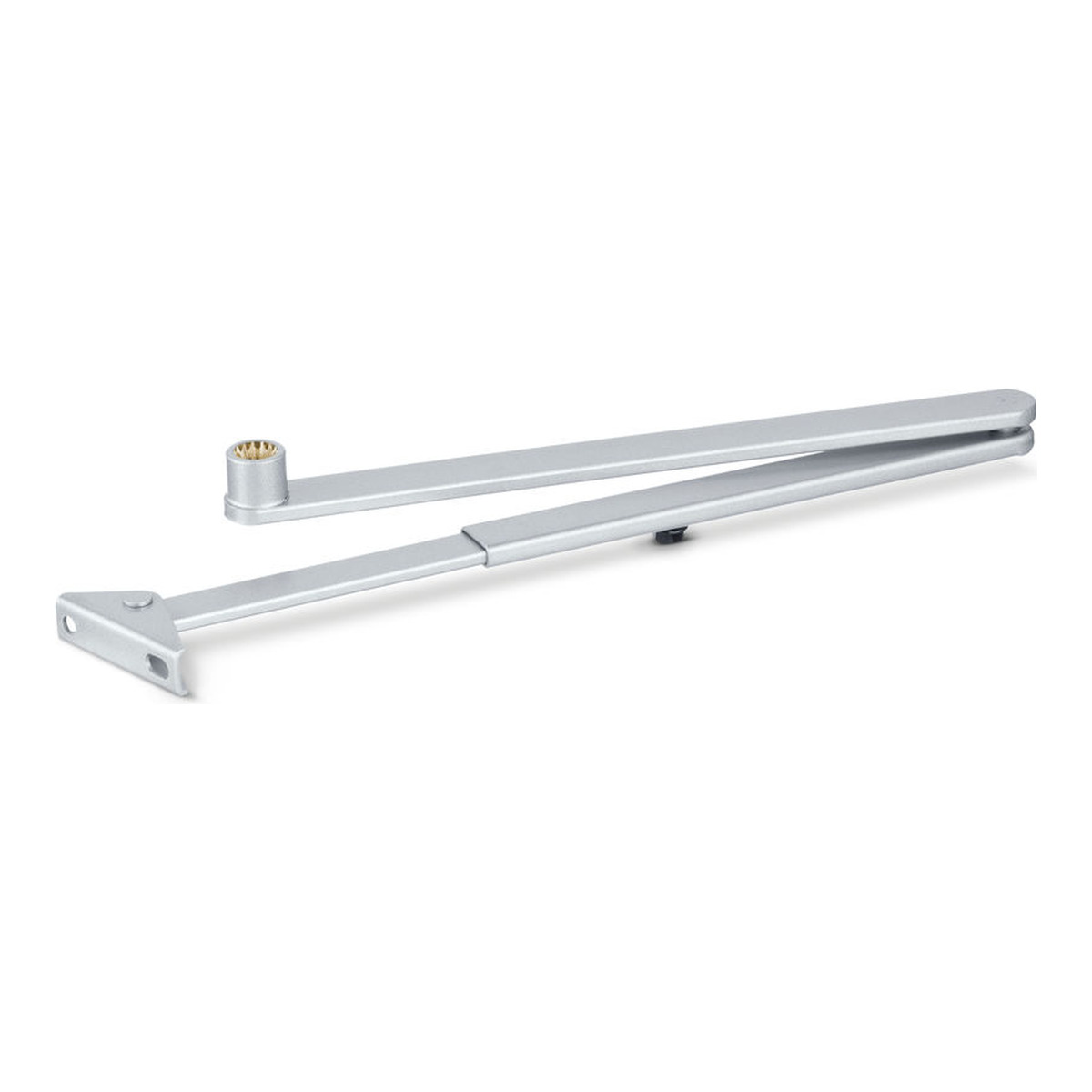

Normalgestänge zu GEZE TS 2000 / GEZE TS 4000
Normalgestänge zu GEZE TS 2000 und TS 4000Original GEZE Scherengestänge für die Normalmontage auf der Bandseite. Passend für die Gestängetürschließer TS 2000 NV und TS 4000.Kurz & KnappScherengestänge für Normalmontage BandseiteKompatibel mit GEZE TS 2000 NV und TS 4000Verfügbar in Silber und WeißBefestigungsmaterial im LieferumfangProduktbeschreibungDas GEZE Normalgestänge 102421 ist das Standard-Scherengestänge für die Obentürschließer GEZE TS 4000 und TS 2000 NV. Es verbindet den Türschließer mit dem Türrahmen und überträgt die Schließkraft auf das Türblatt.Das Gestänge wird auf der Bandseite montiert – der Schließer sitzt auf dem Türblatt, das Gestänge greift am Rahmen an. Diese Montageart ist die gängigste und einfachste Lösung für die meisten Einbausituationen.Technische DatenEigenschaftWertArtikelnummer102421TypScherengestänge (Normalmontage)MontageseiteBandseiteKompatibel mitGEZE TS 4000, TS 2000 NVFarbenSilber, Weiß RAL 9016LieferumfangScherengestänge mit BefestigungsmaterialKompatibilitätGEZE TS 4000 – alle Varianten (TS 4000, TS 4000 V, TS 4000 E, TS 4000 R)GEZE TS 2000 NVFür eine Montage mit mechanischer Feststellung verwenden Sie das Feststellgestänge 102445.Auf Feuer- und Rauchschutztüren wird zusätzlich die Montageplatte 049185.4000 benötigt.MontageDas Normalgestänge wird bei der Bandseiten-Montage verwendet:Türschließer auf dem Türblatt montierenGestänge am Rahmen befestigenGestänge auf den Achsstift des Schließers aufsetzenDas Befestigungsmaterial ist im Lieferumfang enthalten. GEZE Gestänge im Vergleich — Normal oder Feststellung? Die Gestänge für GEZE TS 2000 NV und TS 4000 sind untereinander kompatibel. Das Normalgestänge bietet reines Schließen, das Feststellgestänge hält die Tür mechanisch in Position. ModellTypFunktionBesonderheit NormalgestängeStandardSchließen ohne FeststellungFür TS 2000 NV und TS 4000FeststellgestängeEin-/ausschaltbarMechanische Feststellung 70-150°Für TS 2000 NV und TS 4000 Häufige FragenWas ist der Unterschied zwischen Normal- und Feststellgestänge?Das Normalgestänge hat keine Feststellfunktion – die Tür schließt immer selbstständig. Das Feststellgestänge 102445 hält die Tür in geöffneter Position.Passt das Gestänge auch für den TS 5000?Nein, der TS 5000 ist ein Gleitschienentürschließer und benötigt eine Gleitschiene statt eines Gestänges.Brauche ich eine Montageplatte?Auf Feuer- und Rauchschutztüren ist die Montageplatte 049185.4000 Pflicht. Bei normalen Türen kann direkt montiert werden.KaufentscheidungNormalgestänge oder Feststellgestänge?Das Normalgestänge ist die Standardlösung für den regulären Türschließer-Betrieb. Das Feststellgestänge hält die Tür zusätzlich in einer offenen Position fest. Wichtig: Die mechanische Feststellung über Gestänge ist NICHT für Brandschutztüren zugelassen — hierfür benötigen Sie eine elektrische Feststellanlage.Welches Gestänge passt zu meinem GEZE Türschließer?Gestänge sind modellspezifisch. Das Gestänge zu GEZE TS 2000 / TS 4000 passt ausschließlich zu diesen beiden Modellen. Prüfen Sie die Typenbezeichnung Ihres Türschließers und bestellen Sie das passende Gestänge.Kann ich ein Gestänge gegen eine Gleitschiene tauschen?Ein Wechsel von Gestänge auf Gleitschiene ist bei den meisten GEZE Türschließern möglich, erfordert aber eine andere Befestigungssituation. Die Schließkraft und der Öffnungswinkel ändern sich. Prüfen Sie die Montageanleitung Ihres Türschließers für die jeweiligen Optionen.
Gleitschiene für GEZE TS 3000
Gleitschiene für GEZE TS 3000Original GEZE Standard-Gleitschiene für den Obentürschließer TS 3000 V. Die kompakte Gleitschiene passt exakt zur kürzeren Bauform des TS 3000.Kurz & KnappSpeziell für GEZE TS 3000 V entwickeltKompakte Bauform – passend zur kürzeren SchließergehäuselängeVerfügbar in Silber, Weiß, Edelstahl ähnlich und nach RALBefestigungsmaterial im Lieferumfang enthaltenProduktbeschreibungDie GEZE Gleitschiene 068221X ist die speziell für den TS 3000 V ausgelegte Gleitschiene. Sie ist kürzer als die Standard-Gleitschiene 068221 und passt exakt zur kompakten Bauform des TS 3000.Der Gleitschienenarm verbindet den Türschließer mit dem Gleiter in der Schiene. Die Gleitschiene sorgt für eine kontrollierte, geräuscharme Schließbewegung und fügt sich dank der flachen Bauhöhe dezent in das Türumfeld ein.Technische DatenEigenschaftWertArtikelnummer068221XKompatibel mitGEZE TS 3000 VMontageBand- oder BandgegenseiteFarbenSilber, Weiß RAL 9016, Edelstahl ähnlich, nach RALLieferumfangGleitschiene mit Gleiter und BefestigungsmaterialKompatibilitätDie Gleitschiene 068221X ist speziell für den GEZE TS 3000 V ausgelegt. Für den TS 5000 verwenden Sie die längere Standard-Gleitschiene 068221.Zur Montage auf Feuer- und Rauchschutztüren wird zusätzlich die Montageplatte 049185 benötigt.MontageDie Gleitschiene wird wahlweise auf dem Türblatt oder dem Türrahmen montiert:Bandseite: Schiene am Rahmen, Schließer am BlattBandgegenseite: Schiene am Blatt, Schließer am RahmenDas Befestigungsmaterial ist im Lieferumfang enthalten. GEZE Gleitschienen im Vergleich — welche Schiene für welchen Einsatz? Die TS 5000 Familie bietet verschiedene Gleitschienen für unterschiedliche Funktionen. Die Standardgleitschiene reicht für die meisten Anwendungen, Spezialschienen erweitern den Funktionsumfang. ModellTypFunktionBesonderheit Gleitschiene TS 5000StandardGrundschieneFür TS 5000, TS 3000 V, Feststelleinheit nachrüstbarGleitschiene TS 3000Standard (TS 3000)GrundschieneNur für TS 3000 V (eigene Befestigung)ECline-GleitschieneEClineÖffnungsunterstützungBarrierefrei, abschaltbarT-Stop-GleitschieneT-StopÖffnungsbegrenzungIntegrierter AnschlagR-GleitschieneR (Feststellanlage)Rauchschalter + Feststellung230V, DIBt-ZulassungR-ISM-GleitschieneR-ISMSchließfolge + RauchschalterZweiflügelig, Bandseite Häufige FragenWas ist der Unterschied zwischen 068221X und 068221?Die 068221X ist kürzer und speziell für den TS 3000 V ausgelegt. Die 068221 ist die längere Variante für TS 5000 und TS 3000.Kann ich die 068221X auch am TS 5000 verwenden?Nein, für den TS 5000 benötigen Sie die längere Gleitschiene 068221.Brauche ich eine Montageplatte?Auf Feuer- und Rauchschutztüren ist die Montageplatte 049185 Pflicht. Bei normalen Türen kann direkt montiert werden.KaufentscheidungGleitschiene oder Gestänge — was ist besser?Gleitschienen bieten eine optisch dezente Montage und eignen sich besonders für repräsentative Bereiche. Sie haben eine geringere Öffnungsweite als Gestänge. Gestänge bieten mehr Hebelkraft, größere Öffnungswinkel und sind einfacher einzustellen — ideal für schwere Türen und Funktionsbereiche.Welche Gleitschiene passt zu meinem GEZE Türschließer?GEZE bietet verschiedene Gleitschienen-Typen: Standard-Gleitschiene, R-Gleitschiene (mit integriertem Rauchmelder-Anschluss), T-Stop-Gleitschiene (mit Öffnungsbegrenzung), EFS-Gleitschiene (mit elektrischer Feststellung) und ECline-Gleitschiene. Wählen Sie den Typ passend zu Ihrer gewünschten Funktion und Ihrem Türschließer-Modell.Brauche ich eine Montageplatte zur Gleitschiene?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen oder an der Wand montiert werden kann — zum Beispiel bei tiefen Sturzbekleidungen oder wenn der Abstand zwischen Schließer und Schiene überbrückt werden muss.
GEZE T-STOP-Gleitschiene mit integrierter Öffnungsbegrenzung
GEZE T-STOP-Gleitschiene mit integrierter ÖffnungsbegrenzungGleitschiene mit einstellbarem Türstopp – verhindert zuverlässig das Anschlagen der Tür an Wände oder Möbel. Die Öffnungsbegrenzung ist stufenlos einstellbar.Kurz & KnappIntegrierte Öffnungsbegrenzung – kein separater Türpuffer nötigStufenlos einstellbarer ÖffnungswinkelKompatibel mit GEZE TS 5000 und TS 3000Quetschschutz: Gedämpftes Stoppen ohne RückprallDrehlager 112688 separat erforderlichProduktbeschreibungDie GEZE T-STOP-Gleitschiene vereint Gleitschiene und Türstopper in einem Bauteil. Der integrierte Anschlagpuffer begrenzt den Öffnungswinkel der Tür stufenlos – Wandschäden, beschädigte Möbel oder Stolperfallen durch separate Bodentürpuffer gehören damit der Vergangenheit an.Der T-STOP bremst die Tür kontrolliert ab. Anders als starre Türstopper federt er die Bewegungsenergie dämpfend ab – ohne Rückprall und ohne Quetschgefahr für Finger.Wichtig: Zur Montage wird das GEZE Drehlager 112688 separat benötigt.Technische DatenEigenschaftWertArtikelnummer102363ÖffnungsbegrenzungStufenlos einstellbarKompatibel mitGEZE TS 5000, TS 3000Erforderliches ZubehörDrehlager 112688FarbenSilber, Weiß RAL 9016LieferumfangT-STOP-Gleitschiene mit Anschlagpuffer, ohne DrehlagerKompatibilitätDie T-STOP-Gleitschiene ist kompatibel mit:GEZE TS 5000 – alle VariantenGEZE TS 3000 – alle VariantenZur Montage wird zwingend das GEZE Drehlager 112688 benötigt. Alternativ ist das Komplett-Set Drehlager + T-Stop-Gleitschiene erhältlich. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). MontageDie T-STOP-Gleitschiene wird anstelle der Standard-Gleitschiene montiert:Drehlager 112688 am Türrahmen befestigenT-STOP-Schiene in das Drehlager einhängenÖffnungswinkel über den Anschlagpuffer einstellenAuf Feuer- und Rauchschutztüren ist zusätzlich die Montageplatte 001512 erforderlich. GEZE Gleitschienen im Vergleich ModellArt.-Nr.FunktionFür Türschließer Standard-Gleitschiene068221GrundversionTS 5000, TS 3000 R-Gleitschiene116300Integrierter Rauchmelder + RSZTS 5000 R R-ISM-Gleitschiene115614Rauchmelder + SchließfolgeregelungTS 5000 R-ISM R-ISM-Gleitschiene BG115622R-ISM für BandgegenseiteTS 5000 R-ISM BG ECline-Gleitschiene143572Freilauf-GleitschieneTS 5000 ECline T-Stop-Gleitschiene102363Integrierte ÖffnungsbegrenzungTS 5000 Montageplatten: Montageplatte Standard oder Montageplatte R-/RFS je nach Schienentyp. Häufige FragenBrauche ich das Drehlager 112688 separat?Ja, das Drehlager ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Alternativ gibt es das Komplett-Set 112688.102363.Kann ich den Öffnungswinkel nachträglich ändern?Ja, der Anschlagpuffer ist stufenlos verschiebbar. Der Öffnungswinkel kann jederzeit angepasst werden.Ersetzt die T-STOP-Gleitschiene einen Bodentürpuffer?Ja, die T-STOP-Gleitschiene macht separate Bodentürpuffer oder Wandpuffer überflüssig.KaufentscheidungT-Stop oder Standard-Gleitschiene?Die T-Stop-Gleitschiene bietet eine integrierte, einstellbare Öffnungsbegrenzung. Die Tür stoppt bei einem definierten Winkel und schützt angrenzende Wände. Die Standard-Gleitschiene hat keine Öffnungsbegrenzung. Wählen Sie T-Stop, wenn der Öffnungswinkel begrenzt werden muss.Welcher Türschließer ist mit der T-Stop-Gleitschiene kompatibel?Die T-Stop-Gleitschiene ist für GEZE Türschließer der TS 5000-Serie und verwandte Modelle konzipiert. Prüfen Sie die Kompatibilitätsliste.Brauche ich eine Montageplatte zur T-Stop-Gleitschiene?Eine Montageplatte wird nur benötigt, wenn die Gleitschiene nicht direkt am Rahmen montiert werden kann. Für die T-Stop-Gleitschiene gibt es eine spezifische Montageplatte.
Montageplatte für Türschließer GEZE 4000
Montageplatte für GEZE TS 4000 und TS 2000 NVOriginal GEZE Montageplatte für die Gestängetürschließer TS 4000 und TS 2000 NV. Pflicht bei Feuer- und Rauchschutztüren gemäß EN 1154.Kurz & KnappPflicht bei Feuer- und RauchschutztürenFür GEZE TS 4000 und TS 2000 NVNormgerechte Befestigung nach EN 1154Verfügbar in Silber und WeißProduktbeschreibungDie GEZE Montageplatte 049185.4000 ist das normkonforme Befestigungselement für die Gestängetürschließer TS 4000 und TS 2000 NV. Auf Feuer- und Rauchschutztüren ist die Montageplatte Pflicht – sie stellt sicher, dass der Türschließer die Anforderungen der EN 1154 erfüllt.Die Montageplatte bietet auch bei Türen ohne direkte Befestigungsmöglichkeit eine stabile und zuverlässige Montagebasis für den Schließerkörper.Technische DatenEigenschaftWertArtikelnummer049185.4000TypMontageplatte für GestängetürschließerKompatibel mitGEZE TS 4000, TS 2000 NVNormEN 1154 (Pflicht bei Brandschutz)FarbenSilber, Weiß RAL 9016LieferumfangMontageplatte mit BefestigungsmaterialKompatibilitätDie Montageplatte 049185.4000 passt für:GEZE TS 4000 – alle Varianten (TS 4000, TS 4000 V, TS 4000 E, TS 4000 R)GEZE TS 2000 NVFür den TS 5000 verwenden Sie die Montageplatte 049185.MontageDie Montageplatte wird zwischen Türblatt und Türschließer montiert:Montageplatte auf dem Türblatt ausrichten und verschraubenTürschließer auf die Montageplatte setzenGestänge montierenDas Befestigungsmaterial ist im Lieferumfang enthalten. GEZE Montageplatten im Vergleich ModellArt.-Nr.Für TürschließerFür Schiene Montageplatte Standard001512TS 5000, TS 3000Standard / ECline / T-Stop / EFS Montageplatte TS 5000049185TS 5000Türschließerkörper Montageplatte TS 4000049185.4000TS 4000, TS 2000Türschließerkörper Montageplatte R-/RFS123296TS 5000R-Gleitschiene / RFS-Gleitschiene Kompatible Türschließer: GEZE TS 4000 und GEZE TS 2000 NV. Häufige FragenBrauche ich die Montageplatte bei einer normalen Tür?Bei normalen Türen ohne Brandschutzanforderung kann der Türschließer direkt montiert werden. Die Montageplatte ist nur bei Feuer- und Rauchschutztüren Pflicht.Passt die Montageplatte auch für den TS 5000?Nein, für den TS 5000 benötigen Sie die Montageplatte 049185.Kann ich die Montageplatte auch für die Bandgegenseiten-Montage verwenden?Ja, die Montageplatte eignet sich für beide Montagearten.KaufentscheidungWelche Montageplatte für den GEZE TS 4000?Für den GEZE TS 4000 gibt es eine spezifische Montageplatte. Sie unterscheidet sich von der Montageplatte des TS 5000 in den Befestigungsabständen. Verwenden Sie ausschließlich die zum TS 4000 passende Variante.Wann brauche ich eine Montageplatte zum TS 4000?Eine Montageplatte wird benötigt, wenn die Gleitschiene oder das Gestänge nicht direkt am Türrahmen befestigt werden kann. Typische Situationen: tiefe Sturzbekleidung, schmaler Rahmen, Montage auf der Bandgegenseite.Passt die Montageplatte auch zum TS 2000?Der GEZE TS 2000 und TS 4000 teilen sich einige Zubehörteile. Prüfen Sie in der Montageanleitung Ihres TS 2000, ob die Montageplatte des TS 4000 kompatibel ist.
GEZE Montageplatte für Standard- / ECline- / T-Stop- / EFS-Gleitschiene
GEZE Montageplatte für GleitschienenUniversal-Montageplatte für alle GEZE Gleitschienen: Standard-Gleitschiene, ECline-Gleitschiene, T-STOP-Gleitschiene und EFS-Gleitschiene. Pflicht bei Feuer- und Rauchschutztüren.Kurz & KnappUniversell für Standard-, ECline-, T-Stop- und EFS-GleitschienePflicht bei Feuer- und RauchschutztürenWird am Türrahmen montiert (Gegenseite zum Schließer)Verfügbar in Silber und WeißProduktbeschreibungDie GEZE Montageplatte 001512 ist die Universal-Montageplatte für die Gleitschienenseite der Montage. Während die Montageplatte 049185 den Schließerkörper trägt, nimmt die 001512 die Gleitschiene auf – sie wird am Türrahmen (bei Bandseitenmontage) bzw. am Türblatt (bei Bandgegenseitenmontage) befestigt.Auf Feuer- und Rauchschutztüren ist die Gleitschienen-Montageplatte Pflicht. Sie stellt sicher, dass die Gesamtkonstruktion die Anforderungen der EN 1154 erfüllt.Technische DatenEigenschaftWertArtikelnummer001512TypMontageplatte für GleitschienenKompatibel mitStandard-Gleitschiene, ECline, T-STOP, EFSNormEN 1154 (Pflicht bei Brandschutz)FarbenSilber, Weiß RAL 9016LieferumfangMontageplatte mit BefestigungsmaterialKompatibilitätDie Montageplatte 001512 ist kompatibel mit folgenden GEZE Gleitschienen:Standard-Gleitschiene (068221 / 068221X)ECline-Gleitschiene (143572)T-STOP-Gleitschiene (102363)EFS-GleitschieneNicht verwechseln: Die 001512 ist die Montageplatte für die Gleitschiene. Für den Schließerkörper benötigen Sie die Montageplatte 049185 (TS 5000) bzw. 049185.4000 (TS 4000).MontageDie Montageplatte wird auf der Gleitschienenseite montiert:Bandseite: Montageplatte am Türrahmen, Gleitschiene darauf befestigenBandgegenseite: Montageplatte am TürblattBei Brandschutztüren werden in der Regel beide Montageplatten benötigt – 049185/049185.4000 für den Schließer und 001512 für die Gleitschiene. GEZE Montageplatten im Vergleich ModellArt.-Nr.Für TürschließerFür Schiene Montageplatte Standard001512TS 5000, TS 3000Standard / ECline / T-Stop / EFS Montageplatte TS 5000049185TS 5000Türschließerkörper Montageplatte TS 4000049185.4000TS 4000, TS 2000Türschließerkörper Montageplatte R-/RFS123296TS 5000R-Gleitschiene / RFS-Gleitschiene Montageplatten dienen der Befestigung auf Glasrahmen, Stahlzargen oder bei unzureichender Zargenbreite. Häufige FragenBrauche ich bei Brandschutztüren zwei Montageplatten?Ja, bei Feuer- und Rauchschutztüren werden in der Regel beide Montageplatten benötigt: die 049185 (bzw. 049185.4000) für den Schließerkörper und die 001512 für die Gleitschiene.Passt die 001512 auch für Gestängetürschließer?Nein, die 001512 ist ausschließlich für Gleitschienen konzipiert. Gestängetürschließer (TS 4000, TS 2000) benötigen keine separate Schienenmontageplatte.Welche Montageplatte brauche ich für den Schließer selbst?Für den TS 5000 die 049185, für den TS 4000 / TS 2000 NV die 049185.4000.KaufentscheidungWelche Montageplatte-Variante brauche ich?Diese Montageplatte ist universell für Standard-, ECline-, T-Stop- und EFS-Gleitschienen einsetzbar. Sie müssen nur den passenden Gleitschienen-Typ kennen — die Montageplatte deckt alle vier Varianten ab.Wann wird diese Montageplatte benötigt?Wenn die Gleitschiene nicht direkt am Rahmen montiert werden kann — z.B. bei tiefer Sturzbekleidung, schmalen Rahmen oder Bandgegenseiten-Montage. Ohne solche Hindernisse kann die Gleitschiene direkt befestigt werden.
Feststellgestänge zu GEZE TS 2000 / GEZE TS 4000
Feststellgestänge zu GEZE TS 2000 und TS 4000Scherengestänge mit integrierter mechanischer Feststellung. Hält die Tür zuverlässig in der geöffneten Position – die Feststellung ist ein- und ausschaltbar.Kurz & KnappMechanische Feststellung – hält die Tür in OffenstellungFeststellung ein- und ausschaltbarKompatibel mit GEZE TS 4000 und TS 2000 NVVerfügbar in Silber und WeißBefestigungsmaterial im LieferumfangProduktbeschreibungDas GEZE Feststellgestänge 102445 verbindet den Türschließer mit dem Türrahmen und ermöglicht zusätzlich das Feststellen der Tür in geöffneter Position. Die mechanische Feststellung ist über einen Hebel am Gestänge ein- und ausschaltbar.In Bereichen mit hohem Publikumsverkehr – etwa Ladeneingänge, Praxen oder Flure – kann die Tür tagsüber offen gehalten werden. Bei Bedarf lässt sich die Feststellung deaktivieren, sodass die Tür wieder selbstständig schließt.Hinweis: An Feuer- und Rauchschutztüren darf die Tür nur mit einer zugelassenen elektrischen Feststellanlage offen gehalten werden – nicht mit mechanischer Feststellung.Technische DatenEigenschaftWertArtikelnummer102445TypFeststellgestänge (mechanische Offenhaltung)FeststellungEin- und ausschaltbarMontageseiteBandseiteKompatibel mitGEZE TS 4000, TS 2000 NVFarbenSilber, Weiß RAL 9016LieferumfangFeststellgestänge mit BefestigungsmaterialKompatibilitätGEZE TS 4000 – alle VariantenGEZE TS 2000 NVFür eine Montage ohne Feststellung verwenden Sie das Normalgestänge 102421.Auf Feuer- und Rauchschutztüren wird zusätzlich die Montageplatte 049185.4000 benötigt. GEZE Gestänge im Vergleich — Normal oder Feststellung? Die Gestänge für GEZE TS 2000 NV und TS 4000 sind untereinander kompatibel. Das Normalgestänge bietet reines Schließen, das Feststellgestänge hält die Tür mechanisch in Position. ModellTypFunktionBesonderheit NormalgestängeStandardSchließen ohne FeststellungFür TS 2000 NV und TS 4000FeststellgestängeEin-/ausschaltbarMechanische Feststellung 70-150°Für TS 2000 NV und TS 4000 Häufige FragenDarf ich die mechanische Feststellung an Brandschutztüren verwenden?Nein, an Feuer- und Rauchschutztüren ist nur eine zugelassene elektrische Feststellanlage zulässig. Die mechanische Feststellung darf dort nicht verwendet werden.Kann ich die Feststellung deaktivieren?Ja, die Feststellung lässt sich über einen Hebel am Gestänge ein- und ausschalten.Was ist der Unterschied zum Normalgestänge 102421?Das Normalgestänge hat keine Feststellfunktion. Die Tür schließt damit immer selbstständig.KaufentscheidungNormalgestänge oder Feststellgestänge?Das Normalgestänge ist die Standardlösung für den regulären Türschließer-Betrieb. Das Feststellgestänge hält die Tür zusätzlich in einer offenen Position fest. Wichtig: Die mechanische Feststellung über Gestänge ist NICHT für Brandschutztüren zugelassen — hierfür benötigen Sie eine elektrische Feststellanlage.Welches Gestänge passt zu meinem GEZE Türschließer?Gestänge sind modellspezifisch. Das Gestänge zu GEZE TS 2000 / TS 4000 passt ausschließlich zu diesen beiden Modellen. Prüfen Sie die Typenbezeichnung Ihres Türschließers und bestellen Sie das passende Gestänge.Kann ich ein Gestänge gegen eine Gleitschiene tauschen?Ein Wechsel von Gestänge auf Gleitschiene ist bei den meisten GEZE Türschließern möglich, erfordert aber eine andere Befestigungssituation. Die Schließkraft und der Öffnungswinkel ändern sich. Prüfen Sie die Montageanleitung Ihres Türschließers für die jeweiligen Optionen.

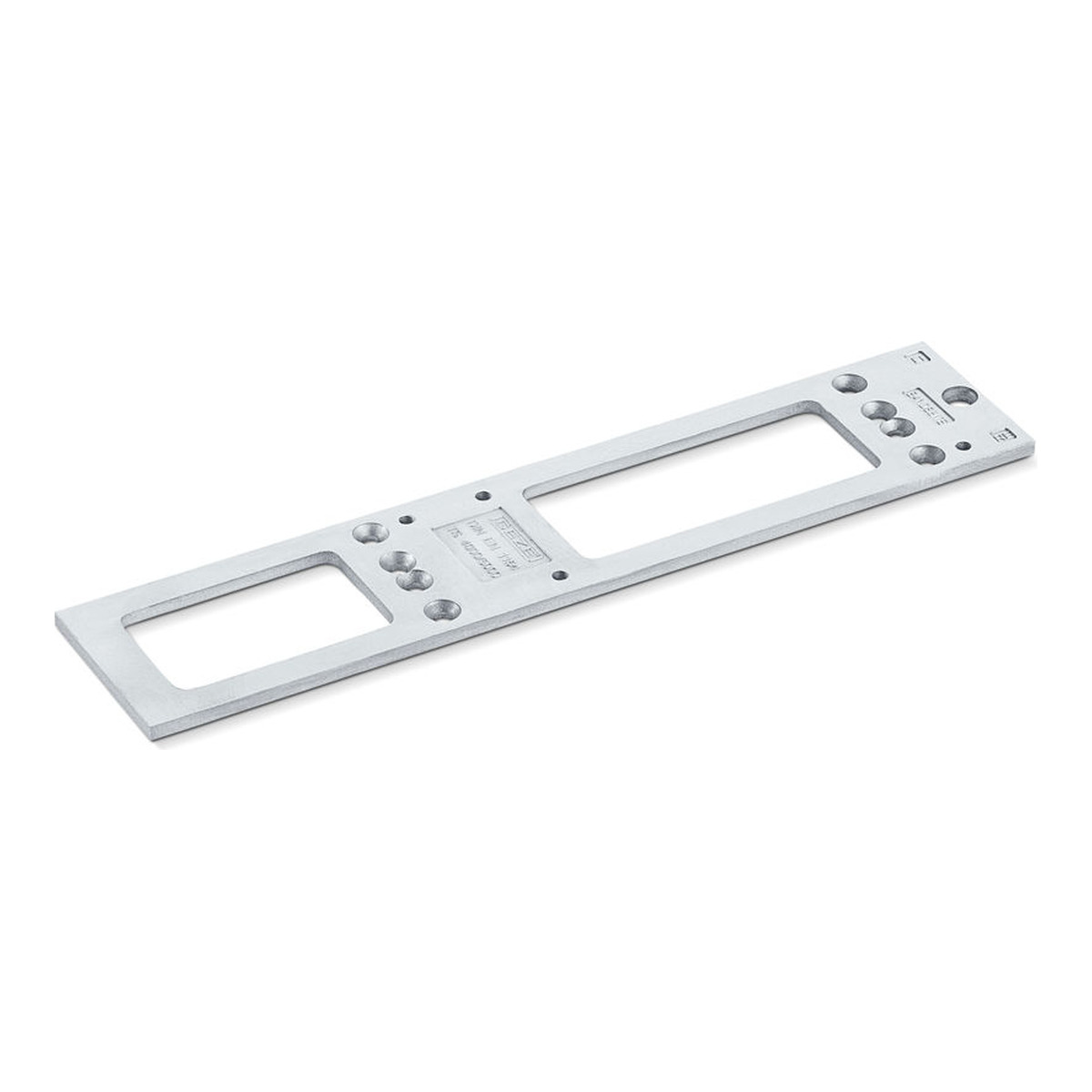

Montageplatte für Türschließer GEZE 5000
Montageplatte für GEZE TS 5000Original GEZE Montageplatte für die TS 5000 Familie. Pflicht bei Feuer- und Rauchschutztüren gemäß EN 1154 – ermöglicht die normgerechte Befestigung des Türschließers.Kurz & KnappPflicht bei Feuer- und RauchschutztürenFür alle GEZE TS 5000 VariantenErmöglicht normgerechte Befestigung nach EN 1154Verfügbar in Silber, Weiß und Edelstahl ähnlichProduktbeschreibungDie GEZE Montageplatte 049185 ist das normkonforme Befestigungselement für den Türschließer TS 5000. Auf Feuer- und Rauchschutztüren ist die Montageplatte Pflicht – sie stellt sicher, dass der Türschließer die Anforderungen der EN 1154 erfüllt.Auch bei Türen ohne direkte Befestigungsmöglichkeit (z. B. Glastüren mit Metallrahmen) bietet die Montageplatte eine stabile und zuverlässige Montagebasis.Technische DatenEigenschaftWertArtikelnummer049185TypMontageplatte für GleitschienentürschließerKompatibel mitGEZE TS 5000 (alle Varianten)NormEN 1154 (Pflicht bei Brandschutz)FarbenSilber, Weiß RAL 9016, Edelstahl ähnlichLieferumfangMontageplatte mit BefestigungsmaterialKompatibilitätDie Montageplatte 049185 passt für:GEZE TS 5000 – alle Varianten (TS 5000, TS 5000 E, TS 5000 R, TS 5000 ECline, TS 5000 L, TS 5000 ISM)Für den TS 4000 / TS 2000 NV verwenden Sie die Montageplatte 049185.4000.Für Gleitschienen (Standard, ECline, T-Stop, EFS) verwenden Sie die Gleitschienen-Montageplatte 001512. GEZE Montageplatten im Vergleich ModellArt.-Nr.Für TürschließerFür Schiene Montageplatte Standard001512TS 5000, TS 3000Standard / ECline / T-Stop / EFS Montageplatte TS 5000049185TS 5000Türschließerkörper Montageplatte TS 4000049185.4000TS 4000, TS 2000Türschließerkörper Montageplatte R-/RFS123296TS 5000R-Gleitschiene / RFS-Gleitschiene Kompatible Türschließer: GEZE TS 5000, GEZE TS 5000 L und alle TS 5000-Varianten. Häufige FragenBrauche ich die Montageplatte bei einer normalen Tür?Bei normalen Türen ohne Brandschutzanforderung kann der TS 5000 auch direkt montiert werden. Die Montageplatte ist nur bei Feuer- und Rauchschutztüren Pflicht.Was ist der Unterschied zur Gleitschienen-Montageplatte 001512?Die 049185 ist die Montageplatte für den Schließerkörper selbst. Die 001512 ist die Montageplatte für die Gleitschiene am Rahmen.Passt die Montageplatte auch für den TS 4000?Nein, für den TS 4000 benötigen Sie die Montageplatte 049185.4000.KaufentscheidungWelche Montageplatte für den GEZE TS 5000?Für den GEZE TS 5000 gibt es verschiedene Montageplatten je nach Gleitschienen-Typ: für Standard-Gleitschiene, ECline-Gleitschiene, T-Stop-Gleitschiene und EFS-Gleitschiene. Die Montageplatte muss zum Gleitschienen-Typ passen.Wann brauche ich eine Montageplatte zum TS 5000?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen befestigt werden kann — z.B. bei tiefer Sturzbekleidung, schmalen Rahmen oder Montage auf der Bandgegenseite.
