effeff 118S Elektro-Türöffner Rauchschutztür 22-42 V
76,16 €*
inkl. MwSt
64,00 €
zzgl. MwSt
Lieferzeit: 10-16 Werktage
Kurz & Knapp
- Elektro-Türöffner, Ausführung Rauchschutztüröffner
- Nach EN 14846 Klasse A für Rauchschutztüren — nicht für Feuerschutztüren
- Arbeitsstrom, Dauerbetrieb (100 % ED) möglich
- Universalspannung 22–42 V AC/DC
- Radiusfalle FaFix®, 3 mm verstellbar

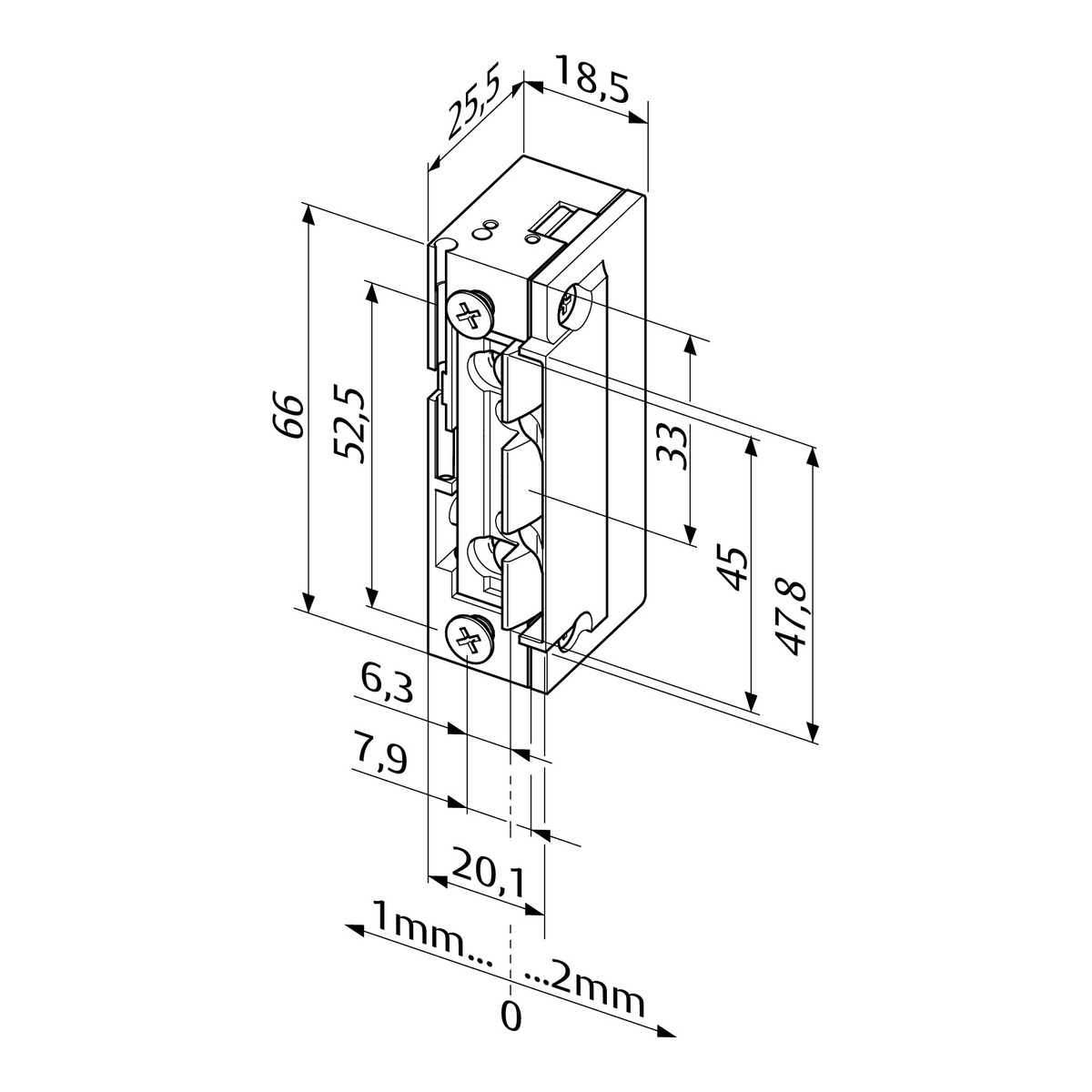

- Maße 66 × 20,1 × 25,5 mm (H × B × T)
effeff 118S – Elektro-Türöffner für Rauchschutztüren
Der 118S.13-----B71 ist die Rauchschutz-Ausführung der effeff-Baureihe 118. Er trägt eine eigene Leistungserklärung nach EN 14846:2008 (DoP-118S) und ist darin mit Klasse A für die Verwendung an Rauchschutztüren erklärt. Als Verwendungszweck nennt der Hersteller Rauchschutztüren, die mit einer geeigneten Türschließvorrichtung ausgestattet sind — der Türöffner muss die Anforderung an das selbsttätige Schließen erfüllen und anschließend sicherstellen, dass die Tür geschlossen bleibt.
Die symmetrische Bauform macht ihn DIN links und rechts sowie waagerecht einsetzbar. Die Radiusfalle lässt sich über FaFix® um 3 mm verstellen und fixieren, sodass sie an die Schlossfalle angepasst werden kann. Die Fallenführung ProFix ist integriert. Geliefert wird der Türöffner ohne Schließblech.
Für Feuerschutztüren ist dieses Modell nicht geeignet — der Hersteller führt es ausdrücklich mit „Geeignet für Feuerschutztür: Nein“. Die Rauchschutzeignung ersetzt keine Feuerschutzeignung.
Arbeitsstrom und Dauerbetrieb
In der Arbeitsstromausführung entriegelt der Türöffner, solange Spannung anliegt; ohne Strom bleibt er verriegelt. Er ist für Dauerbetrieb (100 % ED) ausgelegt und im Bereich 22–26 V dauerstromfest. Ein Pulskontakt ist vorhanden, die Entriegelungsdauer beträgt 0,8 s.
- Keine mechanische Entriegelung — wer eine Notöffnung ohne Strom braucht, wählt eine Ausführung mit mechanischer Entriegelung
- Keine Rückmeldung und keine Arretierung
- Kein Anschluss klemm-/steckbar, Anschluss nicht umsteckbar
- Keine Schutzdiode und keine mechanische Geräuschdämpfung
Einsatzbereich
Vorgesehen für Rauchschutztüren mit geeigneter Türschließvorrichtung. Die Einstufung in Gebrauchskategorie 3 beschreibt eine Nutzung mit geringem Anreiz zur Sorgfalt und hoher Wahrscheinlichkeit des Missbrauchs — also allgemein zugängliche Türen. Die erklärte Leistung zum selbsttätigen Schließen gilt bis 200 kg Türgewicht bei einer Schließkraft von höchstens 25 N.
Durch die symmetrische Bauform ist der Einbau in DIN-links- und DIN-rechts-Türen sowie in waagerechter Einbaulage möglich.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Ausführung | Rauchschutztüröffner |
| Arbeitsweise | Arbeitsstrom |
| Art der Entriegelung | Standardausführung |
| Fallenausführung | Radiusfalle |
| Verstellbare Türöffnerfalle FaFix® | Ja, 3 mm Verstellbereich |
| Fallenführung ProFix integriert | Ja |
| Bauform | symmetrisch |
| Öffnungsrichtung nach DIN | links/rechts |
| Einbaulage | universal |
| Montageart | Einbau |
| Maße (H × B × T) | 66 × 20,1 × 25,5 mm |
| Mechanische Stabilität | 3.750 N (keine Einbruchhemmung) |
| Fallenvorlast AC | 200–350 N |
| Fallenvorlast DC | 50–200 N |
| Entriegelungsdauer | 0,8 s |
| Lastzyklen (werksinterne Prüfung) | 250.000 |
| Betriebstemperatur | −15 °C bis +40 °C |
| Wassergeschützt | Nein |
Elektrischer Anschluss
| Eigenschaft | Wert |
|---|---|
| Spannung | 22–42 V AC/DC |
| Stromart | AC/DC |
| Max. Stromaufnahme AC | 120 mA |
| Max. Stromaufnahme DC | 240 mA |
| Dauerbetrieb (100 % ED) | Ja |
| Dauerstromfest | 22–26 V |
| Pulskontakt | Ja |
| Schutzdiode | Nein |
| Anschluss klemm-/steckbar | Nein |
| Anschluss umsteckbar | Nein |
Klassifizierung nach EN 14846
Die Leistung ist in der Leistungserklärung DoP-118S nach EN 14846:2008 erklärt, System 1. Notifizierte Prüfstelle ist das Materialprüfungsamt NRW (Kennung 0432), Zertifikat der Leistungsbeständigkeit 0432-CPR-00007-04.
| Merkmal | Klasse |
|---|---|
| Gebrauchskategorie | 3 — Nutzung mit geringem Anreiz zur Sorgfalt und hoher Wahrscheinlichkeit des Missbrauchs |
| Dauerfunktionstüchtigkeit | X — 200.000 Prüfzyklen bei 120 N Fallenbelastung |
| Masse der Tür, Schließkraft | 5 — Türgewicht ≤ 200 kg, Schließkraft max. 25 N |
| Eignung für Rauch- und Brandschutztüren | A — geeignet für die Verwendung an Rauchschutztüren |
| Umgebungsbedingung | 0 |
| Sicherheit – Einbruchschutz | 0 — keine Schutzwirkung |
| Schutzwirkung elektrische Funktionsweise | 0 |
| Schutzwirkung elektrische Manipulation | 1 — Widerstand gegen elektrostatische Entladung, Niveau 2 nach EN 61000-4-2 |
Kompatibilität
- Einsteckschlösser nach DIN 18250
- Schließbleche ProFix® 2
Die Auslaufschrägen sind auf das Zusammenspiel mit der Schlossfalle abgestimmt. Ein verstellbares Schließblech ist nicht Teil dieser Ausführung.
Lieferumfang
- 1 Stück Elektro-Türöffner 118S.13-----B71
- Ohne Schließblech
Weitere Türöffner der Baureihe 118
- effeff 118 A71 — Basisausführung, 10–24 V AC/DC
- effeff 118 D11 — Basisausführung, 6–12 V AC/DC
- effeff 118E A71 — mit mechanischer Entriegelung, 10–24 V AC/DC
Diese drei Ausführungen sind nicht für Rauchschutztüren erklärt.
Häufige Fragen
Was bedeutet Arbeitsstrom?
Bei Arbeitsstromausführung entriegelt der Türöffner, solange Spannung anliegt. Ohne Strom bleibt die Tür verriegelt.
Was ist FaFix®?
FaFix® ist die verstellbare und fixierbare Türöffnerfalle von effeff. Sie lässt sich um 3 mm verstellen, um den Türöffner an die Schlossfalle anzupassen.
Was heißt Dauerbetrieb 100 % ED?
Der Türöffner darf dauerhaft unter Spannung stehen, ohne dass eine Einschaltdauer begrenzt werden muss. Dauerstromfest ist er im Bereich 22–26 V.
Ist ein Schließblech enthalten?
Nein. Der Lieferumfang besteht aus einem Elektro-Türöffner ohne Schließblech. Der Türöffner ist zu Schließblechen ProFix® 2 kompatibel.
Fragen zur Auswahl
Darf dieser Türöffner an einer Feuerschutztür eingebaut werden?
Nein. Der Hersteller führt das Modell mit „Geeignet für Feuerschutztür: Nein“. Die Erklärung nach EN 14846 lautet Klasse A und gilt für Rauchschutztüren.
Worin unterscheidet sich der 118S von der Basis-Baureihe 118?
Der 118S trägt eine eigene Leistungserklärung für die Verwendung an Rauchschutztüren; die Herstellerbescheinigung der Baureihe 118 nimmt ihn ausdrücklich aus. Auch die Bauform unterscheidet sich: 20,1 mm Breite gegenüber 16 mm bei der Basisausführung.
Welche Spannung brauche ich?
Diese Ausführung arbeitet mit 22–42 V AC/DC. Für 10–24 V bzw. 6–12 V führt effeff eigene Ausführungen der Baureihe 118 — die sind allerdings nicht für Rauchschutztüren erklärt.
Bis zu welchem Türgewicht gilt die Erklärung?
Bis 200 kg Türgewicht bei höchstens 25 N Schließkraft (Klasse 5 nach EN 14846).
