Pendeltürband HAWGOOD Typ 4500, bis 26 kg und max. 25 - 30mm Türdicke

37,96 €*

inkl. MwSt

31,90 €

zzgl. MwSt

Lieferzeit: 3-6 Werktage

Ausführung

Oberfläche

Artikelnummer: 300362K

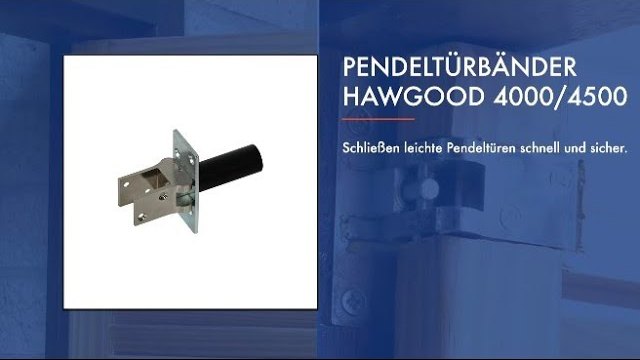

DICTATOR Pendeltürband HAWGOOD Typ 4500 — für Türdicken 25–30 mm

Kurz & Knapp

Pendeltürband für Türdicken 25–30 mm
Türblattgewicht bis 26 kg, abhängig von Türbreite und -höhe
Integrierte Feststellung bei ca. 90° in beiden Schwenkrichtungen
Ausführung E mit einer, Ausführung D mit zwei Federn je Band
Fünf Schuh-/Platten-Ausführungen, Öffnungswinkel bis 100°

Produktbeschreibung

Das DICTATOR HAWGOOD Typ 4500 ist ein Federband für leichte Pendeltüren. Es trägt das Türblatt, führt es nach dem Durchgehen selbsttätig in die Mittelstellung zurück und hält es bei etwa 90° in beiden Richtungen fest. Durch die Bauform verringert es die Durchgangsbreite nur minimal; die Tür kommt schnell zum Stillstand und schlägt entsprechend leise an.

Die Baureihe bestimmt die Türdicke: Der Typ 4500 ist für Türblätter von 25–30 mm ausgelegt, der Typ 4000 für 19–24 mm. Die Buchstaben E und D bezeichnen dagegen die Federzahl — E ein Feder-, D zwei Federpakete je Band. D trägt bei gleicher Türgröße deutlich mehr. Pro Tür wird immer ein Paar gleicher Bänder eingesetzt, entweder zweimal E oder zweimal D.

Vorteile

Beidseitige Feststellung — hält die Tür bei ca. 90° in beiden Schwenkrichtungen
Leiser Lauf — die Tür kommt schnell zum Stillstand, das mindert Geräusche
Schmale Bauform — verringert die Durchgangsbreite nur minimal
Wartungsarm — lange Lebensdauer, es genügt gelegentliches Reinigen und Schmieren
Fünf Ausführungen — Messing vernickelt oder gebürstet, Kunststoff hellgrau oder schwarz, dazu eine Ausführung mit Edelstahlplatte

Welche Ausführung trägt meine Tür?

Maßgeblich ist nicht das Türgewicht allein, sondern das Verhältnis von Breite, Höhe und Gewicht. Die Tabelle nennt das maximal zulässige Türblattgewicht in kg — jeweils Ausführung E / Ausführung D. Der Höchstwert der Baureihe liegt bei 26 kg.

Türhöhe	300 mm	400 mm	500 mm	600 mm	700 mm
500 mm	9 / 16	6 / 11	5 / 9	4 / 7	3 / 5,4
600 mm	11 / 20	8 / 14	6 / 11	5 / 9	4 / 7
700 mm	12 / 22	9 / 16	7 / 13	6 / 11	5 / 9
800 mm	14 / 25	11 / 20	8 / 14	7 / 13	6 / 11
900 mm	16 / 26	12 / 22	10 / 18	8 / 14	7 / 12
1000 mm	18 / 26	13 / 23	11 / 20	9 / 16	7 / 13
1100 mm	20 / 26	16 / 26	12 / 22	10 / 18	8 / 15
1200 mm	22 / 26	16 / 26	13 / 23	11 / 20	9 / 16
1300 mm	22 / 26	17 / 26	14 / 25	12 / 22	10 / 18
1400 mm	22 / 26	19 / 26	15 / 26	12 / 22	11 / 20
1500 mm	22 / 26	20 / 26	16 / 26	13 / 23	11 / 20
1600 mm	22 / 26	22 / 26	17 / 26	14 / 25	12 / 22
1800 mm	22 / 26	22 / 26	19 / 26	16 / 26	14 / 25
2000 mm	22 / 26	22 / 26	21 / 26	18 / 26	15 / 26

Liegt Ihre Tür über diesen Werten oder außerhalb der Tabelle, ist eine schwerere Baureihe zu wählen.

Ausführungen und Bestellnummern

Schuh / Platte	Ausführung E (1 Feder)	Ausführung D (2 Federn)
Messing vernickelt	300362	300363
Messing gebürstet	300364	300365
Kunststoff hellgrau, Platte verzinkt	300362K	300363K
Kunststoff schwarz, Platte verzinkt	301422	301423
Kunststoff hellgrau, Platte Edelstahl	300362KV2A	300363KV2A

Die Ausführung wird auf dieser Seite über die Auswahlfelder gewählt. Pro Tür werden zwei Bänder derselben Ausführung benötigt.

Technische Daten

Eigenschaft	Wert
Baureihe	HAWGOOD 4500
Türdicke	25–30 mm
Türblattgewicht	bis 26 kg (nach Breite und Höhe, siehe Tabelle)
Öffnungswinkel	max. 100°
Feststellung	integriert, ca. 90° in beiden Richtungen
Schuh	Außenmaß 31 mm, Innenmaß 25 mm, Höhe 42 mm
Befestigungsplatte	70 × 33 mm, Bohrbild 47 × 20 mm
Federzapfen	Ø 20 mm, Länge 56 mm
Bänder je Tür	2 (ein Paar gleicher Ausführung)

Schuh und Platte

Der Schuh nimmt das Türblatt auf und bestimmt die sichtbare Oberfläche. Für gestalterisch anspruchsvolle Türen kommen Messingschuhe zum Einsatz — vernickelt in silbriger oder gebürstet in goldener Anmutung. Der abriebfeste Kunststoff in Hellgrau oder Schwarz ist die unauffälligere und robustere Lösung.

Die Befestigungsplatte ist serienmäßig aus verzinktem Stahl. In der Ausführung mit Edelstahlplatte und Kunststoffschuh eignet sich das Band auch für feuchte Umgebungen und den Außenbereich.

Montage

Das Band wird zwischen Zarge und Türblatt gesetzt: Der Federzapfen sitzt in der Zarge, der Schuh am Türblatt.

Mindestens zwei Bänder je Tür, jeweils rund 60 mm unterhalb der Ober- und oberhalb der Unterkante
Zargenbohrung Ø 24 mm, etwa 60 mm tief, mittig und im rechten Winkel zur Kante
Aufnahme für die Befestigungsplatte 3 mm tief, die Platte sitzt plan in der Zarge
Aussparung im Türblatt: Ausführung E ca. 24 × 14 mm, Ausführung D ca. 47 × 14 mm
Der Schuh muss rechtwinklig zur Zarge stehen, sonst schließt die Tür nicht vollständig

Wichtig: Türen, die sich weiter als 100° öffnen lassen, brauchen zusätzlich einen mechanischen Türstopper. Sitzen die Befestigungsbohrungen nicht mittig zu den Löchern im Schuh, kann sich dieser beim Festschrauben verziehen und gegen den Federzapfen klemmen.

Für lange Lebensdauer die Bänder regelmäßig reinigen und die drehenden und beweglichen Teile schmieren.

Anwendungsbereich

Pendeltüren werden aus beiden Richtungen durchgangen und sollen von selbst wieder schließen — typisch an Durchgängen zwischen Räumen, in Service- und Küchenbereichen, in Umkleiden sowie in Foyers und Sportstätten. DICTATOR zeigt die Baureihe unter anderem an Pendeltüren in Foyers, Sportzentren, Umkleidekabinen und Großküchen.

Der Typ 4500 deckt dabei leichte Türblätter bis 26 kg mit einer Dicke von 25–30 mm ab. Für feuchte Räume und den Außenbereich ist die Ausführung mit Edelstahlplatte und Kunststoffschuh vorgesehen.

Welche HAWGOOD-Baureihe passt?

Zuerst entscheidet die Türdicke über die Baureihe, danach die Federzahl über die Tragkraft.

Baureihe	Türdicke	Türgewicht	Hinweis
HAWGOOD 4000	19–24 mm	bis 26 kg	zum Typ 4000
HAWGOOD 4500	25–30 mm	bis 26 kg	diese Seite
HAWGOOD 40K / 41K	35 bzw. 40 mm	bis 50 kg	zu 40K / 41K
HAWGOOD 41 / 42	40 mm	bis 60 kg	max. 1000 mm Türbreite, zu 41 / 42

Die Befestigungsplatte, das Bohrbild und der Federzapfen sind bei Typ 4000 und Typ 4500 gleich; sie unterscheiden sich allein im Schuh (25 mm gegen 31 mm Außenmaß).

Passende Produkte

DICTATOR Pendeltürband HAWGOOD Typ 4000 — für Türdicken 19–24 mm
DICTATOR Pendeltürband HAWGOOD 40K und 41K — für mittlere Türen bis 50 kg
DICTATOR Pendeltürband HAWGOOD Typ 41 oder 42 — für schwere Türen bis 60 kg

Alle Pendeltürbänder ansehen →

Häufig gestellte Fragen

Was ist der Unterschied zwischen Ausführung E und D?
E steht für ein Federpaket je Band, D für zwei. D trägt bei gleicher Türgröße deutlich mehr. Die Türdicke ist bei beiden gleich — sie hängt an der Baureihe, nicht am Buchstaben.

Für welche Türdicke ist der HAWGOOD 4500 ausgelegt?
Für Türblätter von 25–30 mm. Für 19–24 mm ist der HAWGOOD 4000 vorgesehen, für dickere und schwerere Türen die Baureihen 40K/41K und 41/42.

Wie viele Pendeltürbänder brauche ich je Tür?
Zwei — immer ein Paar derselben Ausführung, also entweder zweimal E oder zweimal D. Sie werden rund 60 mm unterhalb der Oberkante und oberhalb der Unterkante des Türblatts gesetzt.

Kann die Feststellung abgeschaltet werden?
Nein. Die Feststellung bei ca. 90° ist konstruktionsbedingt integriert und wirkt in beiden Schwenkrichtungen.

Welche Ausführung eignet sich für feuchte Räume oder außen?
Die Ausführung mit Edelstahlplatte und Kunststoffschuh. Die übrigen Ausführungen haben eine Platte aus verzinktem Stahl.

Wie groß muss die Aussparung im Türblatt sein?
Bei Ausführung E etwa 24 × 14 mm, bei Ausführung D etwa 47 × 14 mm. Ist die Tür dicker als das Innenmaß des Schuhs, muss das Türblatt beidseitig gleichmäßig abgearbeitet werden.

Was gehört zu einem Band?
Der Schuh in der gewählten Ausführung und die Befestigungsplatte. Der Schuh wird am Türblatt befestigt, die Platte mit dem Federzapfen in der Zarge.

Wie weit lässt sich die Tür öffnen?
Bis maximal 100°. Türen, die weiter öffnen können, brauchen zusätzlich einen mechanischen Türstopper.
