Türöffnungsbegrenzer — kontrollierter Öffnungswinkel
Türöffnungsbegrenzer begrenzen den maximalen Öffnungswinkel einer Tür und schützen Wände, Möbel und die Tür selbst vor Beschädigungen durch zu weites Aufschlagen.
- Außen- & Industrietüren — robuste Ausführungen
- Flucht- & Rettungswege — zugelassen für Fluchttüren
- Innentüren & leichte Türen — Standard-Ausführungen
- Komplett-Sets — mit Montagematerial
- Montagezubehör — Ersatz- und Zusatzteile
- Regulierbar & Schwerlast — für schwere Türen
Verwandt: Türfeststeller · Endlagendämpfer · Türpuffer
DICTATOR Türöffnungsbegrenzer TB 10-23 Hub 200 mm
Kurz & Knapp Einsatzbereich: Innentüren und leichte Türen Hub 200 mm, Gesamtlänge eingefahren 300 mm / ausgefahren 500 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 200 mm Der DICTATOR Türöffnungsbegrenzer TB 10-23 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Innentüren, leichte TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°OTS-Kombination: Nein — für OTS-Betrieb TB 14-28 oder TBP 10-29 verwenden Technische Daten EigenschaftWert BaureiheTB 10-23 Hub200 mm Gesamtlänge eingefahren300 mm Gesamtlänge ausgefahren500 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 23 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 23 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 300 mm, (ausgefahren): 500 mm.Nicht mit Obentürschließern kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TB 10-23 mit Auge Ø 8 mm (Hub 200 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWichtige HinweiseNicht mit Obentürschließern (OTS) kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenDämpfungsbeginn anpassbar: Durch Reduzierung der Ölfüllmenge lässt sich der Beginn der Endlagendämpfung verzögernAuch in V2A und V4A erhältlich — auf AnfrageWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 10-23 geeignet?Der TB 10-23 ist ausgelegt für innentüren und leichte türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
DICTATOR Türöffnungsbegrenzer TBR 14-35 regulierbar Hub 250 mm Auge 8 mm
Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 250 mm, Gesamtlänge eingefahren 400 mm / ausgefahren 650 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 250 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, SchwerlastanwendungenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub250 mm Gesamtlänge eingefahren400 mm Gesamtlänge ausgefahren650 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 350 mm, (ausgefahren): 600 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 8 mm (Hub 250 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
DICTATOR Türöffnungsbegrenzer TBR 10-28 regulierbar Hub 250 mm
Kurz & Knapp Einsatzbereich: Mittlere Türen mit regulierbarer Dämpfung Hub 250 mm, Gesamtlänge eingefahren 350 mm / ausgefahren 600 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 10-28 mit Hub 250 mm Der DICTATOR Türöffnungsbegrenzer TBR 10-28 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 10-28 ist konzipiert für mittlere türen mit regulierbarer dämpfung. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Mittlere Türen mit individueller DämpfungsanpassungMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 10-28 Hub250 mm Gesamtlänge eingefahren350 mm Gesamtlänge ausgefahren600 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 28 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 350 mm, (ausgefahren): 600 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 10-28 mit Auge Ø 8 mm (Hub 250 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 10-28 geeignet?Der TBR 10-28 ist ausgelegt für mittlere türen mit regulierbarer dämpfung mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
DICTATOR Set TB 14-28 Hub 250 mm
Kurz & Knapp Komplett-Set: Türöffnungsbegrenzer TB 14-28 Hub 250 mm + Montagezubehör Einsatzbereich: Außentüren, Industrietüren und schwere Türen Drei Anbauset-Varianten: Set 1 (Flansch), Set 2 (Winkel 40x40), Set 3 (Winkel 50x40) Sofort montagebereit mit abgestimmtem Zubehör DICTATOR Set TB 14-28 Hub 250 mm Dieses Komplett-Set enthält einen DICTATOR Türöffnungsbegrenzer TB 14-28 mit Hub 250 mm sowie das passende Montagezubehör. Die Baureihe TB 14-28 ist konzipiert für außentüren, industrietüren und schwere türen. Das Set ist in drei Varianten erhältlich, die sich in der wandseitigen Befestigung unterscheiden: Vorteile Komplett-SetAlles in einer Bestellung — Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör3 Anbauset-Varianten — passend für verschiedene MontagesituationenKein Zubehör vergessen — alle Komponenten aufeinander abgestimmtGünstiger als Einzelkauf — Set-Preis statt Einzelkomponenten Set-Varianten VarianteInhaltMontage Anbauset 1Flügelböckchen + BefestigungsflanschStandard-Direktmontage an Wand oder Zarge Anbauset 2Flügelböckchen + Befestigungswinkel 40x40 mmAbgesetzte Montage bei größerem Abstand Anbauset 3Flügelböckchen + Befestigungswinkel 50x40 mmFlache Montage bei geringem Platz Häufige FragenWas enthält das Set?Türöffnungsbegrenzer TB 14-28 Hub 250 mm + Flügelböckchen + Befestigungszubehör (je nach gewähltem Anbauset).Für welche Türen ist das Set geeignet?Für Außentüren und Industrietüren. Auch für schwere Türen mit Windbelastung. Kombinierbar mit Obentürschließern (ab Hub 300 mm).Welches Anbauset wähle ich?Anbauset 1 (Flansch): Standard-Direktmontage. Anbauset 2 (Winkel 40×40): abgesetzte Montage. Anbauset 3 (Winkel 50×40): flache Montage.

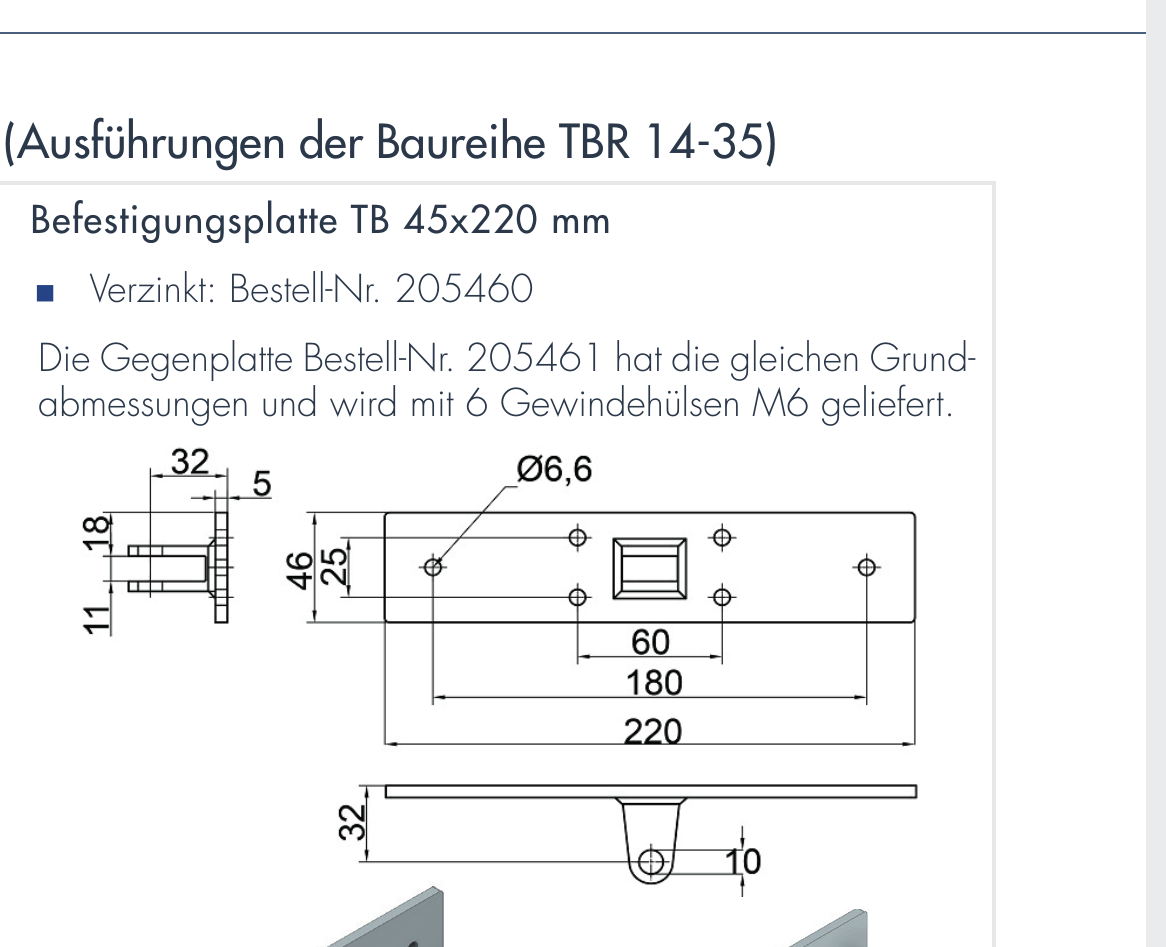

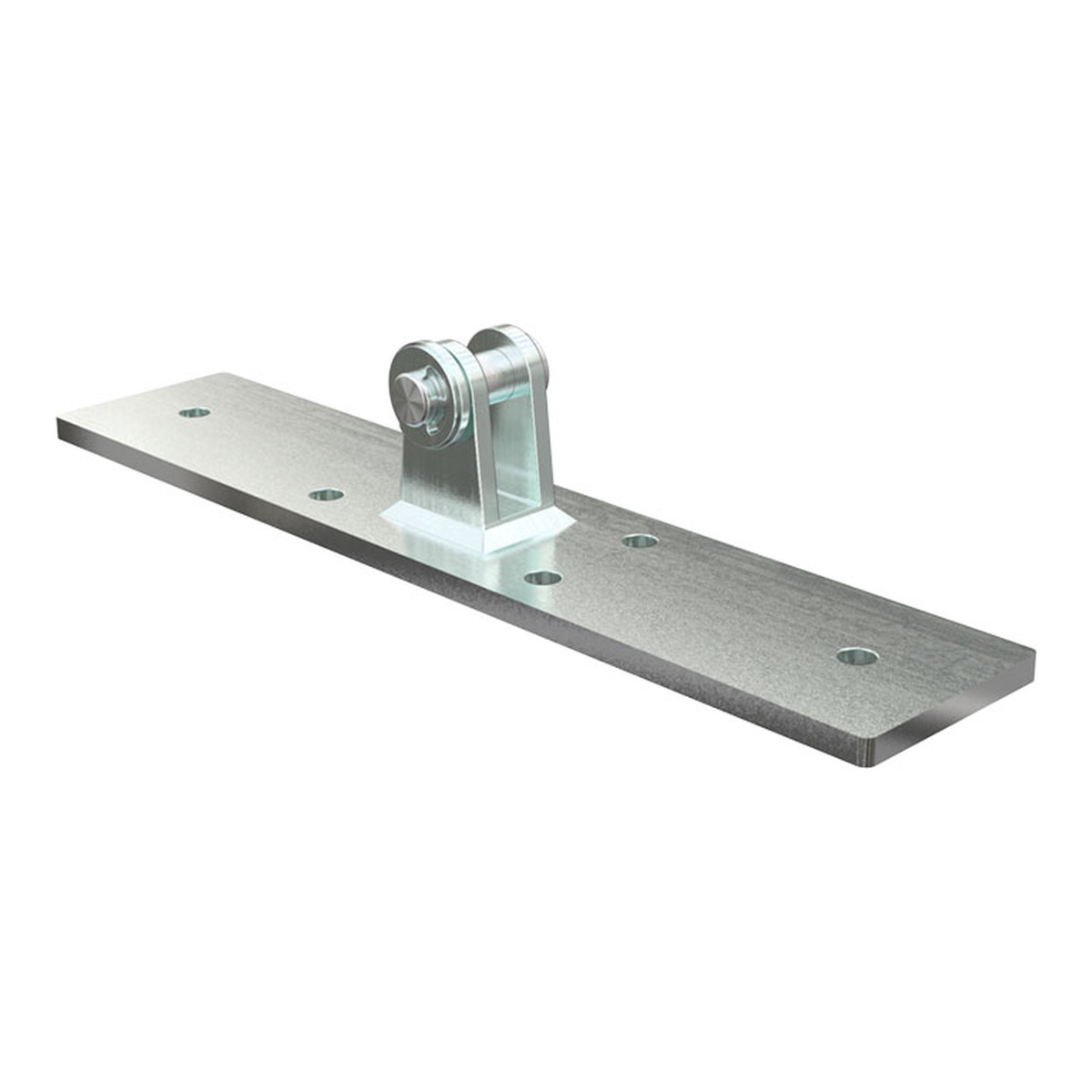

DICTATOR Befestigungsplatte TB 45×220 mm Ø 10, verzinkt
Kurz & KnappBefestigungsplatte für die wandseitige Montage von DICTATOR TBR 14-35 — mit optionaler Gegenplatte (Art. 205461) kombinierbarKompatibel mit: TBR 14-35Material: Stahl verzinktKompatibilitätDie Befestigungsplatte 45×220 mm ist für Türöffnungsbegrenzer mit Auge Ø 10 mm konzipiert — das betrifft die Baureihe TBR 14-35. Bei Hohlwänden oder wenn eine beidseitige Verschraubung erforderlich ist, kann die Gegenplatte mit Gewindehülsen (Art. 205461) ergänzt werden.Technische DatenEigenschaftWertMaße45×220 mmAugeØ 10 mmMaterialStahl verzinktPassend fürTBR 14-35 (alle Hublängen)GegenplatteArt. 205461 (optional)Häufige FragenFür welche Baureihe ist die Platte geeignet?Für alle DICTATOR TBR 14-35 Modelle mit Auge Ø 10 mm.Wann brauche ich die Gegenplatte (Art. 205461)?Bei Hohlwänden oder wenn eine beidseitige Verschraubung (Durchsteckmontage) erforderlich ist.Kann ich die Platte auch für TB 10-23 oder TB 14-28 verwenden?Nein, diese Modelle haben Auge Ø 8 mm. Verwenden Sie dafür den Befestigungsflansch Ø 42 mm (Art. 205261) oder einen passenden Befestigungswinkel.
DICTATOR Türöffnungsbegrenzer TB 14-28 Hub 300 mm
Kurz & Knapp Einsatzbereich: Außentüren, Industrietüren und schwere Türen Hub 300 mm, Gesamtlänge eingefahren 450 mm / ausgefahren 750 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TB 14-28 mit Hub 300 mm Der DICTATOR Türöffnungsbegrenzer TB 14-28 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TB 14-28 ist konzipiert für außentüren, industrietüren und schwere türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Kombination mit DICTATOR Obertürschließer OTS möglich (bei Hub 300 mm). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Außentüren, Industrietüren, schwere TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°OTS-Kombination: Ja — gleichzeitiger Betrieb mit Obentürschließer möglich Technische Daten EigenschaftWert BaureiheTB 14-28 Hub300 mm Gesamtlänge eingefahren450 mm Gesamtlänge ausgefahren750 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 28 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A und V4A (ab Hub 300 mm) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 450 mm, (ausgefahren): 750 mm.Bei Kombination mit Obentürschließer: TB-OTS Befestigungskonsole oder TB-OTS Winkel verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TB 14-28 mit Auge Ø 8 mm (Hub 300 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWichtige HinweiseDämpfungsbeginn anpassbar: Durch Reduzierung der Ölfüllmenge lässt sich der Beginn der Endlagendämpfung verzögernWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 14-28 geeignet?Der TB 14-28 ist ausgelegt für außentüren, industrietüren und schwere türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Kann der Türöffnungsbegrenzer mit einem Obertürschließer kombiniert werden?Ja, der TB 14-28 mit Hub 300 mm ist mit dem DICTATOR Obertürschließer OTS kombinierbar. Die Montage erfolgt parallel auf der Bandseite der Tür. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)OTS-Kombination: Befestigungskonsole TB-OTS DIN links (Art. 205507) oder DIN rechts (Art. 205508)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
DICTATOR Türöffnungsbegrenzer TBR 14-35 regulierbar Hub 550 mm Auge 10 mm
Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 550 mm, Gesamtlänge eingefahren 700 mm / ausgefahren 1250 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 550 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, extreme EinsatzsituationenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub550 mm Gesamtlänge eingefahren700 mm Gesamtlänge ausgefahren1250 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 10 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 10 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel) an Wand oder Zarge montierenBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 700 mm, (ausgefahren): 1250 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 10 mm (Hub 550 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) — VerbindungBefestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)Hohlwandmontage: Gegenplatte mit Gewindehülsen (Art. 205461)

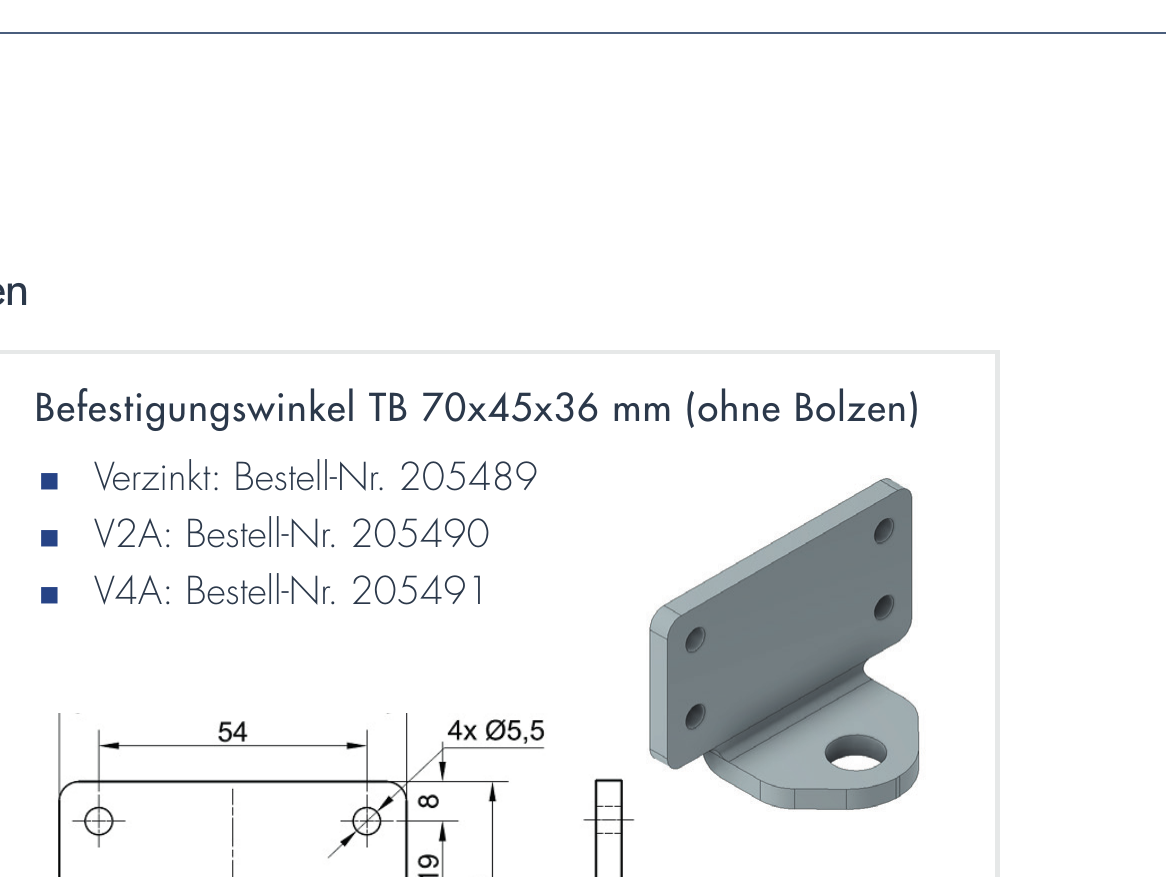

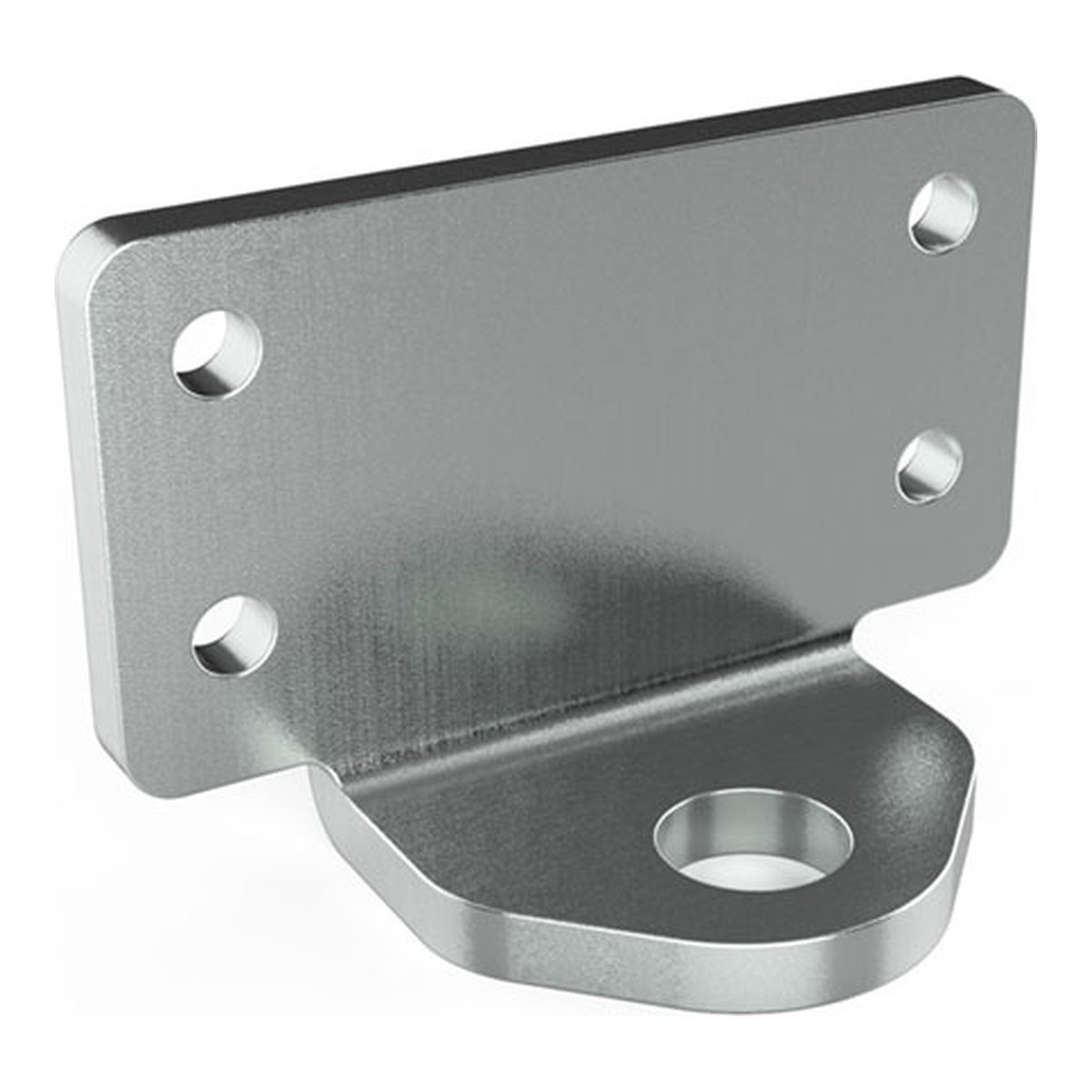

DICTATOR Befestigungswinkel TB 70×45×36 mm, verzinkt
Kurz & KnappMittlerer Befestigungswinkel für vielseitige Einbausituationen bei DICTATOR TüröffnungsbegrenzernKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDer Befestigungswinkel 70×45×36 mm eignet sich für alle DICTATOR Türöffnungsbegrenzer. Bietet 36 mm Versatz — die vielseitigste Größe für Standard-Montagesituationen.Technische DatenEigenschaftWertMaße70×45×36 mmMaterialStahl verzinktMontageWandseitigPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich einen Befestigungswinkel statt Flansch?Wenn eine Direktmontage mit Flansch nicht möglich ist — z.B. bei tiefliegenden Zargen oder Wandvorsprüngen.Welchen Bolzen brauche ich dazu?Ø 8 mm für TB/TBP/TBR 10-28, Ø 10 mm für TBR 14-35.Was ist der Unterschied zu den anderen Winkel-Größen?70×45×36 bietet 36 mm Versatz. Flacher: 50×40×20 (20 mm). Mehr Versatz: 40×40×40 (40 mm) oder 180×70×53 (53 mm).

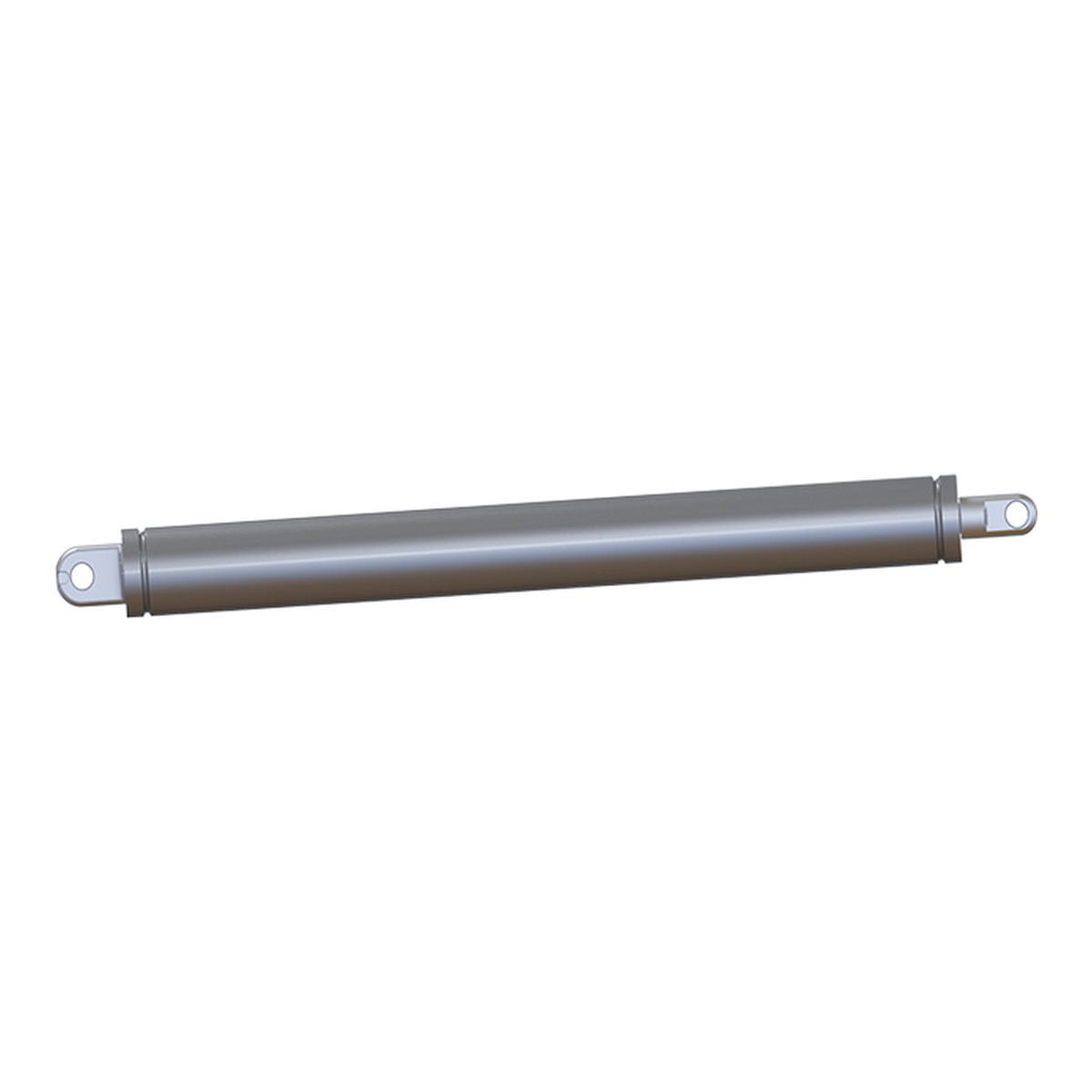

DICTATOR Türöffnungsbegrenzer TBP 10-29 progressiv Hub 200 mm
Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 200 mm, Gesamtlänge eingefahren 310 mm / ausgefahren 510 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 200 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist konzipiert für flucht- und rettungswege, schulen und öffentliche gebäude. Die progressive endlagendämpfung ab ca. 55° sorgt für ein kontrolliertes Abbremsen der Tür. PfB-Prüfbericht für Flucht- und Rettungswege vorhanden. 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zugelassen für Fluchtwege — PfB-Prüfbericht vorhanden, 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche Gebäude, häufig betätigte TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Zugelassen für: Flucht- und Rettungswege (PfB-geprüft) Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub200 mm Gesamtlänge eingefahren310 mm Gesamtlänge ausgefahren510 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 310 mm, (ausgefahren): 510 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 200 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Flucht- und Rettungswege — Einsatz in Schulen, Krankenhäusern und öffentlichen Gebäuden zulässigCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für flucht- und rettungswege, schulen und öffentliche gebäude mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive endlagendämpfung ab ca. 55°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Ist der TBP 10-29 für Flucht- und Rettungswege zugelassen?Ja, der TBP 10-29 verfügt über einen PfB-Prüfbericht und hat 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Er ist speziell für den Einsatz an Flucht- und Rettungswegen konzipiert. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

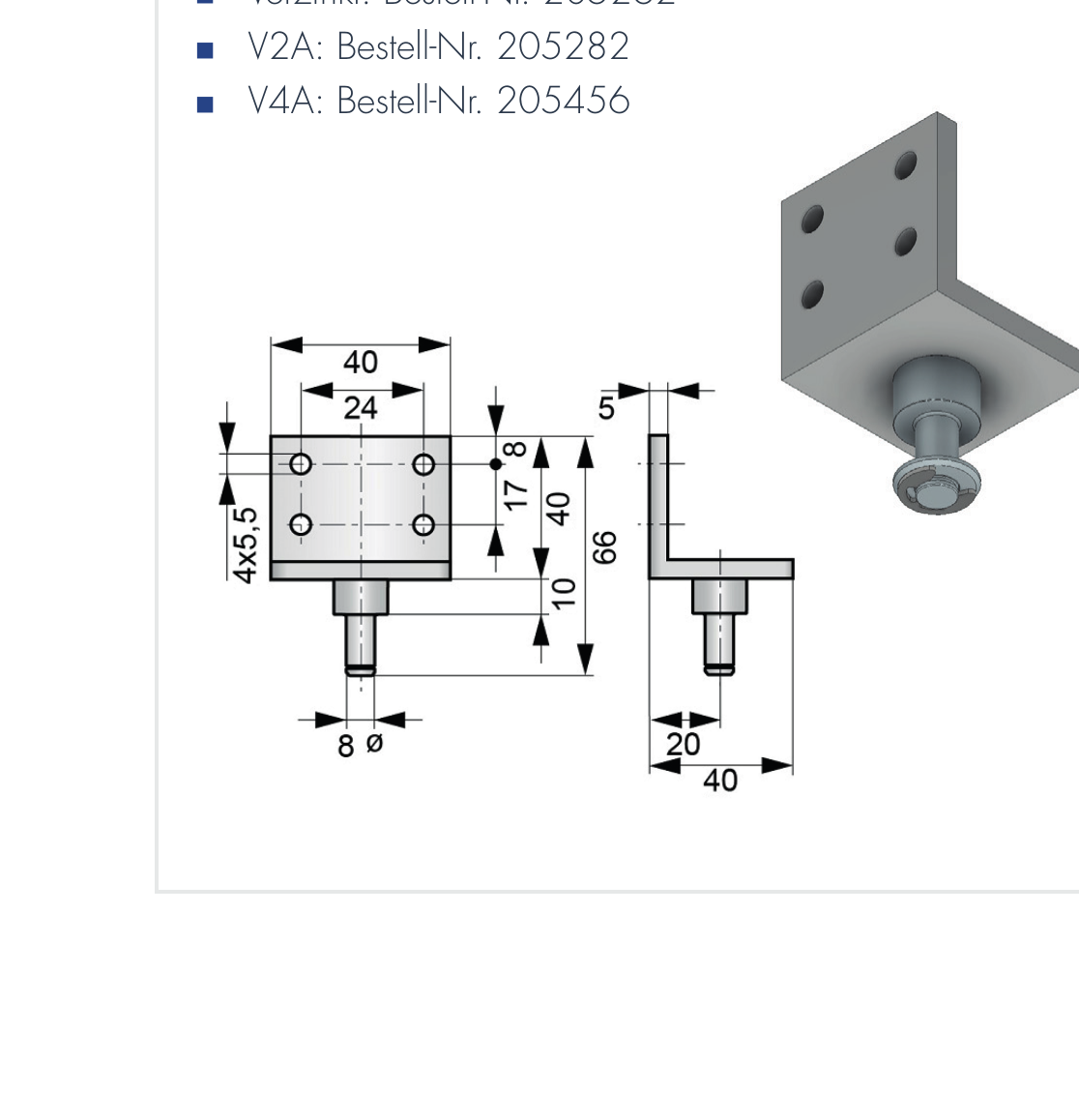

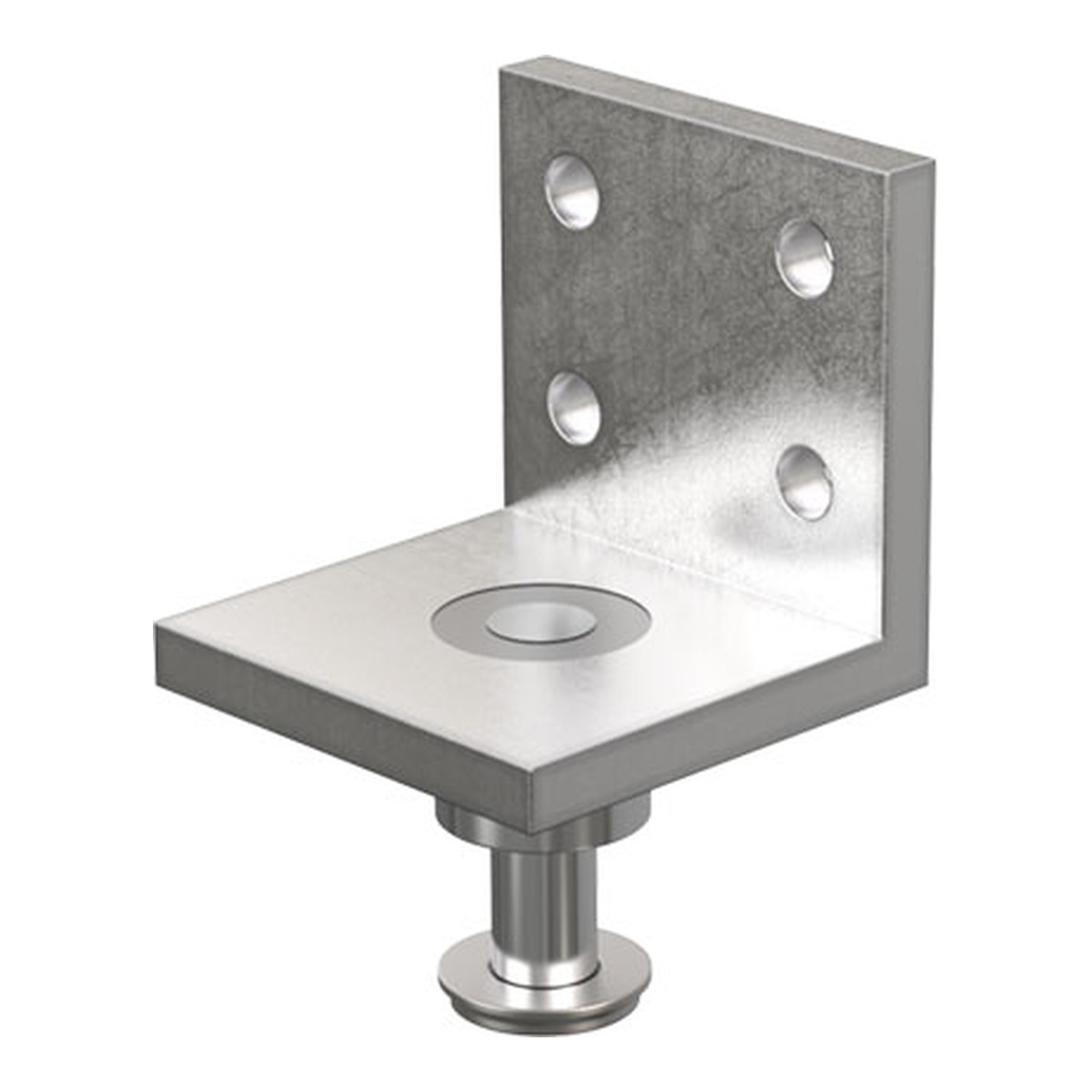

DICTATOR Befestigungswinkel TB 40×40×40 mm, verzinkt
Kurz & KnappKompakter Befestigungswinkel für enge Einbausituationen bei DICTATOR TüröffnungsbegrenzernKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDer kompakte Befestigungswinkel 40×40×40 mm eignet sich für alle DICTATOR Türöffnungsbegrenzer, wenn eine Direktmontage mit Flansch nicht möglich ist. Passend für enge Einbausituationen mit geringem Versatz. Teil der DICTATOR Komplett-Sets.Technische DatenEigenschaftWertMaße40×40×40 mmMaterialStahl verzinktMontageWandseitigPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich einen Befestigungswinkel statt Flansch?Wenn eine Direktmontage mit Flansch nicht möglich ist — z.B. bei tiefliegenden Zargen oder Wandvorsprüngen.Welchen Bolzen brauche ich dazu?Ø 8 mm für TB/TBP/TBR 10-28, Ø 10 mm für TBR 14-35.Ist der Winkel auch in V2A erhältlich?Fragen Sie beim Hersteller DICTATOR nach Sonderausführungen in Edelstahl.
DICTATOR Türöffnungsbegrenzer TBP 10-29 progressiv Hub 400 mm
Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 400 mm, Gesamtlänge eingefahren 600 mm / ausgefahren 1000 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 400 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist konzipiert für flucht- und rettungswege, schulen und öffentliche gebäude. Die progressive endlagendämpfung ab ca. 55° sorgt für ein kontrolliertes Abbremsen der Tür. PfB-Prüfbericht für Flucht- und Rettungswege vorhanden. 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Kombination mit DICTATOR Obertürschließer OTS möglich (bei Hub 400 mm). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zugelassen für Fluchtwege — PfB-Prüfbericht vorhanden, 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche GebäudeMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Zugelassen für: Flucht- und Rettungswege (PfB-geprüft)OTS-Kombination: Ja — gleichzeitiger Betrieb mit Obentürschließer möglich Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub400 mm Gesamtlänge eingefahren600 mm Gesamtlänge ausgefahren1000 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 610 mm, (ausgefahren): 1010 mm.Bei Kombination mit Obentürschließer: TB-OTS Befestigungskonsole oder TB-OTS Winkel verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 400 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Flucht- und Rettungswege — Einsatz in Schulen, Krankenhäusern und öffentlichen Gebäuden zulässigCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für flucht- und rettungswege, schulen und öffentliche gebäude mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive endlagendämpfung ab ca. 55°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Ist der TBP 10-29 für Flucht- und Rettungswege zugelassen?Ja, der TBP 10-29 verfügt über einen PfB-Prüfbericht und hat 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Er ist speziell für den Einsatz an Flucht- und Rettungswegen konzipiert. Kann der Türöffnungsbegrenzer mit einem Obertürschließer kombiniert werden?Ja, der TBP 10-29 mit Hub 400 mm ist mit dem DICTATOR Obertürschließer OTS kombinierbar. Die Montage erfolgt parallel auf der Bandseite der Tür. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)OTS-Kombination: Befestigungskonsole TB-OTS DIN links (Art. 205507) oder DIN rechts (Art. 205508)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

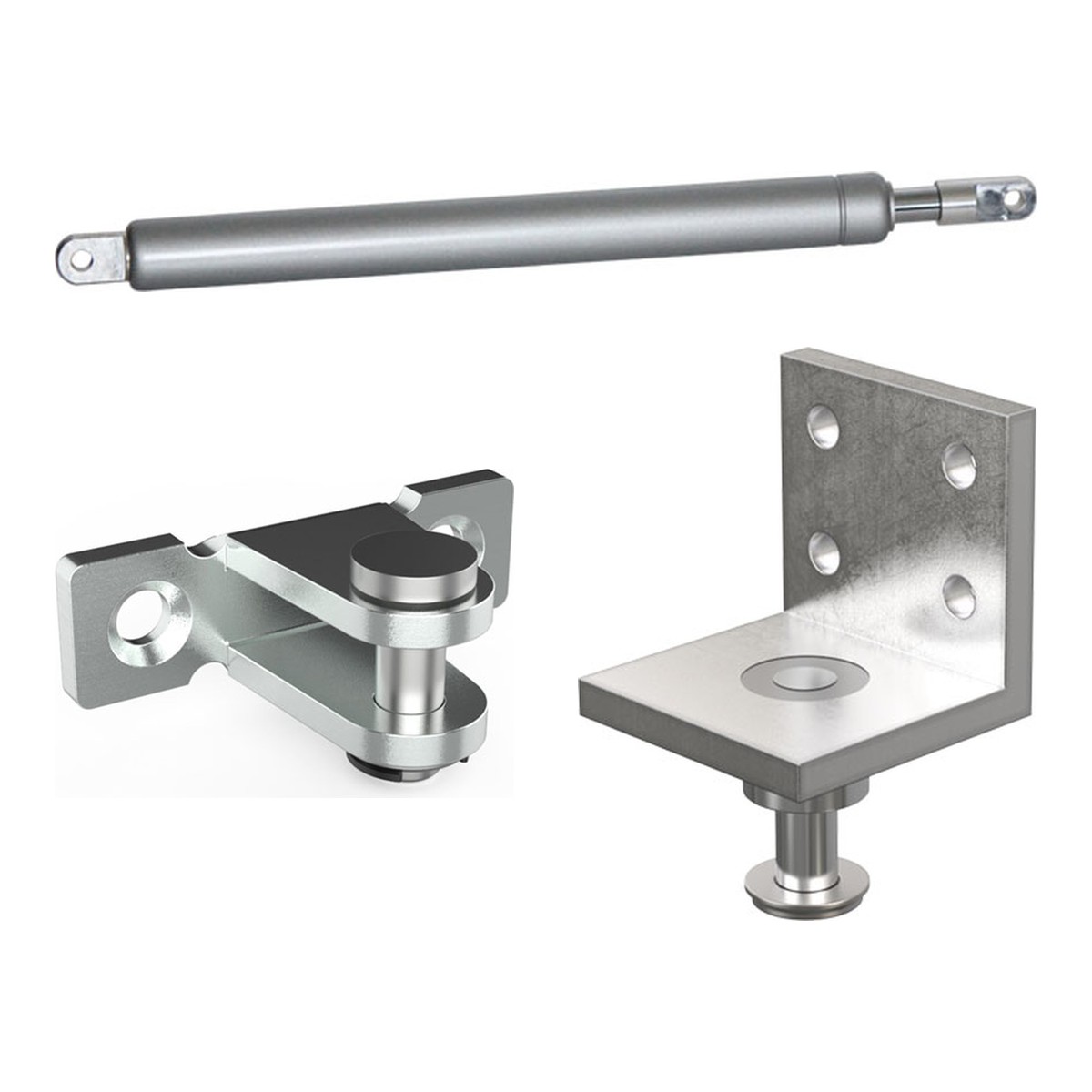

DICTATOR Set TB 10-23 Hub 250 mm
Kurz & Knapp Komplett-Set: Türöffnungsbegrenzer TB 10-23 Hub 250 mm + Montagezubehör Einsatzbereich: Innentüren und leichte Türen Drei Anbauset-Varianten: Set 1 (Flansch), Set 2 (Winkel 40x40), Set 3 (Winkel 50x40) Sofort montagebereit mit abgestimmtem Zubehör DICTATOR Set TB 10-23 Hub 250 mm Dieses Komplett-Set enthält einen DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 250 mm sowie das passende Montagezubehör. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Das Set ist in drei Varianten erhältlich, die sich in der wandseitigen Befestigung unterscheiden: Vorteile Komplett-SetAlles in einer Bestellung — Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör3 Anbauset-Varianten — passend für verschiedene MontagesituationenKein Zubehör vergessen — alle Komponenten aufeinander abgestimmtGünstiger als Einzelkauf — Set-Preis statt Einzelkomponenten Set-Varianten VarianteInhaltMontage Anbauset 1Flügelböckchen + BefestigungsflanschStandard-Direktmontage an Wand oder Zarge Anbauset 2Flügelböckchen + Befestigungswinkel 40x40 mmAbgesetzte Montage bei größerem Abstand Anbauset 3Flügelböckchen + Befestigungswinkel 50x40 mmFlache Montage bei geringem Platz Häufige FragenWas enthält das Set?Türöffnungsbegrenzer TB 10-23 Hub 250 mm + Flügelböckchen + Befestigungszubehör (je nach gewähltem Anbauset).Für welche Türen ist das Set geeignet?Für Innentüren und leichte Türen bis max. 200 kg. Nicht für häufig betätigte Türen oder Flucht-/Rettungswege — dafür TBP 10-29 verwenden.Welches Anbauset wähle ich?Anbauset 1 (Flansch): Standard-Direktmontage. Anbauset 2 (Winkel 40×40): abgesetzte Montage. Anbauset 3 (Winkel 50×40): flache Montage bei geringem Platz.

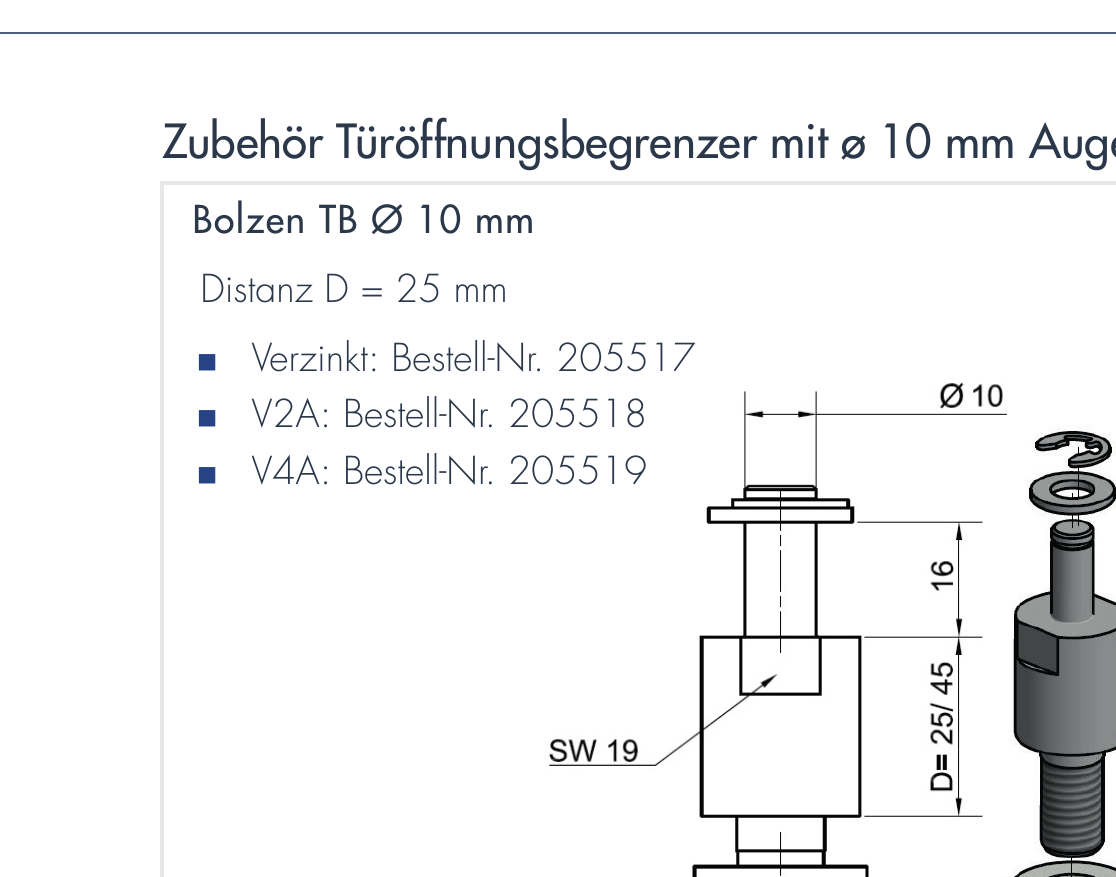

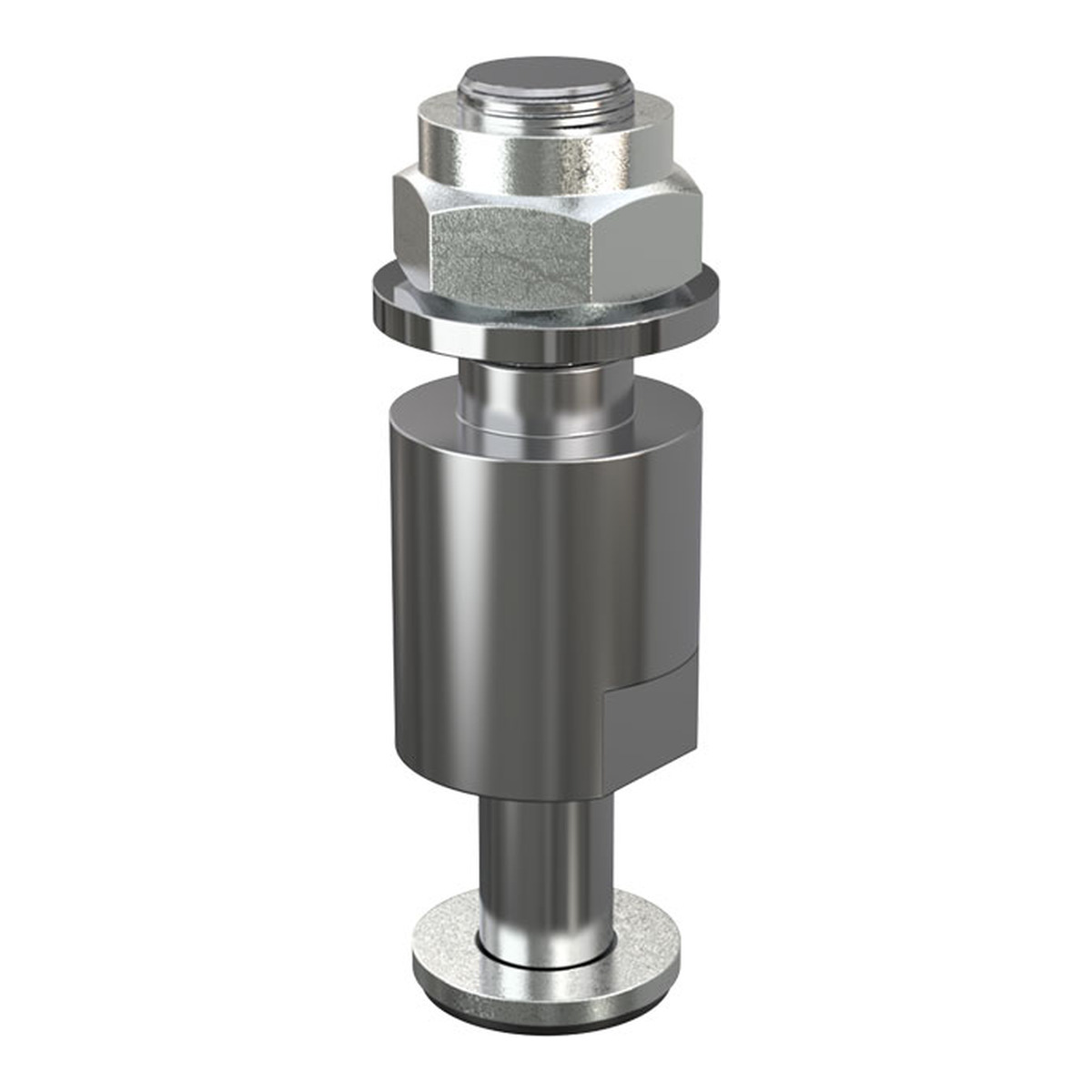

DICTATOR Bolzen TB Ø 10 mm, Distanz 25 mm, verzinkt
Kurz & KnappVerbindungsbolzen für DICTATOR TBR 14-35 — verbindet Türöffnungsbegrenzer mit wandseitigem BefestigungszubehörKompatibel mit: TBR 14-35Material: Stahl verzinktKompatibilitätDer Bolzen Ø 10 mm verbindet den Türöffnungsbegrenzer TBR 14-35 mit dem wandseitigen Befestigungszubehör (Flansch, Winkel oder Platte). Distanz 25 mm = Standard-Abstand. Für größere Abstände: Bolzen Ø 10 mm, Distanz 45 mm (Art. 205520).Technische DatenEigenschaftWertDurchmesserØ 10 mmDistanz25 mmMaterialStahl verzinktPassend fürTBR 14-35 (Auge Ø 10 mm)Häufige FragenWelchen Bolzen-Durchmesser brauche ich?Ø 10 mm für TBR 14-35 (Auge Ø 10 mm). Ø 8 mm für TB 10-23, TB 14-28, TBP 10-29, TBR 10-28 (Auge Ø 8 mm).Was ist der Unterschied zwischen 25 mm und 45 mm Distanz?Die Distanz bestimmt den Abstand zwischen Türöffnungsbegrenzer und Befestigungszubehör. 25 mm ist Standard, 45 mm für größeren Versatz.
DICTATOR Türöffnungsbegrenzer TBP 10-29 progressiv Hub 250 mm
Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 250 mm, Gesamtlänge eingefahren 360 mm / ausgefahren 610 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 250 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist konzipiert für flucht- und rettungswege, schulen und öffentliche gebäude. Die progressive endlagendämpfung ab ca. 55° sorgt für ein kontrolliertes Abbremsen der Tür. PfB-Prüfbericht für Flucht- und Rettungswege vorhanden. 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zugelassen für Fluchtwege — PfB-Prüfbericht vorhanden, 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche GebäudeMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Zugelassen für: Flucht- und Rettungswege (PfB-geprüft) Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub250 mm Gesamtlänge eingefahren360 mm Gesamtlänge ausgefahren610 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 360 mm, (ausgefahren): 610 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 250 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Flucht- und Rettungswege — Einsatz in Schulen, Krankenhäusern und öffentlichen Gebäuden zulässigCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für flucht- und rettungswege, schulen und öffentliche gebäude mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive endlagendämpfung ab ca. 55°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Ist der TBP 10-29 für Flucht- und Rettungswege zugelassen?Ja, der TBP 10-29 verfügt über einen PfB-Prüfbericht und hat 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Er ist speziell für den Einsatz an Flucht- und Rettungswegen konzipiert. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
DICTATOR Türöffnungsbegrenzer TBR 14-35 regulierbar Hub 300 mm Auge 8 mm
Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 300 mm, Gesamtlänge eingefahren 450 mm / ausgefahren 750 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 300 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, SchwerlastanwendungenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub300 mm Gesamtlänge eingefahren450 mm Gesamtlänge ausgefahren750 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 450 mm, (ausgefahren): 750 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 8 mm (Hub 300 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

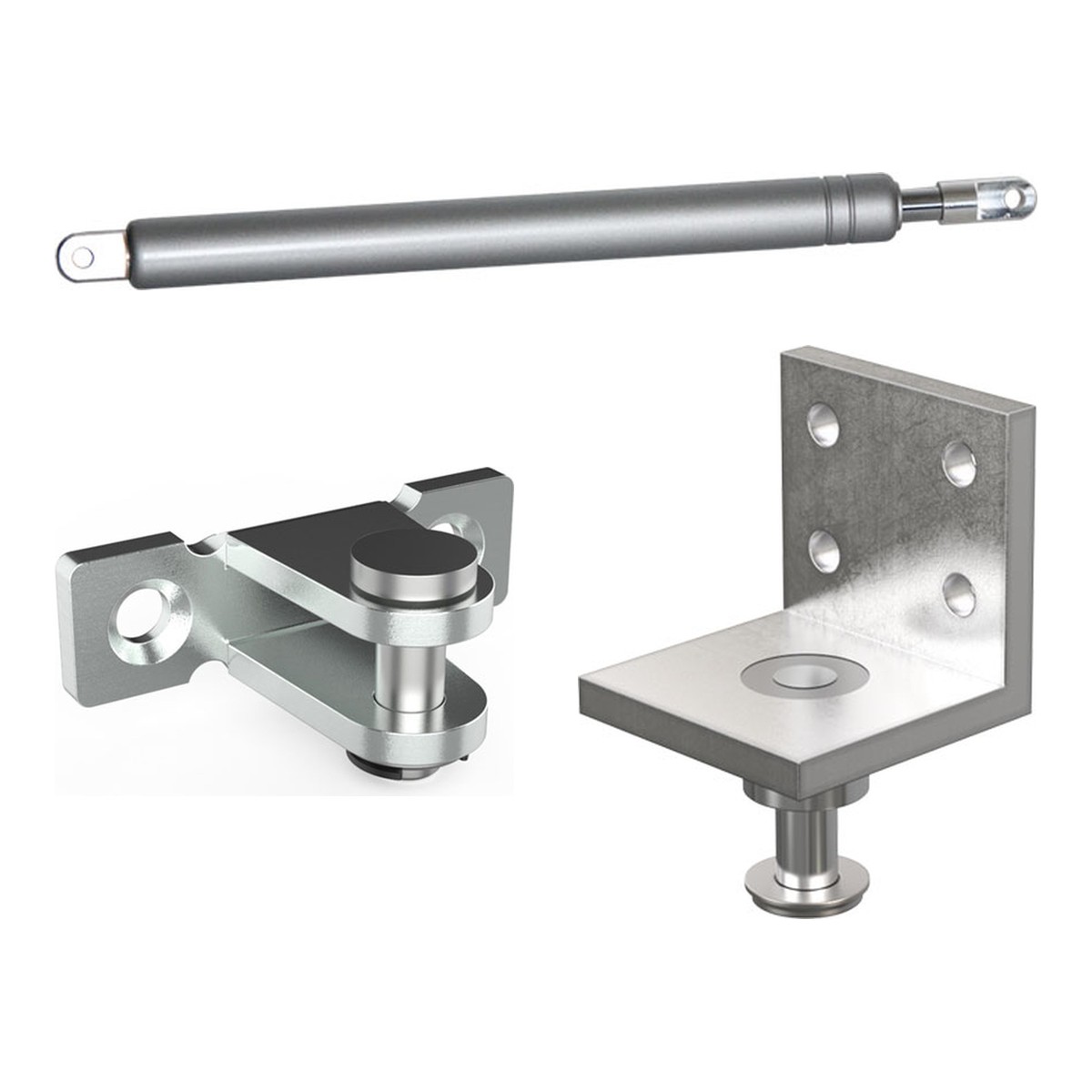

DICTATOR Set TB 10-23 Hub 250 mm mit Feststellung
Kurz & Knapp Komplett-Set: Türöffnungsbegrenzer TB 10-23 Hub 250 mm + Montagezubehör Einsatzbereich: Innentüren und leichte Türen Drei Anbauset-Varianten: Set 1 (Flansch), Set 2 (Winkel 40x40), Set 3 (Winkel 50x40) Mit Feststelleinheit zur Arretierung in geöffneter Position DICTATOR Set TB 10-23 Hub 250 mm mit Feststellung Dieses Komplett-Set enthält einen DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 250 mm sowie das passende Montagezubehör. Der Türöffnungsbegrenzer verfügt über eine Feststelleinheit zur Arretierung der Tür in geöffneter Position. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Das Set ist in drei Varianten erhältlich, die sich in der wandseitigen Befestigung unterscheiden: Vorteile Komplett-SetAlles in einer Bestellung — Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör3 Anbauset-Varianten — passend für verschiedene MontagesituationenKein Zubehör vergessen — alle Komponenten aufeinander abgestimmtGünstiger als Einzelkauf — Set-Preis statt Einzelkomponenten Set-Varianten VarianteInhaltMontage Anbauset 1Flügelböckchen + BefestigungsflanschStandard-Direktmontage an Wand oder Zarge Anbauset 2Flügelböckchen + Befestigungswinkel 40x40 mmAbgesetzte Montage bei größerem Abstand Anbauset 3Flügelböckchen + Befestigungswinkel 50x40 mmFlache Montage bei geringem Platz Häufige FragenWas ist der Unterschied zum Set ohne Feststellung?Die Feststelleinheit hält die Tür in der gewünschten Öffnungsposition fest. Durch leichtes Andrücken wird die Feststellung gelöst.Für welche Türen ist das Set geeignet?Für Innentüren und leichte Türen bis max. 200 kg. Nicht für Flucht-/Rettungswege.Welches Anbauset wähle ich?Anbauset 1 (Flansch): Standard-Direktmontage. Anbauset 2 (Winkel 40×40): abgesetzte Montage. Anbauset 3 (Winkel 50×40): flache Montage.
DICTATOR Türöffnungsbegrenzer TB 14-28 Hub 250 mm
Kurz & Knapp Einsatzbereich: Außentüren, Industrietüren und schwere Türen Hub 250 mm, Gesamtlänge eingefahren 350 mm / ausgefahren 600 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TB 14-28 mit Hub 250 mm Der DICTATOR Türöffnungsbegrenzer TB 14-28 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TB 14-28 ist konzipiert für außentüren, industrietüren und schwere türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Außentüren, Industrietüren, schwere TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120° Technische Daten EigenschaftWert BaureiheTB 14-28 Hub250 mm Gesamtlänge eingefahren350 mm Gesamtlänge ausgefahren600 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 28 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A und V4A (ab Hub 300 mm) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 350 mm, (ausgefahren): 600 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TB 14-28 mit Auge Ø 8 mm (Hub 250 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 14-28 geeignet?Der TB 14-28 ist ausgelegt für außentüren, industrietüren und schwere türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

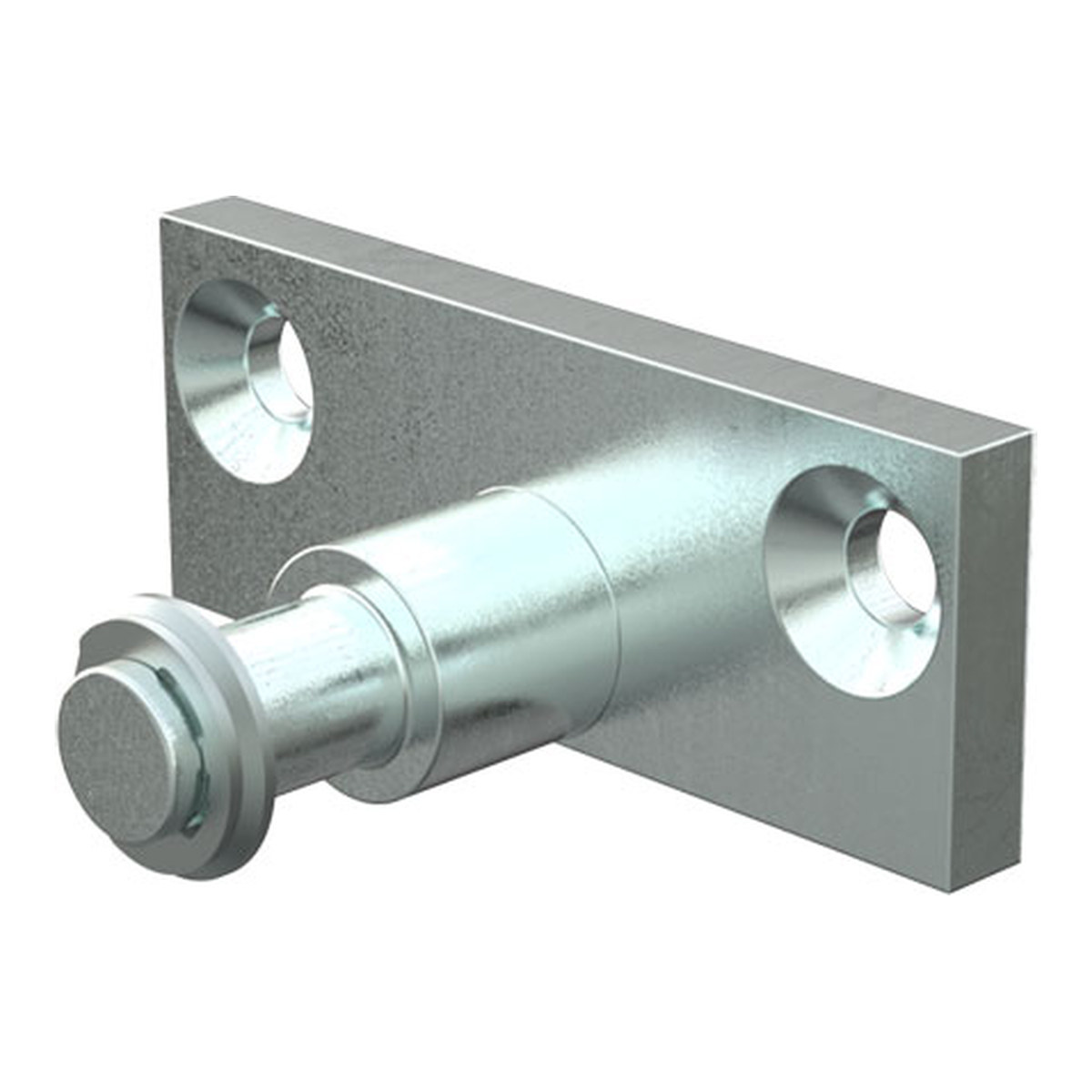

DICTATOR Befestigungsflansch TB 65×25 mm Ø 10, verzinkt
Kurz & KnappBefestigungsflansch zur wandseitigen Direktmontage — speziell für DICTATOR TBR 14-35 mit Auge Ø 10 mmKompatibel mit: TBR 14-35Material: Stahl verzinktKompatibilitätDer Befestigungsflansch 65×25 mm ist ausschließlich für Türöffnungsbegrenzer mit Auge Ø 10 mm geeignet — das betrifft die Baureihe TBR 14-35. Für Modelle mit Auge Ø 8 mm (TB 10-23, TB 14-28, TBP 10-29, TBR 10-28) verwenden Sie den Befestigungsflansch Ø 42 mm (Art. 205261).Technische DatenEigenschaftWertMaße65×25 mmAugeØ 10 mmMaterialStahl verzinktMontageWandseitig / ZargePassend fürTBR 14-35 (alle Hublängen)Häufige FragenFür welche Türöffnungsbegrenzer passt dieser Flansch?Für alle DICTATOR TBR 14-35 Modelle mit Auge Ø 10 mm (Hub 250–550 mm).Was ist der Unterschied zum Befestigungsflansch Ø 42 mm?Der Flansch Ø 42 mm hat Auge Ø 8 mm und passt zu TB 10-23, TB 14-28, TBP 10-29 und TBR 10-28. Dieser Flansch (65×25 mm) hat Auge Ø 10 mm und passt nur zum TBR 14-35.Kann ich den Flansch auch an der Zarge montieren?Ja, der Flansch eignet sich für die Direktmontage an Wand oder Zarge.
DICTATOR Türöffnungsbegrenzer TB 14-28 Hub 200 mm beidseitige Dämpfung
Kurz & KnappTüröffnungsbegrenzer mit beidseitiger Dämpfung — dämpft in beiden DrehrichtungenBaureihe TB 14-28 für mittlere und schwere Türen, Hub 200 mmStandard-Dämpfung ab ca. 40° ÖffnungswinkelMaterial: Stahl lackiert RAL 9006 seidenmatt, Befestigung verzinktIdeal für Pendeltüren und Türen mit beidseitiger ÖffnungDICTATOR Türöffnungsbegrenzer TB 14-28 Hub 200 mm mit beidseitiger DämpfungDieser Türöffnungsbegrenzer der Baureihe TB 14-28 verfügt über eine beidseitige Dämpfung — er bremst die Tür sowohl beim Öffnen als auch beim Schließen kontrolliert ab. Damit eignet er sich besonders für Pendeltüren oder Durchgangstüren, die in beide Richtungen geöffnet werden.Die Standard-Dämpfung setzt ab ca. 40° Öffnungswinkel ein. Der Dämpfungsbeginn kann durch Reduzierung der Ölfüllmenge angepasst werden. Mit einer Hublänge von 200 mm deckt dieses Modell ein breites Einsatzspektrum ab.Vorteile beidseitige DämpfungDämpfung in beide Richtungen — ideal für Pendeltüren und DurchgangstürenSchutz beidseitig — verhindert Aufschlagen der Tür in beide ÖffnungsrichtungenRobuste Konstruktion — Stahl RAL 9006, hartverchromte KolbenstangeMax. 200 kg Türgewicht — auch für schwere DurchgangstürenEinsatzbereichPrimärer Einsatz: Pendeltüren, DurchgangstürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Besonderheit: Beidseitige Dämpfung — schützt bei Öffnung in beide RichtungenTechnische DatenEigenschaftWertBaureiheTB 14-28Hublänge200 mmLänge eingefahren310 mmLänge ausgefahren510 mmØ Kolbenstange14 mmØ Zylinder28 mmØ Auge8 mmMaterialStahl lackiert RAL 9006DämpfungBeidseitig, ab ca. 40°Max. Türgewicht200 kgMaterial & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A und V4A (ab Hub 300 mm) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 300 mm, (ausgefahren): 500 mm.Bei Pendeltüren auf ausreichenden Freiraum für beidseitigen Schwenkbereich achtenLieferumfangEnthalten:Türöffnungsbegrenzer TB 14-28 mit Auge Ø 8 mm (Hub 200 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen.Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölGeeignet für Pendeltüren nach BauordnungsrechtCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen DauerbetriebHäufige FragenWas bedeutet „beidseitige Dämpfung"?Der Türöffnungsbegrenzer dämpft die Tür in beide Richtungen — ideal für Pendeltüren und Durchgangstüren, die in beide Richtungen aufschlagen können.Für welche Türen ist die beidseitige Variante geeignet?Für Pendeltüren, Durchgangstüren und alle Türen mit beidseitigem Öffnungswinkel. Max. Türgewicht 200 kg.Kann ich den TB 14-28 beidseitig auch mit einem Obentürschließer kombinieren?Ja, ab Hub 300 mm ist eine Kombination mit Obentürschließer möglich. Dafür TB-OTS Befestigungszubehör verwenden.Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

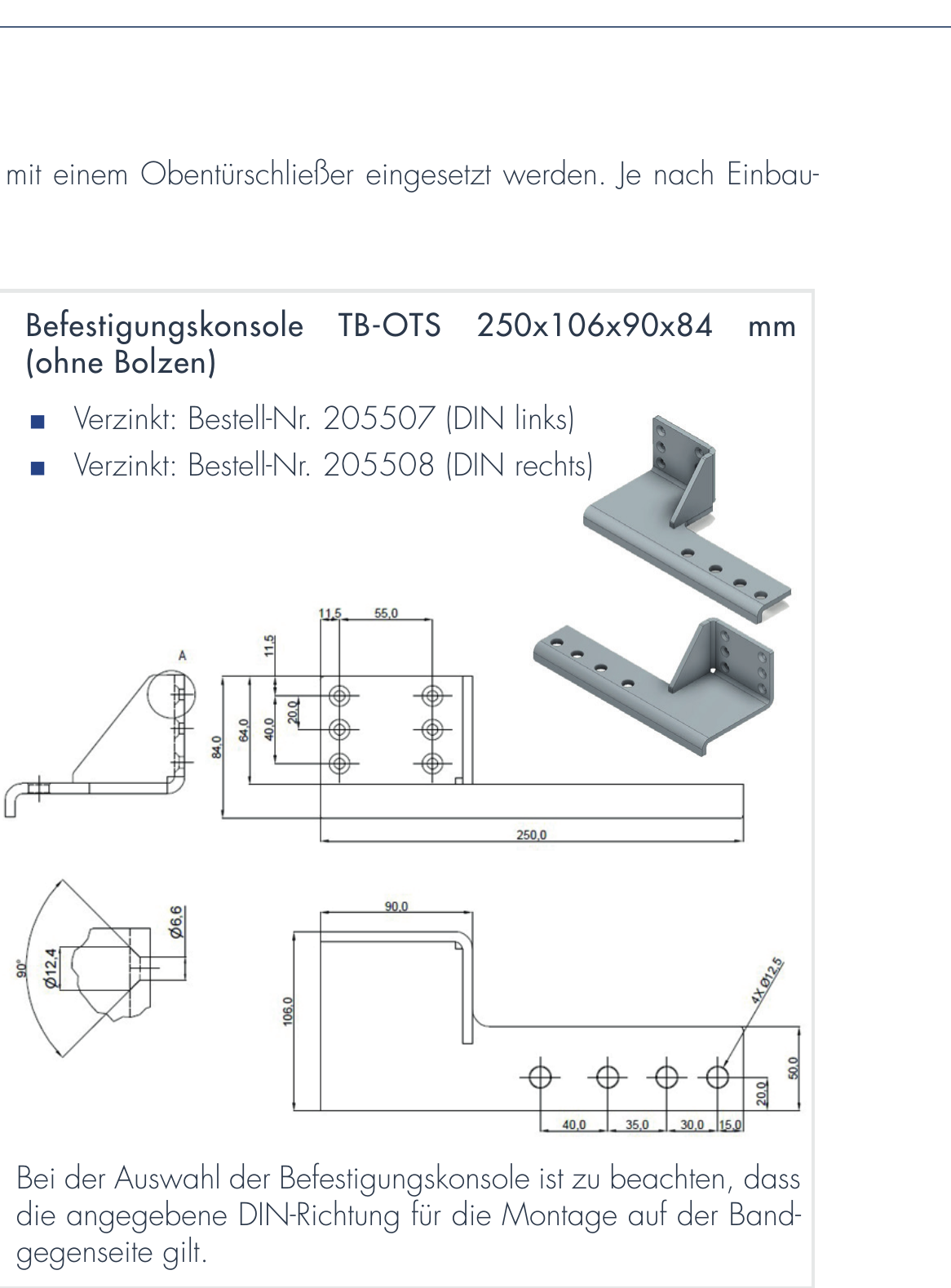

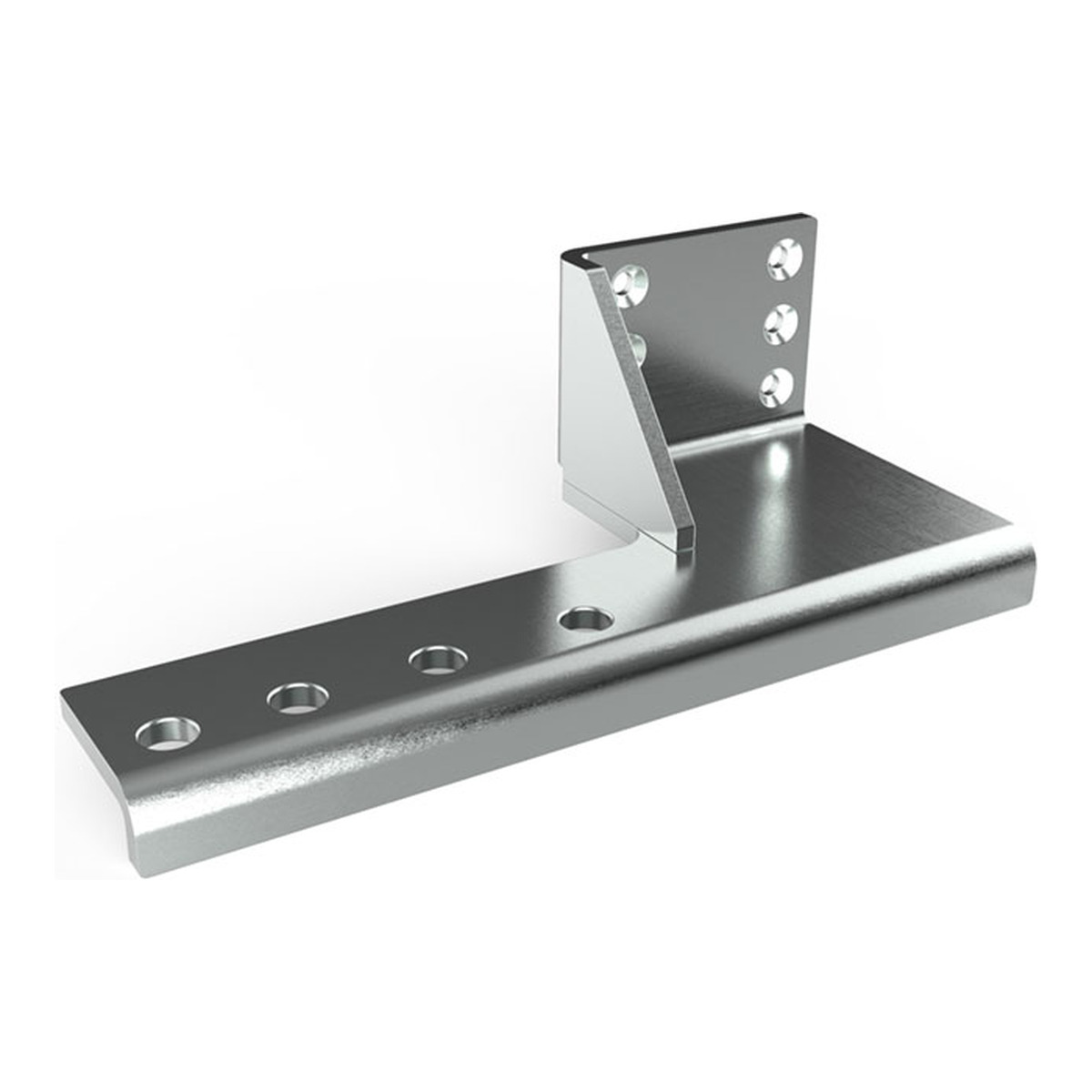

DICTATOR Befestigungskonsole TB-OTS DIN rechts, verzinkt
Kurz & KnappSpezialkonsole für die Kombination von Türöffnungsbegrenzer und Obentürschließer — DIN rechtsKompatibel mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit ObentürschließerMaterial: Stahl verzinktKompatibilitätDie Befestigungskonsole TB-OTS ermöglicht die gleichzeitige Montage eines DICTATOR Türöffnungsbegrenzers zusammen mit einem Obentürschließer (OTS) auf der Bandseite. Ausführung DIN rechts. Kombinierbar mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer. Wichtig: Für DIN links siehe Art. 205507.Technische DatenEigenschaftWertAusführungDIN rechtsMaterialStahl verzinktFunktionKombination TB + ObentürschließerPassend fürTB 14-28 / TBP 10-29 (Hub 300/400 mm)Häufige FragenWann brauche ich die TB-OTS Konsole?Wenn Sie einen DICTATOR Türöffnungsbegrenzer zusammen mit einem Obentürschließer an derselben Tür montieren wollen.Welche Türöffnungsbegrenzer sind OTS-kombinierbar?TB 14-28 (Hub 300 und 400 mm) und TBP 10-29 (Hub 300 und 400 mm). TB 10-23 und TBR-Modelle sind nicht OTS-kombinierbar.Was ist der Unterschied zwischen DIN links und DIN rechts?Die Konsole ist seitenspezifisch. DIN links (Art. 205507) für links angeschlagene Türen, DIN rechts (Art. 205508) für rechts angeschlagene.

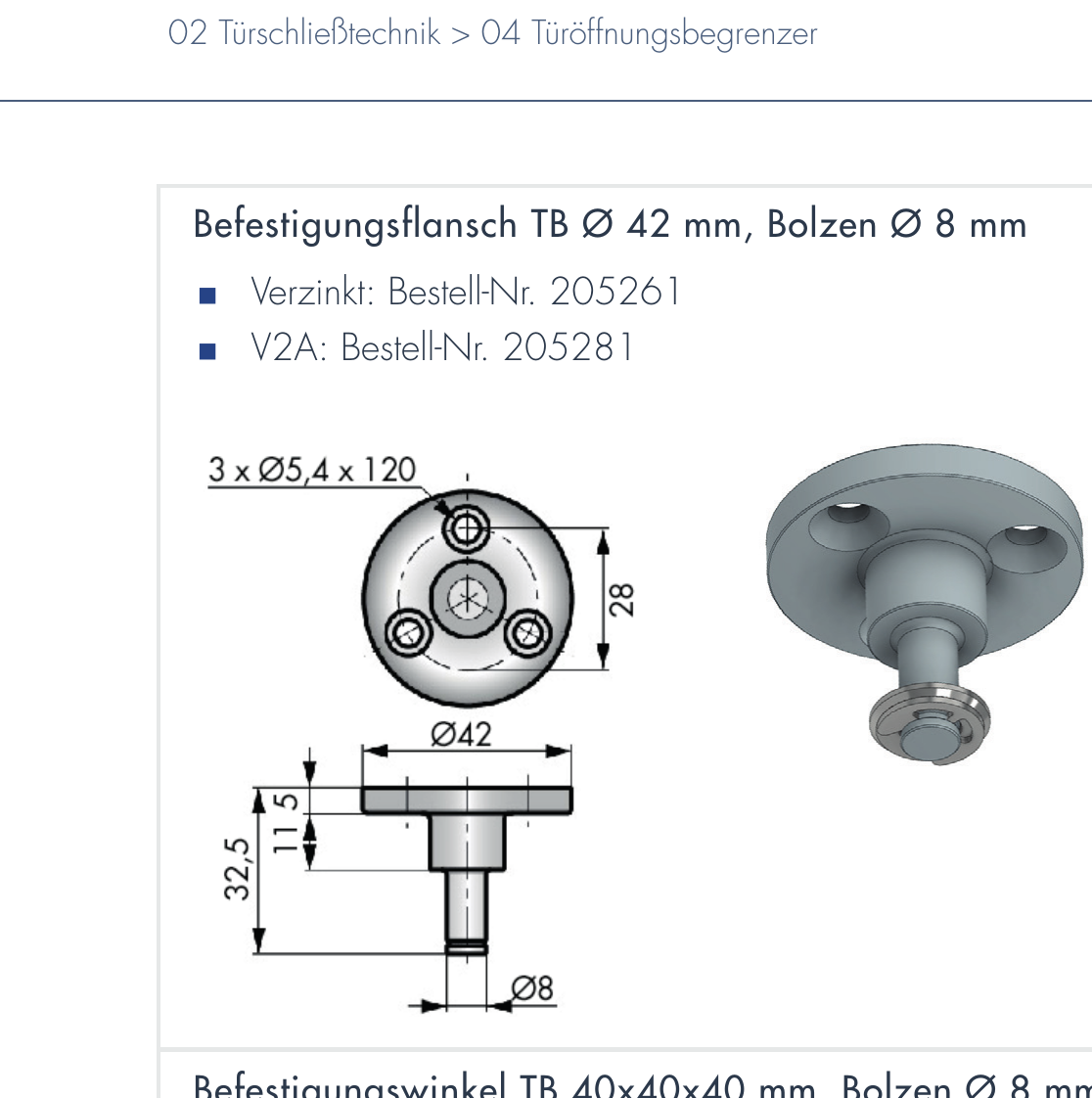

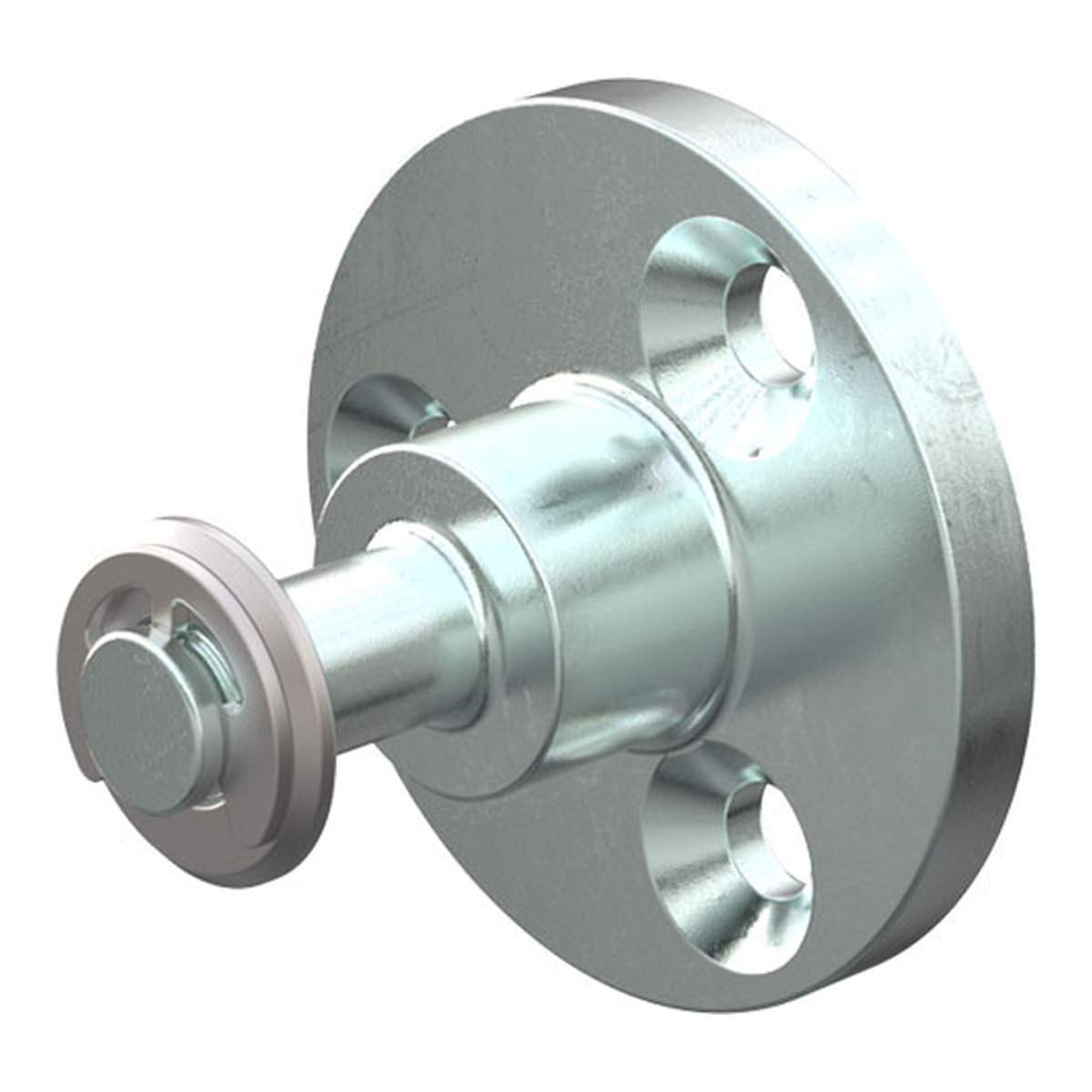

DICTATOR Befestigungsflansch TB Ø 42 mm, verzinkt
Kurz & KnappStandard-Befestigungsflansch für alle DICTATOR Türöffnungsbegrenzer mit Auge Ø 8 mmKompatibel mit: TB 10-23, TB 14-28, TBP 10-29, TBR 10-28Material: Stahl verzinktKompatibilitätDer Befestigungsflansch Ø 42 mm ist der Standard-Flansch für alle Türöffnungsbegrenzer mit Auge Ø 8 mm: TB 10-23, TB 14-28, TBP 10-29, TBR 10-28. Für den TBR 14-35 (Auge Ø 10 mm) benötigen Sie den größeren Flansch 65×25 mm (Art. 205469).Technische DatenEigenschaftWertDurchmesser42 mmAugeØ 8 mmMaterialStahl verzinktMontageWandseitig / ZargePassend fürTB 10-23, TB 14-28, TBP 10-29, TBR 10-28Häufige FragenFür welche Türöffnungsbegrenzer passt dieser Flansch?Für alle DICTATOR Modelle mit Auge Ø 8 mm: TB 10-23, TB 14-28, TBP 10-29, TBR 10-28.Passt der Flansch auch zum TBR 14-35?Nein, der TBR 14-35 hat Auge Ø 10 mm. Verwenden Sie dafür den Befestigungsflansch 65×25 mm (Art. 205469).Welches Befestigungsmaterial wird benötigt?Dübel und Schrauben sind bauseits bereitzustellen.

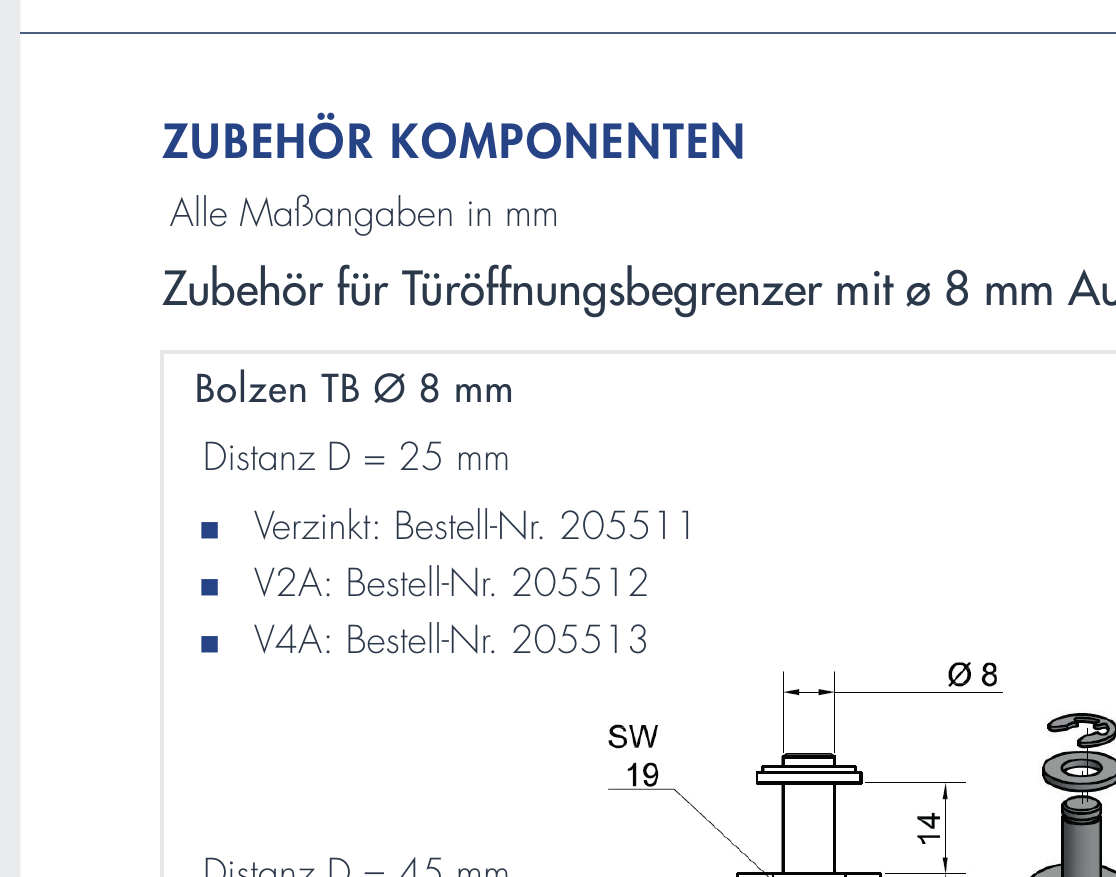

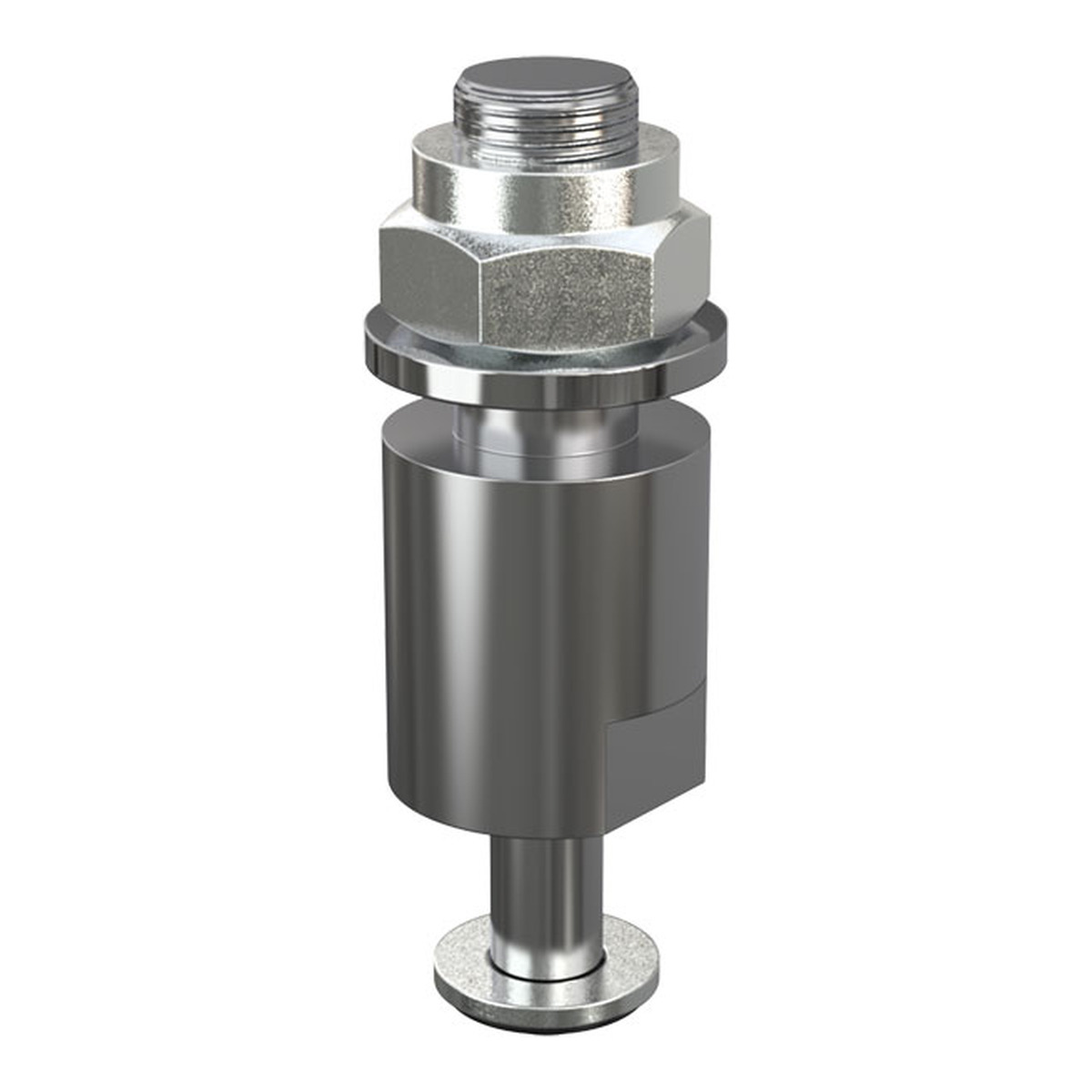

DICTATOR Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt
Kurz & KnappStandard-Verbindungsbolzen für DICTATOR Türöffnungsbegrenzer mit Auge Ø 8 mmKompatibel mit: TB 10-23, TB 14-28, TBP 10-29, TBR 10-28Material: Stahl verzinktKompatibilitätDer Bolzen Ø 8 mm verbindet die Türöffnungsbegrenzer TB 10-23, TB 14-28, TBP 10-29, TBR 10-28 mit dem wandseitigen Befestigungszubehör. Distanz 25 mm = Standard-Abstand. Für größere Abstände: Bolzen Ø 8 mm, Distanz 45 mm (Art. 205514).Technische DatenEigenschaftWertDurchmesserØ 8 mmDistanz25 mmMaterialStahl verzinktPassend fürTB 10-23, TB 14-28, TBP 10-29, TBR 10-28Häufige FragenWelchen Bolzen-Durchmesser brauche ich?Ø 8 mm für Modelle mit Auge Ø 8 mm: TB 10-23, TB 14-28, TBP 10-29, TBR 10-28. Ø 10 mm für TBR 14-35 (Auge Ø 10 mm).Was ist der Unterschied zwischen 25 mm und 45 mm Distanz?25 mm ist Standard-Abstand, 45 mm für größeren Versatz bei dickeren Zargen oder Verkleidungen.

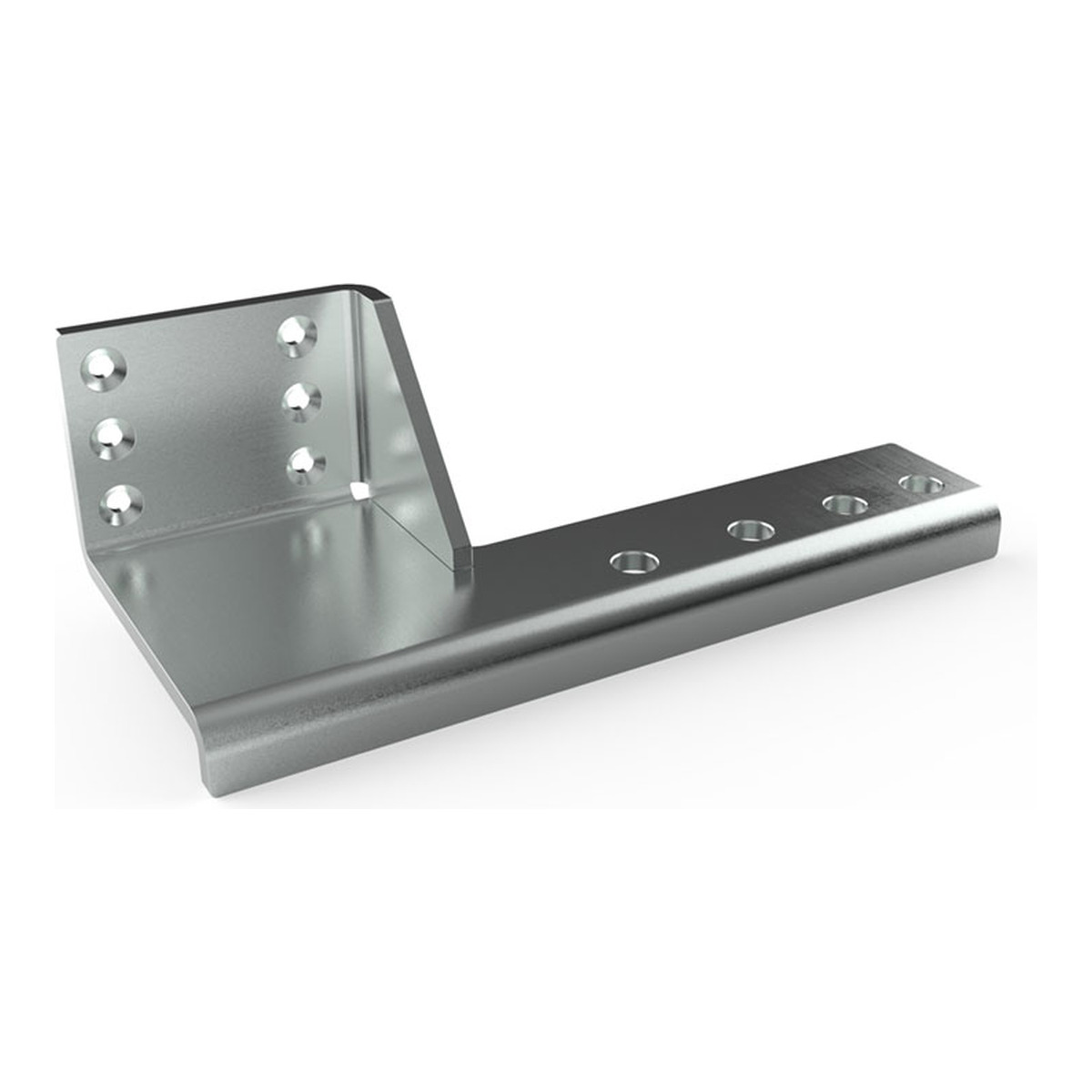

DICTATOR Befestigungskonsole TB-OTS DIN links, verzinkt
Kurz & KnappSpezialkonsole für die Kombination von Türöffnungsbegrenzer und Obentürschließer — DIN linksKompatibel mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit ObentürschließerMaterial: Stahl verzinktKompatibilitätDie Befestigungskonsole TB-OTS ermöglicht die gleichzeitige Montage eines DICTATOR Türöffnungsbegrenzers zusammen mit einem Obentürschließer (OTS) auf der Bandseite. Ausführung DIN links. Kombinierbar mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer. Wichtig: Für DIN rechts siehe Art. 205508.Technische DatenEigenschaftWertAusführungDIN linksMaterialStahl verzinktFunktionKombination TB + ObentürschließerPassend fürTB 14-28 / TBP 10-29 (Hub 300/400 mm)Häufige FragenWann brauche ich die TB-OTS Konsole?Wenn Sie einen DICTATOR Türöffnungsbegrenzer zusammen mit einem Obentürschließer an derselben Tür montieren wollen.Welche Türöffnungsbegrenzer sind OTS-kombinierbar?TB 14-28 (Hub 300 und 400 mm) und TBP 10-29 (Hub 300 und 400 mm). TB 10-23 und TBR-Modelle sind nicht OTS-kombinierbar.Was ist der Unterschied zwischen DIN links und DIN rechts?Die Konsole ist seitenspezifisch. DIN links (Art. 205507) für links angeschlagene Türen, DIN rechts (Art. 205508) für rechts angeschlagene.
DICTATOR Türöffnungsbegrenzer TB 10-23 Hub 250 mm verlängert
Kurz & Knapp Einsatzbereich: Innentüren und leichte Türen Hub 250 mm, Gesamtlänge eingefahren 350 mm / ausgefahren 600 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° Verlängerte AusführungDie verlängerte Variante hat bei gleichem Hub (250 mm) einen längeren Zylinder (Gesamtlänge eingefahren 400 mm statt 350 mm). Vorteil: Größerer Montageabstand zwischen Befestigungspunkten möglich — ideal wenn der Feststellpunkt weiter vom Türband entfernt liegen soll. DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 250 mm Der DICTATOR Türöffnungsbegrenzer TB 10-23 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Innentüren, leichte TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°OTS-Kombination: Nein — für OTS-Betrieb TB 14-28 oder TBP 10-29 verwenden Technische Daten EigenschaftWert BaureiheTB 10-23 Hub250 mm Gesamtlänge eingefahren350 mm Gesamtlänge ausgefahren600 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 23 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 23 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 400 mm, (ausgefahren): 650 mm.Nicht mit Obentürschließern kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TB 10-23 mit Auge Ø 8 mm (Hub 250 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWichtige HinweiseNicht mit Obentürschließern (OTS) kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenDämpfungsbeginn anpassbar: Durch Reduzierung der Ölfüllmenge lässt sich der Beginn der Endlagendämpfung verzögernAuch in V2A und V4A erhältlich — auf AnfrageWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 10-23 geeignet?Der TB 10-23 ist ausgelegt für innentüren und leichte türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
