DICTATOR Türöffnungsbegrenzer TB 10-23 Hub 200 mm Doppelfeststellung

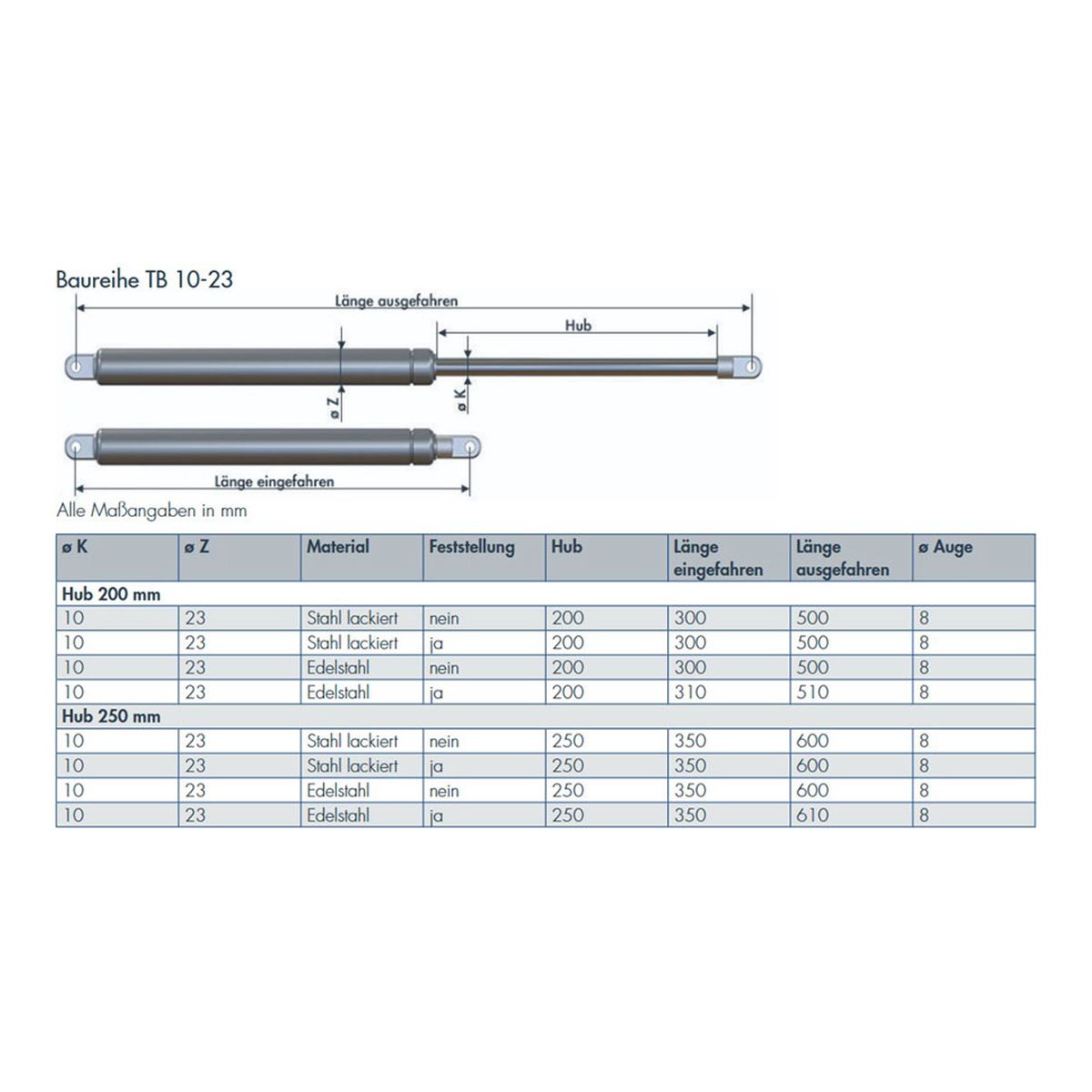

Kurz & Knapp Einsatzbereich: Innentüren und leichte Türen Hub 150 mm, Gesamtlänge eingefahren 281 mm / ausgefahren 431 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° Stärke 2 — Mittlere DämpfungDie Stärke 2 bietet eine verstärkte Dämpfung für mittelschwere Innentüren. Für leichte Türen Stärke 1, für schwere Türen bis 200 kg Stärke 3 wählen. DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 150 mm Der DICTATOR Türöffnungsbegrenzer TB 10-23 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Mit verstärkter Endlagendämpfung für Anwendungen, die eine stärkere Abbremsung erfordern. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Innentüren, leichte TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°OTS-Kombination: Nein — für OTS-Betrieb TB 14-28 oder TBP 10-29 verwenden Technische Daten EigenschaftWert BaureiheTB 10-23 Hub150 mm Gesamtlänge eingefahren281 mm Gesamtlänge ausgefahren431 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 23 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 23 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 281 mm, (ausgefahren): 431 mm.Nicht mit Obentürschließern kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TB 10-23 mit Auge Ø 8 mm (Hub 150 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWichtige HinweiseNicht mit Obentürschließern (OTS) kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenDämpfungsbeginn anpassbar: Durch Reduzierung der Ölfüllmenge lässt sich der Beginn der Endlagendämpfung verzögernAuch in V2A und V4A erhältlich — auf AnfrageWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 10-23 geeignet?Der TB 10-23 ist ausgelegt für innentüren und leichte türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

KWS 1011 Türfeststeller Wandbefestigung Mechanischer Türfeststeller mit Fanghaken und abschaltbarer Feststellfunktion. Wandmontage mit Befestigungslasche. Für Drehtüren bis 60 kg. Fussbetätigung. Kurz & Knapp Mechanischer Fanghaken-Türfeststeller mit Wandbefestigung Feststellfunktion ausstellbar — umschaltbar zwischen Feststeller und Türpuffer Fussbetätigung, max. Türgewicht 60 kg Material: Aluminium, Rollenkloben Stahl oder Edelstahl-Rostfrei Befestigungslasche mit 2 Schrauben und Dübeln an Wand Kompatibel mit Türschließern Produktbeschreibung Der KWS 1011 ist ein mechanischer Türfeststeller mit Fanghaken für die Wandmontage. Die Befestigungslasche wird mit 2 Schrauben in Verbindung mit Dübeln an der Wand befestigt. Der Türfeststeller wird auf die Lasche aufgesteckt und mit 2 Schrauben gesichert. Der Rollenkloben wird an der Tür montiert. Die Feststellfunktion ist ausstellbar: Im aktiven Modus arretiert der Fanghaken die Tür in geöffneter Position. Im deaktivierten Modus wirkt der KWS 1011 ausschließlich als Türpuffer mit gefedertem Gummipuffer. Die Betätigung erfolgt per Fuß. Durch die Wandmontage eignet sich der KWS 1011 besonders für Situationen, in denen eine Bodenmontage nicht möglich oder nicht gewünscht ist. Der Feststeller ist mit Türschließern kombinierbar und für Türen bis 60 kg ausgelegt. Funktionsprinzip Der KWS 1011 arbeitet mit einem mechanischen Fanghaken, der den an der Tür montierten Rollenkloben greift und die Tür in geöffneter Position fixiert. Arretierung aktiv: Beim Öffnen der Tür rastet der Fanghaken am Rollenkloben ein. Die Tür wird in geöffneter Position gehalten. Arretierung deaktiviert: Die Feststellfunktion ist ausgestellt. Der Feststeller wirkt nur noch als Türpuffer und dämpft das Aufschlagen der Tür gegen die Wand. Fussbetätigung: Lösen und Aktivieren des Fanghakens erfolgt per Fuß, ohne Bücken. Der gefederte Gummipuffer schützt Türblatt und Wand zuverlässig vor Beschädigungen. Vorteile Wandmontage — Keine Bodenbohrungen erforderlich, ideal wenn der Boden nicht bearbeitet werden kann oder soll Ausstellbare Feststellfunktion — Umschaltung zwischen Feststeller und reinem Türpuffer Einfache Montage — Befestigungslasche mit 2 Schrauben/Dübeln an Wand, Feststeller aufstecken und verschrauben Fussbetätigung — Komfortable Bedienung ohne Bücken Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Kompakte Bauform — Dezente Wandmontage, 0,730 kg Eigengewicht Einsatzbereich Der KWS 1011 eignet sich für Drehtüren bis 60 kg in folgenden Anwendungsbereichen: Gebäude-Innentüren, bei denen eine Bodenmontage nicht möglich ist Räume mit empfindlichen Bodenbelägen oder Fußbodenheizung Büro- und Verwaltungsgebäude mit leichten bis mittelschweren Türen Schulen, Kindergärten und Pflegeeinrichtungen Nachrüstungen, bei denen nur die Wand als Befestigungspunkt zur Verfügung steht Hinweis: Die Wandbefestigung erfordert eine tragfähige Wand. Die maximale Türbelastung von 60 kg liegt unter den Bodenmodellen (100 kg). Technische Daten EigenschaftWert TypTürfeststeller mit Fanghaken, Wandbefestigung Montage FeststellerWandmontage (Befestigungslasche mit 2 Schrauben/Dübeln) Montage GegenseiteRollenkloben an Tür BetätigungFussbetätigung Max. Türgewicht60 kg FeststellfunktionAusstellbar Türschließer-kompatibelJa PufferGummi gefedert, schwarz Gewicht0,730 kg Material & Oberflächen Aluminium AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz einbrennlackiert .10Dunkelbraun einbrennlackiert .70Farbig pulverbeschichtet .31KWS 1 silberfarbig eloxiert .32KWS 2 neusilberfarbig eloxiert .33KWS 3 messingfarbig eloxiert .47KWS 5 dunkelbraun eloxiert Rollenkloben: Stahl oder Edelstahl-Rostfrei. Montagehinweise Befestigungslasche (Wandmontage) Die Befestigungslasche wird mit 2 Schrauben in Verbindung mit Dübeln an der Wand befestigt. Die Wand muss tragfähig sein und die Befestigungspunkte müssen die auftretenden Kräfte sicher aufnehmen können. Türfeststeller Der Türfeststeller wird auf die montierte Befestigungslasche aufgesteckt und mit 2 Schrauben gesichert. Die Höhe des Feststellers muss auf den Rollenkloben an der Tür abgestimmt sein. Rollenkloben (Türmontage) Der Rollenkloben wird am unteren Türblatt befestigt. Positionierung so wählen, dass der Fanghaken den Rollenkloben bei gewünschtem Öffnungswinkel sicher greift. Lieferumfang 1× KWS 1011 Türfeststeller mit Fanghaken 1× Befestigungslasche für Wandmontage 1× Rollenkloben (Stahl oder Edelstahl-Rostfrei je nach Ausführung) 1× Gummipuffer gefedert, schwarz Befestigungsmaterial (Schrauben) Einsatz mit Türschließer Der KWS 1011 ist mit Türschließern kombinierbar. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch Deaktivieren der Feststellfunktion oder manuelles Lösen per Fuß schließt die Tür selbsttätig über den Türschließer. Hinweis: Aufgrund der maximalen Türbelastung von 60 kg ist der KWS 1011 für leichte bis mittelschwere Türen mit Türschließer geeignet. Für schwerere Türen empfehlen sich die Bodenmodelle KWS 1009 oder KWS 1010 (bis 100 kg). Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Tragfähigkeit der Wand vor Montage prüfen Häufige Fragen zum KWS 1011 Warum Wandmontage statt Bodenmontage?Der KWS 1011 eignet sich, wenn der Boden nicht gebohrt werden kann oder soll — z. B. bei Fußbodenheizung, empfindlichen Bodenbelägen oder Mietverhältnissen mit Einschränkungen bei Bodeneingriffen. Warum nur 60 kg statt 100 kg wie die Bodenmodelle?Die Wandbefestigung überträgt die Kräfte über die Befestigungslasche in die Wand. Die maximale Belastung ist konstruktionsbedingt geringer als bei einer Bodenmontage mit Steindolle oder Aufschraubmontage. Welche Wandtypen sind geeignet?Die Wand muss tragfähig sein. Massivwände (Mauerwerk, Beton) sind ideal. Bei Leichtbauwänden (Gipskarton) ist die Tragfähigkeit zu prüfen und gegebenenfalls sind spezielle Dübel erforderlich. Ist die Feststellfunktion abschaltbar?Ja. Die Feststellfunktion des KWS 1011 ist ausstellbar. Im deaktivierten Modus wirkt der Feststeller ausschließlich als Türpuffer. Kann der KWS 1011 nachgerüstet werden?Ja. Die Wandmontage mit Befestigungslasche erfordert lediglich 2 Bohrungen in der Wand. Besonders geeignet für Nachrüstungen. Funktioniert der KWS 1011 mit Türschließern?Ja. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers. Beachten Sie die maximale Türbelastung von 60 kg. Gibt es den KWS 1011 auch in Messing oder Edelstahl?Der KWS 1011 ist ausschließlich in Aluminium erhältlich. Für Messing- oder Edelstahl-Ausführungen mit Fanghaken eignen sich die Bodenmodelle KWS 1009 und KWS 1010. Ist der Gummipuffer austauschbar?Der gefederte Gummipuffer ist schwarz und in den Feststeller integriert. Kaufberatung: Türfeststeller wählen Wand- oder Bodenmontage — welche Variante passt?Wandmontage (KWS 1011) ist die Lösung, wenn der Boden nicht bearbeitet werden kann. Bodenmontage (KWS 1009 mit Steindolle, KWS 1010 zum Aufschrauben) bietet höhere Tragfähigkeit bis 100 kg und mehr Materialvarianten. Welcher Feststeller für leichte Bürotüren?Für Türen bis 60 kg ist der KWS 1011 mit Wandmontage eine kompakte Lösung. Alternativ eignen sich die Tretbolzen-Modelle KWS 1040–1042 mit Bodenbuchse. Türfeststeller mit Fanghaken oder Magnet?Fanghaken-Feststeller wie der KWS 1011 halten die Tür rein mechanisch ohne Strom. Magnet-Türfeststeller (z. B. KWS 1018) bieten stufenlose Feststellung. Fanghaken fixieren die Tür in einer definierten Position, Magnete in beliebiger Position. Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Welche Alternative für Türen über 60 kg?Für schwerere Türen empfehlen sich die Bodenmodelle: KWS 1009 (Steindolle, 100 kg), KWS 1010 (Aufschrauben, 100 kg) oder die Tretbolzen KWS 1040–1042 (Bodenbuchse, 100 kg). Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 mit Feststelleinheit. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 300 mm, Gesamtlänge eingefahren 450 mm / ausgefahren 750 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 300 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist konzipiert für flucht- und rettungswege, schulen und öffentliche gebäude. Die progressive endlagendämpfung ab ca. 55° sorgt für ein kontrolliertes Abbremsen der Tür. PfB-Prüfbericht für Flucht- und Rettungswege vorhanden. 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Kombination mit DICTATOR Obertürschließer OTS möglich (bei Hub 300 mm). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zugelassen für Fluchtwege — PfB-Prüfbericht vorhanden, 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche GebäudeMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Zugelassen für: Flucht- und Rettungswege (PfB-geprüft)OTS-Kombination: Ja — gleichzeitiger Betrieb mit Obentürschließer möglich Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub300 mm Gesamtlänge eingefahren450 mm Gesamtlänge ausgefahren750 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 460 mm, (ausgefahren): 760 mm.Bei Kombination mit Obentürschließer: TB-OTS Befestigungskonsole oder TB-OTS Winkel verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 300 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Flucht- und Rettungswege — Einsatz in Schulen, Krankenhäusern und öffentlichen Gebäuden zulässigCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für flucht- und rettungswege, schulen und öffentliche gebäude mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive endlagendämpfung ab ca. 55°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Ist der TBP 10-29 für Flucht- und Rettungswege zugelassen?Ja, der TBP 10-29 verfügt über einen PfB-Prüfbericht und hat 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Er ist speziell für den Einsatz an Flucht- und Rettungswegen konzipiert. Kann der Türöffnungsbegrenzer mit einem Obertürschließer kombiniert werden?Ja, der TBP 10-29 mit Hub 300 mm ist mit dem DICTATOR Obertürschließer OTS kombinierbar. Die Montage erfolgt parallel auf der Bandseite der Tür. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)OTS-Kombination: Befestigungskonsole TB-OTS DIN links (Art. 205507) oder DIN rechts (Art. 205508)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

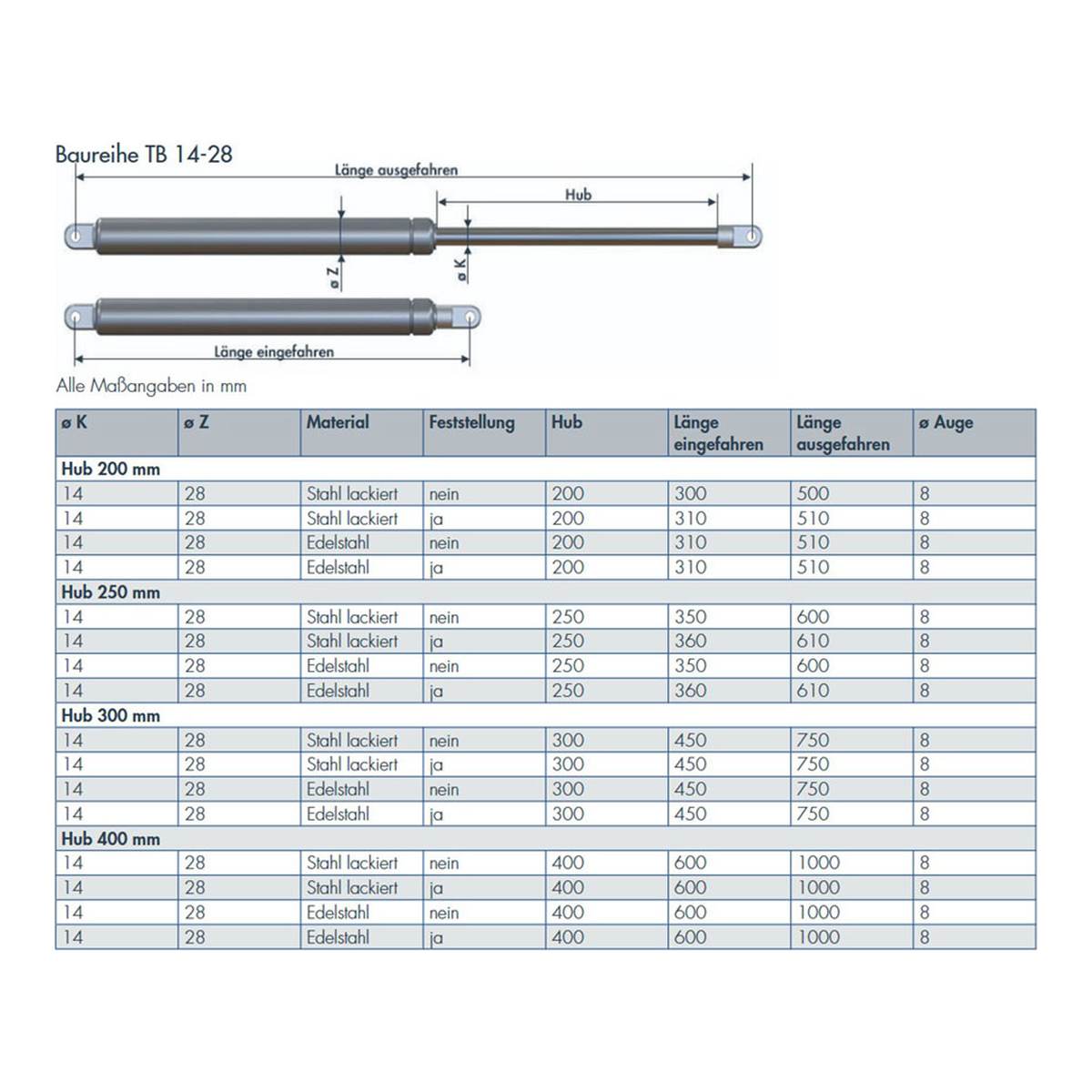

Kurz & KnappTüröffnungsbegrenzer mit beidseitiger Dämpfung — dämpft in beiden DrehrichtungenBaureihe TB 14-28 für mittlere und schwere Türen, Hub 200 mmStandard-Dämpfung ab ca. 40° ÖffnungswinkelMaterial: Stahl lackiert RAL 9006 seidenmatt, Befestigung verzinktIdeal für Pendeltüren und Türen mit beidseitiger ÖffnungDICTATOR Türöffnungsbegrenzer TB 14-28 Hub 200 mm mit beidseitiger DämpfungDieser Türöffnungsbegrenzer der Baureihe TB 14-28 verfügt über eine beidseitige Dämpfung — er bremst die Tür sowohl beim Öffnen als auch beim Schließen kontrolliert ab. Damit eignet er sich besonders für Pendeltüren oder Durchgangstüren, die in beide Richtungen geöffnet werden.Die Standard-Dämpfung setzt ab ca. 40° Öffnungswinkel ein. Der Dämpfungsbeginn kann durch Reduzierung der Ölfüllmenge angepasst werden. Mit einer Hublänge von 200 mm deckt dieses Modell ein breites Einsatzspektrum ab.Vorteile beidseitige DämpfungDämpfung in beide Richtungen — ideal für Pendeltüren und DurchgangstürenSchutz beidseitig — verhindert Aufschlagen der Tür in beide ÖffnungsrichtungenRobuste Konstruktion — Stahl RAL 9006, hartverchromte KolbenstangeMax. 200 kg Türgewicht — auch für schwere DurchgangstürenEinsatzbereichPrimärer Einsatz: Pendeltüren, DurchgangstürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Besonderheit: Beidseitige Dämpfung — schützt bei Öffnung in beide RichtungenTechnische DatenEigenschaftWertBaureiheTB 14-28Hublänge200 mmLänge eingefahren310 mmLänge ausgefahren510 mmØ Kolbenstange14 mmØ Zylinder28 mmØ Auge8 mmMaterialStahl lackiert RAL 9006DämpfungBeidseitig, ab ca. 40°Max. Türgewicht200 kgMaterial & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A und V4A (ab Hub 300 mm) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 300 mm, (ausgefahren): 500 mm.Bei Pendeltüren auf ausreichenden Freiraum für beidseitigen Schwenkbereich achtenLieferumfangEnthalten:Türöffnungsbegrenzer TB 14-28 mit Auge Ø 8 mm (Hub 200 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen.Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölGeeignet für Pendeltüren nach BauordnungsrechtCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen DauerbetriebHäufige FragenWas bedeutet „beidseitige Dämpfung"?Der Türöffnungsbegrenzer dämpft die Tür in beide Richtungen — ideal für Pendeltüren und Durchgangstüren, die in beide Richtungen aufschlagen können.Für welche Türen ist die beidseitige Variante geeignet?Für Pendeltüren, Durchgangstüren und alle Türen mit beidseitigem Öffnungswinkel. Max. Türgewicht 200 kg.Kann ich den TB 14-28 beidseitig auch mit einem Obentürschließer kombinieren?Ja, ab Hub 300 mm ist eine Kombination mit Obentürschließer möglich. Dafür TB-OTS Befestigungszubehör verwenden.Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

DICTATOR EDH 28 — Endlagendämpfer Einseitiger Endlagendämpfer der Baureihe EDH 28 mit 28 mm Zylinderdurchmesser. Bremst Bewegungen kurz vor der Endlage zuverlässig ab — ideal für Schiebetore, Industriemaschinen und automatisierte Anlagen mit Aufprallmassen bis 3.000 kg. Kurz & Knapp Einseitiger Endlagendämpfer (EDH) mit 28 mm Zylinderdurchmesser Stufenlos regulierbare Dämpfkraft — Nadel- oder Zahnregulierung Hublängen von 50 bis 120 mm, Dämpfkraft bis 5.200 N Hydrauliköl als Dämpfungsmedium, Rückstellfeder integriert Auch mit Brandschutz-Prüfung für Brandschutzschiebetore verfügbar Material: Stahl verzinkt (Standard), optional V2A oder V4A Produktbeschreibung Die Baureihe EDH 28 bietet die größten Variationsmöglichkeiten unter den DICTATOR Endlagendämpfern. Mit einer großen Bandbreite an Hublängen (50 bis 120 mm), verschiedenen Regulierungsarten und Materialausführungen deckt sie ein breites Anwendungsspektrum ab. Die Dämpfkraft lässt sich stufenlos einstellen — entweder per Zahnregulierung (Herausziehen und Drehen der Kolbenstange) oder per Nadelregulierung (Regulierschraube in der Kolbenstange). So kann die Dämpfung exakt an die jeweilige Anwendung angepasst werden. Spezielle Ausführungen mit Brandschutz-Prüfung (Überwachungs-Kennzeichen DO 18.3) sind für den Einsatz an Brandschutzschiebetoren zugelassen. Technische Daten EigenschaftWert BaureiheEDH 28 (einseitig) Zylinderdurchmesser28 mm Kolbenstangendurchmesser8,5 mm Hublänge50 / 70 / 75 / 100 / 120 mm Max. Dämpfkraft2.600 – 5.200 N (abhängig von Hublänge) Max. Energie pro Hub154 Nm Aufprallgeschwindigkeit0,08 – 2,0 m/s RegulierungStufenlos (Nadel- oder Zahnregulierung) DämpfungsverhaltenKonstant, ABS, progressiv Rückstellkraft30 N (ab 120 mm Hub: 40 N) Max. Hübe pro Minute10 Temperaturbereich0 °C bis 60 °C (auf Anfrage: −30 °C bis +80 °C) OberflächeVerzinkt, Kolbenstange hart verchromt MaterialStahl (Standard), V2A, V4A Befestigung1 Gewinde vorne am Zylinder Vorteile Stufenlose Regulierung — Dämpfkraft exakt an jede Anwendung anpassbar Brandschutz-Varianten — Geprüfte Ausführungen für Brandschutzschiebetore Breites Hublängen-Programm — 50 bis 120 mm für unterschiedliche Einbausituationen Integrierte Rückstellfeder — Automatische Rückstellung der Kolbenstange Edelstahl optional — V2A und V4A für korrosive Umgebungen Kundenbezogene Fertigung — Sonderlösungen für optimale Dämpfungscharakteristik möglich Passende Produkte Dictator Endlagendämpfer Baureihe EDH 14 → Alle Endlagendämpfer Häufige Fragen Für welche Anwendungen eignet sich der EDH 28?Der EDH 28 bremst Bewegungen kurz vor der Endlage ab, z. B. bei Schiebetoren vor der AUF- oder ZU-Position, bei Industriemaschinen und automatisierten Anlagen mit Aufprallmassen bis 3.000 kg. Wie wird die Dämpfkraft eingestellt?Die Dämpfkraft lässt sich stufenlos regulieren — entweder per Zahnregulierung (Kolbenstange herausziehen und drehen) oder per Nadelregulierung (Regulierschraube in der Kolbenstange). Gibt es brandschutzgeprüfte Ausführungen?Ja, bestimmte Ausführungen der Baureihe EDH 28 sind für den Einsatz an Brandschutzschiebetoren geprüft und zugelassen (Überwachungs-Kennzeichen DO 18.3). Welche Materialvarianten sind verfügbar?Standard ist Stahl verzinkt mit hart verchromter Kolbenstange. Optional sind Ausführungen in V2A (Edelstahl) und V4A erhältlich. Für die Medizintechnik gibt es nicht-magnetische Ausführungen.
