KWS 1009 Türfeststeller mit Fanghaken und Steindolle
96,38 €*
inkl. MwSt
80,99 €
zzgl. MwSt
Lieferzeit: 10-16 Werktage
KWS 1009 Türfeststeller mit Fanghaken und Steindolle
Mechanischer Türfeststeller mit Fanghaken und abschaltbarer Feststellfunktion. Steindolle zum Einlassen in den Boden. Für Drehtüren bis 100 kg. Fußbetätigung.
Kurz & Knapp
- Mechanischer Fanghaken-Türfeststeller mit Steindolle zum Einlassen in den Boden
- Feststellung über Ausschalthebel abschaltbar — Stellung A: Feststellung aktiv, Stellung B: nur Türpuffer
- Fußbetätigung, max. Türgewicht 100 kg
- Material: Aluminium, Messing oder Edelstahl-Rostfrei
- Steindolle Stahl feuerverzinkt (Ausführung .82/.83 Edelstahl-Rostfrei), Rollenkloben Stahl oder Edelstahl-Rostfrei
- Companion-Modell zu KWS 1010 (Aufschraubmontage ohne Steindolle)
Produktbeschreibung
Der KWS 1009 ist ein mechanischer Türfeststeller mit Fanghaken, dessen Feststellfunktion sich abschalten lässt. Die Montage erfolgt über eine Steindolle, die in den Boden eingelassen und vergossen wird. Nach dem Aushärten der Vergussmasse wird der Feststeller mit vier Schrauben befestigt. Der zugehörige Rollenkloben wird an der Tür befestigt.
Der Ausschalthebel ermöglicht das Umschalten zwischen zwei Betriebsarten: In Stellung A arretiert der Fanghaken die Tür in geöffneter Position. In Stellung B ist die Arretierung deaktiviert — der KWS 1009 wirkt dann ausschließlich als Türpuffer mit gefedertem Gummipuffer.
Erhältlich in Aluminium, Messing und Edelstahl-Rostfrei. Der KWS 1009 ist mit Türschließern kombinierbar.
Funktionsprinzip
Der KWS 1009 arbeitet mit einem mechanischen Fanghaken, der den an der Tür montierten Rollenkloben greift und die Tür in geöffneter Position fixiert.
- Arretierung aktiv (Stellung A): Wird die Tür gegen den Feststeller gedrückt, rastet der Fanghaken am Rollenkloben ein. Die Tür wird sicher in geöffneter Position gehalten.
- Arretierung deaktiviert (Stellung B): Der Ausschalthebel hebt die Arretierung auf. Der Feststeller wirkt nur noch als Türpuffer und dämpft das Aufschlagen der Tür.
- Fußbetätigung: Zum Lösen wird der Fanghaken betätigt und die Tür dabei gegen den Feststeller gedrückt.
Der gefederte Gummipuffer schützt Türblatt und Wand zuverlässig vor Beschädigungen.
Vorteile
- Bodenmontage mit Steindolle — die Steindolle wird in den Boden eingelassen, der Feststeller darauf mit vier Schrauben befestigt
- Zuschaltbare Arretierung — Ausschalthebel ermöglicht Umschaltung zwischen Feststeller und reinem Türpuffer
- Fußbetätigung — Komfortable Bedienung ohne Bücken
- 100 kg Tragfähigkeit — maximales Türgewicht laut Hersteller
- Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich
- Drei Materialvarianten — Aluminium, Messing und Edelstahl-Rostfrei für unterschiedliche Anforderungen
Einsatzbereich
Der KWS 1009 eignet sich für Drehtüren bis 100 kg in folgenden Anwendungsbereichen:
- Gebäude-Innentüren im gewerblichen und öffentlichen Bereich
- Türen mit Türschließer, bei denen eine temporäre Feststellung gewünscht ist
Ohne Steindolle, zum Aufschrauben auf den Boden, gibt es den Feststeller als KWS 1010.

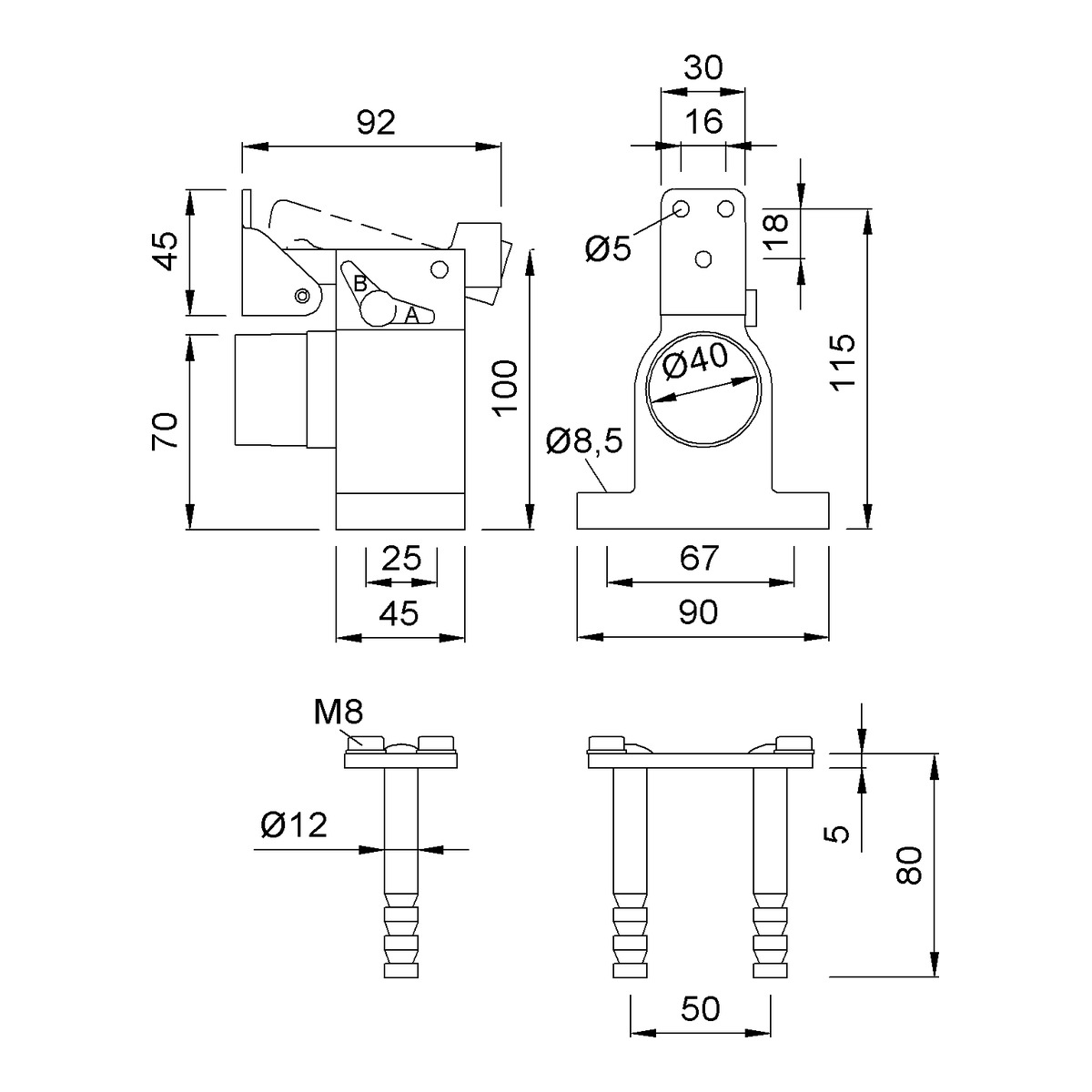

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Typ | Türfeststeller mit Fanghaken, Feststellfunktion ausschaltbar |
| Montage Feststeller | Steindolle in Boden einlassen und vergießen |
| Montage Gegenseite | Rollenkloben an Tür |
| Betätigung | Fußbetätigung |
| Max. Türgewicht | 100 kg |
| Türschließer-kompatibel | Ja |
| Puffer | Gummi gefedert, schwarz |
| Gewicht (Aluminium) | 0,860 kg |
| Gewicht (Messing) | 1,320 kg |
| Gewicht (Edelstahl) | 1,270 kg |
Material & Oberflächen
Aluminium
| Ausführung | Beschreibung |
|---|---|
| .02 | Silberfarbig einbrennlackiert |
| .03 | Schwarz einbrennlackiert |
| .10 | Dunkelbraun einbrennlackiert |
| .70 | Farbig pulverbeschichtet |
| .31 | KWS 1 silberfarbig eloxiert |
| .32 | KWS 2 neusilberfarbig eloxiert |
| .33 | KWS 3 messingfarbig eloxiert |
| .47 | KWS 5 dunkelbraun eloxiert |
Messing
| Ausführung | Beschreibung |
|---|---|
| .62 | Matt |
| .63 | Vernickelt |
| .66 | Poliert |
Edelstahl-Rostfrei
| Ausführung | Beschreibung |
|---|---|
| .82 | Matt gebürstet |
| .83 | Poliert |
Steindolle: Stahl feuerverzinkt, bei Ausführung .82/.83 Edelstahl-Rostfrei. Rollenkloben: Stahl oder Edelstahl-Rostfrei.
Montagehinweise
Steindolle (Bodenmontage)
Die Steindolle wird am gewünschten Feststellpunkt — mit möglichst großem Abstand zum Türband — in den Boden eingelassen und vergossen. Nach dem Aushärten der Vergussmasse wird der Türfeststeller mit vier Schrauben befestigt.
Rollenkloben (Türmontage)
Der Rollenkloben wird am unteren Türblatt befestigt. Achten Sie auf die korrekte Höhenausrichtung zum Fanghaken des Bodenteils.
Ausschalthebel
- Stellung A: Arretierung aktiv — Fanghaken greift den Rollenkloben
- Stellung B: Arretierung deaktiviert — Feststeller wirkt nur als Türpuffer
Bei Bedarf kann die Unterlage KWS 1610 (20 mm) verwendet werden, um Höhendifferenzen auszugleichen.
Lieferumfang
- 1× KWS 1009 Türfeststeller mit Fanghaken und Ausschalthebel
- 1× Steindolle (Stahl feuerverzinkt, bei .82/.83 Edelstahl-Rostfrei)
- 1× Rollenkloben (Stahl oder Edelstahl-Rostfrei je nach Ausführung)
- 1× Gummipuffer gefedert, schwarz
Einsatz mit Türschließer
Der KWS 1009 ist mit Türschließern kombinierbar. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch Umschalten auf Stellung B kann die Feststellfunktion jederzeit deaktiviert werden — die Tür schließt dann selbsttätig über den Türschließer.
Hinweis: Der KWS 1009 bietet keine integrierte Freilauffunktion. Die Arretierung muss manuell per Fuß gelöst werden.
Zubehör
| Artikel | Beschreibung |
|---|---|
| KWS 1610 | Unterlage 20 mm — zum Höhenausgleich bei erhöhtem Bodenaufbau |
| KWS 9932 | Gummi mit Druckfeder — Ersatzpuffer |
| KWS 1507 | Rollenkloben — Ersatz- oder Zusatzteil |
| KWS 1508 | Steindolle — Ersatz-Steindolle |
Normen & Richtlinien
- Türfeststeller für manuelle Betätigung
- Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage)
- Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar
Häufige Fragen zum KWS 1009
Was ist der Unterschied zwischen KWS 1009 und KWS 1010?
Der KWS 1009 wird mit einer Steindolle in den Boden eingelassen und vergossen. Der KWS 1010 wird mit 4 Schrauben und Dübeln direkt auf den Boden aufgeschraubt. Beide haben einen Fanghaken mit abschaltbarer Feststellfunktion und sind für Türen bis 100 kg ausgelegt.
Kann die Steindolle nachträglich eingebaut werden?
Die Steindolle wird am Feststellpunkt in den Boden eingelassen und vergossen — dafür muss der Boden geöffnet werden. Ohne diesen Eingriff gibt es den KWS 1010, der mit Schrauben und Dübeln auf den Boden geschraubt wird.
Lässt sich die Feststellfunktion des KWS 1009 abschalten?
Ja. In Stellung B ist die Arretierung aufgehoben. Der KWS 1009 wirkt dann ausschließlich als Türpuffer. Die Umschaltung zwischen Stellung A und B ist jederzeit möglich.
Welches maximale Türgewicht trägt der KWS 1009?
Der KWS 1009 ist für Türen bis 100 kg ausgelegt.
Ist der KWS 1009 für den Außenbereich geeignet?
Eine Angabe zum Außeneinsatz macht Woelm nicht. In den Ausführungen .82 und .83 sind Feststeller und Steindolle aus Edelstahl-Rostfrei, sonst ist die Steindolle aus feuerverzinktem Stahl.
Funktioniert der KWS 1009 zusammen mit einem Türschließer?
Ja. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers. Wird die Feststellfunktion abgeschaltet (Stellung B) oder der Fanghaken gelöst, schließt die Tür selbsttätig.
KWS 1009: Ist der Gummipuffer austauschbar?
Ja. Der Ersatzpuffer KWS 9932 (Gummi mit Druckfeder) ist als Zubehör erhältlich.
Welche Steindolle wird benötigt?
Die Steindolle ist im Lieferumfang enthalten (Stahl feuerverzinkt, bei .82/.83 Edelstahl-Rostfrei). Als Ersatzteil ist sie unter KWS 1508 verfügbar.
Kaufberatung: Türfeststeller wählen
Steindolle oder Aufschrauben — welche Montage ist die richtige?
Beim KWS 1009 wird die Steindolle in den Boden eingelassen und vergossen. Aufschrauben (KWS 1010) eignet sich für Nachrüstungen und wenn der Boden nicht bearbeitet werden kann.
Türfeststeller mit Fanghaken oder Magnet — was ist besser?
Fanghaken-Feststeller wie der KWS 1009 halten die Tür rein mechanisch und benötigen keinen Strom. Magnet-Türfeststeller (z. B. KWS 1018) halten die Tür ebenfalls an einer festen Stelle: dort, wo die Gegenplatte an der Tür am Magnetteil anliegt; gelöst wird durch Abziehen.
Welches Material empfiehlt sich für welchen Einsatz?
Aluminium ist leicht und wirtschaftlich für den Innenbereich. Edelstahl-Rostfrei eignet sich für beanspruchte Bereiche und erhöhte Korrosionsbeständigkeit. Messing bietet eine hochwertige Optik für repräsentative Bereiche.
Reicht ein Türfeststeller für schwere Türen mit Türschließer?
Der KWS 1009 ist für Türen bis 100 kg ausgelegt und mit Türschließern kompatibel.
KWS 1009: Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?
Nein. Mechanische Türfeststeller wie der KWS 1009 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt.
Kann ich von KWS 1010 (Aufschrauben) auf KWS 1009 (Steindolle) umrüsten?
Woelm führt KWS 1009 und KWS 1010 als eine Baureihe: 1009 mit Steindolle zum Einlassen, 1010 ohne Steindolle zum Aufschrauben. Die Steindolle gibt es einzeln als KWS 1508.
Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, Türschließer TS 5000 mit mechanischer Feststellung. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.
