GEZE GC 302 R Radarbewegungsmelder
245,14 €*
inkl. MwSt
206,00 €
zzgl. MwSt
Lieferzeit 3-6 Werktage
GEZE GC 302 R Radarbewegungsmelder
Radarsensor mit 24,125 GHz für automatische Türsysteme und Feststellanlagen. Erkennt Laufrichtung und blendet Querverkehr aus.
- Radar-Technologie 24,125 GHz – zuverlässige Erfassung bei allen Lichtverhältnissen
- Laufrichtungserkennung – unterscheidet Zu- und Abgang
- Querverkehr-Ausblendung – keine Fehlauslösungen
- IP54 – für Innen- und geschützten Außenbereich
- Montage bis 4 m Höhe
- Spannungsbereich 12–36 V DC / 12–28 V AC
Produktbeschreibung
Der GEZE GC 302 R ist ein Radarbewegungsmelder für die Aktivierung automatischer Türsysteme und Feststellanlagen. Die Radar-Technologie mit 24,125 GHz arbeitet unabhängig von Lichtverhältnissen und Temperaturschwankungen. Die integrierte Laufrichtungserkennung unterscheidet, ob sich eine Person auf die Tür zu oder von ihr weg bewegt. Querverkehr wird zuverlässig ausgeblendet, um Fehlauslösungen zu vermeiden.
Mit Schutzart IP54 ist der GC 302 R auch für den geschützten Außenbereich geeignet. Die Montagehöhe beträgt bis zu 4 m, der Erfassungsbereich lässt sich über DIP-Schalter anpassen.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Technologie | Radar 24,125 GHz |
| Spannung | 12 – 36 V DC / 12 – 28 V AC |
| Schutzart | IP54 |
| Max. Montagehöhe | 4000 mm |
| Laufrichtungserkennung | Ja |
| Querverkehr-Ausblendung | Ja |
Typische Einsatzbereiche
- Automatische Schiebetüren — Zugangssteuerung in Geschäften, Büros und öffentlichen Gebäuden
- Automatische Drehtüren — Barrierefreier Zugang, Hände frei
- Schleusen und Durchgänge — Kontrollierter Personenfluss
- Hygienebereiche — Berührungslose Türöffnung in Krankenhäusern und Laboren
Kompatibilität
| System | Produkt | Funktion |
|---|---|---|
| GEZE Automatiktüren | Slimdrive, TSA 160 NT, ECdrive | Aktivierung/Deaktivierung per Radar |
| Potenzialfreier Kontakt | Beliebige Steuerung | Universeller Schaltausgang |
Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6).
GEZE Rauchmelder und Zentralen im Vergleich
| Komponente | Typ | Montage | Spannung | Besonderheit |
|---|---|---|---|---|
| RSZ 6 | Rauchschalterzentrale | Sturz | 230 V AC / 24 V DC | Kompakte Standard-RSZ |
| RSZ 7 | Rauchschalterzentrale | Sturz | 230 V AC / 24 V DC | Teleskop-Funktion, überbrückt Überstände bis 30 mm |
| GC 151 | Sturzmelder (optisch) | Im RSZ-Gehäuse | über RSZ | Kein Deckenmelder nötig, direkt über der Tür |
| GC 152 | Deckenmelder (optisch) | Decke | 24 V DC | Alarmschwellennachführung, Leitungsüberwachung, IP54 |
| GC 172 | Funkrauchmelder | Decke | 3 V (Batterie) | 8 Jahre Batterie, kabellos über GC 171 |
| GC 171 | Funkmodul | RSZ-nähe | 24 V DC | Bis 6 Funkteilnehmer, Nachrüstung ohne Kabel |
| GC 175 | Funkeingabemodul | Wand | 3 V (Batterie) | Taster/BMA kabellos anbinden |
| Wireless KIT GC 170 | Funk-Set | Decke + RSZ | gemischt | GC 171 + 2× GC 172 als Komplettpaket |
| Stromversorgung RSZ 6 | Stromversorgung | Wand | 230 V / 24 V | Ersatz-Netzteil für RSZ 6 |
Häufige Fragen
Funktioniert der GC 302 R auch im Außenbereich?
Ja, der GC 302 R ist für den Außenbereich konzipiert (IP54). Radartechnik funktioniert unabhängig von Temperatur, Regen oder Dunkelheit — im Gegensatz zu PIR-Sensoren. Montage vor der Tür im geschützten oder ungeschützten Bereich.
Was bedeutet Querverkehr-Ausblendung?
Der Sensor erkennt Personen, die direkt auf die Tür zugehen (Radial-Bewegung). Personen, die seitlich vorbeigehen (Querverkehr), lösen die Tür nicht aus. Das verhindert unnötiges Öffnen in stark frequentierten Fluren.
Kann der GC 302 R auch für Schiebetüren eingesetzt werden?
Ja. Der Radarbewegungsmelder eignet sich für Schiebetüren (z. B. Perlan AUT-NT), Drehflügelantriebe und manuelle Feststellanlagen. Der potenzialfreie Kontakt ist universell anschließbar.
Wie wird der Erfassungsbereich eingestellt?
Reichweite und Erfassungswinkel sind am Sensor einstellbar. Reichweite bis ca. 6 m, Erfassungswinkel bis ca. 160°. Die Empfindlichkeit kann reduziert werden, um Fehlauslösungen durch Büsche, Fahnen oder Tiere zu minimieren.
GC 302 R oder GC 342 Kit — welcher Sensor passt?
Der GC 302 R ist ein reiner Bewegungsmelder (Annäherung). Das GC 342 Kit enthält zusätzlich einen Präsenzmelder für den Sicherheitsbereich — empfehlenswert bei automatischen Türen mit Einklemmschutz-Anforderung.
Verursacht die Radartechnik Fehlauslösungen durch Regen oder Schnee?
Starker Regen oder Schneefall kann in seltenen Fällen Fehlauslösungen verursachen. Durch Reduzierung der Empfindlichkeit und korrekte Montageausrichtung (Neigung nach unten) lässt sich das zuverlässig vermeiden.
Kaufentscheidung
Wann brauche ich einen Radarbewegungsmelder?
Ein Radarbewegungsmelder wird benötigt, wenn automatische Schiebe- oder Drehtüren berührungslos auf sich nähernde Personen reagieren sollen. Der GC 302 R eignet sich für Eingangsbereiche mit hohem Publikumsverkehr und barrierefreie Zugänge.
GC 302 R oder GC 342 Kit — was ist der Unterschied?
Der GC 302 R ist ein einzelner Radarbewegungsmelder für die Türaktivierung. Das GC 342 Kit ist ein umfangreicheres Set mit erweiterter Sensorik und Steuerungsoptionen. Für eine einfache Anwesenheitserkennung reicht der GC 302 R.
Brauche ich zusätzlich einen Regensensor?
Bei Außenmontage empfiehlt sich der GEZE Regensensor GC 240 RS als Ergänzung. Er verhindert Fehlauslösungen durch Regen, Schnee oder bewegte Äste. Bei reiner Innenmontage ist ein Regensensor nicht erforderlich.
Auch angesehen
Kurz & Knapp Kombinierter Radar- und Präsenzmelder für automatische Schiebetüren Geeignet für Standard- und FRW-Türen (Flucht- und Rettungswege) Richtungsempfindliche Öffnung bei Annäherung Hohe Absicherung im Türnahbereich durch Präsenzdetektion Testbar nach DIN 18650 BEA IXIO-DT3 – Radarmelder und Präsenzmelder für Schiebetüren Der BEA IXIO-DT3 vereint Radarsensor und Präsenzmelder in einem Gerät. Er erkennt Bewegungen für die richtungsempfindliche Türöffnung und sichert gleichzeitig den Türnahbereich durch Präsenzdetektion ab. Geeignet für automatische lineare Schiebetüren, Teleskop- und Bogenschiebetüren — auch an Flucht- und Rettungswegen (FRW). Vorteile 2-in-1-Sensor — Radarsensor für Öffnung und Präsenzmelder für Absicherung in einem Gerät Richtungsempfindlich — Öffnet nur bei Annäherung aus der gewünschten Richtung FRW-geeignet — Für Türen in Flucht- und Rettungswegen zugelassen Testbar — Funktionstest nach DIN 18650 möglich Passende Produkte BEA LZR®-FLATSCAN SW BEA MAGIC SWITCH → Alle Impulsgeber für Automatiktüren Häufige Fragen Für welche Türtypen ist der IXIO-DT3 geeignet?Für automatische lineare Schiebetüren, Teleskopschiebetüren und Bogenschiebetüren — sowohl Standard- als auch FRW-Türen. Was bedeutet richtungsempfindliche Öffnung?Der Sensor erkennt die Bewegungsrichtung und öffnet die Tür nur bei Annäherung aus der eingestellten Richtung. Das verhindert ungewolltes Öffnen z. B. durch Passanten, die an der Tür vorbeigehen.

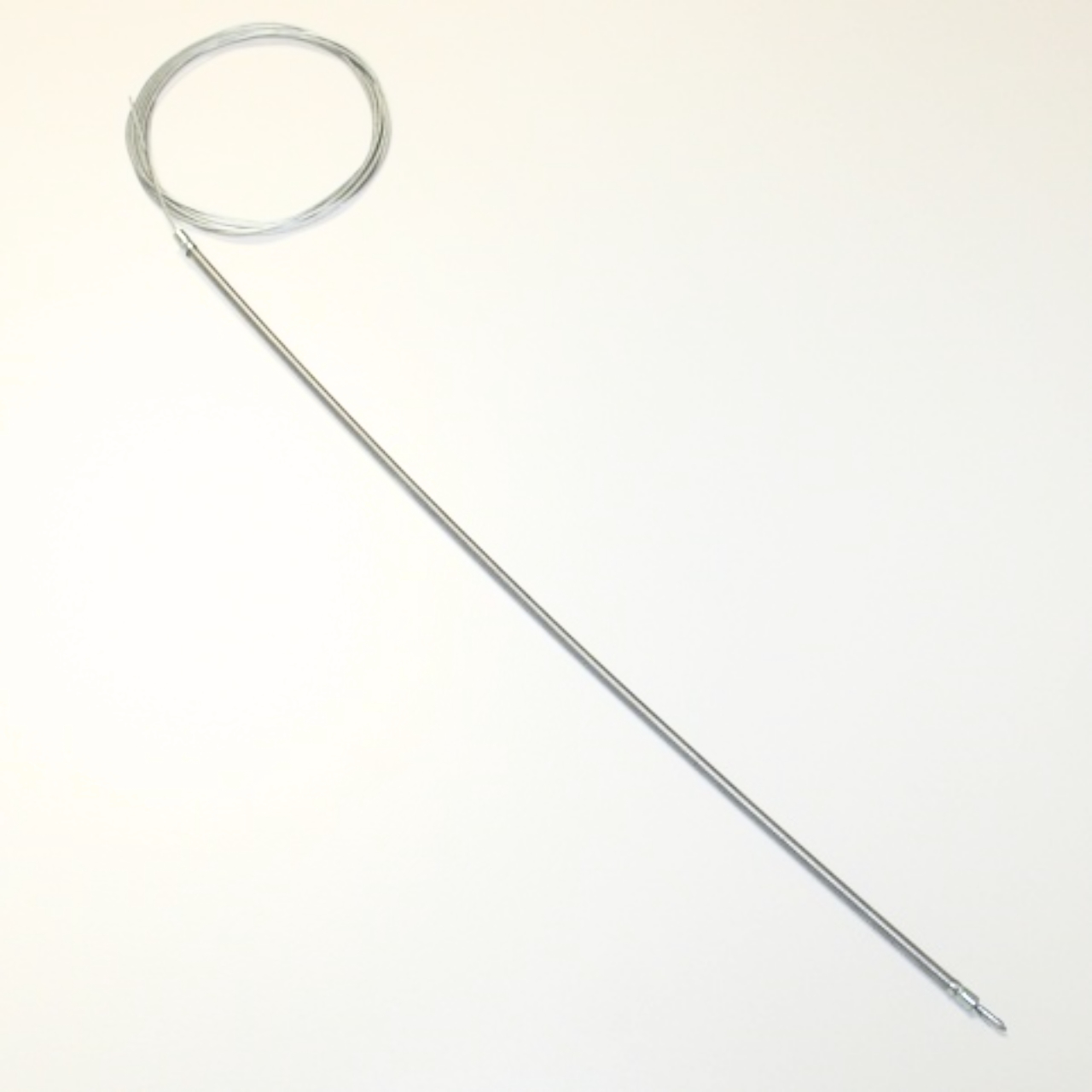

Kurz & KnappOriginal-Ersatzteil GEZE Id.-Nr. 076198Ausführung transparent — Farbvarianten siehe untenFür IS-, E-IS- und R-IS-Gleitschiene (Bandseite, zweiflügelig)Verbindungselement für die integrierte Schließfolgeregelung (IS) nach EN 1158Nicht für L-IS oder ISM-Gleitschienen geeignet Bowdenzug für GEZE IS-Gleitschiene (Bandseite)Der Bowdenzug ist das mechanische Übertragungselement in der GEZE IS-Gleitschiene (integrierte Schließfolgeregelung) und ihren Varianten E-IS (mit Elektro-Feststellung) und R-IS (mit integriertem Rauchmelder). Bei zweiflügeligen Türen sorgt die Schließfolgeregelung dafür, dass der Standflügel erst schließt, wenn der Gangflügel seine Schließlage erreicht hat — Voraussetzung für eine dichte Überschlagfalz und eine normgerechte Funktion von Feuer- und Rauchschutztüren nach DIN EN 1158.Bei Verschleiß, erhöhtem Reibwiderstand oder mechanischer Beschädigung wird der Bowdenzug im Rahmen der Wartung getauscht. Die Ausführung 076198 ist transparent — es existieren zwei weitere Farben (schwarz, weiß) mit identischer Funktion, siehe Block "Farbvarianten". Lieferumfang1 × Bowdenzug transparent für IS-/E-IS-/R-IS-GleitschieneUmlenkrolle, Gleitschienenprofil, Zahnrad und sonstige Komponenten der Gleitschiene sind nicht enthalten und bei Bedarf separat zu beziehen. FarbvariantenId.-Nr.Ausführung076198transparent (dieser Artikel)076199schwarz RAL 9005076200weiß RAL 9016Alle drei Ausführungen sind funktional identisch und nur in der Farbe des Mantels unterschiedlich. Die Farbe wird meist passend zur Gleitschienenfarbe gewählt. KompatibilitätEigenschaftWertPassend fürIS-Gleitschiene, E-IS-Gleitschiene, R-IS-GleitschieneTürschließer-SystemeGEZE TS 4000 IS / E-IS / R-IS und TS 5000 IS / E-IS / R-IS (Bandseite)EinsatzZweiflügelige Türanlagen mit integrierter SchließfolgeregelungNormDIN EN 1158 (Schließfolgeregelung)Nicht kompatibel mit:L-IS-Gleitschiene (Bandgegenseite) — verwendet einen anderen BowdenzugISM-Familie (TS 5000 ISM, L-ISM, L-ISM VPK usw.) — die ISM-Schließfolge arbeitet rein mechanisch über die Gleitschiene und benötigt keinen Bowdenzug dieses Typs Technische DatenMerkmalAngabeGEZE Id.-Nr.076198BezeichnungBowdenzug für IS- / E-IS- / R-IS-GleitschieneAusführungtransparentHerstellerGEZE GmbHTypOriginal-Ersatzteil MontagehinweiseDer Austausch sollte durch einen Fachbetrieb für Türschließ- und Feststellanlagen erfolgen.Nach dem Wechsel ist die Schließfolge neu einzustellen und zu prüfen: Der Standflügel muss bei geöffneter Tür sicher gesperrt bleiben, bis der Gangflügel schließt.Bei E-IS- oder R-IS-Gleitschienen (Feststellanlagen) ist nach dem Eingriff eine Funktionsprüfung gemäß DIN 14677 erforderlich und im Prüfbuch zu dokumentieren.Der Bowdenzug ist ein Präzisionsteil und darf nicht gekürzt oder gebogen werden. Häufige FragenFür welche GEZE Gleitschiene ist dieser Bowdenzug?Für die IS-Gleitschiene sowie ihre Varianten E-IS (Elektro-Feststellung) und R-IS (mit integriertem Rauchmelder). Diese werden mit den Türschließern GEZE TS 4000 IS und TS 5000 IS auf der Bandseite eingesetzt.Passt der Bowdenzug auch für L-IS oder ISM?Nein. Die L-IS-Gleitschiene (Bandgegenseite) verwendet einen anderen Bowdenzug. Die ISM-Gleitschienen (TS 5000 ISM, L-ISM, L-ISM VPK) arbeiten mit rein mechanischer Schließfolge über die Schiene und benötigen keinen Bowdenzug dieses Typs.Worin unterscheiden sich 076198, 076199 und 076200?Nur in der Farbe des Bowdenzug-Mantels: 076198 transparent, 076199 schwarz RAL 9005, 076200 weiß RAL 9016. Funktion, Länge und Einbau sind identisch.Kann ich den Bowdenzug selbst wechseln?Der mechanische Tausch ist möglich, die anschließende Einstellung der Schließfolge erfordert jedoch Erfahrung. Bei Feuer- und Rauchschutztüren sowie Feststellanlagen (E-IS / R-IS) ist ein Fachbetrieb einzubinden — eine Funktionsprüfung nach DIN 14677 ist vorgeschrieben.Wann sollte der Bowdenzug getauscht werden?Bei sichtbarem Verschleiß, Knicken im Mantel, erhöhtem Reibwiderstand oder wenn die Schließfolge nicht mehr zuverlässig arbeitet. Im Rahmen der jährlichen Wartung ist der Zustand zu prüfen.

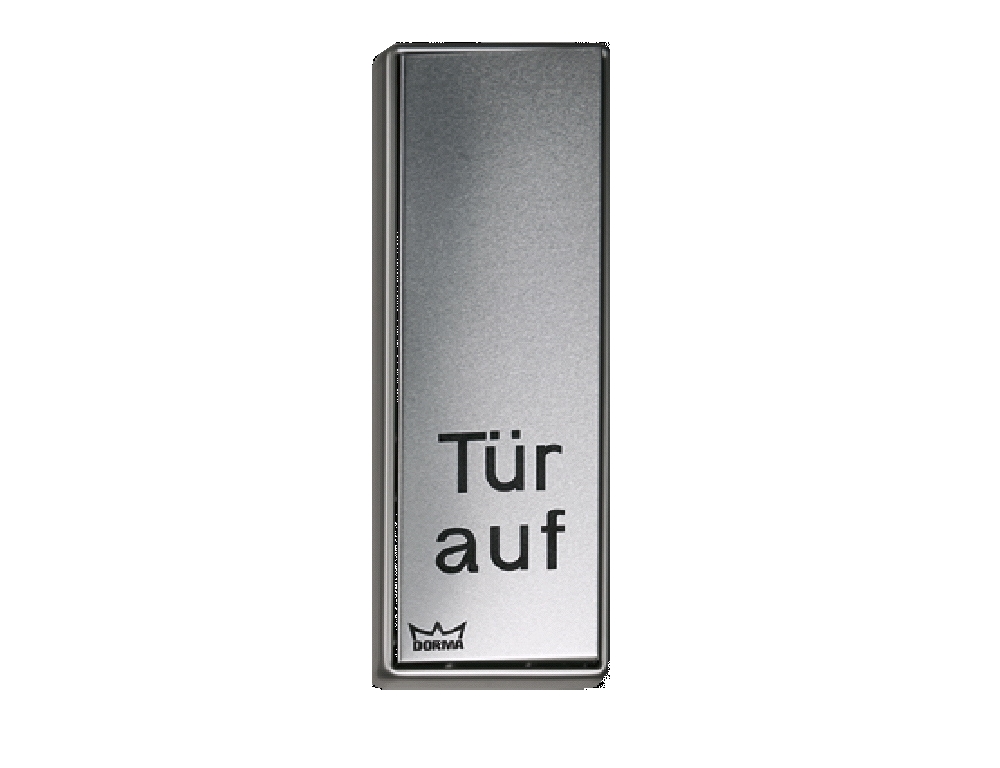

Dorma Großflächentaster Aufputz Großflächentaster 'Tür Auf' Aufputz mit Tastwippe. Kurz & Knapp Großflächentaster 'Tür Auf' Aufputz mit Tastwippe Für barrierefreie Drehtür- und Schiebetürantriebe (DIN 18040) Einfache Bedienung auch mit Ellbogen oder Unterarm Produktbeschreibung Der Dorma Großflächentaster Aufputz dient als Tür-Auf-Impulsgeber für automatische Drehtür- und Schiebetürantriebe. Die große Tastfläche mit Tastwippe ermöglicht das Öffnen der Tür auch mit Ellbogen, Unterarm oder Handrücken — ideal für barrierefreie Zugänge nach DIN 18040, hygienische Bereiche und Umgebungen, in denen keine Hand frei ist. Kompatibilität Anschluss über potentialfreien Tastkontakt (Schließer / NO) an automatische Drehtür- und Schiebetürantriebe mit Tasteranschluss. Kompatibel u. a. mit dormakaba ED 100 / ED 250, ES 200, MAGNEO, MUTO sowie Antrieben anderer Hersteller (z. B. GEZE Slimdrive, Powerturn, ECturn) mit externem Tastereingang. Hinweis: Dieser Taster ist kein Handauslösetaster für Feststellanlagen. Für Feststellanlagen nach DIN 14677 ist ein roter Handtaster mit Aufschrift „Tür schließen“ vorgeschrieben (z. B. dormakaba HT-F, Hekatron HAT 02). Passende Produkte GEZE GC 302 R Radarbewegungsmelder Großflächentaster "Tür Auf" Unterputz mit Tastwippe BEA IXIO-DT3 Radarmelder und Präsenzmelder für Schiebetüren → Alle Impulsgeber für Automatiktüren Häufig gestellte Fragen Wann brauche ich einen Großflächentaster?Für barrierefreie Türen in öffentlichen Gebäuden, Arztpraxen, Krankenhäusern und Pflegeeinrichtungen — überall, wo die Tür auch mit Ellbogen, Unterarm oder Handrücken geöffnet werden können muss (DIN 18040). Aufputz oder Unterputz?AP (Aufputz): Einfache Nachrüstung ohne Wandöffnung. UP (Unterputz): Bündig in der Wand, optisch eleganter — setzt eine Unterputzdose voraus. Passt der Taster an meinen Türantrieb?Ja, grundsätzlich an jeden Dreh- oder Schiebetürantrieb mit potentialfreiem Tastereingang (NO-Kontakt) — herstellerunabhängig. Bei dormakaba, GEZE und anderen Marken erfolgt der Anschluss am Eingang „Impulsgeber“ bzw. „Tür auf“ der Steuerung. Kann ich damit eine Feststellanlage auslösen?Nein. Feststellanlagen nach DIN 14677 benötigen einen roten Handauslösetaster mit der Aufschrift „Tür schließen“ (z. B. dormakaba HT-F, Hekatron HAT 02/03). Der Großflächentaster öffnet die Tür — er schließt sie nicht.

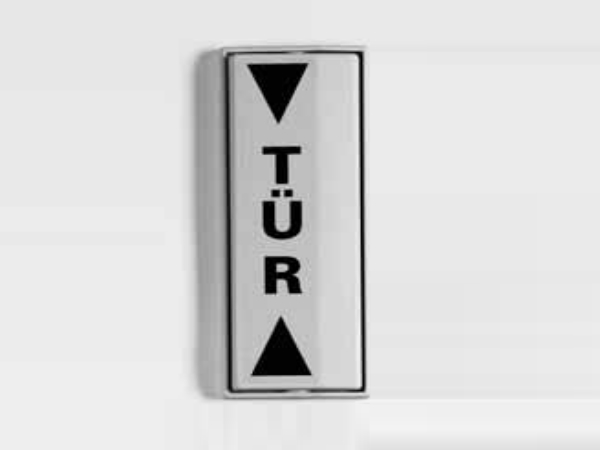

Dorma Wandschlag-/Ellbogentaster Wandschlag- und Ellbogentaster für berührungsloses Auslösen. Kurz & Knapp Wandschlag- und Ellbogentaster für berührungsloses Auslösen Für barrierefreie Türanlagen und Feststellanlagen Einfache Bedienung auch mit Ellbogen oder Unterarm Produktbeschreibung Der Dorma Wandschlag-/Ellbogentaster ermöglicht das berührungslose oder großflächige Auslösen von Türautomatiken und Feststellanlagen. Ideal für barrierefreie Zugänge. Kompatibilität Kompatibel mit: dormakaba Türautomatiken und Feststellanlagen mit Tasteranschluss. Passende Produkte GEZE GC 302 R Radarbewegungsmelder Großflächentaster "Tür Auf" mit Tastwippe Großflächentaster "Tür Auf" Aufputz mit Tastwippe → Alle Impulsgeber für Automatiktüren Häufig gestellte Fragen Wann Großflächentaster?Für barrierefreie Türen, Krankenhäuser, Pflegeeinrichtungen — überall wo Bedienung mit Ellbogen nötig ist. Aufputz oder Unterputz?AP: Einfache Nachrüstung. UP: Eleganter, bündig in der Wand. Benötige ich den Taster für meine Feststellanlage?Ein Handtaster ist bei Feststellanlagen nach DIN 14677 vorgeschrieben, um die Anlage manuell auslösen zu können.
