GfS EH-Türwächter Basis Batterieüberwachung

GfS EH-Türwächter Basis IP 45 — 990000 IP Der EH-Türwächter Basis IP 45 ist die wetterfeste Variante für Fluchttüren im Außenbereich. Der Spritzwasserschutz nach IP 45 schützt die Elektronik vor Regen und Feuchtigkeit — ideal für Außentüren, Innenhöfe, Parkhäuser und überdachte Bereiche. Kurz & Knapp IP 45 Spritzwasserschutz — Wetterfest für den Außenbereich Einhand-Öffnung — Sofortige Flucht im Notfall 95 dB Alarm — Zuverlässige Alarmierung auch im Freien Profilhalbzylinder — Schlüsselgesichert RAL 6029 — UV-beständige Pulverbeschichtung Sabotageschutz — Verdeckte Gehäusebefestigungen Fluchtwegsicherung für den Außenbereich Notausgänge im Freien — etwa an Parkhäusern, Innenhöfen, Gartenzentren oder Werksgeländen — benötigen Fluchtwegsicherungen, die Witterungseinflüssen standhalten. Der EH-Türwächter IP 45 bietet Schutz gegen Strahlwasser aus beliebigem Winkel und festen Fremdkörpern ab 1 mm Durchmesser. Die gesamte Elektronik, der Piezo-Alarm und der Profilhalbzylinder sind durch das abgedichtete Gehäuse geschützt. Funktion und Bedienung sind identisch mit dem Innenmodell: Einhand-Öffnung im Notfall, 95 dB Alarm, Schlüssel-Reset. Vorteile IP 45 Spritzwasserschutz — Zuverlässig bei Regen, Wind und Feuchtigkeit UV-beständig — RAL-6029-Pulverbeschichtung verblasst nicht Einhand-Öffnung — Sofortige Flucht auch im Freien 95 dB Alarm — Auch im Außenbereich deutlich hörbar Autark — 9V-Batterie, keine Verkabelung nötig Technische Daten EigenschaftWert Artikelnummer990000 IP AlarmPiezo-Sirene, 95 dB / 1 m Stromversorgung9V-Blockbatterie VerschlussProfilhalbzylinder (PHZ) SchutzartIP 45 (Spritzwasserschutz) FarbeRAL 6029 (Signalgrün) Abmessungen (L×B×T)181 × 52/45 × 76 mm NormenZertifiziert gem. DIN EN 179 (in Verbindung mit Panikschloss) Typische Einsatzbereiche Fluchttüren an Außenfassaden und Innenhöfen Parkhaus-Treppenhäuser mit Witterungseinfluss Gartencenter, Baumärkte (überdachte Außenbereiche) Industriegebäude, Werksgelände Schulen, Sportstätten (Zugänge zum Außenbereich) EH-Türwächter im Vergleich ModellVoralarmBatterie-ÜWIP-SchutzEinsatz 990000 Basis——InnenbereichInnenbereich Standard 990000 BUE—✓ LEDInnenbereichInnen, überwacht 990000 IP——IP 45Außenbereich 990100 BUE✓ Warnton✓ LEDInnenbereichInnen, Publikumsverkehr 990100 IP✓ Warnton—IP 45Außen, Publikumsverkehr Empfehlung: Für Schulen, Kaufhäuser und öffentliche Gebäude die Voralarm-Variante (990100). Für Außentüren die IP-45-Variante. Batterieüberwachung empfohlen bei schwer zugänglichen Montageorten. Montage Montage auf der Innenseite der Fluchttür, über dem Türdrücker 3 Befestigungsschrauben (im Lieferumfang) Kein Eingriff in die Türkonstruktion nötig Für Brandschutztüren: Montageplatte zum Kleben verwenden (Art.-Nr. 901670) Für Glasrahmen: Spezial-Montageplatte (Art.-Nr. 901170) Rechts- und Linkstüren: universell einsetzbar Lieferumfang 1× GfS EH-Türwächter mit IP-45-Gehäuse 1× 9V-Blockbatterie 2× Schlüssel passend zum Profilhalbzylinder 1× großes Piktogramm (Notausgang) 3× Befestigungsschrauben Normen & Vorschriften NormInhalt DIN EN 179Notausgangsverschlüsse — GfS EH-Türwächter zertifiziert in Verbindung mit Panikschloss, Schließblech und Drücker DIN EN 1125Paniktürverschlüsse — Anforderungen an Verschlüsse mit horizontaler Betätigungsstange (Panikstange) EltVTRRichtlinien über elektrische Verriegelungssysteme von Türen in Rettungswegen ASR A2.3Technische Regeln für Arbeitsstätten — Fluchtwege und Notausgänge MusterbauordnungTüren in Rettungswegen dürfen während Betriebszeiten nicht verschlossen sein bzw. müssen sich mit einem Handgriff in Fluchtrichtung öffnen lassen Häufige Fragen Was bedeutet IP 45?IP 45 steht für Schutz gegen Strahlwasser aus beliebigem Winkel und gegen feste Fremdkörper ab 1 mm. Für Regen, Spritzwasser und feuchte Umgebungen geeignet. Kann die IP-45-Variante auch innen eingesetzt werden?Ja. Der IP-45-Schutz schadet im Innenbereich nicht, ist dort aber unnötig. Bei reiner Innenmontage ist die günstigere Basis-Variante (990000) ausreichend. Hält der Alarm auch bei Wind und Wetter?Ja. Die 95 dB Sirene ist durch das IP-45-Gehäuse geschützt und funktioniert zuverlässig bei allen Witterungsbedingungen. Ist die IP-45-Variante auch mit Voralarm verfügbar?Ja. Artikelnummer 990100 IP kombiniert IP-45-Schutz mit der Voralarm-Funktion. Wie wird die Batterie bei IP 45 gewechselt?Über den verschlossenen Deckel mit Profilhalbzylinder. Das Gehäuse wird geöffnet, Batterie getauscht, wieder verschlossen — die Dichtung bleibt intakt. UV-beständig?Ja. Die RAL-6029-Pulverbeschichtung ist UV-beständig und verblasst nicht durch Sonneneinstrahlung. Kaufberatung Fluchtwegsicherung Türwächter oder Fluchttürhaube — was ist besser?Türwächter (EH-Türwächter, Schwenk-Türwächter) bieten elektronische Alarmierung mit 95 dB und sind die professionelle Lösung für stark frequentierte Fluchttüren. Fluchttürhauben sind rein mechanische Abdeckungen ohne Alarm — kostengünstiger, aber ohne Abschreckungswirkung. Für Notausgänge mit Publikumsverkehr empfehlen wir den EH-Türwächter. Welche EH-Türwächter-Variante brauche ich?Innenbereich, einfach: 990000 Basis. Innen + Fehlalarm-Reduzierung: 990100 BUE Voralarm. Außenbereich: 990000 IP oder 990100 IP. Batterieüberwachung (BUE) empfohlen bei schwer zugänglichen Montageorten. Brauche ich den Voralarm?In Schulen, Kaufhäusern, Krankenhäusern und öffentlichen Gebäuden mit viel Publikumsverkehr — ja. Der Voralarm gibt beim Antippen des Hebels einen Warnton ab, erst bei voller Betätigung folgt der 95 dB Hauptalarm. Das reduziert Fehlalarme erheblich. Wie binde ich den Türwächter in meine Alarmanlage ein?Option 1: Potentialfreier Kontakt (Kabel). Option 2: Kabellos über GfS Funkempfänger 990043 (2 Relaisausgänge, IP65). Der Funkrepeater 990048 verlängert die Reichweite um je 30 m. Kann der Türwächter an Brandschutztüren montiert werden?Ja, aber nicht direkt verschrauben! Für Brandschutztüren die Montageplatte zum Kleben verwenden (Art.-Nr. 901670). Diese ist DIBt-konform und beschädigt die Brandschutztür nicht. Zubehör & Systemkomponenten ProduktArt.-Nr.Einsatz GfS Funkempfänger990043Kabellose Alarmweiterleitung an EMA/GLT (IP65, 2 Relais) GfS Funkrepeater990048Reichweite +30 m (bis 3× kaskadierbar) GfS Funkalarmleuchte771524Akustisch-optische Fernalarmierung (95 dB) Montageplatte Brandschutz901670Klebe-Montage auf Brandschutztüren Ersatz-PHZ ISEO 30/10901375Profilhalbzylinder mit 2 Schlüsseln Ersatzschlüssel PHZ9013761 Satz = 2 Schlüssel

GEZE Glasklemmplatten für Rollan und PerlanGlasklemmplatten zur Befestigung von Glasflügeln an GEZE Rollan und Perlan Schiebetürbeschlägen. Erhältlich in 30 mm und 45 mm Klemmlänge. Unauffällig und montagefreundlich.Kurz & Knapp:Glasklemmplatten für Perlan 140 und Rollan 80Erhältlich in 30 mm und 45 mm KlemmlängeFür ESG und VSG GlasflügelUnauffällige, flache BauformEinfache Montage am RollenwagenProduktbeschreibungDie GEZE Glasklemmplatten ermöglichen die Befestigung von Glasflügeln an den Schiebetürsystemen Perlan 140 und Rollan 80. Die Klemmplatten werden am Rollenwagen befestigt und klemmen den Glasflügel sicher fest – ohne Bohrung im Glas.Zwei Klemmlängen stehen zur Auswahl: 30 mm für dünnere Glasstärken und 45 mm für dickere oder schwerere Glasflügel. Die flache, unauffällige Bauform fügt sich harmonisch in das Gesamtbild ein.VorteileUniversell – passend für Rollan und Perlan SystemeOhne Glasbohrung – Glas wird nur geklemmtUnauffällig – flache Bauform, dezente Optik2 Klemmlängen – 30 mm und 45 mmFür ESG und VSG – sicherer Halt bei allen GlasartenTechnische DatenEigenschaftWertSystemGEZE Rollan + PerlanKlemmlängen30 mm / 45 mmGlasartenESG, VSGGlasbohrung erforderlichNeinVariantenArtikelnummerKlemmlänge14236545 mm12558530 mmKompatibilitätDie Glasklemmplatten ersetzen die Standard-Holzflügelbefestigung und ermöglichen die Montage von Glasflügeln an Rollan und Perlan Schiebetürsystemen.SystemMax. GewichtGlasstärkePerlan 140140 kg8–12 mmRollan 8080 kg8–10 mmFür die Levolan-Serie werden keine Glasklemmplatten benötigt — Levolan 60 und Levolan 120 sind bereits als Glas-Schiebetürsysteme konzipiert.Häufige FragenWelche Klemmlänge brauche ich?Die 30-mm-Klemmplatte reicht für die meisten Standard-Glasflügel. Die 45-mm-Variante bietet mehr Klemmfläche für schwere oder dicke Glasflügel.Funktionieren die Klemmplatten mit beiden Systemen?Ja, die Glasklemmplatten passen sowohl zum Perlan 140 als auch zum Rollan 80.KaufentscheidungWelches Zubehör brauche ich für mein GEZE Schiebetürsystem?Das hängt von Ihrem System (Perlan, Levolan oder Rollan) und der Montagesituation ab. Typisches Zubehör: Laufprofil (passende Länge), Rollenwagen (Ersatz oder Nachrüstung), SoftStop-Dämpfer (leises Schließen), Glasklemmplatten (für Glasflügel), Bodenführungen und Wandwinkel.Passt dieses Zubehör zu meinem System?GEZE Schiebetür-Zubehör ist systemspezifisch. Perlan-Zubehör passt nicht zu Levolan und umgekehrt. Prüfen Sie die Systembezeichnung (Perlan 140, Levolan 60, Levolan 120, Rollan 80) und bestellen Sie nur kompatibles Zubehör.Kann ich SoftStop nachrüsten?Ja, SoftStop-Dämpfer können bei vielen GEZE Schiebetürsystemen nachgerüstet werden. Für Rollan 80 gibt es den Rollan 80 SoftStop, für Levolan 60 den SoftStop für Levolan 60. Prüfen Sie die Kompatibilität mit Ihrem System und der vorhandenen Laufschiene.

Dorma FM-AP Funeo Funkmodul Funkempfänger für das Funeo Funkrauchmeldesystem — verbindet bis zu 20 Funkteilnehmer mit der Dorma Rauchmeldezentrale Kurz & Knapp Funkempfänger für RM-F Funkrauchmelder und HT-F Funkhandtaster — Anschluss an dormakaba RMZ Bis zu 20 Funkteilnehmer pro Funkmodul Betriebsspannung 18–28 V DC, Wandmontage Mehrfarbiger LED-Leuchtring zur Statusanzeige und Inbetriebnahme Erhältlich in Silber und Weiß, Sonderfarben auf Anfrage DIBt-zugelassen als Ergänzung einer Dorma Rauchmeldezentrale (RMZ) Produktbeschreibung Das dormakaba FM-AP ist das zentrale Funkmodul des Funeo Funkrauchmeldesystems. Es wird an der Rauchmeldezentrale (RMZ) angeschlossen und dient als Empfänger für die kabellosen Funkrauchmelder RM-F und Funkhandtaster HT-F. Pro FM-AP können bis zu 20 Funkteilnehmer angemeldet werden. Jeder Funkteilnehmer erweitert durch die integrierte Repeaterfunktion die Funkreichweite des Gesamtsystems. Die AES256-Verschlüsselung gewährleistet eine sichere Signalübertragung. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus, unterstützt bei der Inbetriebnahme und zeigt Störungen an Funkteilnehmern an (schwache Batterie, Verschmutzung, Betriebszeit). Das FM-AP wird zur Wandmontage geliefert, optional mit FM-Konsole. Vorteile & Besonderheiten Bis zu 20 Funkteilnehmer — RM-F und HT-F kombiniert in einem Netzwerk Repeaterfunktion — jeder Funkteilnehmer erweitert die Funkreichweite LED-Leuchtring — Betriebsstatus, Einlernen, Alarm, Service-Modus und Störungen auf einen Blick AES256-Verschlüsselung — sichere Funkübertragung Nahezu kabellose Systemerweiterung — nur das FM-AP wird an die RMZ angeschlossen, alle Melder und Taster funken kabellos Zwei Farben — Silber und Weiß als Standard, Sonderfarben auf Anfrage DIBt-zugelassen — bauaufsichtlich zugelassen in Kombination mit Dorma RMZ Funktionsprinzip Das FM-AP empfängt AES256-verschlüsselte Funksignale von den Funkteilnehmern (RM-F, HT-F). Bei Rauchalarm eines RM-F oder manuellem Auslösen eines HT-F leitet das FM-AP das Signal an die Rauchmeldezentrale (RMZ) weiter, die daraufhin die Feststellanlage auslöst und die Tür schließt. Im Service-Modus zeigt der LED-Leuchtring am FM-AP den Status aller angemeldeten Funkteilnehmer an — einschließlich schwacher Batterien, verschmutzter Messkammern und erreichter Betriebszeiten. Technische Daten MerkmalWert Betriebsspannung FM-AP18–28 V DC Max. Stromaufnahme13 mA Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC (dauerhaft) / max. 10 A DC (kurzzeitig) Relais SchaltleistungMax. 60 W Frequenzbereiche433,05–434,79 MHz / 865,0–868,6 MHz Sendeleistung10 dBm (433 MHz) / 14 dBm (865 MHz) VerschlüsselungAES256 Reichweite im Gebäude0,3–20 m Max. Funkteilnehmer20 (RM-F und HT-F kombiniert) SchutzartIP 40 Betriebstemperatur-30 °C bis +70 °C Luftfeuchte (≤ 34 °C)10–95 % rF FarbenSilber (P600) / Weiß (P100) / Sonderfarbe (P000) KonformitätRED (2014/53/EU), RoHS (2011/65/EU) LED-Diagnose am FM-AP LED-SignalBedeutung 1× grün alle 22 Sek.Normalbetrieb — Funksystem in Ordnung 2× orange alle 6 Sek.Stromversorgung OK, System noch nicht konfiguriert Orange/GrünFunkteilnehmer wird eingelernt, noch nicht bestätigt 2× grün alle 3 Sek.Funkreichweite ausreichend (Einlernen erfolgreich) 3× rot alle 6 Sek.Alarm — Feststellanlage wird ausgelöst Orange/Grün/Orange alle 6 Sek.Service: Batterie eines Funkteilnehmers schwach Orange/Grün/Rot alle 6 Sek.Service: Betriebszeit eines RM-F (8 Jahre) erreicht Orange/Rot/Rot alle 6 Sek.Service: Messkammer eines RM-F verschmutzt 2× rot alle 3 Sek.Funkreichweite überschritten — Position ändern Montage & Inbetriebnahme FM-AP an der Wand montieren (optional mit FM-Konsole) An die Rauchmeldezentrale (RMZ) anschließen — Betriebsspannung 18–28 V DC Funkteilnehmer (RM-F, HT-F) einlernen: nur im Sockel/in der Dose montierte Teilnehmer werden erkannt Reichweitentest durchführen — LED zeigt 2× grün bei ausreichender Reichweite Netzwerktest: Alarm am RM-F mittels Prüfgas (Hekatron 918/5) oder am HT-F durch 10 Sek. Tastendruck auslösen Alle Funkteilnehmer und Positionen dokumentieren Abnahme durch Dorma-autorisiertes Fachpersonal Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauaufsichtlich zugelassen als Ergänzung einer Dorma RMZ DIN EN 54-18Eingangs-/Ausgangsgeräte für Brandmeldeanlagen DIN EN 54-25Funkgesteuerte Komponenten DIN 14677Wartung von Feststellanlagen RED (2014/53/EU)Funkgeräterichtlinie RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme Monatlich oder vierteljährlichFunktionsprüfung durch den Betreiber JährlichWartung durch Fachpersonal nach DIN 14677 Bei LED-AnzeigeService-Modus am FM-AP prüfen — zeigt schwache Batterien, verschmutzte Melder und erreichte Betriebszeiten Der LED-Leuchtring am FM-AP ist die zentrale Diagnosestelle für alle Funkteilnehmer im Netzwerk. Häufige Fragen Wie viele Rauchmelder und Handtaster kann ich anschließen?Maximal 20 Funkteilnehmer (RM-F und HT-F kombiniert) pro FM-AP. Funktioniert das FM-AP ohne dormakaba RMZ?Nein. Das FM-AP wird an die Rauchmeldezentrale (RMZ) angeschlossen. Die DIBt-Zulassung gilt nur in dieser Kombination. Brauche ich pro Tür ein eigenes FM-AP?Nicht zwingend. Ein FM-AP kann bis zu 20 Funkteilnehmer verwalten. Bei großen Anlagen oder weiten Entfernungen können mehrere FM-AP an verschiedenen RMZ betrieben werden. Welche Stromversorgung braucht das FM-AP?18–28 V DC. Die Versorgung erfolgt in der Regel über die Rauchmeldezentrale (RMZ). Kann ich das FM-AP in Silber und Weiß bekommen?Ja. Silber (P600) und Weiß (P100) sind Standardfarben. Sonderfarben (P000) auf Anfrage. Häufige Fragen zum Funeo System Was brauche ich mindestens für ein Funeo Funksystem?Mindestens: 1× FM-AP Funkmodul + 1× RM-F Funkrauchmelder + 1× Dorma RMZ. Der Funkhandtaster HT-F ist optional. Kann ich das Funeo System mit Hekatron-Komponenten mischen?Ja. Die Hekatron-Funkkomponenten ORS 155 F (Rauchmelder) und HAT 155 F (Handtaster) sind kompatibel. Wie erweitere ich die Funkreichweite?Jeder Funkteilnehmer (RM-F, HT-F) fungiert als Repeater. Mehr Teilnehmer = größere Reichweite. Die Gebäudereichweite pro Teilnehmer beträgt 0,3–20 m. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-F Funkrauchmelder57280011Kabelloser Deckenrauchmelder — Zweit-/Drittmelder (VE 2 Stück) HT-F Funkhandtaster57300011Manuelle Auslösung der Feststellanlage (optional) RMZ Rauchmeldezentrale64800001Zentrale Systemvoraussetzung — das FM-AP wird an die RMZ angeschlossen Prüfbuch Feststellanlagen5372645532Pflichtdokumentation für die Abnahme und laufende Wartung Kompatibilität Kompatibel mitHinweis Dorma RMZSystemvoraussetzung — DIBt-Zulassung nur mit RMZ gültig Alle Dorma FeststellanlagenG-EMR, GSR-EMR, TS 99 FLR-K, ED-Serie, TS 97 FLR-K XEA Dorma RM-FFunkrauchmelder (bis 20 Teilnehmer) Dorma HT-FFunkhandtaster (bis 20 Teilnehmer) Hekatron ORS 155 FKompatibler Funkrauchmelder Hekatron HAT 155 FKompatibler Funkhandtaster

GEZE TS 5000 GleitschienentürschließerObenliegender Gleitschienentürschließer EN 2-6 für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite Kurz & KnappStufenlos einstellbare Schließkraft EN 2-6Für Feuer- und Rauchschutztüren zugelassen (EN 1154)Flügelbreite bis 1400 mm, max. Öffnungswinkel 180°Hydraulischer Endschlag und ÖffnungsdämpfungFür rechts und links angeschlagene Türen ohne UmstellungAlle Funktionen von vorn einstellbar GEZE TS 5000 — Der vielseitige GleitschienentürschließerDer GEZE TS 5000 ist ein obenliegender Gleitschienentürschließer für einflügelige Türen mit einer Flügelbreite bis 1400 mm. Mit seiner stufenlos einstellbaren Schließkraft von EN 2 bis EN 6 deckt er ein breites Anwendungsspektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren.Der Türschließer ist für die Montage an Feuer- und Rauchschutztüren zugelassen und erfüllt die Anforderungen nach DIN EN 1154. Durch den hydraulischen Endschlag wird die Tür kurz vor der Geschlossenlage beschleunigt, sodass sie sicher ins Schloss fällt. Die integrierte Öffnungsdämpfung bremst stark aufgeworfene Türen ab und schützt so die Tür und den angrenzenden Bereich.Ein wesentlicher Vorteil des GEZE TS 5000 ist seine universelle Einsetzbarkeit: Er kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden. Die optische Schließkraftanzeige ermöglicht eine einfache Kontrolle der eingestellten Schließkraft. Alle Funktionen — Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — lassen sich von vorn einstellen, ohne den Schließer demontieren zu müssen. Vorteile des GEZE TS 5000Stufenlos einstellbare Schließkraft EN 2-6 — für Türen unterschiedlicher Breite und GewichtZugelassen für Feuer- und Rauchschutztüren — Brandschutz nach DIN EN 1154Universell einsetzbar — für rechts und links angeschlagene Türen ohne UmstellungHydraulischer Endschlag — beschleunigt die Tür kurz vor der GeschlossenlageIntegrierte Öffnungsdämpfung — bremst stark aufgeworfene Türen abOptische Schließkraftanzeige — einfache Kontrolle der EinstellungAlle Funktionen von vorn einstellbar — kein Demontieren notwendigMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbar Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Flügelbreite1400 mmBarrierefreiheit (DIN 18040)bis 1100 mm FlügelbreiteÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mmEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarSchließkraftanzeigeOptische AnzeigeSchließkraftverstellungVon vornMontageartenTürblattmontage Bandseite, Kopfmontage BandgegenseiteTüranschlagRechts und links ohne UmstellungZulassungenFeuer- und Rauchschutztüren, DIN EN 1154LieferumfangTürschließer, Gleitschiene, Montageplatte Montagearten GEZE TS 5000MontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblattRahmen / SturzStandardmontage, Montageplatte im LieferumfangKopfmontage BandgegenseiteRahmen / SturzTürblattSchließer nicht sichtbar von der ÖffnungsseiteFür die Montage an Feuer- und Rauchschutztüren muss der Türschließer mit Montageplatte montiert werden. EN-Klassen und FlügelbreitenEN-KlasseMax. FlügelbreiteEmpfohlene AnwendungEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmSchwere Innentüren, barrierefrei (DIN 18040)EN 51250 mmBreite Türen, BrandschutztürenEN 61400 mmSehr breite und schwere Türen MontagehinweiseDer GEZE TS 5000 wird in Normalmontage auf dem Türblatt (Bandseite) montiert. Die Gleitschiene wird am Rahmen oder Sturz befestigt. Eine Montageplatte ist im Lieferumfang enthalten.Bohrlehre GEZE (053134) verwenden für exakte PositionierungMontageplatte bei Brandschutztüren zwingend erforderlichSturzfutterwinkel (025657) bei unzureichender Sturztiefe verwendenSchließkraft nach Montage über optische Anzeige kontrollierenEndschlag und Schließgeschwindigkeit von vorn über Ventile einstellen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufFeuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (mit Montageplatte)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite)CE-Kennzeichnung — nach EN 1154 Häufig gestellte FragenFür welche Türbreiten ist der GEZE TS 5000 geeignet?Der GEZE TS 5000 ist für einflügelige Anschlagtüren mit einer Flügelbreite bis 1400 mm ausgelegt. Für barrierefreie Zugänge nach DIN 18040 ist er bis 1100 mm Flügelbreite einsetzbar.Ist der GEZE TS 5000 für Brandschutztüren zugelassen?Ja, der GEZE TS 5000 ist für die Montage an Feuer- und Rauchschutztüren (T30, T60, T90) zugelassen, wenn er mit Montageplatte montiert wird. Er erfüllt die Anforderungen nach DIN EN 1154.Kann der GEZE TS 5000 für links und rechts angeschlagene Türen verwendet werden?Ja, der GEZE TS 5000 ist universell einsetzbar und kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden.Welche Montagearten sind möglich?Normalmontage auf dem Türblatt (Bandseite) oder Kopfmontage auf der Bandgegenseite. Für beide Varianten wird eine Montageplatte mitgeliefert.Was ist der hydraulische Endschlag?Der hydraulische Endschlag beschleunigt die Tür kurz vor der Geschlossenlage, sodass die Tür sicher ins Schloss fällt. Die Funktion ist über ein Ventil von vorn einstellbar.Welches Zubehör ist mit dem GEZE TS 5000 kompatibel?Standard-Gleitschienen, höhenverstellbare Gleitschienen, T-Stop-Gleitschienen, mechanische Feststelleinheiten, Abdeckkappen, Montageplatten und Glasklemmschuhe für Ganzglastüren.Welche Gleitschienen-Varianten gibt es?Standard-Gleitschiene (068221), höhenverstellbare Gleitschiene (115191), T-Stop-Gleitschiene mit Türstopp-Funktion (102363) und vernietete Gleitschiene (069650). Alle in verschiedenen Farben erhältlich. Häufige Fragen zur Türschließer-AuswahlWelcher GEZE Türschließer eignet sich für Brandschutztüren?Alle GEZE TS 5000 Varianten sind nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Der TS 5000 als Standardmodell deckt mit EN 2-6 das breiteste Spektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren mit 1400 mm Flügelbreite. Wenn die Tür im Normalzustand offen stehen soll, brauchen Sie eine Feststellanlage wie den TS 5000 E oder TS 5000 R.Welchen Türschließer brauche ich für barrierefreie Zugänge nach DIN 18040?Der Standard-TS 5000 erfüllt DIN 18040 bis 1100 mm Flügelbreite. Für breitere barrierefreie Türen empfiehlt sich der TS 5000 ECline (bis 1250 mm, mit Öffnungsunterstützung) oder der TS 5000 EFS/RFS mit Freilauffunktion — die Tür lässt sich dann nahezu widerstandsfrei öffnen.Welche EN-Klasse brauche ich für meine Tür?Die EN-Klasse richtet sich nach der Flügelbreite: EN 2 bis 850 mm, EN 3 bis 950 mm, EN 4 bis 1100 mm, EN 5 bis 1250 mm, EN 6 bis 1400 mm. Der TS 5000 deckt mit EN 2-6 alle Breiten ab und eignet sich für die meisten einflügeligen Türen.Was ist der Unterschied zwischen TS 5000, TS 5000 E und TS 5000 R?Der TS 5000 ist der mechanische Standardschließer. Der TS 5000 E ergänzt eine elektrische Feststellung in der Gleitschiene (24V DC) und braucht eine externe Rauchschalterzentrale. Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert (230V AC) — die kompakteste Lösung für Feststellanlagen.Kann ich eine Feststellanlage nachrüsten?Ja. Beim TS 5000 können Sie durch Austausch der Gleitschiene gegen eine E-Gleitschiene oder R-Gleitschiene eine Feststellanlage nachrüsten. Die mechanische Feststelleinheit (Art. 017924) kann ohne elektrischen Anschluss ergänzt werden. Der Schließerkörper bleibt identisch.Wie oft muss ein Türschließer gewartet werden?Mechanische Türschließer wie der TS 5000 sollten jährlich kontrolliert werden — Schließkraft, Schließgeschwindigkeit und Endschlag prüfen. Bei Feststellanlagen auf Brandschutztüren schreibt DIN 14677 eine Prüfung alle 12 Monate durch eine befähigte Person vor. Welcher TS 5000 für welchen Einsatz?Der TS 5000 ist das Standardmodell der Serie — universell einsetzbar für einflügelige Türen bis 1400 mm. Die folgende Tabelle zeigt, wann eine Spezialvariante sinnvoll ist. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

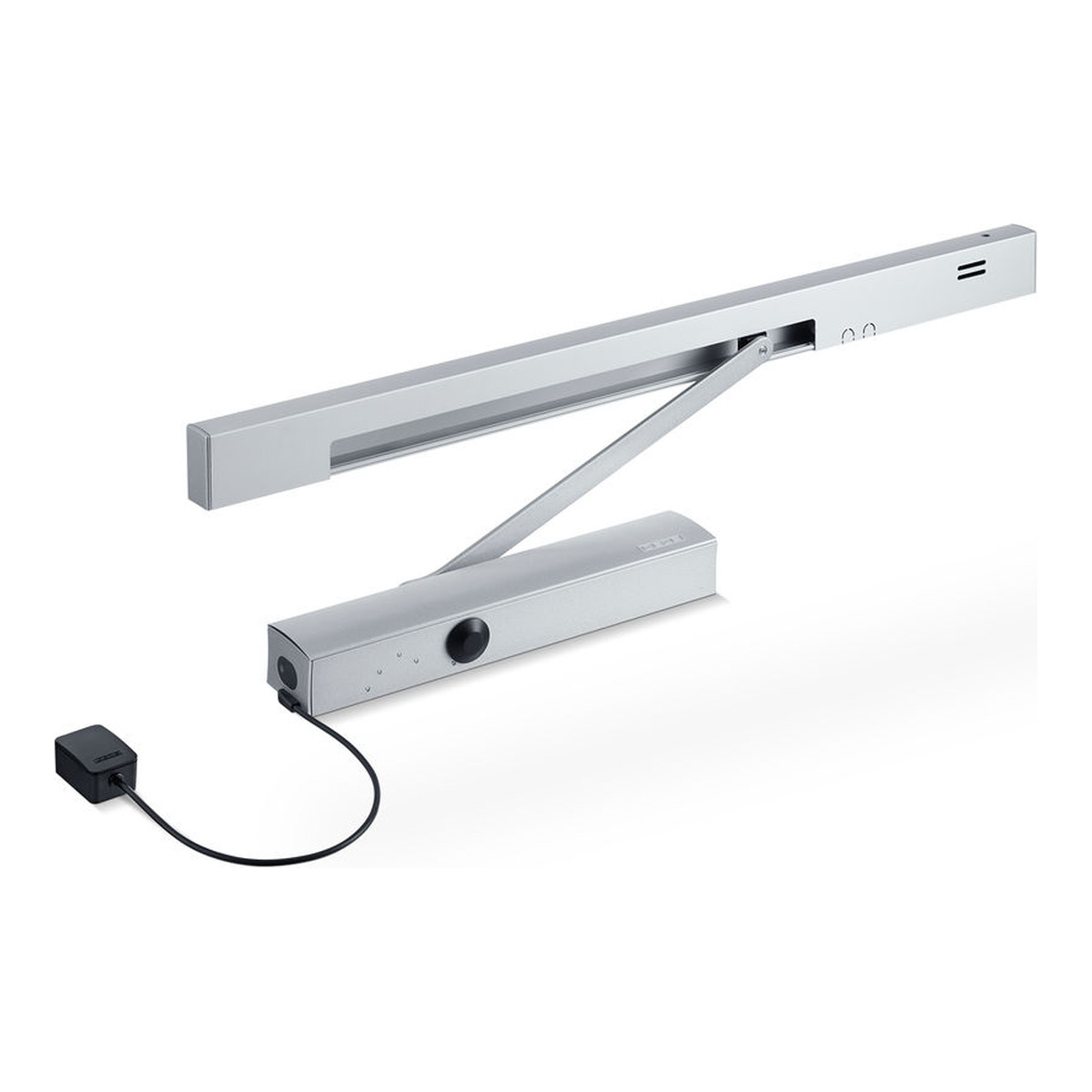

GEZE TS 5000 RFS – Freilauftürschließer mit RauchschalterzentraleFreilauf + integrierte RSZ: Tür ohne Widerstand öffnen, schließt nur im Alarmfall | EN 3-6, 24V DC | Art.-Nr. 155481M Kurz & KnappDer GEZE TS 5000 RFS ist ein Freilauftürschließer mit integrierter RauchschalterzentraleIm Normalbetrieb lässt sich die Tür nahezu ohne Widerstand öffnen und schließen (Freilauf)Erst im Brandfall schließt die Tür selbsttätigEN 3-6, 24V DC, mit KomfortrastfunktionBarrierefrei nach DIN 18040Unterbrechertaster in DE Pflicht! GEZE TS 5000 RFS – Barrierefreier Freilauftürschließer für BrandschutztürenDer GEZE TS 5000 RFS verbindet Brandschutz mit maximaler Barrierefreiheit. Im Normalbetrieb arbeitet der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand in beide Richtungen begehen. Die Türschließerfunktion ist dabei deaktiviert – die Tür verhält sich, als wäre kein Schließer montiert.Die Freilauffunktion wird durch einmaliges Öffnen der Tür auf ca. 90° aktiviert. Die integrierte Komfortrastfunktion arretiert die Tür leicht am Ende des Freilaufbereichs, um ungewolltes Zulaufen zu verhindern.Im Brandfall erkennt das integrierte Raucherkennungsteil GC 151 den Rauch und löst die Schließfunktion aus – die Tür schließt selbsttätig und sicher. Gleiches geschieht bei Stromausfall (Sicherheitsprinzip: stromlos geschlossen).Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) gesetzlich vorgeschrieben.Lieferumfang (Komplettverpackung):GEZE TS 5000 RFS Schließer EN 3-6Gleitschiene mit Freilauffunktion und KomfortrastfunktionIntegrierte Rauchschalterzentrale mit Alarmschwellennachführung, Verschmutzungsanzeige und Prüftaste Vorteile des GEZE TS 5000 RFSEchter Freilauf: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen – kein spürbarer SchließerwiderstandMaximale Barrierefreiheit: Erfüllt DIN 18040 bis 1400 mm Flügelbreite – ideal für Krankenhäuser, Pflegeeinrichtungen, öffentliche GebäudeKomfortrastfunktion: Arretiert die Tür leicht am Ende des Freilaufbereichs, verhindert ungewolltes ZulaufenIntegrierte Rauchschalterzentrale: Mit Alarmschwellennachführung, Verschmutzungsanzeige und PrüftasteSicherheitsprinzip: Bei Rauchmelder-Alarm oder Stromausfall schließt die Tür selbsttätig24V DC Betrieb: Niederspannung, kompatibel mit gängigen NetzteilenOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbar Technische DatenSchließkraftEN 3-6 (stufenlos von vorn einstellbar)Betriebsspannung24 V DCFreilaufbereich85°–160°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmFreilauffunktionElektrohydraulisch, aktivierbar durch Öffnung auf ca. 90°KomfortrastfunktionArretiert Tür am Ende des FreilaufbereichsRauchschalterzentraleIntegriert, mit Alarmschwellennachführung und VerschmutzungsanzeigeMontageTürblattmontage BandseiteEignungRechts und links angeschlagene Türen ohne UmstellungOberflächeSilberfarbig (weitere Farben erhältlich)BarrierefreiheitDIN 18040 bis 1400 mm FlügelbreiteUnterbrechertasterPflicht in DE (z.B. GEZE AS 500, Art.-Nr. 116266)NormenDIN EN 1154, DIN EN 1155, DIN 18040 MontageartenMontageartVarianteBeschreibungTürblattmontage BandseiteTS 5000 RFS (155481)Standardmontage: Schließer auf Türblatt, Gleitschiene am RahmenHinweis: Optionale Montageplatte für Bohrbild nach DIN EN 1154 Beiblatt 1 erhältlich (Art.-Nr. 059107). EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 3950 mmDIN 18040EN 41100 mmDIN 18040EN 51250 mmDIN 18040EN 61400 mmDIN 18040Hinweis: Durch die Freilauffunktion ist Barrierefreiheit nach DIN 18040 bis zur vollen Flügelbreite von 1400 mm gegeben. Montagehinweise24V DC Spannungsversorgung zur Gleitschiene herstellen (separates Netzteil erforderlich)Unterbrechertaster (z.B. GEZE AS 500) montieren – in Deutschland gesetzliche Pflicht bei FreilauftürschließernFreilauffunktion aktiviert sich nach erstmaligem Öffnen der Tür auf ca. 90°Komfortrastfunktion arretiert Tür am Ende des Freilaufbereichs – Einstellung prüfenAlle hydraulischen Funktionen (Schließkraft, Schließgeschwindigkeit, Endschlag) von vorn einstellbarOptionale Montageplatte (059107) für Bohrbild nach DIN EN 1154 Beiblatt 1Für rechts und links angeschlagene Türen ohne Umstellung geeignetNach Montage: Funktionsprüfung durchführen (Freilauf, Rauchauslösung, Schließvorgang) Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte Feststellvorrichtungen (Freilauf)DIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)DIN 18040 – Barrierefreiheit (bis 1400 mm Flügelbreite durch Freilauf)CE-Kennzeichnung Häufig gestellte FragenWas ist der Unterschied zwischen dem GEZE TS 5000 RFS und dem TS 5000 R?Der TS 5000 RFS hat eine Freilauffunktion: Die Tür lässt sich im Normalbetrieb ohne Widerstand öffnen. Der TS 5000 R hält die Tür lediglich in einer festen Position offen (Feststellung). Beim TS 5000 RFS ist die Schließerfunktion im Normalbetrieb deaktiviert.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung bei Freilauftürschließern einen manuellen Unterbrechertaster vor. Damit kann die Schließfunktion jederzeit von Hand ausgelöst werden, z.B. bei Evakuierungen.Was passiert bei Stromausfall?Bei Stromausfall schließt die Tür selbsttätig (Sicherheitsprinzip: stromlos geschlossen). Der Brandschutz ist jederzeit gewährleistet.Kann der GEZE TS 5000 RFS an Brandschutztüren montiert werden?Ja. Der TS 5000 RFS ist nach DIN EN 1155 für die Montage an einflügeligen Feuer- und Rauchschutztüren zugelassen.Welches Netzteil wird benötigt?Ein 24V DC Netzteil (nicht im Lieferumfang). GEZE bietet passende Stromversorgungsteile an.In welchen Farben ist der GEZE TS 5000 RFS erhältlich?Silberfarbig (155481), Weiß (162086), Edelstahl ähnlich (162087) und nach RAL (155482).Warum beginnt der GEZE TS 5000 RFS erst ab EN 3?Die Freilauffunktion erfordert eine Mindestschließkraft von EN 3, um das zuverlässige Schließen im Brandfall sicherzustellen. EN 2 ist nicht möglich. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft erhöhen. Feststellanlage hält die Tür nicht mehr offen — Ursache?Rauchmelder prüfen (Tauschpflicht nach 8 Jahren). LED an der Zentrale kontrollieren — Dauerlicht grün = OK, Blinken = Störung. Stromversorgung und Verkabelung zum Haftmagneten checken. LED an der Zentrale blinkt rot — was bedeutet das?Störungsmeldung: Rauchmelder defekt, verschmutzt oder Tauschfrist überschritten. Alternativ Kabelbruch oder Kurzschluss in der Melderlinie. Melder einzeln abklemmen, um fehlerhafte Komponente zu identifizieren. Häufige Fragen zur Türschließer-AuswahlWas unterscheidet den TS 5000 RFS vom TS 5000 R?Der TS 5000 R hat eine elektrische Feststellung — die Tür wird in einer Position gehalten. Der TS 5000 RFS hat eine elektrische Freilauffunktion — die Tür lässt sich nahezu widerstandsfrei öffnen und schließt nur im Brandfall. Das ist komfortabler und besser für barrierefreie Zugänge geeignet.Welcher Türschließer für barrierefreie Brandschutztüren die offen stehen sollen?Der TS 5000 RFS ist die beste Wahl: Freilauffunktion für widerstandsfreies Öffnen, integrierter Rauchmelder und Rauchschalterzentrale, Komfort-Rastfunktion zum Offenhalten. Alles in einem Gerät, DIN 18040 konform bis 1400 mm.Was ist die Komfort-Rastfunktion?Die Komfort-Rastfunktion arretiert die Tür am Ende des Freilaufbereichs (ca. 90°) in der Offenstellung. Die Tür bleibt offen stehen bis sie manuell geschlossen wird oder der Brandmelder auslöst. Bei aktivem Freilauf reicht leichtes Anstoßen zum Öffnen.Welche EN-Klasse brauche ich?Der TS 5000 RFS deckt EN 3-6 ab (bis 1400 mm). Im Unterschied zum TS 5000 ECline (EN 3-5, bis 1250 mm) kann er auch größere Türen barrierefrei bedienen.Brauche ich zusätzliche Rauchmelder?Nicht zwingend — der integrierte Rauchmelder in der Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Melder können für Früherkennung in angrenzenden Bereichen angeschlossen werden.Wie oft muss der TS 5000 RFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Geprüft werden: Rauchmelder, Freilauffunktion, Komfort-Rast, Schließvorgang und 24V-Stromversorgung. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Welcher TS 5000 für welchen Einsatz?Der TS 5000 RFS kombiniert Freilauffunktion mit integriertem Rauchmelder — die komfortabelste Lösung für barrierefreie Brandschutztüren. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

GEZE TS 5000 L — Gleitschienentürschließer Bandgegenseite EN 2-6 Kurz & KnappGleitschienentürschließer für Bandgegenseite — nicht sichtbar von der ÖffnungsseiteStufenlos einstellbare Schließkraft EN 2–6, für Türblattbreiten bis 1400 mmBarrierefrei nach DIN 18040 bis 1100 mm TürblattbreiteZugelassen für Feuer- und Rauchschutztüren nach EN 1154Alle Funktionen von der Vorderseite einstellbar — kein Türausbau nötigDIN links/rechts verwendbar ohne Umstellung GEZE TS 5000 L — verdeckter Türschließer für anspruchsvolle ObjekteDer GEZE TS 5000 L ist ein Gleitschienentürschließer für die Montage auf der Bandgegenseite. Durch die Anbringung auf der Scharnierseite bleibt der Schließer von der Türöffnungsseite nicht sichtbar — eine Lösung für architektonisch anspruchsvolle Umgebungen in Verwaltungsgebäuden, Hotels und öffentlichen Einrichtungen.Mit stufenlos einstellbarer Schließkraft EN 2–6 deckt der TS 5000 L Türblattbreiten bis 1400 mm ab. Die Barrierefreiheit nach DIN 18040 ist bei Türblattbreiten bis 1100 mm gegeben. Die optische Schließkraftanzeige am Schließerkörper ermöglicht eine schnelle Kontrolle der eingestellten Schließkraft.Die hydraulische Öffnungsdämpfung schützt Wände und Einrichtung vor unkontrolliertem Türaufschlag. Der Endschlag wird über ein Ventil geregelt. Sämtliche Einstellungen — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — sind von der Vorderseite zugänglich, ohne die Tür aushängen zu müssen.Der Schließer ist zugelassen für Feuer- und Rauchschutztüren nach EN 1154. Der Schließerkörper (287 × 47 × 60 mm) wird per Kopfmontage auf der Bandseite oder per Türblattmontage auf der Bandgegenseite befestigt. Die Verwendung ist DIN links und DIN rechts ohne Umstellung möglich. Vorteile & BesonderheitenVerdeckte Optik — Nicht sichtbar von der Türöffnungsseite, für architektonisch anspruchsvolle UmgebungenStufenlose Schließkraft EN 2–6 — Für Türblattbreiten bis 1400 mm, feinjustierbarBarrierefreiheit nach DIN 18040 — Bis 1100 mm Türblattbreite normgerechtOptische Schließkraftanzeige — Schnelle visuelle Kontrolle der eingestellten SchließkraftAlle Einstellungen von vorn — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung ohne Türausbau einstellbarHydraulische Öffnungsdämpfung — Schutz vor unkontrolliertem TüraufschlagDIN-Richtung universal — Links/rechts verwendbar ohne UmstellungFeuer-/Rauchschutzzulassung — Zugelassen nach EN 1154 für Brandschutz- und Rauchschutztüren Technische DatenEigenschaftWertProdukttypGleitschienentürschließer, BandgegenseiteSchließkraftEN 2–6, stufenlos einstellbarTürblattbreite max.1400 mmBarrierefreiheit (DIN 18040)bis 1100 mm TürblattbreiteÖffnungswinkel max.120°MontageartenKopfmontage Bandseite / Türblattmontage BandgegenseiteSchließerkörper (B × H × T)287 × 47 × 60 mmGleitschiene BG (L × H × T)448,5 × 30,5 × 20,5 mmÖffnungsdämpfunghydraulischEndschlagüber Ventil geregeltDIN-Richtunglinks/rechts ohne UmstellungSchließkraftanzeigeoptisch, am SchließerkörperEinstellungalle Funktionen von der VorderseiteNormEN 1154ZulassungFeuer- und Rauchschutztüren EN-Klassen & TürblattbreitenEN-KlasseTürblattbreiteBarrierefrei (DIN 18040)EN 2–3bis 950 mmjaEN 3–4bis 1100 mmjaEN 4–5bis 1250 mmneinEN 5–6bis 1400 mmneinDie Schließkraft ist stufenlos innerhalb der EN-Klassen 2–6 einstellbar. Die Barrierefreiheit nach DIN 18040 ist bis EN 3–4 (1100 mm) gewährleistet. MontagevariantenMontageartSchließerGleitschieneKopfmontage Bandseiteauf dem Türblattauf dem RahmenTürblattmontage Bandgegenseiteauf dem Rahmenauf dem TürblattFür die Montage mit Montageplatte: Art. 124683 (silber) oder Art. 124684 (nach RAL). Kompatible Gleitschienen (Bandgegenseite)GleitschieneArt.-Nr.BesonderheitStandard BG025655Im Lieferumfang enthaltenHöhenverstellbar BG115193Ausgleich bei unebenen ZargenT-Stop BG102366Integrierter mechanischer TürstopperWandmontage BG (Sturz)189148Für Sturzmontage bei Glasanlagen MontagehinweiseDer GEZE TS 5000 L wird auf der Bandgegenseite montiert — der Schließerkörper und die Gleitschiene befinden sich auf der Scharnierseite und sind von der Öffnungsseite nicht sichtbar.Bei der Kopfmontage wird der Schließerkörper auf dem Türblatt, die Gleitschiene auf dem Rahmen befestigt. Bei der Türblattmontage ist es umgekehrt: Schließer auf dem Rahmen, Schiene auf dem Türblatt.Alle Einstellventile (Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung) sind von der Vorderseite zugänglich. Die optische Schließkraftanzeige erleichtert die korrekte Einstellung. Die Montage ist DIN links und DIN rechts ohne Umstellung möglich.Für die Montage auf Stahlzargen oder bei besonderen Einbausituationen stehen Montageplatten zur Verfügung: Art. 124683 (silber) und Art. 124684 (nach RAL). Optionale FeststellungDer GEZE TS 5000 L kann mit einer mechanischen Feststelleinheit (Art. 071924) nachgerüstet werden. Diese hält die Tür in einem definierten Öffnungswinkel offen und ist bei Bedarf ein- und ausschaltbar.Die Feststelleinheit ist überfahrbar und wird in die Gleitschiene integriert. Sie eignet sich für Standard-, T-Stop- und Boxer-Gleitschienen mit 20,7 mm Profil.Hinweis: Die mechanische Feststellung ist nicht für Feuer- und Rauchschutztüren zugelassen. Für Brandschutztüren mit Offenhaltung sind elektromechanische Feststellanlagen erforderlich. Barrierefreiheit nach DIN 18040Der GEZE TS 5000 L erfüllt die Anforderungen der DIN 18040 (Barrierefreies Bauen) bei Türblattbreiten bis 1100 mm. Dies entspricht den EN-Klassen 2–4 mit stufenlos reduzierter Schließkraft.Durch die stufenlose Einstellung der Schließkraft können die maximal zulässigen Bedienkräfte (47 Nm Öffnungsmoment für Innentüren) eingehalten werden. Die niedrige Einbausituation auf der Bandgegenseite hat keinen Einfluss auf die Barrierefreiheit. Normen & ZulassungenEN 1154 — Türschließmittel mit kontrolliertem SchließablaufFeuer- und Rauchschutztüren — zugelassenDIN 18040 — Barrierefreies Bauen (bis 1100 mm Türblattbreite)CE-Kennzeichnung — Leistungsklasse EN 2–6 Die GEZE TS 5000 Familie im Überblick Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage. ModellENMontage / FunktionBesonderheit TS 5000EN 2-6BandseiteBasis, optische SchließkraftanzeigeTS 5000 LEN 2-6BandgegenseiteNicht sichtbar von ÖffnungsseiteTS 5000 L + FeststellungEN 2-6BGS + mech. FeststellungInkl. FeststelleinheitTS 5000 L-EEN 2-6BGS + E-Feststellung24V DC, 80-130°TS 5000 L-REN 2-6BGS + FeststellanlageRauchschalter integriertTS 5000 L-EClineEN 3-5BGS + ÖffnungsunterstützungBarrierefrei bis 1250 mmR-ISM FeststellanlageEN 2-6BS, zweiflügelig + RauchschalterFeststellanlage, Schließfolge Häufige Fragen zum GEZE TS 5000 LWas bedeutet „Bandgegenseite“ beim TS 5000 L?Der Schließer wird auf der Scharnierseite der Tür montiert. Von der Öffnungsseite (der Seite, zu der die Tür aufschwingt) ist er nicht sichtbar. Das ergibt eine saubere Optik auf der repräsentativen Seite.Für welche Türblattbreiten ist der TS 5000 L geeignet?Der Schließer deckt Türblattbreiten bis 1400 mm ab (EN 2–6, stufenlos). Barrierefrei nach DIN 18040 ist er bis 1100 mm einsetzbar.Kann der TS 5000 L auf Feuer- und Rauchschutztüren eingesetzt werden?Ja. Der TS 5000 L ist nach EN 1154 für Feuer- und Rauchschutztüren zugelassen.Wie wird die Schließkraft eingestellt?Die Schließkraft ist stufenlos innerhalb EN 2–6 einstellbar. Alle Einstellventile sind von der Vorderseite zugänglich — die Tür muss nicht ausgehängt werden. Die optische Schließkraftanzeige zeigt die aktuelle Einstellung an.Kann der TS 5000 L nachträglich mit Feststellung ausgestattet werden?Ja, mit der mechanischen Feststelleinheit Art. 071924. Diese wird in die Gleitschiene integriert und ist ein-/ausschaltbar. Für Brandschutztüren ist eine mechanische Feststellung allerdings nicht zugelassen.Muss der Schließer für DIN links oder rechts umgestellt werden?Nein. Der GEZE TS 5000 L ist DIN links/rechts verwendbar ohne Umstellung. Kaufberatung: GEZE TS 5000 LWann wähle ich den TS 5000 L statt eines Standard-Gleitschienentürschließers?Der TS 5000 L ist die richtige Wahl, wenn der Türschließer von der Öffnungsseite nicht sichtbar sein soll — etwa in repräsentativen Bereichen wie Hotelfluren, Bürogebäuden oder öffentlichen Einrichtungen.Brauche ich den TS 5000 L mit oder ohne Feststelleinheit?Ohne Feststellung: Für Türen, die nach jedem Öffnen selbständig schließen sollen — insbesondere Feuer- und Rauchschutztüren. Mit Feststellung (Art. 071924): Für Türen, die zeitweise offengehalten werden sollen, z. B. in Bereichen mit hohem Publikumsverkehr. Nicht für Brandschutztüren.Welche Gleitschiene ist die richtige?Standard BG (025655): Für die meisten Einbausituationen, im Lieferumfang enthalten. T-Stop BG (102366): Wenn ein integrierter Türstopper gewünscht ist. Höhenverstellbar BG (115193): Bei unebenen Zargen oder schwierigen Einbausituationen.Ist der TS 5000 L für barrierefreie Gebäude geeignet?Ja, bei Türblattbreiten bis 1100 mm erfüllt er DIN 18040. Für breitere Türen in barrierefreien Bereichen sollte ein automatischer Türantrieb in Betracht gezogen werden.In welchen Farben ist der TS 5000 L erhältlich?Silberfarbig (Standard), weiß, schwarz, Edelstahl-Optik und nach RAL. So lässt sich der Schließer farblich an Tür und Zarge anpassen.Ist der TS 5000 L auch für schwere Metalltüren geeignet?Ja. Mit EN-Klasse 5–6 schließt er auch schwere Türblätter bis 1400 mm zuverlässig. Für die Montage auf Stahlzargen stehen Montageplatten (Art. 124683/124684) zur Verfügung.
