DICTATOR Federseilrolle Ø 118 für Schiebetüren

Schließmittel für Schiebetüren aus der Durchmesserreihe 118: Beim Öffnen der Tür wird die innenliegende Feder gespannt und zieht die Tür anschließend selbsttätig wieder zu. Lieferbar mit 25, 50 oder 80 N, als Doppel-Federseilrolle mit 50 oder 100 N — mit Rutschnabe und Halterung oder mit Innenvierkant.

Kurz & Knapp

Zieht die Schiebetür über ein Federseil selbsttätig zu
Schließkraft 25, 50 oder 80 N, als Doppel-Federseilrolle 50 oder 100 N
Maximaler Arbeitsweg 1,00 bis 1,80 m, je nach Kraft
Rutschnabe mit Halterung (verzinkt oder V2A) oder Innenvierkant für 8-mm-Vierkant
Schließkraft über die Vorspannung der Feder einstellbar
Kontrolliert die Schließgeschwindigkeit nicht

So arbeitet die Federseilrolle

Das Seil ist an der Schiebetür befestigt. Öffnet man die Tür, wickelt sich das Seil ab und spannt die Feder; danach zieht die Feder die Tür wieder zu. Das Kevlarseil läuft in Führungsrillen, die in das hitzebeständige Kunststoffgehäuse eingespritzt sind, und wird dadurch sauber aufgewickelt.

Je stärker die Feder vorgespannt wird, desto höher ist die Schließkraft und desto kürzer der verbleibende Arbeitsweg. DICTATOR nennt als Beispiel eine Federseilrolle mit 50 N bei 2 Umdrehungen Vorspannung: Am Ende, bei geschlossener Tür, zieht sie noch mit ca. 38 N, der mögliche Fahrweg beträgt 1,05 m.

Die Federseilrolle bremst die Tür nicht ab. Muss die Schließgeschwindigkeit kontrolliert werden, empfiehlt DICTATOR den Schiebetürschließer DICTAMAT 50, der die Federseilrolle als Schließmittel nutzt.

Ausführungen und Bestellnummern

Die Ausführung mit Rutschnabe und Halterung sollte nach DICTATOR grundsätzlich eingesetzt werden. Die Doppel-Federseilrolle koppelt zwei Rollen gleicher Kraft und wird gewählt, wenn bei gleicher Federkraft ein längerer Arbeitsweg gebraucht wird; sie ist nur mit Rutschnabe lieferbar.

Bestell-Nr.	Ausführung	Schließkraft	max. Arbeitsweg
070102	Rutschnabe, Halterung verzinkt	25 N	1,80 m
070093	Rutschnabe, Halterung verzinkt	50 N	1,50 m
070094	Rutschnabe, Halterung verzinkt	80 N	1,00 m
070103	Rutschnabe, Halterung V2A	25 N	1,80 m
070098	Rutschnabe, Halterung V2A	50 N	1,50 m
070099	Rutschnabe, Halterung V2A	80 N	1,00 m
070110	Innenvierkant	25 N	1,80 m
070111	Innenvierkant	50 N	1,50 m
070112	Innenvierkant	80 N	1,00 m

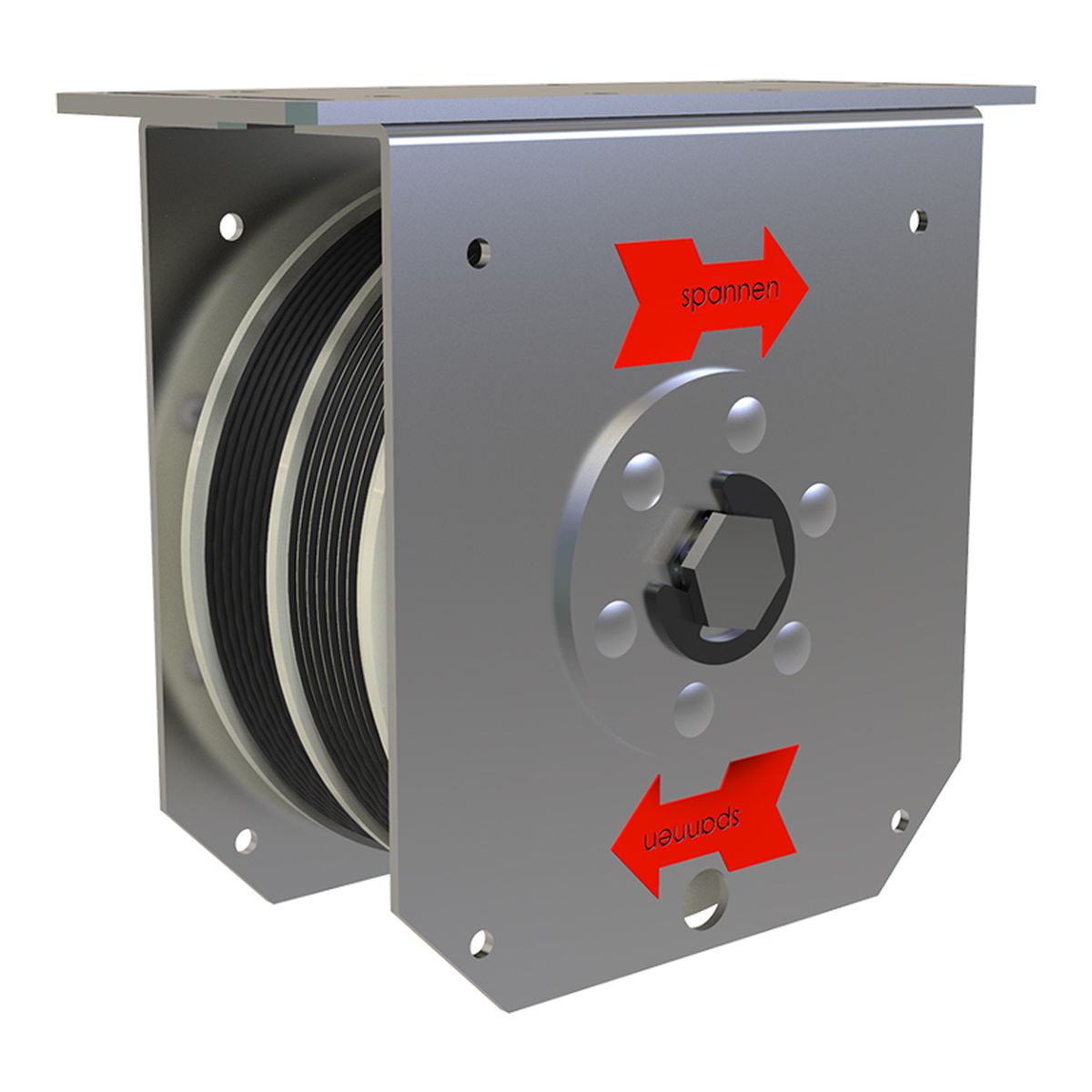

070104	Doppel-Federseilrolle, Rutschnabe, Montageplatte verzinkt	50 N (2 × 25 N)	1,80 m
070105	Doppel-Federseilrolle, Rutschnabe, Montageplatte verzinkt	100 N (2 × 50 N)	1,50 m

Technische Daten

Eigenschaft	Wert
Durchmesserreihe	118
Schließkraft	25 N, 50 N, 80 N; Doppel-Federseilrolle 50 N oder 100 N
Gehäuse	Kunststoff Domamit/Grilon, mit Führungsrillen
Seil	2 m, Kevlar mit Polyestermantel

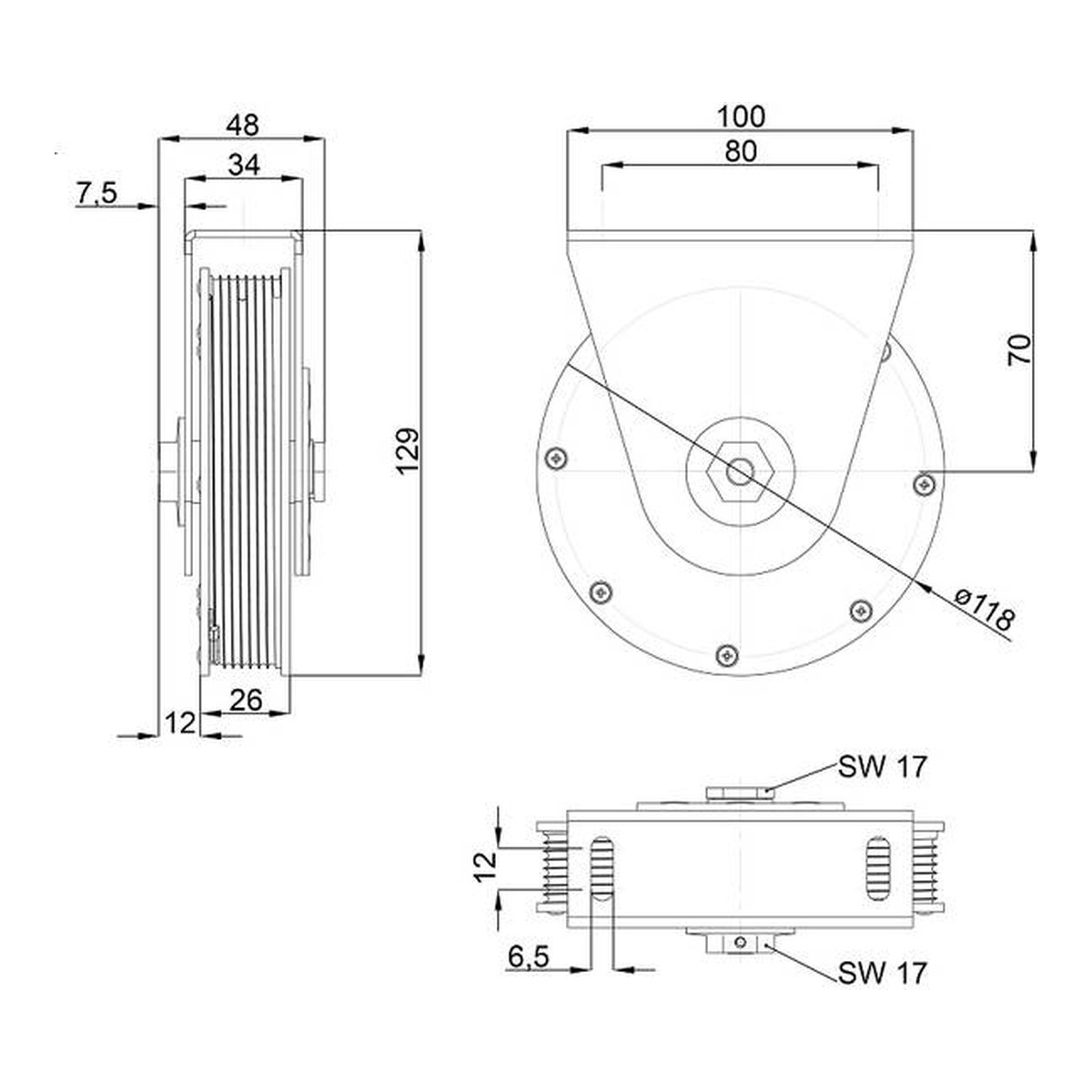

Rutschnabe	Spannmutter SW 17 auf beiden Seiten
Halterung	verzinkt oder V2A; Doppel-Federseilrolle mit Montageplatte verzinkt

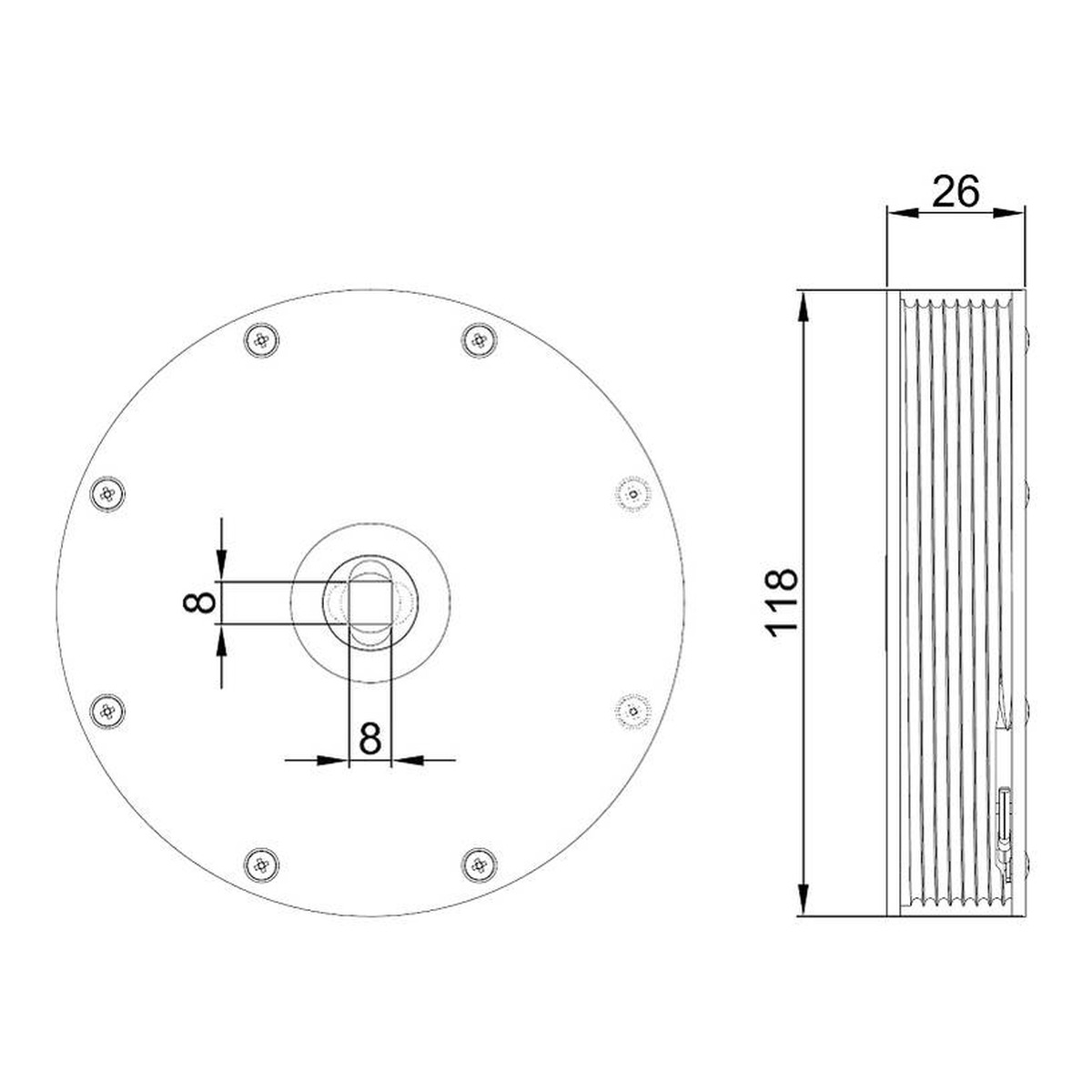

Innenvierkant	durchgehend, für Vierkant 8 × 8 × 26 mm oder M8-Schlossschraube mit Vierkantansatz

Schließkraft einstellen

Vorgespannt wird nur bei ganz geöffneter Tür. Das Gehäuse darf nicht geöffnet werden — es besteht Verletzungsgefahr.

Rutschnabe: Auf beiden Seiten sitzt eine Spannmutter SW 17. Drehen in Pfeilrichtung erhöht die Vorspannung, entgegen der Pfeilrichtung verringert sie sie. Für die maximale Vorspannung bis zum Anschlag drehen und dann eine halbe Umdrehung zurück — sonst sinkt die Lebensdauer der Feder.
Innenvierkant: Rolle auf dem Vierkant befestigen, Seil an der Tür befestigen und durch Ziehen am Seil vorspannen. Das Seil dabei nicht loslassen, sonst entspannt sich die Feder unkontrolliert und kann beschädigt werden. Nicht zu stark vorspannen — ohne Rutschnabe lässt sich die Feder nur mit großer Vorsicht entspannen.

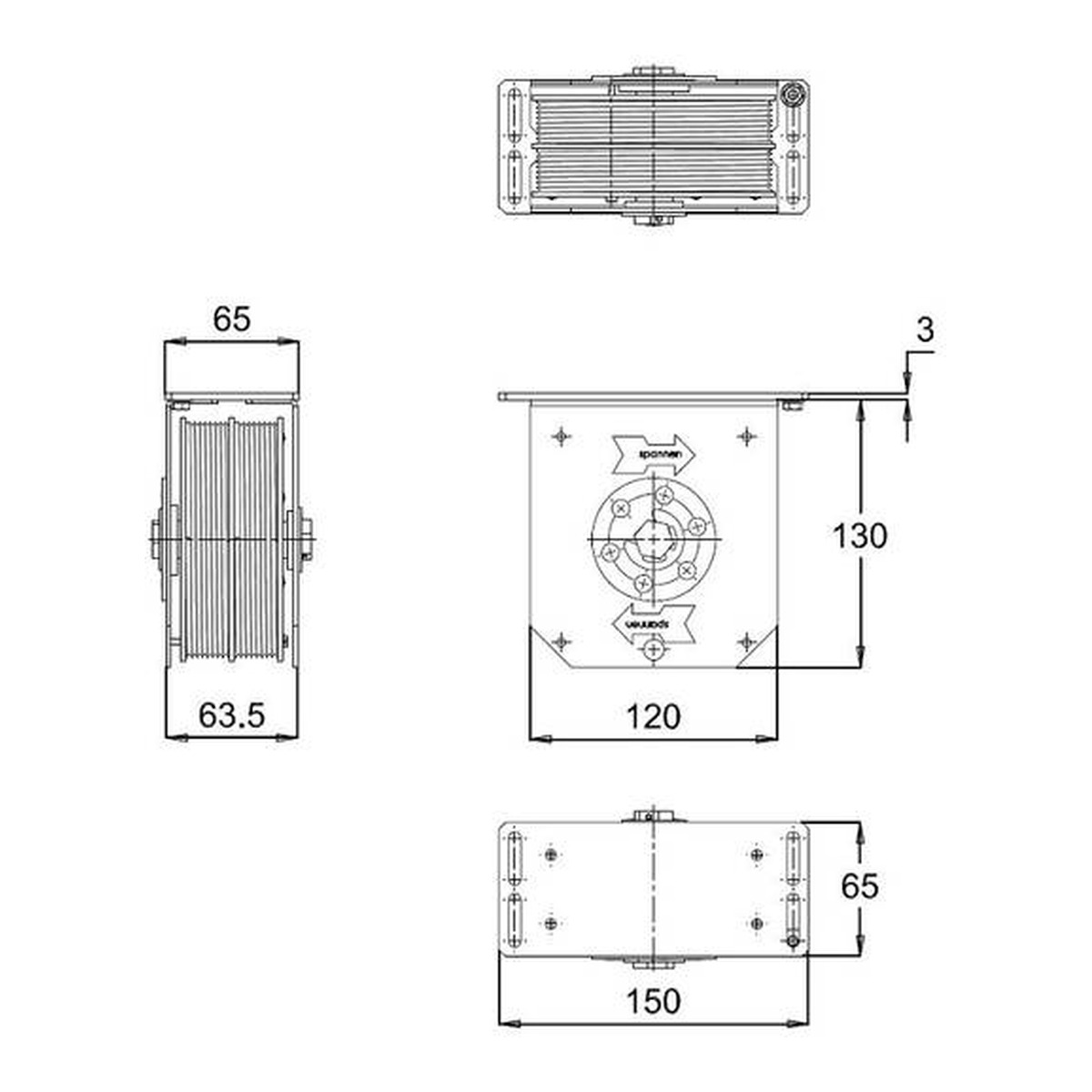

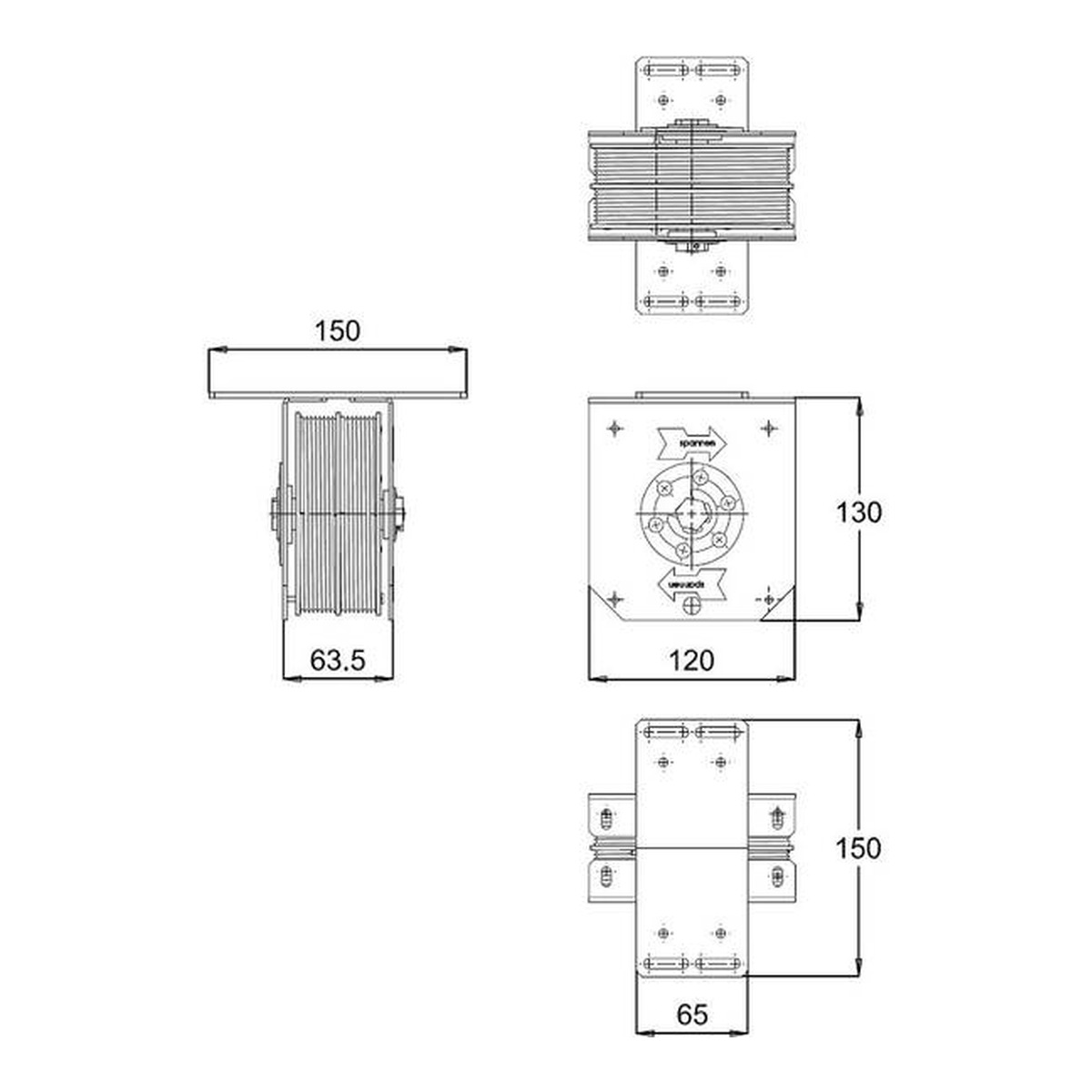

Doppel-Federseilrolle: Die Montageplatte wird je nach Einbausituation längs oder quer auf der Halterung montiert. Beide Rollen tragen ein Seil, verwendet wird nur eines — das, das besser mit der Türbewegung fluchtet.

Rauch- und Brandschutztüren

DICTATOR nennt die Ausführungen mit 25 N, 50 N und 100 N als für den Einsatz an Rauch- und Brandschutztüren geprüft. Die Federseilrollen mit 25 und 50 N wurden dafür als Komponente des Schiebetürschließers DICTAMAT 50 geprüft. Für die Ausführung mit 80 N nennt DICTATOR diese Prüfung nicht.

Zubehör

Montageplatte 070114 — für die Federseilrolle mit Rutschnabe (25/50/80 N), wenn sie an Wand oder Decke befestigt wird
Montagewinkel 070113 — für die Federseilrolle mit Innenvierkant, wenn bauseits kein Vierkantbolzen vorhanden ist
Federseilrolle Ø 177 — größere Durchmesserreihe für Arbeitswege bis 4 m

Häufige Fragen

Wie weit zieht die Federseilrolle Ø 118 eine Schiebetür zu?
Der maximal nutzbare Arbeitsweg hängt von der Kraft ab: 1,80 m bei 25 N, 1,50 m bei 50 N, 1,00 m bei 80 N. Die Doppel-Federseilrolle schafft 1,80 m mit 50 N und 1,50 m mit 100 N. Für Wege bis 4 m führt DICTATOR die Federseilrolle Ø 177.

Federseilrolle Ø 118 mit Rutschnabe oder mit Innenvierkant?
DICTATOR empfiehlt grundsätzlich die Ausführung mit Rutschnabe und Halterung: Die Schließkraft wird über die Spannmutter eingestellt, und ein Bedienungsfehler beim Spannen kann die Feder nicht beschädigen. Die Ausführung mit Innenvierkant sitzt auf einem 8-mm-Vierkantbolzen oder dem Montagewinkel 070113; sie wird über das Seil vorgespannt und lässt sich nur mit großer Vorsicht wieder entspannen.

Wann braucht man die Doppel-Federseilrolle Ø 118?
Wenn bei gleicher Federkraft ein längerer Arbeitsweg gebraucht wird. Zwei Federseilrollen gleicher Kraft (2 × 25 N oder 2 × 50 N) sind gekoppelt; die Doppel-Federseilrolle gibt es nur mit Rutschnabe.

Bremst die Federseilrolle Ø 118 die Schiebetür ab?
Nein. Als alleiniges Schließmittel kontrolliert die Federseilrolle die Schließgeschwindigkeit nicht. Ist das aus Sicherheits- oder Funktionsgründen nötig, empfiehlt DICTATOR den Schiebetürschließer DICTAMAT 50, der die Federseilrolle als Schließmittel nutzt.

Ist die Federseilrolle Ø 118 für Rauch- und Brandschutztüren geprüft?
DICTATOR nennt die Ausführungen mit 25 N, 50 N und 100 N als für den Einsatz an Rauch- und Brandschutztüren geprüft; die Federseilrollen mit 25 und 50 N wurden dafür als Komponente des Schiebetürschließers DICTAMAT 50 geprüft. Für die Ausführung mit 80 N nennt DICTATOR diese Prüfung nicht.
