DICTATOR Rückstellpuffer für Schiebetüren
35,47 €*
inkl. MwSt
29,81 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage
DICTATOR Rückstellpuffer für Schiebetüren
Der Rückstellpuffer von DICTATOR drückt eine Schiebetür so weit aus der Wandtasche heraus, dass der Türgriff wieder zugänglich ist. Damit lässt sich die Schiebetür auch bei Wandtaschen komplett öffnen, ohne dass Durchgangsbreite verloren geht. Ein Magnetpuffer an der Kolbenstange hält die Tür in der geöffneten Position fest.
Kurz & Knapp
- Drückt Schiebetüren aus der Wandtasche heraus
- Magnetpuffer hält die geöffnete Tür fest
- Zwei Federstärken: Ausschubkraft ca. 85 N oder ca. 130 N

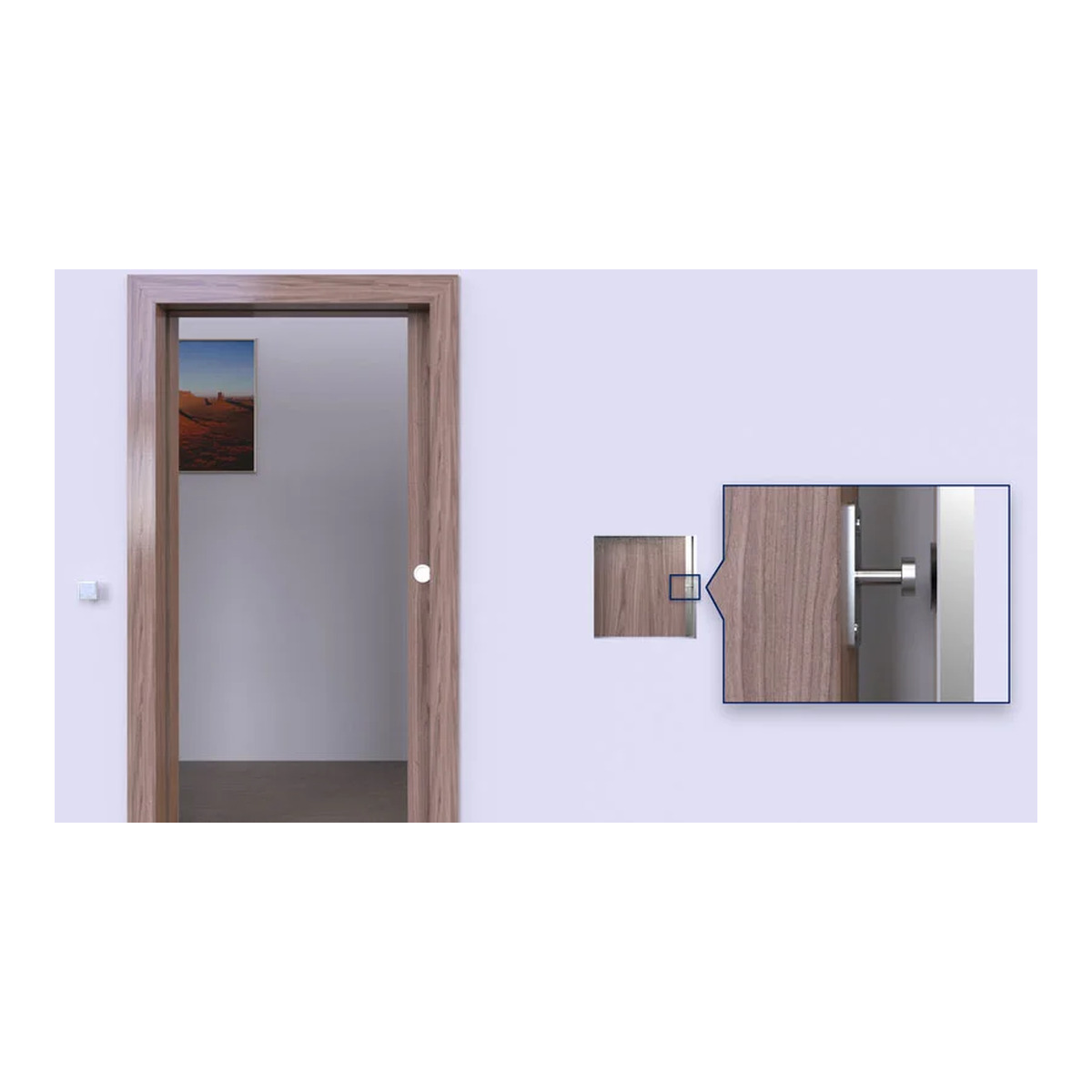

- Einbau in der Regel unsichtbar an der Öffnungskante im Türblatt
- In der Nische hinter der geöffneten Tür genügen 25 mm Abstand
- Mit Anschlagscheibe und Befestigungsschrauben
Funktionsweise
Beim Öffnen der Tür trifft der Magnetpuffer an der Kolbenstange auf eine Gegenplatte und hält die Tür dabei gleichzeitig fest. Soll die Tür wieder geschlossen werden, genügt ein kurzer Druck gegen die Türkante: Die integrierte Feder des Rückstellpuffers drückt die Tür so weit aus der Wandtasche heraus, dass der Türgriff wieder zugänglich ist.

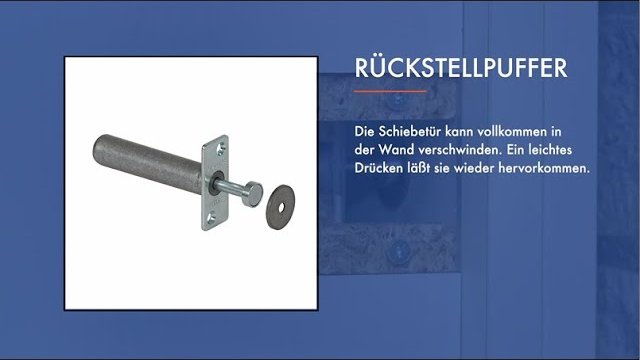

Das Produktvideo von DICTATOR
Wie der Rückstellpuffer die in der Wandtasche verschwundene Schiebetür nach einem leichten Drücken wieder herausschiebt, zeigt DICTATOR in einem kurzen Produktvideo.
Federstärke wählen
| Ausschubkraft | Einsatz | Bestellnummer |
|---|---|---|
| ca. 85 N | Normalfall | 500260 |
| ca. 130 N | nur bei schwergängigen Türen, z. B. beim Einsatz einer Bürstendichtung | 500262 |

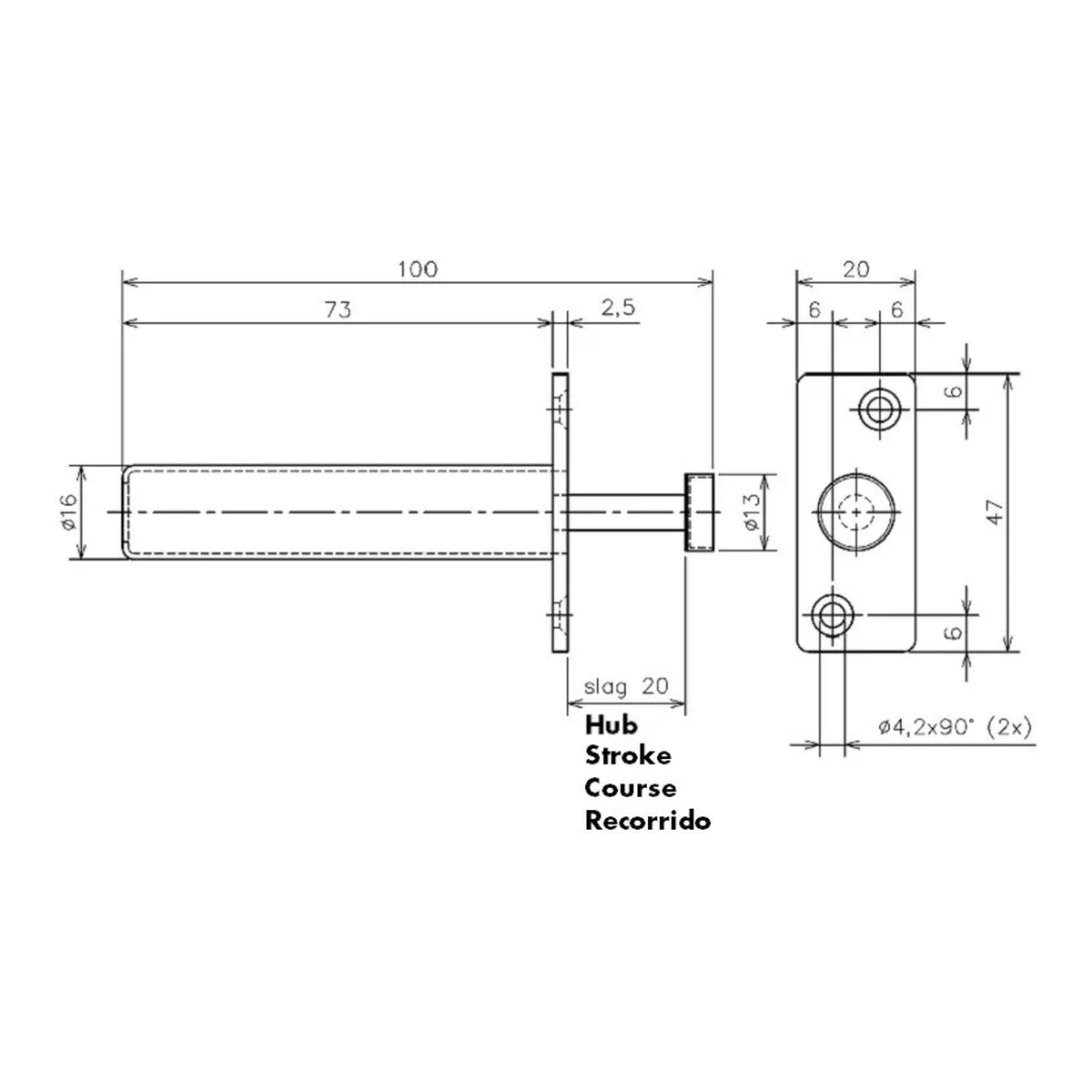

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Türart | Schiebetüren |
| Ausschubkraft | ca. 85 N (500260) oder ca. 130 N (500262) |
| Material | Aluminium (Rohr), Stahl verzinkt (Frontplatte und Kolbenstange) |
| Einbauort | an der Öffnungskante im Türblatt |
| Abstand in der Nische | 25 mm hinter der geöffneten Tür |
| Lieferumfang | Rückstellpuffer, Anschlagscheibe, Befestigungsschrauben |

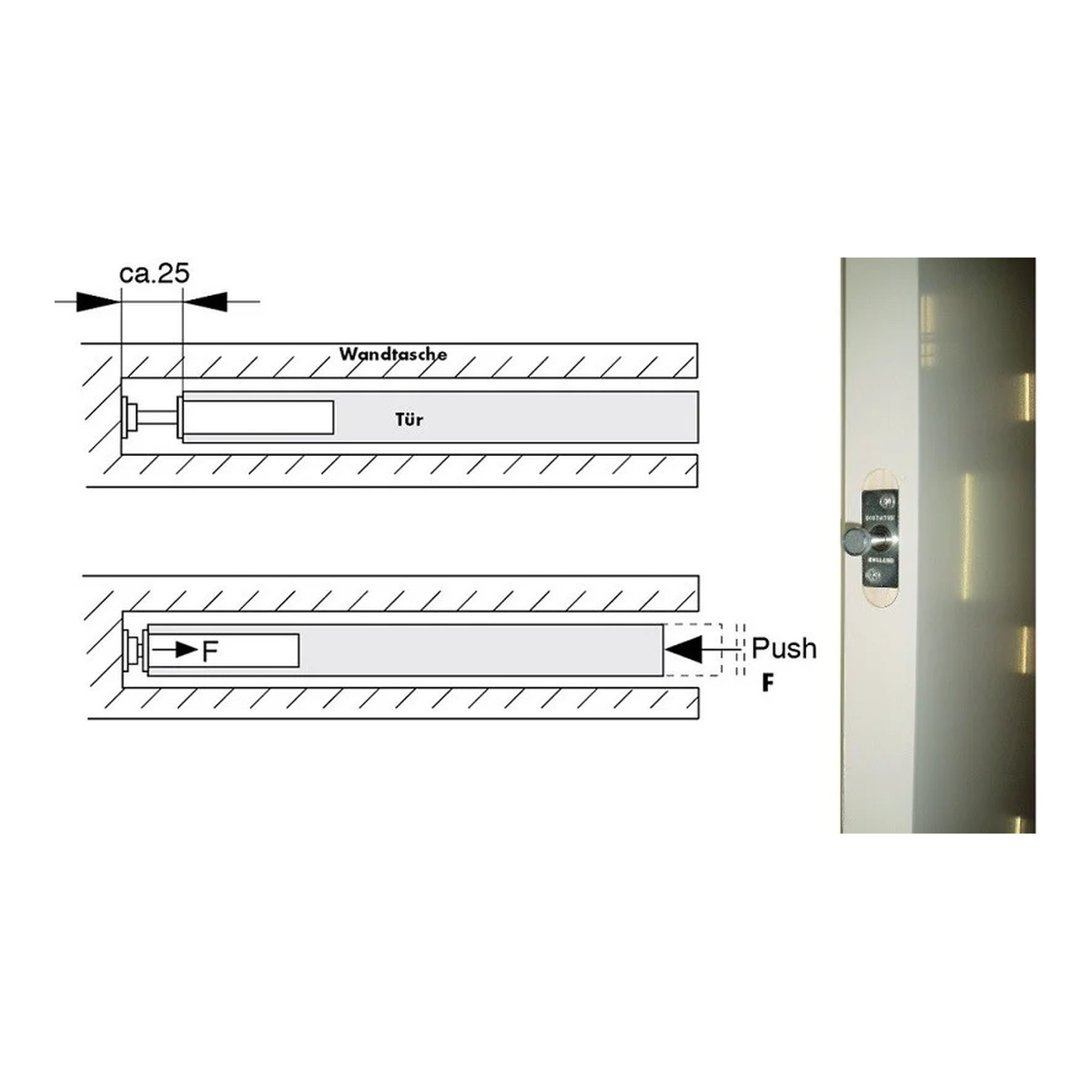

Montage
- Der Rückstellpuffer wird normalerweise an der Öffnungskante der Tür in das Türblatt eingebaut; dafür ist eine entsprechende Bohrung im Türblatt erforderlich.
- Als Gegenstück für den Magneten am Ende der Kolbenstange wird die mitgelieferte Anschlagscheibe angebracht. Bei einer Stahltür bzw. Stahlzarge ist sie nicht erforderlich.
- In der Nische hinter der geöffneten Tür ist lediglich ein Abstand von 25 mm erforderlich.
Häufige Fragen
Welche Federstärke brauche ich beim DICTATOR Rückstellpuffer?
Im Normalfall die Ausführung mit ca. 85 N (500260). Die stärkere Ausführung mit ca. 130 N (500262) ist nur bei schwergängigen Türen zu wählen, z. B. beim Einsatz einer Bürstendichtung.
Wie viel Platz braucht der DICTATOR Rückstellpuffer in der Wandtasche?
In der Nische hinter der geöffneten Tür ist lediglich ein Abstand von 25 mm erforderlich.
Wird die Anschlagscheibe des DICTATOR Rückstellpuffers immer benötigt?
Die mitgelieferte Anschlagscheibe ist das Gegenstück für den Magneten am Ende der Kolbenstange, der die Tür in der geöffneten Position hält. Bei einer Stahltür bzw. Stahlzarge ist sie nicht erforderlich.
