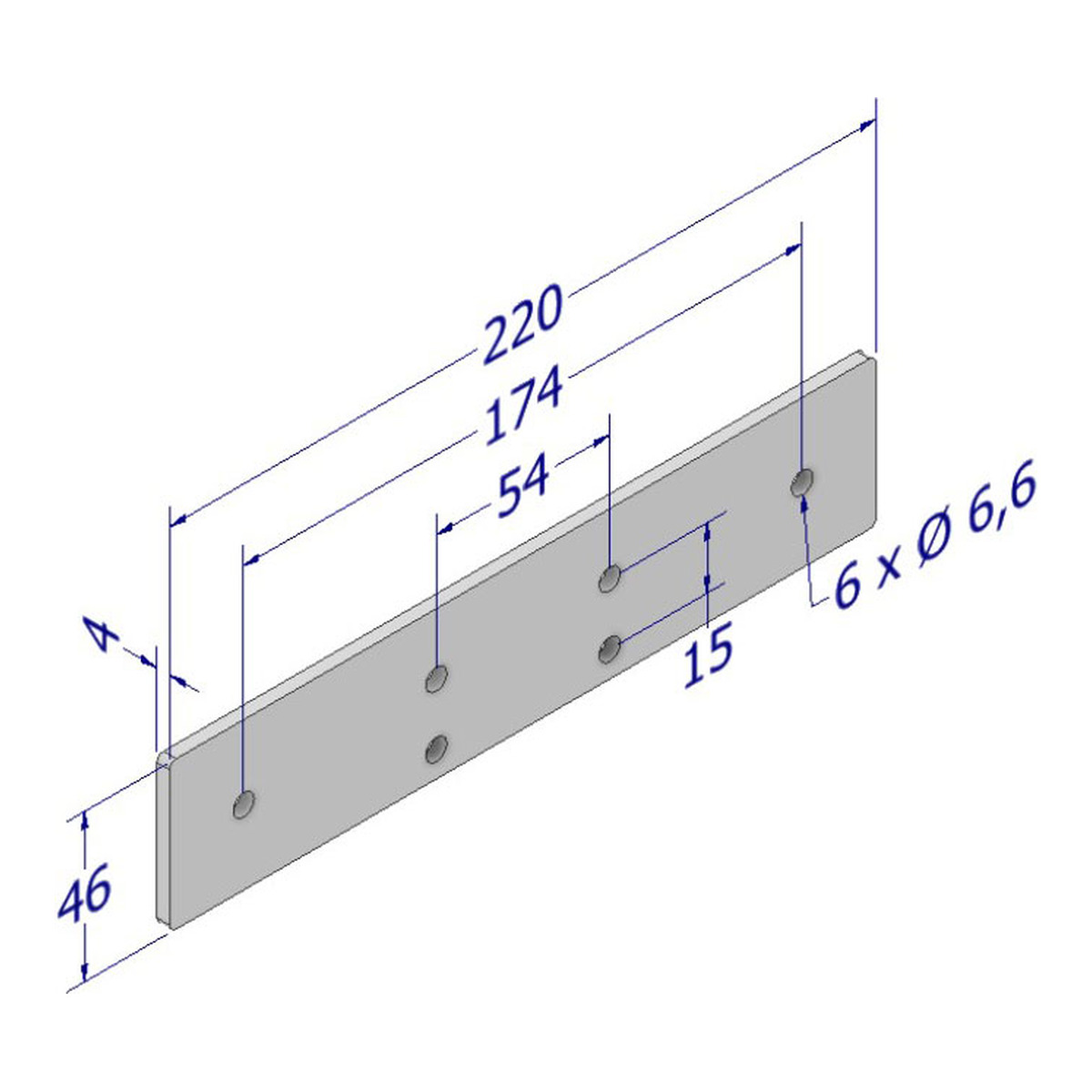

DICTATOR Unterlegplatte TB 220×46 mm, verzinkt

Kurz & KnappGegenplatte für die Durchsteck-/Hohlwandmontage — wird zusammen mit Befestigungsplatte Art. 205460 verwendetKompatibel mit: TBR 14-35Material: Stahl verzinktKompatibilitätDie Gegenplatte mit Gewindehülsen wird auf der Rückseite der Wand montiert und ermöglicht eine Durchsteckverschraubung mit der Befestigungsplatte (Art. 205460). Erforderlich bei Hohlwänden oder wenn die Befestigung von einer Seite nicht ausreicht. Passend für TBR 14-35.Technische DatenEigenschaftWertMaße45×220 mmAugeØ 10 mmMaterialStahl verzinktPassend zuBefestigungsplatte Art. 205460Passend fürTBR 14-35Häufige FragenWann brauche ich die Gegenplatte?Bei Hohlwänden oder wenn die einseitige Verschraubung der Befestigungsplatte (Art. 205460) nicht ausreicht.Kann ich die Gegenplatte auch ohne die Befestigungsplatte verwenden?Nein, die Gegenplatte ist speziell als Gegenstück zur Befestigungsplatte 45×220 mm (Art. 205460) konzipiert.Für welche Baureihe ist die Gegenplatte geeignet?Für TBR 14-35 mit Auge Ø 10 mm.

Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 550 mm, Gesamtlänge eingefahren 700 mm / ausgefahren 1250 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 550 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, extreme EinsatzsituationenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub550 mm Gesamtlänge eingefahren700 mm Gesamtlänge ausgefahren1250 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 10 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 10 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel) an Wand oder Zarge montierenBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 700 mm, (ausgefahren): 1250 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 10 mm (Hub 550 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) — VerbindungBefestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)Hohlwandmontage: Gegenplatte mit Gewindehülsen (Art. 205461)

DICTATOR EDH 28 — Endlagendämpfer Einseitiger Endlagendämpfer der Baureihe EDH 28 mit 28 mm Zylinderdurchmesser. Bremst Bewegungen kurz vor der Endlage zuverlässig ab — ideal für Schiebetore, Industriemaschinen und automatisierte Anlagen mit Aufprallmassen bis 3.000 kg. Kurz & Knapp Einseitiger Endlagendämpfer (EDH) mit 28 mm Zylinderdurchmesser Stufenlos regulierbare Dämpfkraft — Nadel- oder Zahnregulierung Hublängen von 50 bis 120 mm, Dämpfkraft bis 5.200 N Hydrauliköl als Dämpfungsmedium, Rückstellfeder integriert Auch mit Brandschutz-Prüfung für Brandschutzschiebetore verfügbar Material: Stahl verzinkt (Standard), optional V2A oder V4A Produktbeschreibung Die Baureihe EDH 28 bietet die größten Variationsmöglichkeiten unter den DICTATOR Endlagendämpfern. Mit einer großen Bandbreite an Hublängen (50 bis 120 mm), verschiedenen Regulierungsarten und Materialausführungen deckt sie ein breites Anwendungsspektrum ab. Die Dämpfkraft lässt sich stufenlos einstellen — entweder per Zahnregulierung (Herausziehen und Drehen der Kolbenstange) oder per Nadelregulierung (Regulierschraube in der Kolbenstange). So kann die Dämpfung exakt an die jeweilige Anwendung angepasst werden. Spezielle Ausführungen mit Brandschutz-Prüfung (Überwachungs-Kennzeichen DO 18.3) sind für den Einsatz an Brandschutzschiebetoren zugelassen. Technische Daten EigenschaftWert BaureiheEDH 28 (einseitig) Zylinderdurchmesser28 mm Kolbenstangendurchmesser8,5 mm Hublänge50 / 70 / 75 / 100 / 120 mm Max. Dämpfkraft2.600 – 5.200 N (abhängig von Hublänge) Max. Energie pro Hub154 Nm Aufprallgeschwindigkeit0,08 – 2,0 m/s RegulierungStufenlos (Nadel- oder Zahnregulierung) DämpfungsverhaltenKonstant, ABS, progressiv Rückstellkraft30 N (ab 120 mm Hub: 40 N) Max. Hübe pro Minute10 Temperaturbereich0 °C bis 60 °C (auf Anfrage: −30 °C bis +80 °C) OberflächeVerzinkt, Kolbenstange hart verchromt MaterialStahl (Standard), V2A, V4A Befestigung1 Gewinde vorne am Zylinder Vorteile Stufenlose Regulierung — Dämpfkraft exakt an jede Anwendung anpassbar Brandschutz-Varianten — Geprüfte Ausführungen für Brandschutzschiebetore Breites Hublängen-Programm — 50 bis 120 mm für unterschiedliche Einbausituationen Integrierte Rückstellfeder — Automatische Rückstellung der Kolbenstange Edelstahl optional — V2A und V4A für korrosive Umgebungen Kundenbezogene Fertigung — Sonderlösungen für optimale Dämpfungscharakteristik möglich Passende Produkte Dictator Endlagendämpfer Baureihe EDH 14 → Alle Endlagendämpfer Häufige Fragen Für welche Anwendungen eignet sich der EDH 28?Der EDH 28 bremst Bewegungen kurz vor der Endlage ab, z. B. bei Schiebetoren vor der AUF- oder ZU-Position, bei Industriemaschinen und automatisierten Anlagen mit Aufprallmassen bis 3.000 kg. Wie wird die Dämpfkraft eingestellt?Die Dämpfkraft lässt sich stufenlos regulieren — entweder per Zahnregulierung (Kolbenstange herausziehen und drehen) oder per Nadelregulierung (Regulierschraube in der Kolbenstange). Gibt es brandschutzgeprüfte Ausführungen?Ja, bestimmte Ausführungen der Baureihe EDH 28 sind für den Einsatz an Brandschutzschiebetoren geprüft und zugelassen (Überwachungs-Kennzeichen DO 18.3). Welche Materialvarianten sind verfügbar?Standard ist Stahl verzinkt mit hart verchromter Kolbenstange. Optional sind Ausführungen in V2A (Edelstahl) und V4A erhältlich. Für die Medizintechnik gibt es nicht-magnetische Ausführungen.

Kurz & KnappKompakter Befestigungswinkel für die Kombination von Türöffnungsbegrenzer und ObentürschließerKompatibel mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit ObentürschließerMaterial: Stahl verzinktKompatibilitätDer kompakte TB-OTS Befestigungswinkel 50×20×30 mm wird benötigt, wenn ein DICTATOR Türöffnungsbegrenzer zusammen mit einem Obentürschließer montiert wird. Kleine Ausführung mit 30 mm Versatz. Kombinierbar mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer.Technische DatenEigenschaftWertMaße50×20×30 mmMaterialStahl verzinktFunktionKombination TB + ObentürschließerPassend fürTB 14-28 / TBP 10-29 (Hub 300/400 mm)Häufige FragenWann brauche ich den TB-OTS Winkel?Wenn Sie einen Türöffnungsbegrenzer zusammen mit einem Obentürschließer an derselben Tür montieren.Was ist der Unterschied zum größeren TB-OTS 140×45×90?50×20×30 ist die kompakte Variante mit nur 30 mm Versatz. 140×45×90 für größere Abstände (90 mm).Welche Türöffnungsbegrenzer sind OTS-kombinierbar?TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer. TB 10-23 und TBR sind nicht OTS-kombinierbar.
