Dorma G 96 GSR-EMF 2 Gleitschiene, Standflügel ab 700 mm

Dorma G 96 GSR-EMF 2 — Schließfolgeregler-Gleitschiene mit Feststellung in beiden Flügeln für den ITS 96

Produktbeschreibung

Die Dorma G 96 GSR-EMF 2 ist die Gleitschiene für zweiflügelige Türen mit dem integrierten Türschließer ITS 96, der verdeckt in Türblatt und Rahmen sitzt. Sie verbindet zwei Aufgaben: Der Schließfolgeregler sorgt dafür, dass der Gangflügel stets nach dem Standflügel schließt, und je eine elektromechanische Feststellung hält beide Flügel offen.

Die Feststellpunkte liegen für beide Flügel zwischen ca. 80° und 120°. Der Gangflügel lässt sich unabhängig vom Standflügel feststellen. Im Alarmfall oder bei Stromausfall hebt die Feststellung auf, und die Türschließer schließen die Tür. Über die einstellbare Ausrückkraft (werkzeuglos) lässt sich die Feststellung auch von Hand lösen.

Die Schließfolge regelt ein Schubstangen-Klemmsystem, das unabhängig von der Hydraulik der Türschließer arbeitet; eine Überlastsicherung schützt Schließfolgeregelung und Türkonstruktion. Das Verbindungsrohr zwischen den beiden Schienen wird bei der Montage auf die Türbreite gekürzt.

Wichtig: Die G 96 GSR-EMF 2 hat keinen Rauchmelder. Sie wird über eine externe Rauchmeldezentrale angesteuert, zum Beispiel die Dorma Rauchmeldezentrale RMZ.

Welche Ausführung? Normal oder schmaler Standflügel

Beide Ausführungen haben dieselbe Gangflügel-Gleitschiene und dieselbe Technik. Sie unterscheiden sich am Standflügel: Schienenlänge, Hebel und die Türbreite, für die sie gebaut sind.

Die schmale Ausführung führt dormakaba als Sonderausführung für Holztüren. Bei Profiltüren mit Standflügeln unter 700 mm ist die Einbausituation mit dormakaba bzw. dem Profilhersteller abzuklären.

Technische Daten

Maße und Einbau

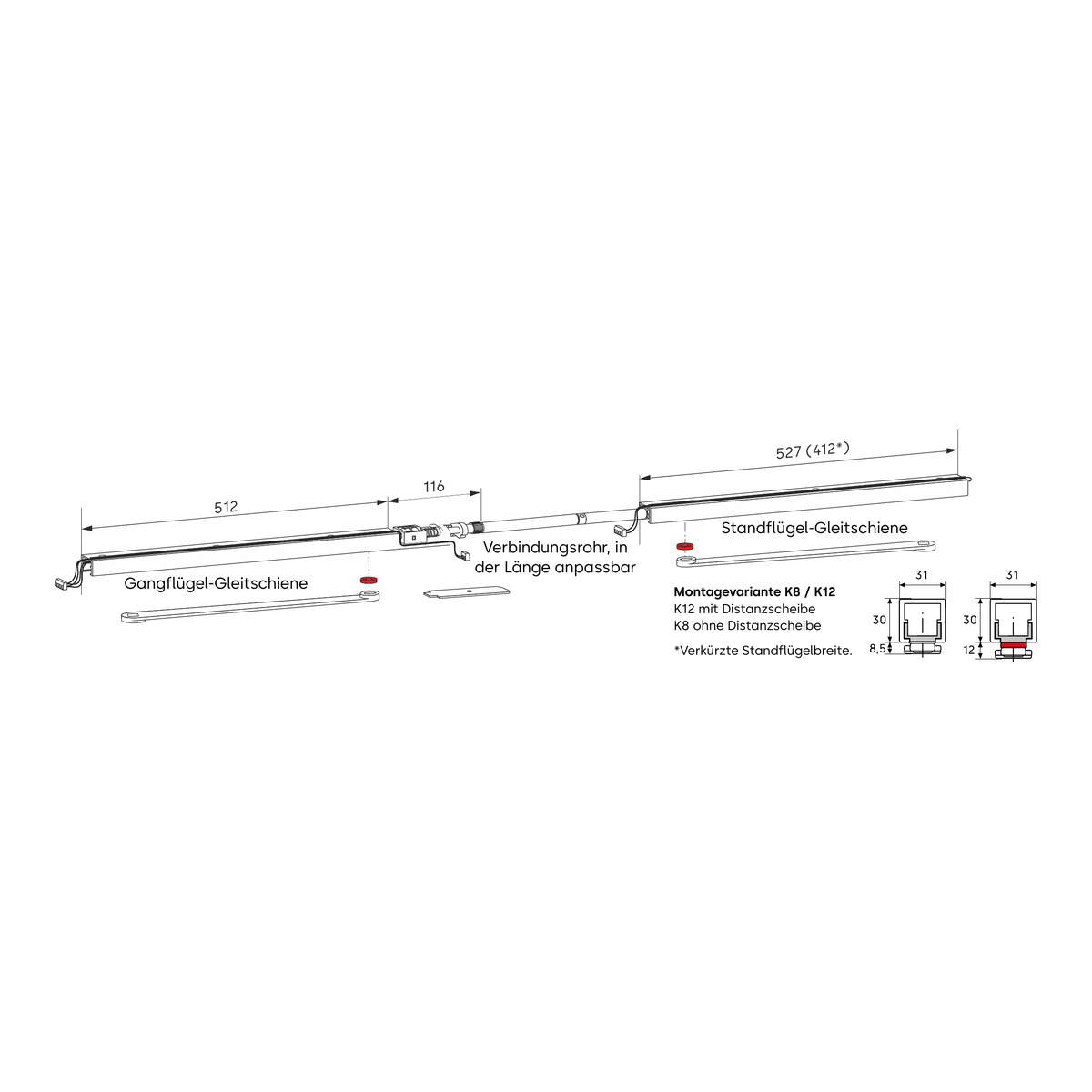

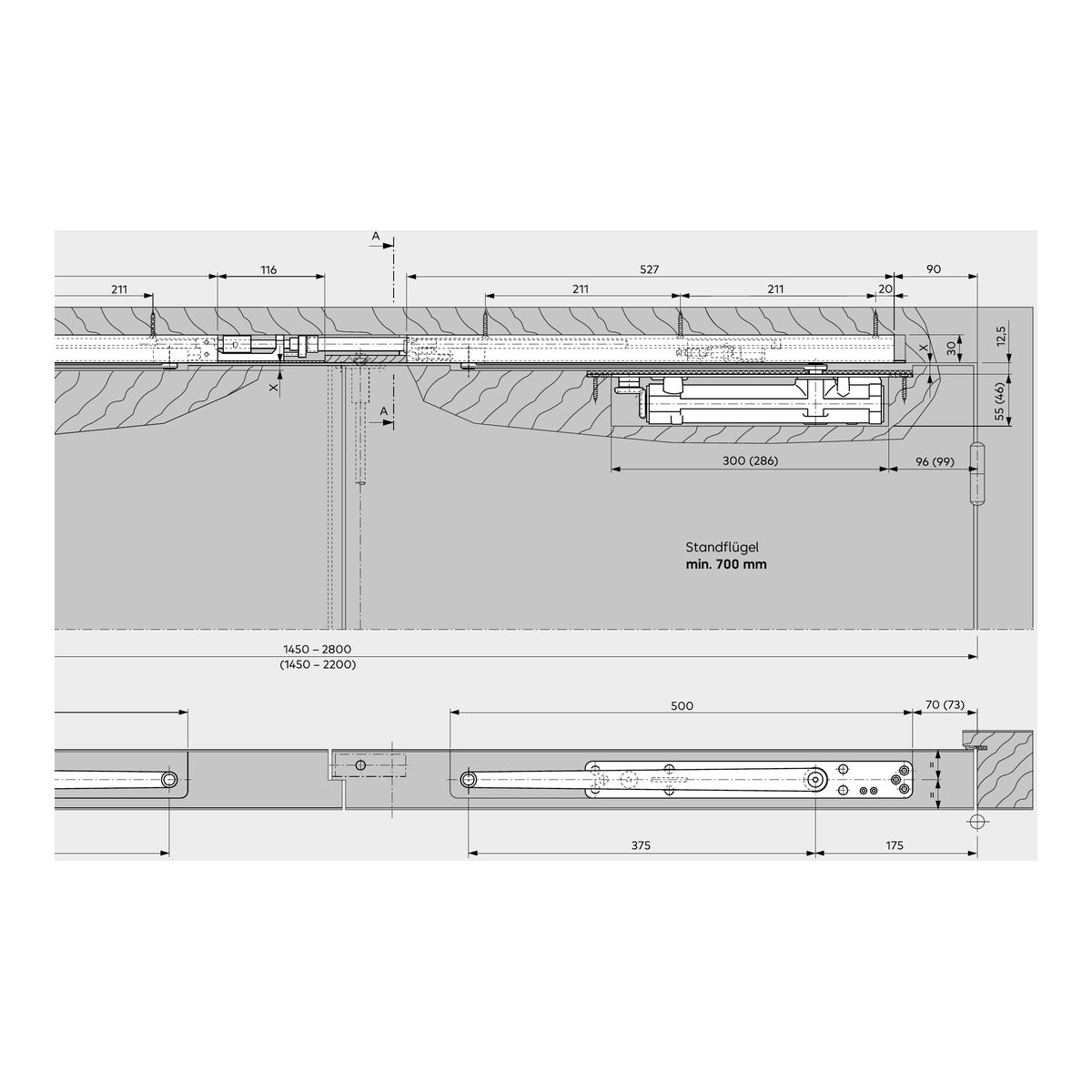

• Schienenlängen: Gangflügel-Gleitschiene 512 mm mit anschließendem Anschlussbereich von 116 mm zum Verbindungsrohr; Standflügel-Gleitschiene 527 mm, in der schmalen Ausführung 412 mm. Das Maßbild und die Einbauzeichnungen beider Ausführungen finden Sie in der Bildergalerie.
• Verbindungsrohr: Maß X zwischen den Schienen ausmessen und die Verbindungsstange auf X − 95 mm kürzen.
• Montagevariante K8 / K12: K12 mit, K8 ohne Distanzscheibe; die Distanzscheiben für K12 liegen bei.
• Stromzuführung: 24 V DC von der Rauchmeldezentrale; das Verbindungskabel zwischen den Flügeln wird an der Verbindungsstange befestigt und mit ihr durchgeführt.
• Feuer- und Rauchschutztüren: Die Mitnehmerklappe MK 397 ist zu verwenden.
• Türstopper: Die Feststellpunkte sind zugleich der maximale Öffnungswinkel und ersetzen keinen Türstopper — an der Feststellposition einen Türstopper setzen.
• Große Türen: Bei besonders großen und schweren Türen über 2500 mm empfiehlt dormakaba statt der elektromechanischen Feststellung Haftmagnete EM.

Kombinationsmöglichkeiten

Für Stand- und Gangflügel können unterschiedliche ITS 96 verwendet werden. Mit dem Freilauf-Türschließer ITS 96 FL ist nach den Richtlinien für Feststellanlagen des DIBt ein Handauslösetaster erforderlich.

Lieferumfang

• Zwei Gleitschienen mit elektromechanischer Feststellung (Gang- und Standflügel)
• Schubstange und Gleitstücke
• Distanzscheiben für Montagevariante K12
• Befestigungsschrauben und Endstücke
• Abdeckung für den Lagerbock
• Hebel (Stanzhebel)
• Ohne Türschließer — zwei ITS 96 separat erforderlich
• Ohne Rauchmeldezentrale

Benötigte Peripherie

Optional: Verbindungsrahmen GSR (52004400) für Türanlagen mit oberer Türverriegelung bzw. E-Öffner — dann beträgt die maximale Gangflügelbreite 1200 mm.

Ein Eignungsnachweis der jeweiligen Feuer- oder Rauchschutztür mit dem ITS 96 ist zusätzlich erforderlich.

Wartung

Als Feststellvorrichtung ist die G 96 GSR-EMF 2 Teil der Feststellanlage. Nach der Bauartgenehmigung Z-6.500-2372 prüft der Betreiber die Anlage in Abständen von höchstens einem Monat auf einwandfreie Funktion; ergeben zwölf aufeinanderfolgende Prüfungen keine Mängel, genügt ein Abstand von drei Monaten. Mindestens alle zwölf Monate ist eine Prüfung auf das Zusammenwirken aller Geräte und eine Wartung durch einen Fachmann oder eine dafür ausgebildete Person vorgeschrieben. Die Prüfungen werden aufgezeichnet, zum Beispiel im Dorma Prüfbuch für Feststellanlagen.
