GEZE Slimchain 230 V Kettenantrieb

Q: Was bedeuten L und R beim GEZE Slimchain 230 V?

L oder R bezeichnet die Seite, an der das Anschlusskabel austritt: beim Slimchain L links, beim Slimchain R rechts. Die Kette tritt nicht mittig aus, sondern 300 mm vom Kabelende entfernt. Montiert wird mit dem Kettenaustritt in der Mitte des Flügels — der Antrieb steht deshalb zur Kabelseite versetzt.

472,43 €*

inkl. MwSt

397,00 €

zzgl. MwSt

Lieferzeit: 10-16 Werktage

Kabelaustritt

Hublänge

200 mm

300 mm

500 mm

800 mm

Farbe / Oberfläche

Artikelnummer: 182594

GEZE Slimchain 230 V — Kettenantrieb für die natürliche Lüftung

Kurz & Knapp:

Kettenantrieb mit direktem 230-V-Anschluss — ohne Netzteil
Für die natürliche Lüftung im Fassadenbereich
Hub 200, 300, 500 oder 800 mm · Zugkraft 300 N · Zuhaltekraft 2000 N
Kipp-, Dreh-, Klapp- und Senkklappfenster, einwärts und auswärts
Kabel links (L) oder rechts (R), Gehäuse EV1 oder weiß RAL 9016
Konsolensatz je nach Montageart dazu bestellen: A, B, C oder P

Produktbeschreibung

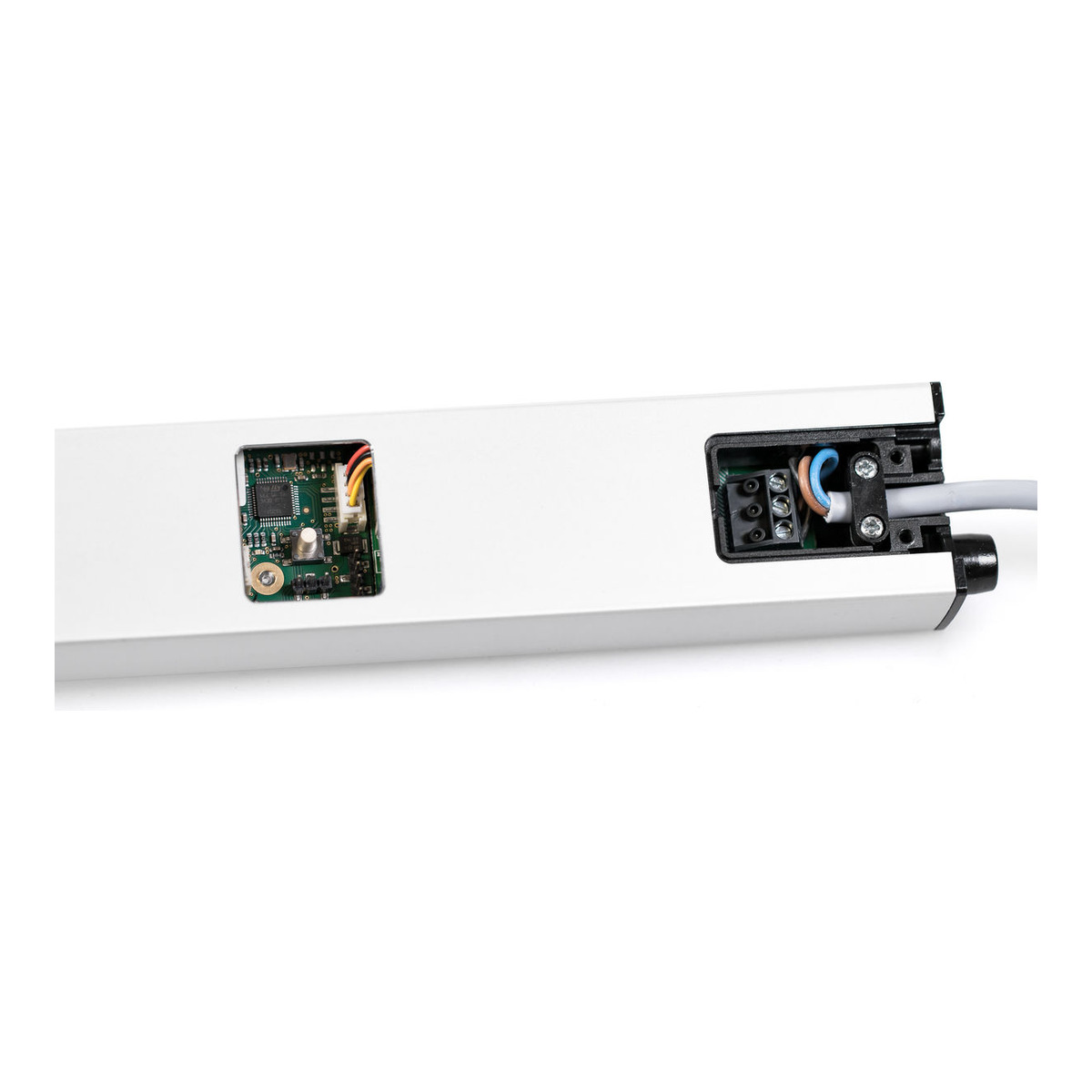

Der GEZE Slimchain 230 V hat dasselbe schmale Gehäuse wie der 24-V-Slimchain, wird aber direkt an das 230-V-Netz angeschlossen: über ein Anschlussterminal mit Kabelstecker und eine verdeckte Kabeleinführung. Ein Netzteil ist nicht nötig. Unter einem Servicedeckel liegt die Elektronik zur Parametrierung.

Er ist für die natürliche Lüftung bestimmt und läuft als Solo-Antrieb, also ein Antrieb je Flügel. Für Rauch- und Wärmeabzug, den Anschluss an RWA-Zentralen, Parallelausstellfenster oder mehrere Antriebe an einem Flügel ist der GEZE Slimchain 24 V DC vorgesehen.

Der Hub reicht von 200 bis 800 mm und ist stufenlos einstellbar. Die Ausführung mit 200 mm Hub passt zu Fenstern unter 2,5 m Einbauhöhe, an denen EN 60335-2-103 keinen größeren Hub erlaubt.

Montagearten und passender Konsolensatz

Fensterart	öffnet	Antrieb sitzt	Konsolensatz
Kippfenster	einwärts	Rahmen	Konsolensatz A
Kippfenster	einwärts	Flügel	Konsolensatz B
Kipp-/Drehfenster	einwärts	integriert im Profil	Konsolensatz C (profilabhängig)
Drehfenster	einwärts	Rahmen / Flügel	Konsolensatz A / B
Klappfenster	einwärts	Rahmen / Flügel (Flügel nur 230 V)	Konsolensatz A / B
Kipp-, Dreh-, Klappfenster	auswärts	Rahmen	Konsolensatz B
Senkklappfenster	auswärts	Rahmen	Konsolensatz P

Zur Auswahl: GEZE Konsolensatz A Slimchain (Rahmenmontage einwärts), GEZE Konsolensatz B Slimchain (Flügelmontage einwärts und Rahmenmontage auswärts), GEZE Konsolensatz C Slimchain (integrierte Rahmenmontage einwärts) und GEZE Konsolensatz P Slimchain (Parallelausstell- und Senkklappfenster).

Ausführungen: Hub, Kabelseite, Farbe

L oder R bezeichnet die Seite, an der das Anschlusskabel austritt: beim Slimchain L links, beim Slimchain R rechts. Die Kette tritt nicht mittig aus, sondern 300 mm vom Kabelende entfernt. Montiert wird mit dem Kettenaustritt in der Mitte des Flügels — der Antrieb steht deshalb zur Kabelseite versetzt.

Hub	Länge mit Konsolen	Slimchain L (Kabel links)	Slimchain R (Kabel rechts)
200 mm	540 mm	182570 EV1 · 182571 weiß	182582 EV1 · 182583 weiß
300 mm	590 mm	182584 EV1 · 182585 weiß	182586 EV1 · 182587 weiß
500 mm	690 mm	182588 EV1 · 182589 weiß	182590 EV1 · 182591 weiß
800 mm	840 mm	182592 EV1 · 182593 weiß	182594 EV1 · 182595 weiß

Weiß = RAL 9016.

Technische Daten

Eigenschaft	Wert
Betriebsspannung	230 V AC ± 10 %
Stromaufnahme / Leistung	0,3 A / 30 W, Bereitschaft 2,2 W
Hub	200, 300, 500 oder 800 mm, stufenlos einstellbar
Zugkraft / Zuhaltekraft	300 N / 2000 N
Druckkraft	max. 100 N, hubabhängig
Geschwindigkeit	Öffnen und Schließen 5 mm/s
Flügelgewicht	bis 200 kg
Überschlag	0–23 mm, je nach Anwendung und Konsolensatz
Abmessungen	Länge × 25 × 44 mm
Platzbedarf Rahmen	Rahmenmontage einwärts 40 mm · Flügelmontage einwärts 16/21 mm · Rahmenmontage auswärts 31 mm
Platzbedarf Flügel	Rahmenmontage einwärts 40 mm · Flügelmontage einwärts 34/29 mm · Rahmenmontage auswärts 19 mm
Anschlusskabel	3 Adern, min. 0,75 mm², 2 m
Einschaltdauer	30 %
Schutzart / Schutzklasse	IP30 / II
Betriebstemperatur	-5 bis 70 °C
KNX	nein

Hinweise zu Planung und Montage

Lage: Der Kettenaustritt kommt in die Mitte des Flügels. Auf der Kabelseite ragt der Antrieb mit Konsole 330 mm über die Mitte hinaus, auf der Gegenseite 210 / 260 / 360 / 510 mm (Hub 200 / 300 / 500 / 800).
Einbauhöhe unter 2,5 m über der Zugangsebene: höchstens 200 mm Hub und ein Taster mit Aus-Voreinstellung.
Kippfenster: An Kippfenstern schreibt GEZE aus Produkthaftungsgründen separate GEZE Sicherheitsscheren vor, zwei je Flügel. Sie verbinden Rahmen und Flügel dauerhaft, unabhängig vom Antrieb.
Nur für trockene Räume im Innenbereich. Anschluss und Inbetriebnahme durch eine Elektrofachkraft.

Passendes Zubehör

Konsolensätze: GEZE Konsolensatz A Slimchain (Rahmenmontage einwärts), GEZE Konsolensatz B Slimchain (Flügelmontage einwärts und Rahmenmontage auswärts), GEZE Konsolensatz C Slimchain (integrierte Rahmenmontage einwärts) und GEZE Konsolensatz P Slimchain (Parallelausstell- und Senkklappfenster)

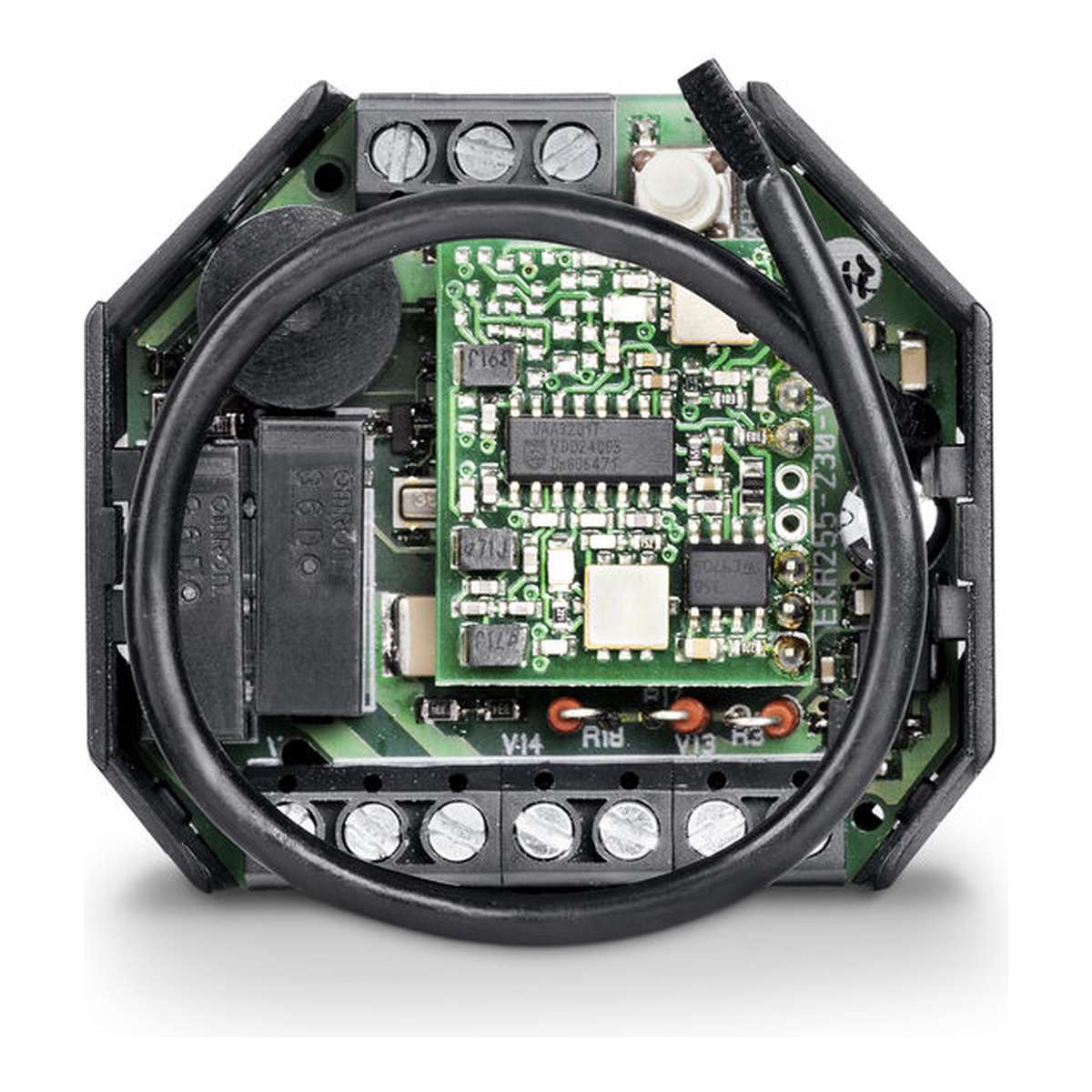

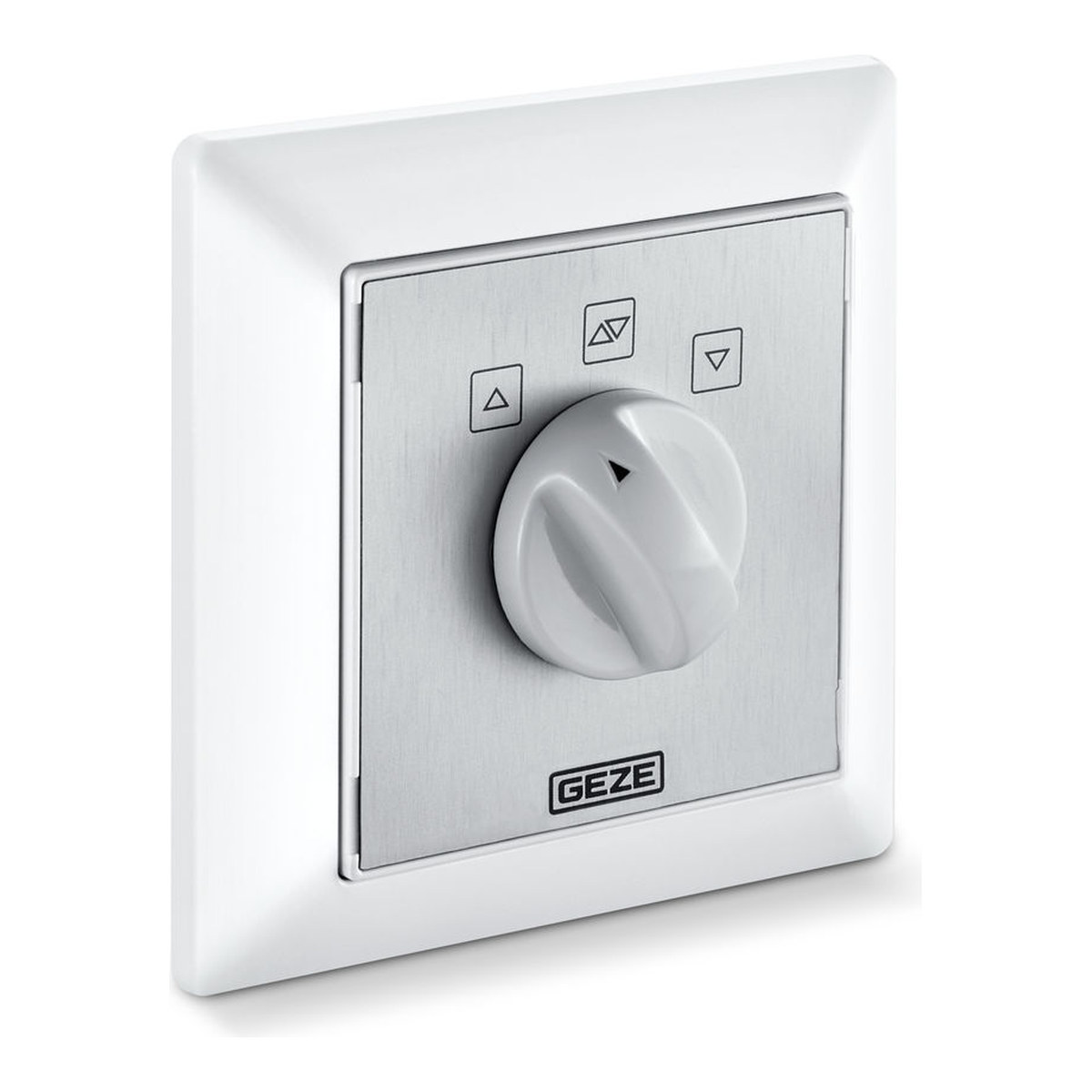

Lüftertaster, Funkempfänger WRM-230, AUF/ZU-Fenstersteuerung 230 V und LIN-Parametrieradapter stellen wir Ihnen auf Anfrage zusammen.

Häufige Fragen

Was bedeuten L und R beim GEZE Slimchain 230 V?
L oder R bezeichnet die Seite, an der das Anschlusskabel austritt: beim Slimchain L links, beim Slimchain R rechts. Die Kette tritt nicht mittig aus, sondern 300 mm vom Kabelende entfernt. Montiert wird mit dem Kettenaustritt in der Mitte des Flügels — der Antrieb steht deshalb zur Kabelseite versetzt.

Kann der GEZE Slimchain 230 V für den Rauchabzug (RWA) eingesetzt werden?
Nein. GEZE sieht die 230-V-Ausführung für die natürliche Lüftung vor. Für Rauch- und Wärmeabzug und den Anschluss an RWA-Zentralen ist der GEZE Slimchain 24 V DC gedacht, der als NRWG nach EN 12101-2 geprüft ist.

Wie wird der GEZE Slimchain 230 V angeschlossen?
Direkt an 230 V AC über das Anschlussterminal mit Kabelstecker, die Kabeleinführung liegt verdeckt. Belegung des 3-adrigen Kabels: blau = N, braun = ZU, schwarz = AUF. Bedient wird er über einen Lüftertaster oder eine 230-V-Fenstersteuerung. Den Anschluss stellt eine Elektrofachkraft her.

Lässt sich der Hub des GEZE Slimchain 230 V einstellen?
Ja, stufenlos. Ab Werk entspricht der Lüftungshub der Hublänge des Antriebs. Reduziert wird er mit dem Serviceterminal ST 220 über den LIN-Parametrieradapter. Unter 2,5 m Einbauhöhe über der Zugangsebene ist nach EN 60335-2-103 höchstens ein Hub von 200 mm zulässig — dafür gibt es die Ausführung mit 200 mm Hub. Bei einem Überschlag über 23 mm muss der Hub reduziert werden.

Welcher Konsolensatz passt zum GEZE Slimchain 230 V?
Derselbe wie beim 24-V-Antrieb: A für Rahmenmontage einwärts, B für Flügelmontage einwärts und Rahmenmontage auswärts, C für die integrierte Rahmenmontage einwärts und P für Senkklappfenster. Je Antrieb ein Konsolensatz.

Braucht ein Kippfenster mit GEZE Slimchain 230 V eine Sicherheitsschere?
An Kippfenstern schreibt GEZE aus Produkthaftungsgründen separate GEZE Sicherheitsscheren vor, zwei je Flügel. Sie verbinden Rahmen und Flügel dauerhaft, unabhängig vom Antrieb.
