GfS EH-Türwächter®
668,78 €*
inkl. MwSt
562,00 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage

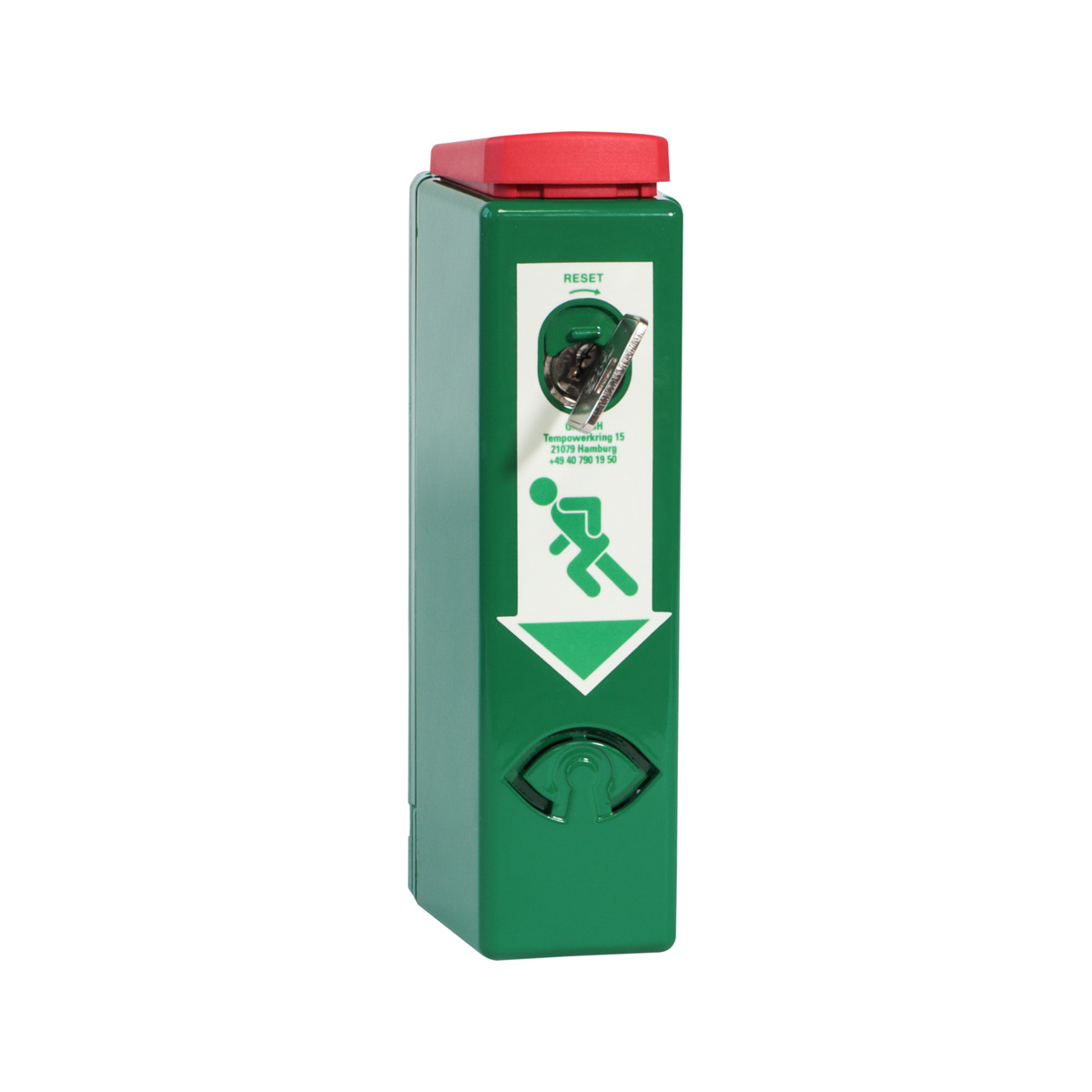

GfS EH-Türwächter Basis — 990000
Der GfS Einhand-Türwächter (EH-Türwächter) ist die bewährte Lösung zur Sicherung von Notausgängen gegen unbefugtes Öffnen. Im Notfall lässt sich die Tür mit nur einem einzigen Handgriff sofort öffnen — der laute Alarm (95 dB) verhindert unbemerkte Flucht. Das Standardmodell in RAL 6029 (Minzgrün) für den Innenbereich.
Kurz & Knapp
- Einhand-Öffnung — Tür im Notfall mit einem Handgriff öffnen, kein Schlüssel nötig
- 95 dB Alarm — Akustischer Alarm bei unbefugtem Öffnen
- Profilhalbzylinder (PHZ) — Schlüsselgesichertes Scharfschalten und Zurücksetzen
- 9V-Batterie — Autarker Betrieb ohne externe Stromversorgung
- RAL 6029 — Minzgrün, normgerecht für Flucht- und Rettungswege
- Vielseitig erweiterbar — als eigene Ausführung wählbar: Voralarm (990100), Funkweiterleitung (990040), potentialfreier Kontakt (990010), Daueroffenkontakt (990030), langnachleuchtend (990001)
- Sabotageschutz — Verdeckte Gehäusebefestigungen
Funktionsprinzip
Der EH-Türwächter wird auf der Innenseite der Fluchttür unterhalb des Türdrückers montiert. Im gesicherten Zustand blockiert er den Türdrücker — die Tür kann von außen nicht unbemerkt geöffnet werden.
Im Notfall drückt die fliehende Person die Türklinke durch. Dabei verschiebt sich der EH-Türwächter nach unten, die Tür gibt frei und der 95 dB Alarm wird ausgelöst. Der Alarm signalisiert dem Sicherheitspersonal die unbefugte Öffnung.
Das Zurücksetzen und Scharfschalten erfolgt mit dem mitgelieferten Schlüssel über den eingebauten Profilhalbzylinder. Optional kann die Tür für autorisierten Durchgang per Schlüssel freigegeben werden, ohne Alarm auszulösen.
Vorteile
- Normkonform — Zertifiziert nach DIN EN 179 in Verbindung mit Panikschloss, Schließblech und Drücker; wo EN 1125 gefordert ist, gibt es die eigene Ausführung für Stangengriffe
- Sofortige Flucht — Kein Schlüssel im Notfall nötig, eine Hand genügt
- Abschreckungswirkung — 95 dB Alarm verhindert Missbrauch
- Autarker Betrieb — 9V-Batterie, keine Verkabelung erforderlich
- Flexibel konfigurierbar — Erweiterbar um Voralarm, Funk, pot.freien Kontakt, BUS-Anbindung
- Einfache Montage — 3 Schrauben, kein Eingriff in die Türkonstruktion
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | 990000 |
| Alarmtyp | Piezo-Sirene, 95 dB / 1 m |
| Stromversorgung | 9V-Blockbatterie (im Lieferumfang) |
| Verschluss | Profilhalbzylinder (PHZ), 2 Schlüssel |
| Gewicht | ca. 1,4 kg |
| Farbe | RAL 6029 (Minzgrün) |
| Material | Zink-Druckguss, pulverbeschichtet |
| Schutzart | Innenbereich (kein spezieller IP-Schutz) |
| Montage | 3 Schrauben, Innenseite der Fluchttür |
| Normen | Zertifiziert gem. DIN EN 179 (in Verbindung mit Panikschloss) |
| Abmessungen (L×B×T) | 181 × 52/45 × 76 mm |
| Hersteller | GfS — Gesellschaft für Sicherheitstechnik (ASSA ABLOY) |
| GTIN/EAN | 4251851699004 |
| Maße | 181 × 52/45 × 76 (L × B × T) |
Einsatzbereiche
- Notausgänge in Bürogebäuden, Verwaltung, Behörden
- Schulen, Kindergärten, Universitäten
- Krankenhäuser, Pflegeheime, Arztpraxen
- Kaufhäuser, Einkaufszentren, Einzelhandel
- Hotels, Gastronomie, Versammlungsstätten
- Industriegebäude, Lagerhallen, Werkstätten
- Sportstätten, Schwimmbäder, Freizeiteinrichtungen
Varianten & Erweiterungen
| Variante | Funktion |
|---|---|
| Voralarm | Warnton schon bei leichtem Drücken der Türklinke — vor dem Vollalarm |
| Batterieüberwachung (BÜ) | Alarmton bei niedrigem Batteriestand (unter 6,5 V, ca. 10 Tage) |
| IP 45 (Außenbereich) | Spritzwasserschutz für Außentüren |
| Pot.freier Kontakt | Einbindung in übergeordnete Alarmsysteme |
| Daueroffen-Kontakt | Kontakt für dauerhaft freigegebene Türen |
| Funkweiterleitung | Kabellose Alarmweiterleitung (868 MHz, ca. 30 m) |
| Nachleuchtend | Langnachleuchtende Beschichtung für dunkle Bereiche |
| Sonder-RAL | Individuelle Farbgebung nach Kundenwunsch |
EH-Türwächter im Vergleich
| Modell | Voralarm | Batterie-ÜW | IP-Schutz | Einsatz |
|---|---|---|---|---|
| 990000 Basis | — | — | Innenbereich | Innenbereich Standard |
| 990000 BUE | — | ✓ Alarmton | Innenbereich | Innen, überwacht |
| 990000 IP | — | — | IP 45 | Außenbereich |
| 990100 BUE | ✓ Warnton | ✓ Alarmton | Innenbereich | Innen, Publikumsverkehr |
Empfehlung: Für Schulen, Kaufhäuser und öffentliche Gebäude die Voralarm-Variante (990100). Für Außentüren die IP-45-Variante. Batterieüberwachung empfohlen bei schwer zugänglichen Montageorten.
Systemkompatibilität
Der EH-Türwächter lässt sich in ein umfassendes GfS-Fluchtwegsicherungssystem einbinden:
| Komponente | Art.-Nr. | Funktion |
|---|---|---|
| GfS Funkalarmleuchte | 771524 | Optisch-akustische Fernalarmierung, 95 dB, 868 MHz |
| GfS Funkempfänger | 990043 | 2 Relaisausgänge für EMA/GLT-Einbindung, Schutzart IP 20 |
| GfS Funkrepeater | 990048 | Reichweitenverlängerung +30 m, 3-fach kaskadierbar |
| GfS Funk-BUS-Interface | 990045 | Anbindung an Master-BUS-System, bis 255 Türwächter |
| GfS SMARTDisplay | 770020 K | 7-Zoll Touch-Zentrale für bis zu 8 Türwächter |
| Montageplatte Brandschutz | 901670 | Zum Kleben auf Brandschutztüren |
Montage
- Montage auf der Innenseite der Fluchttür, unterhalb des Türdrückers
- 3 Befestigungsschrauben (im Lieferumfang)
- Kein Eingriff in die Türkonstruktion nötig
- Für Brandschutztüren: Montageplatte zum Kleben verwenden (Art.-Nr. 901670)
- Für Glasrahmentüren: Winkelmontageplatte 991470 (kurz) oder 991770 (lang, wenn zwischen Unterkante Klinke und Unterkante Beschlag mehr als 130 mm liegen)
- Rechts- und Linkstüren: Montage mittig unter dem Klinkenende; die Glasrahmen-Montageplatten 991470 und 991770 sind rechts/links verwendbar
Lieferumfang
- 1× GfS EH-Türwächter Basis
- 1× 9V-Blockbatterie
- 2× Schlüssel passend zum Profilhalbzylinder
- 1× großes Piktogramm (Notausgang)
- 3× Befestigungsschrauben
Normen & Vorschriften
| Norm | Inhalt |
|---|---|
| DIN EN 179 | Notausgangsverschlüsse — GfS EH-Türwächter zertifiziert in Verbindung mit Panikschloss, Schließblech und Drücker |
| DIN EN 1125 | Paniktürverschlüsse — Anforderungen an Verschlüsse mit horizontaler Betätigungsstange (Panikstange) |
| EltVTR | Richtlinien über elektrische Verriegelungssysteme von Türen in Rettungswegen |
| ASR A2.3 | Technische Regeln für Arbeitsstätten — Fluchtwege und Notausgänge |
| Musterbauordnung | Türen in Rettungswegen dürfen während Betriebszeiten nicht verschlossen sein bzw. müssen sich mit einem Handgriff in Fluchtrichtung öffnen lassen |
Häufige Fragen
Wie funktioniert der EH-Türwächter im Notfall?
Im Notfall drückt die fliehende Person die Türklinke mit einer Hand durch; der EH-Türwächter verschiebt sich dabei nach unten. Die Tür öffnet sofort, gleichzeitig ertönt ein 95 dB Alarm. Kein Schlüssel nötig.
Braucht der EH-Türwächter einen Stromanschluss?
Nein. Der Betrieb erfolgt autark über eine handelsübliche 9V-Blockbatterie. Kein Kabel, kein Netzteil erforderlich.
Wie wird der Alarm am EH-Türwächter zurückgesetzt?
Mit dem mitgelieferten Schlüssel den Profilhalbzylinder drehen. Der Alarm verstummt und der Türwächter ist wieder scharf.
Kann der EH-Türwächter im Außenbereich eingesetzt werden?
Die Basis-Variante (990000) ist für den Innenbereich konzipiert (IP 20). Für den Außenbereich gibt es die IP-45-Variante (990000 IP) mit Spritzwasserschutz.
Was ist der Unterschied zwischen Basis und Voralarm?
Die Basis-Variante löst sofort den vollen 95 dB Alarm aus. Die Voralarm-Variante gibt bei leichtem Drücken der Türklinke zunächst einen Warnton ab — erst bei voller Betätigung folgt der Hauptalarm.
Kann der Türwächter in eine Alarmanlage eingebunden werden?
Ja, über die Erweiterung mit potentialfreiem Kontakt. Die Funkweiterleitung (868 MHz) ermöglicht zudem kabellose Anbindung an GfS Funkalarmleuchten oder BUS-Systeme.
Für welche Türtypen ist der EH-Türwächter geeignet?
Für alle gängigen Türen in Flucht- und Rettungswegen — Holz, Metall, Glas (mit Montageplatte). Montiert wird er mittig unter dem Klinkenende; die Glasrahmen-Montageplatten sind rechts/links verwendbar. Diese Ausführung ist für Türdrücker gemacht; für Stangengriffe und Türen, an denen EN 1125 gefordert ist, führt GfS eine eigene Ausführung mit Einschubteil.
Kaufberatung Fluchtwegsicherung
Türwächter oder Fluchttürhaube — was ist besser?
Türwächter (EH-Türwächter, Schwenk-Türwächter) bieten elektronische Alarmierung mit 95 dB und sind die professionelle Lösung für stark frequentierte Fluchttüren. Fluchttürhauben sind mechanische Abdeckungen über Klinke oder Treibriegel und kostengünstiger: Sie bauen eine Hemmschwelle auf, die Tür lässt sich nicht mehr ohne Weiteres unbefugt öffnen. Selbst alarmieren sie nicht — dafür gibt es den GfS Haubenwächter zum Nachrüsten. Für Notausgänge mit Publikumsverkehr empfehlen wir den EH-Türwächter.
Welche EH-Türwächter-Variante brauche ich?
Innenbereich, einfach: 990000 Basis. Innen + Fehlalarm-Reduzierung: 990100 BUE Voralarm. Batterieüberwachung (BUE) empfohlen bei schwer zugänglichen Montageorten.
Brauche ich beim EH-Türwächter 990000 den Voralarm?
In Schulen, Kaufhäusern, Krankenhäusern und öffentlichen Gebäuden mit viel Publikumsverkehr — ja. Der Voralarm gibt schon bei leichtem Drücken der Türklinke einen Warnton ab, erst bei voller Betätigung folgt der 95 dB Hauptalarm. Das reduziert Fehlalarme erheblich.
Wie binde ich den Türwächter in meine Alarmanlage ein?
Option 1: Potentialfreier Kontakt (Kabel). Option 2: Kabellos über GfS Funkempfänger 990043 (2 Relaisausgänge, Schutzart IP 20). Der Funkrepeater 990048 verlängert die Reichweite um je 30 m.
Kann der Türwächter an Brandschutztüren montiert werden?
Ja, aber nicht direkt verschrauben! Für Brandschutztüren die Montageplatte zum Kleben verwenden (Art.-Nr. 901670). Diese ist DIBt-konform und beschädigt die Brandschutztür nicht.
Zubehör & Systemkomponenten
| Produkt | Art.-Nr. | Einsatz |
|---|---|---|
| GfS Funkempfänger | 990043 | Kabellose Alarmweiterleitung an EMA/GLT (2 Relais, Schutzart IP 20) |
| GfS Funkrepeater | 990048 | Reichweite +30 m (bis 3× kaskadierbar) |
| GfS Funkalarmleuchte | 771524 | Akustisch-optische Fernalarmierung (95 dB) |
| Montageplatte Brandschutz | 901670 | Klebe-Montage auf Brandschutztüren |
| Ersatz-PHZ ISEO 30/10 | 901375 | Profilhalbzylinder mit 2 Schlüsseln |
| Ersatzschlüssel PHZ | 901376 | 1 Satz = 2 Schlüssel |
