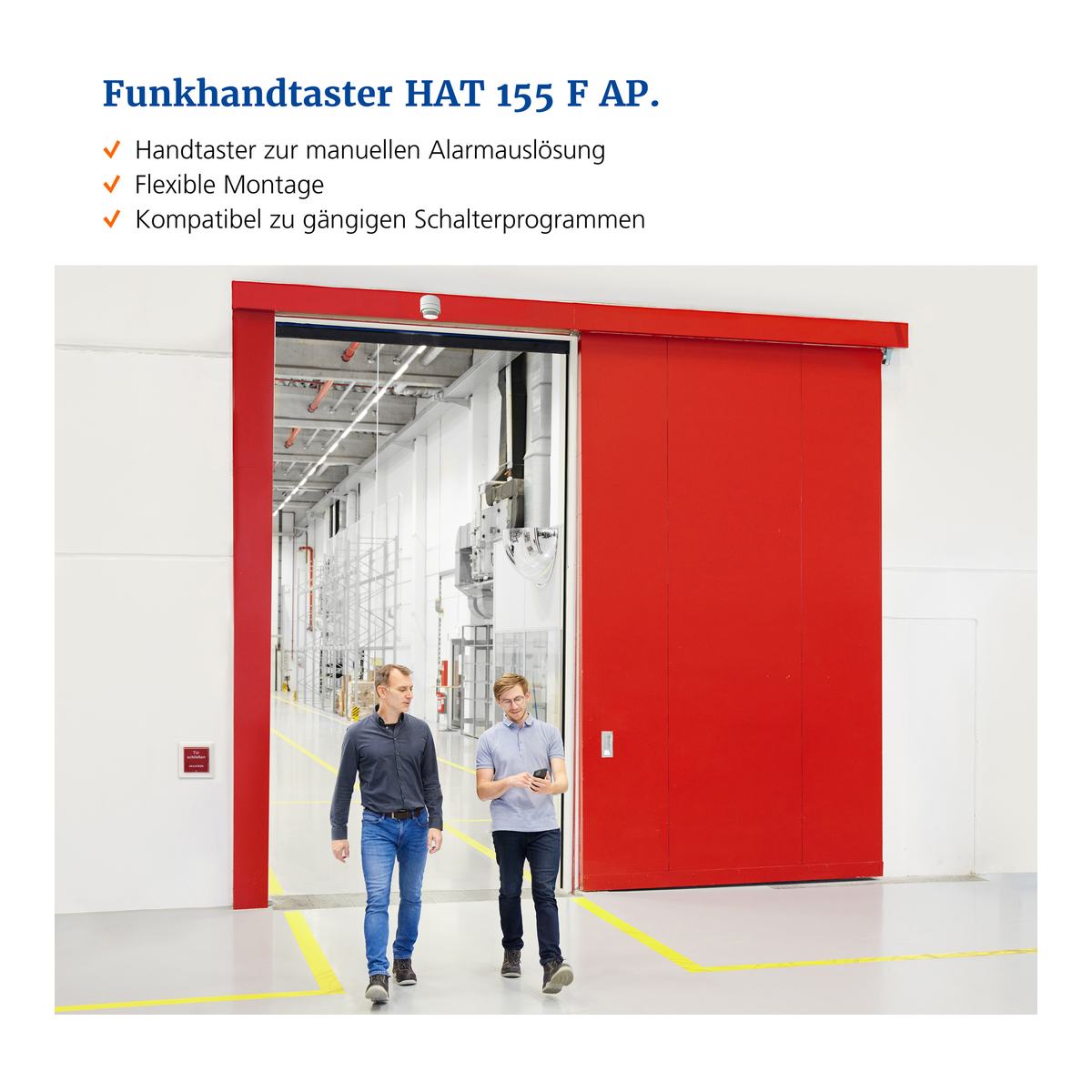

Hekatron HAT 155 F AP - Funk-Handauslösetaster für Feststellanlagen

DORMA TS 73 EMF - Elektrohydraulische Feststellanlage EN 4 Scherengestänge-Türschließer mit integrierter elektrohydraulischer Feststellung für Feuer- und Rauchschutztüren. Kurz & Knapp Scherengestänge-Türschließer EN 4 mit integrierter elektrohydraulischer Feststellung Feststellpunkt frei wählbar: 75° bis 180° 24V DC Betrieb - benötigt externe Rauchmeldezentrale (RMZ) Bei Rauchalarm oder Stromausfall: automatische Schließung Türblattbreite bis 1.400 mm, geprüft nach EN 1154 und EN 1155 Optional als Freilauftürschließer einsetzbar Produktbeschreibung Der DORMA TS 73 EMF ist ein Scherengestänge-Türschließer mit integrierter elektrohydraulischer Feststellung für Feuer- und Rauchschutztüren. Die Tür wird an einem frei wählbaren Feststellpunkt zwischen 75° und 180° offen gehalten. Die Feststellung arbeitet mit 24V DC und benötigt eine externe Rauchmeldezentrale (RMZ) mit angeschlossenem Rauchmelder. Bei Rauchalarm, Handausloesung oder Stromausfall gibt die elektrohydraulische Feststellung automatisch frei - die Tür schliesst selbsttätig. Der TS 73 EMF kann optional als Freilauftürschließer betrieben werden: Die Tür ist dann frei beweglich (ohne Schließwiderstand) und schliesst nur bei Alarm oder Stromausfall. Dies erleichtert den Durchgang insbesondere für mobilitaetseingeschraenkte Personen. Vorteile & Besonderheiten Integrierte Feststellanlage - ein Geraet statt separater Haftmagnet + Schließer Feststellpunkt 75°-180° - frei wählbar je nach Einbausituation Fail-Safe - bei Stromausfall schliesst die Tür automatisch Optional Freilauf - Tür frei beweglich, schliesst nur bei Alarm EN 1154 + EN 1155 - als Türschließer und Feststellvorrichtung geprüft Technische Daten EigenschaftWert SchließkraftEN 4 (weitere Größen: EN 5, EN 6) Max. Türblattbreite1.400 mm Öffnungswinkelbis 180° Feststellpunkt75°–180°, frei wählbar Schließgeschwindigkeit2 Bereiche, getrennt einstellbar Spannungsversorgung24V DC Leistungsaufnahmeca. 3,5 W (Halten) AntriebNockenscheibe GestängetypScherengestänge (Normalgestänge) RauchmelderNicht integriert — externe RMZ erforderlich MontageTürblattmontage Bandseite AnschlagrichtungDIN-L/DIN-R universell FreilaufOptional einstellbar NormenDIN EN 1154, DIN EN 1155 Montage & Anschluss Der TS 73 EMF wird wie ein normaler Scherengestänge-Türschließer auf dem Türblatt montiert. Zusaetzlich ist ein 24V DC Kabel zur Rauchmeldezentrale (RMZ) erforderlich: RMZ - steuert die Feststellung, überwacht Rauchmelder Rauchmelder - RM-N (Kabel) oder RM-F (Funk) an die RMZ Optional: Handausloesetaster, Funkmodul FM AP Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen CE-KennzeichnungKonformität dormakaba Scherengestänge-Türschließer im Vergleich ModellArt.-Nr.ENMax. BreiteBesonderheit TS 83380101013-61.600 mmKomfort, Öffnungsdämpfung, AC TS 73 V370101012-41.100 mmKompakt 225 mm, Öffnungsdämpfung TS 73 EMF5301010141.400 mmElektr. Feststellung, 24V DC TS 72222321013-41.100 mmClassicLine, Montageplatte TS 71222121013-41.100 mmClassicLine, Zahntrieb, günstigst Haeufig gestellte Fragen Braucht der TS 73 EMF eine Rauchmeldezentrale?Ja. Der TS 73 EMF hat keinen integrierten Rauchmelder. Eine externe RMZ mit Rauchmelder (RM-N oder RM-F) ist Pflicht für den Betrieb als Feststellanlage. TS 73 EMF oder TS 93 EMR?TS 73 EMF: Scherengestänge, 24V DC, RMZ nötig, EN 4. TS 93 EMR mit Raucherkennung: Gleitschiene, 230V AC, Rauchmelder integriert, EN 2-5 - eigenständige Feststellanlage ohne RMZ. Was passiert bei Stromausfall?Die Feststellung gibt automatisch frei und die Tür schliesst selbsttätig (Fail-Safe-Prinzip). Was ist der Freilauf-Modus?Die Tür bewegt sich frei ohne Schließwiderstand. Erst bei Alarm oder Stromausfall wird die Schließfunktion aktiviert. Für zweifluegelige Türen?Grundsaetzlich möglich. Die Schliessfolge muss über die RMZ oder einen separaten SR 390 gesteuert werden. Welche Peripherie brauche ich?Mindestens: RMZ + Rauchmelder (RM-N oder RM-F). Optional: Handausloesetaster, Funkmodul FM AP, Pruefbuch. Kaufentscheidung Scherengestänge oder Gleitschiene als Feststellanlage?TS 73 EMF: Wenn Scherengestänge gewünscht oder vorhandene Bohrungen genutzt werden sollen. dormakaba TS 93 EMR: Eigenständige Lösung ohne RMZ (230V AC, Rauchmelder integriert). Brauche ich ein Prüfbuch?Ja. Jede Feststellanlage an Feuer-/Rauchschutztüren benötigt ein Prüfbuch nach DIN 14677 für die Dokumentation der monatlichen und jährlichen Prüfungen. Wie oft muss ein Türschließer gewartet werden?Reine Türschließer (ohne Feststellanlage): Sichtprüfung und Funktionsprüfung einmal jährlich. Schließgeschwindigkeit und Endschlag bei Bedarf nachjustieren. Feststellanlagen: Monatliche Funktionsprüfung + jährliche Wartung durch Fachfirma (DIN 14677). EMF oder EMR — was ist der Unterschied?EMF: Elektromechanische Feststellung, 24V DC, braucht externe Rauchmeldezentrale (RMZ) + Rauchmelder. EMR: Integrierter Rauchmelder, 230V AC, eigenständige Feststellanlage ohne externe Komponenten.

Hekatron ORS 155 F Funkset — Funk-Rauchschalter für Feststellanlagen Kurz & Knapp Komplett kabelfreies Rauchschalter-System für Feststellanlagen Set: 2× Funkrauchschalter ORS 155 F + 1× Funkmodul FM 155 F AES256-Verschlüsselung, bis zu 20 Funkteilnehmer je Netzwerk Batteriestandzeit ca. 8 Jahre (3V Lithium) Bis 60 % schnellere Montage, bis 1.500 € Kostenersparnis Raucherkennung nach EN 54-7 (Streulichtprinzip) Ideal für Nachrüstung, Denkmalschutz und schwierige Leitungsführung Produktbeschreibung Das Hekatron ORS Funkset 155 F ist ein kabelloses Rauchschalter-System für Feststellanlagen an Feuer- und Rauchschutzabschlüssen. Es besteht aus einem Funkmodul FM 155 F und zwei Funkrauchschaltern ORS 155 F. Das Funkmodul dient als Gateway zwischen dem Funksystem und der verdrahteten Feststellanlage. Es übermittelt alle relevanten Zustände (Alarm, Störung) über einen potentialfreien Öffner an die Zentrale. Die Funkrauchschalter arbeiten batteriebetrieben (3V Lithium, ca. 8 Jahre Standzeit) und erkennen Rauch nach dem Streulichtprinzip gemäß EN 54-7. Das System spart bis zu 20 % bei der Planung und bis zu 60 % bei der Montage gegenüber kabelgebundenen Lösungen. Besonders wirtschaftlich bei Nachrüstungen in Bestandsbauten, Denkmalschutz und Gebäuden mit schwieriger Kabelinfrastruktur. Systemaufbau & Signalweg Das Funksystem 155 F kann als Erweiterung einer leitungsvernetzten Feststellanlage oder als reine Funk-FSA betrieben werden: ORS 155 F erkennt Rauch → Funksignal (AES256) → FM 155 F (Gateway) → Zentrale (FSZ/RSZ/RMZ) → Haftmagnet → Tür schließt ORS 155 F — Funkrauchschalter, batteriebetrieben, Decken-/Sturzmontage FM 155 F — Funkmodul, 24V DC aus Zentrale, potentialfreier Öffner HAT 155 F — Funkhandtaster (optional), manuelle Alarmauslösung Pro Funknetzwerk sind maximal 20 Teilnehmer möglich. Das FM 155 F ist nicht kompatibel mit dem älteren Funksystem 145 F (RMU04). Technische Daten EigenschaftORS 155 F (Funkmelder)FM 155 F (Funkmodul) DetektionsprinzipStreulicht nach EN 54-7— Betriebsspannung3 V DC (Lithium Batteriepack)18–28 V DC Stromaufnahme Ruhe—typ. 10,8 mA, max. 13 mA Stromaufnahme Alarm—typ. 1,2 mA, max. 3 mA Relaiskontakt—Öffner, max. 30 V DC / 1 A / 30 W Batteriestandzeitca. 8 Jahre— Frequenzen433,05–434,79 MHz / 865,0–868,6 MHz (SRD-Band) VerschlüsselungAES256 Reichweite Gebäude0,3–20 m Reichweite Freifeld200 m Max. Funkteilnehmer20 SchutzartIP 42IP 40 Temperaturbereich-30 bis +55 °C-30 bis +70 °C AbmessungenØ 80 × H 70 mm (mit Sockel)148,2 × 30,4 × 28,6 mm Gewicht168 g (mit Batterie)65 g FarbeWeiß (RAL 9010)Weiß (RAL 9003) / Silber (RAL 9006) Kompatibilität Das Funksystem 155 F ist kompatibel mit: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (Z-6.500-2372) — auch Mischbetrieb mit kabelgebundenen dormakaba-Meldern GEZE — FA GC 150 (als externe Funkerweiterung) Nicht kompatibel mit dem älteren Hekatron Funksystem 145 F (RMU04). Auch nicht mit GEZE FA GC 170 oder dormakaba Funeo — diese sind eigene, geschlossene Funksysteme. Passende Hekatron ProdukteHekatron FSZ Kompakt Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Der ORS 155 F verfügt über eine Betriebszustandsanzeige. Das Funkmodul FM 155 F hat zusätzliche Status-LEDs für den Funkzustand: LED-Anzeige (ORS 155 F)Zustand Grün blinkendNormalbetrieb GelbVerschmutzung oder Störung RotAlarm DunkelBatterie leer oder Standby Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme Funkmodul reagiert nicht nach Einlernen10-Minuten-Timeout überschrittenFM 155 F kurz von 24V trennen, Einlernvorgang neu starten Melder nicht erreichbarReichweite überschritten, MetallträgerSockelposition drehen (4 Positionen je 90°). FM nicht auf Metall montieren, min. 5 cm Abstand Batterie-WarnungLithium-Pack erschöpftErsatzbatterie BPF 155 VE 01 (DIBt-zugelassen) einsetzen FehlalarmDampf, StaubMontageort bewerten. TDS 247 ist keine Funk-Alternative Tür schließt nicht bei AlarmFM 155 F → Zentrale VerbindungKabelverbindung FM → Zentrale prüfen. Relaisausgang testen Alarmspeicherung aktiv, Reset nötigFunktion aktiviertReset an der Zentrale durchführen (nicht am Melder) Montage-Zubehör ZubehörBeschreibungEinsatz Sockel 155 UHUnterputz-DeckenmontageAbgehängte Decken, flächenbündige Montage Konsole K 155-WSturz-/Wandmontage (feuerwiderstandsgeprüft)Wandmontage des ORS 155 F Konsole FM 155 FZargenmontage Funkmodul (feuerwiderstandsgeprüft)FM 155 F an Türzarge BPF 155 VE 01Ersatzbatterie (DIBt-zugelassen)Batterietausch nach 8 Jahren IP44 HAT ZubehörFeuchtraumschutz für FunkhandtasterHAT 155 F AP in Feuchträumen Montagehinweise Die Montage des Funksystems ist deutlich schneller als bei Kabelinstallationen. Ein-Personen-Inbetriebnahme ist möglich. ORS 155 F: Aufputz-Deckenmontage (Standard), Unterputz mit Sockel 155 UH, Sturz-/Wandmontage mit K 155-W FM 155 F: Wandmontage, Gleitschienenmontage oder Zargenmontage mit Konsole FM 155 F Reichweite: 0,3–20 m im Gebäude. Sockelposition in 4 Positionen (90°) drehbar zur Reichweitenoptimierung Achtung: Funkmodul nicht direkt auf Metall/Stahlbeton — mind. 5 cm Abstand zu Metallträgern Nach Inbetriebnahme: Netzwerkabschluss am FM 155 F finalisieren. Funk als Nachrüst-Alternative & Zulassungslogik Warum Funk statt Kabel? Denkmalschutz: Keine Kabelkanäle in geschützter Bausubstanz Bestandsbauten: Kein Stemmen, kein Verputzen, kein Malern Zeitersparnis: Bis 60 % schnellere Montage Kostenersparnis: Bis 1.500 € pro Tür gegenüber Kabelinstallation Zulassungslogik beim Austausch: Das Funksystem 155 F wird in die Zentrale (FSZ/RSZ/RMZ) eingebunden. Die Zulassungslogik abZ/abG betrifft die kabelgebundenen Melder (ORS 142 AT für abZ, ORS 142 Standard für abG). Beim Umstieg von Kabel auf Funk ändert sich das System grundlegend — hier ist eine Neuabnahme durch autorisierte Fachkraft erforderlich. Batterietausch ORS 155 F: alle 8 Jahre (BPF 155 VE 01, DIBt-zugelassen). Funkmodul FM 155 F: Tauschempfehlung nach 16 Jahren. Wartung & Prüfung Monatlich — Funktionsprüfung mit Prüfaerosol + Funk-Verbindungstest Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Alle 8 Jahre — Funkrauchschalter und Batterie tauschen Alle 16 Jahre — Funkmodul FM 155 F tauschen Prüfaerosol: Hekatron 918/5. Rauchschalter nicht öffnen oder reinigen. Einsatzgebiete Nachrüstung — Brandschutztüren in Bestandsbauten ohne Kabelinfrastruktur Denkmalschutz — kein Eingriff in geschützte Bausubstanz Schwierige Leitungsführung — Stahlbeton, abgehängte Decken, lange Wege Mischbetrieb — Erweiterung bestehender kabelgebundener FSA um Funk-Melder Drehflügeltüren, Schiebetüren, Tore Nur an Innenwänden. Nicht geeignet für extrem staubige Umgebungen. Modellvergleich ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Zusätzlich für Funk: EN 54-18 (Eingangs-/Ausgangsgeräte), EN 54-25 (HF-Verbindungen), RED 2014/53/EU (Funkanlagenrichtlinie). Häufige Fragen zum ORS 155 F Funkset Was ist im Funkset enthalten?2× Funkrauchschalter ORS 155 F und 1× Funkmodul FM 155 F. Sockel, Konsolen und Handtaster werden separat bestellt. Wie sicher ist die Funkverbindung?AES256-Verschlüsselung auf zwei Frequenzbändern (433 MHz und 865 MHz). Redundante Übertragung auf SRD-Band. Wie lange hält die Batterie?Ca. 8 Jahre (3V Lithium Batteriepack). DIBt-zugelassene Ersatzbatterie: BPF 155 VE 01. Wie viele Melder kann ich pro Funkmodul betreiben?Maximal 20 Funkteilnehmer pro FM 155 F. Dazu zählen Rauchschalter (ORS 155 F) und Handtaster (HAT 155 F). Ist Mischbetrieb Funk + Kabel möglich?Ja. Das FM 155 F wird an die verdrahtete Zentrale angeschlossen und bridged die Funk-Melder ins kabelgebundene System. Kann ich das Funksystem mit dormakaba RMZ nutzen?Ja. Der FM 155 F und ORS 155 F sind in der dormakaba-Zulassung Z-6.500-2372 gelistet. Auch Mischbetrieb mit kabelgebundenen dormakaba RM-N/RM-F möglich. Wie teste ich die Funk-Verbindung?Prüfaerosol am ORS 155 F einsetzen. Der Alarm muss über Funk am FM 155 F ankommen und die Tür schließen. Zusätzlich: Service-Modus am FM 155 F für Funkdiagnose nutzen. Was passiert bei Funkstörungen?Das System nutzt zwei Frequenzbänder redundant. Bei dauerhaftem Verbindungsverlust meldet das FM 155 F eine Störung an die Zentrale. Ist das alte Funksystem 145 F kompatibel?Nein. Das Funksystem 155 F ist technisch nicht kompatibel mit dem älteren 145 F (RMU04). Ein vollständiger Systemtausch ist erforderlich. Brauche ich einen Funkhandtaster?Jede Feststellanlage muss manuell auslösbar sein (Pflicht). Der HAT 155 F ist die kabellose Lösung dafür. Alternativ: kabelgebundener Handtaster an der Zentrale. Kaufberatung: Funk oder Kabel? Wann lohnt sich Funk?Bei Nachrüstung in Bestandsbauten, Denkmalschutz, schwieriger Leitungsführung oder wenn die Kabelinfrastruktur sanierungsbedürftig ist. Zeitersparnis bis 60 %, Kostenersparnis bis 1.500 €. Wann ist Kabel besser?Bei Neubauten mit verfügbarer Kabelinfrastruktur. Kabelgebundene Melder haben keine Batterie und damit keinen Batterietausch alle 8 Jahre. Was kostet das Funksystem mehr?Die Komponenten (Funkmodul + Melder) kosten mehr als Kabelmelder. Die Ersparnis liegt in der Montage (kein Kabelziehen, kein Stemmen, kein Verputzen). Ab 2–3 Türen rechnet sich Funk meist. Kann ich später auf Kabel umrüsten?Ja. Das FM 155 F kann jederzeit durch kabelgebundene Melder ersetzt werden. Umgekehrt funktioniert es auch: bestehende Kabelanlage um Funk erweitern. Welche Zentrale brauche ich?Jede Hekatron-Zentrale (FSZ Basis/Pro, RSZ kompakt) sowie dormakaba RMZ. Das FM 155 F wird mit 24V DC aus der Zentrale versorgt.

GEZE TS 5000 L — Gleitschienentürschließer Bandgegenseite EN 2-6 Kurz & KnappGleitschienentürschließer für Bandgegenseite — nicht sichtbar von der ÖffnungsseiteStufenlos einstellbare Schließkraft EN 2–6, für Türblattbreiten bis 1400 mmBarrierefrei nach DIN 18040 bis 1100 mm TürblattbreiteZugelassen für Feuer- und Rauchschutztüren nach EN 1154Alle Funktionen von der Vorderseite einstellbar — kein Türausbau nötigDIN links/rechts verwendbar ohne Umstellung GEZE TS 5000 L — verdeckter Türschließer für anspruchsvolle ObjekteDer GEZE TS 5000 L ist ein Gleitschienentürschließer für die Montage auf der Bandgegenseite. Durch die Anbringung auf der Scharnierseite bleibt der Schließer von der Türöffnungsseite nicht sichtbar — eine Lösung für architektonisch anspruchsvolle Umgebungen in Verwaltungsgebäuden, Hotels und öffentlichen Einrichtungen.Mit stufenlos einstellbarer Schließkraft EN 2–6 deckt der TS 5000 L Türblattbreiten bis 1400 mm ab. Die Barrierefreiheit nach DIN 18040 ist bei Türblattbreiten bis 1100 mm gegeben. Die optische Schließkraftanzeige am Schließerkörper ermöglicht eine schnelle Kontrolle der eingestellten Schließkraft.Die hydraulische Öffnungsdämpfung schützt Wände und Einrichtung vor unkontrolliertem Türaufschlag. Der Endschlag wird über ein Ventil geregelt. Sämtliche Einstellungen — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — sind von der Vorderseite zugänglich, ohne die Tür aushängen zu müssen.Der Schließer ist zugelassen für Feuer- und Rauchschutztüren nach EN 1154. Der Schließerkörper (287 × 47 × 60 mm) wird per Kopfmontage auf der Bandseite oder per Türblattmontage auf der Bandgegenseite befestigt. Die Verwendung ist DIN links und DIN rechts ohne Umstellung möglich. Vorteile & BesonderheitenVerdeckte Optik — Nicht sichtbar von der Türöffnungsseite, für architektonisch anspruchsvolle UmgebungenStufenlose Schließkraft EN 2–6 — Für Türblattbreiten bis 1400 mm, feinjustierbarBarrierefreiheit nach DIN 18040 — Bis 1100 mm Türblattbreite normgerechtOptische Schließkraftanzeige — Schnelle visuelle Kontrolle der eingestellten SchließkraftAlle Einstellungen von vorn — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung ohne Türausbau einstellbarHydraulische Öffnungsdämpfung — Schutz vor unkontrolliertem TüraufschlagDIN-Richtung universal — Links/rechts verwendbar ohne UmstellungFeuer-/Rauchschutzzulassung — Zugelassen nach EN 1154 für Brandschutz- und Rauchschutztüren Technische DatenEigenschaftWertProdukttypGleitschienentürschließer, BandgegenseiteSchließkraftEN 2–6, stufenlos einstellbarTürblattbreite max.1400 mmBarrierefreiheit (DIN 18040)bis 1100 mm TürblattbreiteÖffnungswinkel max.120°MontageartenKopfmontage Bandseite / Türblattmontage BandgegenseiteSchließerkörper (B × H × T)287 × 47 × 60 mmGleitschiene BG (L × H × T)448,5 × 30,5 × 20,5 mmÖffnungsdämpfunghydraulischEndschlagüber Ventil geregeltDIN-Richtunglinks/rechts ohne UmstellungSchließkraftanzeigeoptisch, am SchließerkörperEinstellungalle Funktionen von der VorderseiteNormEN 1154ZulassungFeuer- und Rauchschutztüren EN-Klassen & TürblattbreitenEN-KlasseTürblattbreiteBarrierefrei (DIN 18040)EN 2–3bis 950 mmjaEN 3–4bis 1100 mmjaEN 4–5bis 1250 mmneinEN 5–6bis 1400 mmneinDie Schließkraft ist stufenlos innerhalb der EN-Klassen 2–6 einstellbar. Die Barrierefreiheit nach DIN 18040 ist bis EN 3–4 (1100 mm) gewährleistet. MontagevariantenMontageartSchließerGleitschieneKopfmontage Bandseiteauf dem Türblattauf dem RahmenTürblattmontage Bandgegenseiteauf dem Rahmenauf dem TürblattFür die Montage mit Montageplatte: Art. 124683 (silber) oder Art. 124684 (nach RAL). Kompatible Gleitschienen (Bandgegenseite)GleitschieneArt.-Nr.BesonderheitStandard BG025655Im Lieferumfang enthaltenHöhenverstellbar BG115193Ausgleich bei unebenen ZargenT-Stop BG102366Integrierter mechanischer TürstopperWandmontage BG (Sturz)189148Für Sturzmontage bei Glasanlagen MontagehinweiseDer GEZE TS 5000 L wird auf der Bandgegenseite montiert — der Schließerkörper und die Gleitschiene befinden sich auf der Scharnierseite und sind von der Öffnungsseite nicht sichtbar.Bei der Kopfmontage wird der Schließerkörper auf dem Türblatt, die Gleitschiene auf dem Rahmen befestigt. Bei der Türblattmontage ist es umgekehrt: Schließer auf dem Rahmen, Schiene auf dem Türblatt.Alle Einstellventile (Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung) sind von der Vorderseite zugänglich. Die optische Schließkraftanzeige erleichtert die korrekte Einstellung. Die Montage ist DIN links und DIN rechts ohne Umstellung möglich.Für die Montage auf Stahlzargen oder bei besonderen Einbausituationen stehen Montageplatten zur Verfügung: Art. 124683 (silber) und Art. 124684 (nach RAL). Optionale FeststellungDer GEZE TS 5000 L kann mit einer mechanischen Feststelleinheit (Art. 071924) nachgerüstet werden. Diese hält die Tür in einem definierten Öffnungswinkel offen und ist bei Bedarf ein- und ausschaltbar.Die Feststelleinheit ist überfahrbar und wird in die Gleitschiene integriert. Sie eignet sich für Standard-, T-Stop- und Boxer-Gleitschienen mit 20,7 mm Profil.Hinweis: Die mechanische Feststellung ist nicht für Feuer- und Rauchschutztüren zugelassen. Für Brandschutztüren mit Offenhaltung sind elektromechanische Feststellanlagen erforderlich. Barrierefreiheit nach DIN 18040Der GEZE TS 5000 L erfüllt die Anforderungen der DIN 18040 (Barrierefreies Bauen) bei Türblattbreiten bis 1100 mm. Dies entspricht den EN-Klassen 2–4 mit stufenlos reduzierter Schließkraft.Durch die stufenlose Einstellung der Schließkraft können die maximal zulässigen Bedienkräfte (47 Nm Öffnungsmoment für Innentüren) eingehalten werden. Die niedrige Einbausituation auf der Bandgegenseite hat keinen Einfluss auf die Barrierefreiheit. Normen & ZulassungenEN 1154 — Türschließmittel mit kontrolliertem SchließablaufFeuer- und Rauchschutztüren — zugelassenDIN 18040 — Barrierefreies Bauen (bis 1100 mm Türblattbreite)CE-Kennzeichnung — Leistungsklasse EN 2–6 Die GEZE TS 5000 Familie im Überblick Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage. ModellENMontage / FunktionBesonderheit TS 5000EN 2-6BandseiteBasis, optische SchließkraftanzeigeTS 5000 LEN 2-6BandgegenseiteNicht sichtbar von ÖffnungsseiteTS 5000 L + FeststellungEN 2-6BGS + mech. FeststellungInkl. FeststelleinheitTS 5000 L-EEN 2-6BGS + E-Feststellung24V DC, 80-130°TS 5000 L-REN 2-6BGS + FeststellanlageRauchschalter integriertTS 5000 L-EClineEN 3-5BGS + ÖffnungsunterstützungBarrierefrei bis 1250 mmR-ISM FeststellanlageEN 2-6BS, zweiflügelig + RauchschalterFeststellanlage, Schließfolge Häufige Fragen zum GEZE TS 5000 LWas bedeutet „Bandgegenseite“ beim TS 5000 L?Der Schließer wird auf der Scharnierseite der Tür montiert. Von der Öffnungsseite (der Seite, zu der die Tür aufschwingt) ist er nicht sichtbar. Das ergibt eine saubere Optik auf der repräsentativen Seite.Für welche Türblattbreiten ist der TS 5000 L geeignet?Der Schließer deckt Türblattbreiten bis 1400 mm ab (EN 2–6, stufenlos). Barrierefrei nach DIN 18040 ist er bis 1100 mm einsetzbar.Kann der TS 5000 L auf Feuer- und Rauchschutztüren eingesetzt werden?Ja. Der TS 5000 L ist nach EN 1154 für Feuer- und Rauchschutztüren zugelassen.Wie wird die Schließkraft eingestellt?Die Schließkraft ist stufenlos innerhalb EN 2–6 einstellbar. Alle Einstellventile sind von der Vorderseite zugänglich — die Tür muss nicht ausgehängt werden. Die optische Schließkraftanzeige zeigt die aktuelle Einstellung an.Kann der TS 5000 L nachträglich mit Feststellung ausgestattet werden?Ja, mit der mechanischen Feststelleinheit Art. 071924. Diese wird in die Gleitschiene integriert und ist ein-/ausschaltbar. Für Brandschutztüren ist eine mechanische Feststellung allerdings nicht zugelassen.Muss der Schließer für DIN links oder rechts umgestellt werden?Nein. Der GEZE TS 5000 L ist DIN links/rechts verwendbar ohne Umstellung. Kaufberatung: GEZE TS 5000 LWann wähle ich den TS 5000 L statt eines Standard-Gleitschienentürschließers?Der TS 5000 L ist die richtige Wahl, wenn der Türschließer von der Öffnungsseite nicht sichtbar sein soll — etwa in repräsentativen Bereichen wie Hotelfluren, Bürogebäuden oder öffentlichen Einrichtungen.Brauche ich den TS 5000 L mit oder ohne Feststelleinheit?Ohne Feststellung: Für Türen, die nach jedem Öffnen selbständig schließen sollen — insbesondere Feuer- und Rauchschutztüren. Mit Feststellung (Art. 071924): Für Türen, die zeitweise offengehalten werden sollen, z. B. in Bereichen mit hohem Publikumsverkehr. Nicht für Brandschutztüren.Welche Gleitschiene ist die richtige?Standard BG (025655): Für die meisten Einbausituationen, im Lieferumfang enthalten. T-Stop BG (102366): Wenn ein integrierter Türstopper gewünscht ist. Höhenverstellbar BG (115193): Bei unebenen Zargen oder schwierigen Einbausituationen.Ist der TS 5000 L für barrierefreie Gebäude geeignet?Ja, bei Türblattbreiten bis 1100 mm erfüllt er DIN 18040. Für breitere Türen in barrierefreien Bereichen sollte ein automatischer Türantrieb in Betracht gezogen werden.In welchen Farben ist der TS 5000 L erhältlich?Silberfarbig (Standard), weiß, schwarz, Edelstahl-Optik und nach RAL. So lässt sich der Schließer farblich an Tür und Zarge anpassen.Ist der TS 5000 L auch für schwere Metalltüren geeignet?Ja. Mit EN-Klasse 5–6 schließt er auch schwere Türblätter bis 1400 mm zuverlässig. Für die Montage auf Stahlzargen stehen Montageplatten (Art. 124683/124684) zur Verfügung.

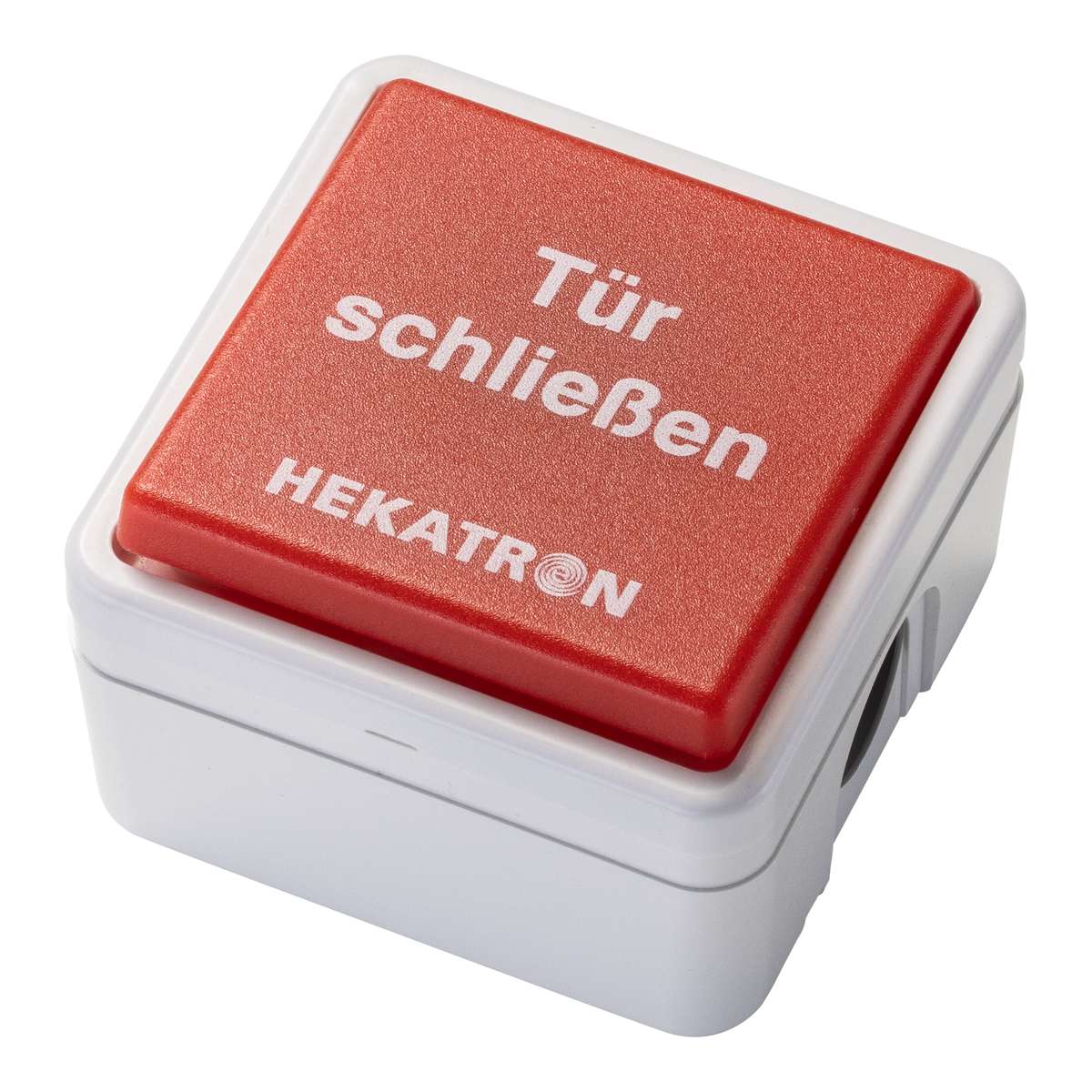

Hekatron HAT 02 — Handauslösetaster für Feststellanlagen Kurz & Knapp Pflichtkomponente jeder Feststellanlage — manuelle Auslösung gemäß DIBt und DIN EN 14637 Rote Schaltwippe mit Aufschrift „Tür schließen“ Öffner-Kontakt (NC) — bei Betätigung wird der Haltestrom unterbrochen, Tür schließt Für trockene Räume (IP 20). Feuchtraum: HAT 03 (IP 44) Aufputz- und Unterputzmontage Bei FSZ kompakt: Pflicht (kein integrierter Taster). Bei FSZ Basis/Pro: optional (integrierter HAT vorhanden) Produktbeschreibung Der Hekatron HAT 02 ist ein Handauslösetaster zur manuellen Auslösung von Feststellvorrichtungen an Brand- und Rauchschutztüren. Er ist eine Pflichtkomponente jeder Feststellanlage: Gemäß DIBt-Bauartgenehmigung und DIN EN 14637 muss jede Feststellvorrichtung auch von Hand auslösbar sein. Bei Betätigung der roten Schaltwippe öffnet der Öffner-Kontakt (NC) und unterbricht den Haltestrom zum Türhaftmagneten (THM) — die Tür schließt selbstständig durch den Türschließer. Der Taster rastet nicht ein und kehrt nach dem Loslassen in die Ausgangsposition zurück. Ausnahme: Bei Türschließern mit niedriger Öffnungskraft oder Öffnungsautomatik kann der externe Handauslösetaster unter bestimmten Bedingungen entfallen — die genauen Regelungen stehen in der jeweiligen DIBt-Bauartgenehmigung. Kompatibilität Der HAT 02 ist mit allen gängigen Feststellanlagen-Zentralen kompatibel: Hekatron FSZ kompakt — Pflicht! Die FSZ kompakt hat keinen integrierten Handtaster Hekatron FSZ Basis — optional (integrierter HAT 50×50 mm vorhanden) Hekatron FSZ Pro — optional (integrierter HAT 50×50 mm, 180° drehbar) Hekatron RSZ kompakt — optional (integrierter Prüf-/Resettaster vorhanden) dormakaba RMZ — als externer Handtaster anschließbar GEZE RSZ 6/7 — als externer Taster über HAT-Eingang Der HAT 02 wird an den HAT-Eingang der Zentrale angeschlossen. Bei Hekatron-Zentralen: Klemmenblock 6 (HAT, Reset, +24V, GND). Der Anschluss erfolgt in Reihe mit der Leitungsüberwachung, sofern diese aktiviert ist. Funk-Alternative: Der HAT 155 F ist die kabellose Variante (batteriebetrieben, 8 Jahre, AES256-verschlüsselt) für das Hekatron Funksystem 155 F. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron RSZ kompakt Rauchschaltzentrale Technische Daten EigenschaftWert KontaktartÖffner (NC) — öffnet bei Betätigung Schaltspannungmax. 30 V DC Schaltstrommax. 1 A SchutzartIP 20 (trockene Räume) MontageAufputz (AP) und Unterputz (UP) Abmessungen81 × 81 × 38,5 mm (AP) GehäuseKunststoff FarbeWeiß mit roter Schaltwippe Beschriftung„Tür schließen“ (gemäß DIBt) Feuchtraum-AlternativeHAT 03 (IP 44, nur Aufputz) Montagevorschriften Die Montage des Handauslösetasters ist in der DIBt-Bauartgenehmigung und in DIN VDE 0833-2 geregelt: VorschriftAnforderung Montageöhe1,4 m (+0,2 / −0,4 m) nach DIN VDE 0833-2:2017-10 SichtbarkeitGut sichtbar, frei zugänglich, beleuchtet FarbeRot mit Aufschrift „Tür schließen“ VerdeckungDarf durch die festgestellte Tür nicht verdeckt werden BarrierefreiheitIn barrierefreien Gebäuden: abweichende Höhen nach DIN 18040 möglich LeitungsüberwachungBei aktivierter LÜ: HAT in Reihe mit Abschlusswiderstand (43 kΩ am Stichende) Aufputz (AP): HAT 02 direkt auf die Wand schrauben. Kabeleinführung durch die Rückseite. Unterputz (UP): HAT 02 in Standard-Unterputzdose einsetzen. Kompatibel mit gängigen Schalterprogrammen (Berker, Gira, Jung, Merten, Busch-Jaeger). Häufige Fragen zum HAT 02 Ist der Handauslösetaster Pflicht?Ja. Gemäß DIBt-Bauartgenehmigung und DIN EN 14637 muss jede Feststellvorrichtung auch von Hand auslösbar sein. Ausnahme: Bei bestimmten Türschließern mit niedriger Öffnungskraft oder Öffnungsautomatik kann der externe Taster entfallen — Details in der jeweiligen Bauartgenehmigung. Brauche ich den HAT 02 auch bei der FSZ Basis?Die FSZ Basis hat einen integrierten Handauslösetaster (50×50 mm). Ein zusätzlicher externer HAT 02 ist optional, aber empfehlenswert — z. B. wenn die Zentrale nicht in unmittelbarer Nähe der Tür montiert ist. Wann ist der HAT 02 Pflicht (nicht optional)?Bei der FSZ kompakt — diese hat keinen integrierten Handtaster. Hier muss ein externer HAT 02 angeschlossen werden. HAT 02 oder HAT 03?HAT 02 (IP 20) für trockene Räume, Aufputz und Unterputz. HAT 03 (IP 44) für Feuchträume, nur Aufputz. Funktional identisch. Gibt es eine Funk-Alternative?Ja. Der HAT 155 F ist ein batteriebetriebener Funkhandtaster (AES256, 8 Jahre Batterie) für das Hekatron Funksystem 155 F. Er kann als AP- oder UP-Variante verbaut werden. Auf welcher Höhe muss der Taster montiert werden?1,4 m (+0,2 / −0,4 m) nach DIN VDE 0833-2:2017-10. Gut sichtbar, frei zugänglich, beleuchtet. Darf durch die geöffnete Tür nicht verdeckt werden. In barrierefreien Gebäuden gelten abweichende Höhen nach DIN 18040. Was bedeutet Öffner-Kontakt (NC)?Im Normalzustand ist der Kontakt geschlossen (Normally Closed). Bei Betätigung öffnet er — der Haltestrom zum Magneten wird unterbrochen und die Tür schließt. Das ist ein Sicherheitsprinzip: Auch bei Kabelbruch oder Defekt öffnet der Kontakt und die Tür schließt (Fail-Safe). Wie wird der HAT 02 an die Leitungsüberwachung angeschlossen?Bei aktivierter Leitungsüberwachung (DIP 1 an FSZ Basis/Pro) wird der HAT 02 in Reihe in den Überwachungsstich eingebunden. Am Stichende sitzt der Abschlusswiderstand (43 kΩ). Die Zentrale erkennt so Kabelbruch oder Kurzschluss in der HAT-Leitung.

Hekatron ORS 142 AT RetroFit — Austausch-Rauchschalter für Deckenmontage Kurz & Knapp RetroFit für Bestandsanlagen — 1:1-Ersatz für ältere ORS 142 Deckenmelder AT-Sockeltausch: Sockel bleibt, nur Melderkopf wechseln Streulichtprinzip nach EN 54-7, Temperaturschwelle 70 °C Erweiterter Temperaturbereich -30 bis +60 °C Verschmutzungskompensation, RS-Bus, potentialfreier Öffner Kompatibel mit 20+ Herstellern Made in Germany Produktbeschreibung Der Hekatron ORS 142 AT RetroFit ist der Austausch-Rauchschalter für bestehende Feststellanlagen mit Deckenmontage. Er ersetzt ältere ORS 142 Melder, deren 8-jährige Nutzungsdauer gemäß DIN 14677 abgelaufen ist. Als RetroFit-Lösung ist er speziell für Anlagen konzipiert, die nach einem älteren Zulassungsbescheid (Z-6.5-xxxx) abgenommen wurden. Der vorhandene Sockel (143 A, 143 UH oder 143 AF) bleibt montiert — beim Tausch wird nur der Melderkopf gewechselt. Technisch entspricht der AT RetroFit dem aktuellen ORS 142 Standard: Verschmutzungskompensation, Alarmschwellennachführung, integrierte Leitungsüberwachung und Multi-Betriebszustandsanzeige. Einbindung in die Feststellanlage Der ORS 142 AT RetroFit wird als direkter Ersatz in bestehende Systeme eingesetzt: ORS 142 AT RetroFit an der Decke → Zentrale (FSZ/RSZ/RMZ) → Haftmagnet → Tür schließt Beim Austausch ist immer die aktuell gültige Zulassung zugrunde zu legen — nicht die alte Zulassung, nach der die Anlage ursprünglich abgenommen wurde. Ist der AT RetroFit in der aktuellen Zulassung des Systems gelistet, kann eine Neuabnahme entfallen. Technische Daten EigenschaftWert DetektionsprinzipStreulicht nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebstemperatur-30 bis +60 °C AbmessungenØ 80 × H 33 mm Gewicht82 g FarbeWeiß (RAL 9010) SockeltypSockelserie 143 (A, AF, UH) KommunikationRS-Bus AT-KennzeichnungJa Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 AT RetroFit ist als Austauschmelder für alle Systeme zugelassen, in denen der ORS 142 gelistet ist: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (Z-6.500-2372) GEZE — FA GC 150 System 20+ weitere Hersteller — Assa Abloy, C-Tec, ECO Schulte, Entrematic, GU BKS u. a. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED Grün/Gelb wechselnd8-Jahres-Tausch fälligNeuen AT RetroFit Melderkopf aufsetzen. Sockel bleibt LED Gelb dauerhaftStörungMelderkopf abnehmen, Sockelkontakte prüfen, Kabel durchmessen Melder passt nicht auf alten SockelSockel veraltet (vor Serie 143)Alten Sockel durch Sockel 143 A ersetzen. Verkabelung prüfen Neuabnahme nach Tausch gefordertAT RetroFit nicht in alter ZulassungAktuelle Zulassung prüfen. Neuabnahme durch autorisierte Fachkraft FehlalarmStaub, DampfMontageort bewerten. Ggf. TDS 247 (nicht Fluchtwege) Montage & AT-Tausch Der AT-Tausch an der Decke in drei Schritten: Schritt 1: Alten Melderkopf durch Drehen aus dem Sockel lösen Schritt 2: ORS 142 AT RetroFit aufsetzen und durch Drehen verriegeln Schritt 3: Funktionstest mit Prüfaerosol (Hekatron 918/5) Sockel 143 A, 143 AF oder 143 UH bleibt montiert. Keine Neuverkabelung. Bei sehr alten Anlagen (vor ORS 132): Netzteil auf Kompatibilität prüfen — ältere Energieversorgungen sind möglicherweise nicht geeignet. Zulassungslogik: Wann der ORS 142 AT RetroFit eingesetzt werden muss Wichtig: Nur für Bestandsanlagen (abZ) Der ORS 142 AT RetroFit ist ausschließlich für Feststellanlagen mit alter Zulassung Z-6.5-xxxx (abZ) vorgesehen In Neuanlagen mit Z-6.500-xxxx (abG) darf er nicht verwendet werden — dort den Standard ORS 142 einsetzen Für den Austausch in abZ-Bestandsanlagen ist nur der AT RetroFit zugelassen — der Standard-ORS 142 darf dort nicht als Ersatz eingesetzt werden Wird das falsche Produkt verbaut, verliert die Anlage ihre Zulassung Hintergrund: Seit dem 01.01.2020 unterscheidet das DIBt zwischen abZ (Z-6.5-xxxx, Bestandsanlagen) und abG (Z-6.500-xxxx, Neuanlagen). In abZ-Zulassungen war der Melder mit Auslösevorrichtung als Einheit zugelassen. In abG ist der Melder nur noch als Melder zugelassen — die Auslöselogik liegt in der Zentrale (z. B. FSZ Basis). Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Nicht jede abZ-Zulassung hat den ORS 142 AT freigegeben — die exakte Kompatibilitätstabelle steht in der Montageanleitung (7003085, Seite 2). Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Unter 18 V DC → Netzgerät mit tauschen. Wartung & Prüfung Monatlich — Funktionsprüfung mit Prüfaerosol Hekatron 918/5 Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Alle 8 Jahre — Melderkopf tauschen (AT-Sockeltausch) Rauchschalter nicht öffnen, nicht reinigen. Nur Austausch. Einsatzgebiete Bestandsanlagen — 8-Jahres-Austausch bestehender ORS 142 Deckenmelder Drehflügeltüren, Schiebetüren, Tore — an Brand- und Rauchschutzabschlüssen Bahngebundene Förderanlagen — automatische Transportsysteme Nur an Innenwänden. Nicht für staubige/dampfige Umgebungen (dort: TDS 247, nicht in Fluchtwegen). Modellvergleich ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 AT RetroFit Was bedeutet RetroFit?RetroFit bezeichnet den Austausch eines Melders in einer bestehenden Anlage. Der ORS 142 AT RetroFit ist speziell für diesen Zweck konzipiert und trägt die AT-Kennzeichnung. Muss die Anlage nach dem Tausch neu abgenommen werden?Nur wenn der ORS 142 AT RetroFit nicht in der aktuell gültigen DIBt-Zulassung des Systems gelistet ist. Ist er aufgeführt: Funktionstest und Dokumentation im Prüfbuch genügen. Kann ich jeden alten Hekatron-Melder durch den AT RetroFit ersetzen?Ja, sofern der vorhandene Sockel zur Serie 143 gehört. Bei sehr alten Sockeln (vor Serie 143) muss der Sockel mit getauscht werden. Was passiert mit den alten Netzteilen?Bei Austausch von ORS 132 oder älter: Netzteil auf Kompatibilität prüfen. Ältere Energieversorgungen (NAG 03, NG 519) können ungeeignet sein. Unterschied AT RetroFit vs. ORS 142 Standard?Technisch identisch. Der AT RetroFit trägt eine spezielle AT-Kennzeichnung für die eindeutige Zuordnung als Austauschmelder. Für Neuanlagen den Standard ORS 142 verwenden. Wie oft muss der RetroFit-Melder geprüft werden?Wie jeder ORS 142: monatlich Funktionsprüfung, jährlich Fachprüfung, nach 8 Jahren Austausch. Ist der AT RetroFit mit dormakaba RMZ kompatibel?Ja. In der dormakaba-Zulassung Z-6.500-2372 als Austauschmelder gelistet. Kaufberatung: Austausch in Bestandsanlagen Wand- oder Decken-AT?Für bestehende Deckenmelder: ORS 142 AT RetroFit. Für bestehende Wandmelder: ORS 142 W AT. Beide nutzen das AT-Sockeltausch-Prinzip. Lohnt sich der Umstieg auf Funk beim Tausch?Wenn die Kabelinfrastruktur intakt ist: nein — der AT RetroFit ist wirtschaftlicher. Wenn Kabel sanierungsbedürftig sind oder im Denkmalschutz: Funksystem ORS 155 F prüfen. Wie viele Melder brauche ich?Die Anzahl richtet sich nach Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der DIBt-Bauartgenehmigung. In der Regel: 1–2 Melder pro Tür. Kann ich den Tausch selbst durchführen?Den Melderkopf wechseln darf eine eingewiesene Person. Die Abnahme nach Tausch muss durch eine autorisierte Fachkraft erfolgen.

Hekatron FSZ Kompakt — Feststellanlagenzentrale kompaktKleinste Hekatron-Zentrale: Netzgerät mit Auslösevorrichtung für 1 Haftmagnet, ohne integrierten Rauchschalter, externe Brandmelder (ORS/TDS) erforderlich | Art.-Nr. 31-5400007-04-01M Kurz & KnappKleinste Hekatron-Zentrale: nur 128 × 36 × 46 mm, 102 gReine Steuerungszentrale — kein integrierter Rauchschalter, externe ORS 142 oder TDS 247 zwingend erforderlich1 Haftmagnet, max. 6 Melder, 1-Stich-Betrieb, 460 mA AusgangsstromMontage: Wand, Sturz, Türzarge, Zwischendecke — 180° drehbarFail-Safe: keine Notstromversorgung, bei Netzausfall schließt die Tür selbsttätigDesignorientiert: silber (RAL 9006) oder weiß (RAL 9016)VdS-geprüft, DIBt Z-6.500-2394 BeschreibungDie Hekatron FSZ Kompakt ist die kleinste Feststellanlagenzentrale im Hekatron-Sortiment. Mit nur 128 × 36 × 46 mm und 102 g eignet sie sich für designorientierte Einbausituationen, bei denen eine unauffällige Montage gefordert ist — auf dem Türsturz, an der Türzarge, an der Wand oder verdeckt in der Zwischendecke.Die FSZ Kompakt ist eine reine Steuerungszentrale ohne eigenen Rauchschalter. Externe Brandmelder (z.B. ORS 142, ORS 142 W oder TDS 247) sind zwingend erforderlich. Sie steuert einen Haftmagnet an und verfügt über einen potentialfreien Relaiswechsler.Die Zentrale arbeitet nach dem Fail-Safe-Prinzip: Ohne Netzspannung fällt der Haftmagnet ab und die Tür schließt selbsttätig über den Türschließer. Eine Notstromversorgung ist nicht vorgesehen.Der Handauslösetaster HAT 02 ist bei der FSZ Kompakt nicht im Lieferumfang enthalten und muss separat beschafft werden — er ist Pflichtbestandteil jeder Feststellanlage. Komplette Feststellanlage mit FSZ KompaktFür eine betriebsbereite Feststellanlage nach DIBt Z-6.500-2394 werden folgende Komponenten benötigt:KomponenteFunktionIm Lieferumfang?FSZ KompaktNetzgerät + Auslösevorrichtung (Zentrale)JaORS 142 / ORS 142 WOptischer Rauchschalter (Detektion)Nein — separatSockel 143Montagesockel für ORS 142Nein — separatTHM (z.B. THM 425)Türhaftmagnet (Feststellvorrichtung)Nein — separatASS (z.B. ASS 65)Ankerplatte zum HaftmagnetNein — separatHAT 02Handauslösetaster (Pflicht!)Nein — separatPrüfbuchDokumentation (Abnahme + Wartung)Nein — separatWichtig: Der Handauslösetaster HAT 02 ist bei jeder Feststellanlage Pflicht. Bei der FSZ Kompakt ist kein Taster integriert — im Unterschied zur FSZ Basis, die einen integrierten HAT (50 × 50 mm) besitzt. Systemkomponenten im ÜberblickFSZ Kompakt — Netzgerät mit Auslösevorrichtung, 230 V AC / 24 V DC, 460 mA, 1 HaftmagnetORS 142 — Optischer Rauchschalter (Deckenmontage), Streulicht nach EN 54-7, kabelgebundenORS 142 W — Optischer Rauchschalter (Wandmontage), Streulicht nach EN 54-7TDS 247 — Thermo-Differenzial-Schalter, für staubige Umgebungen (nicht in Flucht-/Rettungswegen!)THM-Serie — Türhaftmagnete in verschiedenen Haftkräften und BauformenHAT 02 — Externer Handauslösetaster (Pflicht bei FSZ Kompakt)AM 142 — Abschlussmodul für Leitungsüberwachung (separat, nicht im Lieferumfang)Hinweis: Alle Komponenten müssen in der DIBt-Bauartgenehmigung Z-6.500-2394 aufgeführt sein. FunktionsbeschreibungIm Normalbetrieb versorgt die FSZ Kompakt den angeschlossenen Haftmagnet mit 24 V DC. Der Haftmagnet hält die Brandschutztür in der offenen Position. Die grüne LED signalisiert den Normalbetrieb.Bei Raucherkennung durch einen externen Melder (ORS 142 oder TDS 247) schaltet die FSZ Kompakt den Magnetausgang ab. Der Haftmagnet lässt los und die Tür schließt selbsttätig über den Türschließer. Die rote LED signalisiert den Alarmzustand.Über den potentialfreien Relaiswechsler können externe Systeme (z.B. Signalgeber, Gebäudeleittechnik) angesteuert werden.Konfiguration über SteckbrückenSteckbrückeGeschlossenOffenJ1 — AlarmspeicherungOhne AlarmspeicherungMit Alarmspeicherung (Reset am Taster nötig)J2 — LeitungsüberwachungOhne LeitungsüberwachungMit Leitungsüberwachung nach DIN EN 14637 (AM 142 nötig)Alarmspeicherung (J1 offen): Nach Rauchalarmerkennung bleibt der Magnetausgang abgeschaltet, bis am Resettaster manuell quittiert wird. Ohne Alarmspeicherung (J1 geschlossen) schaltet die Zentrale automatisch in den Normalbetrieb zurück, sobald der Melder keinen Rauch mehr erkennt.Leitungsüberwachung (J2 offen): Überwacht die Melderleitung auf Unterbrechung und Kurzschluss. Erfordert ein AM 142 (Abschlussmodul) am Leitungsende. Störung wird durch gelbes LED-Blinken (10×) signalisiert. Technische DatenEigenschaftWertEingangsspannung230 V ACNennstromaufnahme120 mALeistungsaufnahme27,6 VAAusgangsspannung24 V DCAusgangsstrom460 mALeistungsabgabe11 WRestwelligkeit120 mVssRelais1 Wechsler potentialfrei, 30 V DC / 1 A / 30 WMax. Melder6 (1-Stich-Betrieb)Max. Haftmagnete1Max. Leitungslänge Melder + THM30 mMax. Leitungslänge Resettaster3 mSchutzartIP40SchutzklasseIIBetriebstemperatur-20 bis +45 °CAbmessungen (B × L × H)36 × 128 × 46 mmGewicht102 gGehäuseKunststoffNotstromversorgungNein (Fail-Safe) LED-DiagnoseDie FSZ Kompakt besitzt eine mehrfarbige LED. Die Bedeutung der Signale:LED-SignalBedeutungMaßnahmeGrün (dauerhaft)NormalbetriebKeine — Anlage betriebsbereitGelb (2× blinken)AM 142 falsch angeschlossenAnschluss des Abschlussmoduls prüfenGelb (10× blinken)Kurzschluss oder ÜberlastMelderleitung und Haftmagnet prüfenGelb (dauerhaft)Interne StörungFSZ Kompakt tauschenRotAlarm oder Störung RauchschalterRauchschalter prüfen, ggf. Reset Elektrischer AnschlussDer Netzanschluss muss durch eine Elektrofachkraft erfolgen.KlemmenplanKlemmenblockKlemmenFunktionQuerschnittBlock 1 — StromnetzL, PE, N230 V AC Netzanschluss0,5–1,5 mm²Block 2 — Relais + MagnetNC, Wechsler, NO, M-, M+Potentialfreier Relaiswechsler + Haftmagnet0,28–0,5 mm²Block 3 — Ausgang/Eingang+24V, Eingang, Reset, 0V, +24VMelderversorgung, Brandmeldereingang, Resettaster0,28–0,5 mm²Leitungslängen beachten: Max. 30 m für Melder + Haftmagnet, max. 3 m für den Resettaster. Hekatron Feststellanlagenzentralen im VergleichDie FSZ Kompakt ist die kleinste Zentrale — ideal für designorientierte Einzeltüren. Die Tabelle zeigt die Unterschiede zu den anderen Hekatron-Zentralen.EigenschaftFSZ KompaktRSZ kompaktFSZ BasisFSZ ProIntegrierter RauchschalterNeinJa (ORS 142 W-RSZ)NeinNeinIntegrierter HandtasterNeinJa (Prüf-/Resettaster)Ja (50 × 50 mm)JaMax. Melder6 (1-Stich)Externe über Stiche12 (1- oder 2-Stich)bis 20 (DIBt) / 12 (EN 14637)Max. Haftmagnete1111Ausgangsstrom460 mA435 mA400 mA900 mANotstrom (ESM Pro)NeinNeinNeinJaBMA-AnbindungNeinNeinNeinJaEinsatzbereichDesignorientiert, EinzeltürDesignorientiert, EinzeltürIndustrie, Türen + ToreIndustrie, Türen + ToreAbmessungen36 × 128 × 46 mm36 × 250 × 50 mm146 × 146 × 60,5 mm146 × 146 × 60,5 mmGewicht102 g212 g420 g477 g (522 g mit ESM Pro)DIBtZ-6.500-2394Z-6.500-2393Z-6.500-2427Z-6.500-2359 MontageDie FSZ Kompakt lässt sich flexibel montieren — dank kompakter Abmessungen (128 × 36 × 46 mm) und geringem Gewicht (102 g).MontageorteWand — Aufputzmontage neben oder über der TürTürsturz — Direkt auf dem Sturz, max. 2,3 m zum MelderTürzarge — Seitliche Montage auf der ZargeZwischendecke — Verdeckte Montage außerhalb des SichtbereichsMontagehinweise180° drehbare Montage möglich (Oberteil RNO 02 umsteckbar)2 Befestigungsbohrungen, Abstand 111 mmNetzanschluss durch ElektrofachkraftLED muss nach Montage sichtbar und prüfbar seinLieferumfangNetzgerät mit AuslösevorrichtungKabelleisteOberteil RNO 02 mit LichtleiterMontageanleitungNicht im Lieferumfang: Rauchschalter, Haftmagnet, Ankerplatte, Handauslösetaster HAT 02, AM 142. KompatibilitätDie FSZ Kompakt ist kompatibel mit folgenden Hekatron-Komponenten (gemäß DIBt Z-6.500-2394):BrandmelderORS 142 — Optischer Rauchschalter (Deckenmontage, Standard)ORS 142 W — Optischer Rauchschalter (Wandmontage)ORS 142 W AT — Rauchschalter Wandmontage (Austausch)ORS 142 AT RetroFit — Rauchschalter für Austausch älterer ModelleTDS 247 — Thermo-Differenzial-Schalter (nicht in Flucht-/Rettungswegen!)Haftmagnete und AnkerplattenAlle Hekatron THM-Haftmagnete (z.B. THM 425, THM 439)Zugehörige Ankerplatten (z.B. ASS 65, ASS 55)Alle Hekatron AFS-HaftmagneteZubehörHAT 02 — Externer Handauslösetaster (Pflicht!)AM 142 — Abschlussmodul für Leitungsüberwachung (separat, bei J2 offen nötig)ErsatzteileRNO 02 weiß — Best.-Nr. 4300735-000RNO 02 silber — Best.-Nr. 4300735-0002Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Normen & ZulassungenDIN EN 14637 — Elektrisch gesteuerte FeststellvorrichtungenVdS G 217098 — VdS-PrüfungDIBt Z-6.500-2394 — Bauartgenehmigung (autarke Feststellanlage)DIBt Z-6.510-2375 — Zusatzzulassung2014/30/EU — Elektromagnetische Verträglichkeit (EMC)2014/35/EU — Niederspannungsrichtlinie (LVD)2011/65/EU — Beschränkung gefährlicher Stoffe (RoHS)Wichtig: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Gerät ersetzt, ist eine Neuabnahme erforderlich. Abnahme & DokumentationNach Erstinbetriebnahme ist eine Abnahmeprüfung nach DIN 14677 vorgeschrieben.AbnahmevoraussetzungenAlle Komponenten sind montiert und betriebsbereitFunktionsprüfung: Rauchmelder auslösen (Prüfaerosol) — Tür muss schließenHandauslösetaster prüfen — Tür muss schließenLED-Anzeige dokumentierenLeitungsüberwachung testen (falls aktiviert)Wer darf abnehmen?Fachkräfte des Herstellers HekatronVon Hekatron autorisierte Fachkräfte (Seminar FstA 1 / FstA TK)Fachkräfte einer vom DIBt benannten PrüfstelleDokumentationPrüfbuch anlegen und dauerhaft am Betriebsort aufbewahrenAbnahmeschild anbringenDigital: Hekatron „Mein HPlus Service-App“ (Smartphone-basiert) Wartung & PrüfintervalleIntervallMaßnahmeDurchführungMonatlichFunktionsprüfung (Rauchmelder auslösen, Tür muss schließen)Eingewiesene PersonVierteljährlichFunktionsprüfung (nach 12 fehlerfreien Monatsprüfungen umstellbar)Eingewiesene PersonJährlichFachprüfung nach DIN 14677-1 (vollständige Inspektion)Fachkraft nach DIN 14677-2Nach 8 JahrenRauchschalter (ORS 142) austauschenFachkraftPrüfmethoden:Rauchschalter: Prüfaerosol (z.B. Hekatron 918/5)Thermoschalter (TDS 247): Fön (Überhitzung vermeiden)Gesamtanlage: Handtaster betätigen — Tür muss schließenHinweis: Rauchschalter können nicht gereinigt werden und dürfen nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Häufig gestellte FragenHat die FSZ Kompakt einen integrierten Rauchschalter?Nein. Die FSZ Kompakt ist eine reine Steuerungszentrale. Externe Brandmelder (z.B. ORS 142 oder TDS 247) sind zwingend erforderlich. Die RSZ kompakt ist die Alternative mit integriertem Rauchschalter.Was passiert bei Stromausfall?Die FSZ Kompakt hat keine Notstromversorgung. Bei Netzausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig über den Türschließer (Fail-Safe-Prinzip).Wie viele Melder können angeschlossen werden?Maximal 6 Melder im 1-Stich-Betrieb. Maximale Leitungslänge: 30 m (Melder + Haftmagnet).Ist ein Handauslösetaster im Lieferumfang?Nein. Der externe HAT 02 ist separat zu beschaffen — er ist Pflichtbestandteil jeder Feststellanlage.Was ist der Unterschied zwischen FSZ Kompakt und RSZ kompakt?Die FSZ Kompakt hat keinen integrierten Rauchschalter — externe Melder sind nötig. Die RSZ kompakt hat einen integrierten Sturzrauchschalter (ORS 142 W-RSZ). Beide sind für 1 Tür ausgelegt.Kann die FSZ Kompakt in der Zwischendecke montiert werden?Ja. Die FSZ Kompakt kann verdeckt in der Zwischendecke montiert werden. Die LED muss nach Montage sichtbar und prüfbar bleiben (ggf. Lichtleiter RNO 02).Was bedeuten die Steckbrücken J1 und J2?J1 steuert die Alarmspeicherung: offen = Alarm wird gespeichert, manueller Reset nötig. J2 steuert die Leitungsüberwachung nach DIN EN 14637: offen = aktiv, AM 142 am Leitungsende erforderlich.Welches Oberteil passt als Ersatz?RNO 02 in weiß (4300735-000) oder silber (4300735-0002). Kaufentscheidung: Welche Hekatron-Zentrale für welchen Einsatz?Wann ist die FSZ Kompakt die richtige Wahl?Die FSZ Kompakt eignet sich für designorientierte Einzeltüren, bei denen eine kompakte, unauffällige Zentrale gefordert ist — z.B. in Bürogebäuden, Hotels oder Wohnheimen. Voraussetzung: externe Rauchmelder (ORS 142 oder TDS 247) und ein externer Handauslösetaster HAT 02.Wann sollte ich stattdessen die RSZ kompakt nehmen?Wenn Sie eine All-in-One-Lösung für eine Einzeltür suchen. Die RSZ kompakt hat einen integrierten Sturzrauchschalter — Sie brauchen keine separaten Melder. Allerdings bietet die FSZ Kompakt mehr Flexibilität bei der Melder-Positionierung (bis zu 6 externe Melder).Wann brauche ich die FSZ Basis oder FSZ Pro?Für Tore, industrielle Anwendungen, mehr als 6 Melder oder 2-Stich-Betrieb. Die FSZ Pro zusätzlich bei Bedarf an Notstromversorgung (ESM Pro) oder BMA-Anbindung.Muss eine Feststellanlage abgenommen werden?Ja. Nach Erstinbetriebnahme ist eine Abnahme durch autorisierte Fachkräfte nach DIN 14677 vorgeschrieben. Die Abnahmeberechtigung ist personenbezogen.Wie oft muss die Anlage gewartet werden?Monatliche Funktionsprüfung durch eingewiesene Personen, jährliche Fachprüfung nach DIN 14677-1. Rauchschalter nach 8 Jahren austauschen.Kann die FSZ Kompakt nachgerüstet werden?Ja. Die FSZ Kompakt eignet sich auch zur Nachrüstung bestehender Brandschutztüren. Die kompakten Abmessungen (128 × 36 × 46 mm) ermöglichen die Montage auf Türsturz, Zarge oder in Zwischendecken.
