Locinox MAMMOTH180-2

Locinox MAMMOTH-HD-2 — Torschließer + Torband 2. Generation Die neue Generation des bewährten Mammoth180: Echtes Soft Close, komplett neues Bohrbild auf einer ebenen Fläche, fortschrittliche Temperaturkompensation. RAPTOR Torband inklusive. Für schwere Tore bis 200 kg. Kurz & Knapp 2. Generation — komplett überarbeitetes Design Torschließer + RAPTOR Torband als Komplettset Max. Torgewicht: 200 kg, max. Torbreite: 2.000 mm 180° Öffnungswinkel, Soft Close mit separater Regulierung Neues Bohrbild: 8× Ø15 mm auf einer ebenen Fläche Fortschrittliche thermische Druckkompensation (-30 bis +70 °C) Quick-Fix Montage, pulverbeschichtetes Aluminium 500.000 Zyklen getestet, 3 Jahre Garantie (5 mit Registrierung) Was ist neu an der 2. Generation? Die MAMMOTH-HD-2 wurde von Grund auf überarbeitet. Das Kernstück: ein echtes Soft Close mit separater Geschwindigkeitsregulierung für den Schließzyklus und den finalen Schnapper. Das Ergebnis ist ein sanftes, leises Schließen — auch bei schweren Toren. Die Torvorbereitung wurde komplett vereinfacht. Die 2. Generation wird bündig auf einer einzigen ebenen Fläche montiert — mit 8 Bohrungen Ø15 mm. Das reduziert Montagefehler deutlich und beschleunigt den Arbeitsablauf erheblich. Die fortschrittliche Temperatur- und thermische Druckkompensation sorgt das ganze Jahr über für ein gleichmäßiges, perfekt kontrolliertes Schließen — von -30 °C bis +70 °C. Weniger ungedämpfte Bewegung bedeutet sofortige und präzise Kontrolle der Schließgeschwindigkeit. Vorteile Echtes Soft Close — Separate Regulierung für Schließzyklus und finalen Schnapper Schnellere Installation — Neues Bohrbild auf einer ebenen Fläche, 8× Ø15 mm Konstante Leistung — Fortschrittliche thermische Druckkompensation bei jedem Wetter All-in-One — RAPTOR Torband mit 2 Scharnieren inklusive Wartungsfrei — Pulverbeschichtetes Aluminium, 500.000 Zyklen Lebensdauer Präzise Kontrolle — Weniger ungedämpfte Bewegung, sofortige Geschwindigkeitskontrolle Technische Daten EigenschaftWert TypHydraulischer Torschließer + Torband 2. Gen. (New Fit) Max. Torgewicht200 kg Max. Torbreite2.000 mm Öffnungswinkel180° Soft CloseJa — separate Regulierung Schließzyklus + Schnapper EinstellbarSchließgeschwindigkeit, finaler Schnapper, Endanschlag GehäusePulverbeschichtetes Aluminium Temperaturbereich-30 °C bis +70 °C TemperaturkompensationFortschrittliche thermische Druckkompensation Bohrbild8× Ø15 mm, 140 mm oben, 40 mm unten, 25 mm Kante Gewicht6,34 kg InklusiveRAPTOR Torband (2 Scharniere) Lebensdauer500.000 Zyklen getestet Garantie3 Jahre (5 Jahre mit Registrierung) EAN Silber5414768132241 EAN Schwarz5414768132234 Kompatibilität ⚠ Wichtig: MAMMOTH-HD (1. Gen.) und MAMMOTH-HD-2 (2. Gen.) sind NICHT austauschbar. Verwenden Sie die 2. Generation immer als komplettes Set (oberes und unteres Scharnier). Nachrüstung: Die MAMMOTH-HD-2 kann die 1. Generation ersetzen. Die alten Bohrungen an den Profilseiten müssen mit Stopfen verschlossen werden. Die Bohrlehre MAMMOTHDRILL hilft bei der Ausrichtung des neuen Bohrbilds. Hinweis bei mechanischen Schlössern: Stellen Sie sicher, dass genügend finaler Schnapper vorhanden ist, damit korrekt verriegelt wird. Zubehör ArtikelBeschreibung MAMMOTHDRILL (P00019684)Bohrlehre für exakte Positionierung des neuen Bohrbilds CLB Chain Link Brackets (P00022238)Maschendrahtzaunadapter für MAMMOTH RAPTOR Torband (RAPTOR inkl.)Ersatz-Scharnierset (2 Scharniere) — einzeln erhältlich Passende Produkte Locinox Verticlose-2-Wall Locinox MAMMOTH180-2 Torschließer/Torband 2. Generation → Alle Türschließer LOCINOX Häufige Fragen zur MAMMOTH-HD-2 Was ist der Unterschied zwischen MAMMOTH-HD und MAMMOTH-HD-2?Die 2. Generation hat echtes Soft Close mit separater Regulierung, ein komplett neues Bohrbild (bündig auf einer Fläche) und fortschrittliche Temperaturkompensation. Die 1. Generation wird Ende April 2026 eingestellt. Kann ich die MAMMOTH-HD-2 als Ersatz für die alte Version einbauen?Ja, aber die alten Bohrungen müssen mit Stopfen verschlossen werden. Die Bohrlehre MAMMOTHDRILL hilft bei der Ausrichtung. Gen 1 und Gen 2 sind NICHT austauschbar — immer als komplettes Set verwenden. Was ist das RAPTOR Torband?Das RAPTOR ist das neue sekundäre mechanische Scharnier, das als Set mit 2 Scharnieren verkauft wird. Es ist im MAMMOTH-HD-2 Lieferumfang enthalten. Brauche ich ein separates Torband?Nein. Die MAMMOTH-HD-2 ist eine All-in-One-Lösung. Das RAPTOR Torband ist inklusive. Was bedeutet Soft Close?Der Schließzyklus und der finale Schnapper werden separat reguliert. Das Tor schließt sanft und leise — auch bei schweren Toren bis 200 kg. MAMMOTH-HD-2 oder MAMMOTH-HD-2 — welche Version?MAMMOTH-HD-2 für Tore bis 200 kg und 2.000 mm Breite. MAMMOTH-HD-2 für besonders schwere Tore bis 200 kg und 2.000 mm Breite. In welchen Farben ist die MAMMOTH-HD-2 erhältlich?Silber eloxiert (SILV) und Schwarz RAL 9005.

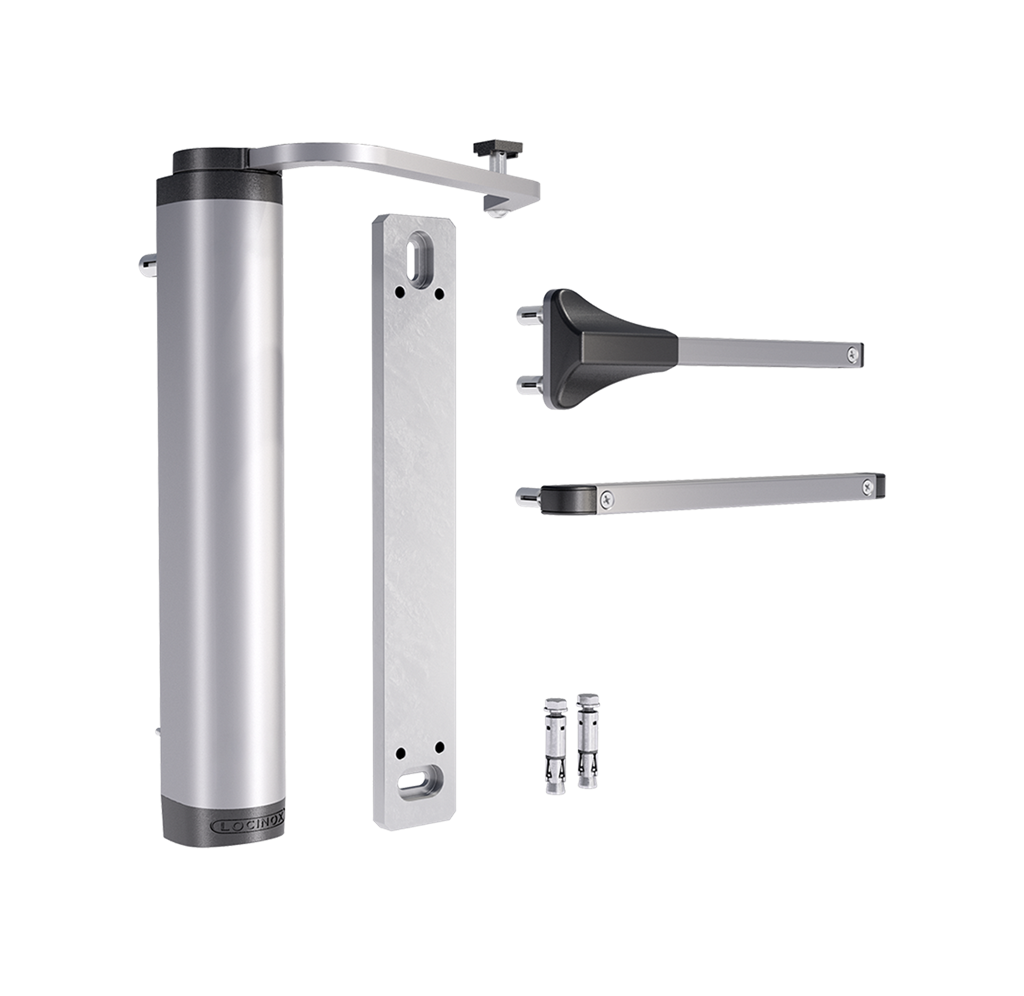

Locinox Verticlose-2-Wall — Hydraulischer Torschließer zur WandmontageWandmontage-Version des bewährten Verticlose-2. Speziell entwickelter Arm für Wand- und Betonpfostenmontage. Bis 150 kg, 180° Öffnungswinkel.Kurz & KnappWandmontage-Version des Verticlose-2Max. Torgewicht: 150 kg, max. Torbreite: 1.500 mm180° Öffnungswinkel, für 90°- und 180°-ScharniereSpeziell entwickelter WandarmMax. Öffnungskraft: 25 Nm, integrierte VorspannungQuick-Fix Montage, kratzfestes eloxiertes AluminiumTemperaturbeständig: -30 °C bis +70 °CKonform: ADA, PMR — Nur in Silber erhältlichWandmontage ohne KompromisseDer Verticlose-2-Wall löst das Problem, wenn eine Pfostenmontage nicht möglich ist. Sein speziell entwickelter Arm überbrückt den Abstand zwischen Wand und Tor zuverlässig. Die Montage erfolgt direkt an der Wand oder am Betonpfosten — auch nachträglich an bestehende Tore.Technisch entspricht der Verticlose-2-Wall seinem Schwestermodell: 150 kg Torgewicht, 180° Öffnungswinkel, Quick-Fix Montage und das patentierte Aktiv-Thermal-System für konstante Schließgeschwindigkeit bei jedem Wetter. Die integrierte Vorspannung und Feineinstellung von Geschwindigkeit und Endanschlag ermöglichen eine präzise Anpassung.Technische DatenEigenschaftWertTypHydraulischer Torschließer Wandmontage (Retro-Fit)Max. Torgewicht150 kgMax. Torbreite1.500 mmÖffnungswinkel180°Max. Öffnungskraft25 NmEinstellbarSchließgeschwindigkeit + EndanschlagVorspannungIntegriertGehäuseKratzfestes, korrosionsfrei-eloxiertes AluminiumMontageWand- oder Betonpfostenmontage, Quick-FixKompatibel mit90°- und 180°-ScharniereTemperaturbereich-30 °C bis +70 °CGewicht6,13 kgAbmessungenArm 320×350 mm, Körperhöhe 398, Tiefe 76 mmLebensdauer500.000 Zyklen getestetGarantie3 Jahre (5 Jahre mit Registrierung)KonformitätADA, PMR Passende Produkte Locinox MAMMOTH180-2 Torschließer/Torband 2. Generation Locinox MAMMOTH-HD-2 Torschließer/Torband 2. Generation → Alle Türschließer LOCINOX Häufige FragenWas ist der Unterschied zum normalen Verticlose-2?Der Verticlose-2-Wall hat einen speziell entwickelten Arm für Wand- und Betonpfostenmontage. Die technischen Daten (150 kg, 180°, Quick-Fix) sind identisch.Kann der Verticlose-2-Wall an einem Betonpfosten montiert werden?Ja, die Wandmontage ist sowohl an Wänden als auch an Betonpfosten möglich.Ist der Verticlose-2-Wall auch in Schwarz erhältlich?Nein, der Verticlose-2-Wall ist nur in Silber (eloxiertes Aluminium) erhältlich.Brauche ich separate Torbänder?Ja, der Verticlose-2-Wall ist ein Retro-Fit Torschließer. Torbänder sind separat erforderlich.Verticlose-2 oder Verticlose-2-Wall?Der Standard-Verticlose-2 wird am Torpfosten montiert. Die Wall-Version ist für Situationen, in denen nur eine Wand oder ein Betonpfosten als Befestigungspunkt verfügbar ist.

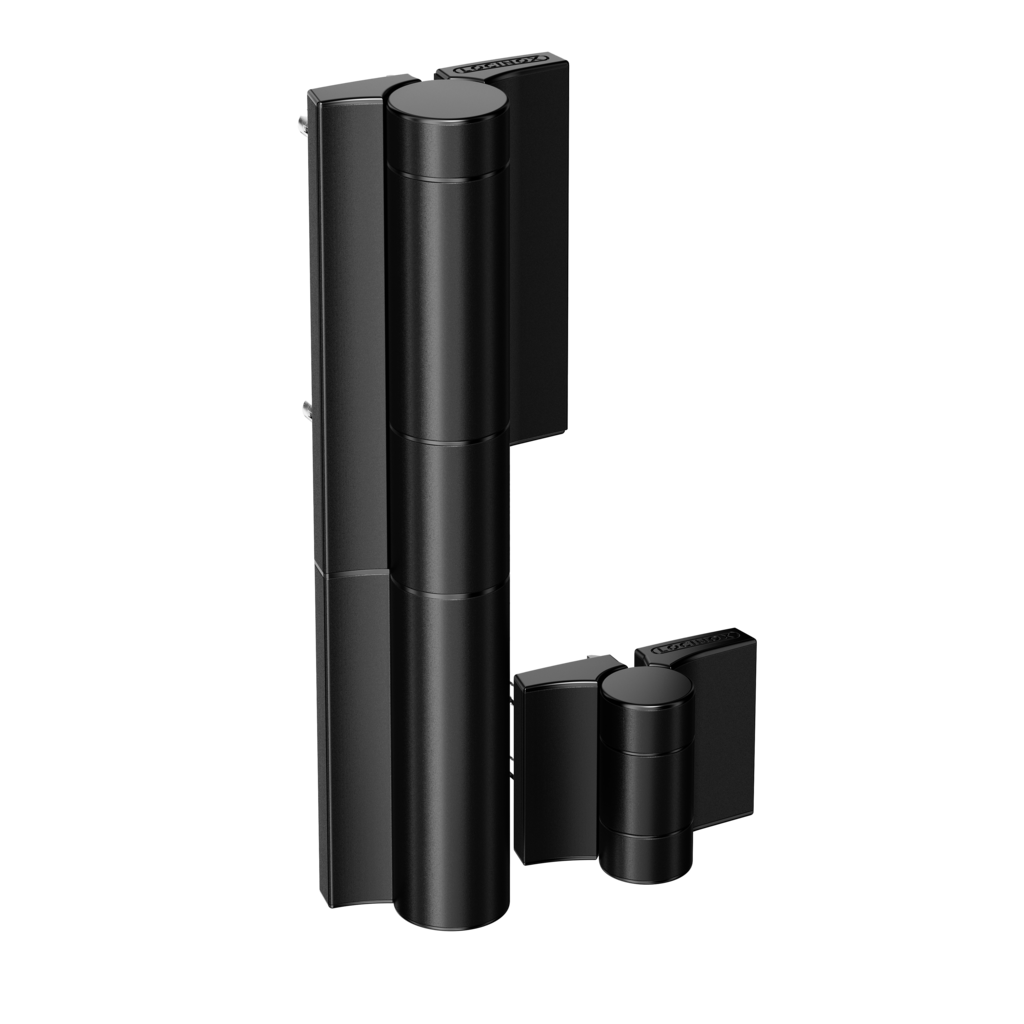

Locinox MAMMOTH180-2 — Torschließer + Torband 2. Generation Die neue Generation des bewährten Mammoth180: Echtes Soft Close, komplett neues Bohrbild auf einer ebenen Fläche, fortschrittliche Temperaturkompensation. DINO-2 Scharnierset inklusive. Für schwere Tore bis 150 kg. Kurz & Knapp 2. Generation — komplett überarbeitetes Design Torschließer + DINO-2 Scharnierset als Komplettset Max. Torgewicht: 150 kg, max. Torbreite: 1.500 mm 180° Öffnungswinkel, Soft Close mit separater Regulierung Neues Bohrbild: 8× Ø15 mm auf einer ebenen Fläche Fortschrittliche thermische Druckkompensation (-30 bis +70 °C) Quick-Fix Montage, pulverbeschichtetes Aluminium 500.000 Zyklen getestet, 3 Jahre Garantie (5 mit Registrierung) Was ist neu an der 2. Generation? Die MAMMOTH180-2 wurde von Grund auf überarbeitet. Das Kernstück: ein echtes Soft Close mit separater Geschwindigkeitsregulierung für den Schließzyklus und den finalen Schnapper. Das Ergebnis ist ein sanftes, leises Schließen — auch bei schweren Toren. Die Torvorbereitung wurde komplett vereinfacht. Die 2. Generation wird bündig auf einer einzigen ebenen Fläche montiert — mit 8 Bohrungen Ø15 mm. Das reduziert Montagefehler deutlich und beschleunigt den Arbeitsablauf erheblich. Die fortschrittliche Temperatur- und thermische Druckkompensation sorgt das ganze Jahr über für ein gleichmäßiges, perfekt kontrolliertes Schließen — von -30 °C bis +70 °C. Weniger ungedämpfte Bewegung bedeutet sofortige und präzise Kontrolle der Schließgeschwindigkeit. Vorteile Echtes Soft Close — Separate Regulierung für Schließzyklus und finalen Schnapper Schnellere Installation — Neues Bohrbild auf einer ebenen Fläche, 8× Ø15 mm Konstante Leistung — Fortschrittliche thermische Druckkompensation bei jedem Wetter All-in-One — DINO-2 Scharnierset mit 2 Scharnieren inklusive Wartungsfrei — Pulverbeschichtetes Aluminium, 500.000 Zyklen Lebensdauer Präzise Kontrolle — Weniger ungedämpfte Bewegung, sofortige Geschwindigkeitskontrolle Technische Daten EigenschaftWert TypHydraulischer Torschließer + Torband 2. Gen. (New Fit) Max. Torgewicht150 kg Max. Torbreite1.500 mm Öffnungswinkel180° Soft CloseJa — separate Regulierung Schließzyklus + Schnapper EinstellbarSchließgeschwindigkeit, finaler Schnapper, Endanschlag GehäusePulverbeschichtetes Aluminium Temperaturbereich-30 °C bis +70 °C TemperaturkompensationFortschrittliche thermische Druckkompensation Bohrbild8× Ø15 mm, 140 mm oben, 40 mm unten, 25 mm Kante Gewicht5,00 kg InklusiveDINO-2 Scharnierset (2 Scharniere) Lebensdauer500.000 Zyklen getestet Garantie3 Jahre (5 Jahre mit Registrierung) EAN Silber5414768122891 EAN Schwarz5414768122884 Kompatibilität ⚠ Wichtig: MAMMOTH180 (1. Gen.) und MAMMOTH180-2 (2. Gen.) sind NICHT austauschbar. Verwenden Sie die 2. Generation immer als komplettes Set (oberes und unteres Scharnier). Nachrüstung: Die MAMMOTH180-2 kann die 1. Generation ersetzen. Die alten Bohrungen an den Profilseiten müssen mit Stopfen verschlossen werden. Die Bohrlehre MAMMOTHDRILL hilft bei der Ausrichtung des neuen Bohrbilds. Hinweis bei mechanischen Schlössern: Stellen Sie sicher, dass genügend finaler Schnapper vorhanden ist, damit korrekt verriegelt wird. Zubehör ArtikelBeschreibung MAMMOTHDRILL (P00019684)Bohrlehre für exakte Positionierung des neuen Bohrbilds CLB Chain Link Brackets (P00022238)Maschendrahtzaunadapter für MAMMOTH DINO-2 Scharnierset (P00033785)Ersatz-Scharnierset (2 Scharniere) — einzeln erhältlich Passende Produkte Locinox Verticlose-2-Wall Locinox MAMMOTH-HD-2 Torschließer/Torband 2. Generation → Alle Türschließer LOCINOX Häufige Fragen zur MAMMOTH180-2 Was ist der Unterschied zwischen MAMMOTH180 und MAMMOTH180-2?Die 2. Generation hat echtes Soft Close mit separater Regulierung, ein komplett neues Bohrbild (bündig auf einer Fläche) und fortschrittliche Temperaturkompensation. Die 1. Generation wird Ende April 2026 eingestellt. Kann ich die MAMMOTH180-2 als Ersatz für die alte Version einbauen?Ja, aber die alten Bohrungen müssen mit Stopfen verschlossen werden. Die Bohrlehre MAMMOTHDRILL hilft bei der Ausrichtung. Gen 1 und Gen 2 sind NICHT austauschbar — immer als komplettes Set verwenden. Was ist das DINO-2 Scharnierset?Das DINO-2 ist das neue sekundäre mechanische Scharnier, das als Set mit 2 Scharnieren verkauft wird. Es ist im MAMMOTH180-2 Lieferumfang enthalten. Brauche ich ein separates Torband?Nein. Die MAMMOTH180-2 ist eine All-in-One-Lösung. Das DINO-2 Scharnierset ist inklusive. Was bedeutet Soft Close?Der Schließzyklus und der finale Schnapper werden separat reguliert. Das Tor schließt sanft und leise — auch bei schweren Toren bis 150 kg. MAMMOTH180-2 oder MAMMOTH-HD-2 — welche Version?MAMMOTH180-2 für Tore bis 150 kg und 1.500 mm Breite. MAMMOTH-HD-2 für besonders schwere Tore bis 200 kg und 2.000 mm Breite. In welchen Farben ist die MAMMOTH180-2 erhältlich?Silber eloxiert (SILV) und Schwarz RAL 9005.

Locinox LION – Kompakter Torschließer für die Nachrüstung bis 75 kg Der Locinox LION ist ein kompakter Retro-Fit-Torschließer aus Aluminium für Gartentore und Zaunpforten bis 75 kg Torgewicht und 1.100 mm Breite. Einstellbare Schließgeschwindigkeit und Endanschlag ermöglichen eine individuelle Anpassung an jede Torsituation. Kurz & Knapp Kompakter Torschließer für die Nachrüstung (Retro-Fit) Geeignet für Tore bis 75 kg und 1.100 mm Breite Öffnungswinkel bis 180° Einstellbare Schließgeschwindigkeit und Endanschlag Robustes Aluminiumgehäuse für den Außeneinsatz Temperaturbereich: −30 bis +70 °C Lebensdauer: 500.000 Zyklen ADA- und PMR-konform (barrierefreier Zugang) Der kompakte Torschließer für bestehende Toranlagen Der Locinox LION wurde speziell für die Nachrüstung bestehender Gartentore und Zaunpforten entwickelt. Als Retro-Fit-Lösung lässt er sich an bereits montierte Torbänder anbinden — ein Austausch des gesamten Torsystems ist nicht erforderlich. Das spart Zeit und Kosten bei der Installation. Mit einem maximalen Torgewicht von 75 kg und einer Torbreite bis 1.100 mm deckt der LION ein breites Anwendungsspektrum im privaten und gewerblichen Bereich ab. Der Öffnungswinkel von 180° bietet volle Durchgangsfreiheit. Schließgeschwindigkeit und Endanschlag lassen sich stufenlos einstellen, sodass das Tor sanft und kontrolliert schließt. Das Aluminiumgehäuse widersteht Witterungseinflüssen und Temperaturen von −30 bis +70 °C. Mit einer Lebensdauer von 500.000 Zyklen und bis zu 5 Jahren Garantie bei Registrierung ist der LION eine langlebige Investition in die Funktionssicherheit Ihrer Toranlage. Vorteile Einfache Nachrüstung — Retro-Fit-Montage an bestehende Torbänder ohne Komplett-Austausch Kompakte Bauform — Platzsparende Konstruktion mit nur 3,66 kg Eigengewicht Voller Öffnungswinkel — 180° Öffnung für maximale Durchgangsfreiheit Individuelle Einstellung — Schließgeschwindigkeit und Endanschlag stufenlos regulierbar Wetterfest — Aluminiumgehäuse für −30 bis +70 °C Außeneinsatz Barrierefreiheit — ADA- und PMR-konform für den barrierefreien Zugang Technische Daten EigenschaftWert TypTorschließer Retro-Fit (Nachrüstung) Max. Torgewicht75 kg Max. Torbreite1.100 mm Öffnungswinkel180° EinstellbarGeschwindigkeit + Endanschlag GehäuseAluminium Temperaturbereich−30 bis +70 °C Lebensdauer500.000 Zyklen Eigengewicht3,66 kg KonformitätADA, PMR Torbänder erforderlichJa (nicht im Lieferumfang) Garantie3 Jahre (5 Jahre mit Registrierung) Lieferumfang 1× Locinox LION Torschließer Befestigungsmaterial Montageanleitung Hinweis: Torbänder sind nicht im Lieferumfang enthalten und müssen separat beschafft werden. Montage Der Locinox LION wird als Retro-Fit-Lösung an bestehende Torbänder montiert. Die Montage erfolgt direkt am Torpfosten — ein Austausch des Torsystems ist nicht erforderlich. Passende Torbänder müssen vorhanden sein oder separat beschafft werden. Als optionales Zubehör erleichtert die Bohrschablone LION-VTC-DRILL die exakte Positionierung der Bohrlöcher. Für Maschendrahtzäune steht der Adapter 3018LION zur Verfügung. Die Designhülle SHELL-LION-ALUM bietet eine optische Aufwertung des Torschließers. Passende Produkte Locinox Verticlose-2-Wall Locinox MAMMOTH180-2 Torschließer/Torband 2. Generation → Alle Türschließer LOCINOX Häufig gestellte Fragen Für welche Tore ist der LION geeignet?Der LION eignet sich für Gartentore und Zaunpforten bis 75 kg Torgewicht und 1.100 mm Breite. Er ist als Retro-Fit-Lösung für die Nachrüstung bestehender Toranlagen konzipiert. Benötige ich spezielle Torbänder?Ja, der LION benötigt kompatible Torbänder, die nicht im Lieferumfang enthalten sind. Diese müssen bereits vorhanden sein oder separat beschafft werden. Kann ich die Schließgeschwindigkeit einstellen?Ja, sowohl die Schließgeschwindigkeit als auch der Endanschlag sind stufenlos einstellbar. So schließt das Tor sanft und kontrolliert. Ist der LION wetterfest?Ja, das Aluminiumgehäuse ist für den dauerhaften Außeneinsatz bei Temperaturen von −30 bis +70 °C ausgelegt. Wie lange hält der LION?Der LION ist auf eine Lebensdauer von 500.000 Zyklen ausgelegt. Die Standardgarantie beträgt 3 Jahre, mit Registrierung verlängert sie sich auf 5 Jahre. Welches Zubehör gibt es für den LION?Optional erhältlich: Designhülle SHELL-LION-ALUM, Maschendrahtadapter 3018LION und Bohrschablone LION-VTC-DRILL. In welchen Farben ist der LION erhältlich?Der LION ist in Silber (SILV) und Schwarz (RAL 9005) erhältlich. Was bedeutet ADA- und PMR-konform?Der LION erfüllt die Anforderungen an barrierefreie Zugänge nach den Standards ADA (Americans with Disabilities Act) und PMR (Personnes à Mobilité Réduite).

GEZE TS 5000 ECline — Barrierefreier TürschließerGleitschienentürschließer EN 3-5 mit integrierter Öffnungsunterstützung für barrierefreie Zugänge nach DIN 18040, bis 1250 mm Flügelbreite Kurz & KnappIntegrierte Öffnungsunterstützung für leichtes ÖffnenBarrierefrei nach DIN 18040 bis EN 5 (1250 mm)Schließkraft EN 3-5 (stufenlos einstellbar)Für Feuer- und Rauchschutztüren zugelassen (EN 1154)Öffnungsunterstützung bei Bedarf abschaltbarKein höherer Montageaufwand als Standardsysteme GEZE TS 5000 ECline — Barrierefreiheit ohne MehraufwandDer GEZE TS 5000 ECline ist ein Gleitschienentürschließer mit integrierter Öffnungsunterstützung, der speziell für barrierefreie Zugänge nach DIN 18040 entwickelt wurde. Die in der ECline-Gleitschiene integrierte Öffnungsunterstützung ermöglicht das Öffnen der Tür mit deutlich reduziertem Kraftaufwand — ideal für Nutzer mit eingeschränkter Mobilität.Mit einer stufenlos einstellbaren Schließkraft von EN 3 bis EN 5 deckt der GEZE TS 5000 ECline Flügelbreiten bis 1250 mm ab. Die Öffnungsunterstützung kann bei Bedarf abgeschaltet werden, beispielsweise bei starker Windbelastung oder Druckunterschieden im Gebäude.Der Montageaufwand entspricht dem eines Standard-Gleitschienentürschließers. Der GEZE TS 5000 ECline wird mit dem Schließerkörper auf dem Türblatt (Bandseite) und der ECline-Gleitschiene am Rahmen montiert. Eine Montageplatte ist im Lieferumfang enthalten. Die Kombination mit einer mechanischen Feststelleinheit (Art. 148820) ist möglich. Vorteile des GEZE TS 5000 EClineIntegrierte Öffnungsunterstützung — deutlich reduzierter Kraftaufwand beim ÖffnenBarrierefrei nach DIN 18040 — bis EN 5 (1250 mm Flügelbreite)Öffnungsunterstützung abschaltbar — bei Windbelastung oder DruckunterschiedenKein Mehraufwand bei der Montage — gleicher Aufwand wie Standard-GleitschieneZugelassen für Feuer- und Rauchschutztüren — mit MontageplatteOptische Schließkraftanzeige — einfache Kontrolle der EinstellungAlle Funktionen von vorn einstellbar — kein Demontieren notwendigKombinierbar mit Feststelleinheit — mechanische Feststellung ECline (148820) Technische DatenEigenschaftWertSchließkraftEN 3-5 (stufenlos einstellbar)Max. Flügelbreite1250 mmBarrierefreiheit (DIN 18040)bis 1250 mm Flügelbreite (EN 5)Öffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mmECline-Gleitschiene (B × H × T)452,5 × 33 × 30 mmÖffnungsunterstützungIn der ECline-Gleitschiene integriert, abschaltbarÖffnungsdämpfungIm Schließer integriertSchließkraftanzeigeOptische AnzeigeMontageTürblattmontage BandseiteTüranschlagRechts und links ohne UmstellungZulassungenFeuer- und Rauchschutztüren, EN 1154, DIN 18040LieferumfangSchließer EN 3-5, ECline-Gleitschiene mit Hebel, Montageplatte Montagearten GEZE TS 5000 EClineMontageartPosition SchließerHinweisTürblattmontage BandseiteTürblattStandardmontage, Öffnungsdämpfung wirksamKopfmontage BandgegenseiteRahmen / SturzÖffnungsdämpfung nicht wirksamFür Brandschutztüren muss der Türschließer mit der im Lieferumfang enthaltenen Montageplatte montiert werden. EN-Klassen und FlügelbreitenEN-KlasseMax. FlügelbreiteEmpfohlene AnwendungEN 3950 mmStandard-Innentüren, barrierefreiEN 41100 mmSchwere Innentüren, barrierefreiEN 51250 mmBreite Türen, max. BarrierefreiheitDer GEZE TS 5000 ECline deckt EN 3 bis EN 5 ab. Für breitere Türen (bis EN 6 / 1400 mm) den Standard-GEZE TS 5000 verwenden. MontagehinweiseDer GEZE TS 5000 ECline wird auf dem Türblatt (Bandseite) montiert. Die ECline-Gleitschiene wird am Rahmen oder Sturz befestigt.Montageplatte (im Lieferumfang) bei Brandschutztüren verwendenBohrlehre GEZE (053134) für exakte Positionierung verwendenSchließkraft nach Montage auf die gewünschte EN-Klasse einstellenÖffnungsunterstützung testen: Tür muss sich spürbar leichter öffnen lassenBei starker Windbelastung: Öffnungsunterstützung deaktivierenOptional: Mechanische Feststelleinheit ECline (148820) ergänzen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN 18040 — Barrierefreies Bauen (bis 1250 mm / EN 5)Feuer- und Rauchschutztüren — zugelassen (mit Montageplatte)CE-Kennzeichnung — nach EN 1154 Häufig gestellte FragenWas bedeutet ECline beim GEZE TS 5000 ECline?ECline steht für die integrierte Öffnungsunterstützung in der Gleitschiene. Diese erleichtert das Öffnen der Tür deutlich und ermöglicht barrierefreie Zugänge nach DIN 18040.Welche EN-Klasse hat der GEZE TS 5000 ECline?EN 3-5 (stufenlos einstellbar). Im Unterschied zum Standard-TS 5000 (EN 2-6) ist der Bereich auf EN 3-5 begrenzt, die maximale Flügelbreite beträgt 1250 mm.Bis zu welcher Türbreite ist der GEZE TS 5000 ECline barrierefrei?Bis EN 5 (1250 mm Flügelbreite) nach DIN 18040. Damit deckt er die meisten barrierefreien Zugänge ab.Kann die Öffnungsunterstützung abgeschaltet werden?Ja, die Öffnungsunterstützung in der ECline-Gleitschiene kann bei Bedarf abgeschaltet werden, z.B. bei starker Windbelastung oder Druckunterschieden.Ist der GEZE TS 5000 ECline für Brandschutztüren zugelassen?Ja, mit Montageplatte ist er für Feuer- und Rauchschutztüren zugelassen (EN 1154).Was ist im Lieferumfang enthalten?Schließer EN 3-5 mit Öffnungsdämpfung, ECline-Gleitschiene mit integrierter Öffnungsunterstützung und Hebel, sowie Montageplatte für den Türschließer.Kann der GEZE TS 5000 ECline mit einer Feststellung kombiniert werden?Ja, die mechanische Feststelleinheit ECline (Art. 148820) kann ergänzt werden. Damit wird die Tür in einer festen Position offengehalten. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Türschließer ist zu laut beim Schließen — wie beheben?Schließgeschwindigkeit über Ventil 1 (180°–15°) reduzieren und Endschlag (Ventil 2, 15°–0°) feinjustieren. Befestigungsschrauben auf festen Sitz prüfen — lose Schrauben verursachen Vibrationen. Tür schließt zu schnell oder zu langsam — was einstellen?Zwei Ventile regeln die Geschwindigkeit: Ventil 1 steuert den Bereich 180°–15° (Hauptschließung), Ventil 2 den Bereich 15°–0° (Endschlag). Beide unabhängig mit Schraubendreher einstellen. Maximal ¼ Umdrehung pro Schritt. Häufige Fragen zur Türschließer-AuswahlWelcher Türschließer für barrierefreie Zugänge nach DIN 18040?Der TS 5000 ECline wurde speziell für barrierefreie Zugänge entwickelt. Die in der ECline-Gleitschiene integrierte Öffnungsunterstützung reduziert den Kraftaufwand beim Öffnen deutlich. Er ist bis EN 5 (1250 mm) nach DIN 18040 zugelassen. Für noch breitere Türen oder elektrische Freilauffunktion bietet GEZE den TS 5000 EFS/RFS an.Was ist der Unterschied zwischen ECline und EFS/RFS?Der ECline hat eine mechanische Öffnungsunterstützung (kein Stromanschluss nötig, EN 3-5). EFS und RFS haben eine elektrische Freilauffunktion (24V DC, EN 3-6) — die Tür lässt sich nahezu widerstandsfrei öffnen. Der RFS hat zusätzlich einen integrierten Rauchmelder für Feststellanlagen.Welche EN-Klasse brauche ich für meine barrierefreie Tür?Für den ECline: EN 3 bis 950 mm, EN 4 bis 1100 mm, EN 5 bis 1250 mm. Für breitere barrierefreie Türen (bis 1400 mm / EN 6) brauchen Sie den TS 5000 EFS oder RFS mit elektrischer Freilauffunktion.Ist der TS 5000 ECline für Brandschutztüren zugelassen?Ja, der ECline ist nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Montage mit der im Lieferumfang enthaltenen Montageplatte. Eine elektrische Feststellfunktion hat der ECline nicht — dafür den TS 5000 E oder R verwenden.Kann ich die Öffnungsunterstützung bei Bedarf abschalten?Ja. Die Öffnungsunterstützung in der ECline-Gleitschiene kann deaktiviert werden, z.B. bei starker Windbelastung oder Druckunterschieden im Gebäude. Der Schließer funktioniert dann wie ein normaler TS 5000.Wie oft muss der ECline gewartet werden?Jährliche Kontrolle empfohlen: Schließkraft, Schließgeschwindigkeit und Öffnungsunterstützung prüfen. Die Öffnungsunterstützung ist wartungsfrei, sollte aber auf korrekte Funktion getestet werden. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Welcher TS 5000 für welchen Einsatz?Der TS 5000 ECline ist die barrierefreie Variante mit mechanischer Öffnungsunterstützung. Für breitere Türen oder elektrischen Freilauf gibt es Alternativen. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

Locinox TIGER — Hydraulischer Torschließer und 180°-Torband in einem Kompakte All-in-One-Lösung für selbstschließende Garten- und Personentore bis 75 kg. Quick-Fix Montage ohne Schweißen, PUMA-Torband inklusive. Kurz & Knapp Torschließer + PUMA-Torband als Komplettset Max. Torgewicht: 75 kg, max. Torbreite: 1.100 mm 180° Öffnungswinkel, links/rechts verwendbar Quick-Fix Montage — kein Schweißen, selbstbohrende Schrauben Einstellbare Schließgeschwindigkeit und Endanschlag Temperaturbeständig: -30 °C bis +70 °C, konstante Schließgeschwindigkeit Pulverbeschichtetes Aluminium, 500.000 Zyklen getestet Konform: ADA, PMR, ROSPA Torschließer und Torband — eine einzige Montage Der Locinox TIGER vereint einen hydraulischen Torschließer mit dem bewährten PUMA-Torband in einem kompakten Bauteil. Statt zwei separate Komponenten zu montieren, wird das gesamte System in einem Arbeitsgang am Torpfosten befestigt. Das reduziert die Installationszeit erheblich und eliminiert Ausrichtungsfehler zwischen Scharnier und Schließer. Die hydraulische Dämpfung sorgt für ein kontrolliertes, leises Schließen. Das patentierte Aktiv-Thermal-System kompensiert Temperaturschwankungen automatisch — die Schließgeschwindigkeit bleibt von -30 °C bis +70 °C konstant. Rotationsdichtungen schützen den Mechanismus dauerhaft vor Staub und Wasser. Der TIGER eignet sich für Gartentore, Personentore und Zugangstore bis 75 kg Torgewicht. Die Quick-Fix Montage mit selbstbohrenden Schrauben macht Schweißarbeiten überflüssig. 15 mm horizontale und 20 mm vertikale Verstellbarkeit ermöglichen eine präzise Ausrichtung auch bei unebenen Pfosten. Vorteile All-in-One — Torschließer und PUMA-Torband als komplettes System, eine einzige Montage Quick-Fix Montage — Kein Schweißen nötig, Befestigung mit selbstbohrenden Schrauben Temperaturstabil — Patentiertes Aktiv-Thermal-System für konstante Schließgeschwindigkeit bei jedem Wetter Wartungsfrei — Rotationsdichtungen, pulverbeschichtetes Aluminium, 500.000 Zyklen Lebensdauer Barrierefrei — Konform mit ADA, PMR und ROSPA, max. 14 Nm Öffnungskraft Universell — Links/rechts verwendbar, 180° Öffnungswinkel, für runde und eckige Profile Technische Daten EigenschaftWert TypHydraulischer Torschließer + Torband (New Fit) Max. Torgewicht75 kg Max. Torbreite1.100 mm Empfohlene Torbreite900 mm Öffnungswinkel180° Max. Öffnungskraft14 Nm EinstellbarSchließgeschwindigkeit + Endanschlag GehäusePulverbeschichtetes Aluminium FederHigh-Helix Torsionsfeder DichtungenRotationsdichtungen (staub-/wasserdicht) Temperaturbereich-30 °C bis +70 °C Verstellbarkeit15 mm horizontal, 20 mm vertikal Gewicht2,48 kg Lebensdauer500.000 Zyklen getestet Garantie3 Jahre (5 Jahre mit Registrierung) KonformitätADA, PMR, ROSPA Lieferumfang 1× Locinox TIGER Torschließer 1× PUMA Torband (pulverbeschichtetes Aluminium) Befestigungsmaterial (selbstbohrende Schrauben) Montageanleitung Montage Der TIGER wird mit dem Quick-Fix System direkt am Torpfosten montiert — ohne Schweißen. Selbstbohrende Schrauben durchbohren das Profil und fixieren das System in einem Arbeitsgang. Die Bohrschablone TIGERDRILL (separat erhältlich) gewährleistet eine exakte Positionierung. Nach der Montage werden Schließgeschwindigkeit und Endanschlag über die beiden Einstellschrauben reguliert. Der TIGER ist für eckige und runde Profilrahmen geeignet — für runde Profile wird zusätzlich der CLB-TIGER Adapter empfohlen. Passende Produkte Locinox Verticlose-2-Wall Locinox MAMMOTH180-2 Torschließer/Torband 2. Generation → Alle Türschließer LOCINOX Häufige Fragen zum Locinox TIGER Für welche Tore eignet sich der TIGER?Für Gartentore, Personentore und Zugangstore aus Metall bis 75 kg Gewicht und 1.100 mm Breite. Ideal für den Außenbereich. Muss ich ein separates Torband kaufen?Nein. Das PUMA-Torband ist im Lieferumfang enthalten. Der TIGER ist eine All-in-One-Lösung. Funktioniert der TIGER auch bei extremen Temperaturen?Ja. Das patentierte Aktiv-Thermal-System hält die Schließgeschwindigkeit von -30 °C bis +70 °C konstant. Kann ich den TIGER an ein bestehendes Tor nachrüsten?Der TIGER ist als Neuinstallation (New Fit) konzipiert. Für die Nachrüstung an bestehende Tore eignen sich LION, RHINO oder VERTICLOSE-2. Ist Schweißen für die Montage erforderlich?Nein. Die Quick-Fix Montage erfolgt ausschließlich mit selbstbohrenden Schrauben. In welchen Farben ist der TIGER erhältlich?Silber eloxiert (SILV) und Schwarz RAL 9005. Wie lange hält der TIGER?Getestet auf 500.000 Öffnungs-/Schließzyklen. Die Garantie beträgt 3 Jahre, erweiterbar auf 5 Jahre durch Registrierung bei Locinox. TIGER oder MAMMOTH — welcher Torschließer ist der richtige?Der TIGER eignet sich für leichte bis mittelschwere Tore bis 75 kg. Für schwere Tore bis 150 kg ist der MAMMOTH180 die bessere Wahl, für besonders schwere Tore bis 200 kg der MAMMOTH-HD.
