Türdämpfer für Schiebetüren — den Anschlag am Ende des Laufwegs abfangen
- fängt die Schiebetür vor dem Anschlag ab und schont Türblatt, Laufwerk und Führung
- der Türdämpfer sitzt auf dem Türblatt, der Einlaufhaken am Rahmen — kein Eingriff ins Laufwerk
- zwei Wege im Programm: Z 1100 mit Montagewinkel als Komplettlösung oder der V 1600 mit dem Montagewinkel 203037
- 20, 50 oder 80 N beim Z 1100; im Normalfall ist die schwächste Feder die richtige
- Ausschluss: zu starke Feder macht die Tür schwer zu öffnen — die Dämpfkraft wirkt beim Aufziehen gegen die Hand
Warum die Schiebetür einen anderen Dämpfer braucht
Eine Drehtür fällt ins Schloss, eine Schiebetür läuft gegen einen Anschlag. Die Aufgabe ist dieselbe — die Bewegung am Ende abfangen —, die Geometrie aber nicht: Bei der Schiebetür kommt das Türblatt geradlinig auf den Rahmen zu, nicht schwenkend. Deshalb braucht der Türdämpfer hier einen Montagewinkel, der ihn in der richtigen Ebene zur Schließkante hält. Ohne ihn liefe der Rollenhebel am Einlaufhaken vorbei statt hinein.
Das Wirkprinzip bleibt: Der Rollenhebel läuft in den Haken ein, drückt den Kolben in den Zylinder und wird von Silikonöl gebremst. Die Dämpfung ist progressiv, die Schließgeschwindigkeit einstellbar. Was der Türdämpfer nicht tut: die Tür zuziehen. Er bremst die ohnehin laufende Tür und nimmt dem Anschlag die Härte — soll die Schiebetür selbsttätig zulaufen, ist das die Aufgabe eines Schiebetürschließers, nicht eines Dämpfers.
Verwandte Kategorien
- Schiebetüren — Beschläge und Laufwerke für Schiebetüren
- Dictator Z 1000 — das Grundmodell, aus dem der Z 1100 abgeleitet ist
- Dictator V 1600 — das Universalmodell, mit Montagewinkel 203037 ebenfalls schiebetürtauglich
- Zubehör für Türdämpfer — Montagewinkel und Montageplatten
- Ersatzteile für Türdämpfer — Zylinder, Rollen und Haken
- Alle Türdämpfer — Modellübersicht und Auswahlhilfe
- DICTATOR Technik — der Hersteller und das komplette Programm
Der Anwendungsfall: zwei Wege an dieselbe Schiebetür

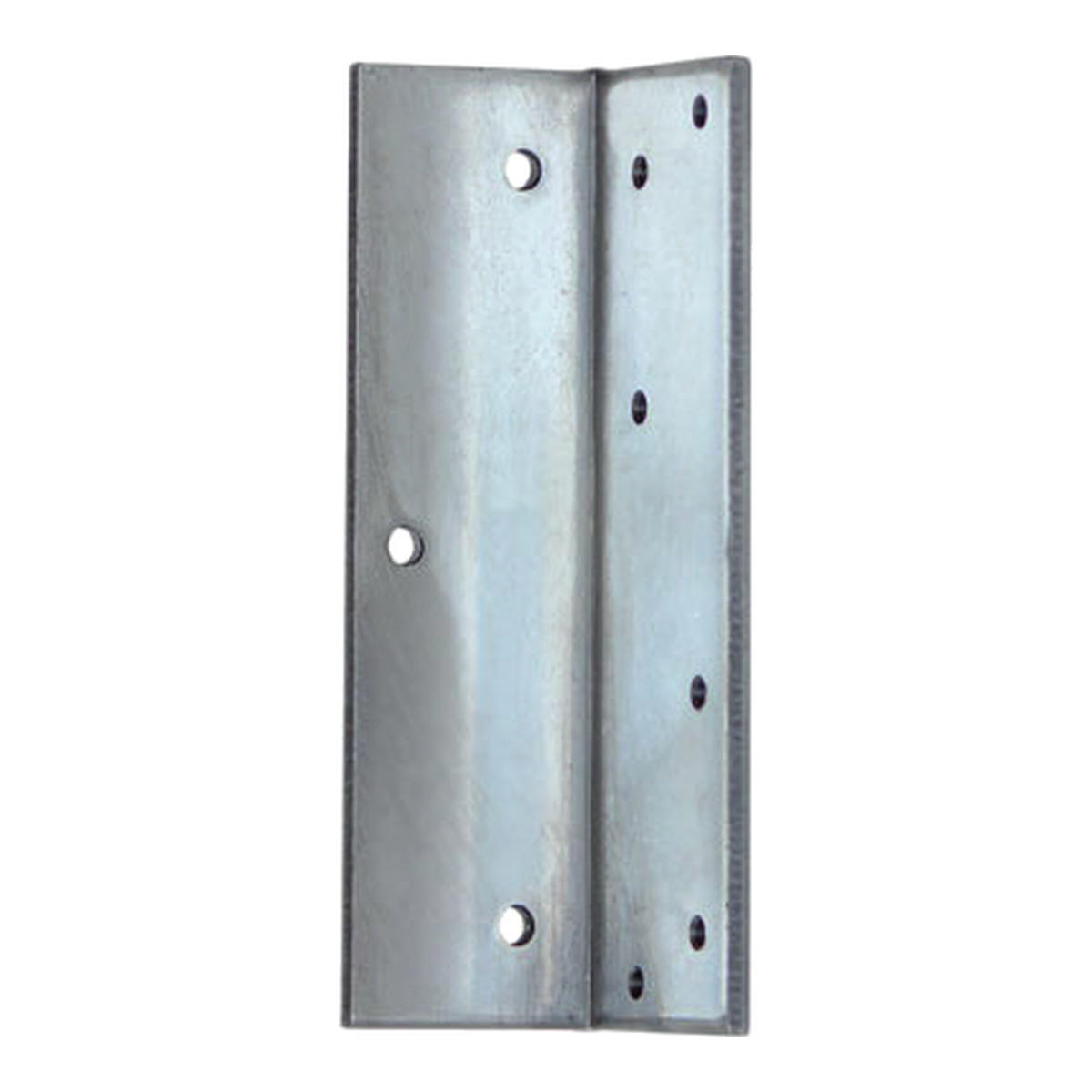

DICTATOR löst die Schiebetür auf zwei Arten. Der Z 1100 ist eine Spezialausführung des Z 1000, bei der der Montagewinkel bereits zum Lieferumfang gehört — die preiswerte Komplettlösung für leichte Schiebetüren, vernickelt, mit Haken 1009. Der zweite Weg führt über den V 1600, der mit einem eigenen Edelstahl-Montagewinkel (Bestellnummer 203037, ungleichschenklig, 114 × 35 × 40 × 3 mm) schiebetürtauglich wird. Dort liegt der Türdämpfer separat, der Winkel ist Zubehör.
| Z 1100 | V 1600 mit Winkel 203037 | |
|---|---|---|
| Montagewinkel | im Lieferumfang | separat zu bestellen |
| Schließkraft | 20 · 50 · 80 N | 20 N empfohlen |
| Oberfläche | Stahl vernickelt | verchromt, RAL-beschichtet oder Edelstahl V2A |
| Zylinder | sichtbar (Bauart Z 1000) | verkleidet |
| Einlaufhaken | 1009 | 1009, 1011 oder 1013 je nach Türlage |
| Position des Winkels | ca. 80 mm unter der Türoberkante, ca. 1 mm Abstand zur Schließkante | ca. 85 mm unterhalb des Türrahmens, vorne an der Schließkante |
Die Montage folgt bei beiden demselben Ablauf: Erst den Winkel auf der Schiebetür verschrauben, dann den Zylinder im Gehäuse befestigen und den Türdämpfer auf den Winkel setzen. Zur Ausrichtung des Einlaufhakens wird der Rollenbügel umgeklappt; der Haken wird zunächst nur in den beiden Langlöchern am Türrahmen befestigt, so dass er mit dem Türdämpfer in einer Linie steht und die Gummirolle die Vorderkante gerade noch berührt. Erst nach dem Einjustieren wird er zusätzlich in den normalen Bohrungen festgeschraubt. Beim V 1600 hängt der Abstand zur Schließkante davon ab, ob die Tür in geschlossener Stellung auf dem Rahmen aufliegt oder in eine Aussparung einläuft.
Abgrenzung: Dämpfer, Schließer und Endlagendämpfer
An Schiebetüren und Schiebetoren werden drei Bauteile verwechselt, weil alle drei mit der Endlage zu tun haben:
| Bauteil | Aufgabe | Wo es sitzt |
|---|---|---|
| Türdämpfer für Schiebetüren | bremst die laufende Tür kurz vor dem Anschlag | auf dem Türblatt, Haken am Rahmen |
| Schiebetürschließer | zieht die Tür selbsttätig zu | am Laufwerk beziehungsweise oberhalb der Tür |
| Endlagendämpfer | bremst bewegte Massen vor der Endlage — auch Schiebetore vor AUF und ZU | im Anlagenbau, an Torkonstruktionen |
Die zweite, häufigere Verwechslung betrifft die Baureihe: Ein Türdämpfer für Drehtüren passt nicht ohne Weiteres an eine Schiebetür. Der Unterschied liegt nicht im Dämpfer, sondern im Montagewinkel, der ihn in die richtige Ebene zur Schließkante bringt. Umgekehrt gilt: Der Z 1100 ist auf Schiebetüren festgelegt — an einer Drehtür ist das Grundmodell Z 1000 die richtige Ausführung.
Häufige Fragen zu Türdämpfern an Schiebetüren
Wo sitzt der Türdämpfer an einer Schiebetür?
Auf dem Türblatt, nahe der Schließkante und ein Stück unterhalb der Oberkante — beim Z 1100 etwa 80 mm darunter, beim V 1600 mit Winkel etwa 85 mm unterhalb des Türrahmens. Der Einlaufhaken wird gegenüber am Türrahmen befestigt. Das Laufwerk bleibt unberührt, es wird nichts in die Führung eingebaut.
Warum wird der Z 1100 mit einem Montagewinkel geliefert?
Weil das Türblatt einer Schiebetür geradlinig auf den Rahmen zuläuft statt zu schwenken. Der Winkel hält den Türdämpfer in der Ebene, in der der Rollenhebel sauber in den Haken einläuft. Beim Z 1100 ist er Teil des Lieferumfangs — zusammen mit Türdämpfer, Haken und Befestigungsschrauben für Holz. Beim V 1600 muss er unter der Nummer 203037 mitbestellt werden.
Warum wird an Schiebetüren eine schwächere Feder empfohlen?
Weil die Dämpfkraft beim Öffnen gegen die Hand wirkt. DICTATOR empfiehlt für den V 1600 an Schiebetüren im Normalfall 20 N — bei stärkeren Federn wird die zum Aufziehen der Schiebetür nötige Kraft zu hoch. Bei einer Drehtür fällt das weniger ins Gewicht, weil dort der Hebelarm über die Türbreite arbeitet; eine Schiebetür wird direkt gegen den Dämpfer aufgezogen.
Wie richte ich den Einlaufhaken aus?
Rollenbügel des Türdämpfers umklappen und den Haken zunächst nur in den beiden Langlöchern am Rahmen befestigen — so, dass er mit dem Türdämpfer in einer Linie steht und die Gummirolle die Vorderkante des Hakens gerade noch berührt. Danach in dieser Stellung nachjustieren und erst dann zusätzlich in den normalen Bohrungen festschrauben. Die Langlöcher sind für genau diesen Zwischenschritt da.
Fragen zur Kaufentscheidung
Z 1100 oder V 1600 mit Montagewinkel — was passt an meine Schiebetür?
Der Z 1100 ist die einfache Antwort: Winkel inklusive, drei Schließkräfte, preiswert, für leichte Schiebetüren gedacht. Zum V 1600 mit Winkel 203037 greift man aus zwei Gründen — wenn der Zylinder verkleidet sein soll, weil die Tür sichtbar im Raum steht, oder wenn eine andere Oberfläche gebraucht wird als vernickelt, etwa Edelstahl V2A für feuchte Umgebung. Technisch dämpfen beide gleich.
Welche Schließkraft brauche ich an einer leichten Schiebetür?
In aller Regel die kleinste. Beim V 1600 an Schiebetüren empfiehlt DICTATOR ausdrücklich 20 N, damit die Öffnungskraft im Rahmen bleibt; beim Z 1100 ist 20 N die unterste der drei Stufen. Die stärkeren Federn mit 50 und 80 N kommen erst bei entsprechend schwereren Türblättern in Betracht — dann aber mit dem Wissen, dass sich die Tür spürbar schwerer aufziehen lässt.
Passt ein Türdämpfer für Drehtüren auch an eine Schiebetür?
Nur mit dem passenden Montagewinkel. Der V 1600 wird mit dem Winkel 203037 schiebetürtauglich, der Z 1000 ist als Z 1100 die entsprechende Ausführung. Ohne Winkel steht der Türdämpfer in der falschen Ebene und der Rollenhebel läuft am Haken vorbei. Die übrigen Baureihen des Sortiments — R 1400, H 1300, VS 2000 — führt der Hersteller für Schiebetüren nicht.
Braucht es einen Türdämpfer je Laufrichtung?
Der Türdämpfer wirkt in eine Richtung — auf den Anschlag zu, an dem er montiert ist. Soll auch die Gegenrichtung gedämpft werden, etwa an einer Tür, die in beiden Endlagen hart aufläuft, braucht es je Endlage ein Bauteil. Für bewegte Massen im Anlagen- und Torbau gibt es dafür die zweiseitigen Endlagendämpfer der Baureihe ZDH, die mit Kolbenstangen auf beiden Seiten auskommen.
