Türschließer für Glastüren
Spezielle Türschließer für Ganzglas- und Glasrahmentüren — als Bodentürschließer oder Obentürschließer erhältlich. Bodentürschließer sind bei Glastüren besonders beliebt, da kein sichtbares Gestänge benötigt wird.
- GEZE Bodentürschließer — Verdeckte Montage für Glastüren
- GEZE Türschließer · dormakaba Türschließer
- Alle Türschließer
Glastürschließer DORMA TS 92 N
Glastürschließer DORMA TS 92 N — Komplettset für Ganzglastüren TS 92 B + Glastürschuh — Komplettlösung für Ganzglastüren mit Gleitschiene. Kurz & Knapp Komplettset: DORMA TS 92 B + Glastürschuh für Ganzglastüren EN 1-4, bis 1.100 mm, Easy-Open, Contur Design Glastürschuh klemmt die Glasscheibe — keine Bohrung im Glas nötig DIN-L/DIN-R universell Glastürschuh einzeln: Dorma Glastürschuh TS 92 Produktbeschreibung Der Glastürschließer DORMA TS 92 N ist ein Komplettset bestehend aus dem Türschließer TS 92 B und einem passenden Glastürschuh. Der Glastürschuh klemmt die Glasscheibe — eine Bohrung im Glas ist nicht erforderlich. Alle Vorteile des TS 92 B bleiben erhalten: Easy-Open, EN 1-4, Contur Design, DIN-L/R universell. Technische Daten EigenschaftWert SchließkraftEN 1-4 Max. Türblattbreite1.100 mm TürtypGanzglastüren GlasklemmungGlastürschuh (ohne Bohrung) Easy-OpenJa DesignContur NormenDIN EN 1154 Kompatibilität Basiert auf dem TS 92 B. Glastürschuh auch einzeln erhältlich als Glastürschuh TS 92. Häufig gestellte Fragen Muss ich ins Glas bohren?Nein. Der Glastürschuh klemmt die Glasscheibe. Set oder einzeln?Das Set enthält TS 92 + Glastürschuh. Wenn Sie bereits einen TS 92 haben: Glastürschuh einzeln bestellen. Welche Glasstärken?Abhängig vom Glastürschuh — prüfen Sie die Spezifikation. Alternative für Ganzglas?Bodentürschließer BTS 75 V oder BTS 80 mit Klemmschuh. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Türschließer ist zu laut beim Schließen — wie beheben?Schließgeschwindigkeit über Ventil 1 (180°–15°) reduzieren und Endschlag (Ventil 2, 15°–0°) feinjustieren. Befestigungsschrauben auf festen Sitz prüfen — lose Schrauben verursachen Vibrationen. Tür schließt zu schnell oder zu langsam — was einstellen?Zwei Ventile regeln die Geschwindigkeit: Ventil 1 steuert den Bereich 180°–15° (Hauptschließung), Ventil 2 den Bereich 15°–0° (Endschlag). Beide unabhängig mit Schraubendreher einstellen. Maximal ¼ Umdrehung pro Schritt.
dormakaba TS 97 mit Glastürschuh für Ganzglastüren
dormakaba TS 97 mit Glastürschuh — Kompakter Türschließer für Ganzglastüren Komplettset: TS 97 + Glastürschuh für Ganzglastüren. Kurz & Knapp Komplettset: DORMA TS 97 + Glastürschuh für Ganzglastüren Kompakt 340 mm, EN 2-4, mechanische Öffnungsbegrenzung Glasklemmung ohne Bohrung im Glas Glastürschuh einzeln: Glastürschuh TS 97 Produktbeschreibung Das Set dormakaba TS 97 mit Glastürschuh kombiniert den kompakten TS 97 (340 mm, EN 2-4, Öffnungsbegrenzung) mit einem passenden Glastürschuh für Ganzglastüren. Technische Daten EigenschaftWert SchließkraftEN 2-4 Max. Türblattbreite1.100 mm Baulänge340 mm Öffnungsbegrenzung80°–120° TürtypGanzglastüren NormenDIN EN 1154, DIN SPEC 1104 Häufig gestellte Fragen Set oder einzeln?Das Set enthält TS 97 + Glastürschuh. Wenn Sie bereits einen TS 97 haben: Glastürschuh einzeln. Bohren nötig?Nein. Glasklemmung. TS 97 Glas oder TS 92 N Glas?TS 97: Kompakter (340 mm), Öffnungsbegrenzung. TS 92 N: EN 1-4, mehr Einstellmöglichkeiten.
GEZE TS 4000 V mit Klemmplatte für Ganzglastüren
GEZE TS 4000 V mit Klemmplatte für Ganzglastüren Kurz & Knapp GEZE TS 4000 Gestängetürschließer EN 1-6 mit Glasklemmschuh Speziell für Ganzglastüren — Klemmplatte statt Schraubmontage am Türblatt Integrierte Öffnungsdämpfung (Backcheck) und optische Schließkraftanzeige Komplett-Set: Schließer + Normalgestänge + Glasklemmschuh Produktbeschreibung Dieses Set kombiniert den GEZE TS 4000 Gestängetürschließer mit einem Normalgestänge und einem Glasklemmschuh für die Montage an Ganzglastüren. Der Glasklemmschuh klemmt direkt auf das Glas — eine Durchbohrung des Türblatts ist nicht erforderlich. Der TS 4000 deckt die EN-Klassen 1-6 ab und eignet sich damit für Türen bis 1400 mm Flügelbreite. Die integrierte Öffnungsdämpfung schützt Wand und Tür bei starkem Aufschlag. Die optische Schließkraftanzeige vereinfacht die Einstellung. Technische Daten EigenschaftWert TürschließerGEZE TS 4000 EN-KlasseEN 1-6 Max. Flügelbreite1400 mm GestängeNormalgestänge GlasklemmschuhJa (Klemmung ohne Bohrung) ÖffnungsdämpfungJa (Backcheck) SchließkraftanzeigeOptisch MontagetypBandseite und Bandgegenseite Montagehinweise Der Schließer wird auf dem Türrahmen montiert. Das Normalgestänge verbindet den Schließkörper mit dem Glasklemmschuh am Türblatt. Der Glasklemmschuh wird direkt auf die Glaskante aufgesetzt und verschraubt — ohne Bohrung im Glas. Die Montage ist sowohl auf der Bandseite als auch auf der Bandgegenseite möglich. Für eine saubere Kopfmontage steht die Montageplatte für TS 4000 zur Verfügung. GEZE TS 4000 vs. TS 5000 — Gestänge oder Gleitschiene? Der TS 4000 mit Scherengestänge bietet maximale Robustheit und ist auch als EN 5-7 für Türen bis 1600 mm erhältlich. Der TS 5000 mit Gleitschiene überzeugt durch klare Linienführung und einfacheres Einstellen. ModellENMax. BreiteMontageBesonderheit TS 4000EN 1-61400 mmGestängeSicherheitsventil, bis EN 5-7 (1600 mm)TS 5000EN 2-61400 mmGleitschieneKlares Design, optische SchließkraftanzeigeTS 2000 NVEN 2-41100 mmGestängeKompakt, gleiche Gestänge wie TS 4000 EN-Klassen und Flügelbreiten ENMax. FlügelbreiteAnwendung EN 1750 mmLeichte InnentürenEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmBarrierefreiheit (DIN 18040)EN 51250 mmBreite Türen, ECline barrierefreiEN 61400 mmSchwere Brandschutztüren Häufige FragenMuss das Glas für die Klemmplatte gebohrt werden?Nein. Die GEZE Klemmplatte wird am oberen Glasrand aufgeklemmt — bohrungsfrei. Gummipuffer schützen die Glasoberfläche. Geeignet für ESG und VSG in den Stärken 8–12 mm.Kann ich den TS 4000 auch mit Feststellgestänge an Ganzglastüren nutzen?Nein, an Ganzglastüren mit Klemmplatte ist nur die Gleitschienen-Montage möglich. Ein Gestänge würde einen festen Anschlagpunkt am Türblatt erfordern, der bei Glas nicht gegeben ist. Für Feststellung an Ganzglastüren die GEZE E-Feststellung als separate Lösung in Betracht ziehen.Welche Oberflächen sind verfügbar?Standardmäßig in Silber (EV1). Für den Einsatz an Ganzglastüren im Objektbereich sind die Oberfläche und der Glasklemmschuh farblich aufeinander abgestimmt. Sonderfarben auf Anfrage.Wie schwer darf die Ganzglastür maximal sein?Der TS 4000 V deckt EN-Größen 1–6 ab. In der höchsten Einstellung (EN 6) sind Türflügel bis 1400 mm Breite und ca. 120 kg Gewicht möglich. Für Ganzglastüren das tatsächliche Glasgewicht berechnen: 10 mm ESG ≈ 25 kg/m².TS 2000 NV oder TS 4000 V — welcher Schließer für meine Ganzglastür?Der TS 2000 NV reicht für die meisten Ganzglastüren bis ca. 80 kg. Den TS 4000 V wählen Sie bei schweren Türen, großen Flügelbreiten über 1100 mm oder wenn eine höhere Schließkraftreserve benötigt wird.Lässt sich die Schließgeschwindigkeit bei Ganzglastüren feiner einstellen?Ja. Der TS 4000 V hat getrennte Ventile für Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung. Gerade bei schweren Ganzglastüren ist die Endschlagdämpfung wichtig, um ein hartes Aufschlagen im Rahmen zu verhindern. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Türschließer ist zu laut beim Schließen — wie beheben?Schließgeschwindigkeit über Ventil 1 (180°–15°) reduzieren und Endschlag (Ventil 2, 15°–0°) feinjustieren. Befestigungsschrauben auf festen Sitz prüfen — lose Schrauben verursachen Vibrationen. Tür schließt zu schnell oder zu langsam — was einstellen?Zwei Ventile regeln die Geschwindigkeit: Ventil 1 steuert den Bereich 180°–15° (Hauptschließung), Ventil 2 den Bereich 15°–0° (Endschlag). Beide unabhängig mit Schraubendreher einstellen. Maximal ¼ Umdrehung pro Schritt. Kaufberatung: TS 4000 V für Ganzglastüren TS 4000 V Ganzglas oder TS 2000 NV Ganzglas — welches Modell brauche ich?Der TS 4000 V mit Klemmplatte deckt EN 1–6 ab und eignet sich für schwere Glastüren bis 1400 mm Breite. Der günstigere TS 2000 NV mit Glasklemmschuh reicht für leichtere Glastüren bis EN 4. Entscheidend ist das Türgewicht und die Türbreite. Klemmplatte oder Klemmschuh — was ist der Unterschied?Die Klemmplatte des TS 4000 V verteilt die Kraft auf eine größere Fläche und eignet sich für schwerere Türen. Der Glasklemmschuh beim TS 2000 NV ist kompakter und für leichtere Anwendungen ausreichend. Beide Systeme klemmen direkt auf die Glaskante ohne Bohrung. Kann ich den TS 4000 V Ganzglas auf Brandschutz-Glastüren einsetzen?Brandschutz-Glastüren haben in der Regel einen Metallrahmen — hier wird ein Standard-TS 4000 auf dem Rahmen montiert. Die Ganzglas-Variante mit Klemmplatte ist für rahmenlose Glastüren ohne Brandschutzanforderung konzipiert. Gibt es den TS 4000 V Ganzglas auch mit Feststellung?Nein, die Ganzglas-Variante ist nicht mit Feststellgestänge lieferbar. Für Feststellfunktionen an Glastüren empfehlen wir einen Bodentürschließer TS 550 oder eine externe GEZE E-Feststellung als separate Lösung. Welche Alternative gibt es für Glastüren ohne Obentürschließer?Bodentürschließer wie der GEZE TS 550 oder TS 500 NV werden unsichtbar im Boden eingebaut. Sie eignen sich besonders für repräsentative Eingangsbereiche, erfordern aber einen Bodeneinbaukasten.

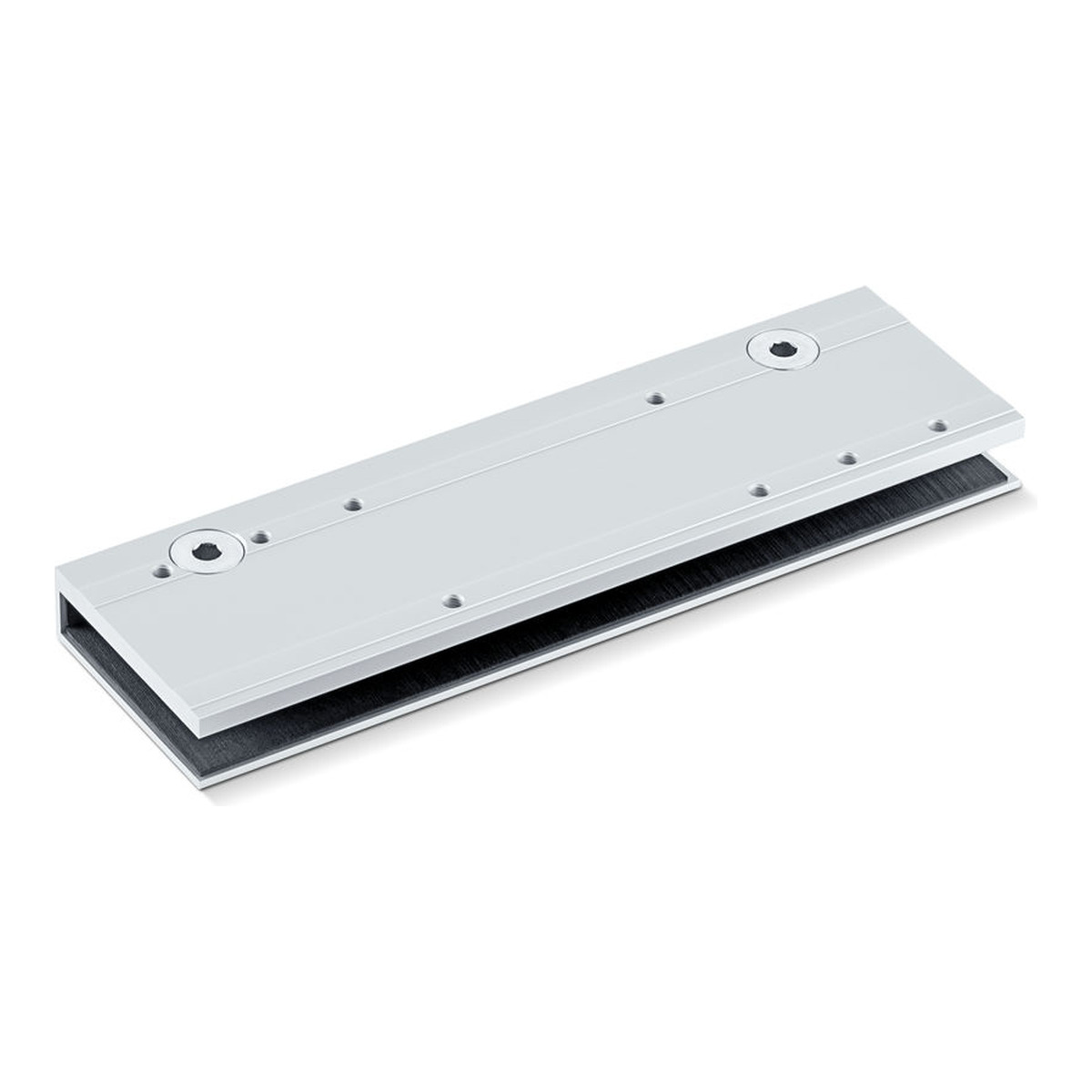

GEZE TS 2000 NV mit Glasklemmschuh für Ganzglastüren
GEZE TS 2000 NV mit Glasklemmschuh für Ganzglastüren Kurz & Knapp GEZE TS 2000 NV Gestängetürschließer EN 2-4 mit Glasklemmschuh Kompakt und wirtschaftlich — geeignet für leichte bis mittelschwere Ganzglastüren Komplett-Set: Schließer + Normalgestänge + Glasklemmschuh Keine Bohrung im Glas erforderlich Produktbeschreibung Dieses Set kombiniert den kompakten GEZE TS 2000 NV Gestängetürschließer mit einem Normalgestänge und einem Glasklemmschuh. Damit ist eine saubere Montage an Ganzglastüren ohne Durchbohrung des Glases möglich. Der TS 2000 NV deckt die EN-Klassen 2-4 ab und eignet sich für Türen bis 1100 mm Flügelbreite. Die Schließkraftverstellung erfolgt seitlich am Schließkörper. Die thermostabilisierten Ventile sorgen für einen gleichmäßigen Schließablauf bei wechselnden Temperaturen. Technische Daten EigenschaftWert TürschließerGEZE TS 2000 NV EN-KlasseEN 2-4 Max. Flügelbreite1100 mm GestängeNormalgestänge GlasklemmschuhJa (Klemmung ohne Bohrung) Barrierefreiheit1100 mm (EN 4, DIN 18040) MontagetypBandseite und Bandgegenseite Montagehinweise Der Schließer wird auf dem Türrahmen montiert. Der Glasklemmschuh wird auf die obere Glaskante aufgesetzt und verschraubt — ohne Bohrung im Glas. Die Montage ist sowohl auf Band- als auch auf Bandgegenseite möglich. Alternativ zum Normalgestänge kann auch ein Feststellgestänge TS 2000/4000 verwendet werden, wenn eine mechanische Feststellung gewünscht ist. GEZE TS 2000 NV vs. TS 4000 — welcher Gestängetürschließer? Der TS 2000 NV ist die kompakte Alternative zum TS 4000 für Türen bis 1100 mm. Beide Modelle verwenden die gleichen Gestänge, der TS 4000 bietet zusätzlich Öffnungsdämpfung und Sicherheitsventil. ModellENMax. BreiteMontageBesonderheit TS 2000 NVEN 2-41100 mmGestängeKompakt (226 mm), thermostabilisiertTS 4000EN 1-61400 mmGestängeSicherheitsventil, ÖffnungsdämpfungTS 3000 VEN 1-41100 mmGleitschieneKompakt, 4 Montagevarianten EN-Klassen und Flügelbreiten ENMax. FlügelbreiteAnwendung EN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmBarrierefreiheit (DIN 18040) Häufige FragenWas ist der Unterschied zum TS 4000 V für Ganzglastüren?Der TS 2000 NV deckt EN-Größen 3/4/5 ab und eignet sich für leichte bis mittelschwere Ganzglastüren. Der TS 4000 V bietet EN 1–6 und ist für schwerere Türen konzipiert. Für Türgewichte unter 80 kg ist der TS 2000 NV die wirtschaftlichere Wahl.Kann der Glasklemmschuh auf jede Glasstärke montiert werden?Der Glasklemmschuh ist für Glasstärken von 8 bis 12 mm ausgelegt. Die Klemmung erfolgt durch Gummipuffer, die das Glas schützen. Bei ESG und VSG gleichermaßen einsetzbar. Glasstärken außerhalb dieses Bereichs erfordern Sonderlösungen.Brauche ich Bohrungen im Glas?Nein. Der Glasklemmschuh wird am oberen Glasrand aufgeklemmt — keine Bohrungen erforderlich. Das ist der Hauptvorteil gegenüber Punkt-Beschlägen. Besonders bei VSG-Glas (Verbundsicherheitsglas) ist nachträgliches Bohren ohnehin nicht möglich.Kann der TS 2000 NV an Ganzglastüren im Brandschutzbereich eingesetzt werden?Ganzglastüren im Brandschutzbereich benötigen eine spezielle Zulassung als Brandschutzverglasung. Der Türschließer selbst muss zur zugelassenen Kombination gehören. Prüfen Sie die abZ (allgemeine bauaufsichtliche Zulassung) des Glastürsystems.Welche Schließkraft ist für Ganzglastüren empfehlenswert?Ganzglastüren sind schwerer als vergleichbare Holztüren. Eine 900 × 2100 mm ESG-Tür (10 mm) wiegt ca. 47 kg. Stellen Sie die Schließkraft so ein, dass die Tür sicher ins Schloss fällt, aber noch barrierefrei zu öffnen ist (max. 47 N Bedienkraft nach DIN 18040).Wie wird die Gleitschiene bei Ganzglastüren befestigt?Die Gleitschiene wird am Türrahmen (Stahlzarge) montiert, nicht am Glas. Der Glasklemmschuh verbindet die Schließerachse mit dem Glasblatt. Alternativ kann bei rahmenlosen Glasanlagen eine Decken- oder Sturzmontageplatte verwendet werden.Brauche ich spezielles Werkzeug für die Montage?Für die Montage reicht in der Regel handelsübliches Werkzeug. Die Montageanleitung liegt dem Produkt bei. Kaufberatung: Türschließer für Ganzglastüren Was ist der Unterschied zwischen Glasklemmschuh und normaler Montage?Bei Ganzglastüren gibt es kein Türblatt zum Schrauben. Der Glasklemmschuh klemmt den Türschließerarm direkt auf die Glaskante. Der TS 2000 NV mit Glasklemmschuh ist die Lösung für rahmenlose Ganzglastüren bis EN 4. TS 2000 NV oder TS 4000 V für Ganzglastüren — welcher ist richtig?Der TS 2000 NV mit Glasklemmschuh eignet sich für leichtere Glastüren (EN 2–4). Für schwerere Ganzglastüren bis EN 6 bietet GEZE den TS 4000 V mit Klemmplatte — dieser deckt auch größere Türformate ab. Kann ich jeden Türschließer auf Ganzglastüren montieren?Nein, nur spezielle Varianten mit Klemmschuh oder Klemmplatte sind für Ganzglastüren geeignet. Ein Standard-TS 2000 NV oder TS 4000 kann nicht ohne Weiteres auf Glas montiert werden. Welche Glasdicke wird unterstützt?Der Glasklemmschuh des TS 2000 NV ist für Glasdicken von 8 bis 12 mm ausgelegt. Für dickeres Glas oder Isolierverglasung prüfen Sie die Spezifikation des TS 4000 V Ganzglas. Gibt es auch Bodentürschließer für Ganzglastüren?Ja, Bodentürschließer wie der GEZE TS 550 oder TS 500 NV sind eine beliebte Alternative für Ganzglastüren. Sie werden im Boden eingelassen und sind komplett unsichtbar — allerdings ist der Einbau aufwendiger als eine Obentürschließer-Lösung.

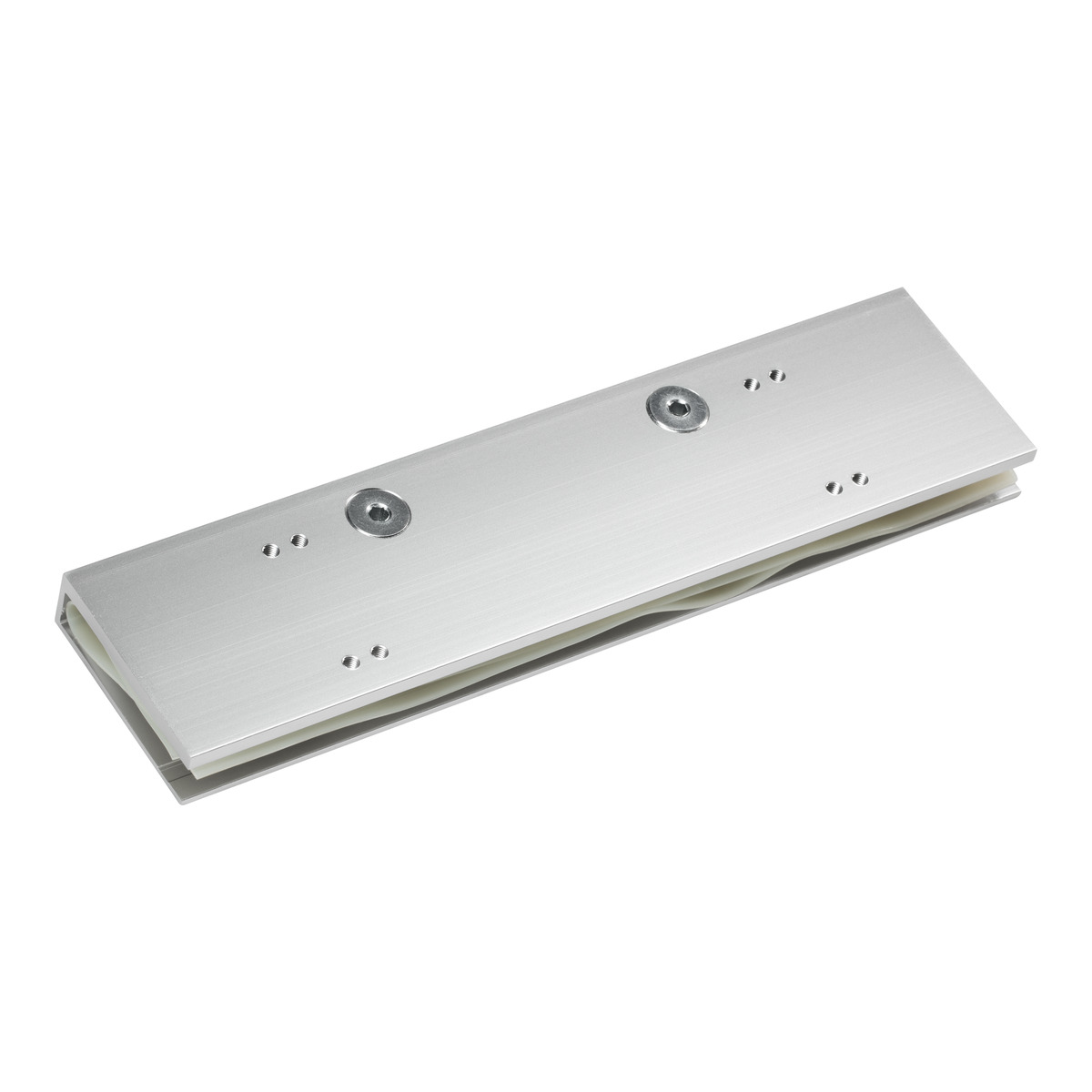

Glastürschuh zu Dorma TS 92
DORMA Glastürschuh TS 92 — Glasklemmung für Ganzglastüren Glastürschuh zum Anschluss von Ganzglastüren an den DORMA TS 92. Kurz & Knapp Glastürschuh für DORMA TS 92 — Glasklemmung ohne Bohrung im Glas Ermöglicht den Einsatz des TS 92 an Ganzglastüren DIN-L/DIN-R universell Produktbeschreibung Der DORMA Glastürschuh TS 92 klemmt die Glasscheibe einer Ganzglastür und stellt die Verbindung zum Türschließer her. Eine Bohrung im Glas ist nicht erforderlich. Kompatibilität Passt ausschließlich zum DORMA TS 92. Passende Produkte Dorma Flachplatte TS 73 V / TS 83 Öffnungsbegrenzung komplett für Dorma G 93 G-SR-S flach und G 96 GSR Gleitschiene G-N höhenverstellbar → Alle Zubehör Häufig gestellte Fragen Muss ins Glas gebohrt werden?Nein. Der Glastürschuh klemmt die Glasscheibe. Welche Glasstärken?Abhängig von der Variante — prüfen Sie die Spezifikation. Passt der Schuh zu anderen Türschließern?Nein, ausschließlich zum DORMA TS 92.
Glastürschuh für dormakaba TS 97
DORMA Glastürschuh TS 97 — Glasklemmung für Ganzglastüren Glastürschuh zum Anschluss von Ganzglastüren an den DORMA TS 97. Kurz & Knapp Glastürschuh für DORMA TS 97 — Glasklemmung ohne Bohrung im Glas Ermöglicht den Einsatz des TS 97 an Ganzglastüren DIN-L/DIN-R universell Produktbeschreibung Der DORMA Glastürschuh TS 97 klemmt die Glasscheibe einer Ganzglastür und stellt die Verbindung zum Türschließer her. Eine Bohrung im Glas ist nicht erforderlich. Kompatibilität Passt ausschließlich zum DORMA TS 97. Passende Produkte Türschließer dormakaba TS 93 GEZE TS 4000 V mit Klemmplatte für Ganzglastüren Glastürschließer DORMA TS 92 N → Alle Türschließer für Glastüren Häufig gestellte Fragen Muss ins Glas gebohrt werden?Nein. Der Glastürschuh klemmt die Glasscheibe. Welche Glasstärken?Abhängig von der Variante — prüfen Sie die Spezifikation. Passt der Schuh zu anderen Türschließern?Nein, ausschließlich zum DORMA TS 97.
