BEA EAGLE ARTEK — Radar-Bewegungsmelder für Automatiktüren
Richtungsempfindlicher Radar-Bewegungsmelder, der den Öffnungsimpuls an automatische Schiebe-, Drehflügel- und Karusselltüren gibt. Feldform und Feldgröße werden digital am Gerät eingestellt.
Kurz & Knapp
- Mikrowellen-Radar, 24,15 GHz, Erfassungsmodus Bewegung
- Richtungserkennung — optimiert Öffnungs- und Schließzyklen

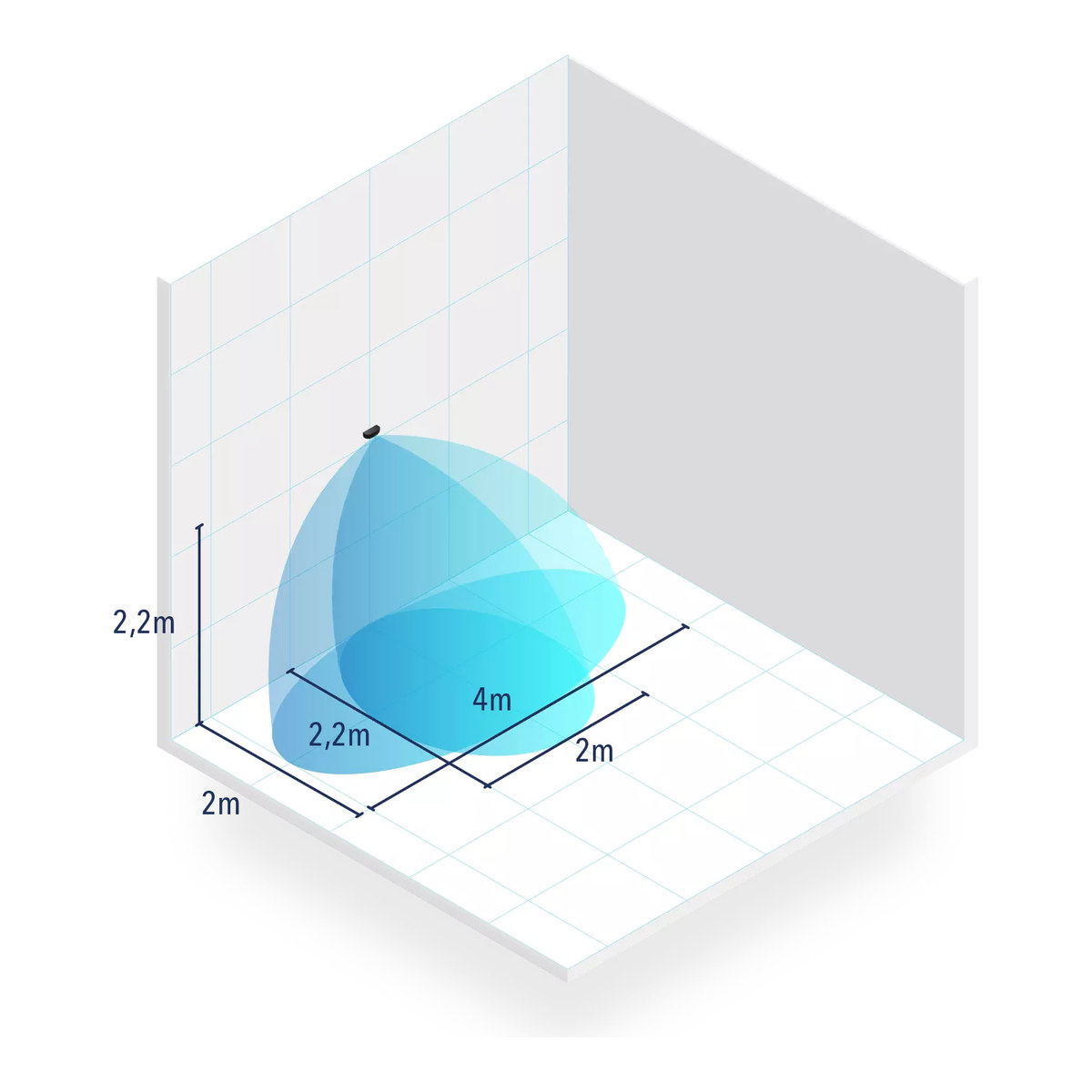

- Feldform schmal (2 × 2,2 m) oder breit (4 × 2 m) bei 2,2 m Montagehöhe
- Montagehöhe 1,8 bis 4 m, Schutzart IP54, Gehäuse 120 × 50 × 50 mm
- Bohrlochkompatibel zum Vorgänger EAGLE ONE
Beschreibung
Der EAGLE ARTEK ist ein Öffnungssensor: Er erkennt eine herannahende Person und gibt den Impuls an die Türsteuerung weiter. Grundlage ist die von BEA entwickelte digitale ARTEK-Radarantenne, die auf der Antennentechnik des Vorgängers EAGLE ONE aufbaut. Weil der Melder richtungsempfindlich arbeitet, unterscheidet er zwischen Personen, die auf die Tür zugehen, und solchen, die sich entfernen — unnötige Öffnungszyklen entfallen.
Das Gehäuse misst 120 × 50 × 50 mm und lässt sich dadurch auf schmalen Türprofilen oder direkt auf dem Antriebskasten unterbringen. Die Feldform — schmal oder breit — sowie die Feldgröße werden digital über Drucktaster am Gerät oder über die BEA-Universalfernbedienung gesetzt; ein mechanischer Antennentausch wie beim EAGLE ONE ist nicht mehr nötig. Eine LED quittiert die wichtigsten Parameter (Feldform, Feldgröße, Immunität).
Für die Absicherung des Türbereichs gegen Einklemmen ist ein Sicherungssensor zuständig, etwa der BEA LZR®-FLATSCAN SW. Wer Öffnung und Absicherung in einem Gerät bündeln möchte, findet das im kombinierten BEA IXIO-DT3 Radar- und Präsenzmelder. Weitere Melder stehen in der Kategorie Bewegungsmelder.
Funktionsprinzip
Der Sensor sendet Mikrowellen mit 24,15 GHz aus und wertet die Frequenzverschiebung des reflektierten Signals aus (Doppler-Prinzip). Erfasst wird ausschließlich Bewegung — ab einer Mindestgeschwindigkeit von 5 cm/s. Stillstehende Personen im Erfassungsfeld halten die Tür daher nicht offen; dafür ist ein Präsenzmelder erforderlich.
Die verbesserte Querverkehrausblendung unterdrückt Bewegungen parallel zur Tür. Das ist in Fluren, Passagen und an Türen neben Laufwegen entscheidend, weil dort Vorbeigehende sonst laufend Öffnungsimpulse auslösen würden.
Vorteile
- Digitale ARTEK-Antenne — Feldform und Feldgröße per Drucktaster statt durch Antennentausch
- Richtungserkennung — reagiert nur auf Annäherung, nicht auf Weggehende
- Querverkehrausblendung — ignoriert Bewegungen parallel zur Tür
- Kompaktes Gehäuse — 120 × 50 × 50 mm für schmale Profile und Antriebskästen
- Umrüstbar — übernimmt die Bohrlöcher des EAGLE ONE, kein Neubohren
- LED-Rückmeldung — zeigt Feldform, Feldgröße und Immunität direkt am Gerät
Anwendungsbereich
Der EAGLE ARTEK ist unabhängig von der Einbausituation an allen Arten von Automatiktüren einsetzbar:
- Automatische Schiebetüren — Öffnungsimpuls von beiden Türseiten
- Drehflügeltüren — Impulsgabe an Drehtürantrieben
- Karusselltüren — Freigabe der Drehbewegung bei Annäherung
Montiert wird auf schmalen Türprofilen, an der Wand über der Tür oder direkt auf dem Antriebskasten. Wo statt eines Melders eine bewusste Auslösung gewünscht ist — etwa bei Türen mit kontrolliertem Zugang — kommen Taster aus der Kategorie Impulsgeber für Automatiktüren in Frage, zum Beispiel der GEZE Flächentaster oder der Dorma Wandschlag-/Ellbogentaster.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Technologie | Mikrowellen (Radar) |
| Sendefrequenz | 24,15 GHz |
| Strahlungsleistung | < 20 dBm EIRP |
| Leistungsdichte | < 5 mW/cm² |
| Erfassungsmodus | Bewegung |
| Max. Erfassungsbereich | breites Feld 4 m × 2 m; schmales Feld 2 m × 2,2 m (bei 2,2 m Höhe) |
| Min. Erfassungsgeschwindigkeit | 5 cm/s |
| Montagehöhe | 1,8 m bis 4 m |
| Neigungswinkel | 0° bis 90° senkrecht; −30° bis +30° seitlich |
| Schutzart | IP54 (IEC/EN 60529) |
| Abmessungen | 120 mm (B) × 50 mm (H) × 50 mm (T) |
| Gehäusematerial | ABS |
| Gewicht | 120 g |
| Kabellänge | 2,5 m |
| Farbausführungen | Schwarz (020718), Weiß (020718WE) |
Elektrischer Anschluss
| Eigenschaft | Wert |
|---|---|
| Betriebsspannung | 12 V bis 24 V AC ±10 % (50–60 Hz); 12 V bis 24 V DC +30 % / −10 % |
| Max. Leistungsaufnahme | < 1 W |
| Ausgang | Relais, potentialfreier Wechselkontakt |
| Max. Schaltspannung | 30 V AC / 42 V DC |
| Max. Schaltstrom | 100 mA (resistiv) |
Der Melder ist aus einer zugelassenen SELV-Quelle der Schutzklasse II zu versorgen (doppelte Isolierung zwischen Primärspannung und Geräteversorgung, Versorgungsstrom auf maximal 3 A begrenzt). Externe Stromquellen müssen innerhalb der angegebenen Spannungen liegen, maximal 15 W abgeben und doppelt von Primärspannungen isoliert sein.
Montage
- Montagehöhe zwischen 1,8 m und 4 m — das Erfassungsfeld wächst mit der Höhe
- Neigung 0° bis 90° senkrecht, −30° bis +30° seitlich einstellbar
- Anschlusskabel 2,5 m ab Gerät
- Bohrbild des EAGLE ONE wird übernommen — beim Austausch entfallen neue Bohrungen
- Parametrierung über Drucktaster am Gerät oder über die BEA-Universalfernbedienung
Kompatibilität und Umrüstung
Der EAGLE ARTEK übernimmt die Bohrlöcher des Vorgängermodells EAGLE ONE und eignet sich damit für die Umrüstung bestehender Türanlagen. Soll dabei die vorhandene Verkabelung weiterverwendet werden, stellt BEA das EAGLE ARTEK RETROFIT INTERFACE bereit. Der potentialfreie Relais-Wechselkontakt macht den Melder unabhängig vom Fabrikat der Türsteuerung — maßgeblich sind allein die Grenzwerte am Kontakt (30 V AC / 42 V DC, 100 mA).
Ein vergleichbarer Radar-Bewegungsmelder eines anderen Herstellers ist der GEZE GC 302 R; für die berührungslose Auslösung an einer festen Position eignet sich der BEA MAGIC SWITCH.
Zubehör des Herstellers
- BEA REMOTE CONTROL — Universalfernbedienung zur Feineinstellung der Sensoren
- EAGLE ARTEK CA — Deckeneinbausatz
- EAGLE ARTEK RA — Regenschutz für bewitterte Einbaulagen
- EAGLE ARTEK BA — Montagehalterung
- EAGLE ARTEK RETROFIT INTERFACE — Anschluss an bestehendes Kabel
- EAGLE ARTEK RADAR EXTENSION — Radar-Erweiterung für breite Schiebetüren
Häufige Fragen zum BEA EAGLE ARTEK
Für welche Türarten ist der EAGLE ARTEK geeignet?
Für automatische Schiebetüren, Drehflügeltüren und Karusselltüren. Der Melder ist unabhängig von der Einbausituation einsetzbar und wird auf schmalen Türprofilen, an der Wand oder auf dem Antriebskasten montiert — Montagehöhe 1,8 bis 4 m.
Wie wird das Erfassungsfeld eingestellt?
Digital über Drucktaster am Gerät oder über die BEA-Universalfernbedienung. Wählbar sind die Feldform schmal (2 m × 2,2 m) und breit (4 m × 2 m), jeweils bei 2,2 m Montagehöhe, sowie die Feldgröße. Eine LED zeigt Feldform, Feldgröße und Immunität an.
Lässt sich ein vorhandener EAGLE ONE durch den EAGLE ARTEK ersetzen?
Ja. Der EAGLE ARTEK übernimmt die Bohrlöcher des EAGLE ONE, neue Bohrungen entfallen. Für den Anschluss an das bestehende Kabel bietet BEA das EAGLE ARTEK RETROFIT INTERFACE.
Mit welcher Spannung wird der Melder versorgt?
Mit 12 V bis 24 V AC (±10 %, 50–60 Hz) oder 12 V bis 24 V DC (+30 % / −10 %), bei weniger als 1 W Leistungsaufnahme. Die Versorgung muss aus einer zugelassenen SELV-Quelle der Klasse II erfolgen.
Hält der Melder die Tür offen, solange jemand davorsteht?
Nein. Der Erfassungsmodus ist Bewegung mit einer Mindestgeschwindigkeit von 5 cm/s — eine stillstehende Person wird nicht erfasst. Für Präsenzerkennung im Türbereich ist ein Präsenz- oder Sicherungssensor erforderlich.
Auswahl und Abgrenzung
Öffnungssensor oder Sicherungssensor — was brauche ich?
Der EAGLE ARTEK ist ein Öffnungssensor: Er löst den Öffnungsimpuls aus. Die Absicherung des Türblattes und der Nebenschließkante gegen Einklemmen übernimmt ein Sicherungssensor wie der BEA LZR®-FLATSCAN SW. Beide Funktionen sind getrennt zu betrachten und werden an Anlagen mit Sicherungsanforderung kombiniert.
Wodurch unterscheidet sich der EAGLE ARTEK vom IXIO-DT3?
Der EAGLE ARTEK arbeitet rein radarbasiert und erfasst Bewegung — er öffnet. Der IXIO-DT3 kombiniert Radar mit Aktivinfrarot und übernimmt Öffnung und Absicherung in einem Gerät. Für reine Impulsgabe genügt der EAGLE ARTEK.
Schwarz oder Weiß — welche Ausführung?
Der Melder wird in Schwarz (Artikelnummer 020718) und in Weiß (020718WE) geführt. Technisch sind die Ausführungen identisch; die Wahl richtet sich nach der Farbe von Türprofil oder Antriebskasten, damit der Sensor unauffällig bleibt.
Ist der Einsatz an Außentüren möglich?
Der Melder ist nach IEC/EN 60529 in IP54 ausgeführt und damit gegen Staub und Spritzwasser geschützt. Für unmittelbar bewitterte Einbaulagen bietet BEA zusätzlich den Regenschutz EAGLE ARTEK RA an.
